КМ-70/1200ЭН (126.*) ЭКСПОРТ с 25.04.2016

Миксер КМ-70/1200ЭН (126.*) ЭКСПОРТ
Схема актуальна для изделий, у которых серийный номер начинается с 126.
Инструмент снят с производства
Рис. 1
Рис. 1
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
1
126.03.00.01.00
13110.1012
COM_VIRTUEMART_NO_IMAGE_SET Корпус редуктора
Нет данных о товаре
1
2
126.03.00.02.00
13112.1021
COM_VIRTUEMART_NO_IMAGE_SET Щит промежуточный
Нет данных о товаре
1
3
126.03.00.03.00
13112.3011
COM_VIRTUEMART_NO_IMAGE_SET Шпиндель
Нет данных о товаре
1
4
126.03.00.04.00
13110.3183
COM_VIRTUEMART_NO_IMAGE_SET Крышка редуктора
Нет данных о товаре
1
5
126.03.00.05.00
13110.3022
COM_VIRTUEMART_NO_IMAGE_SET Колесо
Нет данных о товаре
1
6
125.04.03.03.00
13413.2251
COM_VIRTUEMART_NO_IMAGE_SET Пружина спиральная
Нет данных о товаре
2
7
126.03.00.06.00
13923.9282
COM_VIRTUEMART_NO_IMAGE_SET Блок шестерен промежуточный в сборе
Нет данных о товаре
1
8
126.03.00.07.00
13120.3062
COM_VIRTUEMART_NO_IMAGE_SET Колесо зубчатое
Нет данных о товаре
1
9
126.03.00.08.00
13020.3052
COM_VIRTUEMART_NO_IMAGE_SET Блок шестерен средний в сборе
Нет данных о товаре
1
10
126.04.02.00.00
13922.9036
COM_VIRTUEMART_NO_IMAGE_SET Якорь с вентилятором
Ø46,5х45
Нет данных о товаре
1
11
126.04.01.00.00
13112.9026

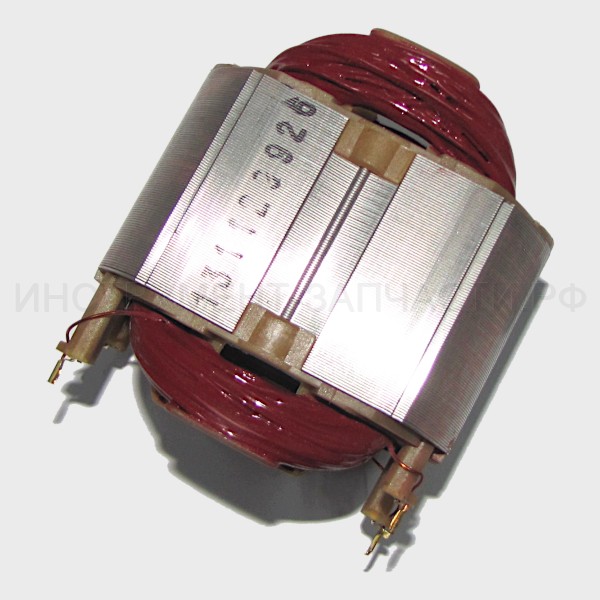

COM_VIRTUEMART_NO_IMAGE_SET Статор в сборе
Ø80х45
Нет данных о товаре
1
12
126.03.01.01.00
13110.3292
COM_VIRTUEMART_NO_IMAGE_SET Ручка-переключатель скорости
Нет данных о товаре
1
13
126.03.01.02.00
13110.9271
COM_VIRTUEMART_NO_IMAGE_SET Рычаг переключателя скорости
Нет данных о товаре
1
14
126.03.01.03.00
13033.6201
COM_VIRTUEMART_NO_IMAGE_SET Винт специальный
Нет данных о товаре
1
15
126.03.01.04.00
13033.3311
COM_VIRTUEMART_NO_IMAGE_SET Пружина
Нет данных о товаре
1
16
126.05.00.01.00
13921.9014
COM_VIRTUEMART_NO_IMAGE_SET Корпус двигателя
Нет данных о товаре
1
18
125.05.00.03.00
13926.1062
COM_VIRTUEMART_NO_IMAGE_SET Крышка двигателя
Нет данных о товаре
1
19
125.05.00.02.00
13921.9041
COM_VIRTUEMART_NO_IMAGE_SET Рукоятка в сборе
Нет данных о товаре
1
20
126.04.00.01.00
13024.2611
COM_VIRTUEMART_NO_IMAGE_SET Диафрагма
Нет данных о товаре
1
21
125.03.00.01.00
13024.1311
COM_VIRTUEMART_NO_IMAGE_SET Крышка подшипника
Нет данных о товаре
1
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
22
126.04.03.00.00
13528.9112
COM_VIRTUEMART_NO_IMAGE_SET Щеткодержатель в сборе
Нет данных о товаре
1
23
125.04.00.03.00
13431.4181
COM_VIRTUEMART_NO_IMAGE_SET Трубка защитная шнура
Нет данных о товаре
1
24
125.04.00.02.00
10120.4231
COM_VIRTUEMART_NO_IMAGE_SET Планка крепления шнура
Нет данных о товаре
1
25 00.10.02.03.02
76755.4101
Шнур питания с вилкой 2х1,0 Шнур питания с вилкой 2х1,0
Шнур питания с вилкой
HO5RNF/2x1мм², L=3,1м
Нет в наличии
1 330.00
26
125.04.04.00.00
76327.6028
COM_VIRTUEMART_NO_IMAGE_SET Выключатель
Kedu
Нет данных о товаре
1
27
125.04.00.04.00
13413.1601
COM_VIRTUEMART_NO_IMAGE_SET Втулка резиновая
Нет данных о товаре
1
28
125.04.00.03.00
13831.5001
COM_VIRTUEMART_NO_IMAGE_SET Конденсатор
0,22mF
Нет данных о товаре
1
29
125.04.03.01.00
13410.9075
COM_VIRTUEMART_NO_IMAGE_SET Щётка электрическая
6,3х12
Нет данных о товаре
1
30
125.04.03.02.00
13410.9076
COM_VIRTUEMART_NO_IMAGE_SET Щётка электрическая самоотключающаяся
6,3х12
Нет данных о товаре
1
31
126.04.02.01.00
13114.2182
COM_VIRTUEMART_NO_IMAGE_SET Манжета
Нет данных о товаре
1
32
125.03.00.11.00
13010.6991
COM_VIRTUEMART_NO_IMAGE_SET Шайба компенсационная
Нет данных о товаре
4
33
126.03.00.09.00
71100.1301
COM_VIRTUEMART_NO_IMAGE_SET Втулка
B11-30x35x20
Нет данных о товаре
1
34
00.01.04.01.01
71251.0500
COM_VIRTUEMART_NO_IMAGE_SET Подшипник упорный
51105 (Ø25хØ42х11)
Нет данных о товаре
1
35 00.01.01.01.75
71202.0248
COM_VIRTUEMART_NO_IMAGE_SET Подшипник шариковый
6202-2RS (15х35х11)
Нет в наличии
1 170.00
35 6202-2RS Подшипник 180202/6202-2RS Подшипник 180202/6202-2RS
Подшипник шариковый
6202-2RS (15х35х11)
Альтернатива
В наличии
26
1 60.00
36 00.01.01.01.24
71202.0120
COM_VIRTUEMART_NO_IMAGE_SET Подшипник шариковый 6201ZZ
Подшипник шариковый
6201-ZZ (12х32х10)
Нет в наличии
1 160.00
36 6201-2RS Подшипник 180201/6201-2RS Подшипник 180201/6201-2RS
Подшипник шариковый
6201-2RS (12х32х10)
Альтернатива
В наличии
46
1 60.00
37 00.01.01.01.23
71206.0855
COM_VIRTUEMART_NO_IMAGE_SET Подшипник 608ZZ
Подшипник шариковый
608ZZ (8х22х7)
Нет в наличии
1 70.00
37 608-2RS Подшипник 180608/608-2RS Подшипник 180608/608-2RS
Подшипник шариковый
608-2RS (8х22х7)
Альтернатива
В наличии
164
1 40.00
38
00.02.03.03.05
84482.0048
COM_VIRTUEMART_NO_IMAGE_SET Винт Torx 4x16
Винт 2-4х16.04.016 ГОСТ 10621-80
Нет данных о товаре
10
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
39
00.02.03.03.14
84483.0125
COM_VIRTUEMART_NO_IMAGE_SET Винт Torx 5x20
Винт 2-5х20.04.016 ГОСТ 10621-80
Нет данных о товаре
8
40 00.02.03.01.53
84483.0129
COM_VIRTUEMART_NO_IMAGE_SET Винт 5x30
Винт Torx 5x30
Винт 2-5х30.04.016 ГОСТ 10621-80
В наличии
5
4 20.00
41 00.02.03.01.01
84482.0025
COM_VIRTUEMART_NO_IMAGE_SET Винт 4х10 ДП-1600
Винт Torx 3,5x10
Винт 2-4х10.04.016 ГОСТ 10621-80
Нет в наличии
2 10.00
42 00.02.04.01.28
84431.5255
COM_VIRTUEMART_NO_IMAGE_SET Винт М4х16 МП-100 Э
Винт Torx M4x15
Винт В2.М46gх16 ГОСТ 17473-80
Нет в наличии
3 20.00
43
00.02.03.03.12
84481.0142
COM_VIRTUEMART_NO_IMAGE_SET Винт Torx 5x90
Винт 2-5х90.04.016 ГОСТ 10621-80
Нет данных о товаре
2
44 00.02.04.01.03
84431.5288
COM_VIRTUEMART_NO_IMAGE_SET Винт М5х20
Винт Torx M5x15
Винт В2.М46gх16 ГОСТ 17473-80
Нет в наличии
4 10.00
45
00.02.03.03.11
84482.0050
COM_VIRTUEMART_NO_IMAGE_SET Винт Torx 4x20
Винт 2-4х20.04.016 ГОСТ 10621-80
Нет данных о товаре
2
46
00.02.03.03.08
13010.3461
COM_VIRTUEMART_NO_IMAGE_SET Винт Torx 5x65
Винт 2-5х65.04.016 ГОСТ 10621-80
Нет данных о товаре
4
47
125.04.05.00.00
76358.4039
COM_VIRTUEMART_NO_IMAGE_SET Регулятор оборотов
Нет данных о товаре
1
48
126.03.00.10.00
84483.0136
COM_VIRTUEMART_NO_IMAGE_SET Сальник
Нет данных о товаре
1
49
125.04.00.06.00
76388.9161
COM_VIRTUEMART_NO_IMAGE_SET Датчик скорости магнитный
Нет данных о товаре
1
50
125.03.00.14.00
13024.1441
COM_VIRTUEMART_NO_IMAGE_SET Прокладка
Нет данных о товаре
1
51
125.03.00.15.00
74210.7517
COM_VIRTUEMART_NO_IMAGE_SET Кольцо
75,92x1,78
Нет данных о товаре
1
52
125.03.00.02.00
13024.3341
COM_VIRTUEMART_NO_IMAGE_SET Шпонка
5x5x12
Нет данных о товаре
1
53 00.02.99.02.10
87510.1015
Кольцо стопорное В15 Кольцо стопорное В15
Кольцо стопорное
Кольцо В15.60C2BA ГОСТ 13942-86
В наличии
19
1 10.00
55
126.03.00.11.00
74203.3038
COM_VIRTUEMART_NO_IMAGE_SET Кольцо
30x37x4
Нет данных о товаре
1
56
126.04.02.02.00
87080.0820
COM_VIRTUEMART_NO_IMAGE_SET Шайба
8x20x0,2
Нет данных о товаре
1
60
126.05.00.03.00
13922.3601
COM_VIRTUEMART_NO_IMAGE_SET Заглушка
Нет данных о товаре
2
63
125.04.00.05.00
87490.0060
COM_VIRTUEMART_NO_IMAGE_SET Кольцо
Ø6
Нет данных о товаре
1
64
125.04.00.07.00
74210.0620
COM_VIRTUEMART_NO_IMAGE_SET Кольцо
6x2
Нет данных о товаре
2
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
65
126.03.00.12.00
13923.3921
COM_VIRTUEMART_NO_IMAGE_SET Ось
Нет данных о товаре
1
70
126.03.00.13.00
13112.1811
COM_VIRTUEMART_NO_IMAGE_SET Крышка
Нет данных о товаре
1
1 1 2 2 3 3 4 4 5 5 6 6 7 7 8 8 9 9 10 10 11 11 12 12 13 13 14 14 15 15 16 16 18 18 19 19 20 20 21 21 22 22 24 24 26 26 27 27 28 28 29 29 30 30 31 31 32 32 32 32 32 32 32 32 33 33 34 34 35 35 36 36 37 37 38 38 38 38 39 39 39 39 40 40 41 41 42 42 43 43 44 44 45 45 46 46 46 46 47 47 48 48 49 49 50 50 51 51 52 52 53 53 55 55 56 56 60 60 63 63 64 64 65 65 70 70
