М-10,5/1200ЭВ (409.*) с 18.12.2015

Отбойный молоток М-10,5/1200ЭВ (409.*)
Схема актуальна для изделий, у которых серийный номер начинается с 409.
Рис. 1
Рис. 1
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
1 13817.5601 COM_VIRTUEMART_NO_IMAGE_SET Колпачок пылезащитный H10.5/1200EV
Колпачок пылезащитный
Нет в наличии
1 150.00
2 00.02.99.02.25
13817.5602
COM_VIRTUEMART_NO_IMAGE_SET Кольцо пружинное
Ø28
Нет в наличии
1 40.00
3 13817.5603 COM_VIRTUEMART_NO_IMAGE_SET Кольцо H10.5/1200EV
Кольцо
Нет в наличии
1 30.00
4 13817.5604 COM_VIRTUEMART_NO_IMAGE_SET Кожух H10.5/1200EV
Кожух
Нет в наличии
1 350.00
5 13817.5605 COM_VIRTUEMART_NO_IMAGE_SET Пружина H10.5/1200EV
Пружина
Нет в наличии
1 80.00
6 13817.5606 COM_VIRTUEMART_NO_IMAGE_SET Кольцо пружинное H10.5/1200EV
Кольцо пружинное
Ø32
Нет в наличии
1 30.00
7 13817.5607 COM_VIRTUEMART_NO_IMAGE_SET Венец H10.5/1200EV
Венец
Нет в наличии
1 40.00
8 13817.5608 COM_VIRTUEMART_NO_IMAGE_SET Корпус венца H10.5/1200EV
Корпус венца
Нет в наличии
1 390.00
9 00.02.10.08.00
71390.0233
COM_VIRTUEMART_NO_IMAGE_SET Шарик 6 ДУ-750 ЭР
Шарик
Ø6
Нет в наличии
4 30.00
10 00.02.04.04.12
84770.1378
Болт М8х30 Болт М8х30
Винт
М8х30
В наличии
12
4 40.00
11 13817.5611 COM_VIRTUEMART_NO_IMAGE_SET Фланец H10.5/1200EV
Фланец
Нет в наличии
1 980.00
12 13817.5612 COM_VIRTUEMART_NO_IMAGE_SET Кольцо резиновое H10.5/1200EV
Кольцо резиновое
Ø46,5х2
Нет в наличии
2 40.00
13 13817.5613 COM_VIRTUEMART_NO_IMAGE_SET Кольцо резиновое H10.5/1200EV
Кольцо резиновое
Ø27,5х2
Нет в наличии
2 50.00
14 13817.5614 COM_VIRTUEMART_NO_IMAGE_SET Сухарь H10.5/1200EV
Сухарь
Нет в наличии
2 120.00
15 13817.5615 COM_VIRTUEMART_NO_IMAGE_SET Букса H10.5/1200EV
Букса
Нет в наличии
1 1,480.00
16 13817.5616 COM_VIRTUEMART_NO_IMAGE_SET Кольцо резиновое H10.5/1200EV
Кольцо резиновое
Ø15,54х2,62
Нет в наличии
2 210.00
17 13817.5617 COM_VIRTUEMART_NO_IMAGE_SET Проммасса H10.5/1200EV
Проммасса
Нет в наличии
1 500.00
18 13817.5618 COM_VIRTUEMART_NO_IMAGE_SET Кожух H10.5/1200EV
Кожух
Нет в наличии
1 830.00
19 13817.5619 COM_VIRTUEMART_NO_IMAGE_SET Шайба демпферная H10.5/1200EV
Шайба демпферная
Нет в наличии
1 160.00
20 13817.5620 COM_VIRTUEMART_NO_IMAGE_SET Демпфер H10.5/1200EV
Демпфер
Ø23х71,5х4,5
Нет в наличии
1 350.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
21 13817.5621 COM_VIRTUEMART_NO_IMAGE_SET Кольцо H10.5/1200EV
Кольцо
Ø24,5х47х3,7
Нет в наличии
1 120.00

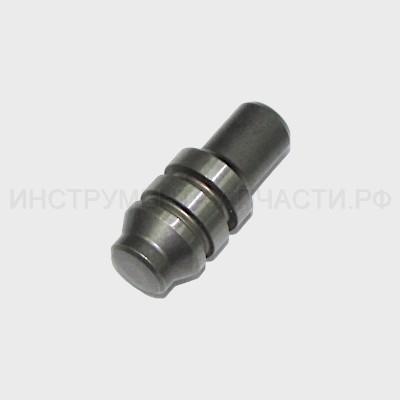

22 13817.5622 COM_VIRTUEMART_NO_IMAGE_SET Боек H10.5/1200EV
Боек
Нет в наличии
1 460.00
23 13818.5132 COM_VIRTUEMART_NO_IMAGE_SET Кольцо резиновое H10.5/1200EV
Кольцо резиновое
Ø23х3,5
Нет в наличии
1 210.00
24 13817.5624 COM_VIRTUEMART_NO_IMAGE_SET Кольцо резиновое H10.5/1200EV
Кольцо резиновое
Ø36х2
Нет в наличии
1 30.00
25 13817.5625 COM_VIRTUEMART_NO_IMAGE_SET Ствол H10.5/1200EV
Ствол
Нет в наличии
1 1,240.00
26
84030.5334
COM_VIRTUEMART_NO_IMAGE_SET Винт
М6х25
Нет данных о товаре
4
27 13817.5627 COM_VIRTUEMART_NO_IMAGE_SET Корпус ствола H10.5/1200EV
Корпус ствола
Нет в наличии
1 860.00
28 13817.5628 COM_VIRTUEMART_NO_IMAGE_SET Кольцо H10.5/1200EV
Кольцо
Ø32х1,5
Нет в наличии
1 30.00
29 13817.5629 COM_VIRTUEMART_NO_IMAGE_SET Кольцо резиновое H10.5/1200EV
Кольцо резиновое
Ø44х2
Нет в наличии
1 30.00
30 13817.5630 COM_VIRTUEMART_NO_IMAGE_SET Кольцо резиновое H10.5/1200EV
Кольцо резиновое
Ø22х4
Нет в наличии
1 200.00
31 13817.5631 COM_VIRTUEMART_NO_IMAGE_SET Кольцо резиновое H10.5/1200EV
Кольцо резиновое
Ø24х1,8
Нет в наличии
1 30.00
32 13817.5632 COM_VIRTUEMART_NO_IMAGE_SET Поршень H10.5/1200EV
Поршень
Нет в наличии
1 170.00
33 13818.5136 COM_VIRTUEMART_NO_IMAGE_SET Палец поршневой H10.5/1200EV
Палец поршневой
Ø8х26
Нет в наличии
1 70.00

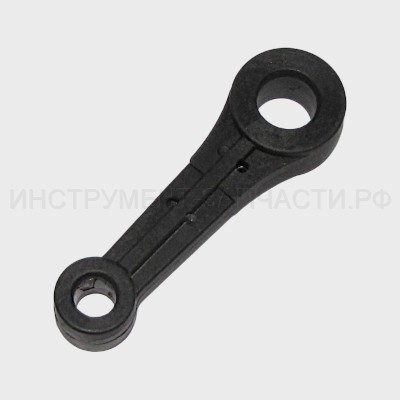

34 13817.5634 COM_VIRTUEMART_NO_IMAGE_SET Шатун H10.5/1200EV
Шатун
Нет в наличии
1 390.00
35
13817.5290
COM_VIRTUEMART_NO_IMAGE_SET Накладка
Нет данных о товаре
1
36 13817.5236 Пробка маслозаливная М-18/1500Э Пробка маслозаливная М-18/1500Э
Пробка маслозакладная
Нет в наличии
1 110.00
37
74210.2020
COM_VIRTUEMART_NO_IMAGE_SET Кольцо резиновое
Ø20х2
Нет данных о товаре
1
38 00.02.04.01.02
84761.5252
COM_VIRTUEMART_NO_IMAGE_SET Винт М4х12 УШМ-2300М
Винт
М4х12
В наличии
5
4 10.00
39 13817.5639 COM_VIRTUEMART_NO_IMAGE_SET Крышка редуктора H10.5/1200EV
Крышка редуктора
Нет в наличии
1 310.00
40 13817.5640 COM_VIRTUEMART_NO_IMAGE_SET Кольцо резиновое H10.5/1200EV
Кольцо резиновое
Ø55х2,5
Нет в наличии
1 50.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
41 13817.5641 COM_VIRTUEMART_NO_IMAGE_SET Кривошип H10.5/1200EV
Кривошип
Нет в наличии
1 580.00
42 84761.5252 COM_VIRTUEMART_NO_IMAGE_SET Винт
Шпонка
4х12
Нет в наличии
1 10.00
43
00.02.99.01.13
13817.5643
COM_VIRTUEMART_NO_IMAGE_SET Кольцо пружинное
Ø47
Нет данных о товаре
1
44 00.01.01.01.81
13817.5644
COM_VIRTUEMART_NO_IMAGE_SET Подшипник шариковый
6303-2RS (17х47х14)
Нет в наличии
1 220.00
44 6303-2RS COM_VIRTUEMART_NO_IMAGE_SET Подшипник 180303/6303-2RS
Подшипник шариковый
6303-2RS (17х47х14)
Альтернатива
В наличии
22
1 90.00
45 13817.5645 COM_VIRTUEMART_NO_IMAGE_SET Манжета H10.5/1200EV
Манжета
Ø18х30х6
Нет в наличии
1 180.00
46 13817.5646 COM_VIRTUEMART_NO_IMAGE_SET Корпус редуктора H10.5/1200EV
Корпус редуктора
Нет в наличии
1 1,020.00
47
13817.5647
COM_VIRTUEMART_NO_IMAGE_SET Винт
5,5х30
Нет данных о товаре
6
48 13817.5648 COM_VIRTUEMART_NO_IMAGE_SET Колесо зубчатое H10.5/1200EV
Колесо зубчатое
Нет в наличии
1 420.00
49 00.01.01.01.42
71200.0148
Подшипник шариковый 6001 RS Подшипник шариковый 6001 RS
Подшипник шариковый
6001-2RS (12х28х8)
Нет в наличии
1 100.00
49 6001-2RS Подшипник 180101/6001-2RS Подшипник 180101/6001-2RS
Подшипник шариковый
6001-2RS (12х28х8)
Альтернатива
В наличии
117
1 50.00
50 13817.5650 COM_VIRTUEMART_NO_IMAGE_SET Промщит H10.5/1200EV
Промщит
Нет в наличии
1 420.00
51 13817.5651 COM_VIRTUEMART_NO_IMAGE_SET Кольцо резиновое H10.5/1200EV
Кольцо резиновое
Ø31,5х2
Нет в наличии
1 50.00
52
13817.5652
COM_VIRTUEMART_NO_IMAGE_SET Кольцо пружинное
Ø32
Нет данных о товаре
1
53 13817.5653 COM_VIRTUEMART_NO_IMAGE_SET Кольцо специальное H10.5/1200EV
Кольцо специальное
Нет в наличии
1 100.00
54 00.01.01.01.24
71202.0120
COM_VIRTUEMART_NO_IMAGE_SET Подшипник шариковый 6201ZZ
Подшипник шариковый
NSK 6201DDu (12х32х10)
Нет в наличии
1 160.00
54 6201-2RS Подшипник 180201/6201-2RS Подшипник 180201/6201-2RS
Подшипник шариковый
6201-2RS (12х32х10)
Альтернатива
В наличии
39
1 60.00
55 13817.5655 COM_VIRTUEMART_NO_IMAGE_SET Диафрагма H10.5/1200EV
Диафрагма
Нет в наличии
1 80.00
56 13817.5656 COM_VIRTUEMART_NO_IMAGE_SET Якорь H10.5/1200EV
Якорь
Нет в наличии
1 3,100.00
57
13818.5187
COM_VIRTUEMART_NO_IMAGE_SET Кольцо магнитное
Нет данных о товаре
1
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
58 00.01.01.01.19
13818.5188
COM_VIRTUEMART_NO_IMAGE_SET Подшипник 608RS Р-82ТС
Подшипник шариковый
NMB 608 (8х22х7)
В наличии
4
1 110.00
58 608-2RS Подшипник 180608/608-2RS Подшипник 180608/608-2RS
Подшипник шариковый
608-2RS (8х22х7)
Альтернатива
В наличии
147
1 40.00
59 13817.5659 COM_VIRTUEMART_NO_IMAGE_SET Статор H10.5/1200EV
Статор
Нет в наличии
1 2,170.00
60
00.02.03.01.64
84471.1041
COM_VIRTUEMART_NO_IMAGE_SET Винт
4,8х58
Нет данных о товаре
2
61
13817.5661
COM_VIRTUEMART_NO_IMAGE_SET Шайба
Ø5
Нет данных о товаре
2
62 13817.5662 COM_VIRTUEMART_NO_IMAGE_SET Корпус двигателя H10.5/1200EV
Корпус двигателя
Нет в наличии
1 990.00
63
13817.5663
COM_VIRTUEMART_NO_IMAGE_SET Щеткодержатель
Нет данных о товаре
2
64
13817.5664
COM_VIRTUEMART_NO_IMAGE_SET Щетка электрическая
Нет данных о товаре
2
65
13817.5665
COM_VIRTUEMART_NO_IMAGE_SET Колпачок щеткодержателя
Нет данных о товаре
2
66
13817.5666
COM_VIRTUEMART_NO_IMAGE_SET Вентилятор
Нет данных о товаре
1
67 13817.5667 COM_VIRTUEMART_NO_IMAGE_SET Гайка H10.5/1200EV
Гайка
М8х1х3,8
Нет в наличии
1 30.00
68 13817.5668 COM_VIRTUEMART_NO_IMAGE_SET Крышка корпуса H10.5/1200EV
Крышка корпуса
Нет в наличии
1 310.00
69 00.02.03.01.04
84771.0046
Винт 4х16 Винт 4х16
Винт
4,2х16
В наличии
12
12 20.00
70 13817.5670 COM_VIRTUEMART_NO_IMAGE_SET Блок электронный H10.5/1200EV
Блок электронный
Нет в наличии
1 1,570.00
71
13817.5671
COM_VIRTUEMART_NO_IMAGE_SET Шайба
Ø5,5х12х1
Нет данных о товаре
2
72 13817.5672 COM_VIRTUEMART_NO_IMAGE_SET Крышка задняя H10.5/1200EV
Крышка задняя
Нет в наличии
1 490.00
73 13817.5673 COM_VIRTUEMART_NO_IMAGE_SET Индикатор H10.5/1200EV
Индикатор
Нет в наличии
2 40.00
74 13818.5204 COM_VIRTUEMART_NO_IMAGE_SET Кольцо демпфера H10.5/1200EV
Кольцо демпфера
Ø9х14х9
Нет в наличии
2 30.00
75
13817.5675
COM_VIRTUEMART_NO_IMAGE_SET Пружина демпфера
Нет данных о товаре
1
76 13817.5676 COM_VIRTUEMART_NO_IMAGE_SET Оболочка демпфера H10.5/1200EV
Оболочка демпфера
Нет в наличии
1 170.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
77 13817.5677 COM_VIRTUEMART_NO_IMAGE_SET Ручка H10.5/1200EV
Ручка
Нет в наличии
1 830.00
78 13817.5678 COM_VIRTUEMART_NO_IMAGE_SET Кнопка выключателя H10.5/1200EV
Кнопка выключателя
Нет в наличии
1 30.00
79 13817.5679 COM_VIRTUEMART_NO_IMAGE_SET Выключатель H10.5/1200EV
Выключатель
Нет в наличии
1 620.00
80 13817.5680 COM_VIRTUEMART_NO_IMAGE_SET Ручка накладка H10.5/1200EV
Ручка накладка
Нет в наличии
1 420.00
81
13813.3045
COM_VIRTUEMART_NO_IMAGE_SET Колодка клеммная
Нет данных о товаре
1
82 13817.5682 COM_VIRTUEMART_NO_IMAGE_SET Дроссель H10.5/1200EV
Дроссель
Нет в наличии
1 110.00
83
13813.3042
COM_VIRTUEMART_NO_IMAGE_SET Планка крепления шнура
Нет данных о товаре
1
84 13813.5299 COM_VIRTUEMART_NO_IMAGE_SET Трубка изоляционная
Трубка защитная шнура
Нет в наличии
1 80.00
85 00.10.02.02.01
13813.5300
Шнур питания с вилкой 2х1,0 Шнур питания с вилкой 2х1,0
Шнур питания с вилкой
H07RN-F/2х1,0мм², L=4м
Нет в наличии
1 410.00
86 13817.5292 COM_VIRTUEMART_NO_IMAGE_SET Шайба H-18/1500EV
Шайба
Нет в наличии
2 70.00
87 00.02.03.01.67
13817.5279
COM_VIRTUEMART_NO_IMAGE_SET Винт
5,5х25
Нет в наличии
2 10.00
88
87202.1060
COM_VIRTUEMART_NO_IMAGE_SET Шайба
Ø6
Нет данных о товаре
2
89
84030.5332
COM_VIRTUEMART_NO_IMAGE_SET Винт
М6х20
Нет данных о товаре
2
COM_VIRTUEMART_NO_IMAGE_SET Рукоятка боковая в сборе
Нет данных о товаре
90
13817.5690
COM_VIRTUEMART_NO_IMAGE_SET Шайба зубчатая
Нет данных о товаре
2
91
13817.5691
COM_VIRTUEMART_NO_IMAGE_SET Держатель зубчатый
Нет данных о товаре
2
92
13817.5692
COM_VIRTUEMART_NO_IMAGE_SET Хомут
Нет данных о товаре
1
93
13817.5693
COM_VIRTUEMART_NO_IMAGE_SET Болт
M8х130
Нет данных о товаре
1
94 13813.5694 COM_VIRTUEMART_NO_IMAGE_SET Рукоятка H10.5/1200EV
Рукоятка
Нет в наличии
1 890.00
95
13817.5695
COM_VIRTUEMART_NO_IMAGE_SET Маховик
Нет данных о товаре
1
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
96
86020.1080
COM_VIRTUEMART_NO_IMAGE_SET Гайка
М8
Нет данных о товаре
1
97
13817.5697
COM_VIRTUEMART_NO_IMAGE_SET Крышка маховика
Нет данных о товаре
1
98
13817.5289
COM_VIRTUEMART_NO_IMAGE_SET Отвертка
Нет данных о товаре
1
99
49180.0205
COM_VIRTUEMART_NO_IMAGE_SET Ключ шестигранный
S5
Нет данных о товаре
1
100
49180.0206
COM_VIRTUEMART_NO_IMAGE_SET Ключ шестигранный
S6
Нет данных о товаре
1
101
13817.5288
COM_VIRTUEMART_NO_IMAGE_SET Ключ шестигранный
S10
Нет данных о товаре
1
102
13817.5291
COM_VIRTUEMART_NO_IMAGE_SET Тюбик со смазкой
Нет данных о товаре
1
1 1 2 2 3 3 4 4 5 5 6 6 7 7 8 8 9 9 10 10 11 11 12 12 12 12 13 13 13 13 14 14 15 15 16 16 16 16 17 17 18 18 19 19 20 20 21 21 22 22 23 23 24 24 25 25 26 26 27 27 28 28 29 29 30 30 31 31 32 32 33 33 34 34 35 35 36 36 37 37 38 38 39 39 40 40 41 41 42 42 43 43 44 44 45 45 46 46 47 47 47 47 48 48 49 49 50 50 51 51 52 52 53 53 54 54 55 55 56 56 57 57 58 58 59 59 60 60 61 61 62 62 63 63 64 64 64 64 65 65 66 66 67 67 68 68 69 69 69 69 69 69 69 69 69 69 70 70 71 71 72 72 73 73 74 74 75 75 76 76 77 77 78 78 79 79 80 80 81 81 82 82 83 83 84 84 85 85 86 86 87 87 88 88 89 89 90 90 90 90 91 91 91 91 92 92 93 93 94 94 95 95 96 96 97 97 98 98 99 99 100 100 101 101 102 102

Корзина

Ваша корзина пуста!
