М-18/1500ЭВ (206.*) с 16.12.2014

Отбойный молоток М-18/1500ЭВ (206.*) Интерскол
Схема актуальна для изделий, у которых серийный номер начинается с 206.
*Введен 2013-3-6. Детали применять совместно
Инструмент снят с производства
Рис. 1
Рис. 1
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.

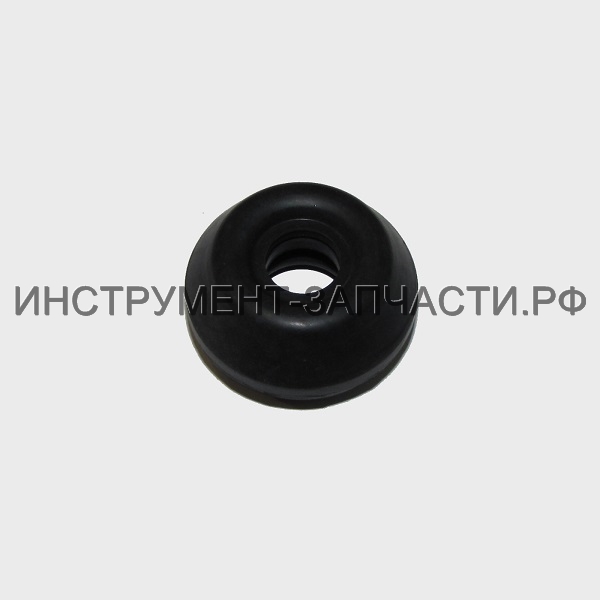

1 13817.5201 Колпачок пылезащитный H-18/1500EV Колпачок пылезащитный H-18/1500EV
Колпачок пылезащитный
В наличии
1
1 160.00
2 13817.5202 Кожух H18/1500EV Кожух H18/1500EV
Кожух
В наличии
1
1 130.00

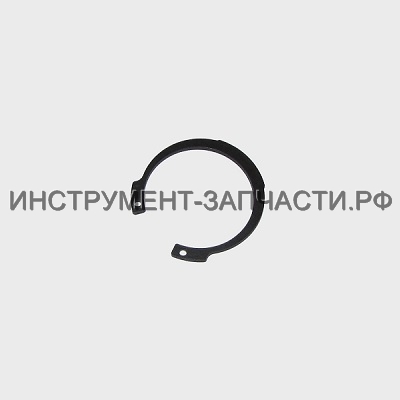

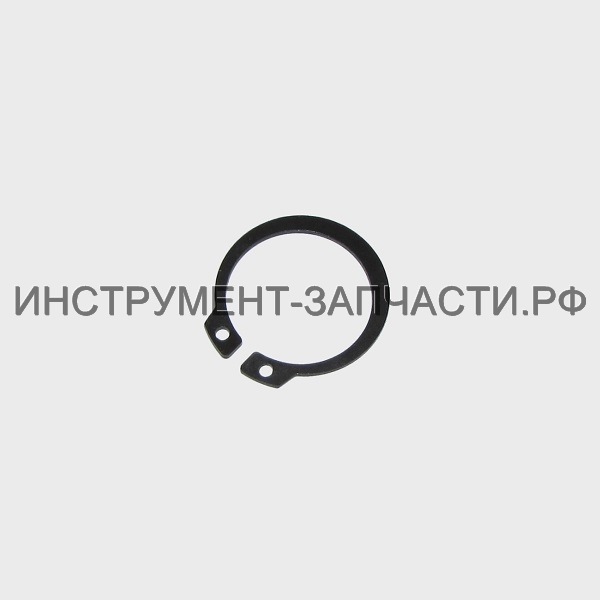

3 13817.5203 Кольцо стопорное H-18/1500EV Кольцо стопорное H-18/1500EV
Кольцо стопорное
В30
В наличии
4
1 20.00
4 13817.5204 Кольцо H-18/1500EV Кольцо H-18/1500EV
Кольцо
Ø30х48,5х3
В наличии
1
1 50.00

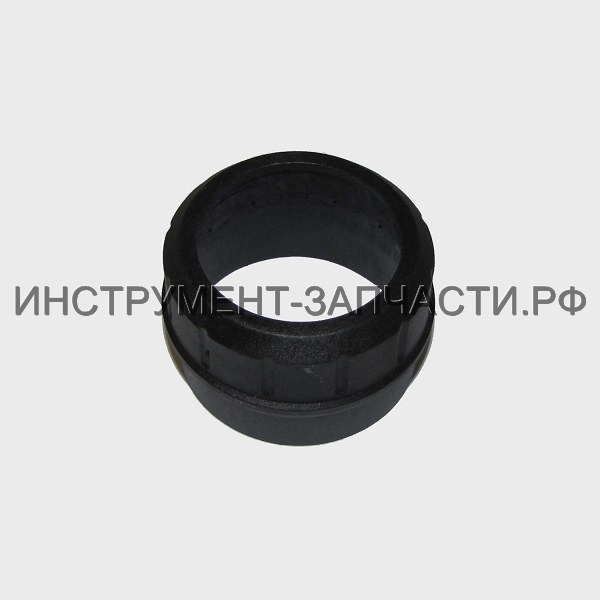

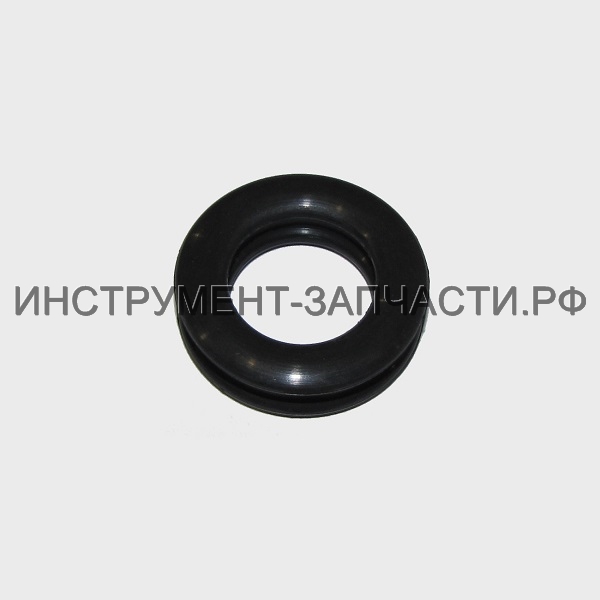

5 13817.5205 Кольцо амортизирующее H-18/1500EV Кольцо амортизирующее H-18/1500EV
Кольцо амортизирующее
Ø30х50х15
В наличии
1
1 310.00

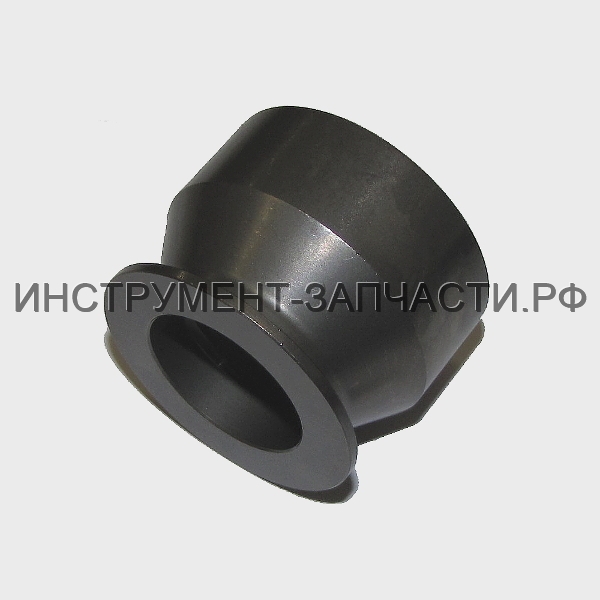

6 13817.5206 Втулка H-18/1500EV Втулка H-18/1500EV
Втулка
Ø30х52х38,2
В наличии
1
1 490.00

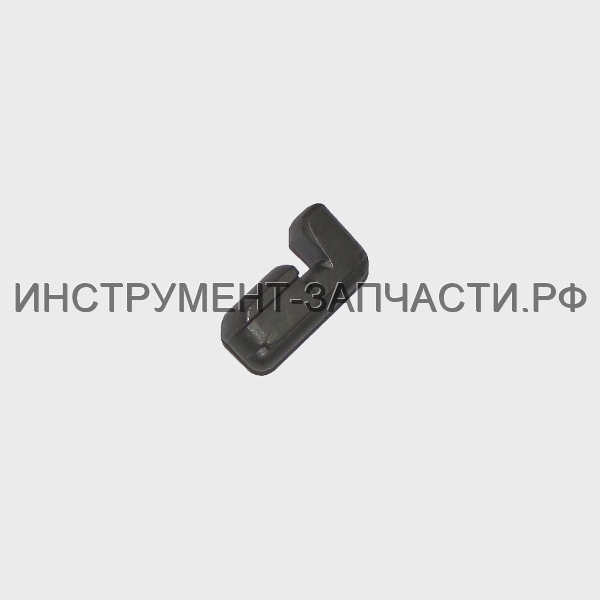

7 13817.5207 Сухарь H-18/1500EV Сухарь H-18/1500EV
Сухарь
В наличии
4
2 100.00
8 13817.5208 Кольцо опорное H-18/1500EV Кольцо опорное H-18/1500EV
Кольцо опорное
Ø61х22х1,7
В наличии
8
1 50.00

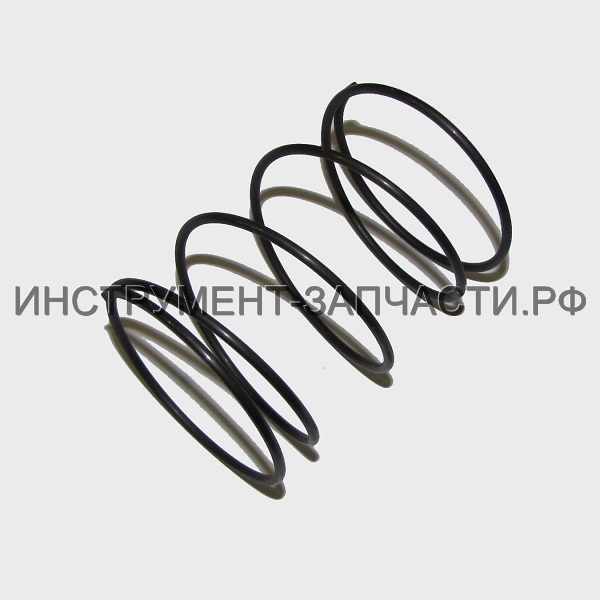

9 13817.5209 Пружина М-18/1500Э Пружина М-18/1500Э
Пружина
Ø59х2,5
Нет в наличии
1 40.00

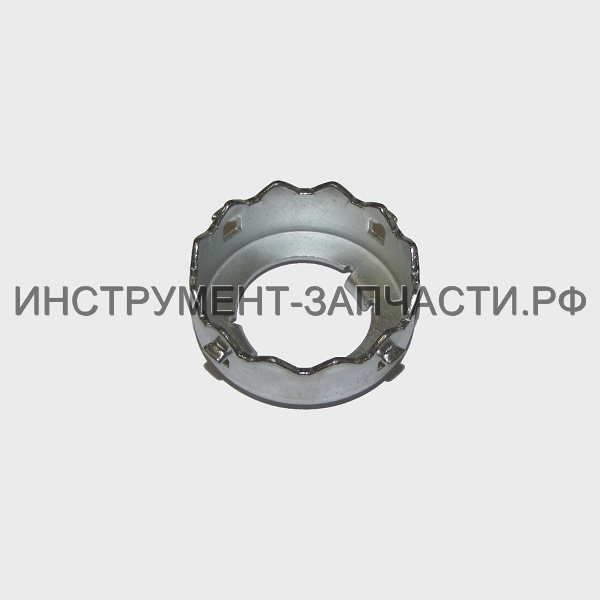

10 13817.5210 Венец H18/1500EV Венец H18/1500EV
Венец
Ø33х55х21
В наличии
2
1 160.00
11 13817.5211 Корпус венца H-18/1500EV Корпус венца H-18/1500EV
Корпус венца
Ø50х72х47
В наличии
1
1 110.00

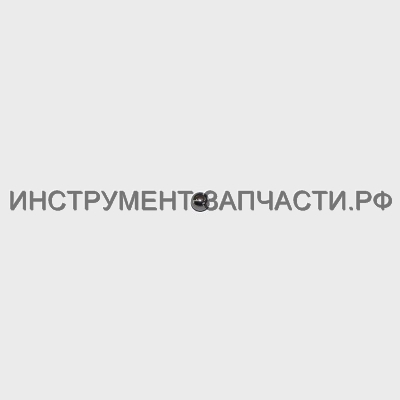

12 13817.5212 Шарик H-18/1500EV Шарик H-18/1500EV
Шарик
Ø6,5
В наличии
20
12 10.00
13 13817.5213 COM_VIRTUEMART_NO_IMAGE_SET Винт H-18/1500EV
Винт
М8х30, внутр. шест.S6
Нет в наличии
4 40.00
13А
13817.5257
COM_VIRTUEMART_NO_IMAGE_SET Шайба пружинная
Ø8
Нет данных о товаре
4
14 13817.5214 Фланец H-18/1500EV Фланец H-18/1500EV
Фланец
В наличии
1
1 1,840.00

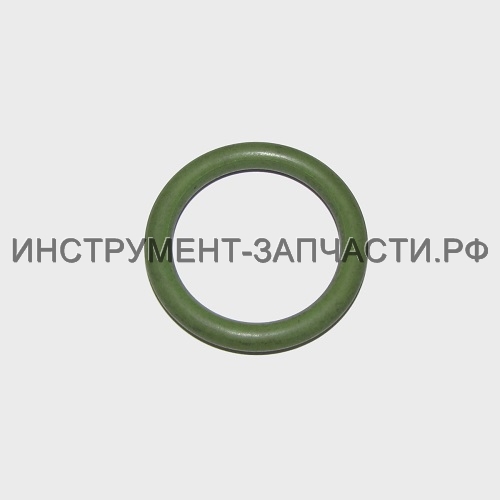

15 13817.5215 Кольцо резиновое H-18/1500EV Кольцо резиновое H-18/1500EV
Кольцо резиновое
Ø63,5xØ2,6
В наличии
5
1 20.00

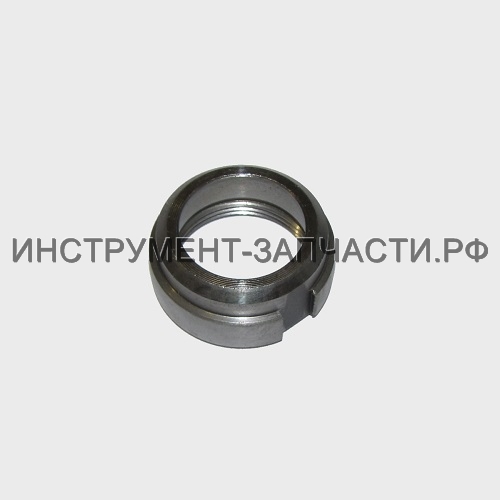

16 13817.5216 Букса H18/1500EV Букса H18/1500EV
Букса
В наличии
1
1 1,770.00

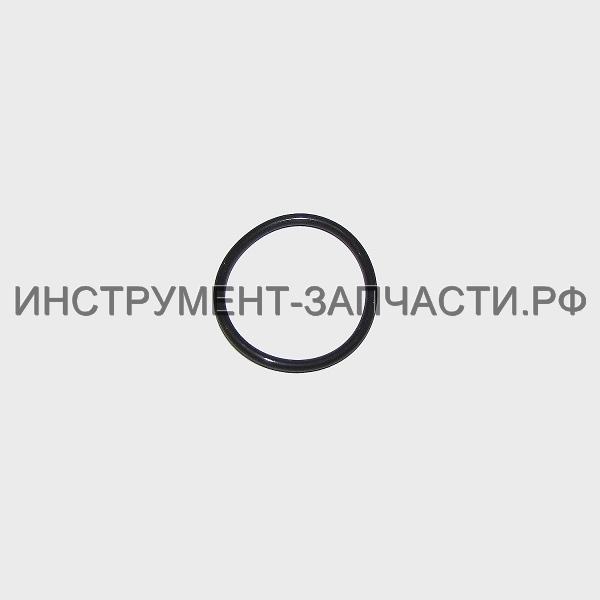

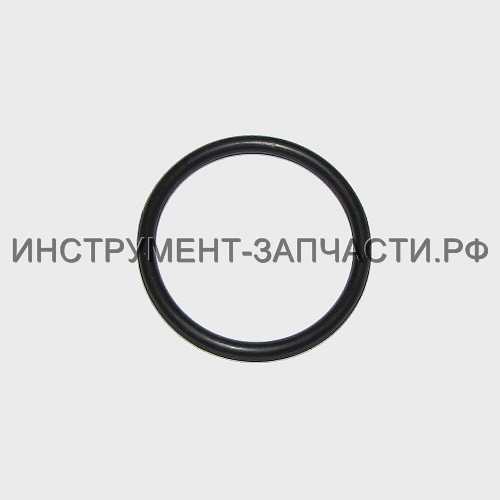

17 13817.5217 Кольцо резиновое H18/1500EV Кольцо резиновое H18/1500EV
Кольцо резиновое
Ø31,6хØ2,5
В наличии
2
1 40.00
18 13817.5218 Кольцо стопорное H-18/1500EV Кольцо стопорное H-18/1500EV
Кольцо стопорное
АØ41(нестанд.)
В наличии
5
2 30.00
19 13817.5219 Кольцо H-18/1500EV Кольцо H-18/1500EV
Манжета
Ø32хØ42х7
В наличии
1
1 110.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
20 13817.5220 Проммасса H-18/1500EV Проммасса H-18/1500EV
Проммасса
Ø22,7хØ40хØ32х87
В наличии
1
1 660.00
21 13817.5221 Кольцо резиновое H-18/1500EV Кольцо резиновое H-18/1500EV
Ловитель
Ø22хØ11
Нет в наличии
1 320.00
22 13817.5222 Втулка ловителя H-18/1500EV Втулка ловителя H-18/1500EV
Втулка ловителя
Ø24х62х36
В наличии
2
1 240.00

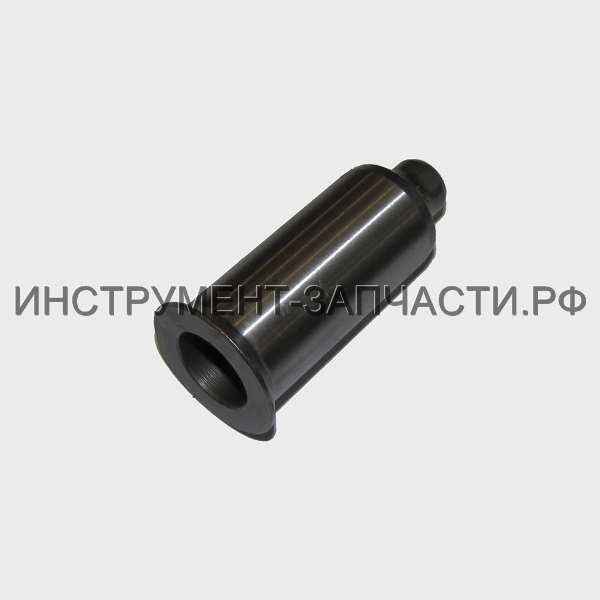

23 13817.5223 Втулка направляющая H-18/1500EV Втулка направляющая H-18/1500EV
Втулка направляющая
Ø20х64х43
Нет в наличии
1 270.00
24 13817.5224 Кольцо резиновое H-18/1500EV Кольцо резиновое H-18/1500EV
Кольцо резиновое
Ø35хØ3
В наличии
2
1 30.00

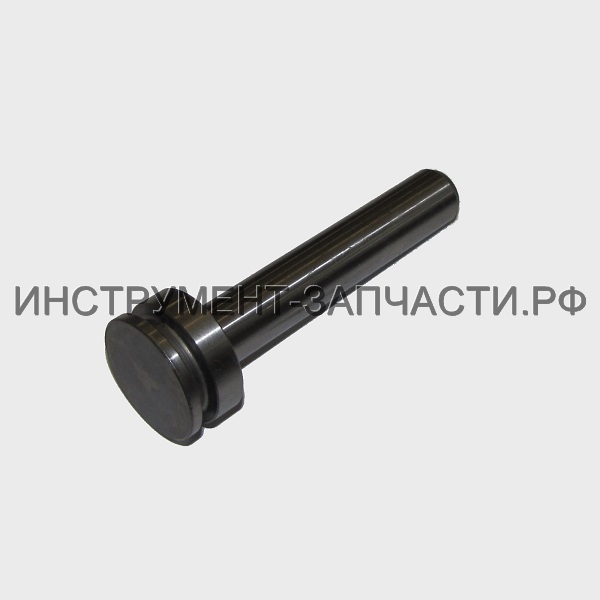

25 13817.5225 Боек H-18/1500EV Боек H-18/1500EV
Боек
Ø20хØ40х129
В наличии
1
1 1,020.00
26 13817.5226 Кольцо резиновое H-18/1500EV Кольцо резиновое H-18/1500EV
Кольцо резиновое
Ø30,4хØ5
Нет в наличии
2 210.00
27 13817.5227 COM_VIRTUEMART_NO_IMAGE_SET Кожух H-18/1500EV
Кожух
Нет в наличии
1 0.00
28 13817.5228 Втулка направляющая H-18/1500EV Втулка направляющая H-18/1500EV
Втулка направляющая
Ø46,5х50х55
В наличии
1
1 280.00

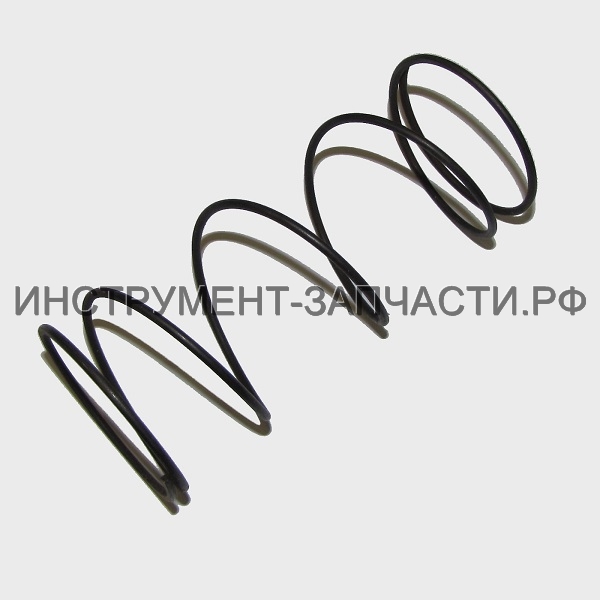

29 13817.5229 Пружина H-18/1500EV Пружина H-18/1500EV
Пружина
L=130хØ2,5
В наличии
1
1 40.00

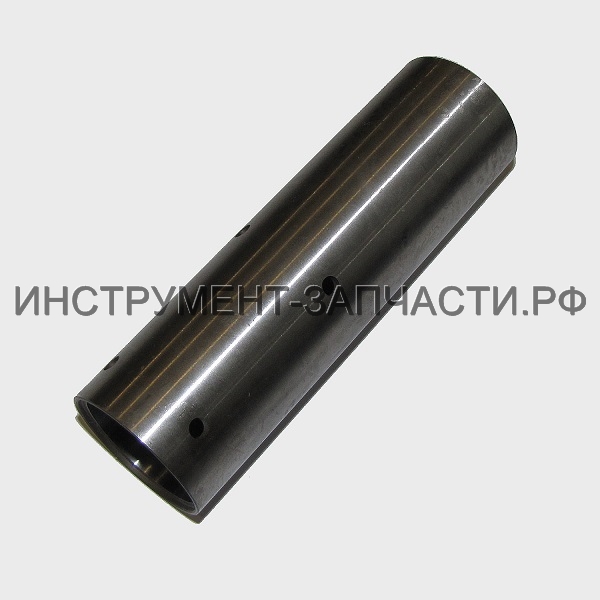

30 13817.5230 Ствол H-18/1500EV Ствол H-18/1500EV
Ствол
Ø40х46х151
В наличии
1
1 560.00

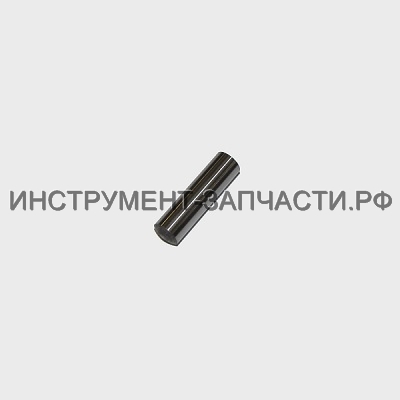

31 13817.5231 Палец поршневой H-18/1500EV Палец поршневой H-18/1500EV
Палец поршневой
Ø10х38
В наличии
1
1 60.00
32 13817.5232 Поршень H-18/1500EV Поршень H-18/1500EV
Поршень
Ø40х35
Нет в наличии
1 180.00

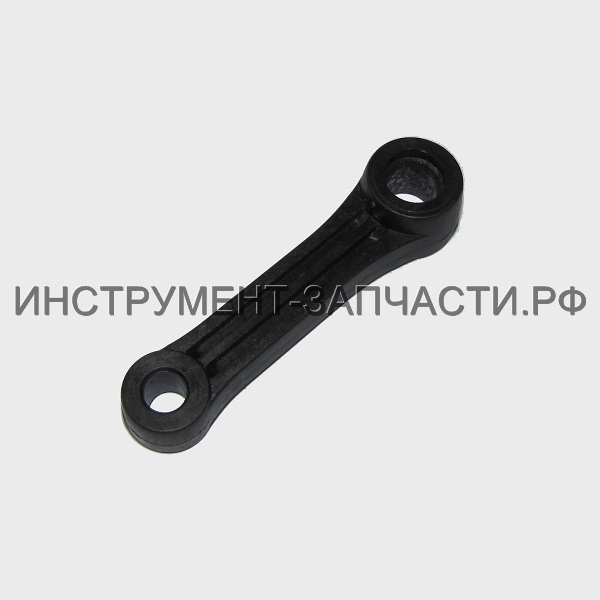

33 13817.5233 Шатун H-18/1500EV Шатун H-18/1500EV
Шатун
Ø14х84хØ10
В наличии
2
1 430.00
34 13817.5234 COM_VIRTUEMART_NO_IMAGE_SET Корпус редуктора H-18/1500EV
Корпус редуктора
Нет в наличии
1 1,720.00
35 13817.5235 COM_VIRTUEMART_NO_IMAGE_SET Винт H-18/1500EV
Винт
ST6,3х32
Нет в наличии
4 10.00

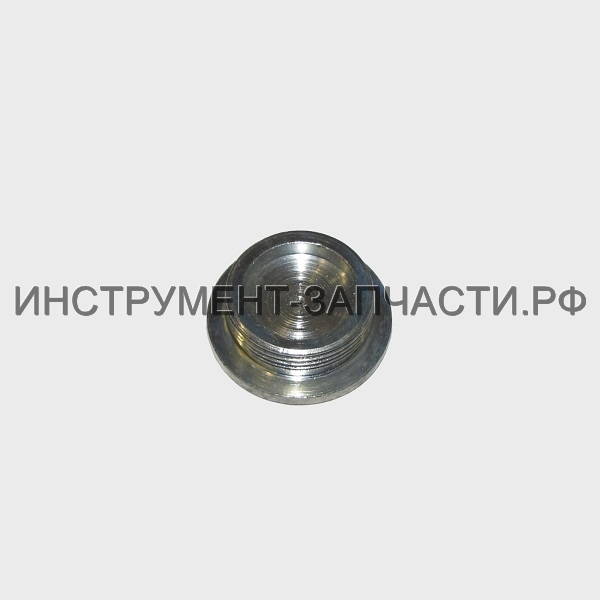

36 13817.5236 Пробка маслозаливная М-18/1500Э Пробка маслозаливная М-18/1500Э
Пробка маслозакладная
М26х15
Нет в наличии
1 110.00
36A
13817.5290
COM_VIRTUEMART_NO_IMAGE_SET Крышка декоративная
Нет данных о товаре
37 13817.5237 Кольцо резиновое H-18/1500EV Кольцо резиновое H-18/1500EV
Кольцо резиновое
Ø20хØ2
В наличии
5
1 30.00

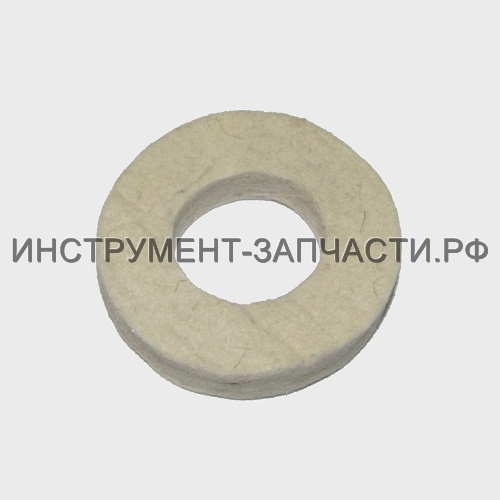

38 13817.5238 Кольцо войлочное H-18/1500EV Кольцо войлочное H-18/1500EV
Кольцо войлочное
Ø41х77х17
В наличии
2
1 60.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
39 13817.5239 COM_VIRTUEMART_NO_IMAGE_SET Винт H-18/1500EV
Винт
M5х12, внутр.шест.S4
Нет в наличии
4 30.00
40 13817.5240 Крышка редуктора H-18/1500EV Крышка редуктора H-18/1500EV
Крышка редуктора
В наличии
1
1 210.00

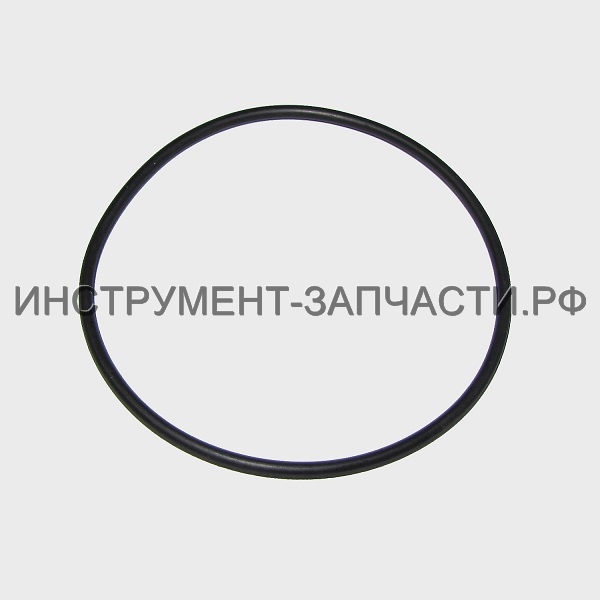

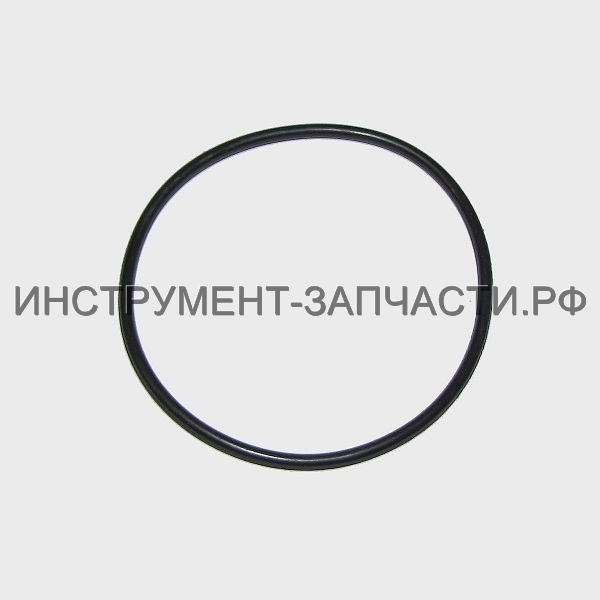

41 13817.5241 Кольцо резиновое H-18/1500EV Кольцо резиновое H-18/1500EV
Кольцо резиновое
Ø80хØ2,65
В наличии
1
1 20.00

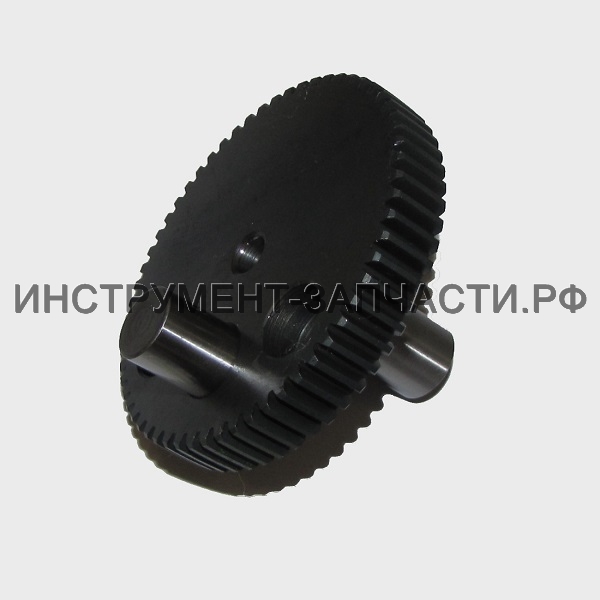

42 13817.5242 Кривошип H-18/1500EV Кривошип H-18/1500EV
Кривошип
Z=60
Нет в наличии
1 1,260.00

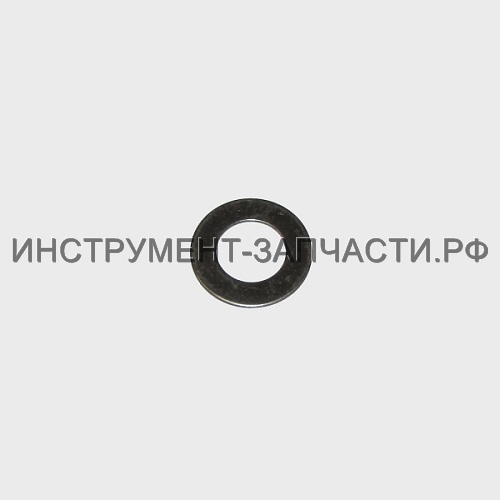

43 13817.5243 Шайба H-18/1500EV Шайба H-18/1500EV
Шайба
Ø16,8х30х1,1
В наличии
1
2 10.00

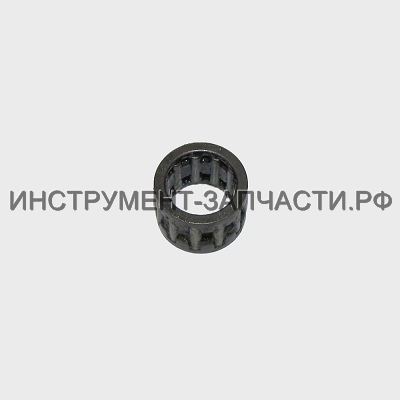

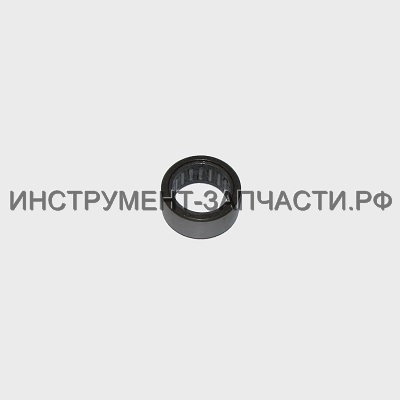

44 13817.5244 Игольчатые роликовые подшипники H-18/1500EV Игольчатые роликовые подшипники H-18/1500EV
Игольчатые роликовые подшипники
RMAO16x22x16
В наличии
3
1 240.00
45 13817.5245 Втулка H-18/1500EV Втулка H-18/1500EV
Втулка
В наличии
1
1 70.00
46 13817.5246 Игольчатые роликовые подшипники H-18/1500EV Игольчатые роликовые подшипники H-18/1500EV
Игольчатые роликовые подшипники
NK20x28x13
В наличии
2
1 230.00
47 13817.5247 COM_VIRTUEMART_NO_IMAGE_SET Сальник в обойме H-18/1500EV
Сальник в обойме
Ø20х31х6
Нет в наличии
2 0.00
48 13817.5248 COM_VIRTUEMART_NO_IMAGE_SET Корпус двигателя H-18/1500EV
Корпус двигателя
Нет в наличии
1 1,010.00
49
13817.5249
COM_VIRTUEMART_NO_IMAGE_SET Планка крепления шнура
Нет данных о товаре
1
50
13817.5250
COM_VIRTUEMART_NO_IMAGE_SET Винт
ST4,2х18
Нет данных о товаре
3

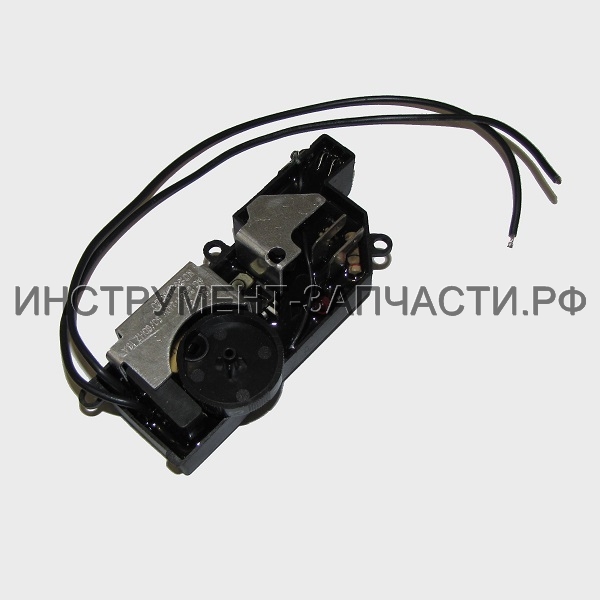

51 13817.5251 Блок электронный H-18/1500EV Блок электронный H-18/1500EV
Блок электронный
TSQ 03, 220V,50Hz,16A
В наличии
1
1 1,140.00
52 13817.5252 COM_VIRTUEMART_NO_IMAGE_SET Ручка накладка H-18/1500EV
Ручка накладка
Нет в наличии
1 0.00

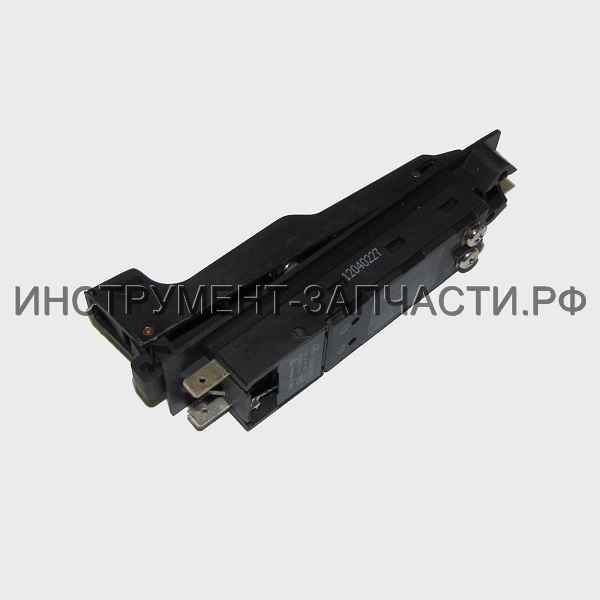

53 13817.5253 Выключатель с конденсатором H-18/1500EV Выключатель с конденсатором H-18/1500EV
Выключатель с конденсатором
JIABEN FA7-14/2© 14(12)A/250V-5E4
В наличии
1
1 630.00
54 13817.5254 COM_VIRTUEMART_NO_IMAGE_SET Индикатор H-18/1500EV
Индикатор
Нет в наличии
1 20.00
55 13817.5255 COM_VIRTUEMART_NO_IMAGE_SET Ручка H-18/1500EV
Ручка
Нет в наличии
1 0.00
56 13817.5256 COM_VIRTUEMART_NO_IMAGE_SET Винт H-18/1500EV
Винт
ST5,5х45
Нет в наличии
1 20.00
58 13817.5258 COM_VIRTUEMART_NO_IMAGE_SET Трубка защитная шнура H-18/1500EV
Трубка защитная шнура
Нет в наличии
1 40.00
59 13817.5259 COM_VIRTUEMART_NO_IMAGE_SET Шнур питания с вилкой H-18/1500EV
Шнур питания с вилкой
H07RN-F/2х1,0мм², L=4м
Нет в наличии
1 1,570.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
60 13817.5260 COM_VIRTUEMART_NO_IMAGE_SET Дроссель H-18/1500EV
Дроссель
0,18μH
Нет в наличии
1 110.00
61 13817.5261 COM_VIRTUEMART_NO_IMAGE_SET Колодка клеммная H-18/1500EV
Колодка клеммная
2х2
Нет в наличии
1 30.00

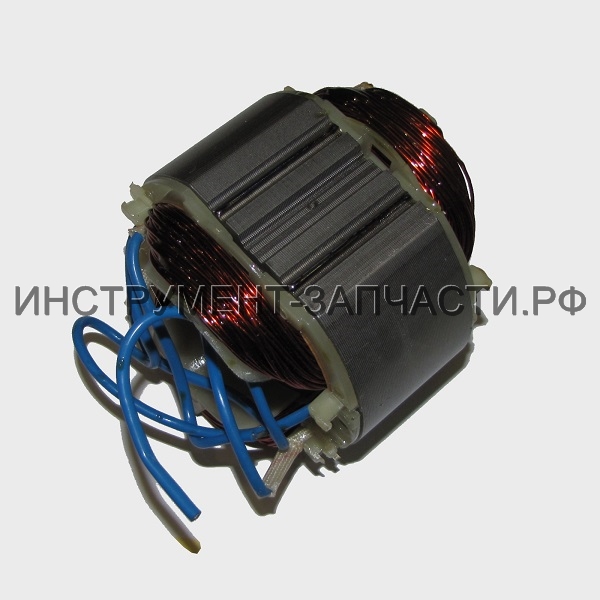

62 13817.5262 Статор H-18/1500EV Статор H-18/1500EV
Статор
Ø94x42
В наличии
2
1 2,480.00
62* 13817.5262-01 COM_VIRTUEMART_NO_IMAGE_SET Статор в сборе H-18/1500EV
Статор*
Ø94x40
Нет в наличии
1 2,480.00
63
13817.5263
COM_VIRTUEMART_NO_IMAGE_SET Винт
ST4,8х58
Нет данных о товаре
2

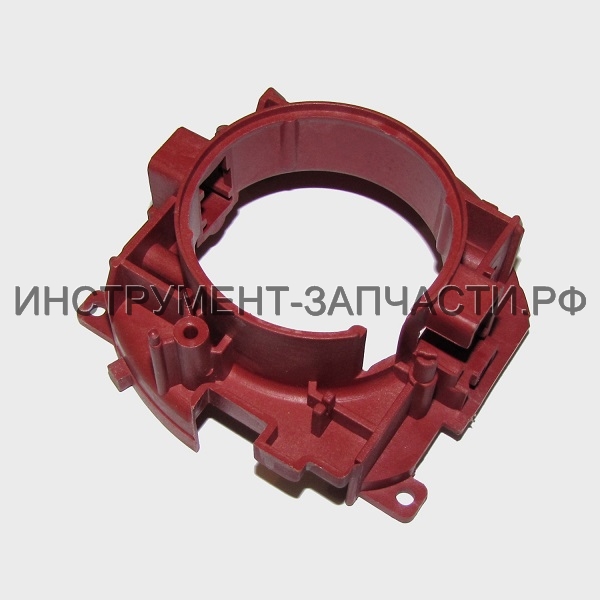

64 13817.5264 Щеткодержатель H-18/1500EV Щеткодержатель H-18/1500EV
Щеткодержатель
В наличии
1
1 380.00

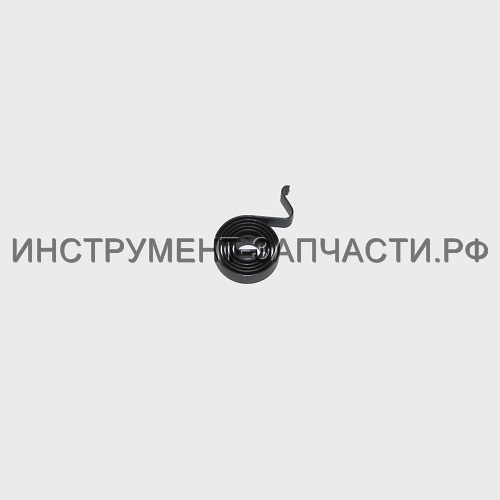

65 13817.5265 Пружина спиральная H-18/1500EV Пружина спиральная H-18/1500EV
Пружина спиральная
В наличии
3
2 20.00

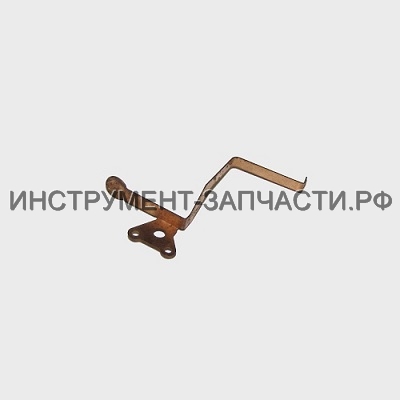

66 13817.5266 Пластина контактная H-18/1500EV Пластина контактная H-18/1500EV
Пластина контактная
В наличии
2
1 30.00
67 13817.5267 COM_VIRTUEMART_NO_IMAGE_SET Винт H-18/1500EV
Винт
ST3,5х16
Нет в наличии
11 10.00
68 13817.5268 Пластина H-18/1500EV Пластина H-18/1500EV
Пластина
В наличии
1
2 20.00

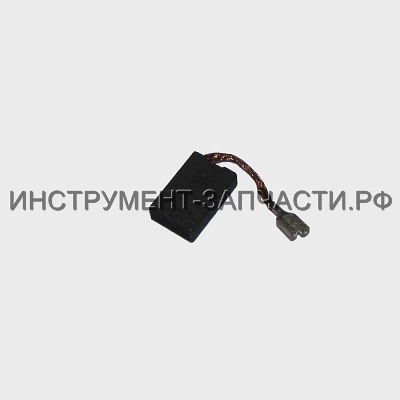

69 13817.5269 Щетка электрическая H-18/1500EV Щетка электрическая H-18/1500EV
Щетка электрическая
7х22х26
В наличии
4
2 130.00

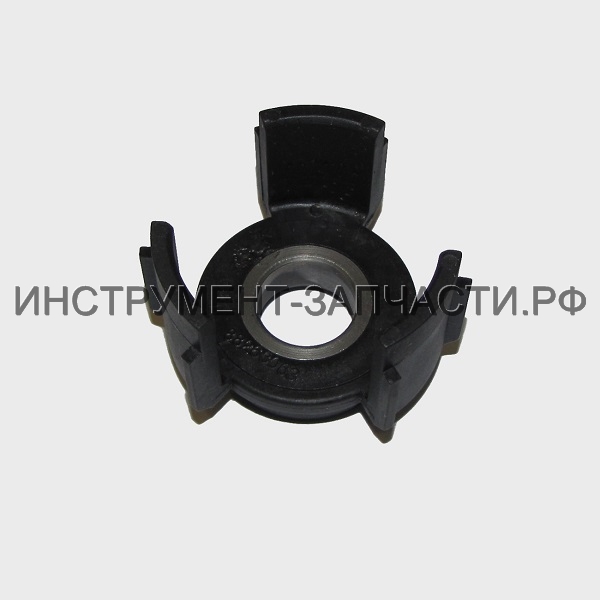

70 13817.5270 Обойма щеткодержателя H-18/1500EV Обойма щеткодержателя H-18/1500EV
Обойма щеткодержателя
В наличии
3
2 40.00

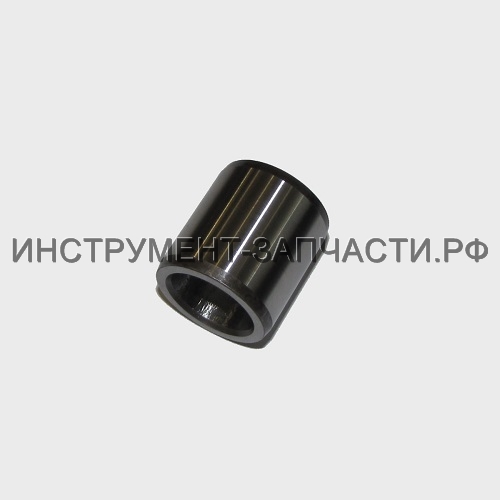

71 13817.5271 Втулка H-18/1500EV Втулка H-18/1500EV
Втулка
В наличии
1
1 180.00
71А 13817.5299 COM_VIRTUEMART_NO_IMAGE_SET Втулка H-18/1500EV
Втулка
Нет в наличии
1 130.00
72 13817.5272 Якорь H-18/1500EV Якорь H-18/1500EV
Якорь
Ø56,7х42
Нет в наличии
1 4,770.00

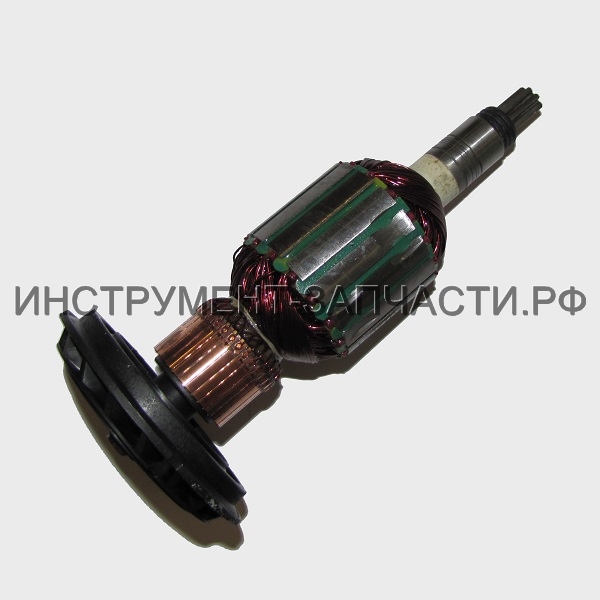

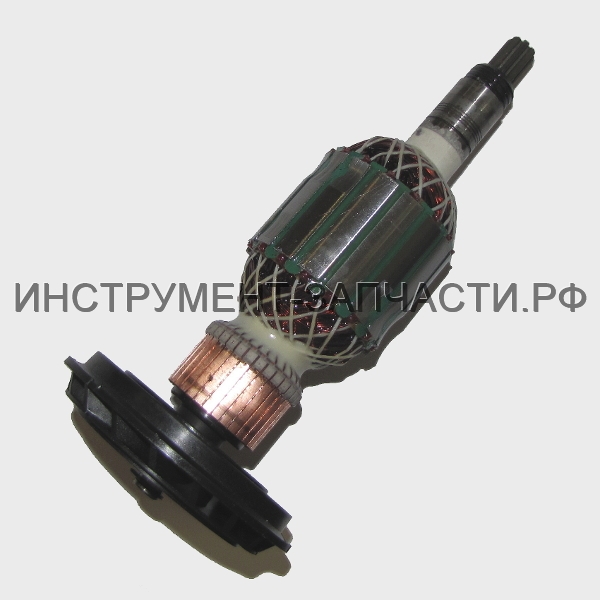

72* 13817.5272-01 Якорь с вентилятором H-18/1500EV Якорь с вентилятором H-18/1500EV
Якорь*
Ø56,7х40
Нет в наличии
1 4,540.00
73 13817.5273 Корпус подшипника H-18/1500EV Корпус подшипника H-18/1500EV
Корпус подшипника
В наличии
1
1 110.00
74
13817.5274
COM_VIRTUEMART_NO_IMAGE_SET Подшипник шариковый
6200-2RS (10х30х9)
Нет данных о товаре
1
74 6200-2RS Подшипник 180200/6200-2RS Подшипник 180200/6200-2RS
Подшипник шариковый
6200-2RS (10х30х9)
Альтернатива
В наличии
50
1 50.00
74А
13817.5300
COM_VIRTUEMART_NO_IMAGE_SET Кольцо стопорное
В10
Нет данных о товаре
1
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
75 13817.5275 Кольцо резиновое H-18/1500EV Кольцо резиновое H-18/1500EV
Кольцо резиновое
Ø30хØ2
В наличии
4
1 20.00
76 13817.5276 Крышка подшипника H-18/1500EV Крышка подшипника H-18/1500EV
Крышка подшипника
М32х16
Нет в наличии
1 130.00
77 13817.5277 COM_VIRTUEMART_NO_IMAGE_SET Крышка декоративная H-18/1500EV
Крышка декоративная
Нет в наличии
1 60.00
78 13817.5278 COM_VIRTUEMART_NO_IMAGE_SET Крышка подшипника М-18/1500Э
Крышка корпуса
Нет в наличии
1 480.00
79 13817.5279 COM_VIRTUEMART_NO_IMAGE_SET Винт H-18/1500EV
Винт
ST5,5х25
Нет в наличии
10 10.00
80 13817.5280 COM_VIRTUEMART_NO_IMAGE_SET Шайба зубчатая М-18/1500Э
Шайба зубчатая
Нет в наличии
2 30.00
81 13817.5281 COM_VIRTUEMART_NO_IMAGE_SET Держатель зубчатый H-18/1500EV
Держатель зубчатый
Нет в наличии
2 40.00
82 13817.5282 COM_VIRTUEMART_NO_IMAGE_SET Хомут H-18/1500EV
Хомут
Нет в наличии
1 130.00
83 13817.5283 COM_VIRTUEMART_NO_IMAGE_SET Болт H-18/1500EV
Болт
M8х130
Нет в наличии
1 70.00
84 13817.5284 COM_VIRTUEMART_NO_IMAGE_SET Рукоятка H-18/1500EV
Рукоятка
Нет в наличии
1 360.00
85 13817.5285 COM_VIRTUEMART_NO_IMAGE_SET Маховик H-18/1500EV
Маховик
Нет в наличии
1 80.00

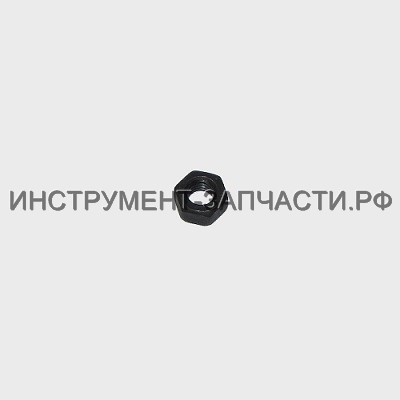

86 13817.5286 Гайка H-18/1500EV Гайка H-18/1500EV
Гайка
М8
В наличии
2
1 20.00
87 13817.5287 COM_VIRTUEMART_NO_IMAGE_SET Крышка маховика H-18/1500EV
Крышка маховика
Нет в наличии
1 30.00
88
13817.5288
COM_VIRTUEMART_NO_IMAGE_SET Ключ шестигранный
S10
Нет данных о товаре
1
89
13817.5289
COM_VIRTUEMART_NO_IMAGE_SET Отвертка
Нет данных о товаре
1
90
13817.5291
COM_VIRTUEMART_NO_IMAGE_SET Ключ специальный
Нет данных о товаре
1
91 13817.5292 COM_VIRTUEMART_NO_IMAGE_SET Шайба H-18/1500EV
Тюбик со смазкой
Нет в наличии
1 70.00
93 13817.5293 COM_VIRTUEMART_NO_IMAGE_SET Крышка задняя H-18/1500EV
Крышка задняя
Нет в наличии
1 650.00

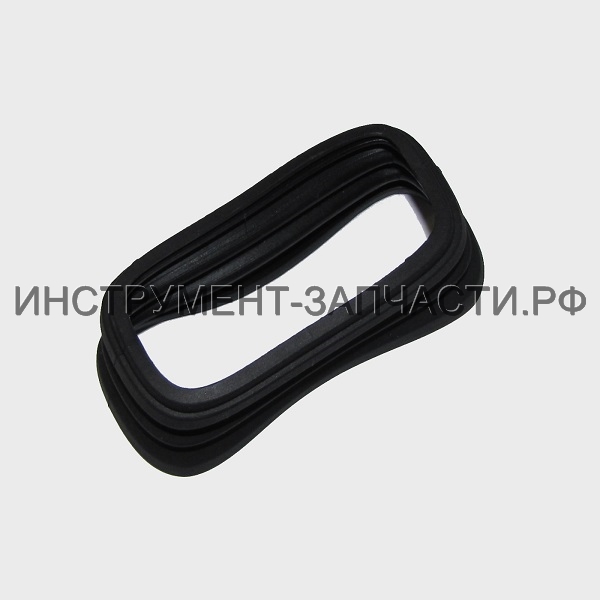

94 13817.5294 Оболочка демпфера H-18/1500EV Оболочка демпфера H-18/1500EV
Оболочка демпфера
В наличии
1
1 130.00

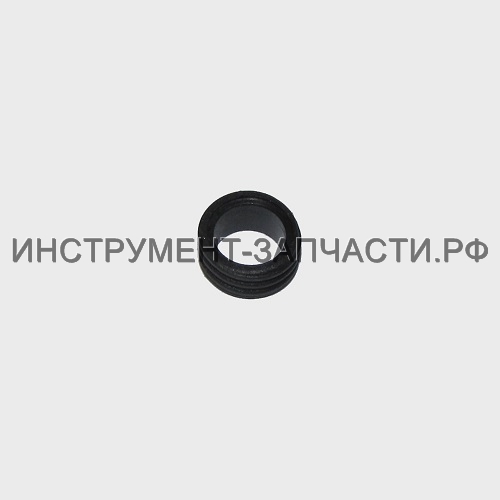

95 13817.5295 COM_VIRTUEMART_NO_IMAGE_SET Кольцо демпфера H-18/1500EV
Кольцо демпфера
Ø10,8хØ18х6
Нет в наличии
2 20.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
96 13817.5296 Пружина демпфера H-18/1500EV Пружина демпфера H-18/1500EV
Пружина демпфера
В наличии
1
1 80.00
97 13817.5297 COM_VIRTUEMART_NO_IMAGE_SET Корпус демпфера H-18/1500EV
Корпус демпфера
Нет в наличии
1 80.00
98 13817.5298 COM_VIRTUEMART_NO_IMAGE_SET Винт H-18/1500EV
Винт
M6х50 (Ø18)
Нет в наличии
2 30.00
99
COM_VIRTUEMART_NO_IMAGE_SET Шайба
Нет данных о товаре
2
1 1 2 2 3 3 4 4 5 5 6 6 7 7 8 8 9 9 10 10 11 11 12 12 13 13 14 14 15 15 16 16 17 17 18 18 18 18 19 19 20 20 21 21 22 22 23 23 24 24 25 25 26 26 26 26 27 27 28 28 29 29 30 30 31 31 32 32 33 33 34 34 35 35 36 36 37 37 38 38 39 39 40 40 41 41 42 42 43 43 43 43 44 44 45 45 46 46 47 47 48 48 49 49 50 50 50 50 51 51 52 52 53 53 54 54 55 55 56 56 58 58 59 59 60 60 61 61 62 62 62* 62* 63 63 64 64 65 65 66 66 67 67 67 67 67 67 67 67 68 68 69 69 69 69 70 70 71 71 72 72 72* 72* 73 73 74 74 75 75 76 76 77 77 78 78 79 79 79 79 79 79 79 79 80 80 80 80 81 81 81 81 82 82 83 83 84 84 85 85 86 86 87 87 88 88 89 89 90 90 91 91 93 93 94 94 95 95 96 96 97 97 98 98 99 99 99 99

Корзина

Ваша корзина пуста!
