ДУ-13/650Э (340.*) ЭКСПОРТ с 06.04.2016

Дрель ударная ДУ-13/650Э (340.*) ЭКСПОРТ
Схема актуальна для изделий, у которых серийный номер начинается с 340.
Рис. 1
Рис. 1
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
1 00.02.03.01.04
13813.3041
Винт 4х16 Винт 4х16
Винт
Винт 2-4х16.016 ГОСТ 10621-80
В наличии
12
8 20.00
3 340.05.00.01.00
13008.5503
COM_VIRTUEMART_NO_IMAGE_SET Корпус-накладка ДУ-13/650Э
Корпус-накладка
Нет в наличии
1 80.00
4
340.05.00.02.00
13008.5605
COM_VIRTUEMART_NO_IMAGE_SET Скоба подвесная
Нет данных о товаре
1
5
340.05.00.03.00
13008.5604
COM_VIRTUEMART_NO_IMAGE_SET Штифт резиновый
Нет данных о товаре
2
6 228.04.03.02.00
13008.5506

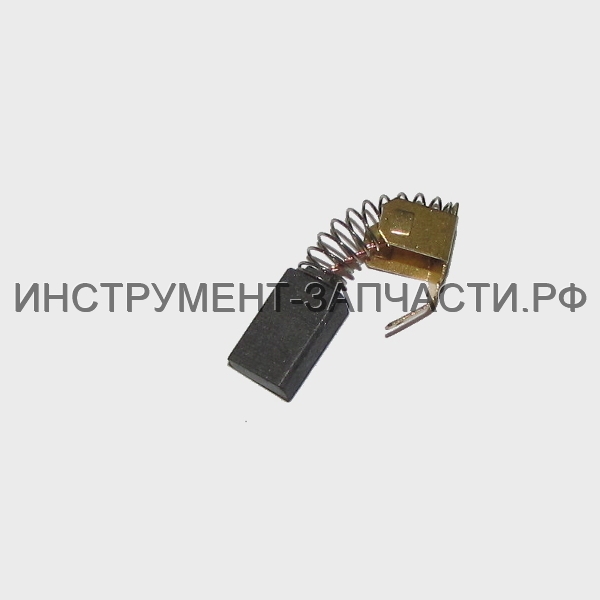

Щётка электрическая Щётка электрическая
Щетка электрическая
1002-000574
В наличии
6
2 60.00
7 228.04.03.01.00
13008.5409

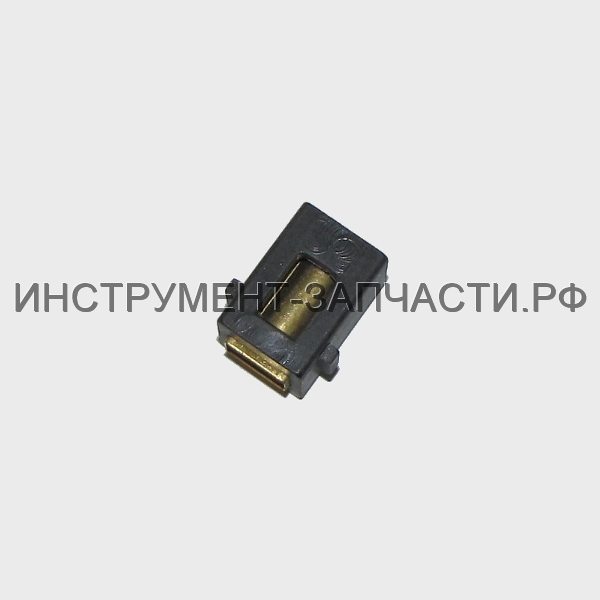

Корпус щёткодержателя в сборе Корпус щёткодержателя в сборе
Корпус щеткодержателя
В наличии
10
2 50.00
8 225.04.03.03.00
13008.5407
Колпачок щёткодержателя Колпачок щёткодержателя
Разъем клеммный
Наконечник ST1100802 (334231000)
В наличии
10
2 20.00
9 225.04.03.05.10
13008.5609
COM_VIRTUEMART_NO_IMAGE_SET Стержень ферритовый с выводами
Дроссель
Нет в наличии
2 20.00
340.03.01.00.00
COM_VIRTUEMART_NO_IMAGE_SET Щит промежуточный в сборе
Нет данных о товаре
1
10 00.02.99.01.17
13008.5510
COM_VIRTUEMART_NO_IMAGE_SET Кольцо пружинное ДУ-13/650Э
Кольцо пружинное
Кольцо В16.60С2А ГОСТ 13943-86
Нет в наличии
1 30.00
11 00.01.01.01.08
13008.5615
Подшипник шариковый 688Z ДУ-650ЭР Подшипник шариковый 688Z ДУ-650ЭР
Подшипник шариковый
688.2RS (8х16х5)
В наличии
2
1 90.00
12
340.03.01.01.00
13008.5411
COM_VIRTUEMART_NO_IMAGE_SET Кольцо войлочное
Ø8хØ16х3
Нет данных о товаре
1
13
340.03.01.02.00
13008.5513
COM_VIRTUEMART_NO_IMAGE_SET Щит с наковальней
Нет данных о товаре
1
14
340.03.01.03.00
13008.5413
COM_VIRTUEMART_NO_IMAGE_SET Кольцо резиновое
Ø9хØ18,5х2
Нет данных о товаре
1
15 00.01.01.01.36
71206.0935
COM_VIRTUEMART_NO_IMAGE_SET 00.01.01.01.36 Подшипник шариковый 609-2RS
Подшипник шариковый
609.2RS (9х24х7)
Нет в наличии
1 90.00
15 609-2RS Подшипник 180609/609-2RS Подшипник 180609/609-2RS
Подшипник шариковый
609-2RS (9х24х7)
Альтернатива
В наличии
111
1 40.00
16 340.04.01.02.00
13008.5415
COM_VIRTUEMART_NO_IMAGE_SET Якорь с вентилятором Д-13/650Э
Якорь с вентилятором
220V, Ø35х40
Нет в наличии
1 860.00
17 00.01.01.01.06
71206.0726
COM_VIRTUEMART_NO_IMAGE_SET Подшипник шариковый 607Z Д-500
Подшипник шариковый
607.2Z (7х19х6)
В наличии
8
1 90.00
17 607-2RS Подшипник 180607/607-2RS Подшипник 180607/607-2RS
Подшипник шариковый
607-2RS (7х19х6)
Альтернатива
В наличии
50
1 40.00
18 340.04.01.00.00
13008.5417
COM_VIRTUEMART_NO_IMAGE_SET Статор Д-13/650Э
Статор
220V, Ø58,5х40
Нет в наличии
1 630.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
19 00.02.99.02.03
87510.1010
Кольцо стопорное В10 ДУ-1000ЭР;Д-1050Р;ЛШМ-900 Кольцо стопорное В10 ДУ-1000ЭР;Д-1050Р;ЛШМ-900
Кольцо пружинное
Кольцо В10.60С2А ГОСТ 13942-86
В наличии
4
1 20.00
20
340.03.00.01.00
13008.5520
COM_VIRTUEMART_NO_IMAGE_SET Колесо зубчатое
Z=41
Нет данных о товаре
1
21 340.03.00.02.00
13008.5420
COM_VIRTUEMART_NO_IMAGE_SET Кольцо пружинное (круглое) Д-13/650Э
Кольцо пружинное (круглое)
Кольцо В15.60С2А ГОСТ 13942-86
Нет в наличии
1 30.00
22 00.01.01.01.17
13008.5421
COM_VIRTUEMART_NO_IMAGE_SET Подшипник 6002RS ДП-2000
Подшипник шариковый
6002.2RS (15х32х9)
В наличии
11
1 130.00
22 6002-2RS Подшипник 180102/6002-2RS Подшипник 180102/6002-2RS
Подшипник шариковый
6002-2RS (15х32х9)
Альтернатива
В наличии
49
1 50.00
23 340.03.00.03.00
13008.5523
COM_VIRTUEMART_NO_IMAGE_SET Пружина ДУ-13/650Э
Пружина
Нет в наличии
1 10.00
24
340.03.00.04.00
82700.1004
COM_VIRTUEMART_NO_IMAGE_SET Шпонка сегментная
3x3,7x10
Нет данных о товаре
1
25
340.03.00.05.00
13008.5525
COM_VIRTUEMART_NO_IMAGE_SET Шпиндель
Нет данных о товаре
1
26
340.03.00.06.00
13008.5424
COM_VIRTUEMART_NO_IMAGE_SET Манжета
Нет данных о товаре
1
27 00.20.10.02.00
13008.5425
Патрон сверлильный с ключом 13мм, 1/2 Патрон сверлильный с ключом 13мм, 1/2"х20 UNF
Патрон сверлильный с ключом
Ø1,5-13мм (½”-20UNF)
Нет в наличии
1 250.00
28 00.02.04.01.29
84730.5950
Винт фиксирующий M6Lх20 Д-550 ЭР Винт фиксирующий M6Lх20 Д-550 ЭР
Винт фиксирующий
Винт В2.M6LH-6ex22.18.016 ГОСТ 17475-80
В наличии
6
1 20.00
29
340.05.00.04.00
13008.5624
COM_VIRTUEMART_NO_IMAGE_SET Сальник
Нет данных о товаре
1
31
340.03.00.07.00
13008.5531
COM_VIRTUEMART_NO_IMAGE_SET Рычаг переключатель режима работы
Нет данных о товаре
1
32
340.03.00.08.00
13008.5532
COM_VIRTUEMART_NO_IMAGE_SET Кнопка режима сверления
Нет данных о товаре
1
33
340.03.00.09.00
13008.5533
COM_VIRTUEMART_NO_IMAGE_SET Кнопка режима бурения
Нет данных о товаре
1
34 340.05.00.05.00
13008.5534
COM_VIRTUEMART_NO_IMAGE_SET Корпус ДУ-13/650Э
Корпус
Нет в наличии
1 90.00
35 00.10.01.01.19
13008.5430
Выключатель в сборе Выключатель в сборе
Выключатель
KEDU 071104001 EN61058 4(4) A 250V 5E4
В наличии
22
1 450.00
36 225.04.00.01.00
13008.5628
COM_VIRTUEMART_NO_IMAGE_SET Проводник с пластиной контактной
Контакт-земля
Нет в наличии
1 10.00
37 00.10.04.01.15
13008.5537
COM_VIRTUEMART_NO_IMAGE_SET Конденсатор Д-13/650Э
Конденсатор
TNS-3H 0,22μF(X2)+2X2200PF(Y2) 250V~M 25/085/21/C
Нет в наличии
1 50.00
38 00.02.03.01.03
13008.5629
COM_VIRTUEMART_NO_IMAGE_SET Винт 4х14 ДУ-650ЭР
Винт
Винт 2-4х14.016 ГОСТ 10621-80
Нет в наличии
2 20.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
39
225.04.00.03.00
13008.5630
COM_VIRTUEMART_NO_IMAGE_SET Планка фиксации шнура
Нет данных о товаре
1
40 02.04.00.03.00
13008.5434
COM_VIRTUEMART_NO_IMAGE_SET Трубка защитная шнура ДУ-780ЭР
Трубка защитная
В наличии
11
1 30.00
41 00.10.02.01.01
76755.4101
Шнур питания  вилкой 2х0,75 Шнур питания вилкой 2х0,75
Шнур питания с вилкой
H05VV-F/2х0,75мм²; L=3,2м
Нет в наличии
1 200.00
227.02.02.00.00
13009.5047
COM_VIRTUEMART_NO_IMAGE_SET Ручка боковая в сборе Д-13/650Э
Ручка боковая в сборе
Нет в наличии
1 180.00
42
04.02.02.05.00
10122.723175.001
COM_VIRTUEMART_NO_IMAGE_SET Рукоятка
Нет данных о товаре
1
43
227.02.02.01.00
10122.733143.001
COM_VIRTUEMART_NO_IMAGE_SET Хомут
Нет данных о товаре
1
44 00.02.04.02.06
1002-000268
COM_VIRTUEMART_NO_IMAGE_SET Болт специальный
Болт
Болт M8-6gx120 Каталог изд.ОАО "КамАЗ"
Нет в наличии
1 30.00
45
04.02.02.01.00
13009.5048
COM_VIRTUEMART_NO_IMAGE_SET Ограничитель глубины сверления
Нет данных о товаре
1
1 1 3 3 4 4 5 5 5 5 6 6 7 7 8 8 9 9 10 10 11 11 12 12 13 13 14 14 15 15 16 16 17 17 18 18 19 19 20 20 21 21 22 22 23 23 24 24 25 25 26 26 27 27 28 28 29 29 31 31 32 32 33 33 34 34 35 35 36 36 37 37 38 38 39 39 40 40 41 41 42 42 43 43 44 44 45 45
