ДУ-16/1200ЭРП2 (330.*) с 15.05.2015

Дрель ударная ДУ-16/1200ЭРП2 (330.*) Интерскол
Схема актуальна для изделий, у которых серийный номер начинается с 330.
Рис. 1
Рис. 1
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
1 00.02.04.01.29 Винт фиксирующий M6Lх20 Д-550 ЭР Винт фиксирующий M6Lх20 Д-550 ЭР
Винт фиксирующий
M6Lx20
В наличии
3
1 20.00
2/73 00.20.10.02.00 Патрон сверлильный с ключом 13мм, 1/2 Патрон сверлильный с ключом 13мм, 1/2"х20 UNF
Патрон сверлильный c ключом
3-16мм 1/2"-20UNF (c ключом)
Нет в наличии
1 250.00
3 00.02.99.01.01 Кольцо стопорное А32 УШМ-2000 Кольцо стопорное А32 УШМ-2000
Кольцо пружинное
А32
В наличии
5
2 20.00
4 04.03.01.02.00 COM_VIRTUEMART_NO_IMAGE_SET Шайба ДУ-1000ЭР
Шайба
Ø32
Нет в наличии
3 20.00
5 04.03.01.03.00 COM_VIRTUEMART_NO_IMAGE_SET Кольцо ДУ-1000ЭР
Кольцо фетровое
Ø18xØ32x4
В наличии
2
1 20.00
6 04.03.01.04.00 COM_VIRTUEMART_NO_IMAGE_SET Шайба резиновая ДУ-1000ЭР
Шайба резиновая
Ø32xØ22x3.5
Нет в наличии
1 20.00
7 330.03.00.02.00 Шпиндель ДУ-22/1200ЭРП2 Шпиндель ДУ-22/1200ЭРП2
Шпиндель
В наличии
1
1 230.00
8
04.03.01.05.00
COM_VIRTUEMART_NO_IMAGE_SET Пружина
Ø18.2x9
Нет данных о товаре
1
9 00.01.01.01.17 COM_VIRTUEMART_NO_IMAGE_SET Подшипник 6002RS ДП-2000
Подшипник шариковый
6002.2RS (15х32х9)
В наличии
6
1 140.00
9 6002-2RS Подшипник 180102/6002-2RS Подшипник 180102/6002-2RS
Подшипник шариковый
6002-2RS (15х32х9)
Альтернатива
В наличии
101
1 50.00
10 00.02.10.03.00 Шарик Шарик
Ø3
В наличии
15
2 20.00
11 330.03.00.03.00 COM_VIRTUEMART_NO_IMAGE_SET Храповик ДУ-22/1200ЭРП2
Храповик 149.03.01.06.00 ДУ-16/1050
33025400101
В наличии
1
1 60.00
12 330.03.00.04.00 COM_VIRTUEMART_NO_IMAGE_SET Храповик ДУ-22/1200ЭРП2
Храповик 149.03.01.02.00
33025500101
В наличии
1
1 60.00
13 00.02.03.01.39 COM_VIRTUEMART_NO_IMAGE_SET Винт 4х50 ДУ-750 ЭР
Винт
4х48
В наличии
5
4 10.00

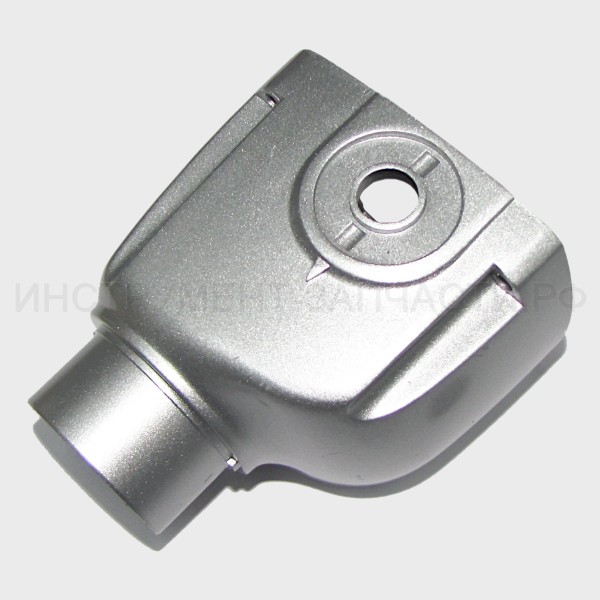

14 330.03.00.01.00 COM_VIRTUEMART_NO_IMAGE_SET Корпус редуктора ДУ-22/1200ЭРП2
Корпус редуктора
В наличии
1
1 310.00
15 04.03.00.03.00 COM_VIRTUEMART_NO_IMAGE_SET Кольцо уплотнительное ДУ-1000ЭР
Кольцо уплотнительное
Ø12х1,9
В наличии
5
2 10.00
16 330.03.00.05.00 COM_VIRTUEMART_NO_IMAGE_SET Кольцо регулировочное ДУ-22/1200ЭРП2
Кольцо регулировочное
В наличии
1
1 70.00

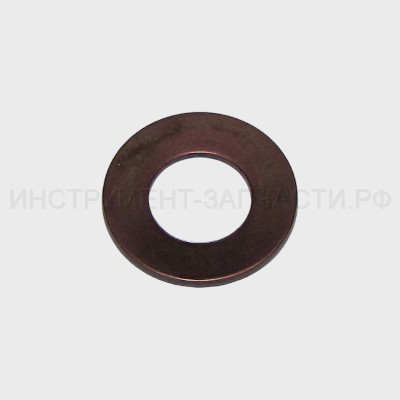

17 330.03.00.06.00 COM_VIRTUEMART_NO_IMAGE_SET Шайба тарельчатая ДУ-22/1200ЭРП2
Шайба тарельчатая
Нет в наличии
2 60.00
18 330.03.00.07.00 Шайба ДУ-22/1200ЭРП2 Шайба ДУ-22/1200ЭРП2
Шайба
В наличии
1
1 70.00
19 00.02.10.06.00 Шарик 5 мм Шарик 5 мм
Шарик
Ø5
В наличии
9
10 10.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
20 330.03.00.07.00 Шайба ДУ-22/1200ЭРП2 Шайба ДУ-22/1200ЭРП2

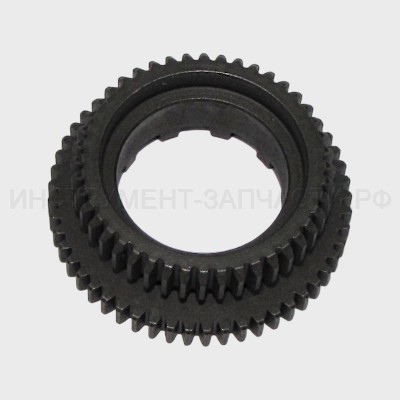

Блок шестерен
В наличии
1
1 70.00
21 330.03.00.08.00 Втулка шлицевая ДУ-22/1200ЭРП2 Втулка шлицевая ДУ-22/1200ЭРП2
Втулка шлицевая
В наличии
1
1 230.00
22 04.03.00.04.00 COM_VIRTUEMART_NO_IMAGE_SET Шарик Д 4,7 ДУ-1000ЭР
Шарик стальной
Ø4,7
В наличии
4
1 30.00
23 04.03.00.05.00 COM_VIRTUEMART_NO_IMAGE_SET Пружина ДУ-1000ЭР
Пружина
Ø4,7х10
В наличии
2
1 20.00
24 330.03.01.01.00 Переключатель скорости ДУ-22/1200ЭРП2 Переключатель скорости ДУ-22/1200ЭРП2
Переключатель скорости
В наличии
1
1 40.00
25 00.02.04.01.01 Винт М4х10 УШМ-115 Винт М4х10 УШМ-115
Винт
М4х10
В наличии
90
1 10.00
26 00.02.02.01.04 Шайба гроверная ДУ-1000ЭР Шайба гроверная ДУ-1000ЭР
Шайба пружинная
Ø4
В наличии
54
1 10.00
27 330.03.01.02.00 Рычаг переключателя скорости ДУ-22/1200ЭРП2 Рычаг переключателя скорости ДУ-22/1200ЭРП2
Рычаг переключателя скорости
В наличии
1
1 40.00

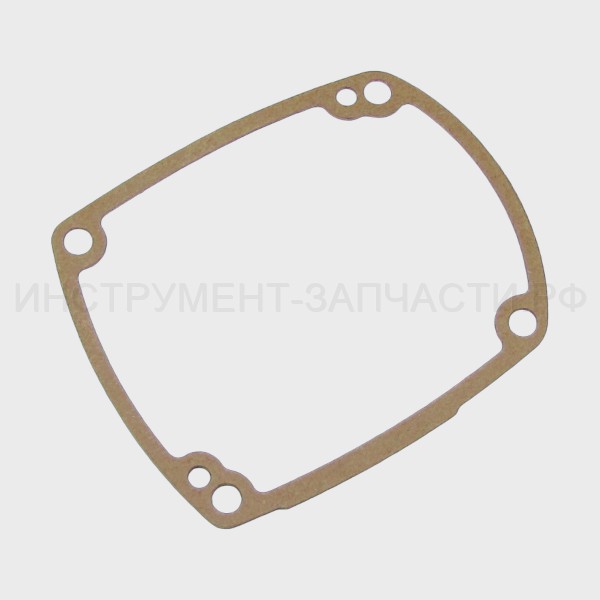

28 330.03.00.09.00 COM_VIRTUEMART_NO_IMAGE_SET Прокладка ДУ-22/1200ЭРП2
Прокладка
Нет в наличии
1 10.00
29 00.01.02.01.02 Подшипник роликовый НК061009 Подшипник роликовый НК061009
Подшипник игольчатый
HK061009 (6х10х9)
В наличии
1
2 100.00
30 00.02.02.02.11 Шайба 6-11-0,5/Б ДУ-1000ЭР Шайба 6-11-0,5/Б ДУ-1000ЭР
Шайба
Ø6xØ11x0.5
В наличии
10
2 20.00
31 330.03.00.10.00 Вал промежуточный ДУ-22/1200ЭРП2 Вал промежуточный ДУ-22/1200ЭРП2
Вал промежуточный
В наличии
3
1 200.00
32 04.03.02.03.01 Шпонка ДУ-1000ЭР Шпонка ДУ-1000ЭР
Шпонка
3х3,7х10
В наличии
1
1 20.00
33 330.03.00.11.00 Колесо зубчатое ДУ-22/1200ЭРП2 Колесо зубчатое ДУ-22/1200ЭРП2
Колесо зубчатое
В наличии
1
1 100.00

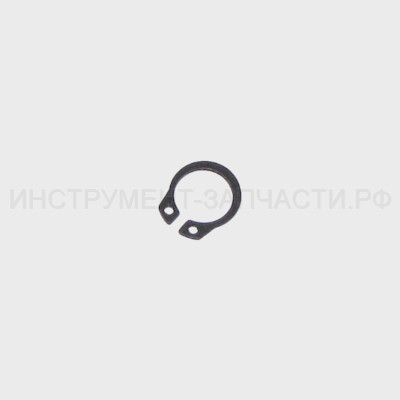

34 00.02.99.02.03 Кольцо стопорное В10 ДУ-1000ЭР;Д-1050Р;ЛШМ-900 Кольцо стопорное В10 ДУ-1000ЭР;Д-1050Р;ЛШМ-900
Кольцо пружинное
В10
В наличии
23
1 20.00
35 00.01.02.01.35 COM_VIRTUEMART_NO_IMAGE_SET Подшипник игольчатый УШМ-115_125/1000
Подшипник игольчатый
HK091310
В наличии
4
1 60.00

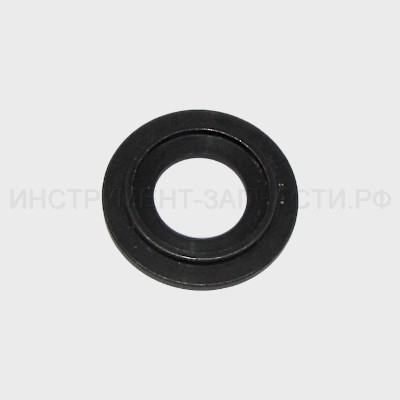

36 57.03.03.05.00 Сальник ДУ-16/1000ЭР Сальник ДУ-16/1000ЭР
Сальник
Нет в наличии
2 30.00
37 330.03.02.01.00 Штифт ДУ-22/1200ЭРП2 Штифт ДУ-22/1200ЭРП2
Штифт
В наличии
1
2 10.00
38 227.05.00.03.00 COM_VIRTUEMART_NO_IMAGE_SET Планка переключателя режимов ДУ-22/1200ЭРП2
Планка переключателя режимов
В наличии
2
1 20.00
39 330.03.02.02.00 Корпус переключателя ДУ-22/1200ЭРП2 Корпус переключателя ДУ-22/1200ЭРП2
Корпус переключателя
В наличии
1
1 10.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
40 150.03.03.02.00 Переключатель режимов ДУ-13/810ЭР Переключатель режимов ДУ-13/810ЭР
Переключатель режимов
В наличии
4
1 10.00
41 150.03.03.06.00 Пружина ДУ-13/810ЭР Пружина ДУ-13/810ЭР
Пружина
Ø18.2x9
В наличии
2
1 10.00
42 150.03.03.07.00 Ось ДУ-13/810ЭР Ось ДУ-13/810ЭР
Ось
В наличии
2
1 20.00
43 150.03.03.08.00 Скоба направляющая 1 ДУ-13/810ЭР Скоба направляющая 1 ДУ-13/810ЭР
Скоба направляющая 1
В наличии
2
1 30.00
44 150.03.03.09.00 Скоба переключателя ДУ-13/810ЭР Скоба переключателя ДУ-13/810ЭР
Скоба переключателя
В наличии
2
1 30.00
45 150.03.03.10.00 Скоба направляющая 2 ДУ-13/810ЭР Скоба направляющая 2 ДУ-13/810ЭР
Скоба направляющая 2
В наличии
2
1 30.00
46 330.03.02.03.00 Щит промежуточный ДУ-22/1200ЭРП2 Щит промежуточный ДУ-22/1200ЭРП2
Щит промежуточный
В наличии
1
1 230.00
47 149.03.03.07.00 COM_VIRTUEMART_NO_IMAGE_SET Прокладка
Ø9xØ24x0.2
Нет в наличии
1 30.00
48 150.03.03.06.00 Пружина ДУ-13/810ЭР Пружина ДУ-13/810ЭР
Кольцо резиновое
Ø8xØ19x1
В наличии
2
1 10.00
49 00.01.01.01.43 Подшипник 609 RS Подшипник 609 RS
Подшипник шариковый
609RS (9х24х7)
В наличии
5
1 100.00
49 609-2RS Подшипник 180609/609-2RS Подшипник 180609/609-2RS
Подшипник шариковый
609-2RS (9х24х7)
Альтернатива
В наличии
89
1 40.00
50 00.02.99.01.05 COM_VIRTUEMART_NO_IMAGE_SET Кольцо стопорное В12 ДП-1600
Кольцо пружинное
А24
Нет в наличии
1 20.00
51 330.04.02.01.00 Якорь с вентилятором ДУ-22/1200ЭРП2 Якорь с вентилятором ДУ-22/1200ЭРП2
Якорь с вентилятором
Ø39.5ммх50мм
В наличии
1
1 1,030.00
52 00.02.03.01.21 COM_VIRTUEMART_NO_IMAGE_SET Винт 3х8 ПШМ-180
Винт
3x8
Нет в наличии
4 10.00
53 330.04.03.01.00 Корпус щеткодержателя правый ДУ-22/1200ЭРП2 Корпус щеткодержателя правый ДУ-22/1200ЭРП2
Корпус щеткодержателя правый
5.5х10.5мм
В наличии
2
1 70.00
54 330.04.03.02.00 Пружина спиральная ДУ-22/1200ЭРП2 Пружина спиральная ДУ-22/1200ЭРП2
Пружина спиральная
В наличии
2
2 10.00
55 330.04.03.03.00 Щетка электрическая ДУ-22/1200ЭРП2 Щетка электрическая ДУ-22/1200ЭРП2
Щетка электрическая
5.5х10.5х17.5мм
В наличии
20
2 60.00
56 330.04.03.04.00 Корпус щеткодержателя левый ДУ-22/1200ЭРП2 Корпус щеткодержателя левый ДУ-22/1200ЭРП2
Корпус щеткодержателя левый
В наличии
2
1 70.00
57 00.01.01.01.05 COM_VIRTUEMART_NO_IMAGE_SET Подшипник шариковый 608Z
Подшипник шариковый
608Z (8х22х7)
Нет в наличии
1 90.00
57 608-2RS Подшипник 180608/608-2RS Подшипник 180608/608-2RS
Подшипник шариковый
608-2RS (8х22х7)
Альтернатива
В наличии
187
1 40.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
58 149.04.02.02.00 Втулка резиновая Втулка резиновая
В наличии
10
1 30.00

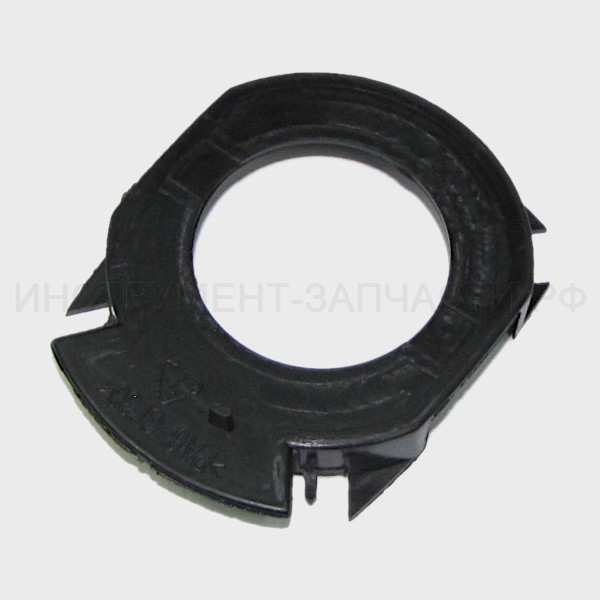

59 330.04.00.01.00 COM_VIRTUEMART_NO_IMAGE_SET Диафрагма ДУ-22/1200ЭРП2
Диафрагма
Нет в наличии
1 40.00
60 00.02.03.01.34 Винт 4х65 Винт 4х65
Винт
4x65
В наличии
5
2 40.00
61 330.04.01.00.00 Статор в сборе ДУ-22/1200ЭРП2 Статор в сборе ДУ-22/1200ЭРП2
Статор в сборе
Ø65ммх50мм
В наличии
1
1 640.00

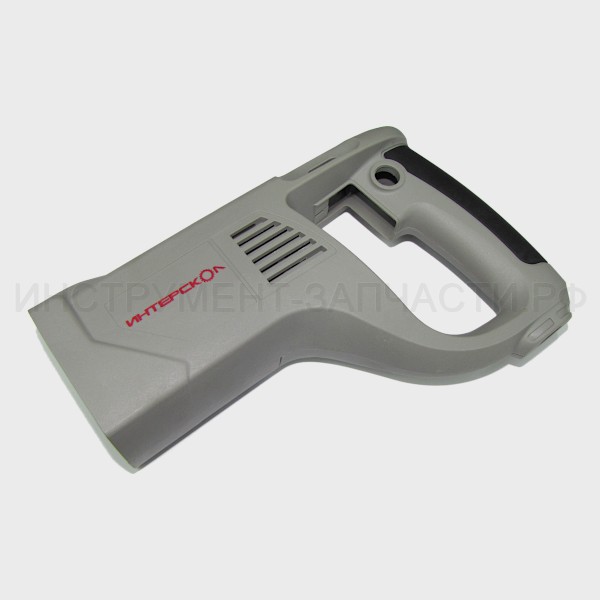

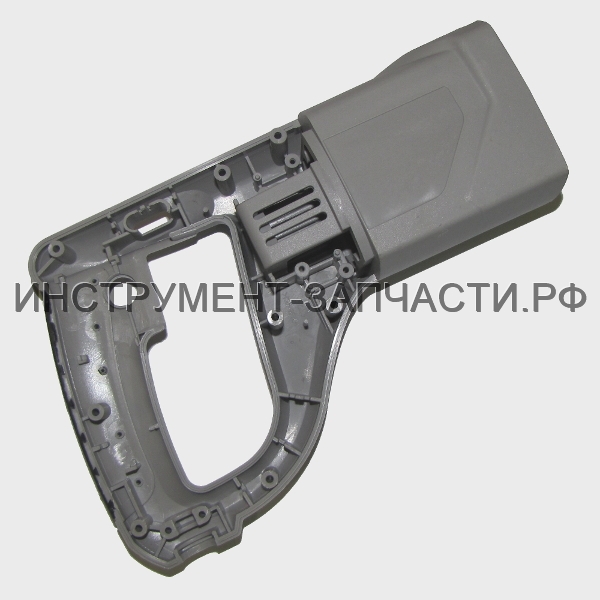

62 330.05.00.01.00 Корпус ДУ-22/1200ЭРП2 Корпус ДУ-22/1200ЭРП2
Корпус
В наличии
1
1 510.00
64 330.05.00.02.00 COM_VIRTUEMART_NO_IMAGE_SET Переключатель реверса ДУ-22/1200ЭРП2
Переключатель реверса
Нет в наличии
1 20.00
65 00.02.03.01.04 Винт 4х16 Винт 4х16
Винт
4x16
В наличии
8
10 20.00
66 330.05.00.02.00 COM_VIRTUEMART_NO_IMAGE_SET Переключатель реверса ДУ-22/1200ЭРП2
Ручка накладка
Нет в наличии
1 20.00
67 330.04.04.00.00 Выключатель ДУ-22/1200ЭРП2 Выключатель ДУ-22/1200ЭРП2
Выключатель
Kedu 071103 EN61058 8(6)A,250V~5E4
В наличии
1
1 560.00
68
00.10.04.01.17
COM_VIRTUEMART_NO_IMAGE_SET Конденсатор
TNS-3H 0,33μFX2+2X4700PFY 250V-M25/085/21/2
Нет данных о товаре
1

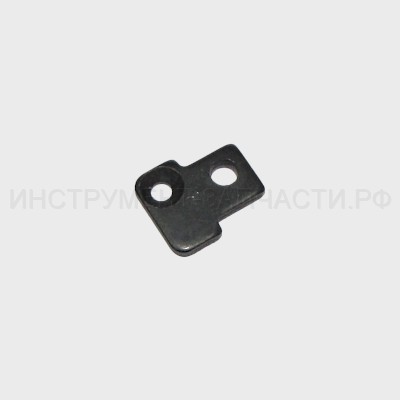

69 04.04.00.02.00 COM_VIRTUEMART_NO_IMAGE_SET Планка фиксации шнура ДУ-1000ЭР
Планка фиксации шнура
Нет в наличии
1 10.00
70 330.04.00.01.00 COM_VIRTUEMART_NO_IMAGE_SET Диафрагма ДУ-22/1200ЭРП2
Дроссель
80uH
Нет в наличии
2 40.00
71 00.10.02.03.02 Шнур питания с вилкой 2х1,0 Шнур питания с вилкой 2х1,0
Шнур питания с вилкой
H05RN-F/2x1,0мм², L=4м
В наличии
1
1 330.00
72 04.04.00.01.00 Втулка защитная шнура ДУ-1000ЭР Втулка защитная шнура ДУ-1000ЭР
Втулка защитная шнура
Нет в наличии
1 30.00
74 04.02.02.04.00 Хомут Хомут
В наличии
2
1 80.00
75 00.02.04.02.06 COM_VIRTUEMART_NO_IMAGE_SET Болт специальный
Болт
М8х110
Нет в наличии
1 30.00
76 04.02.02.05.00 COM_VIRTUEMART_NO_IMAGE_SET Рукоятка Д-13/650Э
Рукоятка
В наличии
3
1 40.00
77 00.02.01.01.08 Гайка  М8 УШМ-2300М Гайка М8 УШМ-2300М
Гайка
М8
В наличии
8
1 30.00
78
04.02.02.01.00
COM_VIRTUEMART_NO_IMAGE_SET Ограничитель глубины сверления
Нет данных о товаре
1
