Д-16/1050Р (05.*) с 01.10.2008

Дрель Д-16/1050Р (05.*) Интерскол
Схема актуальна для изделий, у которых серийный номер начинается с 05.
* выпуск до 2007 года.
** выпуск с 2007 года.
*** выпуск с 10.2008года (Допускается замена соответствующих позиций)
Инструмент снят с производства
Рис. 1
Рис. 1
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
1 00.02.03.01.31 COM_VIRTUEMART_NO_IMAGE_SET Винт 5х52
Винт
5х52
Нет в наличии
4 30.00
2 00.20.20.03.01 COM_VIRTUEMART_NO_IMAGE_SET Ключ патронный
Нет в наличии
1 40.00
3 00.02.04.01.35 COM_VIRTUEMART_NO_IMAGE_SET Винт фиксирующий M6Lх26
Винт фиксирующий
М6Lх26
В наличии
1
1 20.00
4 00.20.20.03.00 COM_VIRTUEMART_NO_IMAGE_SET Патрон сверлильный Д-1050Р
Патрон сверлильный
Ø16
Нет в наличии
1 510.00
5 05.03.01.01.00 Шпиндель Д-1050Р Шпиндель Д-1050Р
Шпиндель
Нет в наличии
1 100.00
6 05.03.00.01.00 Корпус редуктора Д-1050ЭР Корпус редуктора Д-1050ЭР
Корпус редуктора
В наличии
1
1 650.00
7 05.03.00.02.00 COM_VIRTUEMART_NO_IMAGE_SET Штифт ориентирующий
Ø3х10
В наличии
2
2 10.00
8 00.01.01.01.07 Подшипник шариковый 6002Z ДУ-1000ЭР Подшипник шариковый 6002Z ДУ-1000ЭР
Подшипник шариковый
6002RS
В наличии
9
1 140.00

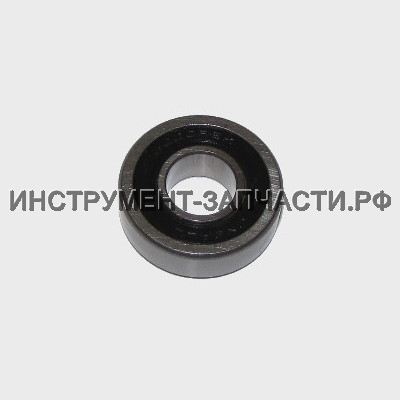

8 6002-2RS Подшипник 180102/6002-2RS Подшипник 180102/6002-2RS
Подшипник шариковый
6002-2RS
Альтернатива
В наличии
59
1 50.00
9 00.02.99.01.01 Кольцо стопорное А32 УШМ-2000 Кольцо стопорное А32 УШМ-2000
Кольцо стопорное
А32
Нет в наличии
1 20.00
10 00.02.99.02.10 Кольцо стопорное В15 Кольцо стопорное В15
Кольцо стопорное
B15
В наличии
18
1 10.00
11 05.03.01.02.00 Шпонка сегментная Д-1050Р Шпонка сегментная Д-1050Р
Шпонка сегментная
3х3,7х9
В наличии
8
3 10.00
12 05.03.01.03.00 Колесо зубчатое  Z-38 Д-1050Р Колесо зубчатое Z-38 Д-1050Р
Колесо зубчатое
Z=38
В наличии
5
1 100.00
13 00.02.04.02.03 Болт Болт
М10х40
В наличии
4
1 40.00
14 05.02.00.01.00 Ручка боковая Д-1050Р Ручка боковая Д-1050Р
Ручка боковая
В наличии
1
1 260.00
15 00.02.99.02.05 Кольцо стопорное В12 Д-1050Р Кольцо стопорное В12 Д-1050Р
Кольцо стопорное
В12
В наличии
38
2 20.00
16 00.01.02.01.07 Подшипник роликовый НК1012 Д1050Р Подшипник роликовый НК1012 Д1050Р
Подшипник роликовый
НК1012
В наличии
4
1 80.00
17 05.03.02.01.00 Вал-шестерня Д-1050Р Вал-шестерня Д-1050Р
Вал-шестерня
В наличии
5
1 80.00
18 05.03.02.02.00 Колесо зубчатое  Z37 Д-1050Р Колесо зубчатое Z37 Д-1050Р
Колесо зубчатое
Z=37
В наличии
5
1 100.00
19 00.01.02.01.03 Подшипник роликовый НК0810 Д-1050Р Подшипник роликовый НК0810 Д-1050Р
Подшипник роликовый
НК0810
В наличии
10
4 80.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
20 05.04.01.01.00 Щит промежуточный Д-1050Р Щит промежуточный Д-1050Р
Щит промежуточный
В наличии
1
1 290.00
21 00.02.99.02.03 Кольцо стопорное В10 ДУ-1000ЭР;Д-1050Р;ЛШМ-900 Кольцо стопорное В10 ДУ-1000ЭР;Д-1050Р;ЛШМ-900
Кольцо стопорное
В10
В наличии
27
1 20.00
22 05.04.01.04.00 COM_VIRTUEMART_NO_IMAGE_SET Экран металлический
В наличии
1
1 20.00
23* 05.04.02.01.00 Якорь с вентилятором Д-1050Р Якорь с вентилятором Д-1050Р
Якорь с вентилятором*
В наличии
3
1 980.00
23** 05.04.05.01.00 Якорь с вентилятором Д-1050Р Якорь с вентилятором Д-1050Р
Якорь с вентилятором**
Поставляется в сборе с поз.22 и 53
Нет в наличии
1 1,070.00
24* 00.01.01.01.05 COM_VIRTUEMART_NO_IMAGE_SET Подшипник шариковый 608Z
Подшипник шариковый*
608Z
Нет в наличии
1 90.00
24* 608-2RS Подшипник 180608/608-2RS Подшипник 180608/608-2RS
Подшипник шариковый*
608-2RS
Альтернатива
В наличии
162
1 40.00

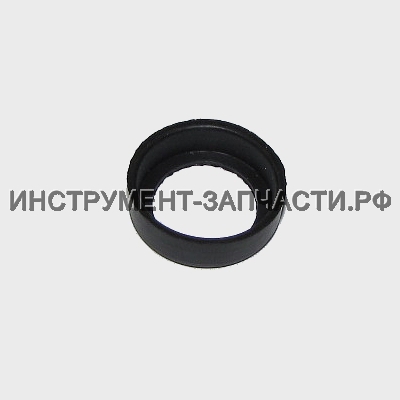

25 05.04.02.02.00 Втулка резиновая Д-1050ЭР Втулка резиновая Д-1050ЭР
Втулка резиновая
В наличии
10
1 30.00
26 05.04.00.01.00 COM_VIRTUEMART_NO_IMAGE_SET Диафрагма Д-1050Р
Диафрагма
В наличии
2
1 40.00
27 00.02.03.01.10 COM_VIRTUEMART_NO_IMAGE_SET Винт 4х55 Р-82ТС
Винт
4x55
Нет в наличии
2 30.00
28 05.04.03.00.00 Статор в сборе Д-1050Р Статор в сборе Д-1050Р
Статор в сборе
В наличии
9
1 640.00
29*** 00.10.06.01.01 COM_VIRTUEMART_NO_IMAGE_SET Кольцо ферритовое с выводом ДУ-650ЭР
Кольцо ферритовое с выводом***
В наличии
2
2 20.00
29***
00.10.06.02.02
COM_VIRTUEMART_NO_IMAGE_SET Стержень ферритовый***
L=20, Ø5мм, 100µН
Нет данных о товаре
2
30 05.02.00.04.00 Винт барашковый Винт барашковый
М8
В наличии
6
1 40.00
31 05.02.00.03.00 Ручка Д-1050Р Ручка Д-1050Р
Ручка
Нет в наличии
1 130.00

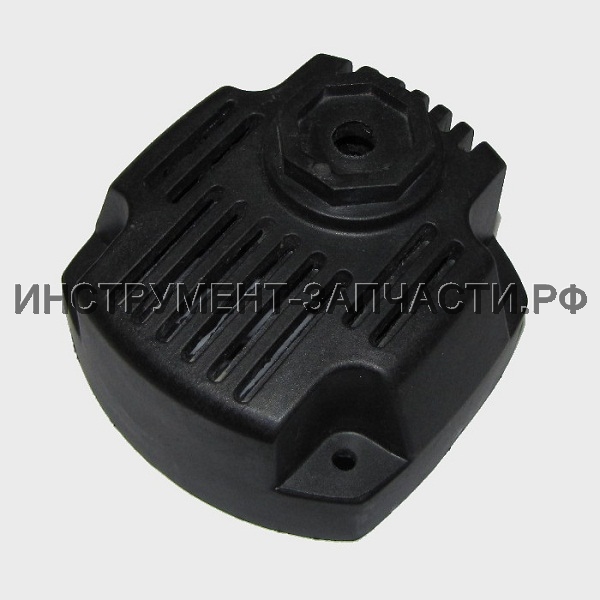

32 05.04.00.03.00 Крышка корпуса двигателя Д-1050Р Крышка корпуса двигателя Д-1050Р
Крышка корпуса двигателя
В наличии
4
1 220.00
33 05.04.04.01.00 Колпачок щёткодержателя Колпачок щёткодержателя
В наличии
6
2 10.00
34 05.04.04.02.00 Щётка электрическая Д-1050Р Щётка электрическая Д-1050Р
Щётка электрическая
В наличии
68
2 60.00
35 05.04.04.04.00 Корпус щёткодержателя Д-1050Р Корпус щёткодержателя Д-1050Р
Корпус щёткодержателя в сборе
Нет в наличии
2 100.00
36 00.02.01.01.08 Гайка  М8 УШМ-2300М Гайка М8 УШМ-2300М
Гайка
М8
В наличии
8
1 30.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
37 05.04.00.04.00 COM_VIRTUEMART_NO_IMAGE_SET Заглушка
В наличии
2
1 10.00
38 00.02.03.01.04 Винт 4х16 Винт 4х16
Винт
4х16
В наличии
8
4 20.00
39 00.10.02.01.01 Шнур питания  вилкой 2х0,75 Шнур питания вилкой 2х0,75
Шнур питания с вилкой
H05VV-F/2х0,75мм²
Нет в наличии
1 200.00
40 05.04.00.08.00 Трубка защитная Трубка защитная
В наличии
5
1 30.00

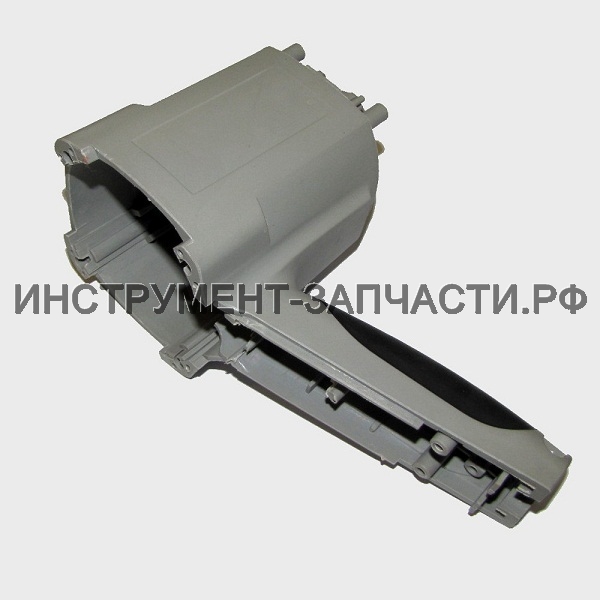

41 05.04.00.02.00 Корпус двигателя Д-1050Р (Заказывать вместе с арт.05.04.00.05.00) Корпус двигателя Д-1050Р (Заказывать вместе с арт.05.04.00.05.00)
Корпус двигателя
Нет в наличии
1 330.00
42 05.04.00.09.00 COM_VIRTUEMART_NO_IMAGE_SET Планка фиксации шнура
В наличии
2
1 10.00
43
00.02.04.03.03
COM_VIRTUEMART_NO_IMAGE_SET Винт колодки клеммной
М3х5
Нет данных о товаре
2
45***
00.10.05.01.04
COM_VIRTUEMART_NO_IMAGE_SET Блок помехоподавляющий***
MXY 0,22µF X2R=2x4700рF\Y2M
Нет данных о товаре
1
46 05.04.00.07.00 COM_VIRTUEMART_NO_IMAGE_SET Фиксатор клавиши Д-1050Р
Фиксатор клавиши
В наличии
2
1 20.00

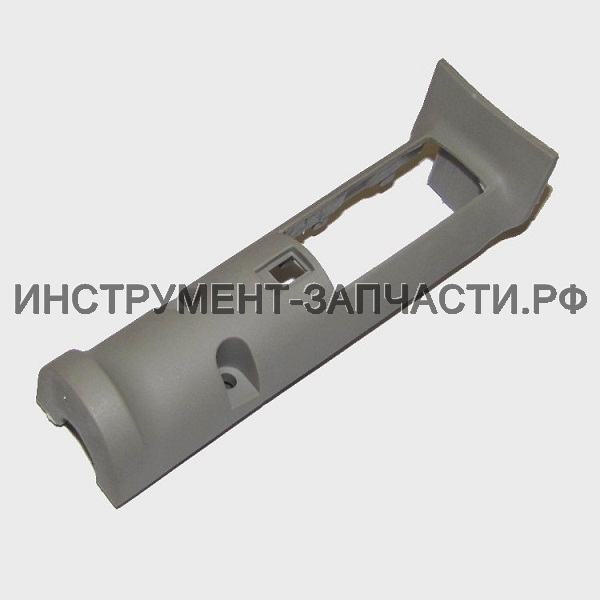

47 05.04.00.05.00 Накладка ручки Д-1050Р (Заказывать вместе с арт.05.04.00.02.00) Накладка ручки Д-1050Р (Заказывать вместе с арт.05.04.00.02.00)
Накладка ручки
В наличии
12
1 70.00
48 00.02.03.01.06 COM_VIRTUEMART_NO_IMAGE_SET Винт 4х18 ДУ-650ЭР
Винт
4х18
В наличии
5
2 30.00
49 00.10.01.01.03 Выключатель Д-1050Р Выключатель Д-1050Р
Выключатель
KEDU HY29C 8,5А/250В - 5Е4
В наличии
8
1 330.00
51 05.04.01.03.00 COM_VIRTUEMART_NO_IMAGE_SET Кольцо фетровое Д-1050Р
Кольцо фетровое
В наличии
2
1 20.00
52 05.04.01.02.00 COM_VIRTUEMART_NO_IMAGE_SET Кольцо резиновое Д-1050Р
Кольцо резиновое
В наличии
2
1 20.00
53* 00.01.01.01.11 Подшипник шариковый 6000Z Д-550 Подшипник шариковый 6000Z Д-550
Подшипник шариковый*
6000Z
Нет в наличии
1 70.00
53** 00.01.01.01.46 Подшипник шариковый 6000RSK Подшипник шариковый 6000RSK
Подшипник шариковый**
6000RSK(специсполнение)
В наличии
6
1 100.00
55 05.03.03.02.00 Колесо зубчатое Z33  Д-1050Р Колесо зубчатое Z33 Д-1050Р
Колесо зубчатое
Z=33
В наличии
5
1 100.00
56 05.03.03.01.00 COM_VIRTUEMART_NO_IMAGE_SET Вал-шестерня Д-1050Р
Вал-шестерня
В наличии
3
1 80.00
57 05.03.00.03.00 COM_VIRTUEMART_NO_IMAGE_SET Прокладка
Нет в наличии
1 10.00
