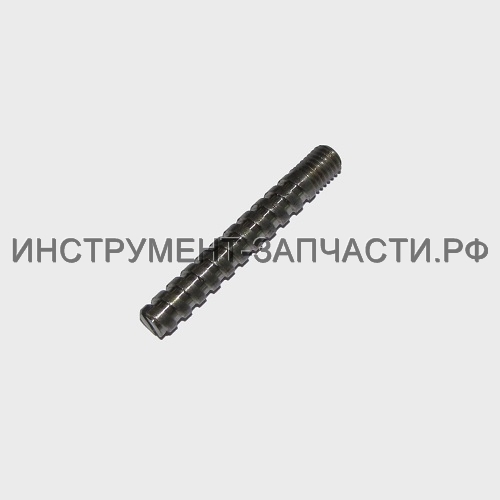

Дмитрий Кущев Схема и запчасти для дрели Интерскол Д-23/1150ЭРП-2 Схема актуальна для изделий, у которых серийный номер начинается с 390. Рис. 1 Дрель Д-23/1150ЭРП-2 (390.*): Рис.1 № Изобр. Артикул Наименование Наличие / Резерв Кол.на схеме Цена 1 1 390.05.00.01.0013110.1012 Корпус редуктора Нет данных о товаре 1 1 1 13110.1012 Корпус редуктора Нет данных о товаре 1 1 1 13110.1013 Корпус редуктора Нет данных о товаре 1 2 2 390.05.00.02.0013112.1021 Щит промежуточный Нет данных о товаре 1 2 2 13112.1021 Щит промежуточный Нет данных о товаре 1 2 2 13112.1022 Щит промежуточный Нет данных о товаре 1 3 3 390.02.00.01.0013110.3012 Приемник инструмента Нет данных о товаре 1 3 3 13110.3012 Шпиндель DMF23/1150VSE Приемник инструмента В наличии: 1 1 780 ₽ 4 4 390.05.00.03.0013110.3183 Крышка передняя Нет данных о товаре 1 4 4 13110.3183 Крышка передняя Нет данных о товаре 1 5 5 390.02.00.02.0013110.3022 Колесо приемника Нет данных о товаре 1 5 5 13110.3022 Колесо Колесо приемника Нет в наличии 1 1,220 ₽ 6 6 390.04.03.01.0013410.9076 Щетка электрическая самоотключающаяся 6,3х12 Нет данных о товаре 1 6 6 13410.9076 Щетка электрическая самоотключающаяся 6,3х12 Нет данных о товаре 1 7 7 390.03.00.01.0013923.9282 Вал промежуточный Нет данных о товаре 1 7 7 13923.9282 Вал промежуточный Нет данных о товаре 1 8 8 390.03.00.02.0013120.3062 Блок шестерен Нет данных о товаре 1 8 8 13120.3062 Блок шестерен средний в сб. Блок шестерен Нет в наличии 1 790 ₽ 9 9 390.03.00.03.0013020.3052 Вал шестерня Нет данных о товаре 1 9 9 13020.3052 Вал шестерня Нет данных о товаре 1 10 10 390.04.02.01.0013112.9036 Якорь с вентилятором Нет данных о товаре 1 10 10 13112.9036 Якорь с вентилятором DMF23/1150VSE Якорь с вентилятором В наличии: 1 1 2,950 ₽ 11 11 390.04.01.00.0013111.9023 Статор Нет данных о товаре 1 11 11 13111.9023 Статор Нет данных о товаре 1 12 12 390.02.00.03.0074203.3038 Кольцо защитное Ø30х37х4 Нет данных о товаре 1 12 12 74203.3038 Кольцо защитное Ø30х37х4 Нет данных о товаре 1 13 13 390.02.01.01.00 Ручка переключения скорости Нет данных о товаре 1 13 13 13110.3292 Ручка переключения скорости Нет данных о товаре 1 13 13 13110.3294 Ручка переключения скорости Нет данных о товаре 1 14 14 390.02.01.02.0013110.9271 Рычаг переключения скорости Нет данных о товаре 1 14 14 390.02.01.02.0013110.9271 Рычаг переключения скорости Нет данных о товаре 1 15 15 390.02.01.03.0013033.6201 Винт переключателя Нет данных о товаре 1 15 15 13033.6201 Винт переключателя Нет данных о товаре 1 16 16 390.02.01.04.0013033.3311 Пружина переключателя Нет данных о товаре 1 16 16 13033.3311 Пружина переключателя Нет данных о товаре 1 17 17 390.05.00.04.0013921.9014 Корпус двигателя Нет данных о товаре 1 17 17 13921.9014 Корпус двигателя Нет данных о товаре 1 18 18 390.05.00.05.0013112.5382 Втулка опорная Нет данных о товаре 1 18 18 13112.538213112.5381 Втулка опорная Нет данных о товаре 1 19 19 390.05.00.06.0013120.1062 Крышка корпуса двигателя Нет данных о товаре 1 19 19 13120.1062 Крышка корпуса двигателя Нет данных о товаре 1 20 20 390.05.00.07.0013110.5011 Упор Нет данных о товаре 1 20 20 13110.5011 Упор Нет данных о товаре 1 21 21 390.05.00.08.0013024.2611 Диафрагма Нет данных о товаре 1 21 21 13024.2611 Диафрагма Нет данных о товаре 1 22 22 390.05.00.09.0013112.9044 Ручка + ручка накладка Нет данных о товаре 1 22 22 13112.9044 Ручка + ручка накладка Нет данных о товаре 1 23 23 390.03.00.04.0013024.1311 Крышка подшипника Нет данных о товаре 1 23 23 13024.1311 Крышка подшипника Нет данных о товаре 1 24 24 390.05.00.10.0013120.1419 Крышка щеткодержателя Нет данных о товаре 2 24 24 13120.1419 Крышка щеткодержателя Нет данных о товаре 2 25 25 390.04.03.00.0013528.9112 Щеткодержатель Нет данных о товаре 1 25 25 13528.9112 Щеткодержатель в сб. Щеткодержатель В наличии: 2 1 180 ₽ 26 26 390.04.00.01.0013413.4181 Трубка защитная Нет данных о товаре 1 26 26 13413.4181 Трубка защитная Нет данных о товаре 1 27 27 390.04.00.02.0013410.4232 Планка фиксации шнура Нет данных о товаре 1 27 27 13410.4232 Планка фиксации шнура Нет данных о товаре 1 28 28 00.10.02.03.0213114.4002 Шнур питания с вилкой 2х1,0, 2м Шнур питания с вилкой H05RN-F/2x1мм² Нет в наличии 1 700 ₽ 28 28 13114.4002 Шнур питания с вилкой H05RN-F/2x1мм² Нет данных о товаре 1 28 28* 00.10.02.01.02 Шнур питания с вилкой УШМ-2000 2х1 2м Замена(аналог) или составная часть для замены поз.28 Нет в наличии 1 560 ₽ 29 29 390.04.04.00.0076321.2906 Выключатель Нет данных о товаре 1 29 29 76321.2906 Выключатель Нет данных о товаре 1 30 30 00.01.01.01.1971206.0855 Подшипник 608RS Р-82ТС Подшипник шариковый 608-2RS (8х22х7) В наличии: 16 1 190 ₽ 30 30 71206.0855 Подшипник шариковый 608-2RS (8х22х7) Нет данных о товаре 1 30 30 608-2RS Подшипник 180608/608-2RS Подшипник шариковый 608-2RS (8х22х7) В наличии: 69 1 70 ₽ 30 30* 00.01.01.01.05 Подшипник шариковый 608Z Замена(аналог) или составная часть для замены поз.30 Нет в наличии 1 190 ₽ 30 30* 00.01.01.01.23 Подшипник 608ZZ Замена(аналог) или составная часть для замены поз.30 Нет в наличии 1 150 ₽ 30 30* 00.01.01.01.26 Подшипник шариковый 608RZ УШМ-115;125 Замена(аналог) или составная часть для замены поз.30 Нет в наличии 1 210 ₽ 30 30* 00.01.01.01.58 Подшипник шариковый 608RT Замена(аналог) или составная часть для замены поз.30 Нет в наличии 1 120 ₽ 30 30* 00.01.01.01.65 00.01.01.01.65 Подшипник шариковый 608-2RS Замена(аналог) или составная часть для замены поз.30 В наличии: 4 1 150 ₽ 31 31 390.04.02.02.0013413.1601 Втулка демпфирующая Нет данных о товаре 1 31 31 13413.1601 Втулка демпфирующая Нет данных о товаре 1 32 32 390.04.02.03.0013114.2182 Сальник Нет данных о товаре 1 32 32 13114.2182 Сальник Нет данных о товаре 1 33 33 390.04.00.03.0013831.5001 Конденсатор 0,22μF Нет данных о товаре 1 33 33 13831.5001 Конденсатор 0,22μF Нет данных о товаре 1 34 34 390.04.03.02.0013410.9075 Щетка электрическая 6,3х12 Нет данных о товаре 1 34 34 13410.9075 Щетка электрическая 6,3х12 Нет данных о товаре 1 35 35 390.04.05.00.0076358.6219 Блок электронный Нет данных о товаре 1 35 35 76358.6219 Блок электронный Нет данных о товаре 1 36 36 390.04.03.03.0013413.2251 Пружина спиральная Нет данных о товаре 2 36 36 13413.2251 Пружина спиральная Нет в наличии 2 30 ₽ 37 37 390.03.00.05.0013010.6991 Шайба Нет данных о товаре 6 37 37 13010.6991 Шайба Нет данных о товаре 6 38 38 390.04.05.01.0076388.9161 Датчик скорости магнитный Ø20х7х6 Нет данных о товаре 1 38 38 76388.9161 Датчик скорости магнитный Ø20х7х6 Нет в наличии 1 140 ₽ 39 39 390.04.02.04.0074210.0620 Кольцо Ø6х2 Нет данных о товаре 2 39 39 74210.0620 Кольцо Ø6х2 Нет данных о товаре 2 40 40 390.05.00.11.0074210.7517 Кольцо резиновое Ø75,92х1,78 Нет данных о товаре 1 40 40 74210.7517 Кольцо резиновое Ø75,92х1,78 Нет данных о товаре 1 41 41 390.04.02.05.0087490.0060 Заглушка Ø6 Нет данных о товаре 1 41 41 87490.0060 Кольцо Заглушка Ø6 Нет в наличии 1 10 ₽ 42 42 00.02.03.01.4284482.0028 Винт 3,5х16 Винт 3,5х16 Нет в наличии 2 10 ₽ 42 42 84482.0028 Винт 3,5х16 Нет данных о товаре 2 43 43 390.04.00.03.0076719.0345 Проводник 0,75мм², 230мм Нет данных о товаре 1 43 43 76719.0345 Проводник 0,75мм², 230мм Нет данных о товаре 1 44 44 390.02.00.04.0084482.0026 Винт 3,5х12 Нет данных о товаре 1 44 44 84482.0026 Винт 3,5х12 Нет данных о товаре 1 45 45 390.05.00.12.0013024.1441 Прокладка Нет данных о товаре 1 45 45 13024.1441 Прокладка Нет данных о товаре 1 46 46 00.02.99.02.1087510.1015 Кольцо стопорное В15 Кольцо пружинное Ø15х1 В наличии: 14 1 10 ₽ 46 46 87510.1015 Кольцо пружинное Ø15х1 Нет данных о товаре 1 47 47 390.04.02.06.0087080.0820 Шайба Ø8х20х0,2 Нет данных о товаре 1 47 47 87080.0820 Шайба Ø8х20х0,2 Нет данных о товаре 1 48 48 390.05.00.13.0013112.1811 Крышка Нет данных о товаре 1 48 48 13112.1811 Крышка Нет данных о товаре 1 49 49 390.05.00.14.0013010.4161 Прокладка Нет данных о товаре 1 49 49 13010.4161 Прокладка Нет данных о товаре 1 49 49 13571.7661 Прокладка Нет данных о товаре 1 50 50 390.03.00.06.0071100.1301 Подшипник скольжения A30х35х20 Нет данных о товаре 1 50 50 71100.1301 Подшипник скольжения A30х35х20 Нет данных о товаре 1 51 51 390.03.00.07.0071251.0500 Подшипник шариковый упорный 51105 (25х42х11) Нет данных о товаре 1 51 51 71251.0500 Подшипник упорный Подшипник шариковый упорный 51105 (25х42х11) Нет в наличии 1 540 ₽ 52 52 00.01.01.01.3571202.0248 Подшипник шариковый 6202 (15х35х11) Нет в наличии 1 270 ₽ 52 52 00.01.01.01.3571202.0248 Подшипник шариковый 6202 (15х35х11) Нет в наличии 1 270 ₽ 52 52 6202-2RS Подшипник 180202/6202-2RS Подшипник шариковый 6202-2RS (15х35х11) В наличии: 2 1 110 ₽ 52 52* 00.01.01.01.15 Подшипник 6202RZ Замена(аналог) или составная часть для замены поз.52 Нет в наличии 1 260 ₽ 52 52* 00.62.02.04.00 Подшипник 6202RS УШМ-230/2000M Замена(аналог) или составная часть для замены поз.52 В наличии: 1 1 360 ₽ 52 52* 00.01.01.01.15 Подшипник 6202RZ Замена(аналог) или составная часть для замены поз.52 Нет в наличии 1 260 ₽ 52 52* 00.62.02.04.00 Подшипник 6202RS УШМ-230/2000M Замена(аналог) или составная часть для замены поз.52 В наличии: 1 1 360 ₽ 53 53 00.01.01.01.3071202.0120 Подшипник шариковый 6201RS Р-110 Подшипник шариковый 6201-2RS (12х32х10) В наличии: 8 1 310 ₽ 53 53 00.01.01.01.3071202.0120 Подшипник шариковый 6201RS Р-110 Подшипник шариковый 6201-2RS (12х32х10) В наличии: 8 1 310 ₽ 53 53 6201-2RS Подшипник 180201/6201-2RS Подшипник шариковый 6201-2RS (12х32х10) В наличии: 46 1 110 ₽ 53 53* 2417179 Подшипник 6201 Замена(аналог) или составная часть для замены поз.53 В наличии: 1 1 360 ₽ 53 53* 00.01.01.01.21 Подшипник шариковый 6201Z УШМ-150;2300 Замена(аналог) или составная часть для замены поз.53 В наличии: 2 1 310 ₽ 53 53* 00.01.01.01.24 Подшипник шариковый 6201ZZ Замена(аналог) или составная часть для замены поз.53 Нет в наличии 1 310 ₽ 53 53* 00.01.01.01.41 Подшипник шариковый 6201-2RZ Замена(аналог) или составная часть для замены поз.53 В наличии: 5 1 310 ₽ 53 53* 71202.0135 Подшипник шариковый 6201RS П-45 Замена(аналог) или составная часть для замены поз.53 В наличии: 5 1 340 ₽ 53 53* 2417179 Подшипник 6201 Замена(аналог) или составная часть для замены поз.53 В наличии: 1 1 360 ₽ 53 53* 00.01.01.01.21 Подшипник шариковый 6201Z УШМ-150;2300 Замена(аналог) или составная часть для замены поз.53 В наличии: 2 1 310 ₽ 53 53* 00.01.01.01.24 Подшипник шариковый 6201ZZ Замена(аналог) или составная часть для замены поз.53 Нет в наличии 1 310 ₽ 53 53* 00.01.01.01.41 Подшипник шариковый 6201-2RZ Замена(аналог) или составная часть для замены поз.53 В наличии: 5 1 310 ₽ 53 53* 71202.0135 Подшипник шариковый 6201RS П-45 Замена(аналог) или составная часть для замены поз.53 В наличии: 5 1 340 ₽ 55 55 00.02.03.03.0184483.0123 Винт TORX 5х16 Нет данных о товаре 8 55 55 84483.0123 Винт TORX 5х16 Нет данных о товаре 8 56 56 00.02.03.03.0784483.0133 Винт TORX 5х50 Нет данных о товаре 4 56 56 84483.0133 Винт TORX 5х50 Нет данных о товаре 4 57 57 00.02.03.03.0884483.0136 Винт TORX 5х65 Нет данных о товаре 4 57 57 84483.0136 Винт TORX 5х65 Нет данных о товаре 4 58 58 00.02.04.07.0484431.5255 Винт TORX М4х15 Нет данных о товаре 3 58 58 84431.5255 Винт TORX М4х15 Нет данных о товаре 3 59 59 00.02.04.07.0184431.5288 Винт TORX М5х15 Нет данных о товаре 4 59 59 84431.5288 Винт TORX М5х15 Нет данных о товаре 4 60 60 390.03.00.08.0013024.3341 Шпонка 5x5x12мм Нет данных о товаре 1 60 60 13024.3341 Шпонка 5x5x12мм В наличии: 1 1 60 ₽ 61 61 00.02.04.04.0284201.0372 Винт М6х40 Винт М8х18 Нет в наличии 1 30 ₽ 61 61 84201.0372 Винт М8х18 Нет данных о товаре 1 62 62 00.02.01.01.0886030.5080 Гайка М8 УШМ-2300М Гайка M8 Нет в наличии 1 20 ₽ 62 62 86030.5080 Гайка M8 Нет данных о товаре 1 63 63 00.02.03.03.1084482.0046 Винт TORX 4х12 Нет данных о товаре 2 63 63 84482.0046 Винт TORX 4х12 Нет данных о товаре 2 64 64 00.02.03.03.1184482.0050 Винт TORX 4х20 Нет данных о товаре 4 64 64 84482.0050 Винт TORX 4х20 Нет данных о товаре 4 66 66 390.05.00.15.0013112.1411 Заглушка Нет данных о товаре 1 66 66 13112.1411 Заглушка Нет данных о товаре 1 67 67 00.02.03.03.1284483.0141 Винт TORX 5х90 Нет данных о товаре 2 67 67 84483.0141 Винт TORX 5х90 Нет данных о товаре 2 69 69 390.02.02.01.0013121.5021 Рукоятка дополнительная Нет данных о товаре 1 69 69 13121.5021 Рукоятка дополнительная Нет данных о товаре 1 70 70 390.02.02.02.0010150.5301 Ключ специальный Нет данных о товаре 1 70 70 10150.5301 Ключ специальный Нет данных о товаре 1 71 71 390.03.00.09.0013923.3921 Ось Нет данных о товаре 1 71 71 13923.3921 Ось В наличии: 4 1 210 ₽ 120 120 390.05.00.16.0013545.4941 Указатель Нет данных о товаре 1 120 120 13545.4941 Указатель Нет данных о товаре 1 Кол-во: В корзину
