МП-100/700Э БЫСТРОСЪЕМ (15.*) с 21.02.2020

Лобзик МП-100/700Э БЫСТРОСЪЕМ (15.*) Интерскол
Схема актуальна для изделий, у которых серийный номер начинается с 15.
Рис. 1
Рис. 1
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме

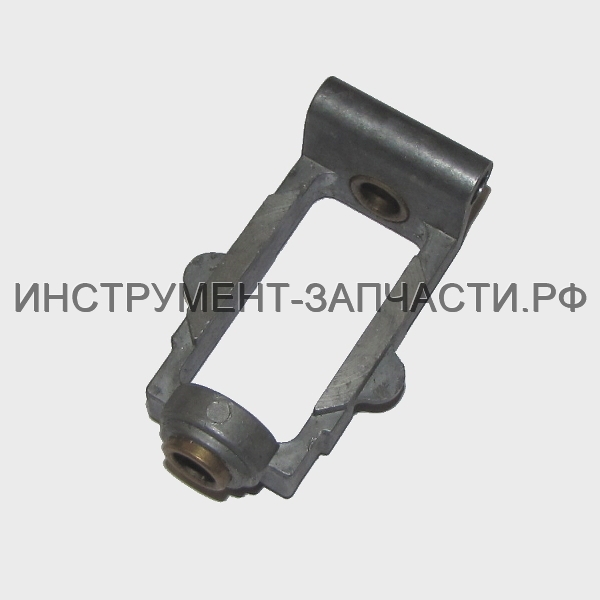

Цена
Кол.
1/5
15.04.00.00.00
COM_VIRTUEMART_NO_IMAGE_SET Ручка в сборе
поз.1 + поз.5
Нет данных о товаре
1

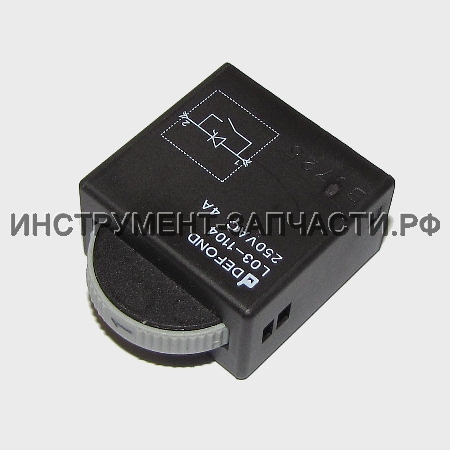

2 00.10.07.01.03 Блок-регулятор электронный МП-100Э Блок-регулятор электронный МП-100Э
Блок-регулятор электронный
KEDU DT-5 230V~10(6)A 5E4
В наличии
2
1 460.00

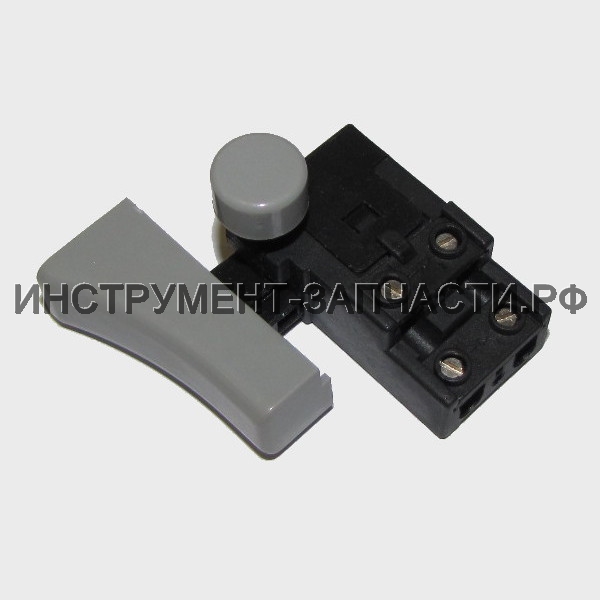

3 00.10.01.01.06 Выключатель МП-100Э Выключатель МП-100Э
Выключатель
KEDU HY27C 12A/250V~
В наличии
3
1 210.00

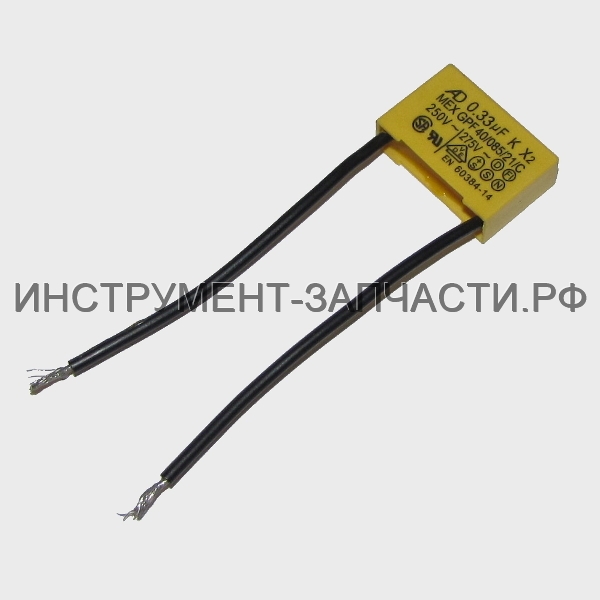

4 00.10.04.01.01 Конденсатор Д-500ЭР;УШМ-2000 Конденсатор Д-500ЭР;УШМ-2000
Конденсатор
0,33мкФ MEX GHF 40/85/21
В наличии
3
1 50.00
6 00.02.03.01.04 Винт 4х16 Винт 4х16
Винт
ST4x30C
В наличии
8
3 20.00
7 00.02.03.01.06 COM_VIRTUEMART_NO_IMAGE_SET Винт 4х18 ДУ-650ЭР
Винт
4х18
В наличии
5
2 30.00
8 00.02.03.01.04 Винт 4х16 Винт 4х16
Винт
4х16
В наличии
8
3 20.00

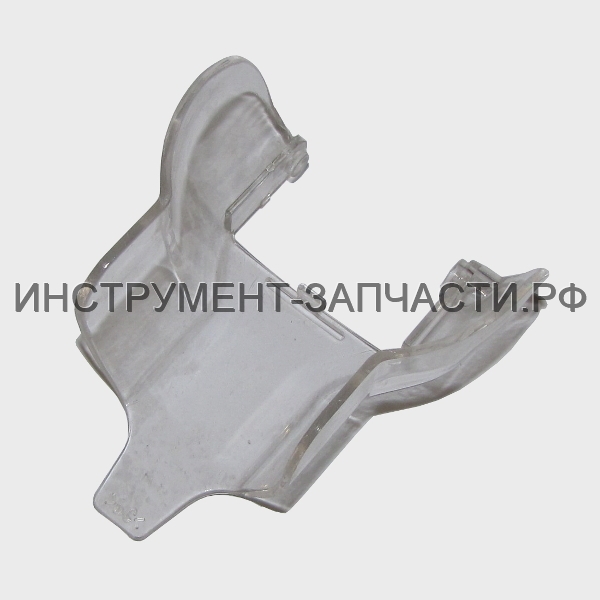

9 15.03.02.03.00 Экран защитный МП-100 Э Экран защитный МП-100 Э
Экран защитный
В наличии
5
1 40.00
10 00.02.04.01.28 COM_VIRTUEMART_NO_IMAGE_SET Винт М4х16 МП-100 Э
Винт М4х16
М4х16
В наличии
5
2 20.00
12 15.03.02.01.00 Крышка редуктора МП-100Э Крышка редуктора МП-100Э
Крышка редуктора
В наличии
3
1 250.00

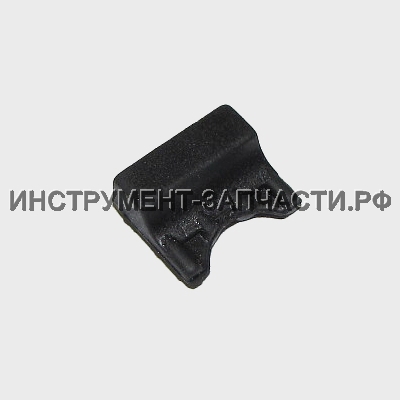

13 15.03.02.12.00 Демпфер резиновый МП-100 Э Демпфер резиновый МП-100 Э
Демпфер резиновый
В наличии
8
1 10.00

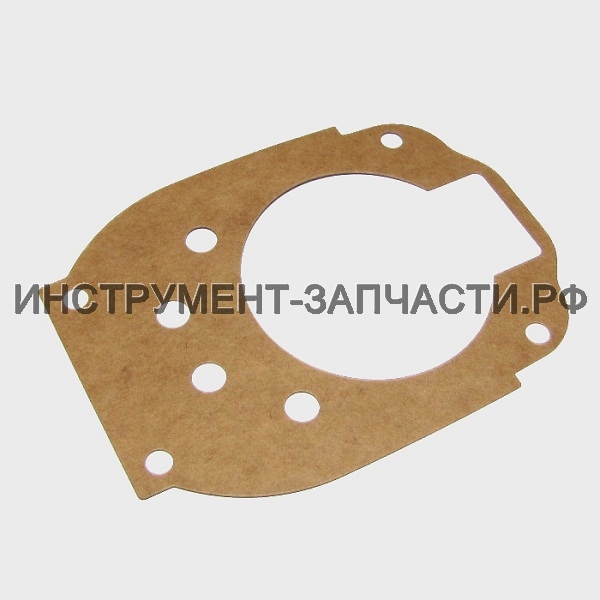

14 15.03.02.02.00 Прокладка картонная МП-100 Э Прокладка картонная МП-100 Э
Прокладка картонная
В наличии
1
1 10.00
15 15.03.02.09.01 Штокодержатель МП-100/700Э Штокодержатель МП-100/700Э
Штокодержатель
В наличии
15
1 210.00

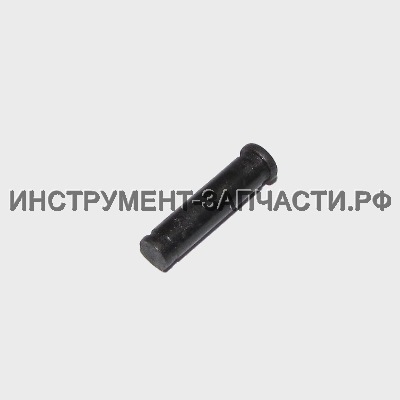

16 15.03.02.10.00 Ось штокодержателя МП-100Э Ось штокодержателя МП-100Э
Ось штокодержателя
Ø6х47
В наличии
5
1 30.00

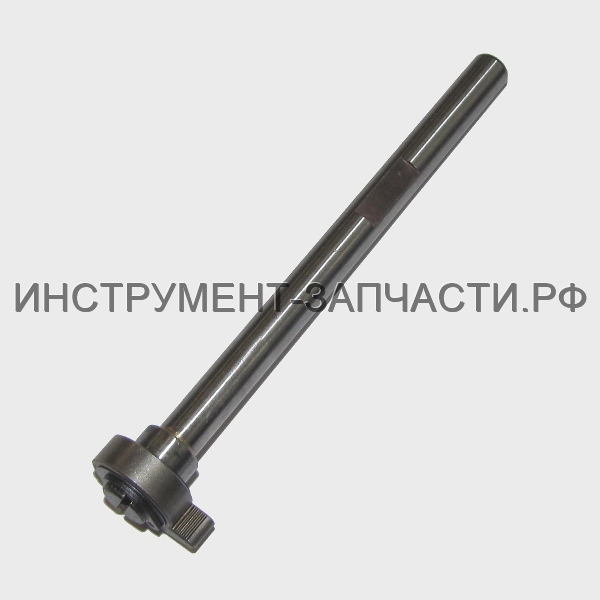

17 15.03.02.06.00 Шток МП-100Э Шток МП-100Э
Шток
Нет в наличии
1 190.00
18 15.03.02.08.00 Ползун МП-100Э Ползун МП-100Э
Ползун
В наличии
21
1 120.00

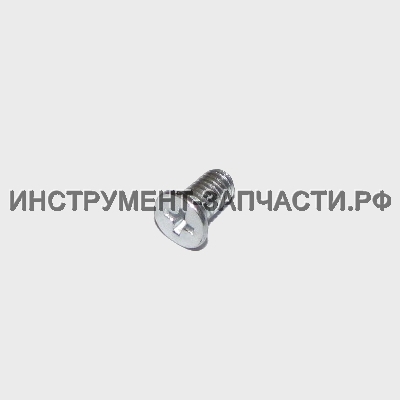

19 00.02.04.05.03 Винт М4х10 Винт М4х10
Винт специальный М4х12
M4x12
В наличии
65
2 20.00

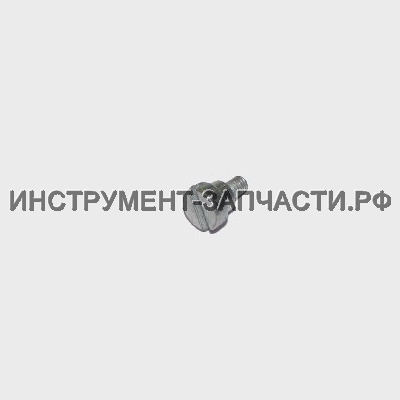

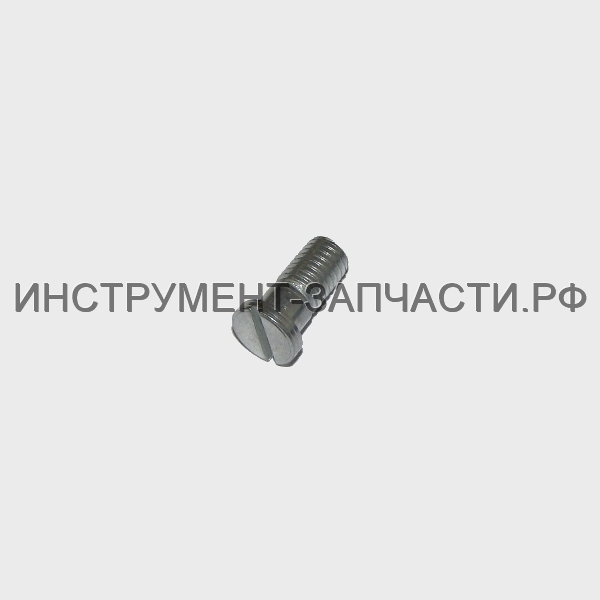

20 15.03.02.04.00 Винт специальный М3 МП-100 Э Винт специальный М3 МП-100 Э
Винт специальный
М3
В наличии
10
1 30.00
21 00.02.03.01.34 Винт 4х65 Винт 4х65
Винт
4х65
В наличии
5
4 40.00

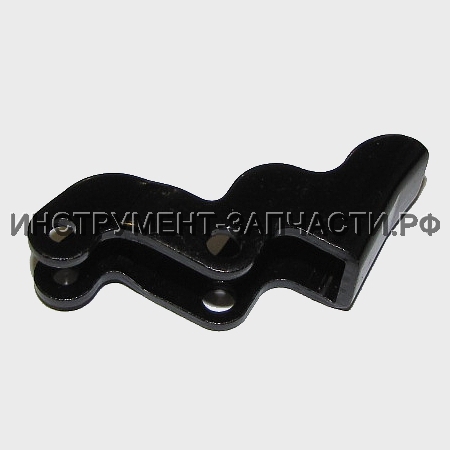

22 15.03.01.01.00 Качалка МП-100 Э Качалка МП-100 Э
Качалка
Нет в наличии
1 100.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
23 15.03.01.02.00 Ось качалки МП-100 Э Ось качалки МП-100 Э
Ось качалки
5х21,5
В наличии
10
1 30.00
24 00.02.02.03.04 COM_VIRTUEMART_NO_IMAGE_SET Шайба пружинная МП-100 Э
Шайба пружинная
5,00
В наличии
18
1 10.00

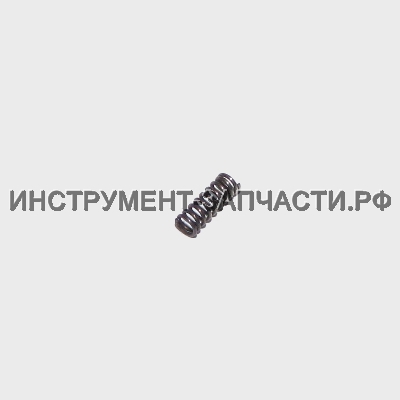

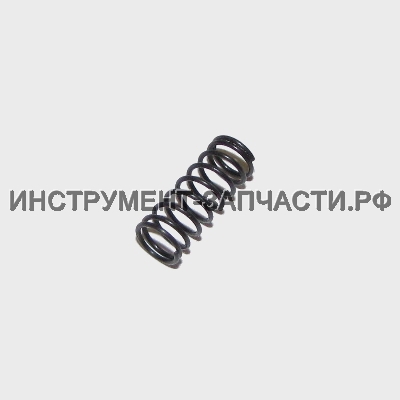

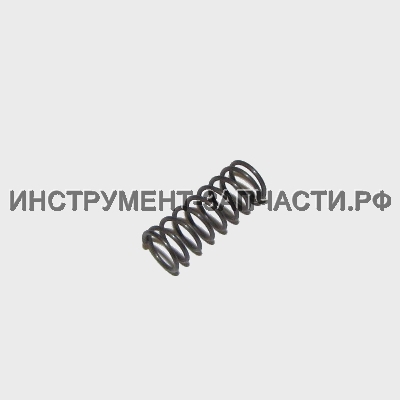

25 101.03.02.05.00 Пружина МП-65/550Э Пружина МП-65/550Э
Пружина
Ø6,3х18
В наличии
15
2 10.00

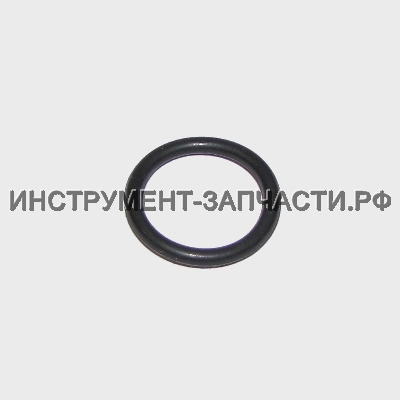

26 15.03.02.05.00 Кольцо уплотнительное МП-100Э Кольцо уплотнительное МП-100Э
Кольцо уплотнительное
В наличии
7
1 10.00

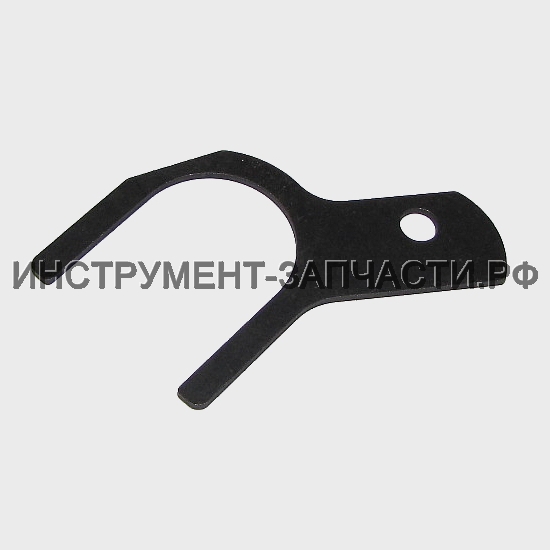

27 15.03.02.07.01 COM_VIRTUEMART_NO_IMAGE_SET Скоба МП-100/700Э
Скоба
В наличии
38
1 90.00

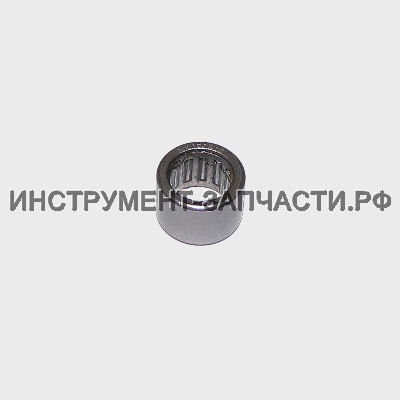

28 00.01.02.01.10 Подшипник роликовый НК061208 Подшипник роликовый НК061208
Подшипник роликовый HK061208
HK061208 (6х12х8)
В наличии
16
1 110.00
29 15.03.03.01.00 Корпус кривошипа МП-100 Э Корпус кривошипа МП-100 Э
Корпус кривошипа
В наличии
6
1 110.00

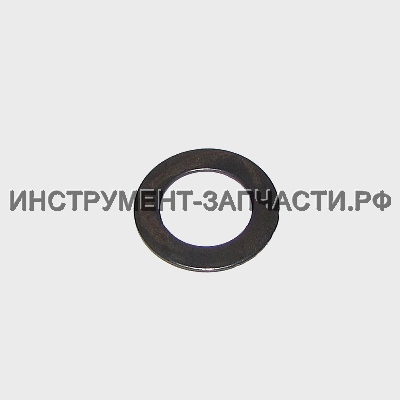

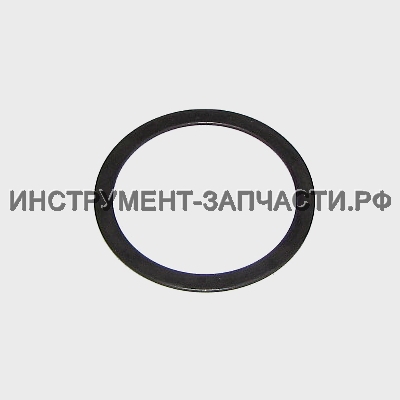

30 15.03.00.02.00 Шайба специальная 27-33-0,5 МП-100 Э Шайба специальная 27-33-0,5 МП-100 Э
Шайба специальная
27-33-0,5
В наличии
7
1 20.00
31 15.03.00.02.00 Шайба специальная 27-33-0,5 МП-100 Э Шайба специальная 27-33-0,5 МП-100 Э
Шайба специальная
27-33-0,5
В наличии
7
2 20.00
32 15.03.00.04.00 Вилка МП-100Э Вилка МП-100Э
Вилка
В наличии
12
1 60.00
33 00.01.02.01.09 Подшипник игольчатый НК101410 МП-100 Э Подшипник игольчатый НК101410 МП-100 Э
Подшипник роликовый НК101410
НК101410 (10х14х10)
В наличии
18
2 130.00
34 15.03.00.12.00 COM_VIRTUEMART_NO_IMAGE_SET Шайба специальная МП-100 Э
Шайба
10-24-1
Нет в наличии
1 20.00
35 15.03.00.06.00 Вал МП-100 Э Вал МП-100 Э
Вал
В наличии
9
1 90.00

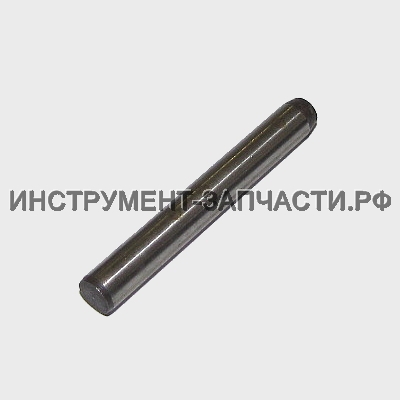

36 15.03.03.04.00 COM_VIRTUEMART_NO_IMAGE_SET Штифт 6х30 МП-100 Э
Штифт
Ø6х30
Нет в наличии
3 30.00

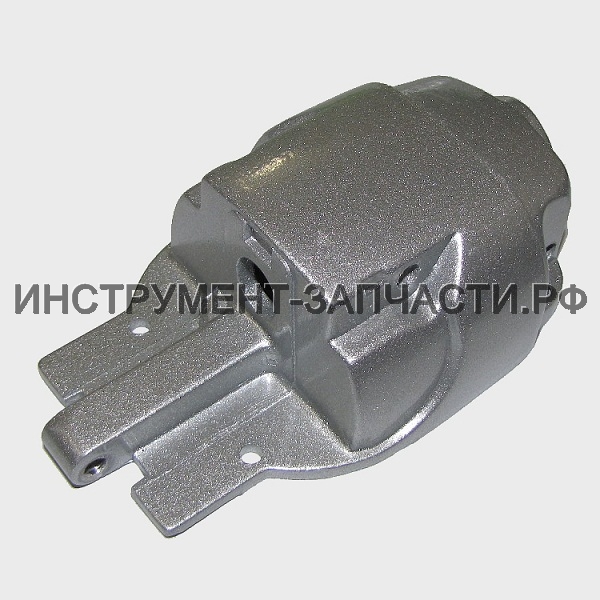

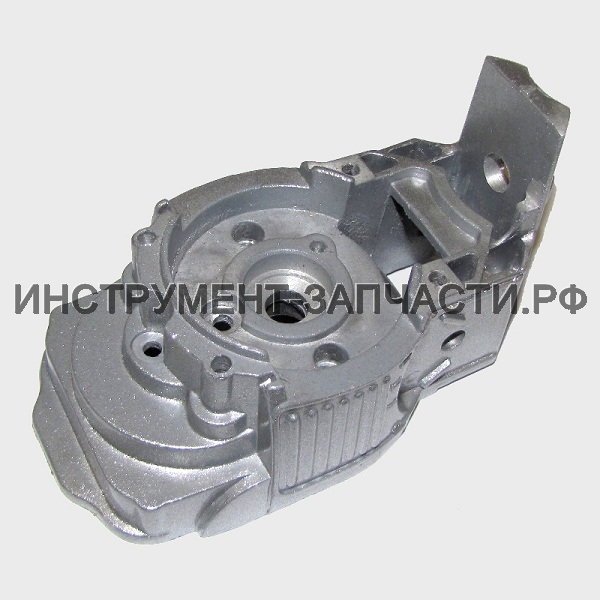

37 15.03.00.07.00 Корпус редуктора МП-100 Э Корпус редуктора МП-100 Э
Корпус редуктора
В наличии
3
1 470.00

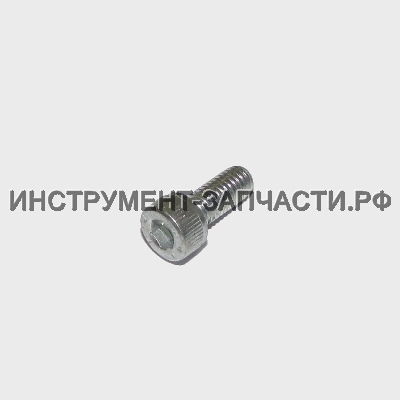

38 00.02.04.04.05 Винт М4х8.019 МП-100 Э Винт М4х8.019 МП-100 Э
Винт
М4х8(внутр. шест.S3)
В наличии
21
3 20.00
39 150.03.03.06.00 Пружина ДУ-13/810ЭР Пружина ДУ-13/810ЭР
Кольцо резиновое
Ø8х19х1
В наличии
2
1 10.00
40
55.03.02.02.00
COM_VIRTUEMART_NO_IMAGE_SET Переключатель режимов
нд
Нет данных о товаре
1
41 00.01.01.01.65 COM_VIRTUEMART_NO_IMAGE_SET 00.01.01.01.65 Подшипник шариковый 608-2RS
Подшипник шариковый 608.2RS
608-2RS (8х22х7)
Нет в наличии
1 100.00
41 608-2RS Подшипник 180608/608-2RS Подшипник 180608/608-2RS
Подшипник шариковый 608-2RS
608-2RS (8х22х7)
Альтернатива
В наличии
162
1 40.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.

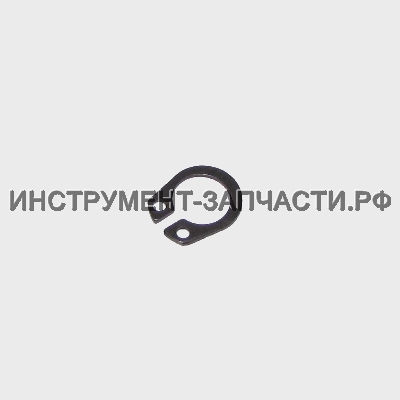

42 00.02.99.02.02 Кольцо стопорное В8 ДУ-650ЭР Кольцо стопорное В8 ДУ-650ЭР
Кольцо стопорное
В8
В наличии
31
1 10.00
43 00.02.02.02.06 Шайба Шайба
Ø8,4х16х1
В наличии
18
1 20.00
44 00.02.04.04.06 Винт М5х12-S4 МП-100 Э Винт М5х12-S4 МП-100 Э
Болт
М5х12-S4
В наличии
19
1 20.00

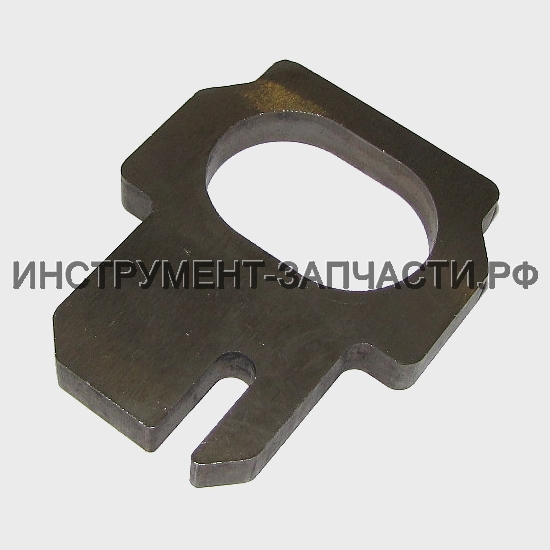

45 15.03.00.03.00 Кулиса МП-100Э Кулиса МП-100Э
Кулиса
В наличии
1
1 110.00

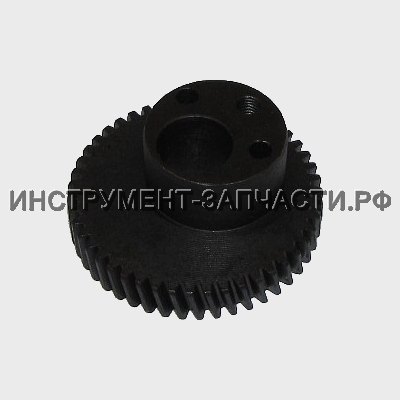

46 15.03.00.05.00 Блок-шестерня МП-100 Э Блок-шестерня МП-100 Э
Блок-шестерня
Z=47
В наличии
2
1 240.00
47 15.03.00.10.00 Толкатель МП-100Э Толкатель МП-100Э
Толкатель
В наличии
3
1 30.00

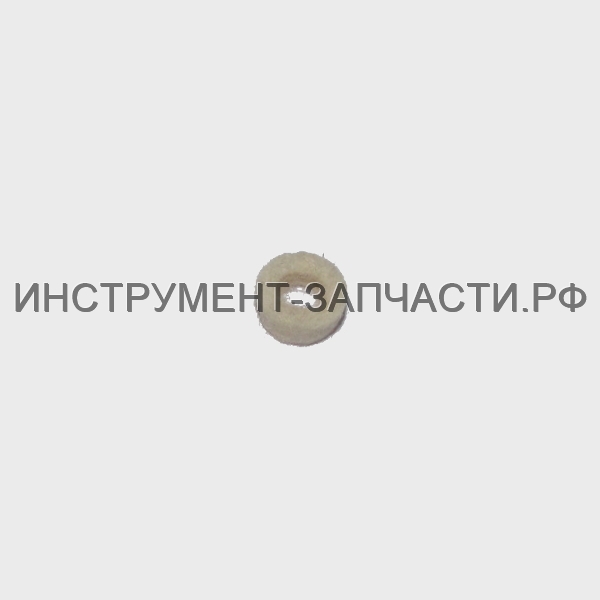

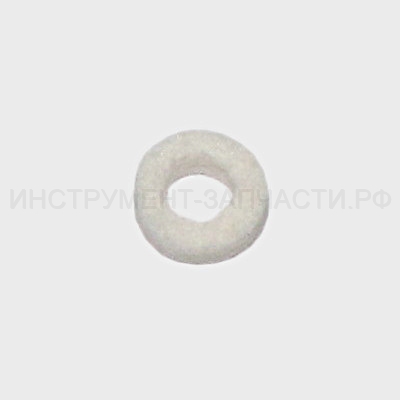

48 156.03.00.23.00 COM_VIRTUEMART_NO_IMAGE_SET Кольцо войлочное Ø6х11х5 МП-85/600Э
Кольцо войлочное
Ø6х11х5
В наличии
2
1 20.00
49 00.02.02.02.38 COM_VIRTUEMART_NO_IMAGE_SET Шайба Р-82/650
Шайба
Ø6,5х12х1
Нет в наличии
2 10.00
50 101.05.00.14.00 COM_VIRTUEMART_NO_IMAGE_SET Пружина МП-65/550 Э
Пружина
Ø3х9,5
В наличии
8
1 10.00
51 15.03.00.08.00 COM_VIRTUEMART_NO_IMAGE_SET Переключатель хода МП-100Э
Переключатель хода качалки
В наличии
2
1 30.00

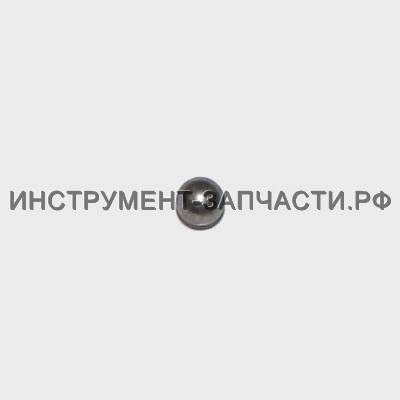

52 04.03.00.04.00 COM_VIRTUEMART_NO_IMAGE_SET Шарик Д 4,7 ДУ-1000ЭР
Шарик
Ø4.7
В наличии
4
1 30.00

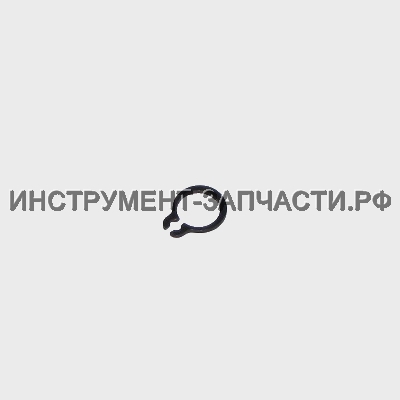

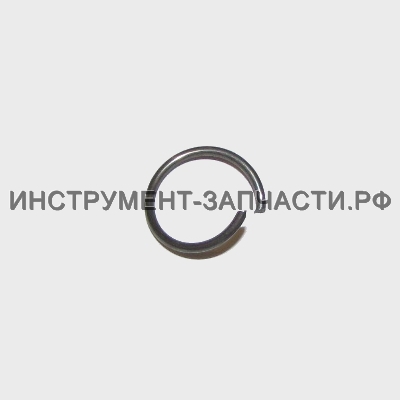

53 00.02.99.02.09 Кольцо В7 МП-100 Э Кольцо В7 МП-100 Э
Кольцо стопорное
В7
В наличии
14
1 10.00

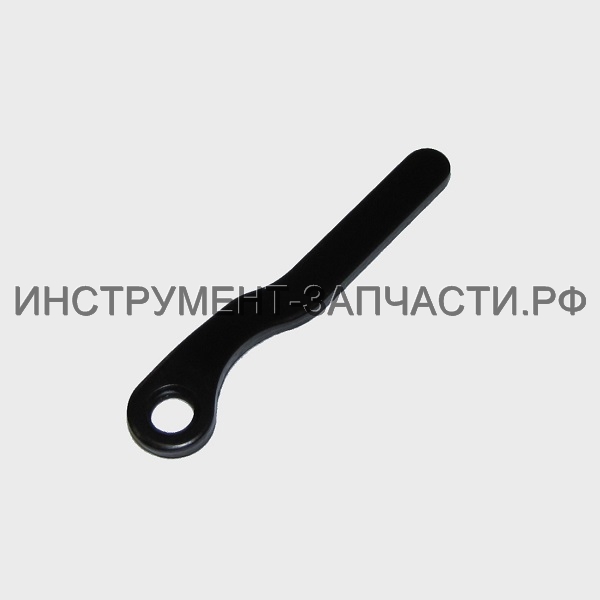

54 15.05.00.08.00 Рычаг-фиксатор основания МП-100Э Рычаг-фиксатор основания МП-100Э
Рычаг-фиксатор основания
В наличии
5
1 30.00
55 15.03.00.12.00 COM_VIRTUEMART_NO_IMAGE_SET Шайба специальная МП-100 Э
Шайба
10-24-1
Нет в наличии
1 20.00
56 156.05.01.03.00 COM_VIRTUEMART_NO_IMAGE_SET Винт специальный М10х24 МП-85/600Э
Винт специальный
М10х24
В наличии
2
1 30.00

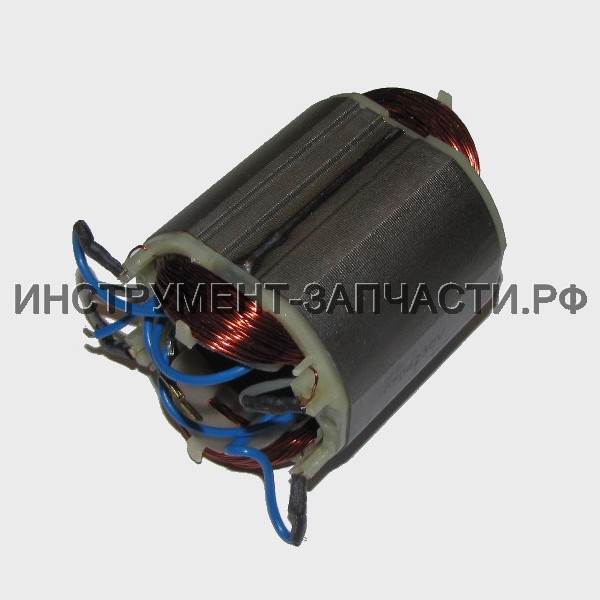

57 15.04.02.00.00 COM_VIRTUEMART_NO_IMAGE_SET Статор МП-100
Статор с выводами в сборе
В наличии
2
1 510.00

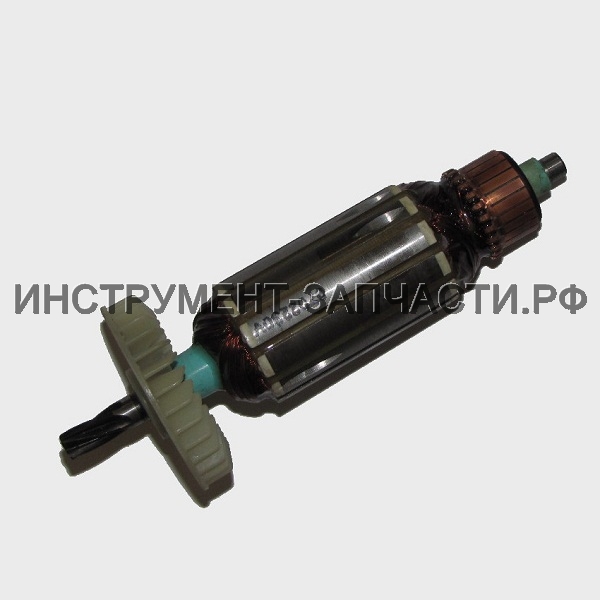

58 15.04.01.00.01 COM_VIRTUEMART_NO_IMAGE_SET Якорь с вентилятором в сборе
В наличии
6
1 850.00

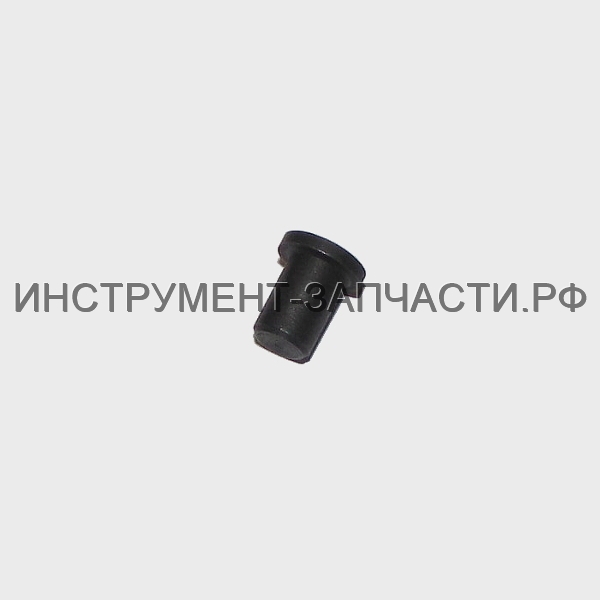

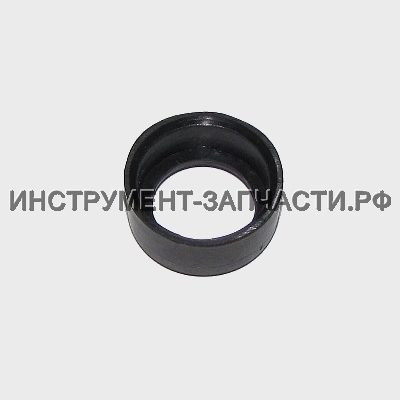

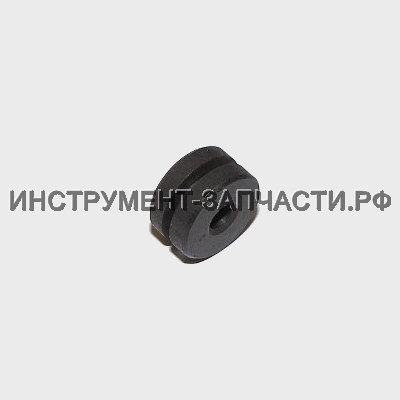

59 156.04.01.01.00 Втулка демпфирующая МП-85/600Э Втулка демпфирующая МП-85/600Э
Втулка демпфирующая
В наличии
9
1 30.00

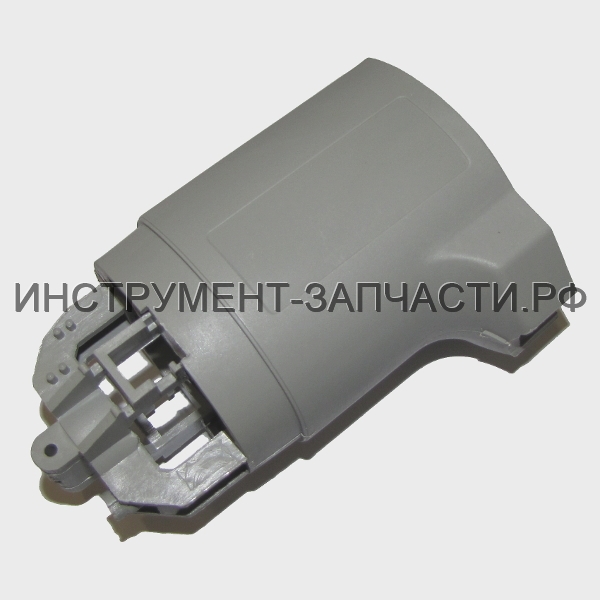

60 15.04.00.03.00 Корпус двигателя МП-100 Корпус двигателя МП-100
Корпус двигателя
В наличии
1
1 130.00
61
15.01.02.02.01
COM_VIRTUEMART_NO_IMAGE_SET Табличка маркировочная
нд
Нет данных о товаре
1
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
62 15.04.00.04.00 COM_VIRTUEMART_NO_IMAGE_SET Крышка двигателя МП-100 Э
Крышка двигателя
Нет в наличии
1 70.00
63 15.04.00.02.00 COM_VIRTUEMART_NO_IMAGE_SET Диафрагма МП-100
Диафрагма
Нет в наличии
1 40.00
64 00.01.01.01.06 COM_VIRTUEMART_NO_IMAGE_SET Подшипник шариковый 607Z Д-500
Подшипник шариковый 607.2Z
607.2Z (7х19х6)
В наличии
19
1 90.00
64 607-2RS Подшипник 180607/607-2RS Подшипник 180607/607-2RS
Подшипник шариковый 607-2RS
607-2RS (7х19х6)
Альтернатива
В наличии
58
1 40.00
65
15.01.02.01.01
COM_VIRTUEMART_NO_IMAGE_SET Табличка логотип
нд
Нет данных о товаре
1
66 15.04.03.01.00 Щетка электрическая МП-100 Э Щетка электрическая МП-100 Э
Щётка электрическая
нд
В наличии
30
2 60.00

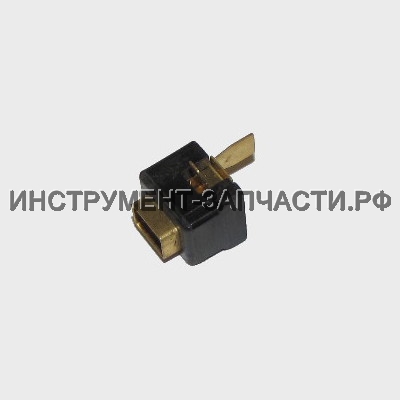

67 15.04.03.00.00 Щеткодержатель в сборе МП-100 Щеткодержатель в сборе МП-100
Корпус щёткодержателя
нд
В наличии
16
2 70.00
68 15.03.01.03.00 Ролик опорный МП-100 Э Ролик опорный МП-100 Э
Ролик опорный
Ø13,5х7,5
Нет в наличии
1 100.00
69 15.04.00.06.00 COM_VIRTUEMART_NO_IMAGE_SET Планка фиксации шнура МП-100Э
Планка фиксации шнура
Комплект 34727900501
Нет в наличии
1 10.00

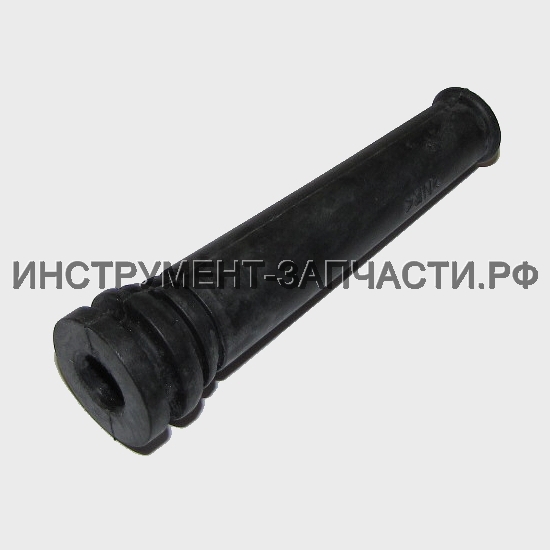

70 154.04.00.04.00 COM_VIRTUEMART_NO_IMAGE_SET Трубка защитная ПП-165/1300ЭМ
Трубка защитная
В наличии
1
1 30.00
71 00.10.02.01.01 Шнур питания  вилкой 2х0,75 Шнур питания вилкой 2х0,75
Шнур питания с вилкой
H05VV-F/2x0,75мм²
Нет в наличии
1 200.00
72 15.02.00.01.00 COM_VIRTUEMART_NO_IMAGE_SET Ключ 6-гранный S4 МП-100 Э
Ключ 6-гранный
S4
Нет в наличии
1 20.00
73 15.02.00.04.00 COM_VIRTUEMART_NO_IMAGE_SET Держатель центра МП-100 Э
Держатель центра
Нет в наличии
1 60.00
74 15.02.00.03.00 COM_VIRTUEMART_NO_IMAGE_SET Центр циркульный М5 МП-100 Э
Центр циркульный
М5
В наличии
1
1 40.00
75 15.02.00.02.00 COM_VIRTUEMART_NO_IMAGE_SET Линейка направляющая МП-100 Э
Линейка направляющая
В наличии
1
1 120.00
76
00.02.34.01.59
COM_VIRTUEMART_NO_IMAGE_SET Винт
M5х12
Нет данных о товаре
1
77 15.05.00.01.00 Платформа МП-100Э Платформа МП-100Э
Платформа
В наличии
1
1 230.00
78 15.05.00.03.00 COM_VIRTUEMART_NO_IMAGE_SET Пружина пластинчатая МП-100Э
Пружина пластинчатая
Нет в наличии
1 20.00

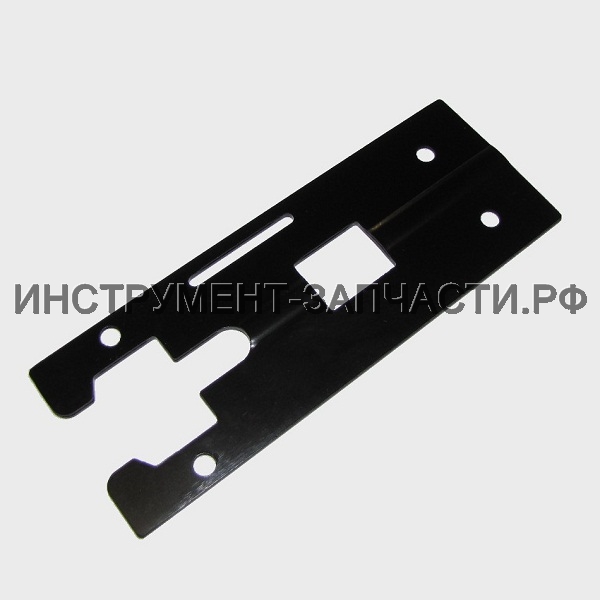

79 15.05.00.02.00 COM_VIRTUEMART_NO_IMAGE_SET Пластина-прижим пилки МП-100Э
Пластина-прижим пилки
В наличии
1
2 20.00

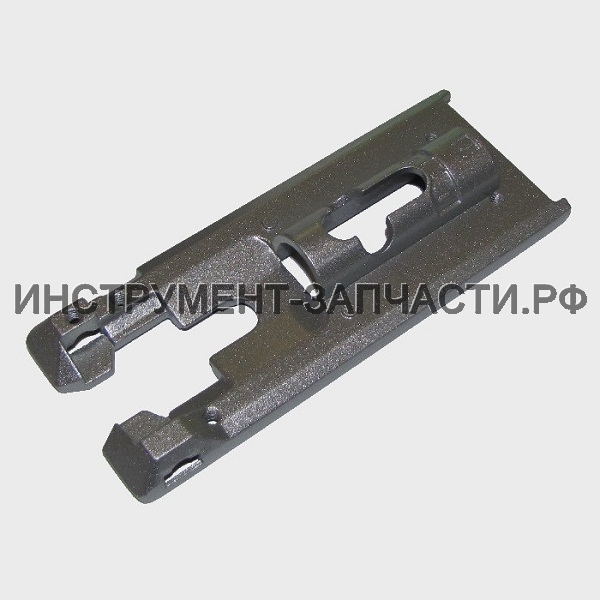

80 15.05.00.04.00 Подошва МП-100Э Подошва МП-100Э
Подошва
В наличии
3
1 120.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
81 00.02.04.05.01 Винт М5х8 ДП-1600 Винт М5х8 ДП-1600
Винт
М5х10
В наличии
56
4 10.00

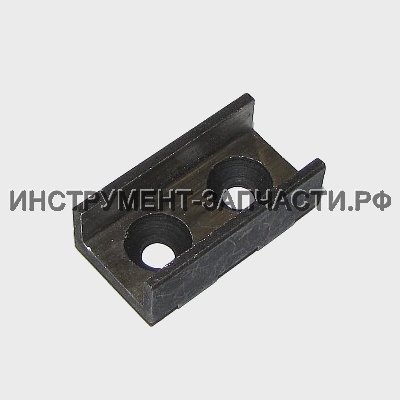

82 15.05.00.05.00 COM_VIRTUEMART_NO_IMAGE_SET Сухарь МП-100Э
Сухарь
Нет в наличии
1 80.00
83 156.05.01.04.00 COM_VIRTUEMART_NO_IMAGE_SET Шайба 4,2х14х2 МП-85/600Э
Шайба
4,2х14х2
В наличии
5
2 10.00
84 00.02.04.04.05 Винт М4х8.019 МП-100 Э Винт М4х8.019 МП-100 Э
Винт
М4х8(внутр. шест.S3)
В наличии
21
2 20.00
86 00.02.10.04.00 Шарик 3,5 мм Шарик 3,5 мм
Шарик
Ø3,5
В наличии
40
2 20.00
87 00.02.02.02.17 Шайба Шайба
Ø10х16х0,5
В наличии
10
2 10.00
88
101.03.02.07.01
COM_VIRTUEMART_NO_IMAGE_SET Пружина кручения
Нет данных о товаре
1
89
157.03.02.08.00
COM_VIRTUEMART_NO_IMAGE_SET Рычаг
Нет данных о товаре
1
