Лобзик МП-65/500Э (555.*)

Схема актуальна для изделий, у которых серийный номер начинается с 555.

Рис. 1

№ на рис.

Артикул

Изобр.

Наименование

Наличие / Резерв

Кол. на схеме

Цена

Кол.

1

555.05.00.07.00

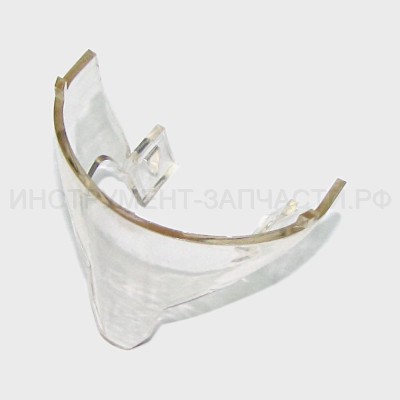

Экран защитный PC

Нет данных о товаре

1

2

555.05.00.08.00

Стержень ограждения spring steel

Нет данных о товаре

1

3

555.03.02.03.00

Пружина spring steel

Нет данных о товаре

1

4

555.03.02.05.04

Втулка опорная Ø5хØ9х7

Нет данных о товаре

2

5

555.03.00.04.00

Втулка направляющая steel

Нет данных о товаре

1

6

555.03.01.01.00

Шток steel

Нет данных о товаре

1

7

555.03.01.01.01

Колесо направляющая bearing steel

Нет данных о товаре

1

8

555.03.02.04.00

Пружина Ø6

Нет данных о товаре

1

9

555.03.02.02.00

Прокладка Ø12хØ6.3х0.9

Нет данных о товаре

1

10

555.03.00.05.00

Колесо зубчатое 45#,Ø41*Ø29.5*19

Нет данных о товаре

1

11

555.01.03.01.00

Подшипник Ø6*Ø9*13.5

Нет данных о товаре

1

12

555.03.00.06.00

Кулиса steel

Нет данных о товаре

1

13

555.03.02.04.01

Штырь Ø3х6

Нет данных о товаре

4

14

555.03.00.07.00

Толкатель Q235

Нет данных о товаре

1

15

555.03.00.08.00

Щит промежуточный ZL102

Нет данных о товаре

1

16

555.04.04.00.00

Выключатель ZLB KR8 (8)A 250V-5E

Нет данных о товаре

1

17

00.10.04.01.02

Конденсатор 0.22UFK x 2

В наличии 20

1

140.00

18

555.05.00.10.00

Корпус-накладка правая PA6-GF30+TPE

Нет данных о товаре

1

19

00.34.73.70.00

Винт самонарезной ST4.2X16

Нет данных о товаре

9

20

00.02.04.01.27

Винт М4х14 Винт самонарезной ST4.2X35

Нет в наличии

2

20.00

Спросить

№ на рис.

Артикул

Изобр.

Наименование

Наличие / Резерв

Кол. на схеме

Цена

Кол.

21

528.04.00.02.01

Планка прижимная PA6-GF30

Нет данных о товаре

1

22

00.02.03.01.03

Винт 4х14 ДУ-650ЭР Винт самонарезной ST4x14

Нет в наличии

2

20.00

Спросить

23

528.04.00.03.01

Втулка ввода кабеля PVC

Нет данных о товаре

1

24

00.10.02.01.01

Шнур питания вилкой 2х0,75 Шнур питания с вилкой H05VV-F/2*0.75мм²

Нет в наличии

1

200.00

Спросить

25

555.03.01.02.00

Ось steel

Нет данных о товаре

1

26

555.03.02.05.26

Пружина Ø10.2*12*Ø1.2

Нет данных о товаре

1

27

555.03.01.03.00

Ось Ø4х24

Нет данных о товаре

1

28

555.03.03.00.00

Кронштейн механизма качания steel

Нет данных о товаре

1

29

00.01.01.01.19

Подшипник 608RS Р-82ТС Подшипник 608

В наличии 4 В резерве 1

1

110.00

29

608-2RS

Подшипник 180608/608-2RS Подшипник 608-2RS Альтернатива

В наличии 94

1

40.00

30

555.04.01.00.00

Якорь с вентилятором Ø35х32H

Нет данных о товаре

1

31

00.01.01.01.06

Подшипник шариковый 607Z Д-500 Подшипник 607Z (7х19х6)

В наличии 5

1

90.00

31

607-2RS

Подшипник 180607/607-2RS Подшипник 607-2RS (7х19х6) Альтернатива

В наличии 89

1

40.00

32

555.04.02.00.00

Статор с катушками индуктивности Ø58.5х32H

Нет данных о товаре

1

33

555.04.03.03.00

Щеткодержатель 13*13*18.5

Нет данных о товаре

2

34

555.04.03.01.00

Щетка электрическая 13.2*13.2*17.5

Нет данных о товаре

2

35

555.04.03.03.01

Крышка щеткодержателя

Нет данных о товаре

2

36

555.03.02.05.00

Ручка переключателя PA6-GF30

Нет данных о товаре

1

37

555.03.02.06.00

Пружина 65Mn

Нет данных о товаре

1

38

00.02.10.03.00

Шарик Шарик стальной 45#,Ø3

В наличии 19

1

20.00

№ на рис.

Артикул

Изобр.

Наименование

Наличие / Резерв

Кол. на схеме

Цена

Кол.

39

555.03.02.05.01

Ось механизма качания Ø7.5х37

Нет данных о товаре

1

40

00.02.99.02.03

Кольцо стопорное В10 ДУ-1000ЭР;Д-1050Р;ЛШМ-900 Кольцо стопорное Ø10

В наличии 31

1

20.00

41

555.05.00.09.02

Кнопка PA6-GF30

Нет данных о товаре

1

42

555.05.00.09.00

Корпус-накладка левая PA6-GF30+TPE

Нет данных о товаре

1

43

555.05.00.09.01

Кнопка PA6-GF30

Нет данных о товаре

1

44

00.02.04.01.24

Винт М4х5 Винт M4х6

Нет в наличии

2

20.00

Спросить

45

555.05.00.03.01

Пластина переходная Q235

Нет данных о товаре

1

46

555.05.01.03.00

Основание лобзика Q235

Нет данных о товаре

1

47

528.04.00.02.00

Планка фиксации шнура УШМ-125/700 Планка прижимная Q235

В наличии 5

1

10.00

48

00.02.04.01.28

Винт М4х16 МП-100 Э Винт M4х14

Нет в наличии

2

20.00

Спросить

49

00.20.40.01.05

Пилка лобзика 1.5мм

Нет данных о товаре

1

50

555.05.00.03.00

Ключ 6гранный S3 45#

Нет данных о товаре

1

51

555.05.00.01.00

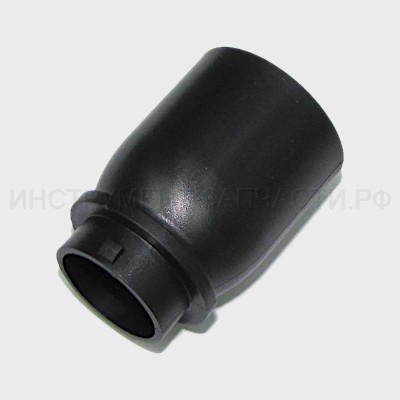

Трубка переходная для пылесоса PA6-GF30

Нет данных о товаре

1

52

555.05.00.02.00

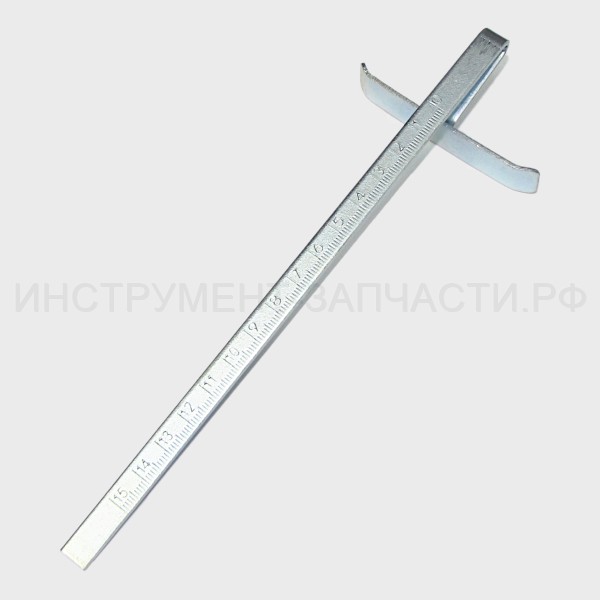

Линейка направляющая Q235

Нет данных о товаре

1
