НВ-1,2/520 (201.*) с 21.05.2012

Электроножницы НВ-1,2/520 (201.*) Интерскол
Схема актуальна для изделий, у которых серийный номер начинается с 201.
Рис. 1
Рис. 1
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
1 500.484 COM_VIRTUEMART_NO_IMAGE_SET Якорь
Ø32х50
Нет в наличии
1 1,050.00
2 565.221-01 Статор Статор
В наличии
1
1 690.00
3 555.334 COM_VIRTUEMART_NO_IMAGE_SET Щетка
Щетка электрическая
5х8х12
Нет в наличии
2 30.00
4
COM_VIRTUEMART_NO_IMAGE_SET Шнур питания с вилкой
ПРС-ВП2х0,75-250-6(18)-6-2,85, черный ГОСТ 28244-96
Нет данных о товаре
1
5 100.1556-05 COM_VIRTUEMART_NO_IMAGE_SET Корпус редуктора
Нет в наличии
1 460.00
6
765.098-01
COM_VIRTUEMART_NO_IMAGE_SET Конденсатор
Нет данных о товаре
1
7 014.131 COM_VIRTUEMART_NO_IMAGE_SET Выключатель
Выключатель В-4
Нет в наличии
1 160.00

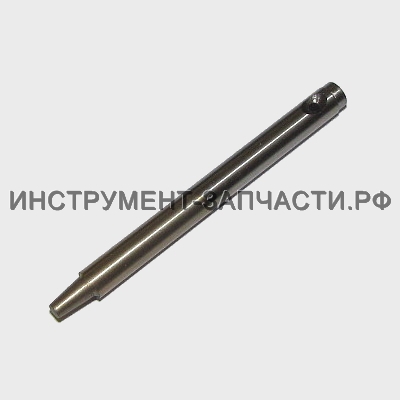

8 238.039 Пуансон Пуансон
В наличии
12
1 570.00
9 795.058 COM_VIRTUEMART_NO_IMAGE_SET Переходник
Нет в наличии
1 580.00
10
COM_VIRTUEMART_NO_IMAGE_SET Винт
5-8-Хим.Окс. ОСТ1 31577-80
Нет данных о товаре
1
14 135.319-01 COM_VIRTUEMART_NO_IMAGE_SET Крышка
Нет в наличии
1 20.00
15 307.317 COM_VIRTUEMART_NO_IMAGE_SET Диафрагма
Нет в наличии
1 10.00
16 238.027 COM_VIRTUEMART_NO_IMAGE_SET Курок
Нет в наличии
1 10.00
17 258.027 COM_VIRTUEMART_NO_IMAGE_SET Тяга
Нет в наличии
1 10.00
18 893.2505 COM_VIRTUEMART_NO_IMAGE_SET Накладка
Нет в наличии
1 10.00
20 551.268 COM_VIRTUEMART_NO_IMAGE_SET Обойма
Обойма щеткодержателя
Нет в наличии
2 40.00
21
443.83
COM_VIRTUEMART_NO_IMAGE_SET Пружина
Нет данных о товаре
2
22 121.325 COM_VIRTUEMART_NO_IMAGE_SET Щит промежуточный
Нет в наличии
1 110.00
23 481.2309 COM_VIRTUEMART_NO_IMAGE_SET Шайба
Нет в наличии
1 10.00
24 306.402-01 COM_VIRTUEMART_NO_IMAGE_SET Кольцо уплотнительное
Нет в наличии
1 10.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
25 103.1474-01 COM_VIRTUEMART_NO_IMAGE_SET Корпус двигателя
Нет в наличии
1 60.00
26
203.39
COM_VIRTUEMART_NO_IMAGE_SET Обойма
Нет данных о товаре
1

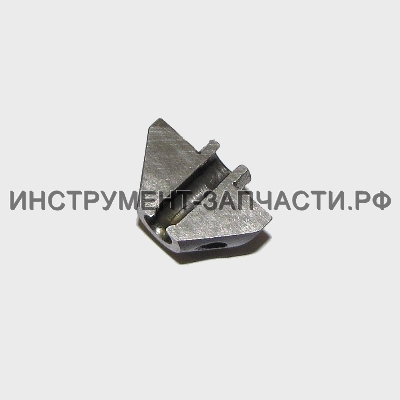

27 233.002 Матрица Матрица
В наличии
9
1 1,070.00
28 238.038 COM_VIRTUEMART_NO_IMAGE_SET Ползун
Нет в наличии
1 390.00

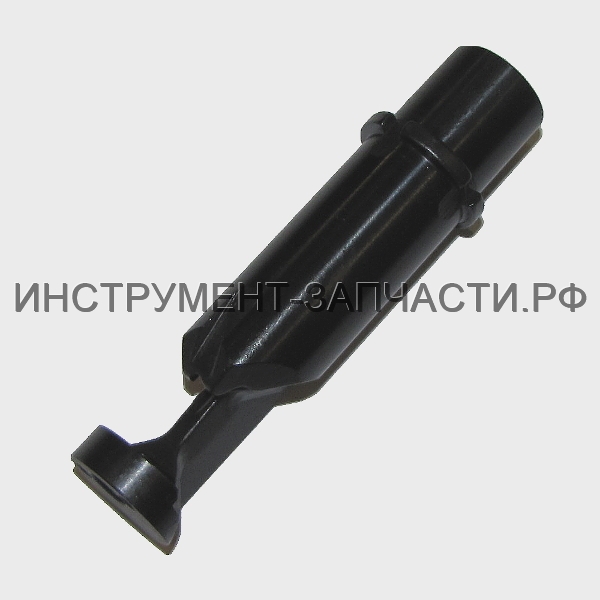

29 361.155 Направляющая Направляющая
В наличии
1
1 920.00
34 00.02.03.01.03
462.1141-01
COM_VIRTUEMART_NO_IMAGE_SET Винт 4х14 ДУ-650ЭР
Винт
4х14
В наличии
4
2 10.00
35 00.02.03.01.07
462.1141-02
COM_VIRTUEMART_NO_IMAGE_SET Винт 4х20 ДУ-1000ЭР
Винт
4х20
В наличии
5
4 10.00
36 00.02.03.01.07
462.1141-03
COM_VIRTUEMART_NO_IMAGE_SET Винт 4х20 ДУ-1000ЭР
Винт
4х20
В наличии
5
2 10.00
37 00.02.04.01.40
462.1148
COM_VIRTUEMART_NO_IMAGE_SET Винт М3х10
Винт
М3х10
В наличии
5
8 10.00
38
462.1251
COM_VIRTUEMART_NO_IMAGE_SET Винт
М3х11
Нет данных о товаре
2
39
471.45
COM_VIRTUEMART_NO_IMAGE_SET Гайка
М27, S=30
Нет данных о товаре
1
40 481.2456 COM_VIRTUEMART_NO_IMAGE_SET Шайба
Нет в наличии
1 10.00
42 481.2457 COM_VIRTUEMART_NO_IMAGE_SET Шайба
Нет в наличии
1 10.00
45 886.699 COM_VIRTUEMART_NO_IMAGE_SET Втулка защитная шнура
Нет в наличии
1 10.00
46 287.401 COM_VIRTUEMART_NO_IMAGE_SET Водило
Нет в наличии
1 110.00
47 184.1125 COM_VIRTUEMART_NO_IMAGE_SET Ось
Нет в наличии
2 10.00
48 282.1676 COM_VIRTUEMART_NO_IMAGE_SET Сателлит
Нет в наличии
2 110.00
49 214.089 COM_VIRTUEMART_NO_IMAGE_SET Кольцо 6х14х1
Кольцо
Нет в наличии
2 10.00
50 483.577 COM_VIRTUEMART_NO_IMAGE_SET Шайба
Нет в наличии
2 10.00
50 00.02.02.03.02 COM_VIRTUEMART_NO_IMAGE_SET Шайба стопорная 6-10-1/Б ДУ-750 ЭР
Шайба стопорная
Ø6
Нет в наличии
2 20.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
51 286.289 COM_VIRTUEMART_NO_IMAGE_SET Колесо
Нет в наличии
1 110.00
52 00.01.01.01.23 COM_VIRTUEMART_NO_IMAGE_SET Подшипник 608ZZ
Подшипник шариковый
60018 ГОСТ 7242-81(608-2Z) (8х22х7)
Нет в наличии
1 70.00
52 608-2RS Подшипник 180608/608-2RS Подшипник 180608/608-2RS
Подшипник шариковый
608-2RS (8х22х7)
Альтернатива
В наличии
158
1 40.00
53 00.01.01.01.39 Подшипник шариковый П-32/1000Э Подшипник шариковый П-32/1000Э
Подшипник шариковый
60027 ГОСТ 7242-81(627-2Z) (7х22х7)
В наличии
4
1 120.00
53 627-2RS Подшипник 180027/627-2RS Подшипник 180027/627-2RS
Подшипник шариковый
627-2RS (7х22х7)
Альтернатива
В наличии
117
1 30.00
54
00.01.01.01.98
COM_VIRTUEMART_NO_IMAGE_SET Подшипник шариковый
1000904 ГОСТ 8338-75(61904) (20х37х9)
Нет данных о товаре
2
56 00.02.11.03.00 COM_VIRTUEMART_NO_IMAGE_SET Ролик игольчатый 2,5х7,8 А5
Ролик игольчатый
2,5x7,8 А5 ГОСТ 6870-81
Нет в наличии
38 10.00
58 00.02.99.02.13 COM_VIRTUEMART_NO_IMAGE_SET Кольцо стопорное
В20
Нет в наличии
1 10.00
59
COM_VIRTUEMART_NO_IMAGE_SET Винт
3-10-Ц ОСТ1 31528-80
Нет данных о товаре
2
60
COM_VIRTUEMART_NO_IMAGE_SET Шайба
3-Ц ОСТ1 11532-74
Нет данных о товаре
2
61
COM_VIRTUEMART_NO_IMAGE_SET Шайба
3-Ц ОСТ1 14088-81
Нет данных о товаре
2
62
COM_VIRTUEMART_NO_IMAGE_SET Шайба
3402А-0,8-3-10
Нет данных о товаре
2
1 1 2 2 3 3 4 4 5 5 6 6 7 7 8 8 9 9 10 10 14 14 15 15 16 16 17 17 18 18 20 20 21 21 22 22 23 23 24 24 25 25 26 26 27 27 28 28 29 29 34 34 35 35 36 36 37 37 37 37 38 38 39 39 40 40 42 42 45 45 46 46 47 47 48 48 49 49 50 50 51 51 52 52 53 53 54 54 56 56 58 58 59 59 60 60 61 61 62 62
