АМ-100/1300 (143.*) с 15.02.2011

Просмотров: 148
Мойка высокого давления АМ-100/1300 (143.*) Интерскол
Схема актуальна для изделий, у которых серийный номер начинается с 143.
п.8 код 3480180 с 03.05.2012 эл. двигатель с насосом в сборе - удален
п.35*, 37*, 38* входили в п.36 код 3480250 с 03.05.2012 - отдельные детали
Инструмент снят с производства, комплектующие поставляются до исчерпания складских запасов
Рис. 1
Рис. 2
Рис. 3
Рис. 1
Рис. 1
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
1 3082130 Штуцер входной Штуцер входной
Нет в наличии
 1 320.00
2 3480291 COM_VIRTUEMART_NO_IMAGE_SET Кожух нижний
Нет в наличии
 1 700.00
3 3081140 COM_VIRTUEMART_NO_IMAGE_SET Колесо
Нет в наличии
 2 180.00
4 3480282 COM_VIRTUEMART_NO_IMAGE_SET Кожух передний
Нет в наличии
 1 1,050.00
5 3480050 COM_VIRTUEMART_NO_IMAGE_SET Ручка
Нет в наличии
 1 560.00

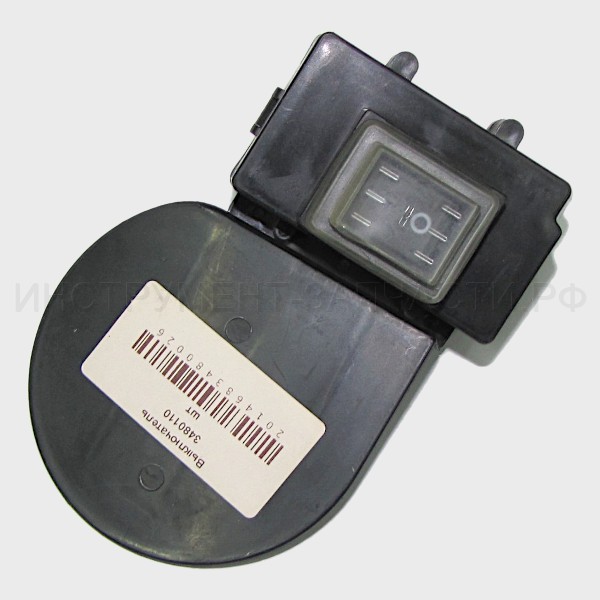

6 3480110 COM_VIRTUEMART_NO_IMAGE_SET Выключатель
Нет в наличии
 1 130.00

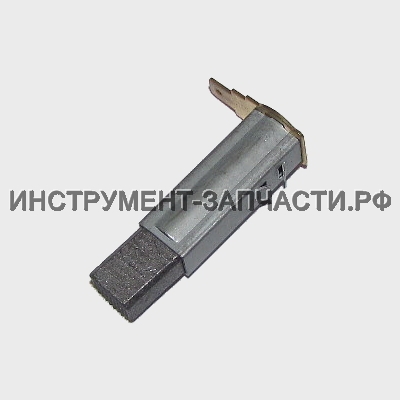

7 3480170 Щетка электрическая Щетка электрическая
Нет в наличии
 2 580.00
9 3500090 COM_VIRTUEMART_NO_IMAGE_SET Скоба
Нет в наличии
 1 110.00

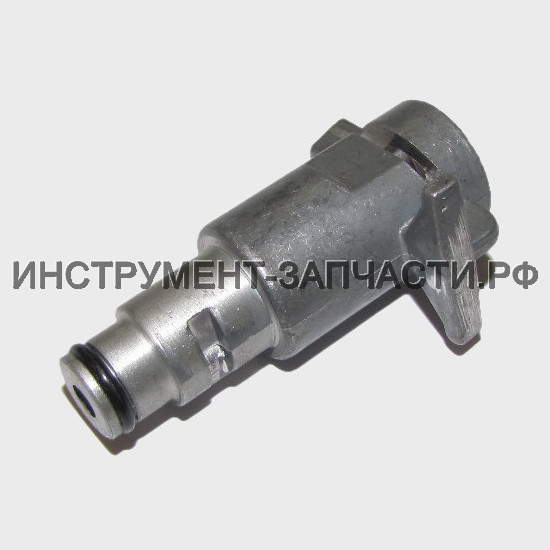

10 3500084 Штуцер выходной Штуцер выходной
В наличии
2
1 380.00

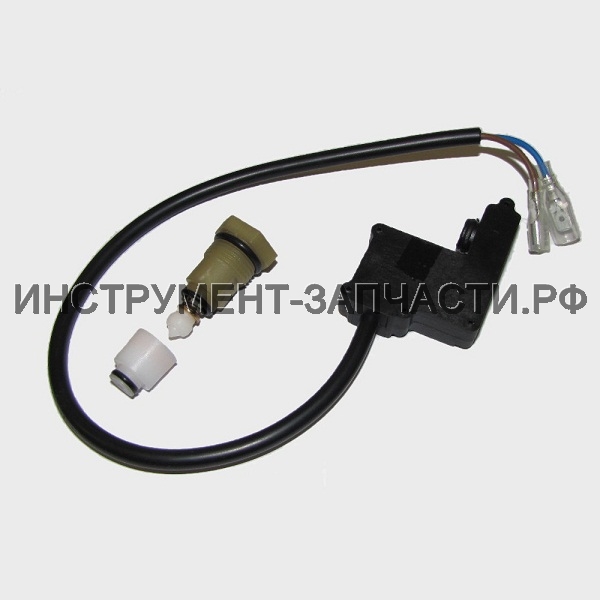

11 3480130 TSS комплект TSS комплект
Микровыключатель в сборе
Нет в наличии
 1 610.00

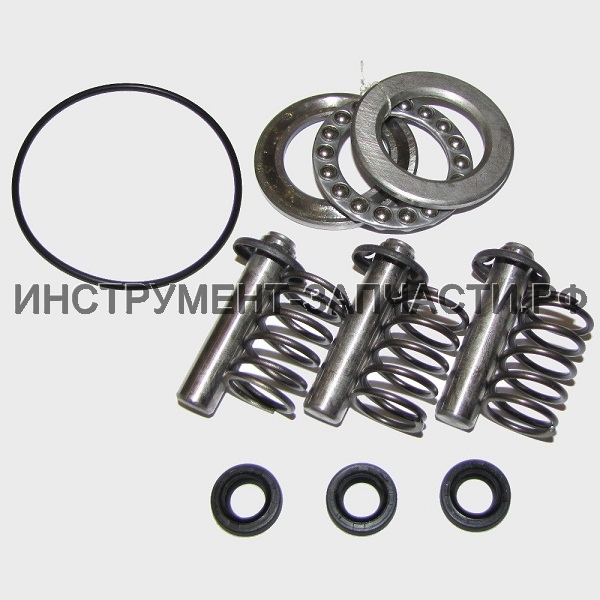

12 3480150 Комплект поршней Комплект поршней
В наличии
1
1 1,600.00

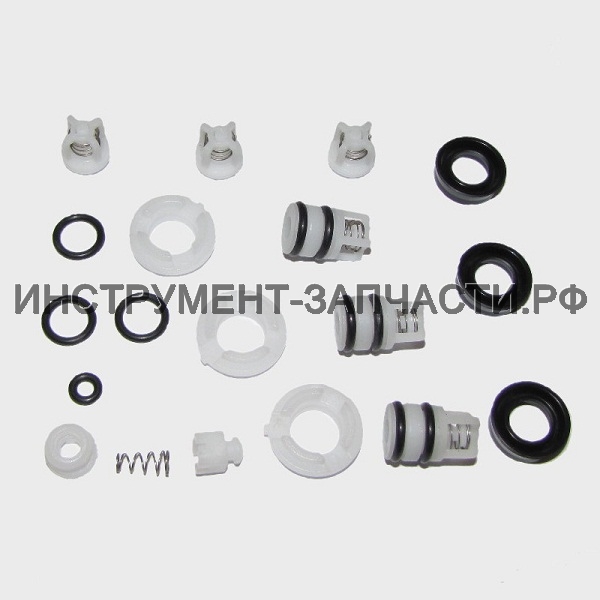

13 3480140 Комплект клапанов Комплект клапанов
Нет в наличии
 1 290.00
14 3480020 COM_VIRTUEMART_NO_IMAGE_SET Основание
Нет в наличии
 1 1,570.00
15 3080580 COM_VIRTUEMART_NO_IMAGE_SET Блок фиксации шнура
Нет в наличии
 1 120.00
16 50940 COM_VIRTUEMART_NO_IMAGE_SET Шнур питания с вилкой
H05VV-F/2х0,75мм², L=5м
Нет в наличии
 1 1,430.00
17 3480060 COM_VIRTUEMART_NO_IMAGE_SET Кронштейн крепления принадлежностей
Нет в наличии
 1 590.00

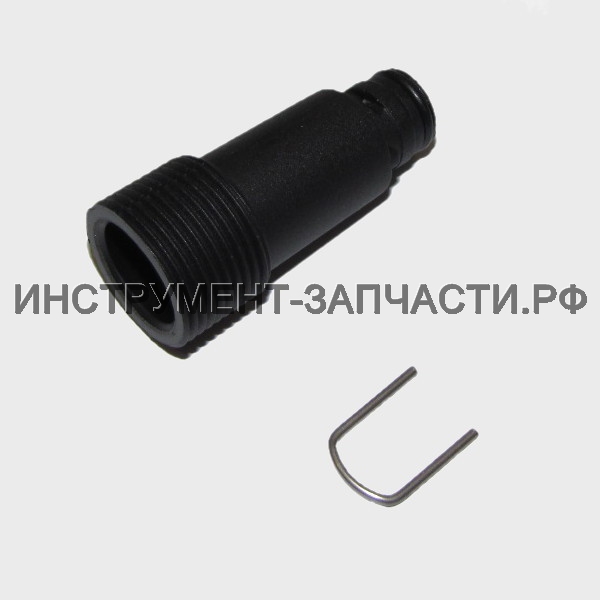

18 3480120 Входной комплект насоса Входной комплект насоса
Штуцер всасывания
Нет в наличии
 1 150.00
19 3081183 COM_VIRTUEMART_NO_IMAGE_SET Колпачок колеса
Нет в наличии
 2 140.00
20 3480160 COM_VIRTUEMART_NO_IMAGE_SET Вилка
Нет в наличии
 1 60.00
21 00.02.03.01.29 COM_VIRTUEMART_NO_IMAGE_SET Винт 5х16
Винт
5х16
В наличии
5
14 30.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
22 00.02.03.01.23 COM_VIRTUEMART_NO_IMAGE_SET Винт 3х13
Винт
3х13
Нет в наличии
 6 10.00
Рис. 2
1 3500340 COM_VIRTUEMART_NO_IMAGE_SET Шланг высокого давления
YL Max 120bar/12MPa/1740Psi max60ºC/140ºF, L=3м
Нет в наличии
 1 410.00
2 3080090 Регулируемая головка Регулируемая головка
Нет в наличии
 1 400.00
3 3480200 COM_VIRTUEMART_NO_IMAGE_SET Емкость моющего средства
Нет в наличии
 1 130.00

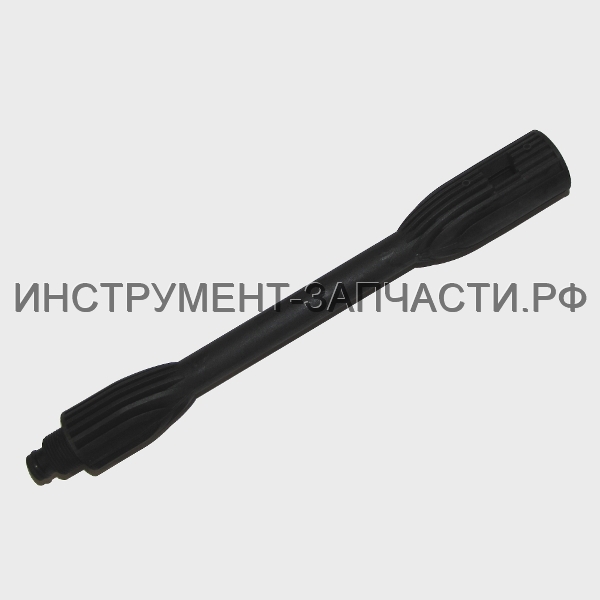

4 3080070 Удлинитель Удлинитель
Нет в наличии
 1 490.00
5 3080065 COM_VIRTUEMART_NO_IMAGE_SET Пистолет с предохранителем
Нет в наличии
 1 1,270.00
Рис. 3
9 3480160 COM_VIRTUEMART_NO_IMAGE_SET Вилка
Скоба
Нет в наличии
 1 60.00
10
00.02.04.04.27
 COM_VIRTUEMART_NO_IMAGE_SET Винт
М6х55
Нет данных о товаре
 4
11 00.02.02.01.06
3081760
 Шайба гроверная П-45МЭ Шайба гроверная П-45МЭ
Шайба пружинная
Ø6
В наличии
1
4 20.00
12 3081770 COM_VIRTUEMART_NO_IMAGE_SET Шайба
Ø6х12х1
Нет в наличии
 4 1,400.00

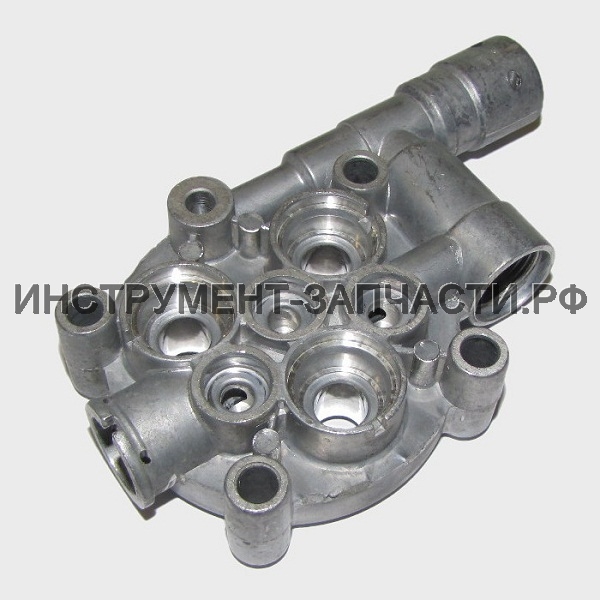

13 3480300 Крышка корпуса насоса Крышка корпуса насоса
Нет в наличии
 1 1,440.00
14 3081730 COM_VIRTUEMART_NO_IMAGE_SET Винт
Нет в наличии
 1 50.00
15 3480130 TSS комплект TSS комплект
Микровыключатель в сборе
Нет в наличии
 1 610.00
16 3480140 Комплект клапанов Комплект клапанов
Нет в наличии
 1 290.00
17 3480350 COM_VIRTUEMART_NO_IMAGE_SET Крышка клапана
Нет в наличии
 3 270.00
18 3480150 Комплект поршней Комплект поршней
В наличии
1
1 1,600.00

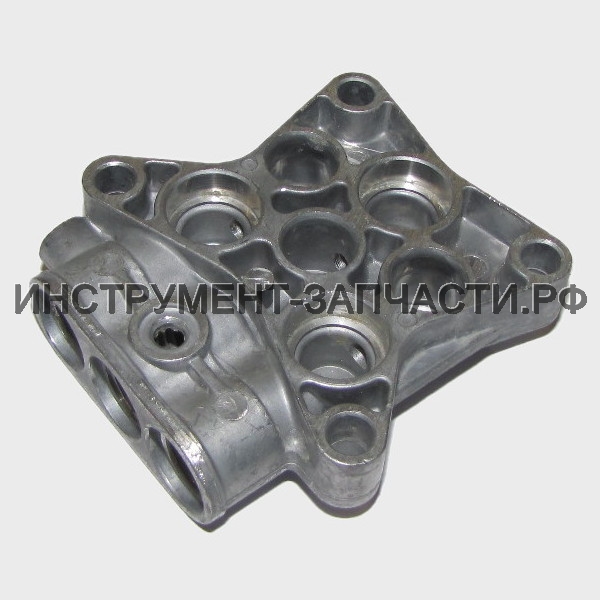

20 3480310 Корпус насоса Корпус насоса
В наличии
2
1 2,090.00
22 3480120 Входной комплект насоса Входной комплект насоса
Штуцер всасывания
Нет в наличии
 1 150.00
31 00.02.03.01.29 COM_VIRTUEMART_NO_IMAGE_SET Винт 5х16
Винт
5х16
В наличии
5
4 30.00
32 3081370 COM_VIRTUEMART_NO_IMAGE_SET Пробка
Нет в наличии
 1 720.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
33 3480400 COM_VIRTUEMART_NO_IMAGE_SET Фильтр поролоновый
Нет в наличии
 1 270.00
34 3480170 Щетка электрическая Щетка электрическая
Нет в наличии
 2 580.00
35* 3480420 COM_VIRTUEMART_NO_IMAGE_SET Кольцо
Нет в наличии
 1 100.00
36 3480250 COM_VIRTUEMART_NO_IMAGE_SET Двигатель в сборе
1300Вт, 220-240В, 50-60Гц
Нет в наличии
 1 8,520.00
37* 3480410 COM_VIRTUEMART_NO_IMAGE_SET Корпус двигателя
Нет в наличии
 1 580.00

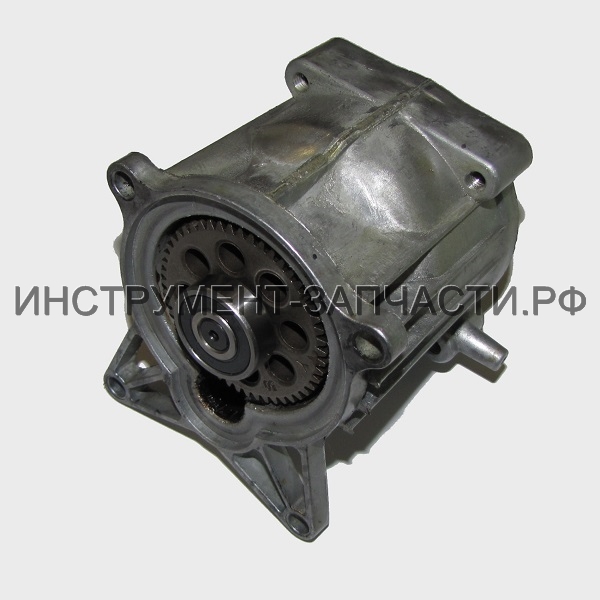

38* 3480340 Редуктор в сборе Редуктор в сборе
Нет в наличии
 1 1,950.00
1 1 2 2 3 3 3 3 4 4 5 5 6 6 7 7 9 9 10 10 11 11 12 12 13 13 14 14 15 15 16 16 17 17 18 18 18 18 19 19 19 19 20 20 21 21 22 22 1 1 2 2 3 3 4 4 5 5 9 9 10 10 11 11 12 12 13 13 14 14 15 15 16 16 17 17 18 18 20 20 22 22 31 31 32 32 33 33 34 34 35 35 36 36 37 37 38 38
