Мойка высокого давления Интерскол АМ-140/2000 (505.*)

Схема актуальна для изделий, у которых серийный номер начинается с 505.

Инструмент снят с производства

Рис.1

№ на рис.

Артикул

Изобр.

Наименование

Наличие / Резерв

Кол. на схеме

Цена

Кол.

505.00.00.00.00

АППАРАТ МОЕЧНЫЙ ВЫСОКОГО ДАВЛЕНИЯ G5 pressure washer 140bar

Нет данных о товаре

1

505.05.02.00.00

Ручка в сборе Поз. 38…41

Нет данных о товаре

1

1

504.05.00.07.00

Держатель пистолета

Нет данных о товаре

1

2

504.05.02.01.00

Передняя крышка ручки

Нет данных о товаре

1

3

505.05.02.02.00

Ручка

Нет данных о товаре

1

4

00.02.03.01.05

Винт 4х15 Винт ST4.2х15-F GB/T845

Нет в наличии

1

20.00

Спросить

5

505.05.02.03.00

Пластина 1

Нет данных о товаре

1

6

505.05.02.04.00

Пластина 2

Нет данных о товаре

1

7

00.02.03.01.05

Винт 4х15 Винт ST4.2х15-F GB/T845

Нет в наличии

4

20.00

Спросить

8

504.05.01.01.00

Рукоятка пистолета в сборе

Нет данных о товаре

1

9

504.05.01.02.00

Удлинитель

Нет данных о товаре

1

10

504.05.01.03.00

Турбощетка

Нет данных о товаре

1

11

505.05.02.05.00

Насадка регулируемая

Нет данных о товаре

1

12

505.05.02.06.00

Шланг высокого давления в сборе ПВХ, резьба М22, 8м

Нет данных о товаре

1

13

504.02.00.05.00

Амортизатор 1

Нет данных о товаре

1

14

00.02.03.01.14

Винт 5х20 Винт ST5.5х20

Нет в наличии

2

10.00

Спросить

15

504.02.00.03.00

Амортизатор 2

Нет данных о товаре

1

16

505.05.02.07.00

Крышка емкости моющего средства

Нет данных о товаре

1

17

505.05.02.08.00

Емкость моющего средства

Нет данных о товаре

1

18

00.02.03.01.55

Винт ST4.8x28

Нет данных о товаре

2

№ на рис.

Артикул

Изобр.

Наименование

Наличие / Резерв

Кол. на схеме

Цена

Кол.

19

505.04.00.01.00

Втулка уплотнительная проводов

Нет данных о товаре

2

20

505.04.00.02.00

Коробка распределительная

Нет данных о товаре

1

21

505.04.00.03.00

Втулка уплотнительная шнура питания

Нет данных о товаре

1

22

00.02.03.01.62

Винт П-32/950ЭВ Винт ST4.8х19 GB/T845

Нет в наличии

2

10.00

Спросить

23

503.04.04.00.00

Выключатель в сборе 20.1 (8)A 250VA

Нет данных о товаре

1

24

504.04.00.01.00

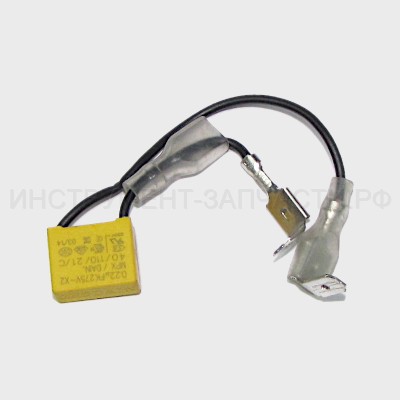

Конденсатор с выводами в сборе 0.22µF

Нет данных о товаре

1

25

503.05.00.05.00

Уплотнение коробки распределительной

Нет данных о товаре

1

26

503.05.00.06.00

Крышка коробки распределительной

Нет данных о товаре

1

27

505.02.00.01.00

Рычаг переключения

Нет данных о товаре

1

28

503.02.00.07.00

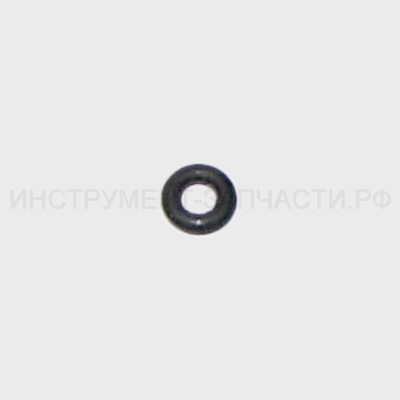

Кольцо резиновое Ø6х1.8

Нет данных о товаре

1

29

00.02.03.01.05

Винт 4х15 Винт ST4.2х15-F GB/T845

Нет в наличии

3

20.00

Спросить

30

505.04.00.04.00

Крышка двигателя

Нет данных о товаре

1

31

505.04.00.05.00

Проставка

Нет данных о товаре

1

32

505.03.00.00.00

Двигатель и насос в сборе

Нет данных о товаре

1

33

504.02.00.04.00

Штифт резиновый Ø7х11

Нет данных о товаре

2

34

505.02.00.02.00

Упор

Нет данных о товаре

2

35

503.02.00.02.00

Скоба

Нет данных о товаре

2

36

505.02.00.03.00

Штуцер выходной 67,5мм

Нет данных о товаре

1

37

505.02.00.04.00

Кольцо резиновое Ø14х2

Нет данных о товаре

1

38

505.02.00.05.00

Пружина

Нет данных о товаре

1

№ на рис.

Артикул

Изобр.

Наименование

Наличие / Резерв

Кол. на схеме

Цена

Кол.

39

505.02.00.06.00

Трубка ПВХ 60мм

Нет данных о товаре

60

40

505.02.00.07.00

Прокладка

Нет данных о товаре

1

41

505.02.00.08.00

Кольцо резиновое Ø12х2

Нет данных о товаре

1

42

505.02.00.09.00

Угольник

Нет данных о товаре

1

43

505.02.00.10.00

Хомут Ø19.8х7х0.6

Нет данных о товаре

2

44

505.02.00.11.00

Шланг подающий

Нет данных о товаре

1

45

505.02.00.12.00

Угольник подключения воды

Нет данных о товаре

1

46

503.02.00.04.00

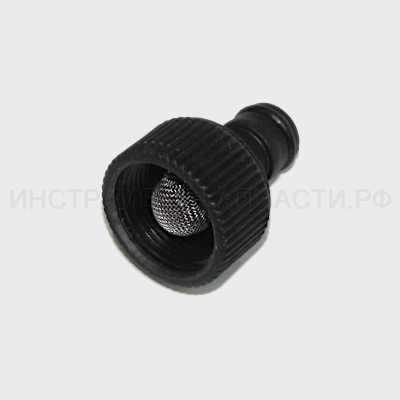

Входной разъем в сборе

Нет данных о товаре

1

47

505.02.00.13.00

Пружина

Нет данных о товаре

1

48

505.05.00.01.00

Вставка

Нет данных о товаре

1

49

505.02.00.14.00

Шплинт

Нет данных о товаре

1

50

505.02.00.15.00

Шайба Ø12 GB/T95

Нет данных о товаре

1

51

505.05.00.02.00

Корпус задний в сборе

Нет данных о товаре

1

52

00.02.03.01.62

Винт П-32/950ЭВ Винт ST4.8х19 GB/T845

Нет в наличии

9

10.00

Спросить

53

505.02.00.16.00

Ось колеса

Нет данных о товаре

2

54

505.02.00.17.00

Колесо

Нет данных о товаре

2

55

00.02.04.04.04

Болт М8х16 Винт M8х16

В наличии 1

1

20.00

56

505.02.00.18.00

Крышка колеса

Нет данных о товаре

1

57

505.05.00.03.00

Панель задняя нижняя

Нет данных о товаре

1

58

504.04.00.02.00

Шнур питания с вилкой H05VV-F/2х1,0мм², L=6м

Нет данных о товаре

1

№ на рис.

Артикул

Изобр.

Наименование

Наличие / Резерв

Кол. на схеме

Цена

Кол.

59

505.05.00.04.00

Панель задняя верхняя

Нет данных о товаре

1

60

503.02.00.05.00

Планка фиксации шнура

Нет данных о товаре

1

61

00.02.03.01.42

Винт 3,5х16 Винт ST3.5х16-F

Нет в наличии

2

10.00

Спросить

62

505.05.00.05.00

Корпус передний

Нет данных о товаре

1

63

505.05.00.06.00

Вставка

Нет данных о товаре

1

65

505.05.00.07.00

Панель

Нет данных о товаре

1

66

504.05.00.03.00

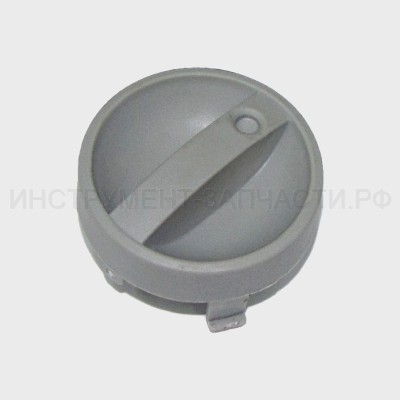

Ручка переключателя

Нет данных о товаре

1

67

503.02.00.08.00

Игла для очистки инструмента

Нет данных о товаре

1

Рис.2

505.03.00.00.00

Двигатель и насос в сборе

Нет данных о товаре

1

1

505.04.01.01.00

Кожух двигателя

Нет данных о товаре

1

2

505.04.01.00.00

Электродвигатель АМ-140/2000 220В, 50Гц, 2000Вт

Нет данных о товаре

1

3

00.01.01.01.03

Подшипник шариковый 629Z Подшипник шариковый 629-2Z (9х26х8)

В наличии 14

1

120.00

3

629-2RS

Подшипник 180029/629-2RS Подшипник шариковый 629-2RS (9х26х8) Альтернатива

В наличии 65

1

50.00

4

505.03.00.01.00

Кольцо резиновое

Нет данных о товаре

1

5

505.03.00.02.00

Колесо зубчатое В=10мм

Нет данных о товаре

1

6

505.03.00.03.00

Вал Ø12x58

Нет данных о товаре

1

7

505.03.00.04.00

Корпус редуктора

Нет данных о товаре

1

8

505.03.00.05.00

Винт ST5.5x26

Нет данных о товаре

4

9

505.03.00.06.00

Манжета Ø20х35х7

Нет данных о товаре

1

10

00.01.01.01.81

Подшипник шариковый 6303 (17х47х14)

Нет в наличии

1

220.00

Спросить

№ на рис.

Артикул

Изобр.

Наименование

Наличие / Резерв

Кол. на схеме

Цена

Кол.

10

6303-2RS

Подшипник 180303/6303-2RS Подшипник шариковый 6303-2RS (17х47х14) Альтернатива

В наличии 19

1

120.00

11

505.03.00.07.00

Шайба косая АМ-140/2000 Шайба косая

Нет в наличии

1

0.00

Спросить

12

505.03.00.08.00

Подшипник шариковый упорный 51107 (35х52х12)

Нет данных о товаре

1

13

00.02.04.04.03

Винт М6х16 Винт M6х16

В наличии 4

1

20.00

505.03.01.00.00

Насос в сборе

Нет данных о товаре

1

14

505.03.01.01.00

Кольцо резиновое Ø71x1.8

Нет данных о товаре

1

15

505.03.01.02.00

Шайба плунжера пружинная

Нет данных о товаре

3

16

505.03.01.03.00

Пружина

Нет данных о товаре

3

17

505.03.01.04.00

Плунжер Ø12х58

Нет данных о товаре

3

18

505.03.01.05.00

Корпус насоса

Нет данных о товаре

1

19

505.03.01.06.00

Уплотнение поршня

Нет данных о товаре

3

20

505.03.01.07.00

Обойма

Нет данных о товаре

3

21

505.03.01.08.00

Шайба Ø12x20x1

Нет данных о товаре

3

22

505.03.01.09.00

Кольцо резиновое Ø7.2x1.9

Нет данных о товаре

7

23

505.03.02.00.00

Клапан впускной в сборе

Нет данных о товаре

3

24

505.03.01.10.00

Манжета Ø20x12x5.5

Нет данных о товаре

3

25

505.03.01.11.00

Крышка насоса

Нет данных о товаре

1

26

00.02.04.04.26

Винт М6х50 Винт M6x65 (внутр.шест.)

Нет в наличии

4

50.00

Спросить

505.03.03.00.00

Клапан выпускной в сборе

Нет данных о товаре

3

27

503.03.01.15.00

Кольцо резиновое Ø6.9x1.8

Нет данных о товаре

3

№ на рис.

Артикул

Изобр.

Наименование

Наличие / Резерв

Кол. на схеме

Цена

Кол.

28

505.03.03.01.00

Корпус клапана

Нет данных о товаре

3

29

503.03.01.17.00

Золотник

Нет данных о товаре

6

30

503.03.01.18.00

Пружина

Нет данных о товаре

6

31

503.03.01.19.00

Седло клапана

Нет данных о товаре

6

32

503.03.01.24.00

Кольцо резиновое Ø9x1.8

Нет данных о товаре

3

33

503.03.01.25.00

Пробка выпускного клапана

Нет данных о товаре

3

34

503.03.01.22.00

Кольцо резиновое Ø4x1.5

Нет данных о товаре

2

35

505.03.00.09.00

Пробка

Нет данных о товаре

1

36

503.03.01.13.00

Кольцо резиновое Ø10.5x1.8

Нет данных о товаре

2

37

503.03.01.14.00

Корпус клапана

Нет данных о товаре

1

38

503.03.01.12.00

Кольцо резиновое Ø3x1.8

Нет данных о товаре

1

39

503.03.01.11.00

Седло клапана

Нет данных о товаре

1

40

503.03.01.10.00

Пружина

Нет данных о товаре

1

41

505.03.00.10.00

Ниппель

Нет данных о товаре

1

42

505.03.00.11.00

Шарик R5

Нет данных о товаре

1

43

505.03.00.12.00

Пружина

Нет данных о товаре

1

44

505.03.00.13.00

Кольцо резиновое Ø8.75x1.8

Нет данных о товаре

1

45

505.03.00.14.00

Кольцо резиновое Ø9x2.0

Нет данных о товаре

1

46

505.03.00.15.00

Патрубок впускной

Нет данных о товаре

1

47

503.03.01.39.00

Скоба

Нет данных о товаре

1

№ на рис.

Артикул

Изобр.

Наименование

Наличие / Резерв

Кол. на схеме

Цена

Кол.

48

503.03.01.28.00

Фильтр сетчатый

Нет данных о товаре

1

49

503.03.01.29.00

Кольцо резиновое Ø8.5x1.8

Нет данных о товаре

1

50

503.03.01.30.00

Седло клапана предохранительного

Нет данных о товаре

1

51

503.03.01.31.00

Кольцо резиновое Ø12x2

Нет данных о товаре

1

52

503.03.01.32.00

Клапан

Нет данных о товаре

1

53

503.03.01.40.00

Шайба

Нет данных о товаре

1

54

503.03.01.34.00

Пружина

Нет данных о товаре

1

55

503.03.01.36.00

Шайба

Нет данных о товаре

1

56

503.03.01.37.00

Кольцо резиновое Ø5.6x1.8

Нет данных о товаре

1

57

503.03.01.38.00

Переходник

Нет данных о товаре

1

58

503.03.01.35.00

Кольцо резиновое Ø15.5x1.8

Нет данных о товаре

1

59

503.04.03.01.00

Скоба Ø2.2x19

Нет данных о товаре

1

60

503.03.01.33.00

Кольцо ограничительное

Нет данных о товаре

1

61

503.03.01.41.00

Кольцо резиновое Ø2.9x1.8

Нет данных о товаре

1

505.04.03.00.00

Микровыключатель в сборе

Нет данных о товаре

1

62

505.04.03.01.00

Корпус

Нет данных о товаре

1

63

505.04.03.02.00

Микровыключатель

Нет данных о товаре

1

64

505.04.03.03.00

Крышка

Нет данных о товаре

1

65

505.04.03.04.00

Кабель электрический

Нет данных о товаре

1
