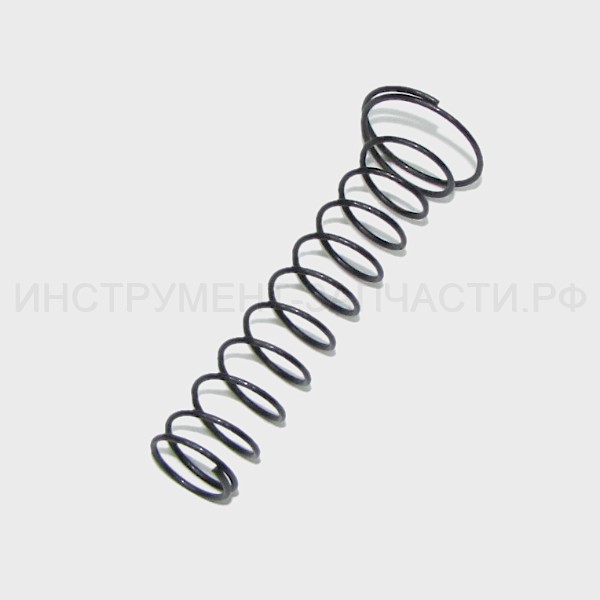

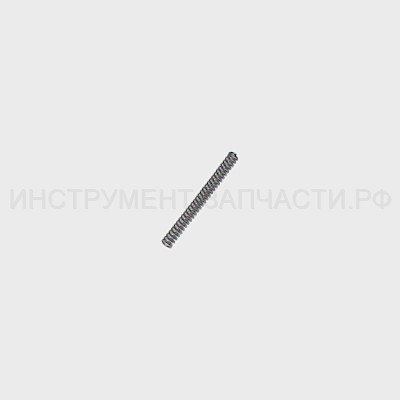

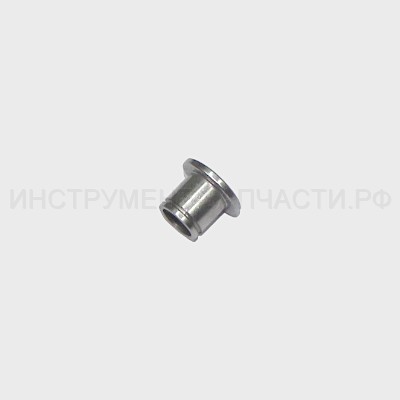

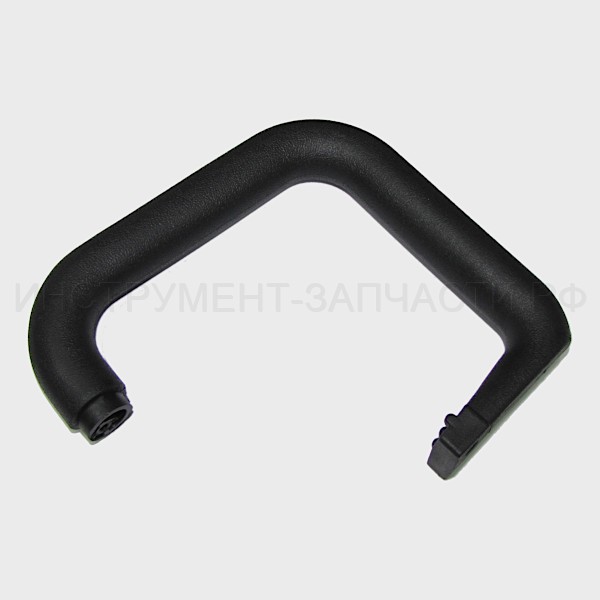

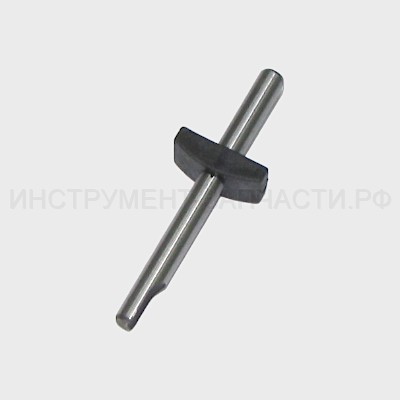

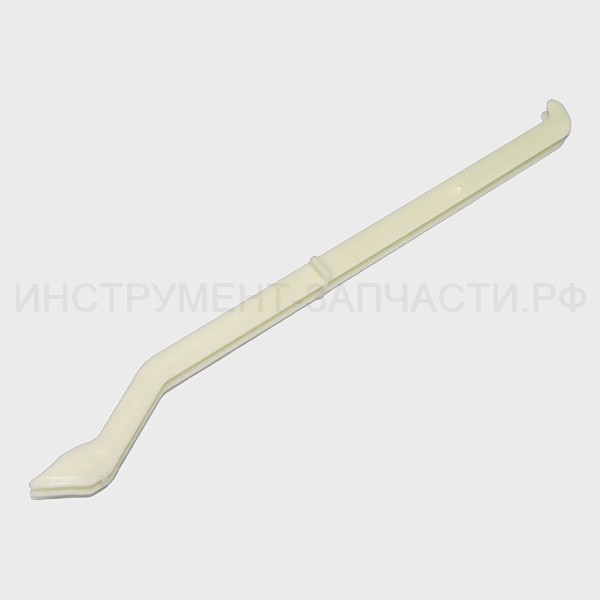

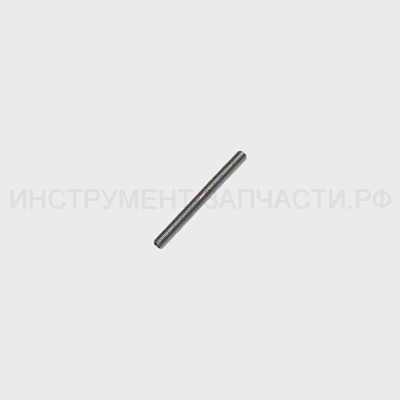

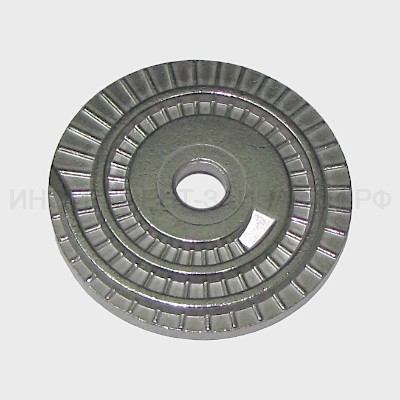

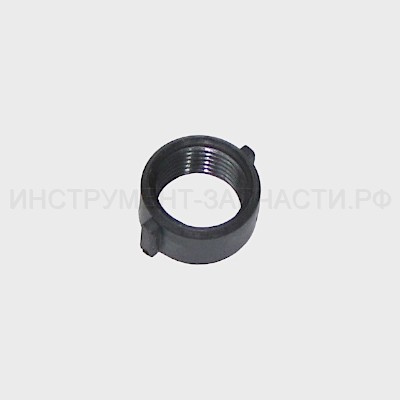

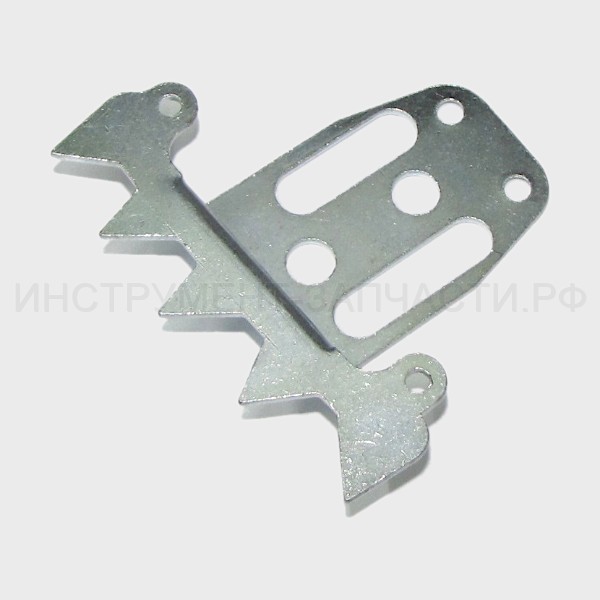

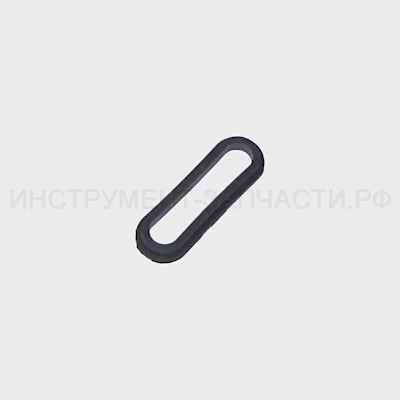

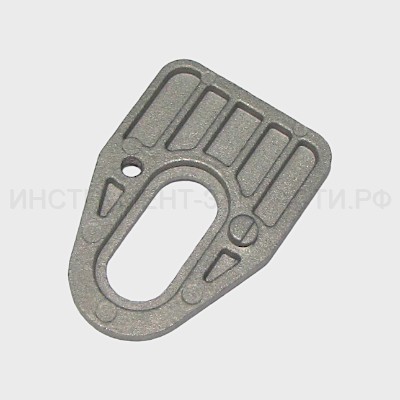

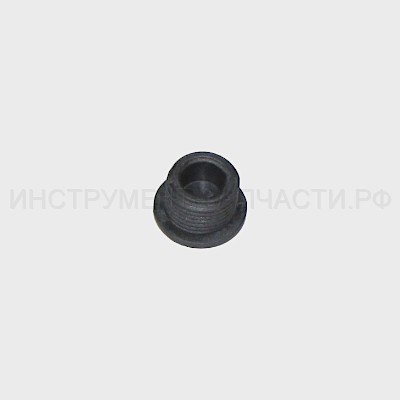

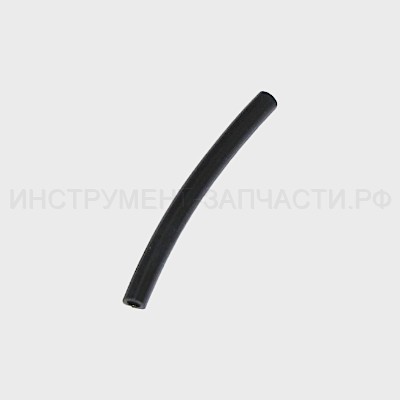

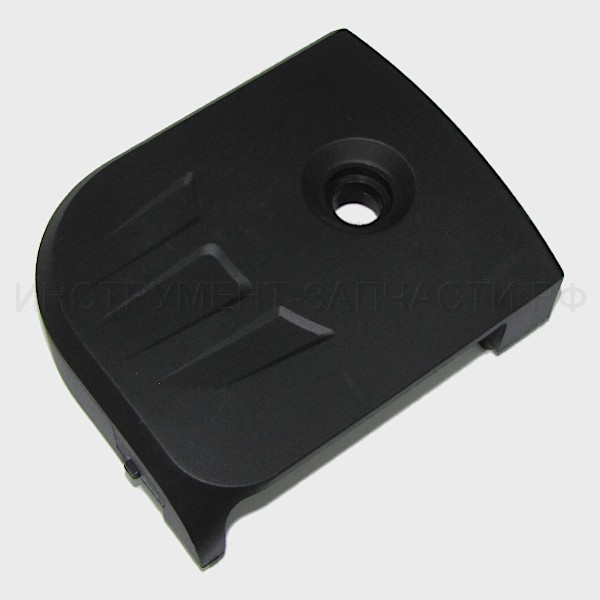

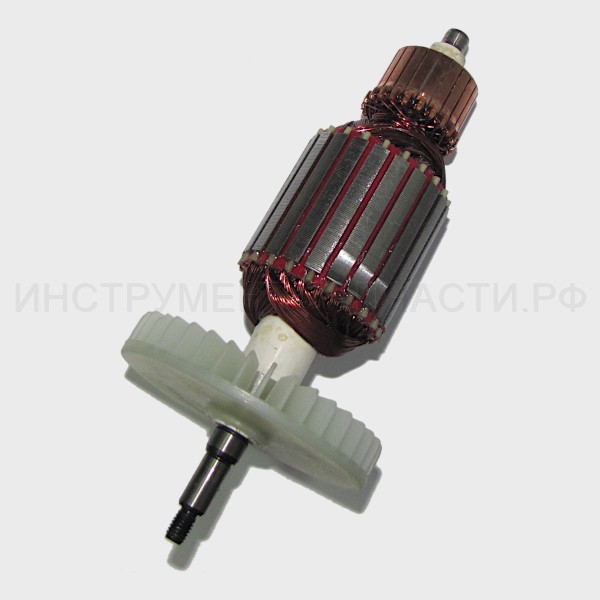

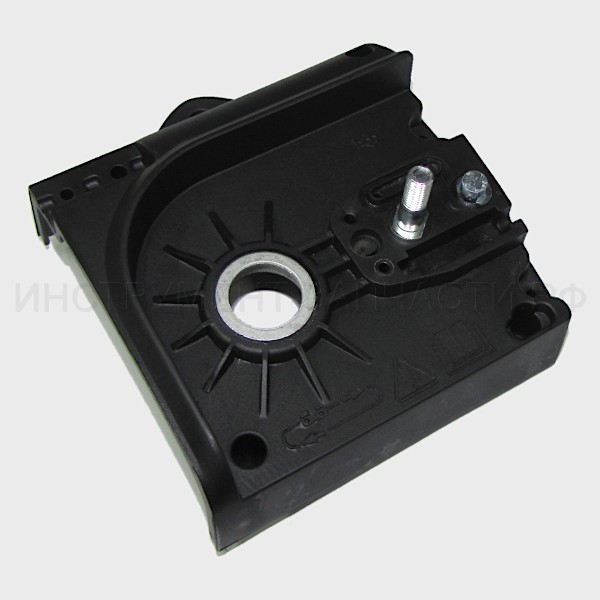

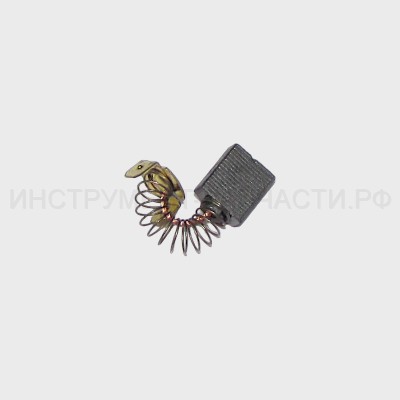

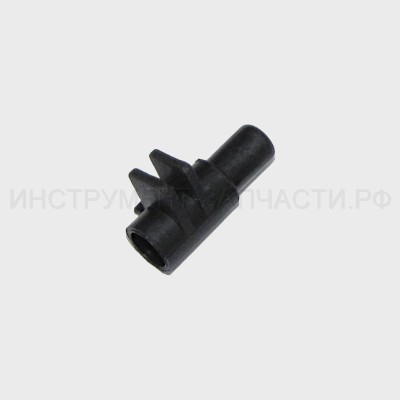

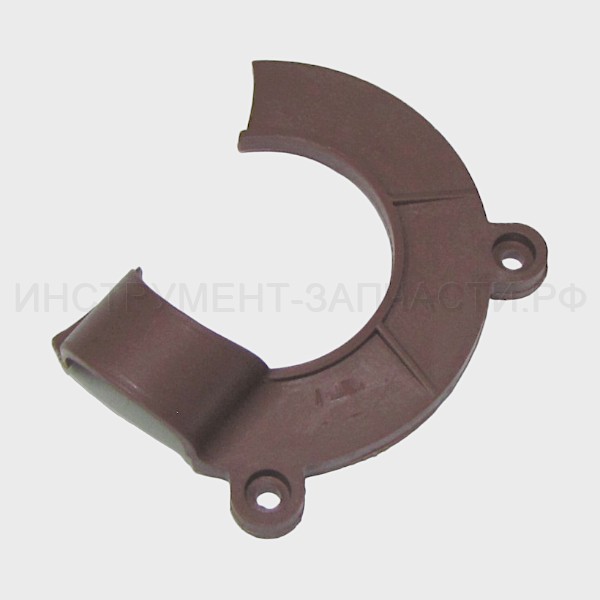

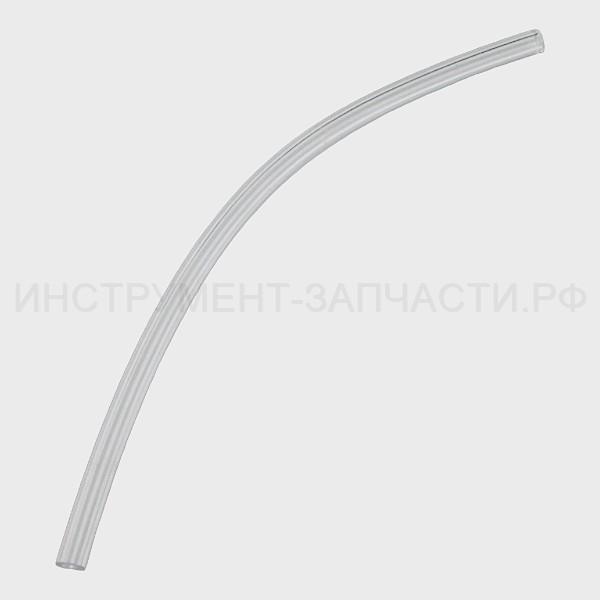

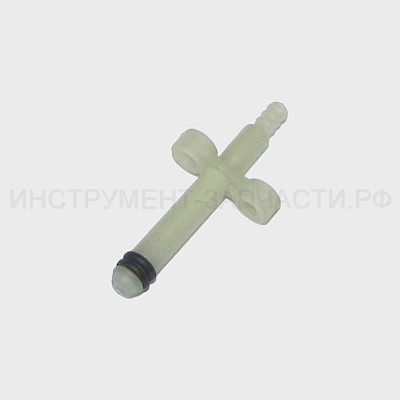

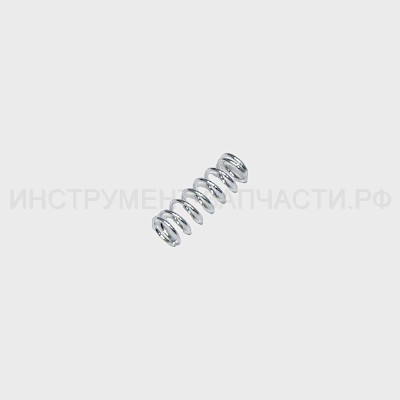

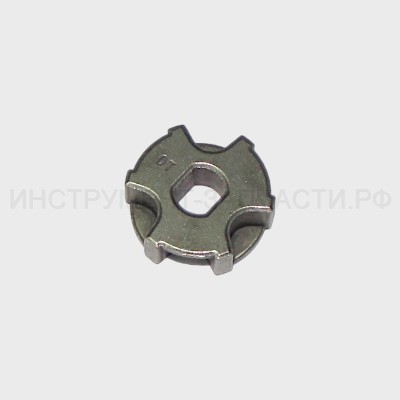

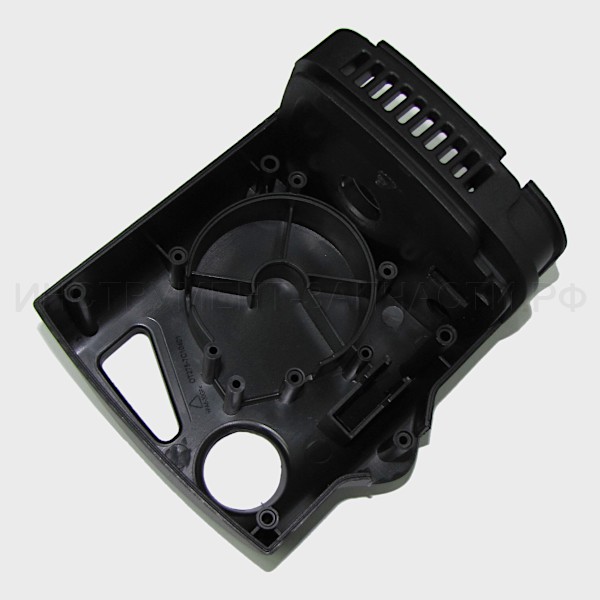

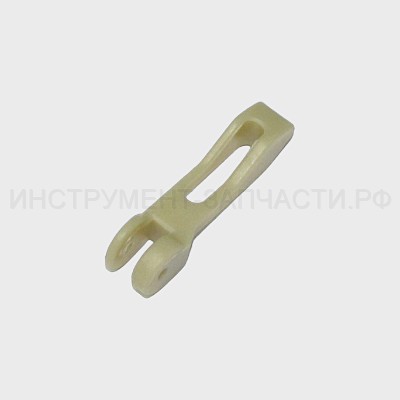

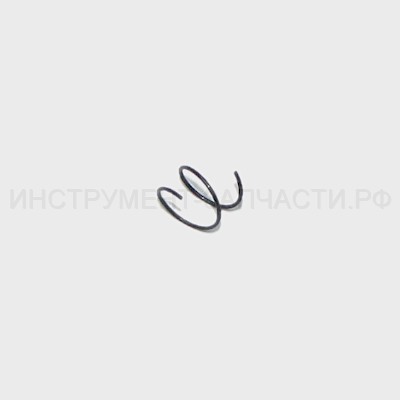

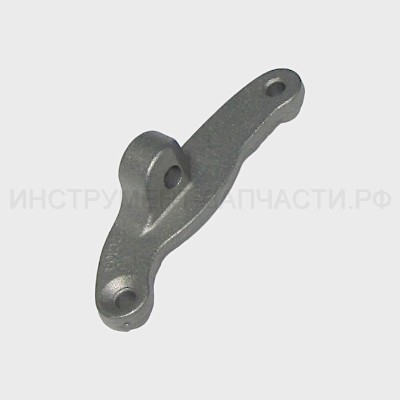

Дмитрий Кущев Схема и запчасти для цепной пилы Интерскол ПЦ-16/2000ТН Схема актуальна для изделий, у которых серийный номер начинается с 500.1. Рис. 1 Цепная пила ПЦ-16/2000ТН (500.1.*): Рис.1 № Изобр. Артикул Наименование Наличие / Резерв Кол.на схеме Цена 1 1 500.05.04.01.00 Шнур питания H07RN-F/2X1.0мм² Нет данных о товаре 1 2 2 500.05.04.02.00 Втулка кабеля PVC Нет данных о товаре 1 3 3 500.05.04.03.00 Планка прижимная PA6+30GF Нет данных о товаре 1 4 4 00.02.03.01.02 Винт 4х12 Винт ST4X12 В наличии: 17 5 10 ₽ 5 5 500.05.04.04.00 Микровыключатель Нет данных о товаре 2 6 6 500.05.04.05.00 Клавиша выключателя ПЦ-16/2000Т (500) Клавиша выключателя PA6+30GF Нет в наличии 1 30 ₽ 7 7 500.05.04.06.00 Пружина ПЦ-16/2000Т (500) Пружина 65Mn Нет в наличии 1 10 ₽ 8 8 500.05.04.07.00 Кнопка блокировки ПЦ-16/2000Т (500) Кнопка блокировки PA6+30GF В наличии: 1 1 60 ₽ 9 9 00.10.04.01.01 Конденсатор Д-500ЭР;УШМ-2000 Конденсатор 0.33uf В наличии: 4 1 240 ₽ 9 9* БУ_00.10.04.01.01 БУ_Конденсатор 0.33 мкФ МЕХ GPF 40/85/21 Замена(аналог) или составная часть для замены поз.9 В наличии: 5 1 50 ₽ 10 10 500.05.02.05.01 Толкатель ПЦ-16/2000Т (500) Толкатель PA6+30GF В наличии: 1 1 70 ₽ 11 11 500.05.02.05.02 Пружина толкателя ПЦ-16/2000Т (500) Пружина клапанной тяги 65Mn В наличии: 1 1 40 ₽ 12 12 500.05.02.03.04 Крышка щетки ПЦ-16/2000Т (500) Крышка щетки PPS В наличии: 2 2 70 ₽ 13 13 00.02.01.01.04 Гайка М4 ДА-14,4 ЭР-Ф Гайка M4 В наличии: 2 1 20 ₽ 14 14 500.05.02.07.00 Корпус левая часть PA6+30GF Нет данных о товаре 1 15 15 500.05.02.03.05 Крышка щеткодержателя ПЦ-16/2000Т (500) Заглушка щеткодержателя PPS В наличии: 2 2 50 ₽ 16 16 500.05.04.08.00 Блок плавного пуска Нет данных о товаре 1 17 17 500.05.02.06.00 Корпус правая часть PA6+30GF Нет данных о товаре 1 18 18 00.02.05.01.06 Винт ST5X16 Нет данных о товаре 7 19 19 00.02.04.07.00 Винт M4X70 Нет данных о товаре 1 20 20 500.05.02.03.01 Щетка электрическая Щетка угольная TK605 В наличии: 10 2 110 ₽ 20 20* 500.05.02.03.91 Щетки электрические (комплект) Замена(аналог) или составная часть для замены поз.20 Нет в наличии 1 160 ₽ 21 21 500.05.02.03.02 Щеткодержатель H62 Нет данных о товаре 2 22 22 00.02.01.01.04 Гайка М4 ДА-14,4 ЭР-Ф Гайка M4 В наличии: 2 2 20 ₽ 23 23 500.05.02.03.00 Кронштейн мотора задний PPS Нет данных о товаре 1 24 24 00.01.01.01.05 Подшипник шариковый 608Z Подшипник 608 Нет в наличии 1 190 ₽ 24 24 608-2RS Подшипник 180608/608-2RS Подшипник 608-2RS В наличии: 112 1 70 ₽ 25 25 500.05.02.05.00 Якорь ПЦ-16/2000Т Якорь 2000W В наличии: 1 1 2,740 ₽ 26 26 00.01.01.01.20 Подшипник шариковый 6000-2 RS Р-82ТС Подшипник 6000 В наличии: 7 1 180 ₽ 26 26 6000-2RS Подшипник 180100/6000-2RS Подшипник 6000-2RS В наличии: 69 1 80 ₽ 26 26* 00.01.01.01.32 Подшипник шариковый 6000RZ Замена(аналог) или составная часть для замены поз.26 Нет в наличии 1 170 ₽ 26 26* 00.01.01.01.66 Подшипник шариковый 6000-RT Замена(аналог) или составная часть для замены поз.26 Нет в наличии 1 180 ₽ 26 26* 00.01.26.10.08 Подшипник 6000-2Z Замена(аналог) или составная часть для замены поз.26 Нет в наличии 1 380 ₽ 27 27 500.05.02.06.01 Шестерня SMF5030 Нет данных о товаре 1 28 28 00.02.01.01.06 Гайка 6-гранная гайка M6 В наличии: 6 1 20 ₽ 28 28* 86020.1060 Гайка NTF250/1200ST Замена(аналог) или составная часть для замены поз.28 Нет в наличии 1 30 ₽ 29 29 500.05.02.04.00 Статор 2000W В наличии: 1 1 2,510 ₽ 30 30 00.02.05.01.06 Винт ST4X16 Нет данных о товаре 11 31 31 500.05.02.02.00 Кронштейн мотора передний PA6+30GF Нет данных о товаре 1 32 32 00.02.02.02.06 Шайба Ø4.5XØ8X0.8мм В наличии: 7 2 10 ₽ 32 32* 15.03.00.01.00 Шайба специальная 8-16-1 МП-100 Э Замена(аналог) или составная часть для замены поз.32 В наличии: 5 2 20 ₽ 33 33 00.02.02.01.04 Шайба гроверная ДУ-1000ЭР Шайба пружинная Ø4 В наличии: 26 2 20 ₽ 34 34 00.02.04.06.05 Винт статора M4X65 Нет данных о товаре 2 35 35 00.02.05.04.00 Винт ST5x40 Нет данных о товаре 1 36 36 500.05.02.01.01 Рукоятка дополнительная ПЦ-16/2000Т (500) Рукоятка дополнительная PP В наличии: 1 1 450 ₽ 37 37 500.05.02.06.02 Шатун ПЦ-16/2000Т (500) Шатун PA6+30GF В наличии: 1 1 70 ₽ 38 38 500.05.02.01.02 Ограждение защитное ПЦ-16/2000Т (500) Ограждение защитное PA6+30GF В наличии: 1 1 450 ₽ 39 39 05.03.00.02.00 Штифт ориентирующий Штифт Ø3x12 В наличии: 1 1 10 ₽ 40 40 500.05.02.01.00 Корпус редуктора ПЦ-16/2000Т (500) Корпус редуктора PA6+30GF В наличии: 1 1 800 ₽ 41 41 500.05.04.06.01 Пружина ПЦ-16/2000Т (500) Пружина В наличии: 1 1 40 ₽ 42 42 00.02.03.01.21 Винт 3х8 ПШМ-180 Винт фланца ST3X8 В наличии: 12 1 30 ₽ 43 43 500.04.03.43.00 Бак масляный в сборе Нет данных о товаре 1 44 44 500.05.03.01.01 Маслопровод L-46мм, ПЦ-16/2000Т (500) Маслопровод L-46мм В наличии: 1 1 90 ₽ 45 45 500.05.03.01.02 Пружина h-26, ПЦ-16/2000Т (500) Пружина h-26 В наличии: 1 1 30 ₽ 46 46 500.03.04.46.00 Насос масляный в сборе В наличии: 3 1 330 ₽ 47 47 500.05.03.01.03 Маслопровод L-65мм, ПЦ-16/2000Т (500) Маслопровод L-65мм В наличии: 1 1 130 ₽ 48 48 500.05.03.01.04 Пружина маслопровода ПЦ-16/2000Т (500) Пружина маслопровода В наличии: 1 1 30 ₽ 49 49 500.05.03.01.05 Штуцер ПЦ-16/2000Т (500) Штуцер PA6+30GF В наличии: 1 1 30 ₽ 50 50 500.05.03.01.06 Кольцо уплотнительное ПЦ-16/2000Т (500) Кольцо уплотнительное Каучук В наличии: 1 1 30 ₽ 51 51 500.05.03.01.07 Прокладка 5.3XØ10X1.5мм Нет данных о товаре 1 52 52 500.05.03.01.08 Рычаг тормоза ПЦ-16/2000Т (500) Тяга тормоза PA6+30GF+40Gr В наличии: 1 1 70 ₽ 53 53 500.05.03.01.09 Пружина тормоза ПЦ-16/2000Т (500) Пружина тормоза 65Mn В наличии: 1 1 40 ₽ 54 54 500.05.03.01.10 Пластина крепления рычага ПЦ-16/2000Т (500) Тормоз В наличии: 1 1 170 ₽ 55 55 00.02.03.01.07 Винт 4х20 ДУ-1000ЭР Винт ST4X20 В наличии: 6 1 20 ₽ 56 56 500.05.03.01.11 Крышка ПЦ-16/2000Т (500) Крышка PA6+30GF В наличии: 1 1 220 ₽ 57 57 500.02.03.57.00 Колесо ведомое в сборе Нет данных о товаре 1 24 24 00.01.01.01.05 Подшипник шариковый 608Z Подшипник 608 Нет в наличии 1 190 ₽ 24 24 608-2RS Подшипник 180608/608-2RS Подшипник 608-2RS В наличии: 112 1 70 ₽ 58 58 500.05.02.07.01 Крышка пылезащитная ПЦ-16/2000Т (500) Крышка пылезащитная PA6+30GF В наличии: 1 1 80 ₽ 59 59 00.02.03.01.07 Винт 4х20 ДУ-1000ЭР Винт ST4X20 В наличии: 6 2 20 ₽ 60 60 500.05.02.08.00 Крышка коробки передач ПЦ-16/2000Т (500) Крышка коробки передач PA6+30GF Нет в наличии 1 460 ₽ 61 61 00.02.05.02.05 Винт ST5x25 Нет данных о товаре 2 62 62 500.05.04.06.03 Кольцо уплотнительное ПЦ-16/2000Т (500) Кольцо уплотнительное Нет в наличии 1 30 ₽ 63 63 500.05.02.07.02 Упор зубчатый ПЦ-16/2000Т (500) Буфер В наличии: 1 1 300 ₽ 64 64 00.02.03.01.01 Винт 4х10 ДП-1600 Винт ST4X10 Нет в наличии 2 20 ₽ 65 65 00.02.05.07.00 Винт ST5X70 Нет данных о товаре 1 66 66 500.05.02.08.01 Пружина растяжения ПЦ-16/2000Т (500) Пружина растяжения 65Mn В наличии: 1 1 30 ₽ 67 67 500.05.02.08.02 Звездочка цепи ведущая SMF5030 В наличии: 2 1 840 ₽ 68 68 00.02.99.02.09 Кольцо В7 МП-100 Э Кольцо стопорное Ø7 В наличии: 10 1 20 ₽ 69 69 500.05.02.08.03 Муфта соединительная ПЦ-16/2000Т (500) Муфта соединительная В наличии: 1 1 60 ₽ 70 70 00.02.04.08.02 Винт M5х20 Нет данных о товаре 1 71 71 500.05.02.08.04 Крышка ПЦ-16/2000ТН (500.1) Крышка Нет в наличии 1 180 ₽ 72 72 500.05.02.08.05 Диск натяжной ПЦ-16/2000ТН (500.1) Вал червячный В наличии: 1 1 630 ₽ 73 73 00.02.02.11.20 Шайба Ø11.5XØ20X1 Нет данных о товаре 1 74 74 500.05.02.08.06 Пружина ПЦ-16/2000ТН (500.1) Пружина 65Mn Нет в наличии 1 10 ₽ 75 75 500.05.02.09.00 Крышка торцевая ПЦ-16/2000Т (500) Крышка торцевая PA6+30GF В наличии: 1 1 260 ₽ 76 76 00.02.99.02.12 Кольцо стопорное Кольцо стопорное вала Ø19 В наличии: 25 1 20 ₽ 77 77 500.05.02.08.07 Ручка регулирования ПЦ-16/2000ТН (500.1) Ручка регулирования PA6+30GF В наличии: 2 1 110 ₽ 78 78 500.05.02.08.08 Фиксатор ПЦ-16/2000ТН (500.1) Кнопка PA6+30GF В наличии: 2 1 100 ₽ 79 79 500.05.05.01.00 Шина цепи Нет данных о товаре 1 80 80 500.05.05.02.00 Цепь пильная Нет данных о товаре 1 81 81 500.05.05.03.00 Футляр для шины Нет данных о товаре 1 Кол-во: В корзину
