HR2300

Схема и запчасти для перфоратора Makita HR2300
Рис. 1
Рис.1
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
001 286288-8 Резиновый наконечник 35 Резиновый наконечник 35
В наличии
6
1 30.00
002 451533-2 COM_VIRTUEMART_NO_IMAGE_SET Кожух муфты
В наличии
4
1 50.00
002-1 455393-4 COM_VIRTUEMART_NO_IMAGE_SET Кожух муфты
CHUCK COVER
Нет в наличии
1 40.00
003 325813-1 Kольцо 21 для HR2610 Kольцо 21 для HR2610
Kольцо 21
В наличии
8
1 70.00
004 346177-0 Направляющая шайба Направляющая шайба
В наличии
3
1 20.00
005 233916-6 Конич. компресс. пружина 21-29 Конич. компресс. пружина 21-29
В наличии
6
1 20.00
006 233989-9 COM_VIRTUEMART_NO_IMAGE_SET Кольцевая пружина 14
В наличии
4
1 10.00
007 346221-3 COM_VIRTUEMART_NO_IMAGE_SET Шайба 16 HR2610
Шайба 16
В наличии
4
1 30.00
007-1 346834-0 COM_VIRTUEMART_NO_IMAGE_SET Шайба 16
WASHER 16
Нет в наличии
1 30.00
008 122878-2 COM_VIRTUEMART_NO_IMAGE_SET Боковая ручка HR2300, HR2600,HR2601, HR2601F, HR2630, HR2631F,HR2641
Боковая ручка
INC. 9-15
Нет в наличии
1 410.00
009 346181-9 COM_VIRTUEMART_NO_IMAGE_SET Пружинный хомут 50
Нет в наличии
1 130.00
010 266349-0 COM_VIRTUEMART_NO_IMAGE_SET Болт M8х50 с квадр.осн.шляпки
Болт с квадр.осн.шляпки M8X50
Нет в наличии
1 110.00
011 451539-0 COM_VIRTUEMART_NO_IMAGE_SET Основание бок.ручки
Основание бок. ручки
Нет в наличии
1 70.00
012 313179-1 COM_VIRTUEMART_NO_IMAGE_SET Держатель
деталь
Нет в наличии
1 20.00
013 451540-5 COM_VIRTUEMART_NO_IMAGE_SET Кнопка стопора
Нет в наличии
1 20.00
013-1 141765-6 COM_VIRTUEMART_NO_IMAGE_SET Кнопка предохранителя
Нет в наличии
1 60.00
014 233360-7 COM_VIRTUEMART_NO_IMAGE_SET Компрессионная пружина 4
В наличии
8
1 10.00
015 154935-8 COM_VIRTUEMART_NO_IMAGE_SET Боковая ручка 36 для DDF/DHP/451/454/458/HR2300/2600/2610/2611/2630/2631/2641
Боковая ручка 36
Нет в наличии
1 240.00
016 140270-0 COM_VIRTUEMART_NO_IMAGE_SET Корпус редуктора
Нет в наличии
1 510.00
016.10 213345-9 COM_VIRTUEMART_NO_IMAGE_SET Сальник 25
C10
Нет в наличии
1 90.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
017 331890-3 COM_VIRTUEMART_NO_IMAGE_SET Втулка
Нет в наличии
1 190.00
018 211294-4 COM_VIRTUEMART_NO_IMAGE_SET Подшипник 6806LLU
Нет в наличии
1 590.00
019 232152-1 COM_VIRTUEMART_NO_IMAGE_SET Плоская пружина к HR2611
Плоская пружина
Нет в наличии
1 10.00
020 325785-0 COM_VIRTUEMART_NO_IMAGE_SET Конусная втулка
В наличии
5
1 40.00
021 234147-0 COM_VIRTUEMART_NO_IMAGE_SET Компрессионная пружина 5
Нет в наличии
1 10.00
022 253308-3 COM_VIRTUEMART_NO_IMAGE_SET Тонкая шайба 6
Нет в наличии
1 10.00
023 213381-5 COM_VIRTUEMART_NO_IMAGE_SET О-Кольцо 21 резиновое HR3520/
О-кольцо 21 резиновое HR3520/
Нет в наличии
1 40.00
024 451531-6 COM_VIRTUEMART_NO_IMAGE_SET Рычаг переключения B
Нет в наличии
1 40.00
025 451532-4 COM_VIRTUEMART_NO_IMAGE_SET Рычаг переключения B
Нет в наличии
1 70.00
026 216022-2 Стальной шарик 7.0 Стальной шарик 7.0
В наличии
40
2 10.00
027 216019-1 COM_VIRTUEMART_NO_IMAGE_SET Стальной шарик 3 HR2610
Стальной шарик 3
В наличии
10
4 10.00

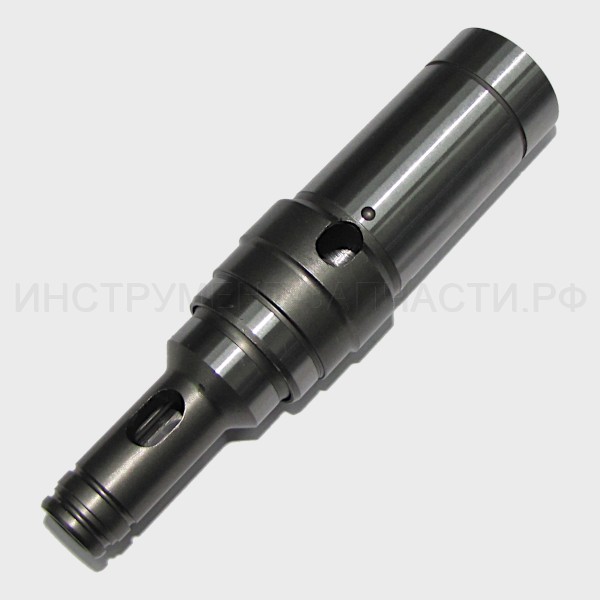

028 140264-5 Ствол в сборе Ствол в сборе
В наличии
2
1 1,520.00
028-1 142973-2 COM_VIRTUEMART_NO_IMAGE_SET Ствол в сборе
TOOL HOLDER COMPLETE
В наличии
1
1 1,310.00
029 313149-0 COM_VIRTUEMART_NO_IMAGE_SET Приводной фланец для HR2610
Нет в наличии
1 140.00
029-1 332139-4 COM_VIRTUEMART_NO_IMAGE_SET Приводной фланец
DRIVING FLANGE
В наличии
1
1 290.00
030 227232-6 Шестерня 51 Шестерня 51
В наличии
4
1 180.00
030-1 227360-7 COM_VIRTUEMART_NO_IMAGE_SET Шестерня 51
SPUR GEAR 51
Нет в наличии
1 360.00
031 268226-2 COM_VIRTUEMART_NO_IMAGE_SET Шпилька 6
Нет в наличии
6 20.00
032 267414-8 COM_VIRTUEMART_NO_IMAGE_SET Плоская шайба 30
Нет в наличии
1 50.00
033 234148-8 Компрессионная пружина 31 Компрессионная пружина 31
В наличии
2
1 90.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
034 267153-0 COM_VIRTUEMART_NO_IMAGE_SET Плоская шайба 30
В наличии
5
1 30.00
035 257932-4 COM_VIRTUEMART_NO_IMAGE_SET Стопорная шайба 30
В наличии
1
1 220.00
036 267153-0 COM_VIRTUEMART_NO_IMAGE_SET Плоская шайба 30
В наличии
5
1 30.00
037 325782-6 COM_VIRTUEMART_NO_IMAGE_SET Втулка 9A для HR2610
Bтулка 9A
В наличии
1
1 100.00
038 325789-2 Боек A для модели HR2610 Боек A для модели HR2610
В наличии
3
1 80.00
039 325794-9 COM_VIRTUEMART_NO_IMAGE_SET Кольцо 10A для HR2610
Kольцо 10A
Нет в наличии
1 60.00
040 424267-0 COM_VIRTUEMART_NO_IMAGE_SET Опора 12 HR2600
В наличии
5
1 70.00
041 325798-1 COM_VIRTUEMART_NO_IMAGE_SET О-Кольцо к HR2600
О-Кольцо
В наличии
1
1 180.00
042 213073-6 О-кольцо 9 резиновое HR2450/ О-кольцо 9 резиновое HR2450/
В наличии
32
1 20.00
043 233979-2 COM_VIRTUEMART_NO_IMAGE_SET Кольцевая пружина
В наличии
8
1 10.00
044 325784-2 Ударник к HR2611F Ударник к HR2611F
Ударник
В наличии
2
1 190.00
045 213258-4 О-кольцо 17.5 резиновое О-кольцо 17.5 резиновое
В наличии
3
1 40.00
046 310345-1 Цилиндр поршня к HR2610 Цилиндр поршня к HR2610
В наличии
3
1 560.00
047 346036-8 Направляющая пластина Направляющая пластина
В наличии
1
1 30.00
048 324215-8 Шарнир поршня к HR2440/HR2450/ Шарнир поршня к HR2440/HR2450/
В наличии
7
1 80.00
049 234098-7 COM_VIRTUEMART_NO_IMAGE_SET Компрессионная пружина 10
В наличии
4
1 20.00
050 211012-0 Подшипник 606ZZ Подшипник 606ZZ
В наличии
16
1 130.00
050-1 210028-2 COM_VIRTUEMART_NO_IMAGE_SET Подшипник 606ZZ
Нет в наличии
1 70.00
056 227243-1 COM_VIRTUEMART_NO_IMAGE_SET Прямозубая шестерня 10
Нет в наличии
1 370.00
057 331815-7 COM_VIRTUEMART_NO_IMAGE_SET Муфта сцепления
Нет в наличии
1 270.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
058 219020-5 Подшипник качения 10 Подшипник качения 10
В наличии
2
1 1,750.00
059 267234-0 COM_VIRTUEMART_NO_IMAGE_SET Плоская шайба 8 для HR2450/
Нет в наличии
1 20.00
060 310344-3 COM_VIRTUEMART_NO_IMAGE_SET Корпус подшипника
В наличии
1
1 170.00
061 211032-4 Подшипник 608ZZ Подшипник 608ZZ
Нет в наличии
1 110.00
062 266437-3 COM_VIRTUEMART_NO_IMAGE_SET Болт M4х16 с внутр.шестигран.
Болт внутр.шестигран. M4X16
Нет в наличии
2 20.00
063 285735-6 COM_VIRTUEMART_NO_IMAGE_SET Фиксатор подшипника
Нет в наличии
1 40.00
064 227719-8 COM_VIRTUEMART_NO_IMAGE_SET Косозубая шестерня 26 к HR2610
Нет в наличии
1 250.00
065 213728-3 COM_VIRTUEMART_NO_IMAGE_SET О-Кольцо 68
О-кольцо 68
Нет в наличии
1 60.00
068 443153-6 COM_VIRTUEMART_NO_IMAGE_SET Фетровая прокладка
Нет в наличии
1 20.00
069 140269-5 COM_VIRTUEMART_NO_IMAGE_SET Внутренний корпус
Нет в наличии
1 460.00
069-1 141572-7 COM_VIRTUEMART_NO_IMAGE_SET Внутренний корпус
В наличии
1
1 740.00
069-2 141572-7 COM_VIRTUEMART_NO_IMAGE_SET Внутренний корпус
В наличии
1
1 740.00
070 213407-3 О-кольцо 26 резиновое О-кольцо 26 резиновое
В наличии
7
1 10.00
071 213133-4 COM_VIRTUEMART_NO_IMAGE_SET Сальник 12
Нет в наличии
1 400.00
071-1 213678-2 COM_VIRTUEMART_NO_IMAGE_SET Сальник 12
Нет в наличии
1 280.00
072 262569-4 COM_VIRTUEMART_NO_IMAGE_SET Втулка 9 для HR2610
Bтулка 9
Нет в наличии
1 60.00
073 211097-6 COM_VIRTUEMART_NO_IMAGE_SET Подшипник 6000LLB
Нет в наличии
1 190.00
074 961006-2 COM_VIRTUEMART_NO_IMAGE_SET Стопорное кольцо S-10 HR3000C/
Нет в наличии
1 10.00
075 240121-8 COM_VIRTUEMART_NO_IMAGE_SET Крыльчатка 65
Нет в наличии
1 60.00
076 515354-7 COM_VIRTUEMART_NO_IMAGE_SET Ротор 240В в сборе
Pотор в сборе 240В
INC. 72-75,77,78
Нет в наличии
1 1,980.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
077 681652-2 COM_VIRTUEMART_NO_IMAGE_SET Изоляционная шайба для JR180D/
Нет в наличии
1 20.00
078 210023-2 COM_VIRTUEMART_NO_IMAGE_SET Подшипник 7/22 627DS
Подшипник 7/22
В наличии
9
1 140.00
079 267804-5 Волновая шайба 15 для HR2230/ Волновая шайба 15 для HR2230/
В наличии
8
1 20.00
083 266361-0 COM_VIRTUEMART_NO_IMAGE_SET Самонарезающий винт 4х30
Самонарезающий винт 4X30
Нет в наличии
2 10.00
084 451527-7 COM_VIRTUEMART_NO_IMAGE_SET Защита статора
Нет в наличии
1 70.00
085 626629-0 COM_VIRTUEMART_NO_IMAGE_SET Статор 240В
Статор
Нет в наличии
1 1,280.00
086 451538-2 COM_VIRTUEMART_NO_IMAGE_SET Корпус двигателя
Нет в наличии
1 590.00
087 867653-6 COM_VIRTUEMART_NO_IMAGE_SET Маркировочная табличка HR2300
Нет в наличии
1 30.00
088 819390-8 COM_VIRTUEMART_NO_IMAGE_SET Этикетка
Нет в наличии
1 10.00
088-1
816R90-9
COM_VIRTUEMART_NO_IMAGE_SET CLEAR LABEL
Нет данных о товаре
1
089 194074-2 Угольные щетки CB-325 Угольные щетки CB-325
Угольные щетки СВ-325
В наличии
51
1 90.00
090 638655-7 COM_VIRTUEMART_NO_IMAGE_SET Щеткодержатель к HR2610
В наличии
1
1 440.00
091 266556-5 COM_VIRTUEMART_NO_IMAGE_SET Самонарезающий винт 3х12
Самонарезающий винт 3X12
Нет в наличии
2 10.00
092 266361-0 COM_VIRTUEMART_NO_IMAGE_SET Самонарезающий винт 4х30
Самонарезающий винт 4X30
Нет в наличии
4 10.00
093 867656-0 COM_VIRTUEMART_NO_IMAGE_SET Самокл. картонная этикетка
Нет в наличии
1 30.00
094 819389-3 COM_VIRTUEMART_NO_IMAGE_SET Этикетка
Нет в наличии
1 10.00
094-1
816R89-4
COM_VIRTUEMART_NO_IMAGE_SET CLEAR LABEL
Нет данных о товаре
1
095 682566-8 COM_VIRTUEMART_NO_IMAGE_SET Усилитель кабеля 10 к HR2450/
Нет в наличии
1 40.00
096 665890-4 Кабель резиновый 1.0-2-4.0 Кабель резиновый 1.0-2-4.0
Нет в наличии
1 1,140.00
097 650625-6 Выключатель Выключатель
Нет в наличии
1 1,180.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
097-1 651090-2 COM_VIRTUEMART_NO_IMAGE_SET Выключатель TG853TB-3
SWITCH TG853TB-3
В наличии
1
1 1,080.00
099 687682-1 COM_VIRTUEMART_NO_IMAGE_SET Держатель кабеля для MT870
Нет в наличии
1 20.00
100 266385-6 COM_VIRTUEMART_NO_IMAGE_SET Самонарезающий винт 4х14
Самонарезающий винт 4X14
Нет в наличии
1 10.00
101 266326-2 COM_VIRTUEMART_NO_IMAGE_SET Самонарезающий винт 4х18
Нет в наличии
1 10.00
102 451528-5 COM_VIRTUEMART_NO_IMAGE_SET Крышка рукоятки
Нет в наличии
1 270.00
103 266326-2 COM_VIRTUEMART_NO_IMAGE_SET Самонарезающий винт 4х18
Нет в наличии
2 10.00
104 267447-3 COM_VIRTUEMART_NO_IMAGE_SET Плоская шайба 14
В наличии
9
1 10.00
105 233992-0 COM_VIRTUEMART_NO_IMAGE_SET Кольцевая пружина
Нет в наличии
1 10.00
106 267437-6 COM_VIRTUEMART_NO_IMAGE_SET Плоская шайба 17
Нет в наличии
1 20.00
106-1 267114-0 COM_VIRTUEMART_NO_IMAGE_SET Плоская шайба 17 к MT361
Плоская шайба 17 к 8412D/
Нет в наличии
1 20.00
107 424364-2 COM_VIRTUEMART_NO_IMAGE_SET Резиновая шайба 16
Резиновая шайба 16
Нет в наличии
1 10.00
Нет на рисунке
A01 331886-4 COM_VIRTUEMART_NO_IMAGE_SET Ограничитель уровня глубины для перфораторов DHR280/282/283/HR23/26
Ограничитель уровня глубины
Нет в наличии
1 100.00
A02
824914-7
COM_VIRTUEMART_NO_IMAGE_SET Пластиковый чемодан
Нет данных о товаре
1
A02.10 162302-3 COM_VIRTUEMART_NO_IMAGE_SET Упорный штифт для BHP456
C10
Нет в наличии
2 60.00
A02.20 324207-7 COM_VIRTUEMART_NO_IMAGE_SET Шпиндель
C20
Нет в наличии
1 140.00
A02.30 451749-9 COM_VIRTUEMART_NO_IMAGE_SET Рукоятка
C30
Нет в наличии
1 100.00
A03
816414-1
COM_VIRTUEMART_NO_IMAGE_SET HR2300 PLASTIC CASE LABEL
Нет данных о товаре
2
A03-1
816V98-7
COM_VIRTUEMART_NO_IMAGE_SET HR2300 PLASTIC CASE LABEL
Нет данных о товаре
2
A04 195173-3 COM_VIRTUEMART_NO_IMAGE_SET Манжета пылесборника HR2300/2600/2611
Манжета пылесборника
Нет в наличии
1 620.00

Корзина

Ваша корзина пуста!
