HR2450FT

Схема и запчасти для перфоратора Makita HR2450FT
Рис. 1
Рис.1
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
007 921923-8 COM_VIRTUEMART_NO_IMAGE_SET Болт с шестигранной гол.M8x120
Нет в наличии
1 50.00
008 417630-4 COM_VIRTUEMART_NO_IMAGE_SET Основание бок. ручки к HR2450/
Нет в наличии
1 100.00
009
134943-5
COM_VIRTUEMART_NO_IMAGE_SET Боковая ручка 36 в сборе
INC. 7,8,90
Нет данных о товаре
1
009.10 152521-9 COM_VIRTUEMART_NO_IMAGE_SET Боковая ручка 36
C10
Нет в наличии
1 140.00
009-1 135302-6 COM_VIRTUEMART_NO_IMAGE_SET Боковая ручка с хомутом
Боковая ручка
INC. 7,8,90
В наличии
1
1 240.00
009-1.10 153503-4 COM_VIRTUEMART_NO_IMAGE_SET Боковая рукоятка для HR2432
Рукоятка 36 в сборе HR2432
C10
Нет в наличии
1 100.00
010 266069-6 COM_VIRTUEMART_NO_IMAGE_SET Самонарез.винт PT4х45 фланец
Самонарез. винт, фланец PT4X45
Нет в наличии
4 30.00
010-1 266425-0 COM_VIRTUEMART_NO_IMAGE_SET Болт 4х45 с внутр.шестигран.
Болт с внутр.шестигран. 4X45
Нет в наличии
4 10.00
011 417794-4 Крышка переключателя режимов Крышка переключателя режимов
В наличии
7
1 20.00
012 162229-7 Ручка переключения в сб HR2450 Ручка переключения в сб HR2450
В наличии
8
1 80.00
013 213278-8 О-кольцо 17 резин. для HR2450 О-кольцо 17 резин. для HR2450
В наличии
29
1 20.00

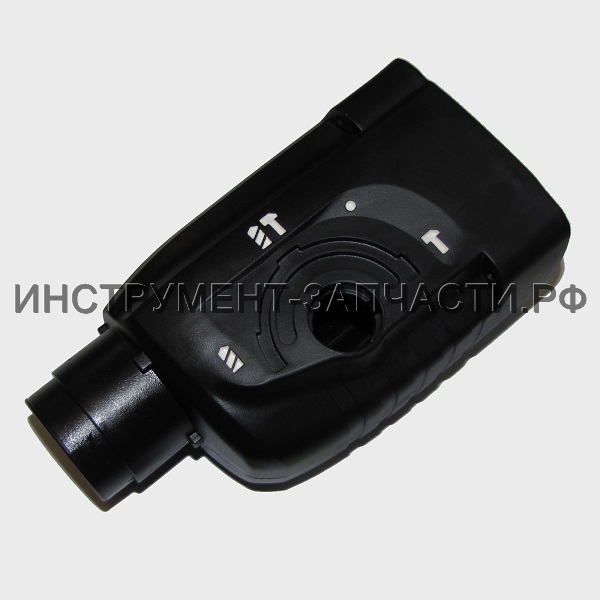

014 183441-6 Корпус редуктора HR2450/T/F/FT Корпус редуктора HR2450/T/F/FT
INC. 15
В наличии
1
1 700.00
015 153290-5 Игольчатый подшипник HR2450/ Игольчатый подшипник HR2450/
В наличии
2
1 260.00
016 233929-7 COM_VIRTUEMART_NO_IMAGE_SET Кольцевая пружина BHR240/
Нет в наличии
1 10.00
017 267782-9 COM_VIRTUEMART_NO_IMAGE_SET Шайба для HR2450FT/HR2450T
Нет в наличии
1 40.00
018 233401-9 Компрессионная пружина 32 Компрессионная пружина 32
В наличии
2
1 40.00
019 227109-5 Прямозубая шестерня 51 Прямозубая шестерня 51
В наличии
1
1 350.00

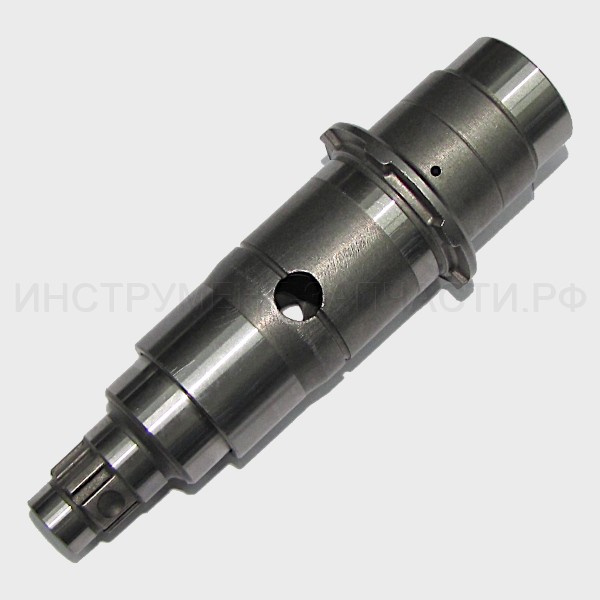

021 153696-7 COM_VIRTUEMART_NO_IMAGE_SET Ствол для HR2450FT/HR2450T
В наличии
1
1 1,910.00

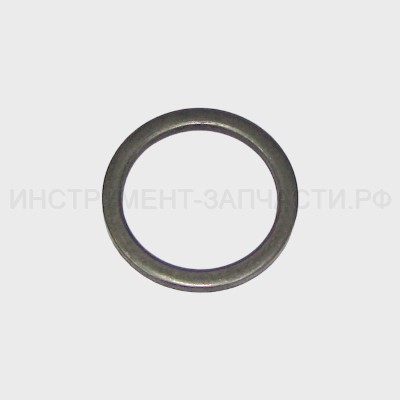

022 267229-3 Плоская шайба 28 для HR2450/ Плоская шайба 28 для HR2450/
В наличии
3
1 20.00
023 213074-4 COM_VIRTUEMART_NO_IMAGE_SET Х-кольцо 13 из вулканизированной резины
Х-кольцо 13 резиновое HR2450FT
Нет в наличии
1 50.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
024 324400-3 COM_VIRTUEMART_NO_IMAGE_SET Боёк новый к HR2450FT/HR2450T
Нет в наличии
1 110.00
025 324402-9 Кольцо 10 для BHR240/HR2230/ Кольцо 10 для BHR240/HR2230/
В наличии
8
1 90.00
026 213232-2 О-кольцо 15 резиновое О-кольцо 15 резиновое
В наличии
33
1 70.00
027 324216-6 Металл. О-кольцо для HR2470FT/ Металл. О-кольцо для HR2470FT/
В наличии
3
1 170.00
028 213073-6 О-кольцо 9 резиновое HR2450/ О-кольцо 9 резиновое HR2450/
В наличии
13
1 20.00
029 233917-4 Кольцевая пружина 28 BHR240/ Кольцевая пружина 28 BHR240/
В наличии
29
1 10.00
030 324214-0 Ударник для HR2440/HR2450/ Ударник для HR2440/HR2450/
В наличии
3
1 140.00
031 213227-5 О-кольцо 16 резин. для HR2450/ О-кольцо 16 резин. для HR2450/
В наличии
21
1 30.00
032 331632-5 Цилиндр поршня для HR2450/ Цилиндр поршня для HR2450/
В наличии
8
1 820.00
033 267104-3 Плоская шайба 12 для HR2450/ Плоская шайба 12 для HR2450/
В наличии
4
1 10.00
034 324215-8 Шарнир поршня к HR2440/HR2450/ Шарнир поршня к HR2440/HR2450/
В наличии
7
1 80.00
035 267104-3 Плоская шайба 12 для HR2450/ Плоская шайба 12 для HR2450/
В наличии
4
1 10.00
036 211012-0 Подшипник 606ZZ Подшипник 606ZZ
В наличии
9
1 130.00
036-1 210028-2 COM_VIRTUEMART_NO_IMAGE_SET Подшипник 606ZZ
Нет в наличии
1 70.00
037 961003-8 Стопорное кольцо S-7 к HR2450/ Стопорное кольцо S-7 к HR2450/
Нет в наличии
1 10.00
038 233343-7 Компрессионная пружина 7 Компрессионная пружина 7
В наличии
13
1 10.00
039 331634-1 Муфта сцепления для HR2450/ Муфта сцепления для HR2450/
Нет в наличии
1 800.00
039-1 331993-3 Муфта сцепления Муфта сцепления
В наличии
6
1 360.00
040 324248-3 COM_VIRTUEMART_NO_IMAGE_SET Вал для HR2432/HR2450/HR2455/
Нет в наличии
1 700.00
041 219014-0 Подшипник качения 10 Подшипник качения 10
В наличии
1
1 1,410.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
042 226550-9 COM_VIRTUEMART_NO_IMAGE_SET Косозубая шестерня 26
Нет в наличии
1 270.00
043 266273-7 COM_VIRTUEMART_NO_IMAGE_SET Болт M4х12 с внутр.шестигран.
Болт с внутр.шестигран. M4X12
Нет в наличии
2 20.00
044 345179-3 Хомут боковой ручки к HR2450/ Хомут боковой ручки к HR2450/
В наличии
1
1 30.00
045 267234-0 COM_VIRTUEMART_NO_IMAGE_SET Плоская шайба 8 для HR2450/
Нет в наличии
1 20.00
046 211032-4 Подшипник 608ZZ Подшипник 608ZZ
В наличии
20
1 110.00
046-1 210029-0 COM_VIRTUEMART_NO_IMAGE_SET Подшипник 608ZZ
В наличии
14
1 70.00
047 324212-4 Кольцо 8 для HR2450/HR2455/ Кольцо 8 для HR2450/HR2455/
В наличии
4
1 40.00
048 213725-9 О-кольцо 68 резиновое О-кольцо 68 резиновое
В наличии
4
1 60.00
049
153610-3
COM_VIRTUEMART_NO_IMAGE_SET Внутренний корпус HR2450/F
Нет данных о товаре
1
049-1 153687-8 COM_VIRTUEMART_NO_IMAGE_SET Внутренний корпус HR2450/2455/
В наличии
4
1 690.00
050 213380-7 О-кольцо 24 резиновое HR2450/ О-кольцо 24 резиновое HR2450/
В наличии
7
1 20.00
051 210060-6 Подшипник 609LLU Подшипник 609LLU
В наличии
14
1 160.00
052 267231-6 COM_VIRTUEMART_NO_IMAGE_SET Плоская шайба 9 для HR2450/
Нет в наличии
1 10.00
053
240047-4
COM_VIRTUEMART_NO_IMAGE_SET Крыльчатка 60 HR2450/HR2440
Нет данных о товаре
1
053-1 240084-8 COM_VIRTUEMART_NO_IMAGE_SET Крыльчатка 60 для HR2020
Нет в наличии
1 50.00
054
517378-9
COM_VIRTUEMART_NO_IMAGE_SET Pотор в сб. к HR2450F/HR2440F/
INC. 51-53,55,56
Нет данных о товаре
1

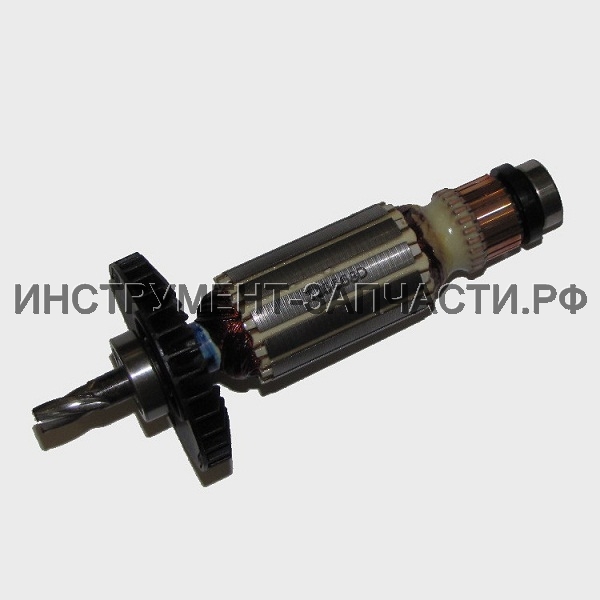

054-1 515668-4 Pотор в сбope к HR2450/HR2440/ Pотор в сбope к HR2450/HR2440/
INC. 51-53,55,56
В наличии
7
1 1,660.00
055 681636-0 Изоляционная шайба для HR2450/ Изоляционная шайба для HR2450/
В наличии
7
1 20.00
056 211021-9 Подшипник  607LLB Подшипник 607LLB
Подшипник 607LLB
В наличии
9
1 120.00
057 266052-3 COM_VIRTUEMART_NO_IMAGE_SET Самонарез.винт PT4х60 фланец
Самонарез. винт, фланец PT4X60
Нет в наличии
2 20.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
057-1 266334-3 COM_VIRTUEMART_NO_IMAGE_SET Самонарезающийся винт 4х60
Самонарезающийся винт 4X60
Нет в наличии
2 10.00
058
417631-2
COM_VIRTUEMART_NO_IMAGE_SET Защита статора
Нет данных о товаре
1
058-1 419201-3 Защита статора для HR2450/ Защита статора для HR2450/
В наличии
1
1 30.00
059 633488-5 Cтатор к HR2020/HR2450/HR2432/ Cтатор к HR2020/HR2450/HR2432/
В наличии
2
1 700.00
060
183495-3
COM_VIRTUEMART_NO_IMAGE_SET Корпус двигателя HR2440F/2450F
INC. 64
Нет данных о товаре
1
060-1 417973-4 COM_VIRTUEMART_NO_IMAGE_SET Корпус двигателя для HR2440
Нет в наличии
1 660.00
061
850813-7
COM_VIRTUEMART_NO_IMAGE_SET NAME PLATE HR2450FT
Нет данных о товаре
1
062 689111-0 Прокладка для HR2450/HP2050/ Прокладка для HR2450/HP2050/
Нет в наличии
2 20.00
063 643988-7 Щеткодержатель для HR2450/ Щеткодержатель для HR2450/
В наличии
2
1 50.00
064 819063-3 COM_VIRTUEMART_NO_IMAGE_SET Этикетка с эмблемой Макита S
Нет в наличии
1 20.00
065 191962-4 Угольные щетки CB-419 Угольные щетки CB-419
В наличии
70
1 130.00
066 643989-5 Щеткодержатель для HR2450/ Щеткодержатель для HR2450/
В наличии
3
1 50.00
067
815952-0
COM_VIRTUEMART_NO_IMAGE_SET HR2450FT SERIAL NO. LABEL
Нет данных о товаре
1
067-1 815983-9 COM_VIRTUEMART_NO_IMAGE_SET Маркировочная табличка HR245FT
Нет в наличии
1 10.00
068 650508-0 Выключатель TG813TLB-1 HR2020/ Выключатель TG813TLB-1 HR2020/
В наличии
2
1 1,150.00

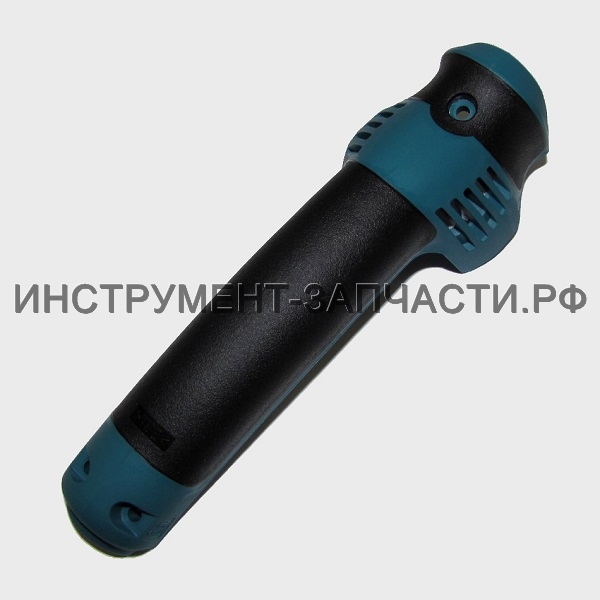

069 153284-0 Крышка рукоятки в сб. HR2450/ Крышка рукоятки в сб. HR2450/
В наличии
1
1 430.00
069.10 263002-9 Резиновая шпилька 4 Резиновая шпилька 4
C10
В наличии
13
2 10.00
070 265999-8 COM_VIRTUEMART_NO_IMAGE_SET Самонарез.винт 4х25 фланец
Самонарез. винт, фланец 4X25
Нет в наличии
1 20.00
070-1 266374-1 COM_VIRTUEMART_NO_IMAGE_SET Самонарезающийся винт 4х25
Самонарезающийся винт 4*25
В наличии
2
1 10.00
071 682566-8 COM_VIRTUEMART_NO_IMAGE_SET Усилитель кабеля 10 к HR2450/
Нет в наличии
1 40.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
072 665890-4 Кабель резиновый 1.0-2-4.0 Кабель резиновый 1.0-2-4.0
Нет в наличии
1 1,140.00
074 687052-4 COM_VIRTUEMART_NO_IMAGE_SET Прижимная пластина к HR2450/
Нет в наличии
1 30.00
074-1 687124-5 COM_VIRTUEMART_NO_IMAGE_SET Держатель кабеля к 3709/MT360/
Нет в наличии
1 10.00
075 265995-6 COM_VIRTUEMART_NO_IMAGE_SET Самонарезающий винт 4х18
Самонарезающий винт 4X18
Нет в наличии
2 10.00
075-1 266326-2 COM_VIRTUEMART_NO_IMAGE_SET Самонарезающий винт 4х18
Нет в наличии
2 10.00
076 265999-8 COM_VIRTUEMART_NO_IMAGE_SET Самонарез.винт 4х25 фланец
Самонарез. винт, фланец 4X25
Нет в наличии
2 20.00
076-1 266374-1 COM_VIRTUEMART_NO_IMAGE_SET Самонарезающийся винт 4х25
Самонарезающийся винт 4*25
В наличии
2
2 10.00
077 421494-0 Резиновое кольцо 19 к HR2450/ Резиновое кольцо 19 к HR2450/
В наличии
8
1 240.00
078 417795-2 Кнопка стопора для HR2450/ Кнопка стопора для HR2450/
В наличии
13
1 20.00
079 233341-1 Компрессионная пружина 3 Компрессионная пружина 3
В наличии
7
1 10.00
080 226399-7 Прямозубая шестерня 10 Прямозубая шестерня 10
Нет в наличии
1 930.00
081 265999-8 COM_VIRTUEMART_NO_IMAGE_SET Самонарез.винт 4х25 фланец
Самонарез. винт, фланец 4X25
Нет в наличии
2 20.00
081-1 266374-1 COM_VIRTUEMART_NO_IMAGE_SET Самонарезающийся винт 4х25
Самонарезающийся винт 4*25
В наличии
2
2 10.00
082 345220-2 COM_VIRTUEMART_NO_IMAGE_SET Пластина переключ. для HR2450/
Нет в наличии
1 40.00
082-1 345363-0 Пластина переключения режимов Пластина переключения режимов
В наличии
1
1 60.00
083 961017-7 Стопорное кольцо E-3 к HR2450/ Стопорное кольцо E-3 к HR2450/
В наличии
18
2 10.00
084 417796-0 Направляющая втулка к HR2450/ Направляющая втулка к HR2450/
В наличии
3
1 20.00
085 233344-5 Компрессионная пружина 4 Компрессионная пружина 4
В наличии
19
2 10.00
086 961011-9 Стопорное кольцо E-4 к HR2450/ Стопорное кольцо E-4 к HR2450/
В наличии
9
1 10.00
087 941102-2 COM_VIRTUEMART_NO_IMAGE_SET Плоская шайба 5 HM1100/HR2450/
Нет в наличии
1 10.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
088 233342-9 Компрессионная пружина 6 Компрессионная пружина 6
В наличии
5
1 10.00
089 163430-7 Стопорная пластина для HR2450 Стопорная пластина для HR2450
В наличии
2
1 80.00
090 345280-4 COM_VIRTUEMART_NO_IMAGE_SET Шестигранная шайба для HR2450/
Нет в наличии
1 10.00
091 631471-6 COM_VIRTUEMART_NO_IMAGE_SET Лампа подсветки HP2050F/2051F/
Нет в наличии
1 1,690.00
092 267271-4 COM_VIRTUEMART_NO_IMAGE_SET Плоская шайба к HR2020/HR2450/
Нет в наличии
1 20.00
093 324401-1 COM_VIRTUEMART_NO_IMAGE_SET Сальник 9 для HR2450FT/HR2450T
Нет в наличии
1 100.00
094
193886-0
COM_VIRTUEMART_NO_IMAGE_SET Ствольная часть HR2450T в сб.
INC. 95-111
Нет данных о товаре
1
094-1 194080-7 Патрон SDS+ для перфор.HR2450T Патрон SDS+ для перфор.HR2450T
INC. 95-111
Нет в наличии
1 2,300.00
095 286263-4 Резиновый наконечник 35 Резиновый наконечник 35
Нет в наличии
1 40.00
096
233915-8
COM_VIRTUEMART_NO_IMAGE_SET Кольцевая пружина 19 HR2020/
Нет данных о товаре
1
096-1 233940-9 Кольцевая пружина 19 Кольцевая пружина 19
Кольцевая пружина 19 HR2450/
В наличии
36
1 20.00
097 418217-5 COM_VIRTUEMART_NO_IMAGE_SET Кожух муфты (пластик) HR2450T/
В наличии
2
1 70.00
098 345333-9 COM_VIRTUEMART_NO_IMAGE_SET Стопорное кольцо для HR2450FT/
Нет в наличии
1 40.00
099 216022-2 Стальной шарик 7.0 Стальной шарик 7.0
В наличии
13
1 10.00
100 345187-4 Направляющая шайба для HR2020/ Направляющая шайба для HR2020/
В наличии
10
1 30.00
101 233916-6 Конич. компресс. пружина 21-29 Конич. компресс. пружина 21-29
В наличии
6
1 20.00
102 267279-8 COM_VIRTUEMART_NO_IMAGE_SET Плоская шайба 21 для HR2450FT/
Нет в наличии
1 20.00
103 324355-2 COM_VIRTUEMART_NO_IMAGE_SET Ствол для HR2450FT/HR2470T/
Нет в наличии
1 1,100.00
104 216013-3 COM_VIRTUEMART_NO_IMAGE_SET Стальной шарик 6
Нет в наличии
2 10.00
105 231669-1 COM_VIRTUEMART_NO_IMAGE_SET Торсионная пружина 31
Нет в наличии
1 20.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
106 345334-7 COM_VIRTUEMART_NO_IMAGE_SET Сменное кольцо для HR2450FT/
Нет в наличии
1 100.00
107 418218-3 COM_VIRTUEMART_NO_IMAGE_SET Втулка для HR2450FT/HR2450T/
Нет в наличии
1 60.00
108 216018-3 COM_VIRTUEMART_NO_IMAGE_SET Стальной шарик 5,0
Стальной шарик 5.0
Нет в наличии
1 10.00
109 345335-5 COM_VIRTUEMART_NO_IMAGE_SET Плоская пружина для HR2450FT/
Нет в наличии
1 30.00
110 267270-6 COM_VIRTUEMART_NO_IMAGE_SET Плоская шайба 24 для HR2450FT/
Нет в наличии
1 30.00
111 233924-7 COM_VIRTUEMART_NO_IMAGE_SET Кольцевая пружина 21 HR2450FT/
Нет в наличии
1 10.00
Нет на рисунке
A01 324219-0 COM_VIRTUEMART_NO_IMAGE_SET Ограничитель уровня глубины для перфораторов HR3/4/5
Ограничитель уровня глубины
Нет в наличии
1 100.00
A02
824650-5
COM_VIRTUEMART_NO_IMAGE_SET Пластиковый чемодан HR2450
Нет данных о товаре
1
A02.10 417724-5 Замок чемодана (пластик) Замок чемодана (пластик)
C10
Нет в наличии
2 50.00
A02.20 819144-3 COM_VIRTUEMART_NO_IMAGE_SET Этикетка MAKITA HP2050
MAKITA LOGO LABEL
C20
Нет в наличии
1 30.00
A02-1
824695-3
COM_VIRTUEMART_NO_IMAGE_SET Пластиковый чемодан к HR2455/
Нет данных о товаре
1
A02-1.10 417724-5 Замок чемодана (пластик) Замок чемодана (пластик)
C10
Нет в наличии
2 50.00
A02-1.20 819144-3 COM_VIRTUEMART_NO_IMAGE_SET Этикетка MAKITA HP2050
MAKITA LOGO LABEL
C20
Нет в наличии
1 30.00
A03
193885-2
COM_VIRTUEMART_NO_IMAGE_SET Быстрозажимной патрон
Нет данных о товаре
1
A03-1
194079-2
COM_VIRTUEMART_NO_IMAGE_SET Быстрозажимной патрон (сверло)
Нет данных о товаре
1
A03-1.10 251425-3 COM_VIRTUEMART_NO_IMAGE_SET Винт(-) M6х22 с плоск.головк.
(-)Винт с плоской головк.M6X22
C10
Нет в наличии
1 40.00
A03-1.20 324353-6 COM_VIRTUEMART_NO_IMAGE_SET Держатель патрона
C20
Нет в наличии
1 1,020.00
A03-1.30 418216-7 COM_VIRTUEMART_NO_IMAGE_SET Прокладка
C30
Нет в наличии
1 70.00
A03-2
194079-2
COM_VIRTUEMART_NO_IMAGE_SET Быстрозажимной патрон (сверло)
Нет данных о товаре
1
A03-2.20 324353-6 COM_VIRTUEMART_NO_IMAGE_SET Держатель патрона
C20
Нет в наличии
1 1,020.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
A03-2.30 418216-7 COM_VIRTUEMART_NO_IMAGE_SET Прокладка
C30
Нет в наличии
1 70.00

Корзина

Ваша корзина пуста!
