HR4001C

Схема и запчасти для перфоратора Makita HR4001C
Рис. 1
Рис.1
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
001 286272-3 Колпачок ствола для HR4001C Колпачок ствола для HR4001C
Нет в наличии
1 70.00
001-1 286285-4 Колпачок Колпачок
В наличии
1
1 150.00

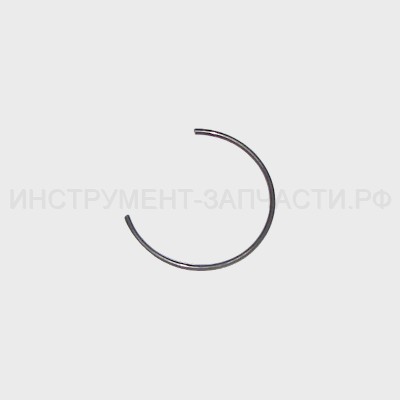

002 231984-3 Кольцевая пружина 25 Кольцевая пружина 25
Нет в наличии
1 10.00
003 267272-2 COM_VIRTUEMART_NO_IMAGE_SET Плоская шайба 28 для HM0860C/
Нет в наличии
1 70.00
004 419015-0 Кожух муфты к HR4001C/HR4010C/ Кожух муфты к HR4001C/HR4010C/
В наличии
2
1 130.00
005 419002-9 Разделительная шайба  HR4001C/ Разделительная шайба HR4001C/
Разделительная шайба HR4001C/
В наличии
1
1 130.00
006 324548-1 Муфта ствола HR4011C Муфта ствола HR4011C
В наличии
2
1 420.00
007 231984-3 Кольцевая пружина 25 Кольцевая пружина 25
Нет в наличии
1 10.00
008 419016-8 Расцепляющий кожух к HR4011C/ Расцепляющий кожух к HR4011C/
В наличии
2
1 130.00
009
419017-6
COM_VIRTUEMART_NO_IMAGE_SET Направляющая стопорной втулки
Нет данных о товаре
1
009-1 419760-7 COM_VIRTUEMART_NO_IMAGE_SET Направляющая стопорной втулки
Нет в наличии
1 80.00
010
267298-4
COM_VIRTUEMART_NO_IMAGE_SET Плоская шайба 45
Нет данных о товаре
1
010-1 267336-2 COM_VIRTUEMART_NO_IMAGE_SET Плоская шайба 45 для HR4001C/
Нет в наличии
1 60.00
011 262116-1 COM_VIRTUEMART_NO_IMAGE_SET Полиуретановое кольцо 45
Уретановое кольцо 45
Нет в наличии
1 320.00
012 421911-0 COM_VIRTUEMART_NO_IMAGE_SET Прокладка цилиндра к HR4011C/
Нет в наличии
1 90.00
013 154621-1 COM_VIRTUEMART_NO_IMAGE_SET Цилиндр в сборе HR4011C/
Нет в наличии
1 1,160.00
014 922353-6 Болт с внутр.шестигран. М6Х30 Болт с внутр.шестигран. М6Х30
Нет в наличии
4 20.00
015 154624-5 COM_VIRTUEMART_NO_IMAGE_SET Кожух цилиндра HR4011C/
Нет в наличии
1 420.00
015.10 810100-6 COM_VIRTUEMART_NO_IMAGE_SET Предупреждающая наклейка
CAUTION LABEL
C10
Нет в наличии
1 20.00
016 345579-7 Опора пружины для HR4011C/ Опора пружины для HR4011C/
В наличии
2
1 60.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
017 233431-0 Компрессионная пружина 48 Компрессионная пружина 48
В наличии
5
1 20.00
018 345579-7 Опора пружины для HR4011C/ Опора пружины для HR4011C/
В наличии
2
1 60.00
019 310161-1 Фиксатор инструмента HR4001C/ Фиксатор инструмента HR4001C/
В наличии
4
1 450.00
020 310161-1 Фиксатор инструмента HR4001C/ Фиксатор инструмента HR4001C/
В наличии
4
1 450.00
021
165407-8
COM_VIRTUEMART_NO_IMAGE_SET Стопорная втулка для HR4011C
Нет данных о товаре
1
021-1 165446-8 COM_VIRTUEMART_NO_IMAGE_SET Стопорная втулка для HR4011C
Нет в наличии
1 810.00
021-2 165633-9 Стопорная втулка для HR4011C Стопорная втулка для HR4011C
В наличии
1
1 1,120.00
022 324542-3 COM_VIRTUEMART_NO_IMAGE_SET Ствол для HR4001C/HR4010C/
Нет в наличии
1 8,190.00
023 922128-3 Болт с внутр.шестигран. M4x16 Болт с внутр.шестигран. M4x16
В наличии
8
1 20.00
023-1 266437-3 COM_VIRTUEMART_NO_IMAGE_SET Болт M4х16 с внутр.шестигран.
Болт внутр.шестигран. M4X16
Нет в наличии
1 20.00
024 213317-4 О-кольцо 20 резиновое HR4000C/ О-кольцо 20 резиновое HR4000C/
Нет в наличии
1 30.00
025 213392-0 Фторопластовое кольцо 25 Фторопластовое кольцо 25
В наличии
1
1 490.00
026 213281-9 Х-Кольцо 18 Х-Кольцо 18
В наличии
1
1 180.00
027 324569-3 Ударник для HR4001C/HR4010C/ Ударник для HR4001C/HR4010C/
В наличии
1
1 360.00
028 421901-3 COM_VIRTUEMART_NO_IMAGE_SET Резиновое кольцо 17 к HR4011C/
В наличии
2
1 320.00
029 324573-2 COM_VIRTUEMART_NO_IMAGE_SET Кольцо 17 для HR4010C/HR4011C/
Нет в наличии
1 140.00
030 419003-7 Втулка скольжения для HR4011C/ Втулка скольжения для HR4011C/
В наличии
3
1 100.00
031 324571-6 Боек к HR4001C/HR4010C/HR4011C Боек к HR4001C/HR4010C/HR4011C
В наличии
1
1 210.00
032 213962-5 О-Кольцо 22 О-Кольцо 22
В наличии
5
1 130.00
033 331709-6 COM_VIRTUEMART_NO_IMAGE_SET Кольцо 33 к HR4001C/HR4010C/
Нет в наличии
1 220.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
034 233448-3 COM_VIRTUEMART_NO_IMAGE_SET Компрессионная пружина 37
Нет в наличии
1 20.00
035
227486-5
COM_VIRTUEMART_NO_IMAGE_SET Прямая коническая шестерня 25
Нет данных о товаре
1
035-1 227509-9 Прямая коническая шестерня 25 Прямая коническая шестерня 25
В наличии
1
1 2,480.00
036 419005-3 Шатун для HR4010C/HR4011C/ Шатун для HR4010C/HR4011C/
В наличии
8
1 80.00
037 213379-2 О-кольцо 21 резиновое О-кольцо 21 резиновое
В наличии
1
1 10.00
038 213962-5 О-Кольцо 22 О-Кольцо 22
В наличии
5
1 130.00
039 419004-5 Поршень для HR4010C/HR4011C/ Поршень для HR4010C/HR4011C/
В наличии
4
1 130.00
040 256197-5 COM_VIRTUEMART_NO_IMAGE_SET Шпилька 7
Нет в наличии
1 30.00
041 233937-8 COM_VIRTUEMART_NO_IMAGE_SET Стопорное кольцо 31 HR4001C
В наличии
3
1 10.00
042 257268-1 COM_VIRTUEMART_NO_IMAGE_SET Кольцо 33
Нет в наличии
1 40.00
043 213406-5 О-кольцо 30 резиновое О-кольцо 30 резиновое
В наличии
5
1 10.00
044 213406-5 О-кольцо 30 резиновое О-кольцо 30 резиновое
В наличии
5
1 10.00
045 233935-2 COM_VIRTUEMART_NO_IMAGE_SET Стопорное кольцо 32 HR4011C/
Нет в наличии
1 20.00
046 324570-8 COM_VIRTUEMART_NO_IMAGE_SET Цилиндр 28.5 к HR4001C/HR4010C
В наличии
1
1 5,190.00
062 266041-8 Самонарез. винт, фланец PT5X25 Самонарез. винт, фланец PT5X25
В наличии
12
4 20.00
063 233432-8 COM_VIRTUEMART_NO_IMAGE_SET Компрессионная пружина 7
Нет в наличии
2 10.00
065 911133-5 COM_VIRTUEMART_NO_IMAGE_SET Винт M4х18 к 1911B
Винт M4X18 к 1911B
Нет в наличии
6 10.00
066 266192-7 COM_VIRTUEMART_NO_IMAGE_SET Самонарезающий винт 4х14
Самонарезающий винт 4X14
Нет в наличии
2 20.00
067 419009-5 Стопорная кнопка переключателя Стопорная кнопка переключателя
В наличии
1
1 100.00
068 233436-0 Компрессионная пружина 3 Компрессионная пружина 3
В наличии
6
2 10.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
069 266192-7 COM_VIRTUEMART_NO_IMAGE_SET Самонарезающий винт 4х14
Самонарезающий винт 4X14
Нет в наличии
1 20.00
070 419020-7 Рычаг переключения к HR4011C/ Рычаг переключения к HR4011C/
В наличии
1
1 430.00
071 419007-9 COM_VIRTUEMART_NO_IMAGE_SET Рычаг переключателя к HR4011/
Нет в наличии
1 80.00
072 317925-4 COM_VIRTUEMART_NO_IMAGE_SET Защитный кожух переключателя
Нет в наличии
1 640.00
073 419030-4 COM_VIRTUEMART_NO_IMAGE_SET Крышка переключателя режимов
Нет в наличии
1 140.00
074 421908-9 COM_VIRTUEMART_NO_IMAGE_SET Уплотнительное кольцо HR4011C/
Нет в наличии
1 80.00
075 419019-2 Направляющая пластина HR4011C/ Направляющая пластина HR4011C/
В наличии
2
1 60.00
076 345582-8 Соединительная пластина Соединительная пластина
В наличии
2
1 140.00
080 154625-3 COM_VIRTUEMART_NO_IMAGE_SET Корпус редуктора в сб. HR4001C
Нет в наличии
1 3,380.00
080.10
214656-5
COM_VIRTUEMART_NO_IMAGE_SET PLANE BEARING 51
C10
Нет данных о товаре
1
080.20
324568-5
COM_VIRTUEMART_NO_IMAGE_SET RING 40
C20
Нет данных о товаре
1
081 423345-3 COM_VIRTUEMART_NO_IMAGE_SET Опорная пластина для HR4001C/
Нет в наличии
1 30.00
082 419008-7 COM_VIRTUEMART_NO_IMAGE_SET Установочная направляющая
Нет в наличии
2 30.00
083 213262-3 COM_VIRTUEMART_NO_IMAGE_SET О-Кольцо 18 резиновое
О-кольцо 18 резиновое
Нет в наличии
1 20.00
084 419006-1 COM_VIRTUEMART_NO_IMAGE_SET Соединительный рычаг HR4001C/
Нет в наличии
1 140.00
085 911511-9 COM_VIRTUEMART_NO_IMAGE_SET Винт M4х10 к HR4011C/HR4001C/
Винт M4X10 к HR4011C/HR4001C/
Нет в наличии
1 30.00
086 324550-4 COM_VIRTUEMART_NO_IMAGE_SET Кривошип для HR4010C/HR4011C/
Нет в наличии
1 710.00
087 211332-2 COM_VIRTUEMART_NO_IMAGE_SET Подшипник 20/42
В наличии
2
1 350.00
088 961060-6 COM_VIRTUEMART_NO_IMAGE_SET Стопорное кольцо S-20 HR4011C
Стопорное кольцо S-20 HR4000C/
Нет в наличии
1 30.00
089 226605-0 COM_VIRTUEMART_NO_IMAGE_SET Косозубая шестерня 38
Шестерня 38
Нет в наличии
1 710.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
090 253180-3 COM_VIRTUEMART_NO_IMAGE_SET Плоская шайба 10
В наличии
2
1 20.00
091 421907-1 Уплотнительное кольцо HR4011C/ Уплотнительное кольцо HR4011C/
В наличии
2
1 120.00
092 154623-7 COM_VIRTUEMART_NO_IMAGE_SET Корпус редуктора в сб.HR4011C/
Нет в наличии
1 1,990.00
092.10 212075-9 COM_VIRTUEMART_NO_IMAGE_SET Игольчатый подшипник1010HM1810
C10
Нет в наличии
1 190.00
092.20 268136-3 COM_VIRTUEMART_NO_IMAGE_SET Штифт для HR4002
C20
Нет в наличии
2 20.00
093 233433-6 COM_VIRTUEMART_NO_IMAGE_SET Компрессионная пружина 5
Нет в наличии
2 10.00
095 419018-4 Пластина переключателя HR4011C Пластина переключателя HR4011C
В наличии
2
1 130.00
096 210005-4 Подшипник 608DDW Подшипник 608DDW
В наличии
11
1 110.00
097 345581-0 COM_VIRTUEMART_NO_IMAGE_SET Чашкообразная шайба 8
Нет в наличии
1 30.00
098 233936-0 COM_VIRTUEMART_NO_IMAGE_SET Коническая компр.пружина 19-27
Нет в наличии
1 20.00
099 324549-9 COM_VIRTUEMART_NO_IMAGE_SET Приводной фланец для HR4011C/
Нет в наличии
1 430.00
103 211323-3 COM_VIRTUEMART_NO_IMAGE_SET Подшипник 6904LLU
Нет в наличии
1 450.00
104
135086-6
COM_VIRTUEMART_NO_IMAGE_SET Ограничитель крутящего момента
INC. 96-103
Нет данных о товаре
1
104-1 135508-6 COM_VIRTUEMART_NO_IMAGE_SET Ограничитель крутящего момента
INC. 96-103
Нет в наличии
1 7,500.00
104-1.10 267456-2 COM_VIRTUEMART_NO_IMAGE_SET Тонкая шайба 38
THIN WASHER 38
C10
Нет в наличии
1 40.00
105 265995-6 COM_VIRTUEMART_NO_IMAGE_SET Самонарезающий винт 4х18
Самонарезающий винт 4X18
Нет в наличии
1 10.00
106 419036-2 COM_VIRTUEMART_NO_IMAGE_SET Крышка рукоятки для HR4011C/
Нет в наличии
1 900.00
108 650567-4 Выключатель к HR4011C/HR3200C/ Выключатель к HR4011C/HR3200C/
Нет в наличии
1 580.00
108-1 650676-9 COM_VIRTUEMART_NO_IMAGE_SET Выключатель C3PA-1111
SWITCH C3PA-1111
Нет в наличии
1 520.00
109 154626-1 Держатель выключателя в сборе Держатель выключателя в сборе
В наличии
1
1 140.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
109.10
423344-5
COM_VIRTUEMART_NO_IMAGE_SET SPONGE SEAT
C10
Нет данных о товаре
1
112 419028-1 COM_VIRTUEMART_NO_IMAGE_SET Рычаг выключателя для HR4001C/
Нет в наличии
1 80.00
113 266041-8 Самонарез. винт, фланец PT5X25 Самонарез. винт, фланец PT5X25
В наличии
12
4 20.00
116 861489-5 COM_VIRTUEMART_NO_IMAGE_SET Этикетка для HR4001C
Этикетка для модели HR4001C
Нет в наличии
1 40.00
117 419039-6 COM_VIRTUEMART_NO_IMAGE_SET Рукоятка для HR4011C
Рукоятка для модели HR4011C
Нет в наличии
1 2,110.00
122 638407-6 COM_VIRTUEMART_NO_IMAGE_SET Штекер для HR4001C/HR4010C
Нет в наличии
1 100.00
123 419010-0 COM_VIRTUEMART_NO_IMAGE_SET Линза для HR4010C/HR4011C/
Нет в наличии
1 60.00
124 266192-7 COM_VIRTUEMART_NO_IMAGE_SET Самонарезающий винт 4х14
Самонарезающий винт 4X14
Нет в наличии
1 20.00
124-1 266901-4 COM_VIRTUEMART_NO_IMAGE_SET Винт 4х14мм
TAPPING SCREW 4X14
Нет в наличии
1 30.00
125 631657-2 Контроллер к HR4011C/HR4010C/ Контроллер к HR4011C/HR4010C/
В наличии
1
1 2,840.00
126 419024-9 COM_VIRTUEMART_NO_IMAGE_SET Держатель усилителя кабеля
Нет в наличии
1 70.00
127 687169-3 COM_VIRTUEMART_NO_IMAGE_SET Прижимная пластина
Фиксатор кабеля для GA7020/
Нет в наличии
1 20.00
128 266192-7 COM_VIRTUEMART_NO_IMAGE_SET Самонарезающий винт 4х14
Самонарезающий винт 4X14
Нет в наличии
1 20.00
129 266192-7 COM_VIRTUEMART_NO_IMAGE_SET Самонарезающий винт 4х14
Самонарезающий винт 4X14
Нет в наличии
1 20.00
129-1 266901-4 COM_VIRTUEMART_NO_IMAGE_SET Винт 4х14мм
TAPPING SCREW 4X14
Нет в наличии
1 30.00
130 265995-6 COM_VIRTUEMART_NO_IMAGE_SET Самонарезающий винт 4х18
Самонарезающий винт 4X18
Нет в наличии
4 10.00
131 682560-0 COM_VIRTUEMART_NO_IMAGE_SET Усилитель кабеля 10 к GA9020/
В наличии
2
1 90.00
132 695123-3 COM_VIRTUEMART_NO_IMAGE_SET Кабель резиновый 1.5-2-4.0
Нет в наличии
1 1,030.00
132-1
665638-4
COM_VIRTUEMART_NO_IMAGE_SET POWER SUPPLY CORD 1.5-2-4.0
Нет данных о товаре
1
132-2 695123-3 COM_VIRTUEMART_NO_IMAGE_SET Кабель резиновый 1.5-2-4.0
Нет в наличии
1 1,030.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
133 265995-6 COM_VIRTUEMART_NO_IMAGE_SET Самонарезающий винт 4х18
Самонарезающий винт 4X18
Нет в наличии
2 10.00
134 419032-0 COM_VIRTUEMART_NO_IMAGE_SET Крышка корпуса двигателя
Крышка корпуса мотора HR4011C
Нет в наличии
1 310.00
135 931303-0 COM_VIRTUEMART_NO_IMAGE_SET Шестигранная гайка M6 к 9565/
Нет в наличии
1 10.00
136 253047-5 COM_VIRTUEMART_NO_IMAGE_SET Плоская шайба 6 к HR4011C
Плоская шайба 6
Нет в наличии
1 10.00
137 241876-8 Крыльчатка 76 к HR4011C Крыльчатка 76 к HR4011C
Крыльчатка 76 к HR4000C/5603R
В наличии
1
1 140.00
138 419022-3 COM_VIRTUEMART_NO_IMAGE_SET Направляющая вентилятора
Нет в наличии
1 130.00
139 194160-9 Угольные щетки CB-350 Угольные щетки CB-350
Угольные щетки СВ-350
В наличии
31
1 280.00
140 638393-1 Держатель угольных щеток Держатель угольных щеток
В наличии
1
1 510.00
140.10
643816-6
COM_VIRTUEMART_NO_IMAGE_SET BRUSH HOLDER
C10
Нет данных о товаре
2
140.20 266007-8 Самонарез винт зажимной РT3X10 Самонарез винт зажимной РT3X10
C20
В наличии
20
4 10.00
140-1
638715-5
COM_VIRTUEMART_NO_IMAGE_SET BRUSH HOLDER UNIT
Нет данных о товаре
1
141 154619-8 COM_VIRTUEMART_NO_IMAGE_SET Корпус двигателя в сб.
Корпус мотора в сб. HR4011C/
Нет в наличии
1 2,430.00
141.10
345650-7
COM_VIRTUEMART_NO_IMAGE_SET WASHER PLATE
C10
Нет данных о товаре
1
142 324390-0 COM_VIRTUEMART_NO_IMAGE_SET Втулка 6 для HR4010C/HR4011C/
В наличии
1
1 140.00
143 210005-4 Подшипник 608DDW Подшипник 608DDW
В наличии
11
1 110.00
144 681650-6 COM_VIRTUEMART_NO_IMAGE_SET Изоляционная шайба к HR3210C
Изоляционная шайба к HR4000C/
Нет в наличии
1 300.00
145 625738-2 COM_VIRTUEMART_NO_IMAGE_SET Статор для HR4011C/HR4010C/
Статор для HR4011C/HR4010C/
Нет в наличии
1 1,060.00
145-1 625758-6 Статор для  HR4011C/HR4010C/ Статор для HR4011C/HR4010C/
Статор для HR4011C/HR4010C/
В наличии
1
1 1,660.00
146 266095-5 COM_VIRTUEMART_NO_IMAGE_SET Самонарез.винт PT5х55 фланец
Самонарез. винт, фланец PT5X55
Нет в наличии
2 30.00
147 513633-7 Ротор в сб. к HR4001C/HR4010C/ Ротор в сб. к HR4001C/HR4010C/
INC. 143,144
В наличии
1
1 3,400.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
148 419021-5 COM_VIRTUEMART_NO_IMAGE_SET Защита статора для HR4011C/
В наличии
2
1 190.00
149 253084-9 COM_VIRTUEMART_NO_IMAGE_SET Плоская шайба 12 9565/BO6040/
Нет в наличии
1 20.00
150 211137-0 Подшипник 6201LLU Подшипник 6201LLU
В наличии
4
1 240.00
151 213231-4 Сальник 15 для HR4500C/HM0860C Сальник 15 для HR4500C/HM0860C
В наличии
5
1 180.00
152 331596-3 Втулка 12 для HR4500C/HM0860C/ Втулка 12 для HR4500C/HM0860C/
В наличии
3
1 60.00
153 419034-6 COM_VIRTUEMART_NO_IMAGE_SET Крышка корпуса редуктора
Нет в наличии
1 1,130.00
154 266192-7 COM_VIRTUEMART_NO_IMAGE_SET Самонарезающий винт 4х14
Самонарезающий винт 4X14
Нет в наличии
1 20.00
155 419026-5 COM_VIRTUEMART_NO_IMAGE_SET Корпус выключателя к HR4010C/
Нет в наличии
1 70.00
156 263027-3 COM_VIRTUEMART_NO_IMAGE_SET Резиновая шпилька 4
Нет в наличии
1 20.00
157 651418-4 Выключатель ST115A-40 к 9565/ Выключатель ST115A-40 к 9565/
В наличии
1
1 150.00
158 232209-8 COM_VIRTUEMART_NO_IMAGE_SET Плоская пружина для HM0860C
Нет в наличии
1 20.00
159 154635-0 COM_VIRTUEMART_NO_IMAGE_SET Ползунковый рычаг выключателя
Нет в наличии
1 340.00
159.10
257754-2
COM_VIRTUEMART_NO_IMAGE_SET SLEEVE 4
C10
Нет данных о товаре
1
159.20
268138-9
COM_VIRTUEMART_NO_IMAGE_SET FLAT FILLISTER HD.PIN 4
C20
Нет данных о товаре
1
160 419027-3 Управляющая пластина к HR4001C Управляющая пластина к HR4001C
В наличии
3
1 80.00
Нет на рисунке
161 421939-8 COM_VIRTUEMART_NO_IMAGE_SET Губка для HR4010C/HR4011C/
Нет в наличии
1 30.00
162
819361-5
COM_VIRTUEMART_NO_IMAGE_SET CLEAR LABEL
Нет данных о товаре
1
A01 134890-0 COM_VIRTUEMART_NO_IMAGE_SET D-Боковая рукоятка для HR4001/4010/4011/4501/4510/4511/4000/HM1101/1111
Бок. рукоятка 68 в сб. HR4000C
Нет в наличии
1 2,990.00
A01.10 151769-0 COM_VIRTUEMART_NO_IMAGE_SET Бок.рукоятка 68 в сб. HR4000C
Бок. рукоятка 68 в сб. HR4000C
C10
Нет в наличии
1 1,030.00
A01.20 252640-2 COM_VIRTUEMART_NO_IMAGE_SET Барашковая гайка M8 HR4000C/
Барашковая гайка M8 HR4000C/
C20
Нет в наличии
1 280.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
A01.30 265439-6 COM_VIRTUEMART_NO_IMAGE_SET Болт M8х150 с шестигран.гол.
Болт с шестигранной гол.M8X150
C30
Нет в наличии
1 140.00
A01.40 417002-3 COM_VIRTUEMART_NO_IMAGE_SET Втулка боковой рукоятки
C40
Нет в наличии
2 60.00
A01.50 417003-1 COM_VIRTUEMART_NO_IMAGE_SET Боковая рукоятка для HR5001C/
C50
Нет в наличии
1 760.00
A02 134803-1 COM_VIRTUEMART_NO_IMAGE_SET Боковая ручка 36 для HR4001C
Нет в наличии
1 1,710.00
A02.10 152554-4 COM_VIRTUEMART_NO_IMAGE_SET Боковая ручка 36
C10
Нет в наличии
1 580.00
A02.20
265701-9
COM_VIRTUEMART_NO_IMAGE_SET Винт M 6x14 HR4000C/
C20
Нет данных о товаре
1
A02.30 266163-4 COM_VIRTUEMART_NO_IMAGE_SET Болт M8х80 с квадр.осн.шляпки
Болт с квадр.осн.шляпки M8X80
C30
Нет в наличии
1 190.00
A02.40 321248-4 COM_VIRTUEMART_NO_IMAGE_SET Ограничитель уровня глубины
C40
Нет в наличии
1 100.00
A02.50
344491-8
COM_VIRTUEMART_NO_IMAGE_SET Пружинный хомут 68 к HR4000C/
C50
Нет данных о товаре
1
A02.60 344492-6 COM_VIRTUEMART_NO_IMAGE_SET Пластина для HR3000C/HR4000C/
C60
Нет в наличии
1 30.00
A02.70 416299-1 COM_VIRTUEMART_NO_IMAGE_SET Основание бок.рукоят. HR4000C
Основание бок. рукоят. HR4000C
C70
Нет в наличии
1 190.00
A02.80 931302-2 Шестигранная гайка M6 HR2400/ Шестигранная гайка M6 HR2400/
C80
В наличии
5
1 10.00
A02-1 135209-6 COM_VIRTUEMART_NO_IMAGE_SET Боковая ручка с хомутом для HR3541FC
Боковая ручка 36 для HR3541FC
Нет в наличии
1 1,680.00
A02-1.10 158131-0 COM_VIRTUEMART_NO_IMAGE_SET Боковая ручка 36 для HM0870/0871/HR4001/4010/1011/4501/4510/4511/5201/5202/5210/5211/5212
Боковая ручка 36
C10
Нет в наличии
1 800.00
A02-1.20
265701-9
COM_VIRTUEMART_NO_IMAGE_SET Винт M 6x14 HR4000C/
C20
Нет данных о товаре
1
A02-1.30 266163-4 COM_VIRTUEMART_NO_IMAGE_SET Болт M8х80 с квадр.осн.шляпки
Болт с квадр.осн.шляпки M8X80
C30
Нет в наличии
1 190.00
A02-1.40 321248-4 COM_VIRTUEMART_NO_IMAGE_SET Ограничитель уровня глубины
C40
Нет в наличии
1 100.00
A02-1.50
344491-8
COM_VIRTUEMART_NO_IMAGE_SET Пружинный хомут 68 к HR4000C/
C50
Нет данных о товаре
1
A02-1.60 344492-6 COM_VIRTUEMART_NO_IMAGE_SET Пластина для HR3000C/HR4000C/
C60
Нет в наличии
1 30.00
A02-1.70 416299-1 COM_VIRTUEMART_NO_IMAGE_SET Основание бок.рукоят. HR4000C
Основание бок. рукоят. HR4000C
C70
Нет в наличии
1 190.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
A02-1.80 931302-2 Шестигранная гайка M6 HR2400/ Шестигранная гайка M6 HR2400/
C80
В наличии
5
1 10.00
A03
154678-2
COM_VIRTUEMART_NO_IMAGE_SET Пластиковый чемодан HR4001
Нет данных о товаре
1
A03.10 416401-6 COM_VIRTUEMART_NO_IMAGE_SET Защелка для кейса
Упорный штифт
C10
Нет в наличии
2 140.00
A03.11 163467-4 COM_VIRTUEMART_NO_IMAGE_SET Защелка метал.для кейса HR5201
C11
Нет в наличии
2 110.00
A03.20
816841-2
COM_VIRTUEMART_NO_IMAGE_SET INDICATION LABEL
C20
Нет данных о товаре
1
A03-1
158693-8
COM_VIRTUEMART_NO_IMAGE_SET PLASTIC CARRYING CASE COMPLETE
Нет данных о товаре
1
A03-1.10
816841-2
COM_VIRTUEMART_NO_IMAGE_SET INDICATION LABEL
C10
Нет данных о товаре
1
A03-2
140760-3
COM_VIRTUEMART_NO_IMAGE_SET PLASTIC CARRYING CASE COMPLETE
Нет данных о товаре
1
A03-2.10
816841-2
COM_VIRTUEMART_NO_IMAGE_SET INDICATION LABEL
C10
Нет данных о товаре
1
A03-2.11
892398-7
COM_VIRTUEMART_NO_IMAGE_SET INDICATION LABEL
C11
Нет данных о товаре
1
A03-3
196183-3
COM_VIRTUEMART_NO_IMAGE_SET PLASTIC CASE SET
Нет данных о товаре
1
A03-3.11
892398-7
COM_VIRTUEMART_NO_IMAGE_SET INDICATION LABEL
C11
Нет данных о товаре
1
A04 181573-3 COM_VIRTUEMART_NO_IMAGE_SET Смазка для буров 100 грамм
Нет в наличии
1 320.00
A04.10
817105-7
COM_VIRTUEMART_NO_IMAGE_SET CAUTION LABEL
C10
Нет данных о товаре
1
A04-1
194683-7
COM_VIRTUEMART_NO_IMAGE_SET Смазка
Нет данных о товаре
1
A05 443122-7 COM_VIRTUEMART_NO_IMAGE_SET Ткань для HR4001C/HR4011C/
Нет в наличии
1 340.00
A07
892057-3
COM_VIRTUEMART_NO_IMAGE_SET HR4001C PLASTIC CASE LABEL
Нет данных о товаре
2
