DPC6431(C)

Схема и запчасти для бензореза Makita DPC6431(C)
Рис. 1
Рис. 2
Рис. 3
Рис. 4
Рис. 1
Рис.1
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
001 994290250 COM_VIRTUEMART_NO_IMAGE_SET Шестигранный винт с шайбой
Нет в наличии
1 90.00
002
326228020
COM_VIRTUEMART_NO_IMAGE_SET Диск подачи
Нет данных о товаре
1
003 394228111 COM_VIRTUEMART_NO_IMAGE_SET Шпиндель
Нет в наличии
1 4,250.00
004
326228020
COM_VIRTUEMART_NO_IMAGE_SET Диск подачи
Нет данных о товаре
1
005 394228022 COM_VIRTUEMART_NO_IMAGE_SET Кольцо, материал сталь
Прокладка
Нет в наличии
1 180.00
006 394342211 COM_VIRTUEMART_NO_IMAGE_SET Фланец крепления кожуха
Кольцо крепления кожуха
Нет в наличии
1 2,960.00
007
957342011
COM_VIRTUEMART_NO_IMAGE_SET Фиксир. шайбы кожуха DPC6400/
INC. 8-12
Нет данных о товаре
1
008 394342180 COM_VIRTUEMART_NO_IMAGE_SET Кольцо
Нет в наличии
1 500.00
009 965404920 COM_VIRTUEMART_NO_IMAGE_SET Резиновое кольцо
Нет в наличии
1 460.00
010 965404900 COM_VIRTUEMART_NO_IMAGE_SET Резиновое кольцо
Нет в наличии
1 460.00
011 394342160 COM_VIRTUEMART_NO_IMAGE_SET Прижимная пластина
Нет в наличии
1 930.00
012 394342180 COM_VIRTUEMART_NO_IMAGE_SET Кольцо
Нет в наличии
1 500.00
013
980114975
COM_VIRTUEMART_NO_IMAGE_SET SAFETY LABEL 300MM/25.4MM
Нет данных о товаре
1
013A_
980115615
COM_VIRTUEMART_NO_IMAGE_SET SAFETY LABEL 300MM/20.0mm
Нет данных о товаре
1
014 394341051 COM_VIRTUEMART_NO_IMAGE_SET Защитный кожух диска
Нет в наличии
1 11,290.00
015 326341301 COM_VIRTUEMART_NO_IMAGE_SET Боковая ручка кожуха
GRIP FOR PROTECTIVE HOOD
Нет в наличии
1 550.00
016 908605165 COM_VIRTUEMART_NO_IMAGE_SET Винт M5х16
Винт M5X16
Нет в наличии
2 70.00
017 394211740 COM_VIRTUEMART_NO_IMAGE_SET Пильное устройство
Пильное устройство
INC. 18-23,25
Нет в наличии
1 17,620.00
018 929240180 COM_VIRTUEMART_NO_IMAGE_SET Стопор.кольцо 40х1,75 DPC6400/
Стопор.кольцо 40X1,75 DPC6400/
Нет в наличии
1 100.00
019 960102176 COM_VIRTUEMART_NO_IMAGE_SET Шариковый подшипник 6203 LLU
Нет в наличии
1 740.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
020 929240180 COM_VIRTUEMART_NO_IMAGE_SET Стопор.кольцо 40х1,75 DPC6400/
Стопор.кольцо 40X1,75 DPC6400/
Нет в наличии
1 100.00
021 394228022 COM_VIRTUEMART_NO_IMAGE_SET Кольцо, материал сталь
Прокладка
Нет в наличии
1 180.00
022 960102176 COM_VIRTUEMART_NO_IMAGE_SET Шариковый подшипник 6203 LLU
Нет в наличии
1 740.00
023 394342190 COM_VIRTUEMART_NO_IMAGE_SET Болт в сборе
INC. 24
Нет в наличии
1 500.00
024 963209020 COM_VIRTUEMART_NO_IMAGE_SET О-кольцо 9x2 резиновое DPC8132
Нет в наличии
1 40.00
025 394211091 COM_VIRTUEMART_NO_IMAGE_SET Винт
Нет в наличии
2 220.00
026
394221050
COM_VIRTUEMART_NO_IMAGE_SET Шкив под клин. ремень
Нет данных о товаре
1
027 994290250 COM_VIRTUEMART_NO_IMAGE_SET Шестигранный винт с шайбой
Нет в наличии
1 90.00
029
395211640
COM_VIRTUEMART_NO_IMAGE_SET Крышка, серая
INC. 30,32-35
Нет данных о товаре
1
030 395211620 COM_VIRTUEMART_NO_IMAGE_SET Крышка серая
Крышка, серая
Нет в наличии
1 2,490.00
032 394213032 COM_VIRTUEMART_NO_IMAGE_SET Крепежный винт
Нет в наличии
1 280.00
033 394213021 COM_VIRTUEMART_NO_IMAGE_SET Металлическая пластина
Нет в наличии
1 230.00
034 394342120 COM_VIRTUEMART_NO_IMAGE_SET Нажимная пружина
Нет в наличии
1 240.00
035 921906004 COM_VIRTUEMART_NO_IMAGE_SET Квадратная гайка M6 DPC6400/
Квадратная гайка M6 DPC6400/
Нет в наличии
1 50.00
036
923208004
COM_VIRTUEMART_NO_IMAGE_SET Шестигранная гайка M8 DCS7901/
Нет данных о товаре
2
036-1 252145-2 COM_VIRTUEMART_NO_IMAGE_SET Шестигранная гайка M8 DCS232T
Нет в наличии
2 30.00
037 394365102 COM_VIRTUEMART_NO_IMAGE_SET Набор для подачи воды к бензорезам: DPC6400; DPC7311; DBC7331; EK7301WS
Набор для подачи воды
INC. 38,41-54
Нет в наличии
1 5,230.00
038
964802273
COM_VIRTUEMART_NO_IMAGE_SET COUPLING SLEEVE STOP
Нет данных о товаре
1
041 964802282 COM_VIRTUEMART_NO_IMAGE_SET Шланговый соединитель
Нет в наличии
1 410.00
042
964802291
COM_VIRTUEMART_NO_IMAGE_SET Выключающий кран
Нет данных о товаре
1
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
043
394365163
COM_VIRTUEMART_NO_IMAGE_SET CLAMP
Нет данных о товаре
1
044 921906004 COM_VIRTUEMART_NO_IMAGE_SET Квадратная гайка M6 DPC6400/
Квадратная гайка M6 DPC6400/
Нет в наличии
1 50.00
045
909006145
COM_VIRTUEMART_NO_IMAGE_SET H.L SOCKET HEAD BOLT M6X14
Нет данных о товаре
1
046 964802410 COM_VIRTUEMART_NO_IMAGE_SET Соединияющий элемент
CONNECTING PIECE
Нет в наличии
1 540.00
047 964802322 COM_VIRTUEMART_NO_IMAGE_SET Всасываюший шланг
Нет в наличии
1 210.00
048 964802332 COM_VIRTUEMART_NO_IMAGE_SET Соединитель
CONNECTING PIECE T
Нет в наличии
1 490.00
049 964802362 COM_VIRTUEMART_NO_IMAGE_SET Колпачковая гайка
Нет в наличии
1 100.00
050 964802322 COM_VIRTUEMART_NO_IMAGE_SET Всасываюший шланг
Нет в наличии
1 210.00
051 964802362 COM_VIRTUEMART_NO_IMAGE_SET Колпачковая гайка
Нет в наличии
1 100.00
052 964802342 COM_VIRTUEMART_NO_IMAGE_SET Соединитель
CONNECTING PIECE L
Нет в наличии
1 230.00
053 964802352 COM_VIRTUEMART_NO_IMAGE_SET Винт
Нет в наличии
1 400.00
054 964802352 COM_VIRTUEMART_NO_IMAGE_SET Винт
Нет в наличии
1 400.00
055 010114091 COM_VIRTUEMART_NO_IMAGE_SET Крышка топливного бака
INC. 56
Нет в наличии
1 240.00
056
963230031
COM_VIRTUEMART_NO_IMAGE_SET O-RING
Нет данных о товаре
1
057 010114081 COM_VIRTUEMART_NO_IMAGE_SET Крышка бака угл.
деталь
INC. 58
Нет в наличии
1 960.00
058
963230031
COM_VIRTUEMART_NO_IMAGE_SET O-RING
Нет данных о товаре
1
059 395114300 COM_VIRTUEMART_NO_IMAGE_SET Угловая крышка топливного бака
INC. 60,62
Нет в наличии
1 880.00
060 181114202 COM_VIRTUEMART_NO_IMAGE_SET Колпачок бака
INC. 61
Нет в наличии
1 400.00
061 963229036 COM_VIRTUEMART_NO_IMAGE_SET О-кольцо резиновое
Нет в наличии
1 120.00
062 963229036 COM_VIRTUEMART_NO_IMAGE_SET О-кольцо резиновое
Нет в наличии
1 120.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
063 010114010 COM_VIRTUEMART_NO_IMAGE_SET Топливный фильтр EHW120/DBC340
Нет в наличии
1 380.00
063.10 010114020 COM_VIRTUEMART_NO_IMAGE_SET Ремкомпл.топл.фильтра DBC340/
Ремкомпл. топл.фильтра DBC340/
C10
Нет в наличии
1 1,230.00
065 913455454 COM_VIRTUEMART_NO_IMAGE_SET Винт 5,5х45 DPC6400/
Винт 5.5X45 DPC6400/
Нет в наличии
1 90.00
066 900005078 COM_VIRTUEMART_NO_IMAGE_SET Шайба
Нет в наличии
1 40.00
067 965403535 COM_VIRTUEMART_NO_IMAGE_SET Резиновый амортизатор
Нет в наличии
1 840.00
068 394114281 COM_VIRTUEMART_NO_IMAGE_SET Штифт амортизатора
Нет в наличии
1 180.00
069 394114605 COM_VIRTUEMART_NO_IMAGE_SET Корпус с топливным баком
INC. 70-72,80-82
Нет в наличии
1 11,460.00
070 957117030 COM_VIRTUEMART_NO_IMAGE_SET Рычаг газа к DPC6400
деталь
Нет в наличии
1 270.00
071 010175050 COM_VIRTUEMART_NO_IMAGE_SET Воздушный клапан в сб.
деталь
Нет в наличии
1 450.00
072 957117020 COM_VIRTUEMART_NO_IMAGE_SET Привод газа DPC6201/6401/7301
INC. 73
Нет в наличии
1 1,370.00
073 394117011 COM_VIRTUEMART_NO_IMAGE_SET Тяга дроссельной заслонки
Нет в наличии
1 330.00
074
395114603
COM_VIRTUEMART_NO_IMAGE_SET TANK CPL. BLUE
INC. 75,76,78-82
Нет данных о товаре
1
075 170175010 COM_VIRTUEMART_NO_IMAGE_SET Воздушный клапан в сборе
Нет в наличии
1 370.00
076 957117040 COM_VIRTUEMART_NO_IMAGE_SET Привод газа
INC. 77
Нет в наличии
1 1,370.00
077 395117011 COM_VIRTUEMART_NO_IMAGE_SET Тяга дроссельной заслонки
Нет в наличии
1 140.00
078
980115699
COM_VIRTUEMART_NO_IMAGE_SET LABEL START
Нет данных о товаре
1
080 965404913 COM_VIRTUEMART_NO_IMAGE_SET Топливная трубка DPC6201/6400/
FUEL LINE
Нет в наличии
1 370.00
081 394114101 COM_VIRTUEMART_NO_IMAGE_SET Крышка масляного бака DPC6400
SQUARE NUT M5
Нет в наличии
4 60.00
082 394114070 COM_VIRTUEMART_NO_IMAGE_SET Резиновая опора
Нет в наличии
1 390.00
083 170118031 COM_VIRTUEMART_NO_IMAGE_SET Регулировочный винт
Нет в наличии
1 190.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
084
395114040
COM_VIRTUEMART_NO_IMAGE_SET BLIND PLUG
Нет данных о товаре
1
085
394114051
COM_VIRTUEMART_NO_IMAGE_SET POT
Нет данных о товаре
1
085-1 395310020 COM_VIRTUEMART_NO_IMAGE_SET Втулка
Нет в наличии
1 310.00
086 965403535 COM_VIRTUEMART_NO_IMAGE_SET Резиновый амортизатор
Нет в наличии
1 840.00
087 394114281 COM_VIRTUEMART_NO_IMAGE_SET Штифт амортизатора
Нет в наличии
1 180.00
088 908305405 COM_VIRTUEMART_NO_IMAGE_SET Винт M5х40 DCS7901/
Винт M5X40 DCS7901/
Нет в наличии
1 90.00
088-1
266943-8
COM_VIRTUEMART_NO_IMAGE_SET H.L. SOCKET HEAD BOLT M5X40
Нет данных о товаре
1
089 965403535 COM_VIRTUEMART_NO_IMAGE_SET Резиновый амортизатор
Нет в наличии
1 840.00
090 900005076 COM_VIRTUEMART_NO_IMAGE_SET Шайба
Нет в наличии
1 40.00
091 394114661 COM_VIRTUEMART_NO_IMAGE_SET Кронштейн
INC. 92
Нет в наличии
1 1,600.00
091-1 395310600 COM_VIRTUEMART_NO_IMAGE_SET Кронштейн
Нет в наличии
1 860.00
092
980115215
COM_VIRTUEMART_NO_IMAGE_SET LABEL
Нет данных о товаре
1
093 913455204 COM_VIRTUEMART_NO_IMAGE_SET Винт со шлицем Torx 5,5х20
Винт со шлицом Torx 5.5X20
Нет в наличии
2 70.00
094 394114281 COM_VIRTUEMART_NO_IMAGE_SET Штифт амортизатора
Нет в наличии
1 180.00
095 965403535 COM_VIRTUEMART_NO_IMAGE_SET Резиновый амортизатор
Нет в наличии
1 840.00
096 900005078 COM_VIRTUEMART_NO_IMAGE_SET Шайба
Нет в наличии
1 40.00
097 913455454 COM_VIRTUEMART_NO_IMAGE_SET Винт 5,5х45 DPC6400/
Винт 5.5X45 DPC6400/
Нет в наличии
1 90.00
098 913455454 COM_VIRTUEMART_NO_IMAGE_SET Винт 5,5х45 DPC6400/
Винт 5.5X45 DPC6400/
Нет в наличии
1 90.00
099 394310101 COM_VIRTUEMART_NO_IMAGE_SET Рукоятка
Нет в наличии
1 4,990.00
100 395250020 COM_VIRTUEMART_NO_IMAGE_SET Опора
FOOT
Нет в наличии
1 1,470.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
101 913455454 COM_VIRTUEMART_NO_IMAGE_SET Винт 5,5х45 DPC6400/
Винт 5.5X45 DPC6400/
Нет в наличии
2 90.00
102 394114272 COM_VIRTUEMART_NO_IMAGE_SET Стойка с роликами в сборе
INC. 103-107
Нет в наличии
1 6,070.00
103
394114251
COM_VIRTUEMART_NO_IMAGE_SET FOOT
Нет данных о товаре
1
104
394114240
COM_VIRTUEMART_NO_IMAGE_SET BUSHING
Нет данных о товаре
2
105 394114230 COM_VIRTUEMART_NO_IMAGE_SET Ролик
ROLLER
Нет в наличии
2 900.00
106
908006356
COM_VIRTUEMART_NO_IMAGE_SET H.L SOCKET HEAD BOLT M6X35
Нет данных о товаре
2
107 908905165 COM_VIRTUEMART_NO_IMAGE_SET Винт со шлицем
Винт со шлицом
Нет в наличии
4 70.00
Рис.2
108
395118190
COM_VIRTUEMART_NO_IMAGE_SET AIR CLEANER COVER ASSY
INC. 109,114,115
Нет данных о товаре
1
109 395118010 COM_VIRTUEMART_NO_IMAGE_SET Фиксатор кнопки
Нет в наличии
1 300.00
114
980115617
COM_VIRTUEMART_NO_IMAGE_SET LABEL
Нет данных о товаре
1
115 395173081 COM_VIRTUEMART_NO_IMAGE_SET Предварительный фильтр
Нет в наличии
1 530.00
116 394150030 COM_VIRTUEMART_NO_IMAGE_SET Переключатель возд.заслонки
Переключатель возд. заслонки
Нет в наличии
1 350.00
117 024131032 COM_VIRTUEMART_NO_IMAGE_SET Втулка всасывающего шланга
Нет в наличии
1 510.00
118 394131101 COM_VIRTUEMART_NO_IMAGE_SET Трубка масляного насоса
Нет в наличии
1 780.00
119 965603050 COM_VIRTUEMART_NO_IMAGE_SET Зажимной хомут DCS6400/7901/
Нет в наличии
1 250.00
120 395171025 COM_VIRTUEMART_NO_IMAGE_SET Трубка 138мм
TUBE(L=1M)
Нет в наличии
1 300.00
121 957395001 COM_VIRTUEMART_NO_IMAGE_SET Рычаг воздушной заслонки
Нет в наличии
1 100.00
122 395171072 COM_VIRTUEMART_NO_IMAGE_SET Впускной коллектор в сборе DPC
INC. 123,124
Нет в наличии
1 1,710.00
123
395173030
COM_VIRTUEMART_NO_IMAGE_SET FOAM INSERT
Нет данных о товаре
1
124 395171022 COM_VIRTUEMART_NO_IMAGE_SET Трубка 155мм
Трубка 155MM
Нет в наличии
1 170.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
125 957395001 COM_VIRTUEMART_NO_IMAGE_SET Рычаг воздушной заслонки
Нет в наличии
1 100.00
126 395171072 COM_VIRTUEMART_NO_IMAGE_SET Впускной коллектор в сборе DPC
INC. 127,130
Нет в наличии
1 1,710.00
127 394131210 COM_VIRTUEMART_NO_IMAGE_SET Топливная трубка
INC. 128,129
Нет в наличии
1 1,600.00
128 394131200 COM_VIRTUEMART_NO_IMAGE_SET Всасывающий шланг
Нет в наличии
1 1,240.00
129 038131070 COM_VIRTUEMART_NO_IMAGE_SET Зажим пружинный
Нет в наличии
1 90.00
130 395171025 COM_VIRTUEMART_NO_IMAGE_SET Трубка 138мм
TUBE(L=1M)
Нет в наличии
1 300.00
131 024131032 COM_VIRTUEMART_NO_IMAGE_SET Втулка всасывающего шланга
Нет в наличии
1 510.00
132 395117011 COM_VIRTUEMART_NO_IMAGE_SET Тяга дроссельной заслонки
Нет в наличии
1 140.00
133 394150042 COM_VIRTUEMART_NO_IMAGE_SET Рычаг дроссельной заслонки
Нет в наличии
1 100.00
134 908204555 COM_VIRTUEMART_NO_IMAGE_SET Винт 4х55
Винт 4X55
Нет в наличии
2 90.00
135 970502050 COM_VIRTUEMART_NO_IMAGE_SET Изолирующий шланг 4х0,5
Изолирующий шланг 4Х0.5
Нет в наличии
1 210.00
136 965518120 COM_VIRTUEMART_NO_IMAGE_SET Резиновая прокладка
Нет в наличии
1 100.00
137 965452382 COM_VIRTUEMART_NO_IMAGE_SET Вентиляционная трубка 1м
Вентиляционная трубка 1 метр.
Нет в наличии
1 600.00
138 965401016 COM_VIRTUEMART_NO_IMAGE_SET Резиновая втулка DPC6400/
Нет в наличии
1 100.00
139 908605505 COM_VIRTUEMART_NO_IMAGE_SET Винт
Нет в наличии
4 90.00
140
395118211
COM_VIRTUEMART_NO_IMAGE_SET ENGINE HOOD CPL.
INC. 141-143
Нет данных о товаре
1
141 395118021 COM_VIRTUEMART_NO_IMAGE_SET Уплотнительное кольцо
Нет в наличии
1 50.00
142
980115902
COM_VIRTUEMART_NO_IMAGE_SET LABEL
Нет данных о товаре
1
143 395118050 COM_VIRTUEMART_NO_IMAGE_SET Резиновая деталь
Peзиновая деталь
Нет в наличии
1 170.00
146
395173011
COM_VIRTUEMART_NO_IMAGE_SET Воздушный фильтр
Нет данных о товаре
1
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
147 395173021 COM_VIRTUEMART_NO_IMAGE_SET Внутренний фильтр
INNER FILTER
Нет в наличии
1 330.00
148 395131041 COM_VIRTUEMART_NO_IMAGE_SET Верх.кожух корпуса охл.возд.
Нет в наличии
1 1,120.00
149 909005155 COM_VIRTUEMART_NO_IMAGE_SET Винт M5х15
Винт M5X15
Нет в наличии
3 70.00
150 908805235 COM_VIRTUEMART_NO_IMAGE_SET Винт с шайбой Гровера M5х23
Винт с шайбой Гровера M5X23
Нет в наличии
4 70.00
151 327130140 COM_VIRTUEMART_NO_IMAGE_SET Цилиндр с поршнем
INC. 152
Нет в наличии
1 19,620.00
152 325132035 COM_VIRTUEMART_NO_IMAGE_SET Поршень в сборе
PISTON,PISTON RING & PIN SET
INC. 153-155
Нет в наличии
1 7,250.00
153 325132050 COM_VIRTUEMART_NO_IMAGE_SET Поршневое кольцо DCS6400/6401
Нет в наличии
1 1,230.00
154 119132030 COM_VIRTUEMART_NO_IMAGE_SET Поршневой штифт
Нет в наличии
1 1,240.00
155 119132060 COM_VIRTUEMART_NO_IMAGE_SET Стопорное кольцо для DCS7901/
Нет в наличии
2 60.00
156 395118071 COM_VIRTUEMART_NO_IMAGE_SET Декомпрессионный клапан
Нет в наличии
1 900.00
157 395174110 COM_VIRTUEMART_NO_IMAGE_SET Пластина крепления
Нет в наличии
1 50.00
158 395174120 COM_VIRTUEMART_NO_IMAGE_SET Прокладка глушителя
Нет в наличии
1 140.00
159 038111060 COM_VIRTUEMART_NO_IMAGE_SET Квадратная гайка DCS6400/7901/
Нет в наличии
1 50.00
160 928405000 COM_VIRTUEMART_NO_IMAGE_SET Шайба Гровера к DCS7901/
Нет в наличии
1 70.00
160-1 267821-5 COM_VIRTUEMART_NO_IMAGE_SET Шайба Гровера к DCS7901/
SPRING WASHER 5
Нет в наличии
1 10.00
161 908005125 COM_VIRTUEMART_NO_IMAGE_SET Винт со шлицем Torx M5х12
Винт со шлицом Torx M 5X12
Нет в наличии
1 70.00
162 908405205 COM_VIRTUEMART_NO_IMAGE_SET Винт 5х20 DCS7901/
Винт 5Х20 DCS7901/
Нет в наличии
2 100.00
163 394174401 COM_VIRTUEMART_NO_IMAGE_SET Глушитель
Нет в наличии
1 6,320.00
170 908005305 COM_VIRTUEMART_NO_IMAGE_SET Винт со шлицем Torx M5x30
Винт со шлицом Torx M5x30
Нет в наличии
5 70.00
171 965402870 COM_VIRTUEMART_NO_IMAGE_SET Пластина
Нет в наличии
1 1,220.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
172 962900052 COM_VIRTUEMART_NO_IMAGE_SET Сальник DCS430/520/6000I/7300/
Нет в наличии
1 520.00
173 326111731 COM_VIRTUEMART_NO_IMAGE_SET Картер двигателя
INC. 174
Нет в наличии
1 8,960.00
174 960102152 COM_VIRTUEMART_NO_IMAGE_SET Шариковый подшипник 15/35х11
Шариковый подшипник 15/35X11
Нет в наличии
1 1,030.00
175 936430160 COM_VIRTUEMART_NO_IMAGE_SET Штифт 3х16 DCS7901/9000/9010/
Штифт 3X16 DCS7901/9000/9010/
Нет в наличии
2 60.00
176 965531111 COM_VIRTUEMART_NO_IMAGE_SET Прокладка
Нет в наличии
1 210.00
177 965531160 COM_VIRTUEMART_NO_IMAGE_SET Резиновая прокладка
Нет в наличии
1 140.00
178 394120011 COM_VIRTUEMART_NO_IMAGE_SET Коленчатый вал
Нет в наличии
1 19,620.00
179 962210121 COM_VIRTUEMART_NO_IMAGE_SET Игольчатый подшипник
Нет в наличии
1 380.00
180 326111740 COM_VIRTUEMART_NO_IMAGE_SET Картер двигателя
INC. 181
Нет в наличии
1 11,720.00
181 960102152 COM_VIRTUEMART_NO_IMAGE_SET Шариковый подшипник 15/35х11
Шариковый подшипник 15/35X11
Нет в наличии
1 1,030.00
182 962900052 COM_VIRTUEMART_NO_IMAGE_SET Сальник DCS430/520/6000I/7300/
Нет в наличии
1 520.00
183 930916160 COM_VIRTUEMART_NO_IMAGE_SET Пружинное кольцо 16х1 DPC6400/
Пружинное кольцо 16X1 DPC6400/
Нет в наличии
1 60.00
184 394245010 COM_VIRTUEMART_NO_IMAGE_SET Стопорное кольцо DPC6400/6401
Стопорное кольцо DPC6400/6401
Нет в наличии
1 240.00
185 394182020 COM_VIRTUEMART_NO_IMAGE_SET Направляющий диск DPC6400/6201
Нет в наличии
1 130.00
186 394223025 COM_VIRTUEMART_NO_IMAGE_SET Чашка сцепления
INC. 187
Нет в наличии
1 1,950.00
188 001182042 COM_VIRTUEMART_NO_IMAGE_SET Направляющий диск
Нет в наличии
1 200.00
188-1 267389-1 COM_VIRTUEMART_NO_IMAGE_SET Плоская шайба 12
FLAT WASHER 12
Нет в наличии
1 50.00
189 010180024 COM_VIRTUEMART_NO_IMAGE_SET Муфта
INC. 190
Нет в наличии
1 3,590.00
190
024184021
COM_VIRTUEMART_NO_IMAGE_SET Пружина кулачков сцепления
Нет данных о товаре
3

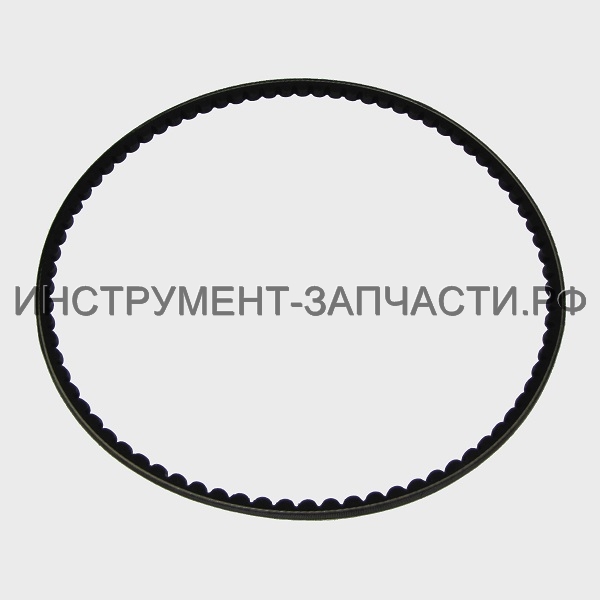

191 965300470 Клиновой ремень DPC6201/6400/ Клиновой ремень DPC6201/6400/
В наличии
2
1 1,740.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
192 395213670 COM_VIRTUEMART_NO_IMAGE_SET Крышка серая
Крышка, серая
Нет в наличии
1 1,700.00
193 908605145 COM_VIRTUEMART_NO_IMAGE_SET Винт со шлицем Torx M5х14
Винт со шлицом Torx M5X14
Нет в наличии
3 70.00
Рис.3
194 965605511 COM_VIRTUEMART_NO_IMAGE_SET Кабель с вилкой
INC. 198
Нет в наличии
1 360.00
195 957395001 COM_VIRTUEMART_NO_IMAGE_SET Рычаг воздушной заслонки
Нет в наличии
1 100.00
196
965605510
COM_VIRTUEMART_NO_IMAGE_SET LEAD WIRE WITH GROMMET SET
INC. 198
Нет данных о товаре
1
197 394146013 COM_VIRTUEMART_NO_IMAGE_SET Пружинный контакт
Нет в наличии
1 200.00
198 965401016 COM_VIRTUEMART_NO_IMAGE_SET Резиновая втулка DPC6400/
Нет в наличии
1 100.00
199
394143030
COM_VIRTUEMART_NO_IMAGE_SET Магнето DPC7331/40/41/8131/32
INC. 200
Нет данных о товаре
1
200 970310200 COM_VIRTUEMART_NO_IMAGE_SET Кабель катушки зажигания
Нет в наличии
1 420.00
201 957604260 COM_VIRTUEMART_NO_IMAGE_SET Наконечник свечи зажигания
Нет в наличии
1 260.00
202 168648-5 COM_VIRTUEMART_NO_IMAGE_SET Свеча зажигания (BPMR7A)
SPARK PLUG (BPMR7A)
Нет в наличии
1 990.00
203 908605205 COM_VIRTUEMART_NO_IMAGE_SET Винт M5х20 DCS7901/
Винт M5X20 DCS7901/
Нет в наличии
2 80.00
204 920208024 COM_VIRTUEMART_NO_IMAGE_SET Шестигранная гайка M8x1
Нет в наличии
1 60.00
205 926208001 COM_VIRTUEMART_NO_IMAGE_SET Шайба Гровера 8 к DCS7901/
Нет в наличии
1 30.00
205-1 267822-3 COM_VIRTUEMART_NO_IMAGE_SET Шайба Гровера 8 к EA3202S
SPRING WASHER 8
Нет в наличии
1 10.00
206 394141090 COM_VIRTUEMART_NO_IMAGE_SET Маховик
INC. 207
Нет в наличии
1 10,510.00
207 031166010 COM_VIRTUEMART_NO_IMAGE_SET Храповик стартера DPC6400/
Нет в наличии
2 760.00
208 939630370 COM_VIRTUEMART_NO_IMAGE_SET Шпонка 3,0х3,7
Шпонка 3.0X3.7
Нет в наличии
1 70.00
209 928405000 COM_VIRTUEMART_NO_IMAGE_SET Шайба Гровера к DCS7901/
Нет в наличии
1 70.00
209-1 267821-5 COM_VIRTUEMART_NO_IMAGE_SET Шайба Гровера к DCS7901/
SPRING WASHER 5
Нет в наличии
1 10.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
210 908605205 COM_VIRTUEMART_NO_IMAGE_SET Винт M5х20 DCS7901/
Винт M5X20 DCS7901/
Нет в наличии
4 80.00
211 394164020 COM_VIRTUEMART_NO_IMAGE_SET Веревка стартера
Нет в наличии
1 520.00
211A_ 122164010 COM_VIRTUEMART_NO_IMAGE_SET Веревка стартера DPC6400/7001/
Нет в наличии
1 110.00
212 929314100 COM_VIRTUEMART_NO_IMAGE_SET Стопор. кольцо A14х1V DPC6400/
Стопор. кольцо A14X1V DPC6400/
Нет в наличии
1 60.00
213
980115760
COM_VIRTUEMART_NO_IMAGE_SET MAKITA LOGO LABEL
Нет данных о товаре
1
214
395160600
COM_VIRTUEMART_NO_IMAGE_SET Стартер в сборе
INC. 209-212,215-219
Нет данных о товаре
1
215 181164010 COM_VIRTUEMART_NO_IMAGE_SET Ручка стартера
Нет в наличии
1 190.00
216 395160630
