BTP131RFE

Схема и запчасти для аккумуляторного ударного шуруповерта Makita BTP131RFE
Рис. 1
Рис. 2
Рис. 1
Рис.1
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
001 187266-0 COM_VIRTUEMART_NO_IMAGE_SET Корпус к BTP131
INC. 15
Нет в наличии
1 1,840.00
001.10 263005-3 COM_VIRTUEMART_NO_IMAGE_SET Резиновая шпилька 6
C10
Нет в наличии
2 10.00
002
896495-1
COM_VIRTUEMART_NO_IMAGE_SET BTP131 NAME PLATE
Нет данных о товаре
1
003 266130-9 COM_VIRTUEMART_NO_IMAGE_SET Самонарез.винт PT3х16 зажимной
Самонарез.винт зажимной PT3X16
В наличии
9
9 10.00
004 126105-9 COM_VIRTUEMART_NO_IMAGE_SET Рычаг переключения скоростей
Нет в наличии
1 130.00
004.10 234232-9 COM_VIRTUEMART_NO_IMAGE_SET Компрессионная пружина 3
C10
Нет в наличии
2 40.00
005 419041-9 COM_VIRTUEMART_NO_IMAGE_SET Рычаг переключения для BTD140/
Нет в наличии
1 20.00
006 650673-5 COM_VIRTUEMART_NO_IMAGE_SET Выключатель C3JW-1A
Выключатель
Нет в наличии
1 860.00
007 126107-5 COM_VIRTUEMART_NO_IMAGE_SET Ударник в сборе
INC. 18-65
Нет в наличии
1 12,280.00
007-1 126341-7 COM_VIRTUEMART_NO_IMAGE_SET Ударник в сборе
IMPACT ASSEMBLY M
INC. 18-65
Нет в наличии
1 10,790.00
008 638958-9 COM_VIRTUEMART_NO_IMAGE_SET Выключатель
Нет в наличии
1 2,210.00
009 638959-7 COM_VIRTUEMART_NO_IMAGE_SET Выключатель
Нет в наличии
1 2,210.00
010 638898-1 COM_VIRTUEMART_NO_IMAGE_SET Статор в сборе
Cтатор в сборе
INC. 8,9
Нет в наличии
1 14,310.00
011 619292-6 COM_VIRTUEMART_NO_IMAGE_SET Ротор
Нет в наличии
1 3,320.00
012 620092-9 COM_VIRTUEMART_NO_IMAGE_SET Светодиод для BTP141
Нет в наличии
1 440.00
013 643850-6 COM_VIRTUEMART_NO_IMAGE_SET Контактный разъем для BTP131
Нет в наличии
1 210.00
014 141268-0 COM_VIRTUEMART_NO_IMAGE_SET Пластина выключателя к BTP141
Нет в наличии
1 590.00
015 187266-0 COM_VIRTUEMART_NO_IMAGE_SET Корпус к BTP131
INC. 1
Нет в наличии
1 1,840.00
015.10 263005-3 COM_VIRTUEMART_NO_IMAGE_SET Резиновая шпилька 6
C10
Нет в наличии
2 10.00
Рис.2
018 231951-8 COM_VIRTUEMART_NO_IMAGE_SET Кольцевая пружина 11 BTD140
Кольцевая пружина 11
Нет в наличии
1 10.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
019 267085-1 COM_VIRTUEMART_NO_IMAGE_SET Плоская шайба 12 к 6914D/6951/
Нет в наличии
1 10.00
020 233005-7 COM_VIRTUEMART_NO_IMAGE_SET Компрессион.пружина 13 BTD140
Компрессионная пружина 13
Нет в наличии
1 10.00
021 324420-7 COM_VIRTUEMART_NO_IMAGE_SET Втулка
Нет в наличии
1 100.00
022 424485-0 COM_VIRTUEMART_NO_IMAGE_SET Упор
Нет в наличии
1 170.00
023 135505-2 COM_VIRTUEMART_NO_IMAGE_SET Крышка корпуса ударника
Нет в наличии
1 1,300.00
024 453321-3 COM_VIRTUEMART_NO_IMAGE_SET Кольцо переключения
Нет в наличии
1 370.00
025 232272-1 COM_VIRTUEMART_NO_IMAGE_SET Плоская пружина
Нет в наличии
1 50.00
026 257809-3 COM_VIRTUEMART_NO_IMAGE_SET Втулка 24
Нет в наличии
1 140.00
027 961085-0 COM_VIRTUEMART_NO_IMAGE_SET Стопорное кольцо WR-15
Стопорное кольцо
Нет в наличии
1 30.00
028 223175-0 COM_VIRTUEMART_NO_IMAGE_SET Наковальня
Нет в наличии
1 210.00
029 223176-8 COM_VIRTUEMART_NO_IMAGE_SET Наковальня
Нет в наличии
1 100.00
030 216019-1 COM_VIRTUEMART_NO_IMAGE_SET Стальной шарик 3 HR2610
Стальной шарик 3
В наличии
10
22 10.00
031 267839-6 COM_VIRTUEMART_NO_IMAGE_SET Тарельчатая шайба
Нет в наличии
1 70.00
032 346560-1 COM_VIRTUEMART_NO_IMAGE_SET Пластина переключения
Нет в наличии
2 80.00
033 313227-6 COM_VIRTUEMART_NO_IMAGE_SET Кольцо переключения
Нет в наличии
1 120.00
034 234231-1 COM_VIRTUEMART_NO_IMAGE_SET Компрессионная пружина 2
Нет в наличии
2 70.00
035 453320-5 COM_VIRTUEMART_NO_IMAGE_SET Корпус
Нет в наличии
1 170.00
036 135504-4 COM_VIRTUEMART_NO_IMAGE_SET Корпус редуктора в сборе
Нет в наличии
1 1,340.00
037 453324-7 COM_VIRTUEMART_NO_IMAGE_SET Направляющий штифт
Нет в наличии
2 40.00
038 256537-7 COM_VIRTUEMART_NO_IMAGE_SET Болт
Нет в наличии
2 20.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
039 261130-4 COM_VIRTUEMART_NO_IMAGE_SET Нейлоновая шайба 15
Нет в наличии
1 40.00
040 213166-9 COM_VIRTUEMART_NO_IMAGE_SET О-Кольцо 12,5 резиновое 3700D
О-кольцо 12.5 резиновое 3700D
Нет в наличии
1 10.00
041 216001-0 COM_VIRTUEMART_NO_IMAGE_SET Стальной шарик 3,5
Стальной шарик 3.5
Нет в наличии
2 10.00
042 326126-3 COM_VIRTUEMART_NO_IMAGE_SET Ударный шпиндель
Нет в наличии
1 1,370.00
043 234233-7 COM_VIRTUEMART_NO_IMAGE_SET Компрессионная пружина 5
Нет в наличии
1 20.00
044 216011-7 COM_VIRTUEMART_NO_IMAGE_SET Стальной шарик 5,6
Стальной шарик 5.6
Нет в наличии
1 10.00
045 256272-7 COM_VIRTUEMART_NO_IMAGE_SET Шпилька 2.5
Нет в наличии
6 10.00
046 326123-9 COM_VIRTUEMART_NO_IMAGE_SET Ударник
Нет в наличии
1 1,510.00
047 234234-5 COM_VIRTUEMART_NO_IMAGE_SET Компрессионная пружина 22
Нет в наличии
1 220.00
048 331977-1 COM_VIRTUEMART_NO_IMAGE_SET Втулка
Нет в наличии
1 470.00
049 216019-1 COM_VIRTUEMART_NO_IMAGE_SET Стальной шарик 3 HR2610
Стальной шарик 3
В наличии
10
6 10.00
050 326124-7 COM_VIRTUEMART_NO_IMAGE_SET Ударник
Нет в наличии
1 980.00
051 216019-1 COM_VIRTUEMART_NO_IMAGE_SET Стальной шарик 3 HR2610
Стальной шарик 3
В наличии
10
34 10.00
052 267453-8 COM_VIRTUEMART_NO_IMAGE_SET Плоская шайба 14
Нет в наличии
1 60.00
053 216011-7 COM_VIRTUEMART_NO_IMAGE_SET Стальной шарик 5,6
Стальной шарик 5.6
Нет в наличии
2 10.00
054 141250-9 COM_VIRTUEMART_NO_IMAGE_SET Шпиндель к BTP141
Нет в наличии
1 1,260.00
054-1 142037-2 COM_VIRTUEMART_NO_IMAGE_SET Шпиндель к BTP141
SPINDLE COMPLETE
Нет в наличии
1 1,110.00
055 211379-6 COM_VIRTUEMART_NO_IMAGE_SET Шариковый подшипник
Нет в наличии
1 930.00
056 453325-5 COM_VIRTUEMART_NO_IMAGE_SET Корпус подшипника
Нет в наличии
1 170.00
057 227288-9 COM_VIRTUEMART_NO_IMAGE_SET Шестерня 41
Нет в наличии
1 90.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
057-1 227319-4 COM_VIRTUEMART_NO_IMAGE_SET Зубчатая шестерня 41
SPUR GEAR 41
Нет в наличии
1 100.00
058 227286-3 COM_VIRTUEMART_NO_IMAGE_SET Шестерня 14B
Нет в наличии
5 30.00
058-1 227320-9 COM_VIRTUEMART_NO_IMAGE_SET Шестерня 14B
SPUR GEAR 14B
Нет в наличии
5 20.00
059 268266-0 COM_VIRTUEMART_NO_IMAGE_SET Болт
Нет в наличии
4 10.00
060 453323-9 COM_VIRTUEMART_NO_IMAGE_SET Рычаг переключения
Нет в наличии
1 80.00
061 227287-1 COM_VIRTUEMART_NO_IMAGE_SET Зубчатая шестерня 41
Нет в наличии
1 200.00
062 141251-7 COM_VIRTUEMART_NO_IMAGE_SET Прямозубая шестерня в сборе
Нет в наличии
1 150.00
063 227284-7 COM_VIRTUEMART_NO_IMAGE_SET Шестерня 21
Нет в наличии
3 40.00
064 135506-0 COM_VIRTUEMART_NO_IMAGE_SET Кронштейн двигателя в сборе
Кронштейн мотора в сборе
Нет в наличии
1 690.00

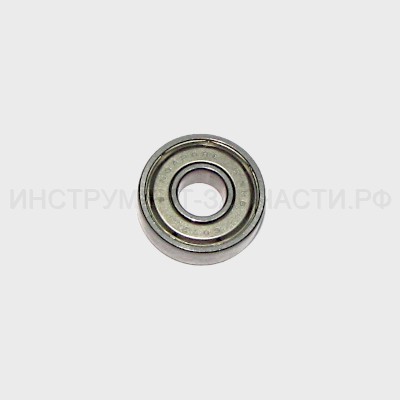

065 211022-7 COM_VIRTUEMART_NO_IMAGE_SET Подшипник 7/19
В наличии
2
1 240.00
Нет на рисунке
A01 251314-2 COM_VIRTUEMART_NO_IMAGE_SET Винт(+) M4х12
Винт (+) M4X12
Нет в наличии
1 10.00
A02 346317-0 COM_VIRTUEMART_NO_IMAGE_SET Зацеп на пояс для инструмента DDF/DHP/DFN/DFS/DTD/DRV/DST/DTW
Держатель ножа
Нет в наличии
1 180.00
A03
***DC18RC
COM_VIRTUEMART_NO_IMAGE_SET DC18RC FAST CHARGER
Нет данных о товаре
1
A03-1
***DC18RC
COM_VIRTUEMART_NO_IMAGE_SET DC18RC FAST CHARGER
Нет данных о товаре
1
A04
196064-1
COM_VIRTUEMART_NO_IMAGE_SET BATTERY BL1430 SET
Нет данных о товаре
2
A04-1
196064-1
COM_VIRTUEMART_NO_IMAGE_SET BATTERY BL1430 SET
Нет данных о товаре
2
A04-2
197616-1
COM_VIRTUEMART_NO_IMAGE_SET BATTERY BL1430B SET
Нет данных о товаре
2
A04-3
197616-1
COM_VIRTUEMART_NO_IMAGE_SET BATTERY BL1430B SET
Нет данных о товаре
2
A05 450128-8 COM_VIRTUEMART_NO_IMAGE_SET Крышка аккумулятора для BTM40
Нет в наличии
1 40.00
A06
824979-9
COM_VIRTUEMART_NO_IMAGE_SET Пластиковый чемодан BTD134
Нет данных о товаре
1
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
A06.10 162302-3 COM_VIRTUEMART_NO_IMAGE_SET Упорный штифт для BHP456
C10
Нет в наличии
2 60.00
A06.20 324319-6 COM_VIRTUEMART_NO_IMAGE_SET Шпиндель
C20
Нет в наличии
1 80.00
A06.30 451749-9 COM_VIRTUEMART_NO_IMAGE_SET Рукоятка
C30
Нет в наличии
1 100.00
A07
890487-2
COM_VIRTUEMART_NO_IMAGE_SET BTP131RFE PLASTIC CASE LABEL
Нет данных о товаре
2
