DJR360RT2

Схема и запчасти для аккумуляторной сабельной пилы Makita DJR360RT2
Рис. 1
Рис.1
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
001 424763-8 COM_VIRTUEMART_NO_IMAGE_SET Пылеотражатель
PROTECTOR
Нет в наличии
1 40.00
002 257952-8 COM_VIRTUEMART_NO_IMAGE_SET Стопорное кольцо (EXT) 18
Нет в наличии
1 50.00
002-1 257430-8 COM_VIRTUEMART_NO_IMAGE_SET Стопорное кольцо (EXT)18
RETAINING RING(EXT)18
В наличии
2
1 30.00
003 310662-9 COM_VIRTUEMART_NO_IMAGE_SET Втулка
DRIVING SLEEVE
Нет в наличии
1 490.00
004 256569-4 COM_VIRTUEMART_NO_IMAGE_SET Штифт 5
SHOULDER PIN 5
Нет в наличии
1 40.00
005 234381-2 COM_VIRTUEMART_NO_IMAGE_SET Компессион.пружина 6
COMPRESSION SPRING 6
Нет в наличии
1 10.00
006 331720-8 COM_VIRTUEMART_NO_IMAGE_SET Направляющая втулка BJR181
Нет в наличии
1 90.00
006-1 327043-0 COM_VIRTUEMART_NO_IMAGE_SET Направляющая втулка BJR181
GUIDE SLEEVE
В наличии
4
1 60.00
007 268094-3 COM_VIRTUEMART_NO_IMAGE_SET Шпилька 3 для JR3070CT
Шпилька 3 для BJR240/BJR140D/
В наличии
1
1 20.00
008 256158-5 COM_VIRTUEMART_NO_IMAGE_SET Шпилька 3 к LS1216
Шпилька 3
В наличии
1
1 20.00
009 417791-0 COM_VIRTUEMART_NO_IMAGE_SET Держатель направляющей втулки
В наличии
2
1 30.00
010 418311-3 COM_VIRTUEMART_NO_IMAGE_SET Втулка к JR3070CT
Втулка к BJR141/BJR181/BJR240/
В наличии
1
1 30.00
011 345214-7 COM_VIRTUEMART_NO_IMAGE_SET Нажимная пластина для BJR240/
В наличии
2
1 10.00
012 233025-1 COM_VIRTUEMART_NO_IMAGE_SET Компрессионная пружина 2
В наличии
4
1 10.00
013 231687-9 COM_VIRTUEMART_NO_IMAGE_SET Торсионная пружина 17
В наличии
2
1 10.00
014 424762-0 COM_VIRTUEMART_NO_IMAGE_SET Резиновое кольцо
RUBBER RING
Нет в наличии
1 20.00
015 144012-4 COM_VIRTUEMART_NO_IMAGE_SET Направляющая ползуна
SLIDER GUIDE COMPLETE
Нет в наличии
1 730.00
015.10 213151-2 COM_VIRTUEMART_NO_IMAGE_SET Сальник 14 для JR3050T
Сальник 14 для 6901D/6903D
C10
Нет в наличии
1 130.00
015.20 213174-0 COM_VIRTUEMART_NO_IMAGE_SET X-Кольцо 14 для JR3070CT
X-кольцо 14 для JR3030/JR3030Т
C20
Нет в наличии
1 20.00
016 161376-1 COM_VIRTUEMART_NO_IMAGE_SET Ползун
SLIDER
Нет в наличии
1 890.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
017 310663-7 COM_VIRTUEMART_NO_IMAGE_SET Ролик
ROLLER
Нет в наличии
1 20.00
018 268341-2 COM_VIRTUEMART_NO_IMAGE_SET Штифт 6
PIN 6
Нет в наличии
1 20.00
019 310663-7 COM_VIRTUEMART_NO_IMAGE_SET Ролик
ROLLER
Нет в наличии
1 20.00
020 620434-7 COM_VIRTUEMART_NO_IMAGE_SET Диод
LED CIRCUIT
Нет в наличии
1 370.00
021 922117-8 COM_VIRTUEMART_NO_IMAGE_SET Болт с внутр.шестигран.М4х12
Болт с внутр.шестигран. М4Х12
Нет в наличии
2 10.00
021-1 265353-6 COM_VIRTUEMART_NO_IMAGE_SET Болт M4х12 с шестигранной гол.
Болт с шестигранной гол. M4X12
Нет в наличии
2 20.00
022 346936-2 COM_VIRTUEMART_NO_IMAGE_SET Пластина правая (R)
ROD GUIDE R
Нет в наличии
1 50.00
023 143362-4 COM_VIRTUEMART_NO_IMAGE_SET Корпус редуктора(R)
GEAR HOUSING R COMPLETE
Нет в наличии
1 930.00
024 911128-8 COM_VIRTUEMART_NO_IMAGE_SET Винт M4х16 для KP0800
Винт M4X16
Нет в наличии
5 10.00
026 922107-1 Болт с внутр.шестигран.М4Х8 Болт с внутр.шестигран.М4Х8
В наличии
1
1 10.00
026-1
265911-8
COM_VIRTUEMART_NO_IMAGE_SET HEX. SOCKET HEAD BOLT M4X8
Нет данных о товаре
1
027 267491-0 COM_VIRTUEMART_NO_IMAGE_SET Плоская шайба 4
FLAT WASHER 4
Нет в наличии
1 20.00
028 143359-3 COM_VIRTUEMART_NO_IMAGE_SET Шестерня в сборе
GEAR COMPLETE
Нет в наличии
1 1,400.00
028-1
140D35-4
COM_VIRTUEMART_NO_IMAGE_SET GEAR COMPLETE
Нет данных о товаре
1
029 267490-2 COM_VIRTUEMART_NO_IMAGE_SET Плоская шайба 54
FLAT WASHER 54
Нет в наличии
1 110.00
030 424764-6 COM_VIRTUEMART_NO_IMAGE_SET Резиновая прокладка
SEAL RING
Нет в наличии
1 50.00
031 922117-8 COM_VIRTUEMART_NO_IMAGE_SET Болт с внутр.шестигран.М4х12
Болт с внутр.шестигран. М4Х12
Нет в наличии
2 10.00
031-1 265353-6 COM_VIRTUEMART_NO_IMAGE_SET Болт M4х12 с шестигранной гол.
Болт с шестигранной гол. M4X12
Нет в наличии
2 20.00
032 346935-4 COM_VIRTUEMART_NO_IMAGE_SET Пластина (L)
ROD GUIDE L
Нет в наличии
1 50.00
034 424767-0 COM_VIRTUEMART_NO_IMAGE_SET Защитный кожух
INSULATION COVER B
Нет в наличии
1 1,100.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
035 161374-5 COM_VIRTUEMART_NO_IMAGE_SET Башмак
SHOE
Нет в наличии
1 420.00
035-1
161809-6
COM_VIRTUEMART_NO_IMAGE_SET SHOE
Нет данных о товаре
1
037 912112-6 COM_VIRTUEMART_NO_IMAGE_SET Потайной винт M4х10 к RP1110C/
Потайной винт M4X10 к RP1110C/
Нет в наличии
1 10.00
037-1 265135-6 COM_VIRTUEMART_NO_IMAGE_SET Винт(+) M4x10 с потай.головкой
Винт с потайной головкой M4x10
Нет в наличии
1 10.00
038 253825-3 COM_VIRTUEMART_NO_IMAGE_SET Плоская шайба 6
Нет в наличии
1 20.00
039 123509-6 COM_VIRTUEMART_NO_IMAGE_SET Корпус редуктора(L)
GEAR HOUSING L ASSEMBLY
INC. 37,38
Нет в наличии
1 1,690.00
039-1
126677-4
COM_VIRTUEMART_NO_IMAGE_SET GEAR HOUSING L ASSEMBLY
INC. 37,38
Нет данных о товаре
1
039-2
127462-8
COM_VIRTUEMART_NO_IMAGE_SET GEAR HOUSING L ASSEMBLY
INC. 37,38
Нет данных о товаре
1
040 519391-3 COM_VIRTUEMART_NO_IMAGE_SET Ротор для DJR187
ROTOR ASS'Y
INC. 41-45
Нет в наличии
1 4,560.00
040-1
519528-2
COM_VIRTUEMART_NO_IMAGE_SET ROTOR ASS'Y
INC. 41-45
Нет данных о товаре
1
041 961052-5 Стопорное кольцо S-12 9555NB/ Стопорное кольцо S-12 9555NB/
В наличии
7
1 20.00
042 210118-1 COM_VIRTUEMART_NO_IMAGE_SET Подшипник 6201DDW к MT923
BALL BEARING 6201DDW
Нет в наличии
1 120.00
043 253744-3 COM_VIRTUEMART_NO_IMAGE_SET Плоская шайба 12
Нет в наличии
1 20.00
044 285740-3 COM_VIRTUEMART_NO_IMAGE_SET Фиксатор подшипника 66
BEARING RETAINER 66
Нет в наличии
1 50.00
045 210062-2 COM_VIRTUEMART_NO_IMAGE_SET Подшипник 607ZZ
Нет в наличии
1 60.00
046 911128-8 COM_VIRTUEMART_NO_IMAGE_SET Винт M4х16 для KP0800
Винт M4X16
Нет в наличии
2 10.00
047 266069-6 COM_VIRTUEMART_NO_IMAGE_SET Самонарез.винт PT4х45 фланец
Самонарез. винт, фланец PT4X45
Нет в наличии
2 30.00
047-1 266425-0 COM_VIRTUEMART_NO_IMAGE_SET Болт 4х45 с внутр.шестигран.
Болт с внутр.шестигран. 4X45
Нет в наличии
2 10.00
048 456178-1 COM_VIRTUEMART_NO_IMAGE_SET Защита статора
BAFFLE PLATE
Нет в наличии
1 40.00
049 629180-9 COM_VIRTUEMART_NO_IMAGE_SET Статор для DJR360
STATOR
Нет в наличии
1 2,470.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
050 456179-9 COM_VIRTUEMART_NO_IMAGE_SET Корпус двигателя
MOTOR HOUSING
Нет в наличии
1 280.00
050-1
412476-3
COM_VIRTUEMART_NO_IMAGE_SET MOTOR HOUSING
Нет данных о товаре
1
051 911243-8 COM_VIRTUEMART_NO_IMAGE_SET Винт M5х25 к JR3050T
Винт M5X25 к HR5000/4131/9901/
Нет в наличии
4 10.00
052 456177-3 COM_VIRTUEMART_NO_IMAGE_SET Рычаг переключения
CHANGE BUTTON
Нет в наличии
1 120.00
053 650759-5 COM_VIRTUEMART_NO_IMAGE_SET Выключатель для DJR187
SWITCH C3JW-6B-2
Нет в наличии
1 1,180.00
054 620455-9 COM_VIRTUEMART_NO_IMAGE_SET Контроллер А для DJR360
CONTROLLER A
Нет в наличии
1 6,840.00
055 644808-8 COM_VIRTUEMART_NO_IMAGE_SET Клемма в сборе
Предохранитель
Нет в наличии
2 210.00
056 183C50-9 COM_VIRTUEMART_NO_IMAGE_SET Рукоятка в сборе для DJR360
HANDLE SET
INC. 60
Нет в наличии
1 1,970.00
056.10 263005-3 COM_VIRTUEMART_NO_IMAGE_SET Резиновая шпилька 6
C10
Нет в наличии
8 10.00
057 266326-2 COM_VIRTUEMART_NO_IMAGE_SET Самонарезающий винт 4х18
Нет в наличии
7 10.00
058
851P31-6
COM_VIRTUEMART_NO_IMAGE_SET DJR360 NAME PLATE
Нет данных о товаре
1
060 183C50-9 COM_VIRTUEMART_NO_IMAGE_SET Рукоятка в сборе для DJR360
HANDLE SET
INC. 56
Нет в наличии
1 1,970.00
060.10 263005-3 COM_VIRTUEMART_NO_IMAGE_SET Резиновая шпилька 6
C10
Нет в наличии
8 10.00
061 456176-5 COM_VIRTUEMART_NO_IMAGE_SET Кнопка блокировки
LOCK LEVER
Нет в наличии
1 90.00
062 266979-7 COM_VIRTUEMART_NO_IMAGE_SET Болт M4х35
HEX.SOCKET HEAD BOLT M4X35 WR
Нет в наличии
2 10.00
063 231231-2 COM_VIRTUEMART_NO_IMAGE_SET Компрессионная пружина 12
Нет в наличии
1 10.00
064 346938-8 COM_VIRTUEMART_NO_IMAGE_SET Стопорная пластина башмака
SHOE LOCK PLATE
Нет в наличии
1 20.00
065 326599-0 COM_VIRTUEMART_NO_IMAGE_SET Стопорная пластина
LOCK PIN
Нет в наличии
1 210.00
066 346937-0 COM_VIRTUEMART_NO_IMAGE_SET Кронштейн башмака
SHOE GUIDE PLATE
Нет в наличии
1 110.00
067 123749-6 COM_VIRTUEMART_NO_IMAGE_SET Ползун в сборе
SLIDER ASSEMBLY
INC. 1-16
Нет в наличии
1 2,410.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
067-1
127398-1
COM_VIRTUEMART_NO_IMAGE_SET SLIDER ASSEMBLY
INC. 1-16
Нет данных о товаре
1
069 424902-0 COM_VIRTUEMART_NO_IMAGE_SET Фетровая накладка 16х16
FELT 16X16
Нет в наличии
1 20.00

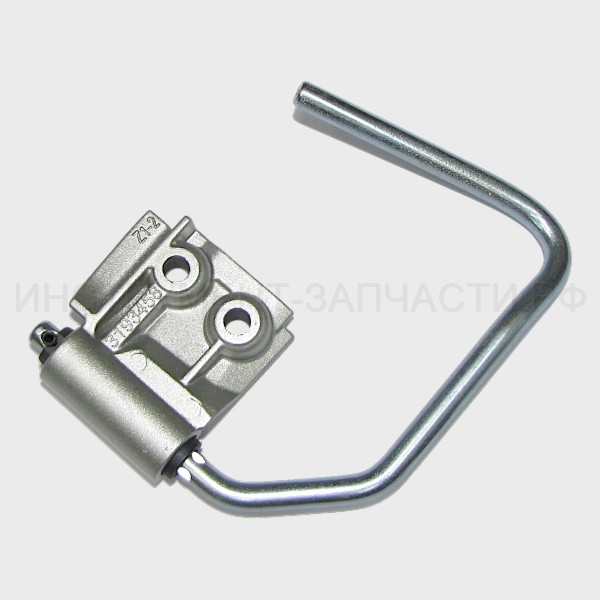

071 123456-1 COM_VIRTUEMART_NO_IMAGE_SET Крючок в сборе
HOOK ASSEMBLY
INC. 72-77
В наличии
1
1 570.00
072 281223-1 COM_VIRTUEMART_NO_IMAGE_SET Крючок
HOOK
Нет в наличии
1 140.00
073 262561-0 COM_VIRTUEMART_NO_IMAGE_SET Втулка 6
SLEEVE 6
Нет в наличии
1 20.00
074 233455-6 COM_VIRTUEMART_NO_IMAGE_SET Компрессионная пружина 7
COMPRESSION SPRING 7
Нет в наличии
1 10.00
075 319345-8 COM_VIRTUEMART_NO_IMAGE_SET Шарнир
JOINT
Нет в наличии
1 250.00
076 951057-3 COM_VIRTUEMART_NO_IMAGE_SET Пружинный штифт 3-12
Нет в наличии
1 10.00
077 310661-1 COM_VIRTUEMART_NO_IMAGE_SET Стопорная втулка
LOCK SLEEVE
Нет в наличии
1 10.00
078 911206-4 COM_VIRTUEMART_NO_IMAGE_SET Винт M5х10 к 4110C/1805B/3620/
Винт M5X10 к 4110C/1805B/3620/
Нет в наличии
2 10.00
079 264002-2 COM_VIRTUEMART_NO_IMAGE_SET Квадратная гайка M5 для BJR181
Нет в наличии
2 20.00
081 263002-9 Резиновая шпилька 4 Резиновая шпилька 4
В наличии
13
1 10.00
Нет на рисунке
A01
B-05169
COM_VIRTUEMART_NO_IMAGE_SET Ножовочная пилка (мет.)
Нет данных о товаре
1
A02
B-05175
COM_VIRTUEMART_NO_IMAGE_SET Ножовочная пилка (дер.)
Нет данных о товаре
1
A03 821620-5 COM_VIRTUEMART_NO_IMAGE_SET Пластик.кейс для DJR186
PLASTIC CARRYING CASE
Нет в наличии
1 2,000.00
A03.10 162271-8 COM_VIRTUEMART_NO_IMAGE_SET Защелка пласт.для кейса HM1213
C10
Нет в наличии
2 110.00
A04
807X58-2
COM_VIRTUEMART_NO_IMAGE_SET DJR360RT2 PLASTIC CASE LABEL
Нет данных о товаре
2
A05 197280-8 COM_VIRTUEMART_NO_IMAGE_SET Аккумулятор BL1850B (18В, 5Ач, индикатор заряда), картон, 1 шт
BATTERY BL1850B SET
Нет в наличии
2 6,320.00
A05-1 197280-8 COM_VIRTUEMART_NO_IMAGE_SET Аккумулятор BL1850B (18В, 5Ач, индикатор заряда), картон, 1 шт
BATTERY BL1850B SET
Нет в наличии
2 6,320.00
A06
***DC18RC
COM_VIRTUEMART_NO_IMAGE_SET DC18RC FAST CHARGER
COMPO-PARTS
Нет данных о товаре
1

Корзина

Ваша корзина пуста!
