DSC191R

Схема и запчасти для аккумуляторного резчика арматуры Makita DSC191R
Рис. 1
Рис.1
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
001 187142-8 COM_VIRTUEMART_NO_IMAGE_SET Корпус DF441D
HOUSING SET
Нет в наличии
1 1,560.00
001-1 183G51-1 COM_VIRTUEMART_NO_IMAGE_SET Корпус DF441D
HOUSING SET
Нет в наличии
1 1,350.00
001-1.10 263005-3 COM_VIRTUEMART_NO_IMAGE_SET Резиновая шпилька 6
C10
Нет в наличии
2 10.00
002 266130-9 COM_VIRTUEMART_NO_IMAGE_SET Самонарез.винт PT3х16 зажимной
Самонарез.винт зажимной PT3X16
В наличии
9
10 10.00
003 419642-3 COM_VIRTUEMART_NO_IMAGE_SET Задняя крышка корпуса
Задняя крышка корпуса BDF441/
Нет в наличии
1 400.00
004 263032-0 COM_VIRTUEMART_NO_IMAGE_SET Резиновая шпилька 4 BTS130/
В наличии
2
2 10.00
005 194427-5 Угольные щетки CB-440 Угольные щетки CB-440
Угольные щетки СВ-440
В наличии
4
1 150.00
006 638849-4 COM_VIRTUEMART_NO_IMAGE_SET Щеткодержатель для DF441D
BRUSH HOLDER COMPLETE
Нет в наличии
1 270.00
007 451163-9 COM_VIRTUEMART_NO_IMAGE_SET Крышка
COVER
Нет в наличии
1 180.00
008 687216-0 COM_VIRTUEMART_NO_IMAGE_SET Линза
LENS CASE
Нет в наличии
1 60.00
009 451162-1 COM_VIRTUEMART_NO_IMAGE_SET Рычаг переключения режимов
LOCK LEVER
Нет в наличии
1 200.00
010 689145-3 COM_VIRTUEMART_NO_IMAGE_SET Пластина для BDF441/BHP441/
Нет в наличии
1 30.00
011 911006-2 COM_VIRTUEMART_NO_IMAGE_SET Винт M3х8 4331D/BJR240/BDF441/
Винт M3X8 4331D/BJR240/BDF441/
Нет в наличии
1 10.00
012 650653-1 COM_VIRTUEMART_NO_IMAGE_SET Выключатель TG553FSB-4B
SWITCH TG553FSB-4B
Нет в наличии
1 1,990.00
013 644808-8 COM_VIRTUEMART_NO_IMAGE_SET Клемма в сборе
Предохранитель
Нет в наличии
1 210.00
014 619165-3 COM_VIRTUEMART_NO_IMAGE_SET Ротор для BDF451/BHP451
Ротор для модели BDF451/BHP451
Нет в наличии
1 1,190.00

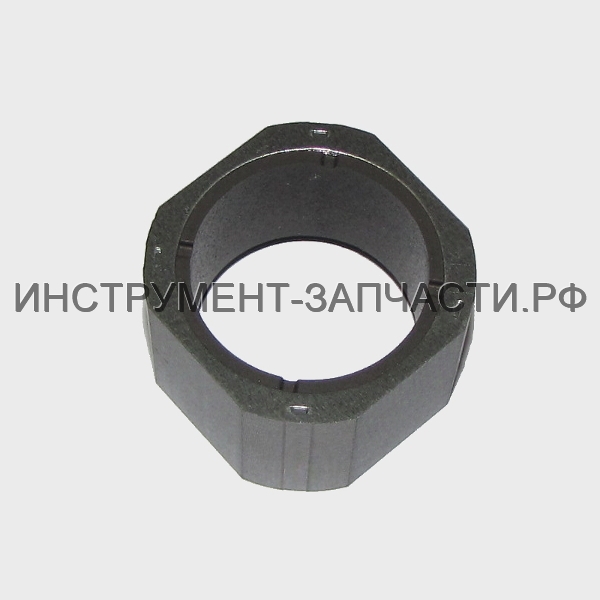

015 638425-4 Обойма с магнитами для BHP451/ Обойма с магнитами для BHP451/
В наличии
1
1 1,100.00
015-1 632J71-5 COM_VIRTUEMART_NO_IMAGE_SET Обойма с магнитами
YOKE UNIT
Нет в наличии
1 900.00
016 450386-6 COM_VIRTUEMART_NO_IMAGE_SET Защита мотора
MOTOR BRACKET
Нет в наличии
1 50.00
017 227129-9 COM_VIRTUEMART_NO_IMAGE_SET Зубчатая шестерня 46
INTERNAL GEAR 46
Нет в наличии
1 110.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
018 267789-5 COM_VIRTUEMART_NO_IMAGE_SET Плоская шайба 18
FLAT WASHER 18
Нет в наличии
1 30.00
019 154468-3 COM_VIRTUEMART_NO_IMAGE_SET Шестерня 16 комплект
SPUR GEAR 16 COMPLETE
Нет в наличии
3 40.00
020 141744-4 COM_VIRTUEMART_NO_IMAGE_SET Держатель
CARRIER COMPLETE
Нет в наличии
1 310.00
021 419252-6 COM_VIRTUEMART_NO_IMAGE_SET Корпус шестерни
GEAR CASE
Нет в наличии
1 170.00
022 911017-7 COM_VIRTUEMART_NO_IMAGE_SET Винт M3х12 6203D/6213D/6313D/
Винт M3X12 6203D/6213D/6313D/
Нет в наличии
4 10.00
023 961055-9 COM_VIRTUEMART_NO_IMAGE_SET Стопорное кольцо S-15 BO6030/
Нет в наличии
1 10.00
024 211234-2 COM_VIRTUEMART_NO_IMAGE_SET Шариковый подшипник 6902LLB
Нет в наличии
1 460.00
025 318455-8 COM_VIRTUEMART_NO_IMAGE_SET Корпус шестерни B
GEAR CASE B
Нет в наличии
1 2,110.00
026 266045-0 COM_VIRTUEMART_NO_IMAGE_SET Самонарез.винт PT4х20 фланец
Самонарез. винт, фланец PT4X20
Нет в наличии
4 20.00
027 211233-4 COM_VIRTUEMART_NO_IMAGE_SET Подшипник 6802LLB
Шариковый подшипник
Нет в наличии
1 330.00
028 326213-8 COM_VIRTUEMART_NO_IMAGE_SET Шпиндель
SPINDLE
Нет в наличии
1 1,050.00
030 SC00000061 COM_VIRTUEMART_NO_IMAGE_SET Болт 10х15
HEX. BOLT 10X15
Нет в наличии
1 80.00
031 SC00000489 COM_VIRTUEMART_NO_IMAGE_SET Уплотнит.шайба SC120/130/160D
Уплотнит. шайба SC120/130/160D
Нет в наличии
1 260.00
032 SC03213510 COM_VIRTUEMART_NO_IMAGE_SET Корпус нагнетателя для DSC191
PUMP CASE
Нет в наличии
1 26,470.00
033 SC00000054 COM_VIRTUEMART_NO_IMAGE_SET Сальник
OIL SEAL
Нет в наличии
1 630.00
034 SC00000050 COM_VIRTUEMART_NO_IMAGE_SET Подшипник 6002RU
Нет в наличии
1 1,140.00
035 SC03501390 COM_VIRTUEMART_NO_IMAGE_SET Шпиндель для DSC191
ECCENTRIC SHAFT
Нет в наличии
1 5,020.00
036 SC03251400 COM_VIRTUEMART_NO_IMAGE_SET Фланец
THRUST FIXING FLANGE
Нет в наличии
1 3,390.00
037 SC03221700 COM_VIRTUEMART_NO_IMAGE_SET Крышка мотора
MOTOR FLANGE
Нет в наличии
1 3,520.00
038 SC00000066 COM_VIRTUEMART_NO_IMAGE_SET Шайба 6
Нет в наличии
4 60.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
039 922382-9 COM_VIRTUEMART_NO_IMAGE_SET Болт с внутр.шестигран.М6х60
Болт с внутр.шестигран. М6х60
Нет в наличии
4 50.00
040 SC07511020 COM_VIRTUEMART_NO_IMAGE_SET Болт HB4х15
BOLT HB4X15
Нет в наличии
4 70.00
041 SC00000068 COM_VIRTUEMART_NO_IMAGE_SET Шайба 4
WASHER 4
Нет в наличии
4 60.00
042 SC03222300 COM_VIRTUEMART_NO_IMAGE_SET Задняя крышка
MOTOR MOUNTING FLANGE
Нет в наличии
1 3,520.00
043 SC00000068 COM_VIRTUEMART_NO_IMAGE_SET Шайба 4
WASHER 4
Нет в наличии
4 60.00
044 SC07511020 COM_VIRTUEMART_NO_IMAGE_SET Болт HB4х15
BOLT HB4X15
Нет в наличии
4 70.00
045 SC04007620 COM_VIRTUEMART_NO_IMAGE_SET Плоская пружина
LEAF SPRING
Нет в наличии
2 760.00
046 SC04007430 COM_VIRTUEMART_NO_IMAGE_SET Пружина
POSITION SPRING
Нет в наличии
2 380.00
047 SC07900010 COM_VIRTUEMART_NO_IMAGE_SET Стальной шарик S4
STEEL BALL S4
Нет в наличии
2 60.00
048 SC04601470 COM_VIRTUEMART_NO_IMAGE_SET Прокладка B
LINER B
Нет в наличии
1 260.00
049 SC07411020 COM_VIRTUEMART_NO_IMAGE_SET Стопорное кольцо 26
RETAINING RING RTW-26
Нет в наличии
1 130.00
050 SC00000019 COM_VIRTUEMART_NO_IMAGE_SET Опора игольчатого подшипника
NEEDLE BEARING SUPPORTER
Нет в наличии
2 260.00
051 SC00000048 COM_VIRTUEMART_NO_IMAGE_SET Игольчатый подшипник
NEEDLE BEARING
Нет в наличии
1 3,520.00
052 SC00000049 COM_VIRTUEMART_NO_IMAGE_SET Подшипник 608
BALL BEARING 608
Нет в наличии
1 1,010.00
053 SC00000020 COM_VIRTUEMART_NO_IMAGE_SET Магнит для SC120/130/160D
Нет в наличии
3 260.00
054 941201-0 COM_VIRTUEMART_NO_IMAGE_SET Плоская шайба 8 к LS1013/4131/
Нет в наличии
3 10.00
055 SC00000376 COM_VIRTUEMART_NO_IMAGE_SET Болт с внутр.шестигран. 8х20
HEX. SOCKET HEAD BOLT 8X20
Нет в наличии
3 70.00
056 SC06505300 COM_VIRTUEMART_NO_IMAGE_SET О-Кольцо S4
O RING S4
Нет в наличии
1 130.00
057 SC03501420 COM_VIRTUEMART_NO_IMAGE_SET Клапан
RETURN VALVE
Нет в наличии
1 1,010.00
058 SC00000015 COM_VIRTUEMART_NO_IMAGE_SET Втулка
PISTON
Нет в наличии
3 1,890.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
059 SC00000022 COM_VIRTUEMART_NO_IMAGE_SET Поршень возвр.пружины SC120D
деталь
Нет в наличии
3 130.00
060
SC00000464
COM_VIRTUEMART_NO_IMAGE_SET деталь
Нет данных о товаре
3
061 SC00000021 COM_VIRTUEMART_NO_IMAGE_SET Пружина
CHECK VALVE SPRING
Нет в наличии
3 130.00
062 SC03500540 COM_VIRTUEMART_NO_IMAGE_SET Металлическая вкладка
METAL PACKING
Нет в наличии
3 510.00
063 SC06505590 COM_VIRTUEMART_NO_IMAGE_SET О-Кольцо S-8
O RING S-8
Нет в наличии
3 130.00
064 SC03206140 COM_VIRTUEMART_NO_IMAGE_SET Цилиндр
CYLINDER
Нет в наличии
1 60,190.00
064-1 SC03206140 COM_VIRTUEMART_NO_IMAGE_SET Цилиндр
CYLINDER
INC. 52,58
Нет в наличии
1 60,190.00
065 SC06505010 COM_VIRTUEMART_NO_IMAGE_SET О-Кольцо P6
O RING P6
Нет в наличии
2 130.00
066 SC06503260 COM_VIRTUEMART_NO_IMAGE_SET Кольцо G70
BACK UP RING G70
Нет в наличии
1 450.00
067 SC06505350 COM_VIRTUEMART_NO_IMAGE_SET О-Кольцо G70
O RING FOR CYLINDER G70
Нет в наличии
1 260.00
068 SC00000023 COM_VIRTUEMART_NO_IMAGE_SET Пружина SC130D
деталь
Нет в наличии
1 260.00
069 SC00000060 COM_VIRTUEMART_NO_IMAGE_SET Болт с внутр.шестигран. 4х6
HEX. SOCKET HEAD BOLT 4X6
Нет в наличии
2 70.00
070 SC00000481 COM_VIRTUEMART_NO_IMAGE_SET Стопорная пластина №45423
Стопорная пластина #45423
Нет в наличии
1 2,390.00
071 SC00000032 COM_VIRTUEMART_NO_IMAGE_SET Пружина стопорной пластины
VALVE RETURN SPRING
Нет в наличии
1 260.00
072 SC03500310 COM_VIRTUEMART_NO_IMAGE_SET Выпускной клапан
RELEASE VALVE
Нет в наличии
1 3,770.00
073 SC00000096 COM_VIRTUEMART_NO_IMAGE_SET Прокладка
ROD PACKING
Нет в наличии
1 2,640.00
074 SC03112300 COM_VIRTUEMART_NO_IMAGE_SET Стержень резака
CUTTER ROD
Нет в наличии
1 30,100.00
075 SC03700020 COM_VIRTUEMART_NO_IMAGE_SET Шпонка
KEY
Нет в наличии
1 380.00
076 SC00000070 COM_VIRTUEMART_NO_IMAGE_SET Пружинный штифт 2,5x10
Пружинный штифт 2.5x10
Нет в наличии
1 60.00
077 SC09002030 COM_VIRTUEMART_NO_IMAGE_SET Нож для DSC191/192
SP BLADE SET (PC)
Нет в наличии
1 24,440.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
078 SC00000067 COM_VIRTUEMART_NO_IMAGE_SET Шайба 5
Нет в наличии
2 60.00
079 SC00000098 COM_VIRTUEMART_NO_IMAGE_SET Болт с внутр.шестигран. 5х15
HEX. SOCKET HEAD BOLT 5X15
Нет в наличии
2 70.00
080 SC04000050 COM_VIRTUEMART_NO_IMAGE_SET Возвратная пружина
RETURN SPRING FOR CUTTER ROD
Нет в наличии
1 2,140.00
081 SC06503510 COM_VIRTUEMART_NO_IMAGE_SET Пыльник
DUST SEAL
Нет в наличии
1 1,510.00
082 SC07620040 COM_VIRTUEMART_NO_IMAGE_SET Шайба HW8
WASHER HW8
Нет в наличии
11 60.00
083 922441-9 COM_VIRTUEMART_NO_IMAGE_SET Болт с внутр.шестигран.М8х25
Болт с внутр.шестигран.М8Х25
Нет в наличии
11 20.00
084 SC00000057 COM_VIRTUEMART_NO_IMAGE_SET Болт с внутр.шестигран. 6х18
HEX. SOCKET HEAD BOLT 6X18
Нет в наличии
2 70.00
085 SC00000066 COM_VIRTUEMART_NO_IMAGE_SET Шайба 6
Нет в наличии
2 60.00
086 931601-2 COM_VIRTUEMART_NO_IMAGE_SET Шестигранная гайка M12
Нет в наличии
1 50.00
087 SC00000134 COM_VIRTUEMART_NO_IMAGE_SET Болт
HOLD BOLT
Нет в наличии
1 950.00
088
SC00000034
COM_VIRTUEMART_NO_IMAGE_SET Деревянный винт 5X60
Нет данных о товаре
1
089 SC00000065 COM_VIRTUEMART_NO_IMAGE_SET Кольцевая пружина 8
SPRING WASHER 8
Нет в наличии
1 60.00
090 SC03507010 COM_VIRTUEMART_NO_IMAGE_SET Держатель
BUSHING HOLDER
Нет в наличии
1 3,770.00
091 SC06505320 COM_VIRTUEMART_NO_IMAGE_SET О-Кольцо P26
O RING P26
Нет в наличии
1 510.00
092 SC03507000 COM_VIRTUEMART_NO_IMAGE_SET Втулка
BUSHING
Нет в наличии
1 1,640.00
093 SC09004910 COM_VIRTUEMART_NO_IMAGE_SET Сальник
деталь
Нет в наличии
1 1,010.00
095 SC03302640 COM_VIRTUEMART_NO_IMAGE_SET Рукоятка
HANDGRIP
Нет в наличии
1 1,510.00
096 SC09030630 COM_VIRTUEMART_NO_IMAGE_SET Винт
SCREW SET
Нет в наличии
1 2,890.00
097 SC07513030 COM_VIRTUEMART_NO_IMAGE_SET Болт HB6х18
BOLT HB6X18
Нет в наличии
1 60.00
098 SC07610040 COM_VIRTUEMART_NO_IMAGE_SET Шайба SW6
WASHER SW6
Нет в наличии
2 60.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
099 SC03302650 COM_VIRTUEMART_NO_IMAGE_SET Прокладка
SPACER
Нет в наличии
1 130.00
100 SC03223430 COM_VIRTUEMART_NO_IMAGE_SET Кольцо рукоятки
HANDGRIP RING
Нет в наличии
1 6,400.00
101 SC07513090 COM_VIRTUEMART_NO_IMAGE_SET Болт M6х22
HEX. SOCKET HEAD BOLT M6X22
Нет в наличии
1 60.00
104 SC03505790 COM_VIRTUEMART_NO_IMAGE_SET Накладка
PROTECTOR
Нет в наличии
1 1,260.00
105 SC07610030 COM_VIRTUEMART_NO_IMAGE_SET Шайба SW5
WASHER SW5
Нет в наличии
1 60.00
106 SC07512010 COM_VIRTUEMART_NO_IMAGE_SET Болт HB5х5
BOLT HB5X5
Нет в наличии
1 60.00
108 SC03103210 COM_VIRTUEMART_NO_IMAGE_SET Держатель стержня для DSC191
BAR HOLDER
Нет в наличии
1 68,820.00
Нет на рисунке
A01 630793-1 COM_VIRTUEMART_NO_IMAGE_SET Зарядное устройство DC18RC
DC18RC FAST CHARGER
Нет в наличии
1 3,920.00
A01-1
***DC18RC
COM_VIRTUEMART_NO_IMAGE_SET DC18RC FAST CHARGER
COMPO-PARTS
Нет данных о товаре
1
A02
638409-2
COM_VIRTUEMART_NO_IMAGE_SET Аккумулятор BL1830
Нет данных о товаре
1
A02-1
197600-6
COM_VIRTUEMART_NO_IMAGE_SET BATTERY BL1830B SET
Нет данных о товаре
1
A02-2 197599-5 COM_VIRTUEMART_NO_IMAGE_SET Аккумулятор BL1830B (18В, 3Ач, индикатор заряда), картон, 1 шт
BATTERY BL1830B SET
Нет в наличии
1 5,370.00
A02-3 197599-5 COM_VIRTUEMART_NO_IMAGE_SET Аккумулятор BL1830B (18В, 3Ач, индикатор заряда), картон, 1 шт
BATTERY BL1830B SET
Нет в наличии
1 5,370.00
A03
783201-2
COM_VIRTUEMART_NO_IMAGE_SET Ключ шестигранника 3 мм.
Нет данных о товаре
1
A04
783202-0
COM_VIRTUEMART_NO_IMAGE_SET Шестигранный ключ 4 к 4341CT/
Нет данных о товаре
1
A05
783203-8
COM_VIRTUEMART_NO_IMAGE_SET Шестигранный ключ 5
Нет данных о товаре
1
A06
783204-6
COM_VIRTUEMART_NO_IMAGE_SET Шестигранный ключ 6 для 3705/
Нет данных о товаре
1
A07
781212-1
COM_VIRTUEMART_NO_IMAGE_SET WRENCH 17-19
Нет данных о товаре
1
A08
SC00000142
COM_VIRTUEMART_NO_IMAGE_SET HYDRAULIC OIL 150CC
Нет данных о товаре
1
A09
SC09009190
COM_VIRTUEMART_NO_IMAGE_SET PLASTIC CASE SET
Нет данных о товаре
1
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
A10
SC08001100
COM_VIRTUEMART_NO_IMAGE_SET PLASTIC CASE MAKITA LOGO LABEL
Нет данных о товаре
1
A11
SC08013370
COM_VIRTUEMART_NO_IMAGE_SET DSC191RF CARTON NAME PLATE
Нет данных о товаре
1
A12
SC08013290
COM_VIRTUEMART_NO_IMAGE_SET DSC191RF PLASTIC CASE NAME PLA
Нет данных о товаре
1
A14
SC09004030
COM_VIRTUEMART_NO_IMAGE_SET PRESS FITTING JIG
Нет данных о товаре
1

Корзина

Ваша корзина пуста!
