DUC252Z

Схема и запчасти для аккумуляторной цепной пилы Makita DUC252Z
Рис. 1
Рис.1
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
001 451972-6 COM_VIRTUEMART_NO_IMAGE_SET Передняя рукоятка
Нет в наличии
1 510.00
002 266053-1 COM_VIRTUEMART_NO_IMAGE_SET Самонарез.винт PT4х35 фланец
Самонарез. винт, фланец PT4X35
Нет в наличии
1 20.00
003 265995-6 COM_VIRTUEMART_NO_IMAGE_SET Самонарезающий винт 4х18
Самонарезающий винт 4X18
Нет в наличии
2 10.00
004 643941-3 COM_VIRTUEMART_NO_IMAGE_SET Колпачок щеткодержателя BSS610
Колпачок щеткодержателя 4334D/
Нет в наличии
2 30.00
004-1 643829-7 COM_VIRTUEMART_NO_IMAGE_SET Колпачок щеткодержателя
Нет в наличии
2 20.00
005 194928-3 COM_VIRTUEMART_NO_IMAGE_SET Угольные щетки СВ-442
Нет в наличии
1 160.00
006 644514-5 COM_VIRTUEMART_NO_IMAGE_SET Щеткодержатель
BRUSH HOLDER
Нет в наличии
1 180.00
006-1
643538-8
COM_VIRTUEMART_NO_IMAGE_SET BRUSH HOLDER
Нет данных о товаре
1
007 644513-7 COM_VIRTUEMART_NO_IMAGE_SET Щеткодержатель
BRUSH HOLDER
Нет в наличии
1 180.00
007-1
643537-0
COM_VIRTUEMART_NO_IMAGE_SET BRUSH HOLDER
Нет данных о товаре
1
008 815R26-5 COM_VIRTUEMART_NO_IMAGE_SET Маркировочная табличка DUC252
DUC252 NAME PLATE
Нет в наличии
1 30.00
009 620275-1 COM_VIRTUEMART_NO_IMAGE_SET Контроллер
CONTROLLER
Нет в наличии
1 9,200.00
010 187882-8 COM_VIRTUEMART_NO_IMAGE_SET Корпус в сборе
HOUSING SET
INC. 53
Нет в наличии
1 4,700.00
010.10 263005-3 COM_VIRTUEMART_NO_IMAGE_SET Резиновая шпилька 6
C10
Нет в наличии
4 10.00
011 266173-1 COM_VIRTUEMART_NO_IMAGE_SET Самонарез.винт PT5х30 фланец
Самонарез. винт, фланец PT5X30
Нет в наличии
1 20.00
012 142836-2 COM_VIRTUEMART_NO_IMAGE_SET Передняя ручка безопасности
FRONT HAND GUARD COMPLETE
Нет в наличии
1 790.00
012.10
804P18-7
COM_VIRTUEMART_NO_IMAGE_SET CAUTION LABEL
C10
Нет данных о товаре
1
013 231298-0 COM_VIRTUEMART_NO_IMAGE_SET Компрессионная пружина 6
Нет в наличии
1 20.00
014 451973-4 COM_VIRTUEMART_NO_IMAGE_SET Ручка ручного тормоза
Нет в наличии
1 210.00
015 416178-3 COM_VIRTUEMART_NO_IMAGE_SET Предохранительная кнопка
Нет в наличии
1 20.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
016 233173-6 COM_VIRTUEMART_NO_IMAGE_SET Компрессионная пружина 4
Нет в наличии
1 10.00
017 650730-9 COM_VIRTUEMART_NO_IMAGE_SET Выключатель TG72BD-6
SWITCH TG72BD-6
Нет в наличии
1 800.00
018 450212-9 COM_VIRTUEMART_NO_IMAGE_SET Рычаг выключателя
Нет в наличии
1 170.00
019 644808-8 COM_VIRTUEMART_NO_IMAGE_SET Клемма в сборе
Предохранитель
Нет в наличии
2 210.00

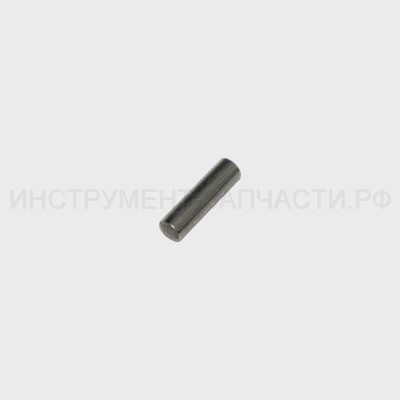

020 256184-4 COM_VIRTUEMART_NO_IMAGE_SET Шпилька 4
PIN 4
Нет в наличии
1 20.00
021 638571-3 COM_VIRTUEMART_NO_IMAGE_SET Обойма с магнитами
Нет в наличии
1 770.00
022 451970-0 COM_VIRTUEMART_NO_IMAGE_SET Защита статора
Нет в наличии
1 120.00
023 266292-3 COM_VIRTUEMART_NO_IMAGE_SET Самонарезающий винт 4х65
Самонарезающий винт 4X65
Нет в наличии
2 70.00
024 210062-2 COM_VIRTUEMART_NO_IMAGE_SET Подшипник 607ZZ
Нет в наличии
1 60.00
025 519268-2 COM_VIRTUEMART_NO_IMAGE_SET Ротор в сборе к BUC250
INC. 24,26
Нет в наличии
1 3,140.00
026 211092-6 COM_VIRTUEMART_NO_IMAGE_SET Подшипник 9/26 629DW
Подшипник 9/26
В наличии
3
1 150.00
027 227252-0 COM_VIRTUEMART_NO_IMAGE_SET Прямозубая шестерня 16
Нет в наличии
1 860.00
028 252186-8 COM_VIRTUEMART_NO_IMAGE_SET Шестигр.гайка M6 к 9558HN
Шестигр. гайка M6
Нет в наличии
1 10.00
029 256123-4 COM_VIRTUEMART_NO_IMAGE_SET Шпилька 5
Нет в наличии
1 20.00
030 158047-9 COM_VIRTUEMART_NO_IMAGE_SET Соединит.пластина для UC3020A
Cоединительная пластина
Нет в наличии
1 170.00
031 233175-2 COM_VIRTUEMART_NO_IMAGE_SET Компрессионная пружина 9
Нет в наличии
1 20.00
032 265995-6 COM_VIRTUEMART_NO_IMAGE_SET Самонарезающий винт 4х18
Самонарезающий винт 4X18
Нет в наличии
1 10.00
032-1
265620-9
COM_VIRTUEMART_NO_IMAGE_SET TAPPING SCREW FLANGE 4X18
Нет данных о товаре
1
033 267195-4 COM_VIRTUEMART_NO_IMAGE_SET Плоская шайба 4 для UC3520A/
Нет в наличии
1 20.00
034 168321-7 COM_VIRTUEMART_NO_IMAGE_SET Хомут тормоза
Нет в наличии
1 320.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
035 142573-8 COM_VIRTUEMART_NO_IMAGE_SET Корпус подшипника в сб.
BEARING HOUSING COMPLETE
Нет в наличии
1 850.00
035.10 263002-9 Резиновая шпилька 4 Резиновая шпилька 4
C10
В наличии
13
1 10.00
035.20 414377-1 COM_VIRTUEMART_NO_IMAGE_SET Выпускная труба
C20
Нет в наличии
1 40.00
036 213039-6 О-кольцо 6 О-кольцо 6
В наличии
1
1 20.00
037 422058-3 COM_VIRTUEMART_NO_IMAGE_SET Соединитель
Нет в наличии
1 80.00
038 210028-2 COM_VIRTUEMART_NO_IMAGE_SET Подшипник 606ZZ
Нет в наличии
1 70.00
039 961006-2 COM_VIRTUEMART_NO_IMAGE_SET Стопорное кольцо S-10 HR3000C/
Нет в наличии
1 10.00
040 221427-3 COM_VIRTUEMART_NO_IMAGE_SET Червячный привод
WORM GEAR
Нет в наличии
1 150.00
041 227251-2 COM_VIRTUEMART_NO_IMAGE_SET Прямозубая шестерня 73
Нет в наличии
1 540.00
042 326417-2 COM_VIRTUEMART_NO_IMAGE_SET Шпиндель
SPINDLE
Нет в наличии
1 160.00
043 210109-2 COM_VIRTUEMART_NO_IMAGE_SET Подшипник 6001DDW
Нет в наличии
1 100.00
043-1 210163-6 COM_VIRTUEMART_NO_IMAGE_SET Подшипник 6001DDW
BALL BEARING 6001DDW
Нет в наличии
1 90.00
044 265995-6 COM_VIRTUEMART_NO_IMAGE_SET Самонарезающий винт 4х18
Самонарезающий винт 4X18
Нет в наличии
3 10.00
045 310593-2 COM_VIRTUEMART_NO_IMAGE_SET Подвесной кронштейн
HANGER
Нет в наличии
1 90.00
046 196419-0 COM_VIRTUEMART_NO_IMAGE_SET Масляный насос к UC4041A
OIL PUMP SET
INC. 40
Нет в наличии
1 750.00
046-1 142156-4 COM_VIRTUEMART_NO_IMAGE_SET Масляный насос к UC4041A
OIL PUMP COMPLETE
Нет в наличии
1 980.00
047 424629-2 COM_VIRTUEMART_NO_IMAGE_SET Патрубок
GROMMET
Нет в наличии
1 60.00
048 265995-6 COM_VIRTUEMART_NO_IMAGE_SET Самонарезающий винт 4х18
Самонарезающий винт 4X18
Нет в наличии
1 10.00
049 422057-5 COM_VIRTUEMART_NO_IMAGE_SET Соединитель
Нет в наличии
1 90.00
049-1
422313-3
COM_VIRTUEMART_NO_IMAGE_SET CONNECTOR
Нет данных о товаре
1
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
050 450437-5 COM_VIRTUEMART_NO_IMAGE_SET Фильтр BUC250
Нет в наличии
1 400.00
051 455121-7 COM_VIRTUEMART_NO_IMAGE_SET Масляный бачок
OIL TANK
Нет в наличии
1 640.00
052 424326-0 COM_VIRTUEMART_NO_IMAGE_SET Губчатая прокладка
Нет в наличии
1 20.00
053 187882-8 COM_VIRTUEMART_NO_IMAGE_SET Корпус в сборе
HOUSING SET
INC. 10
Нет в наличии
1 4,700.00
053.10 263005-3 COM_VIRTUEMART_NO_IMAGE_SET Резиновая шпилька 6
C10
Нет в наличии
4 10.00

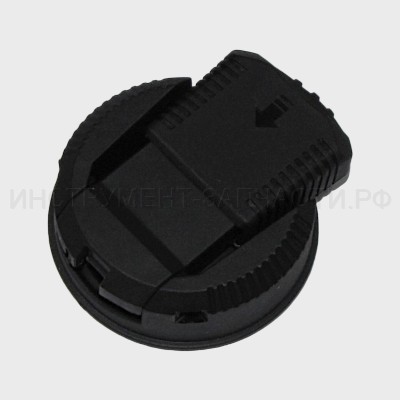

054 158810-0 COM_VIRTUEMART_NO_IMAGE_SET Колпачок бака
Нет в наличии
1 460.00
054-1
140L60-3
COM_VIRTUEMART_NO_IMAGE_SET TANK CAP COMPLETE
Нет данных о товаре
1
055 221526-1 Цепная шестерня Цепная шестерня
Нет в наличии
1 170.00
056 961014-3 Стопорное кольцо E-8 к EBH341U Стопорное кольцо E-8 к EBH341U
Стопорное кольцо E-8 к 9032/
В наличии
10
1 20.00
057 265995-6 COM_VIRTUEMART_NO_IMAGE_SET Самонарезающий винт 4х18
Самонарезающий винт 4X18
Нет в наличии
9 10.00
058 266020-6 COM_VIRTUEMART_NO_IMAGE_SET Самонарез.винт PT4х12 фланец
Самонарез. винт, фланец PT4X12
Нет в наличии
1 20.00
059 454818-5 COM_VIRTUEMART_NO_IMAGE_SET Крышка для UC3051A
COVER
Нет в наличии
1 20.00
060 227496-2 Коническая спирал. шестерня 14 Коническая спирал. шестерня 14
В наличии
10
1 70.00
061 326372-8 COM_VIRTUEMART_NO_IMAGE_SET Регулировочный винт
ADJUST SCREW
Нет в наличии
1 30.00
062 326310-0 COM_VIRTUEMART_NO_IMAGE_SET Штифт натяжения цепи
ADJUST PIN
Нет в наличии
1 60.00
063 688161-2 COM_VIRTUEMART_NO_IMAGE_SET Фильтр помех
Нет в наличии
1 20.00
064 688172-7 COM_VIRTUEMART_NO_IMAGE_SET Изоляционная втулка к BUC122
Нет в наличии
1 40.00
065 688172-7 COM_VIRTUEMART_NO_IMAGE_SET Изоляционная втулка к BUC122
Нет в наличии
1 40.00
066 266020-6 COM_VIRTUEMART_NO_IMAGE_SET Самонарез.винт PT4х12 фланец
Самонарез. винт, фланец PT4X12
Нет в наличии
3 20.00
067 142571-2 COM_VIRTUEMART_NO_IMAGE_SET Крышка ведущей звездочки в сб.
SPROCKET COVER COMPLETE
Нет в наличии
1 960.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
068 142665-3 COM_VIRTUEMART_NO_IMAGE_SET Натяжитель цепи
DRIVE GEAR COMPLETE
Нет в наличии
1 240.00
070 263002-9 Резиновая шпилька 4 Резиновая шпилька 4
В наличии
13
1 10.00
071 142235-8 COM_VIRTUEMART_NO_IMAGE_SET Крышка коруса для UC4041A
NUT COMPLETE
В наличии
2
1 370.00
072 454819-3 COM_VIRTUEMART_NO_IMAGE_SET Крышка звездочки
NUT COVER
Нет в наличии
1 60.00
073 196779-0 COM_VIRTUEMART_NO_IMAGE_SET Крышка ведущей звездочки в сб.
SPROCKET COVER SET
INC. 58-62,66-68,70-72
Нет в наличии
1 2,290.00
Нет на рисунке
074 234207-8 COM_VIRTUEMART_NO_IMAGE_SET Компрессионная пружина 6
Нет в наличии
1 10.00
075 452666-6 COM_VIRTUEMART_NO_IMAGE_SET Ниппель
Нет в наличии
1 30.00
A01 168408-5 COM_VIRTUEMART_NO_IMAGE_SET Шина, длина 25см/10", шаг 3/8", паз 1,3мм, SN, 40 звеньев
Пильная шина 10 для DCS232T
Нет в наличии
1 1,160.00
A01-1 168408-5 COM_VIRTUEMART_NO_IMAGE_SET Шина, длина 25см/10", шаг 3/8", паз 1,3мм, SN, 40 звеньев
Пильная шина 10 для DCS232T
Нет в наличии
1 1,160.00
A02 455284-9 COM_VIRTUEMART_NO_IMAGE_SET Кожух шины DUC252
GUIDE BAR CASE
Нет в наличии
1 200.00
A03
196205-9
COM_VIRTUEMART_NO_IMAGE_SET SAW CHAIN SET
Нет данных о товаре
1
A06 197820-2 COM_VIRTUEMART_NO_IMAGE_SET Упор пилы
SPIKE BUMPER SET
Нет в наличии
1 440.00
E01
800B21-2
COM_VIRTUEMART_NO_IMAGE_SET SOUND 98DB LABEL
Нет данных о товаре
1
E01-1
891805-7
COM_VIRTUEMART_NO_IMAGE_SET SOUND 98DB LABEL
Нет данных о товаре
1
E02
817D83-5
COM_VIRTUEMART_NO_IMAGE_SET CAUTION TAG
Нет данных о товаре
1
