UC4020A

Схема и запчасти для цепной пилы Makita UC4020A
Рис. 1
Рис. 2
Рис. 1
Рис.1
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
001 266326-2 COM_VIRTUEMART_NO_IMAGE_SET Самонарезающий винт 4х18
Нет в наличии
3 10.00
002 419234-8 COM_VIRTUEMART_NO_IMAGE_SET Крышка для UC3020A/UC3520A/
Нет в наличии
1 470.00
002-1 419234-8 COM_VIRTUEMART_NO_IMAGE_SET Крышка для UC3020A/UC3520A/
Нет в наличии
1 470.00
003 191972-1 Угольные щетки CB-132 к 1923H Угольные щетки CB-132 к 1923H
В наличии
2
1 240.00
004 682211-5 COM_VIRTUEMART_NO_IMAGE_SET Резиновая втулка для UC3020A
Резиновая втулка для UC3020A/
Нет в наличии
2 50.00
005
861999-2
COM_VIRTUEMART_NO_IMAGE_SET UC4020A NAME PLATE
Нет данных о товаре
1
006 421938-0 COM_VIRTUEMART_NO_IMAGE_SET Передняя рукоятка для UC4020A/
Нет в наличии
1 70.00
007 266388-0 COM_VIRTUEMART_NO_IMAGE_SET Самонарезающий винт 5х16
Самонарезающий винт к UC3520A/
Нет в наличии
1 10.00
008 267189-9 COM_VIRTUEMART_NO_IMAGE_SET Плоская шайба 4 для UC3520A/
Нет в наличии
1 20.00
009 419235-6 Передняя ручка безопасности Передняя ручка безопасности
В наличии
1
1 410.00
010 231640-5 COM_VIRTUEMART_NO_IMAGE_SET Торсионная пружина 20
Нет в наличии
1 20.00
011 188089-9 Корпус к UC3520A Корпус к UC3520A
INC. 62
Нет в наличии
1 2,890.00
011.10
810866-8
COM_VIRTUEMART_NO_IMAGE_SET CAUTION LABEL
C10
Нет данных о товаре
1
012 650577-1 Микровыключатель для UC3020A/ Микровыключатель для UC3020A/
В наличии
1
1 130.00
013 651922-3 Выключатель TG71B к GA9010C/ Выключатель TG71B к GA9010C/
Нет в наличии
1 450.00
014 233173-6 COM_VIRTUEMART_NO_IMAGE_SET Компрессионная пружина 4
Нет в наличии
1 10.00
015 416178-3 COM_VIRTUEMART_NO_IMAGE_SET Предохранительная кнопка
Нет в наличии
1 20.00
016 416708-0 Рычаг выключателя для UC3520A/ Рычаг выключателя для UC3520A/
В наличии
1
1 40.00
017 645200-1 COM_VIRTUEMART_NO_IMAGE_SET Фильтр помех для 5012B/HR2400/
Нет в наличии
1 30.00
018 266326-2 COM_VIRTUEMART_NO_IMAGE_SET Самонарезающий винт 4х18
Нет в наличии
2 10.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
019 687052-4 COM_VIRTUEMART_NO_IMAGE_SET Прижимная пластина к HR2450/
Нет в наличии
1 30.00
019-1 687124-5 COM_VIRTUEMART_NO_IMAGE_SET Держатель кабеля к 3709/MT360/
Нет в наличии
1 10.00
020 682540-6 COM_VIRTUEMART_NO_IMAGE_SET Усилитель кабеля 9.3-90 2030/
Нет в наличии
1 40.00
021 665876-8 COM_VIRTUEMART_NO_IMAGE_SET Шнур питания 1.0-2-0.6
POWER SUPPLY CORD 1.0-2-0.6
Нет в наличии
1 190.00
022 210029-0 COM_VIRTUEMART_NO_IMAGE_SET Подшипник 608ZZ
В наличии
10
1 70.00
023 681644-1 COM_VIRTUEMART_NO_IMAGE_SET Изоляционная шайба для 9227CB/
Нет в наличии
1 20.00
024 594538-0 Статор в сборе для UC3020A/ Статор в сборе для UC3020A/
В наличии
1
1 2,090.00
024.10 654069-2 COM_VIRTUEMART_NO_IMAGE_SET Клемма для HP2040
Клемма для модели HP2040
C10
Нет в наличии
2 10.00
024.20 654208-4 COM_VIRTUEMART_NO_IMAGE_SET Клемма SFPS-61T-250
деталь
C20
Нет в наличии
1 10.00
024-1 593869-4 COM_VIRTUEMART_NO_IMAGE_SET Статор 220-240В для UC3020A
FIELD ASS'Y 220-240V
Нет в наличии
1 1,270.00
024-1.10 654069-2 COM_VIRTUEMART_NO_IMAGE_SET Клемма для HP2040
Клемма для модели HP2040
C10
Нет в наличии
2 10.00
024-1.20 654208-4 COM_VIRTUEMART_NO_IMAGE_SET Клемма SFPS-61T-250
деталь
C20
Нет в наличии
1 10.00
025 266389-8 COM_VIRTUEMART_NO_IMAGE_SET Самонарезающий винт 5х70
Самонарезающий винт 5X70
Нет в наличии
2 20.00
026
513643-4
COM_VIRTUEMART_NO_IMAGE_SET Ротор в сб. к UC3020A/UC3520A/
INC. 22,23
Нет данных о товаре
1
026-1 513713-9 Ротор в сб. к UC3020A/UC3520A/ Ротор в сб. к UC3020A/UC3520A/
INC. 22,23,29
В наличии
1
1 2,830.00
028 419238-0 COM_VIRTUEMART_NO_IMAGE_SET Защита статора для UC3020A/
Нет в наличии
1 40.00
029 211061-7 COM_VIRTUEMART_NO_IMAGE_SET Подшипник 10/26
Нет в наличии
1 180.00
030 227153-2 COM_VIRTUEMART_NO_IMAGE_SET Прямозубая шестерня 12
Нет в наличии
1 80.00
031 931403-6 COM_VIRTUEMART_NO_IMAGE_SET Шестигранная гайка M8 UC3520A
Шестигранная гайка M8 HR4500C/
Нет в наличии
1 20.00
Рис.2
032 286274-9 Крышка маслянного канала Крышка маслянного канала
В наличии
5
1 40.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
032-1 135414-5 Крышка маслянного канала Крышка маслянного канала
INC. 33
В наличии
1
1 60.00
033 421934-8 Прокладка для UC3020A/UC3520A/ Прокладка для UC3020A/UC3520A/
В наличии
5
1 10.00
034 419240-3 Масляный бачок для UC3020A/ Масляный бачок для UC3020A/
В наличии
1
1 160.00
035 213039-6 О-кольцо 6 О-кольцо 6
В наличии
1
1 20.00
035-1 213039-6 О-кольцо 6 О-кольцо 6
В наличии
1
1 20.00
036
154762-3
COM_VIRTUEMART_NO_IMAGE_SET Масляный насос UC3020A/4020A/
Нет данных о товаре
1
036-1
158390-6
COM_VIRTUEMART_NO_IMAGE_SET OIL PUMP COMPLETE
Нет данных о товаре
1
036-2 158435-0 COM_VIRTUEMART_NO_IMAGE_SET Масляный насос UC3020A/4020A/
Нет в наличии
1 290.00
036-3 158942-3 Масляный насос UC3020A/4020A/ Масляный насос UC3020A/4020A/
Нет в наличии
1 60.00
036-4 142001-3 Масляный насос Масляный насос
В наличии
1
1 130.00
037 421935-6 Масляная трубка для UC3020A/ Масляная трубка для UC3020A/
Нет в наличии
1 100.00

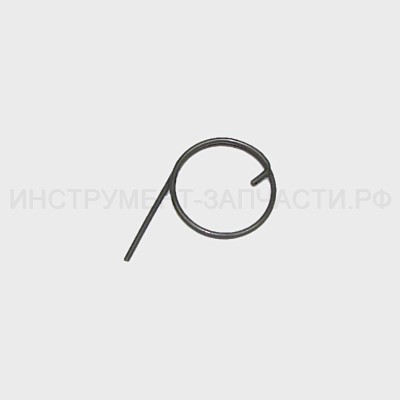

038 231975-4 Пружина Пружина
В наличии
4
1 10.00
039 416274-7 Крышка маслянного канала Крышка маслянного канала
В наличии
1
1 20.00
040 256021-2 COM_VIRTUEMART_NO_IMAGE_SET Шпилька 5
Нет в наличии
1 20.00
041 158047-9 COM_VIRTUEMART_NO_IMAGE_SET Соединит.пластина для UC3020A
Cоединительная пластина
Нет в наличии
1 170.00
042 233175-2 COM_VIRTUEMART_NO_IMAGE_SET Компрессионная пружина 9
Нет в наличии
1 20.00
044 266326-2 COM_VIRTUEMART_NO_IMAGE_SET Самонарезающий винт 4х18
Нет в наличии
1 10.00
044-1
265620-9
COM_VIRTUEMART_NO_IMAGE_SET TAPPING SCREW FLANGE 4X18
Нет данных о товаре
1
045 267195-4 COM_VIRTUEMART_NO_IMAGE_SET Плоская шайба 4 для UC3520A/
Нет в наличии
1 20.00
046 168321-7 COM_VIRTUEMART_NO_IMAGE_SET Хомут тормоза
Нет в наличии
1 320.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
047 344688-9 COM_VIRTUEMART_NO_IMAGE_SET Тормозное кольцо для UC3020A/
Нет в наличии
1 30.00
048 231817-2 COM_VIRTUEMART_NO_IMAGE_SET Натяжная пружина 5
Нет в наличии
1 30.00
049 419236-4 COM_VIRTUEMART_NO_IMAGE_SET Обойма подшипника для UC3020A/
Нет в наличии
1 210.00
049-1 452456-7 COM_VIRTUEMART_NO_IMAGE_SET Обойма подшипника для UC3020A/
Нет в наличии
1 280.00
050 213039-6 О-кольцо 6 О-кольцо 6
В наличии
1
1 20.00
051 266326-2 COM_VIRTUEMART_NO_IMAGE_SET Самонарезающий винт 4х18
Нет в наличии
4 10.00
052 417405-1 Привод насоса UC3520A/UC4020A/ Привод насоса UC3520A/UC4020A/
В наличии
2
1 20.00
053 227154-0 COM_VIRTUEMART_NO_IMAGE_SET Прямозубая шестерня 43
Нет в наличии
1 480.00
054 324619-4 Шпиндель для UC3020A/UC3520A/ Шпиндель для UC3020A/UC3520A/
В наличии
1
1 260.00
055 210106-8 COM_VIRTUEMART_NO_IMAGE_SET Подшипник 6001LLB
Нет в наличии
1 110.00
056
416513-5
COM_VIRTUEMART_NO_IMAGE_SET Кривошип масляного насоса
Нет данных о товаре
1
056-1 450230-7 Кривошип масл. насоса UC4020A/ Кривошип масл. насоса UC4020A/
В наличии
5
1 40.00
057 210028-2 COM_VIRTUEMART_NO_IMAGE_SET Подшипник 606ZZ
Нет в наличии
1 70.00
058 324622-5 COM_VIRTUEMART_NO_IMAGE_SET Шток для UC3020A/UC3520A/
Нет в наличии
1 20.00
059
528092656
COM_VIRTUEMART_NO_IMAGE_SET Цепь 40см, шаг 3/8x1,3мм
Нет данных о товаре
1
059-1
531290056
COM_VIRTUEMART_NO_IMAGE_SET Цепь 40см., шаг 3/8 x1,1мм
Нет данных о товаре
1
059-2
511492756
COM_VIRTUEMART_NO_IMAGE_SET SAW CHAIN 3/8LP.050" L56 CC D
Нет данных о товаре
1
059-3 531291656 COM_VIRTUEMART_NO_IMAGE_SET Цепь, длина 40см/16", шаг3/8", паз 1,1мм, 56 звеньев, 90PX
SAW CHAIN 16"
Нет в наличии
1 1,690.00
060 266326-2 COM_VIRTUEMART_NO_IMAGE_SET Самонарезающий винт 4х18
Нет в наличии
2 10.00
061 345651-5 COM_VIRTUEMART_NO_IMAGE_SET Когтевой зацеп для UC3020A/
Когтявой зацеп для UC3020A/
Нет в наличии
1 50.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
062 188089-9 Корпус к UC3520A Корпус к UC3520A
INC. 11
Нет в наличии
1 2,890.00
062.10
810866-8
COM_VIRTUEMART_NO_IMAGE_SET CAUTION LABEL
C10
Нет данных о товаре
1
063 266326-2 COM_VIRTUEMART_NO_IMAGE_SET Самонарезающий винт 4х18
Нет в наличии
7 10.00
064 221526-1 Цепная шестерня Цепная шестерня
Нет в наличии
1 170.00
065 259036-8 Стопорное кольцо E типа 8 Стопорное кольцо E типа 8
Нет в наличии
1 10.00
066 266007-8 Самонарез винт зажимной РT3X10 Самонарез винт зажимной РT3X10
В наличии
20
1 10.00
067 419241-1 Крышка для BDF441/ Крышка для BDF441/
Крышка для UC4020
В наличии
13
1 20.00
068 227496-2 Коническая спирал. шестерня 14 Коническая спирал. шестерня 14
В наличии
10
1 70.00
069 227495-4 Коническая спирал. шестерня 14 Коническая спирал. шестерня 14
В наличии
3
1 130.00
070 324620-9 Регулировочный винт к UC3020A/ Регулировочный винт к UC3020A/
В наличии
7
1 20.00
071 324621-7 Штифт натяжения цепи UC3020A/ Штифт натяжения цепи UC3020A/
В наличии
7
1 30.00
072 165247-4 COM_VIRTUEMART_NO_IMAGE_SET Шина 3/8 1,1 мм х 40 см
Нет в наличии
1 1,150.00
072-1 165247-4 COM_VIRTUEMART_NO_IMAGE_SET Шина 3/8 1,1 мм х 40 см
Нет в наличии
1 1,150.00
073 233033-2 Компрессионная пружина 4 Компрессионная пружина 4
В наличии
10
1 10.00
074 216008-6 Стальной шарик 4 Стальной шарик 4
В наличии
2
1 10.00
075 252168-0 Шестигранная гайка M8-13 Шестигранная гайка M8-13
В наличии
3
1 40.00
076 231025-5 Компрессионная пружина 8 Компрессионная пружина 8
В наличии
10
1 10.00
077 317977-5 Держатель рычага для UC3020A/ Держатель рычага для UC3020A/
В наличии
4
1 70.00
078 419271-2 Тарельчатая шайба 20 UC3020A/ Тарельчатая шайба 20 UC3020A/
В наличии
4
1 10.00
079 154763-1 Рычаг в сборе Рычаг в сборе
В наличии
1
1 110.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
079.10
816853-5
COM_VIRTUEMART_NO_IMAGE_SET INDICATION LABEL
C10
Нет данных о товаре
1
080 951122-8 Пружинный штифт 4-28 к 2012NB/ Пружинный штифт 4-28 к 2012NB/
В наличии
1
1 20.00
081 915106-0 Винт с обвязыв. головкой М4х8 Винт с обвязыв. головкой М4х8
В наличии
2
1 10.00
082 253874-0 Плоская шайба 4 Плоская шайба 4
В наличии
9
1 20.00
083 419233-0 Регулировочное колесо 40 Регулировочное колесо 40
В наличии
3
1 40.00

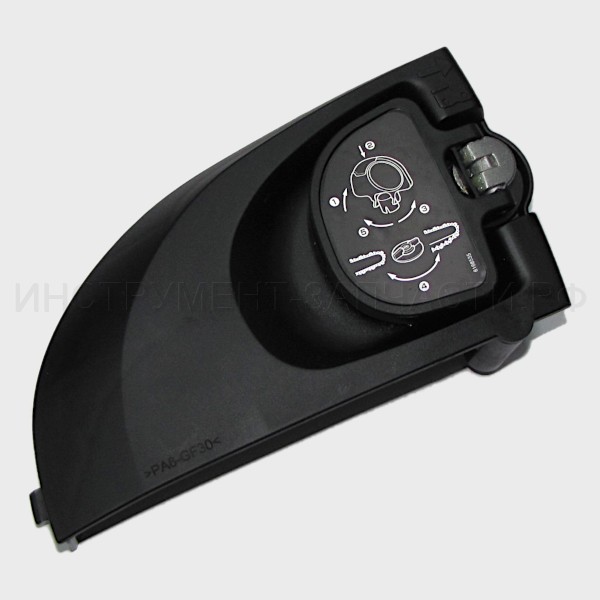

084 154761-5 Крышка ведущей звездочки Крышка ведущей звездочки
В наличии
3
1 260.00
085
421960-7
COM_VIRTUEMART_NO_IMAGE_SET SPONGE
Нет данных о товаре
1
086 324685-1 COM_VIRTUEMART_NO_IMAGE_SET Зажимной хомут
Нет в наличии
1 70.00
087 443125-1 Фильтр для UC3020A/UC3520A/ Фильтр для UC3020A/UC3520A/
В наличии
1
1 10.00
088 259041-5 Гайка 8 Гайка 8
В наличии
9
1 20.00
Нет на рисунке
089 135249-4 COM_VIRTUEMART_NO_IMAGE_SET Защита цепной шестерни
Крышка ведущей звездочки в сб.
INC. 66-71,73-84
В наличии
1
1 880.00
A01 158024-1 COM_VIRTUEMART_NO_IMAGE_SET Крючок для UC3530
Крючок 5014NB/5016NB
Нет в наличии
1 90.00
A02 419242-9 COM_VIRTUEMART_NO_IMAGE_SET Защитный кожух цепи
CHAIN COVER
Нет в наличии
1 200.00
A03
803905-1
COM_VIRTUEMART_NO_IMAGE_SET UC4020A CARTON LABEL
Нет данных о товаре
1

Корзина

Ваша корзина пуста!
