UC4041A

Схема и запчасти для цепной пилы Makita UC4041A
Рис. 1
Рис. 2
Рис. 1
Рис.1
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
001 266326-2 COM_VIRTUEMART_NO_IMAGE_SET Самонарезающий винт 4х18
Нет в наличии
3 10.00
002 454725-2 COM_VIRTUEMART_NO_IMAGE_SET Задняя крышка к UC4041A
REAR COVER
Нет в наличии
1 290.00

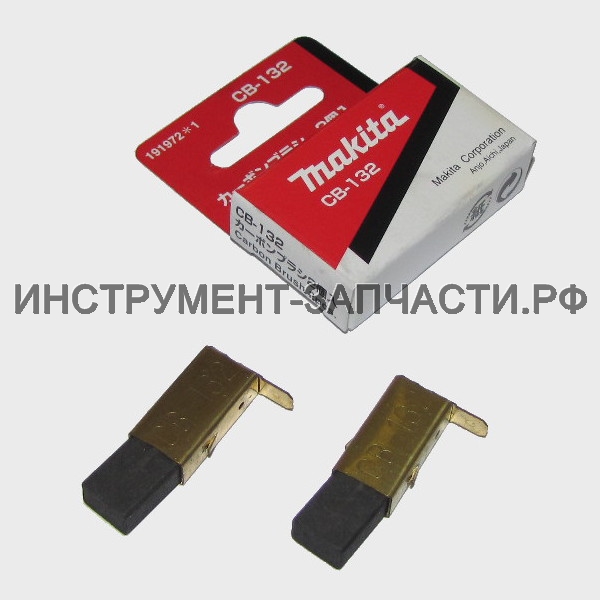

003 191972-1 Угольные щетки CB-132 к 1923H Угольные щетки CB-132 к 1923H
В наличии
1
1 240.00
004 682211-5 COM_VIRTUEMART_NO_IMAGE_SET Резиновая втулка для UC3020A
Резиновая втулка для UC3020A/
Нет в наличии
2 50.00
005
815A97-0
COM_VIRTUEMART_NO_IMAGE_SET UC4041A NAME PLATE
Нет данных о товаре
1
006 424600-6 COM_VIRTUEMART_NO_IMAGE_SET Передняя ручка к UC4041A
FRONT GRIP
Нет в наличии
1 90.00
007 266388-0 COM_VIRTUEMART_NO_IMAGE_SET Самонарезающий винт 5х16
Самонарезающий винт к UC3520A/
Нет в наличии
1 10.00
008 253807-5 COM_VIRTUEMART_NO_IMAGE_SET Плоская шайба 5 HR4501C
Плоская шайба 5
Нет в наличии
1 10.00
009 142279-8 COM_VIRTUEMART_NO_IMAGE_SET Передняя ручка к UC4041A
FRONT HAND GUARD COMPLETE
Нет в наличии
1 270.00
009.10 802K54-7 COM_VIRTUEMART_NO_IMAGE_SET Информационная табл.UC4041A
INDICATION LABEL
C10
Нет в наличии
1 20.00

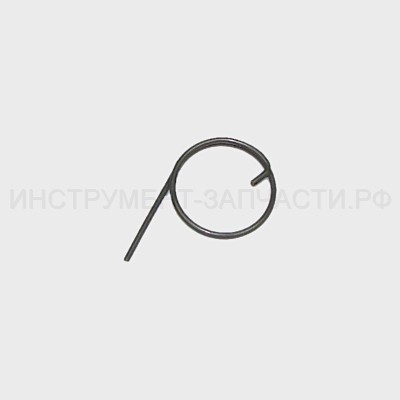

010 231640-5 COM_VIRTUEMART_NO_IMAGE_SET Торсионная пружина 20
Нет в наличии
1 20.00

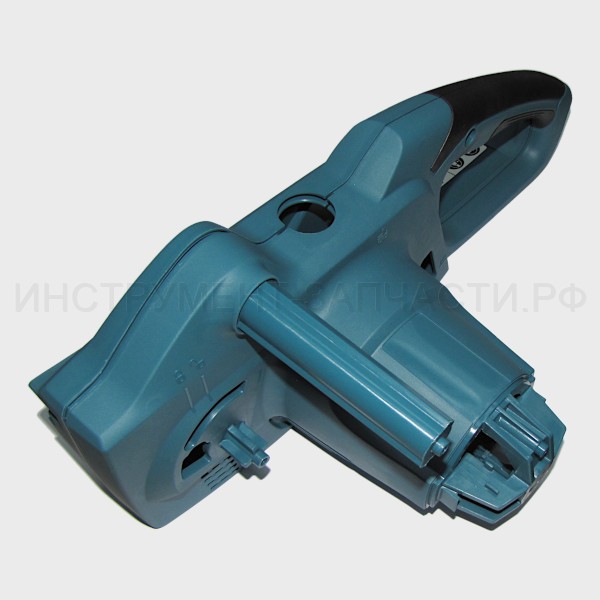

011 187869-0 COM_VIRTUEMART_NO_IMAGE_SET Корпус в сб. для UC4041A
HOUSING SET
INC. 62
В наличии
1
1 1,880.00
011.10 802G51-9 COM_VIRTUEMART_NO_IMAGE_SET Предупреждающая табл.UC4041A
CAUTION LABEL
C10
Нет в наличии
1 10.00
012 650577-1 Микровыключатель для UC3020A/ Микровыключатель для UC3020A/
В наличии
1
1 130.00
013 650716-3 COM_VIRTUEMART_NO_IMAGE_SET Выключатель TGC31B к UC4041A
SWITCH TGC31B
Нет в наличии
1 530.00
014 233173-6 COM_VIRTUEMART_NO_IMAGE_SET Компрессионная пружина 4
Нет в наличии
1 10.00
015 416178-3 COM_VIRTUEMART_NO_IMAGE_SET Предохранительная кнопка
Нет в наличии
1 20.00
016 455185-1 COM_VIRTUEMART_NO_IMAGE_SET Рычаг выключателя UC4041A
SWITCH LEVER
Нет в наличии
1 40.00
017 645149-5 COM_VIRTUEMART_NO_IMAGE_SET Конденсатор к 4350CT/4350FCT
Нет в наличии
1 30.00
018 266326-2 COM_VIRTUEMART_NO_IMAGE_SET Самонарезающий винт 4х18
Нет в наличии
2 10.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
019 687124-5 COM_VIRTUEMART_NO_IMAGE_SET Держатель кабеля к 3709/MT360/
Нет в наличии
1 10.00
020 682540-6 COM_VIRTUEMART_NO_IMAGE_SET Усилитель кабеля 9.3-90 2030/
Нет в наличии
1 40.00
021 665876-8 COM_VIRTUEMART_NO_IMAGE_SET Шнур питания 1.0-2-0.6
POWER SUPPLY CORD 1.0-2-0.6
Нет в наличии
1 190.00
022 210029-0 COM_VIRTUEMART_NO_IMAGE_SET Подшипник 608ZZ
В наличии
3
1 70.00
023 681644-1 COM_VIRTUEMART_NO_IMAGE_SET Изоляционная шайба для 9227CB/
Нет в наличии
1 20.00

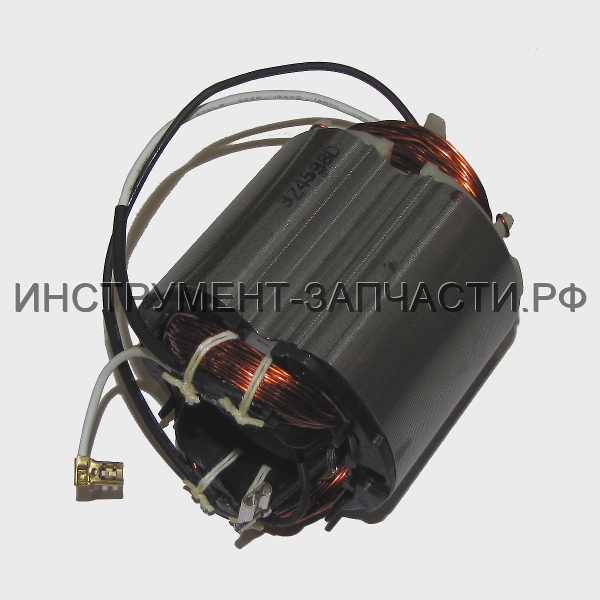

024 594538-0 Статор в сборе для UC3020A/ Статор в сборе для UC3020A/
В наличии
1
1 2,090.00
024.10 654069-2 COM_VIRTUEMART_NO_IMAGE_SET Клемма для HP2040
Клемма для модели HP2040
C10
Нет в наличии
2 10.00
024.20 654208-4 COM_VIRTUEMART_NO_IMAGE_SET Клемма SFPS-61T-250
деталь
C20
Нет в наличии
1 10.00
024-1 593869-4 COM_VIRTUEMART_NO_IMAGE_SET Статор 220-240В для UC3020A
FIELD ASS'Y 220-240V
Нет в наличии
1 1,270.00
024-1.10 654069-2 COM_VIRTUEMART_NO_IMAGE_SET Клемма для HP2040
Клемма для модели HP2040
C10
Нет в наличии
2 10.00
024-1.20 654208-4 COM_VIRTUEMART_NO_IMAGE_SET Клемма SFPS-61T-250
деталь
C20
Нет в наличии
1 10.00
025 266389-8 COM_VIRTUEMART_NO_IMAGE_SET Самонарезающий винт 5х70
Самонарезающий винт 5X70
Нет в наличии
2 20.00

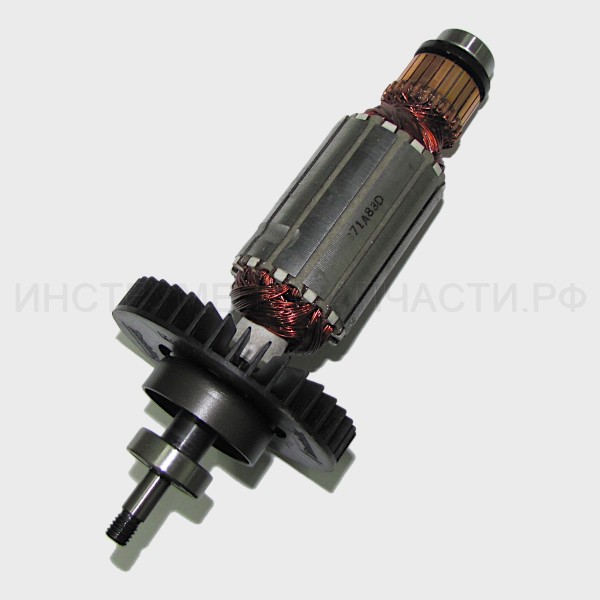

026 513893-1 COM_VIRTUEMART_NO_IMAGE_SET Ротор 220-240В в сборе
ARMATURE ASS'Y 220-240V
INC. 22,23,29
Нет в наличии
1 2,330.00
028 419238-0 COM_VIRTUEMART_NO_IMAGE_SET Защита статора для UC3020A/
Нет в наличии
1 40.00
029 211061-7 COM_VIRTUEMART_NO_IMAGE_SET Подшипник 10/26
Нет в наличии
1 180.00
030 227153-2 COM_VIRTUEMART_NO_IMAGE_SET Прямозубая шестерня 12
Нет в наличии
1 80.00
031 931403-6 COM_VIRTUEMART_NO_IMAGE_SET Шестигранная гайка M8 UC3520A
Шестигранная гайка M8 HR4500C/
Нет в наличии
1 20.00
Рис.2
032 142282-9 COM_VIRTUEMART_NO_IMAGE_SET Крышка масляного бака
TANK CAP COMPLETE
Нет в наличии
1 180.00
034 454729-4 COM_VIRTUEMART_NO_IMAGE_SET Масляный бачок
OIL TANK
Нет в наличии
1 150.00
037 424602-2 COM_VIRTUEMART_NO_IMAGE_SET Масляная трубка для UC4041A
OIL TUBE
Нет в наличии
1 60.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
038 231975-4 Пружина Пружина
В наличии
4
1 10.00
039 416274-7 Крышка маслянного канала Крышка маслянного канала
В наличии
1
1 20.00
040 268238-5 COM_VIRTUEMART_NO_IMAGE_SET Шпилькa 5
Нет в наличии
1 20.00
041 158047-9 COM_VIRTUEMART_NO_IMAGE_SET Соединит.пластина для UC3020A
Cоединительная пластина
Нет в наличии
1 170.00
042 233175-2 COM_VIRTUEMART_NO_IMAGE_SET Компрессионная пружина 9
Нет в наличии
1 20.00
044 266326-2 COM_VIRTUEMART_NO_IMAGE_SET Самонарезающий винт 4х18
Нет в наличии
1 10.00
044-1
265620-9
COM_VIRTUEMART_NO_IMAGE_SET TAPPING SCREW FLANGE 4X18
Нет данных о товаре
1
045 267195-4 COM_VIRTUEMART_NO_IMAGE_SET Плоская шайба 4 для UC3520A/
Нет в наличии
1 20.00
046 168321-7 COM_VIRTUEMART_NO_IMAGE_SET Хомут тормоза
Нет в наличии
1 320.00

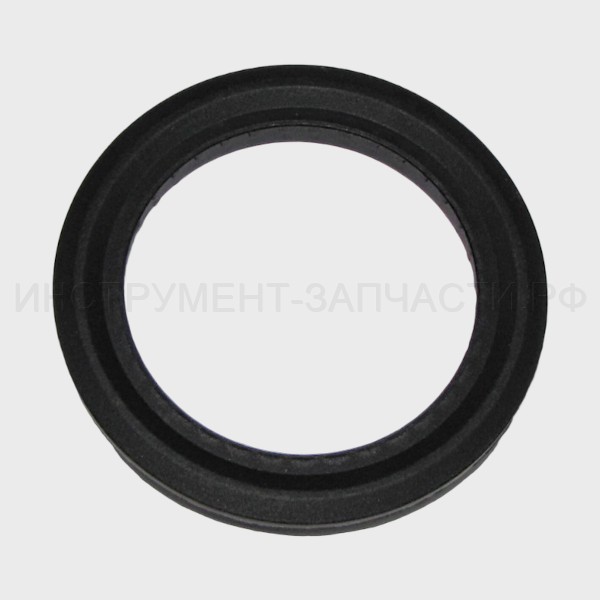

047 346739-4 COM_VIRTUEMART_NO_IMAGE_SET Тормозное кольцо для UC4041A
BRAKE RING
Нет в наличии
1 40.00
048 231817-2 COM_VIRTUEMART_NO_IMAGE_SET Натяжная пружина 5
Нет в наличии
1 30.00
049 454720-2 COM_VIRTUEMART_NO_IMAGE_SET Корпус подшипника для UC4041A
BEARING HOUSING
Нет в наличии
1 290.00
050 213017-6 COM_VIRTUEMART_NO_IMAGE_SET О-Кольцо 6 резиновое 9200D
О-кольцо 6 резиновое 9200D
Нет в наличии
1 10.00
051 266326-2 COM_VIRTUEMART_NO_IMAGE_SET Самонарезающий винт 4х18
Нет в наличии
4 10.00
052 424601-4 COM_VIRTUEMART_NO_IMAGE_SET Соединитель для UC4041A
CONNECTOR
Нет в наличии
1 50.00
053 135615-5 COM_VIRTUEMART_NO_IMAGE_SET Шестерня 43 для UC4041A
SPUR GEAR 43 ASS'Y
Нет в наличии
1 750.00
055 210106-8 COM_VIRTUEMART_NO_IMAGE_SET Подшипник 6001LLB
Нет в наличии
1 110.00
056 961006-2 COM_VIRTUEMART_NO_IMAGE_SET Стопорное кольцо S-10 HR3000C/
Нет в наличии
1 10.00
057 210033-9 Шариковый подшипник 6/15 Шариковый подшипник 6/15
В наличии
7
1 70.00
058 326359-0 COM_VIRTUEMART_NO_IMAGE_SET Стержень для UC4041A
ROD
Нет в наличии
1 30.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
060 266326-2 COM_VIRTUEMART_NO_IMAGE_SET Самонарезающий винт 4х18
Нет в наличии
2 10.00
061 345651-5 COM_VIRTUEMART_NO_IMAGE_SET Когтевой зацеп для UC3020A/
Когтявой зацеп для UC3020A/
Нет в наличии
1 50.00
062 187869-0 COM_VIRTUEMART_NO_IMAGE_SET Корпус в сб. для UC4041A
HOUSING SET
INC. 11
В наличии
1
1 1,880.00
062.10 802G51-9 COM_VIRTUEMART_NO_IMAGE_SET Предупреждающая табл.UC4041A
CAUTION LABEL
C10
Нет в наличии
1 10.00
063 266326-2 COM_VIRTUEMART_NO_IMAGE_SET Самонарезающий винт 4х18
Нет в наличии
7 10.00
064 221526-1 Цепная шестерня Цепная шестерня
В наличии
8
1 170.00
065 259036-8 Стопорное кольцо E типа 8 Стопорное кольцо E типа 8
Нет в наличии
1 10.00
066 266007-8 Самонарез винт зажимной РT3X10 Самонарез винт зажимной РT3X10
В наличии
20
3 10.00
067 454727-8 COM_VIRTUEMART_NO_IMAGE_SET Крышка натяжителя цепи
TENSION COVER
Нет в наличии
1 50.00
068 454726-0 COM_VIRTUEMART_NO_IMAGE_SET Регулировочное колесо 30
DIAL 30
Нет в наличии
1 20.00
069 326360-5 COM_VIRTUEMART_NO_IMAGE_SET Вал для UC4041A
SHAFT
Нет в наличии
1 70.00
070 227496-2 Коническая спирал. шестерня 14 Коническая спирал. шестерня 14
В наличии
10
1 70.00
071 227496-2 Коническая спирал. шестерня 14 Коническая спирал. шестерня 14
В наличии
10
1 70.00
072 324620-9 Регулировочный винт к UC3020A/ Регулировочный винт к UC3020A/
В наличии
7
1 20.00
073 346740-9 COM_VIRTUEMART_NO_IMAGE_SET Натяжитель цепи для UC4041A
TENSION SLIDE
Нет в наличии
1 60.00
073-1 346859-4 Натяжитель цепи Натяжитель цепи
TENSION SLIDE
Нет в наличии
1 90.00
074 424603-0 COM_VIRTUEMART_NO_IMAGE_SET Патрубок для UC4041A
GROMMET
Нет в наличии
1 20.00
075 196419-0 COM_VIRTUEMART_NO_IMAGE_SET Масляный насос к UC4041A
OIL PUMP SET
INC. 76
Нет в наличии
1 750.00
075-1 142156-4 COM_VIRTUEMART_NO_IMAGE_SET Масляный насос к UC4041A
OIL PUMP COMPLETE
Нет в наличии
1 980.00
076 221427-3 COM_VIRTUEMART_NO_IMAGE_SET Червячный привод
WORM GEAR
Нет в наличии
1 150.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
077 266326-2 COM_VIRTUEMART_NO_IMAGE_SET Самонарезающий винт 4х18
Нет в наличии
1 10.00
078 266427-6 COM_VIRTUEMART_NO_IMAGE_SET Самонарезающий винт 4х12
Самонарезающий винт 4X12
В наличии
3
3 10.00

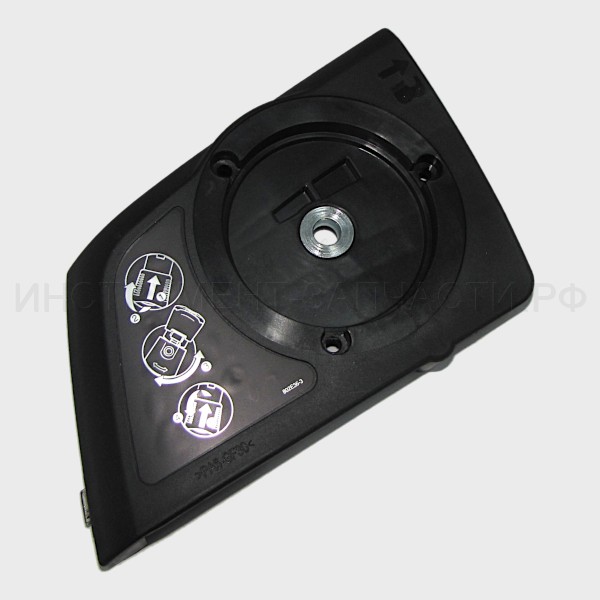

079 142281-1 COM_VIRTUEMART_NO_IMAGE_SET Крышка ведущей звездочки
SPROCKET COVER COMPLETE
В наличии
2
1 270.00
079.10 802E36-3 COM_VIRTUEMART_NO_IMAGE_SET Информационная табл.UC4041A
INDICATION LABEL
C10
Нет в наличии
1 20.00
080 454728-6 COM_VIRTUEMART_NO_IMAGE_SET Крышка для UC4041A
COVER
В наличии
1
1 50.00
081 142235-8 COM_VIRTUEMART_NO_IMAGE_SET Крышка коруса для UC4041A
NUT COMPLETE
В наличии
2
1 370.00
Нет на рисунке
A01 158024-1 COM_VIRTUEMART_NO_IMAGE_SET Крючок для UC3530
Крючок 5014NB/5016NB
Нет в наличии
1 90.00
A02 165202-6 COM_VIRTUEMART_NO_IMAGE_SET Шина, длина 40см/16", шаг3/8", паз 1,3мм, SN, 56 звеньев
Шина 3/8 1,3ммх40см 442040661
Нет в наличии
1 1,390.00
A03 419242-9 COM_VIRTUEMART_NO_IMAGE_SET Защитный кожух цепи
CHAIN COVER
Нет в наличии
1 200.00
A04 196213-0 COM_VIRTUEMART_NO_IMAGE_SET Цепь, длина 40см/16", шаг3/8", паз 1,3мм, звеньев 56, 91PX
SAW CHAIN SET
Нет в наличии
1 1,160.00
