УПМ-200/1010Э-Ш (113.*) с 25.09.2010

Просмотров: 576
Полировальная машина Интерскол УПМ-200/1010Э-Ш (113.*)
Схема актуальна для изделий, у которых серийный номер начинается с 113.
Инструмент снят с производства
Рис. 1
Рис.1
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
1 13453.1034 COM_VIRTUEMART_NO_IMAGE_SET Корпус двигателя
Нет в наличии
 1 320.00
2 13434.4021 COM_VIRTUEMART_NO_IMAGE_SET Кнопка выключателя
Нет в наличии
 1 140.00
3 13434.4203 COM_VIRTUEMART_NO_IMAGE_SET Рычаг выключателя
Нет в наличии
 1 90.00
4 13453.3023 COM_VIRTUEMART_NO_IMAGE_SET Колесо зубчатое коническое
Z=42
Нет в наличии
 1 460.00
5 13013.1601 Втулка резиновая Втулка резиновая
В наличии
4
1 30.00
6
13433.9923
 COM_VIRTUEMART_NO_IMAGE_SET Статор в сборе
Нет данных о товаре
 1
6 13433.9023 Статор в сборе МШ-110/1010, УПМ-200/1010Э, УПМ-200/1010Э-Ш Статор в сборе МШ-110/1010, УПМ-200/1010Э, УПМ-200/1010Э-Ш
Статор в сборе
В наличии
1
1 1,160.00
7 13017.9071 Щетка электрическая Щетка электрическая
Нет в наличии
 1 60.00
8 13017.9072 Щетка электрическая самоотключающаяся Щетка электрическая самоотключающаяся
Щётка электрическая самоотключающаяся
В наличии
6
1 80.00
9 76325.5021 Выключатель Выключатель
Нет в наличии
 1 290.00
10 13431.4181 COM_VIRTUEMART_NO_IMAGE_SET Трубка защитная шнура
Нет в наличии
 1 30.00
11 76755.4101 COM_VIRTUEMART_NO_IMAGE_SET Шнур питания с вилкой
HO5RNF/2x1мм², L=3,1м
Нет в наличии
 1 320.00
12 13413.4231 COM_VIRTUEMART_NO_IMAGE_SET Планка крепления шнура
Нет в наличии
 1 20.00
13 13453.3035 Вал-шестерня промежуточная Вал-шестерня промежуточная
Z=10
В наличии
1
1 560.00
14 00.01.01.01.42
71200.0148
 Подшипник шариковый 6001 RS Подшипник шариковый 6001 RS
Подшипник шариковый
6001-2RS(12х32х10)
В наличии
10
1 160.00
14 6001-2RS Подшипник 180101/6001-2RS Подшипник 180101/6001-2RS
Подшипник шариковый
6001-2RS (12х32х10)
Альтернатива
В наличии
118
1 80.00
15 84431.5255 COM_VIRTUEMART_NO_IMAGE_SET Винт
Torx M4x15
Нет в наличии
 8 20.00
16 13453.1582 COM_VIRTUEMART_NO_IMAGE_SET Крышка редуктора
Нет в наличии
 1 1,010.00
17 84482.0050 COM_VIRTUEMART_NO_IMAGE_SET Винт
Torx 4x20
Нет в наличии
 4 20.00
18 00.01.01.01.09
71206.0935
 COM_VIRTUEMART_NO_IMAGE_SET Подшипник шариковый 609Z
Подшипник шариковый
609ZZ (9х24х7)
Нет в наличии
 1 190.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
18 609-2RS Подшипник 180609/609-2RS Подшипник 180609/609-2RS
Подшипник шариковый
609-2RS (9х24х7)
Альтернатива
В наличии
154
1 80.00
19 13453.9973 Якорь с вентилятором в сборе Якорь с вентилятором в сборе
Нет в наличии
 1 2,340.00
19 13453.9073 COM_VIRTUEMART_NO_IMAGE_SET Якорь с вентилятором в сборе
Нет в наличии
 1 2,600.00
20 13436.1019 COM_VIRTUEMART_NO_IMAGE_SET Корпус редуктора
Нет в наличии
 1 680.00
21 13453.6751 COM_VIRTUEMART_NO_IMAGE_SET Шайба
Нет в наличии
 1 80.00
22 00.01.02.01.03
71372.1080
 Подшипник роликовый НК0810 Д-1050Р Подшипник роликовый НК0810 Д-1050Р
Подшипник игольчатый
HK-0810 (8х12х10)
В наличии
15
2 230.00
23 13453.1083 COM_VIRTUEMART_NO_IMAGE_SET Переходник
Нет в наличии
 1 760.00
25 13453.3014 COM_VIRTUEMART_NO_IMAGE_SET Шпиндель верхний
Нет в наличии
 1 340.00
26 13622.3621 COM_VIRTUEMART_NO_IMAGE_SET Втулка
Нет в наличии
 1 20.00
27 00.01.01.01.11
71200.0026
 Подшипник шариковый 6000Z Д-550 Подшипник шариковый 6000Z Д-550
Подшипник шариковый
6000ZZ (10х26х8)
В наличии
10
1 170.00
27 6000-2RS Подшипник 180100/6000-2RS Подшипник 180100/6000-2RS
Подшипник шариковый
6000-2RS (10х26х8)
Альтернатива
В наличии
83
1 80.00
28 13453.3225 Колесо зубчатое Колесо зубчатое
Z=21
В наличии
1
1 320.00
30 84482.0048 COM_VIRTUEMART_NO_IMAGE_SET Винт
Torx 4x16
Нет в наличии
 1 20.00
31 13434.1341 COM_VIRTUEMART_NO_IMAGE_SET Крышка подшипника
Нет в наличии
 1 110.00
33 84907.7248 COM_VIRTUEMART_NO_IMAGE_SET Винт
Torx M4x8
Нет в наличии
 2 20.00
34 00.01.01.01.06
71206.0726
 COM_VIRTUEMART_NO_IMAGE_SET Подшипник шариковый 607Z Д-500
Подшипник шариковый
607ZZ (7х19х6)
Нет в наличии
 1 180.00
34 607-2RS Подшипник 180607/607-2RS Подшипник 180607/607-2RS
Подшипник шариковый
607-2RS (7х19х6)
Альтернатива
В наличии
54
1 60.00
35 84482.0027 COM_VIRTUEMART_NO_IMAGE_SET Винт
Torx 3,5x14
Нет в наличии
 1 20.00
36 13434.2611 COM_VIRTUEMART_NO_IMAGE_SET Диафрагма
Нет в наличии
 1 60.00

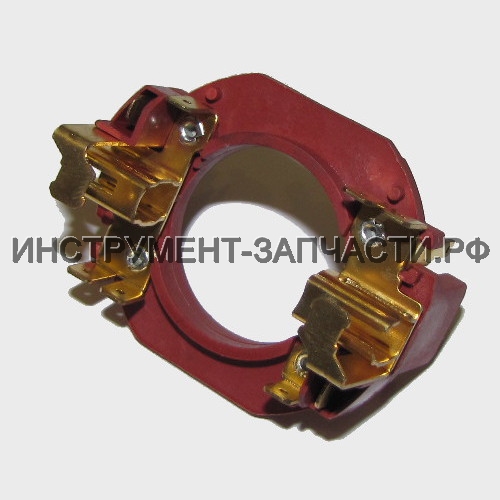

37 13434.9114 Щеткодержатель в сборе Щеткодержатель в сборе
В наличии
4
1 110.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
42 76357.5089 COM_VIRTUEMART_NO_IMAGE_SET Регулятор оборотов
Нет в наличии
 1 3,180.00
44 13434.1721 COM_VIRTUEMART_NO_IMAGE_SET Втулка
Нет в наличии
 2 170.00
45 84482.0013 COM_VIRTUEMART_NO_IMAGE_SET Винт
Torx 3x16
Нет в наличии
 2 20.00
46 87080.0411 COM_VIRTUEMART_NO_IMAGE_SET Шайба
4,5x12x1,2
Нет в наличии
 2 30.00
47 13434.4391 COM_VIRTUEMART_NO_IMAGE_SET Скоба выключателя
Нет в наличии
 1 30.00
48 75700.0450 COM_VIRTUEMART_NO_IMAGE_SET Пружина
Нет в наличии
 1 20.00
49 74210.5215 COM_VIRTUEMART_NO_IMAGE_SET Кольцо
52x1,5
Нет в наличии
 1 30.00
50 13431.2251 Пружина спиральная Пружина спиральная
Нет в наличии
 2 30.00
51 87080.0716 COM_VIRTUEMART_NO_IMAGE_SET Шайба
7x16x0,2
Нет в наличии
 1 20.00
55 13453.0002 COM_VIRTUEMART_NO_IMAGE_SET Штанга телескопическая в сборе
Нет в наличии
 1 3,660.00
55.1 13453.9106 Щетка защитная Щетка защитная
Нет в наличии
 1 850.00
55.1.1
91230.0003
 COM_VIRTUEMART_NO_IMAGE_SET Кожух защитный шлифкруга
Нет данных о товаре
 1
55.2
13453.5848
 COM_VIRTUEMART_NO_IMAGE_SET Кронштейн
Нет данных о товаре
 2
55.3 13453.5381 COM_VIRTUEMART_NO_IMAGE_SET Втулка опорная
Нет в наличии
 1 1,250.00
55.4 13453.5621 COM_VIRTUEMART_NO_IMAGE_SET Штанга алюминиевая
Нет в наличии
 1 1,570.00
55.5 13453.5161 COM_VIRTUEMART_NO_IMAGE_SET Корпус
Нет в наличии
 1 1,250.00
55.6
13453.7951
 COM_VIRTUEMART_NO_IMAGE_SET Адаптер для пылесоса
M32x1,5
Нет данных о товаре
 1
55.7 13453.4781 COM_VIRTUEMART_NO_IMAGE_SET Втулка
Нет в наличии
 1 1,070.00
55.8
13453.7840
 COM_VIRTUEMART_NO_IMAGE_SET Вал гибкий
Нет данных о товаре
 1
55.9 13453.7848 COM_VIRTUEMART_NO_IMAGE_SET Гильза гибкого вала
Нет в наличии
 1 3,690.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
55.10 13453.1671 COM_VIRTUEMART_NO_IMAGE_SET Профиль усиливающий
Нет в наличии
 1 150.00
55.11 13453.1851 COM_VIRTUEMART_NO_IMAGE_SET Короб соединительный
Нет в наличии
 1 240.00
55.13
13453.5591
 COM_VIRTUEMART_NO_IMAGE_SET Втулка
Нет данных о товаре
 1
55.14 13453.5511 COM_VIRTUEMART_NO_IMAGE_SET Винт специальный
М6
Нет в наличии
 2 150.00
55.15 13453.4791 COM_VIRTUEMART_NO_IMAGE_SET Втулка
Нет в наличии
 1 1,480.00
55.16 13453.3401 COM_VIRTUEMART_NO_IMAGE_SET Шпиндель нижний
Нет в наличии
 1 520.00
55.17
13453.7711
 COM_VIRTUEMART_NO_IMAGE_SET Трубка соединительная
Нет данных о товаре
 1

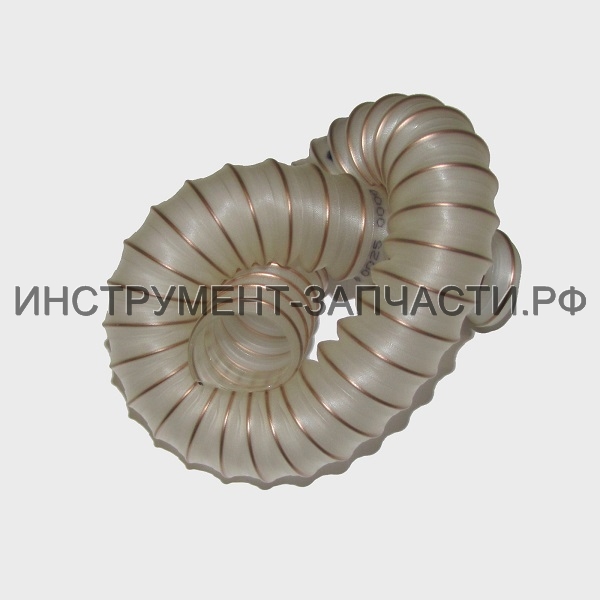

55.18 13453.7912 Трубка гофрированная Трубка гофрированная
В наличии
2
1 410.00
55.19 91220.0001 Тарелка Velcro Тарелка Velcro
190мм
Нет в наличии
 1 1,150.00
55.20 91225.0001 COM_VIRTUEMART_NO_IMAGE_SET Тарелка Velcro D.200
Диск опорный
Нет в наличии
 1 2,270.00
55.22 87401.0084 COM_VIRTUEMART_NO_IMAGE_SET Шайба специальная
Нет в наличии
 1 20.00
55.23
00.02.04.04.02
84200.0374
 COM_VIRTUEMART_NO_IMAGE_SET Винт
М8х18, S=6
Нет данных о товаре
 1
55.24 87510.1035 COM_VIRTUEMART_NO_IMAGE_SET Кольцо стопорное
В35
Нет в наличии
 1 50.00
55.25 75700.3600 COM_VIRTUEMART_NO_IMAGE_SET Пружина
В наличии
2
1 60.00
55.26 13453.8682 COM_VIRTUEMART_NO_IMAGE_SET Рукоятка нижняя в сборе
Нет в наличии
 1 470.00
55.27 00.01.01.01.42
71200.0148
 Подшипник шариковый 6001 RS Подшипник шариковый 6001 RS
Подшипник шариковый
6001-2RS (12х28х8)
В наличии
10
2 160.00
55.28 13453.7661 COM_VIRTUEMART_NO_IMAGE_SET Амортизатор
Нет в наличии
 1 290.00
55.29
87076.0917
 COM_VIRTUEMART_NO_IMAGE_SET Кольцо
8,4x17x5
Нет данных о товаре
 2
55.30 13622.5372 COM_VIRTUEMART_NO_IMAGE_SET Втулка
Нет в наличии
 2 30.00
55.31
87076.0817
 COM_VIRTUEMART_NO_IMAGE_SET Шайба
8,4x17x2
Нет данных о товаре
 4
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
55.32
86986.0406
 COM_VIRTUEMART_NO_IMAGE_SET Гайка специальная
М8
Нет данных о товаре
 2
55.33 84251.3366 COM_VIRTUEMART_NO_IMAGE_SET Винт
M8x12
Нет в наличии
 4 30.00
55.34
84251.3322
 COM_VIRTUEMART_NO_IMAGE_SET Винт
M6x10
Нет данных о товаре
 4
55.35
85301.3362
 COM_VIRTUEMART_NO_IMAGE_SET Винт
M8x8
Нет данных о товаре
 1
55.36
85301.3318
 COM_VIRTUEMART_NO_IMAGE_SET Винт
M6x6
Нет данных о товаре
 6
55.38
84200.9246
 COM_VIRTUEMART_NO_IMAGE_SET Винт
M4x6
Нет данных о товаре
 1
55.39
85311.4330
 COM_VIRTUEMART_NO_IMAGE_SET Винт
M6x20
Нет данных о товаре
 2
55.42 87600.1028 COM_VIRTUEMART_NO_IMAGE_SET Кольцо стопорное
28
Нет в наличии
 1 20.00
55.43 84431.5327 COM_VIRTUEMART_NO_IMAGE_SET Винт
Torx M6x15
Нет в наличии
 20.00
56
85301.3318
 COM_VIRTUEMART_NO_IMAGE_SET Винт
M6x6
Нет данных о товаре
 1
60 13453.1062 COM_VIRTUEMART_NO_IMAGE_SET Крышка корпуса двигателя
Крышка двигателя
Нет в наличии
 1 200.00
61
13921.4701
 COM_VIRTUEMART_NO_IMAGE_SET Пробка
Нет данных о товаре
 1
