Схема и запчасти для полировальной машины Интерскол УПМ-200/1010Э
Схема актуальна для изделий, у которых серийный номер начинается с 112.
Инструмент снят с производства
Рис. 1

Полировальная машина УПМ-200/1010Э (112.*): Рис.1

1
Не настроено изображение
13453.1034
Корпус двигателя
Нет данных о товаре
1
2
Не настроено изображение
Нет в наличии
1
130 ₽
3
Не настроено изображение
13434.4203
Рычаг выключателя
Нет данных о товаре
1
4
Не настроено изображение
13453.3023
Колесо зубчатое коническое
Z=42
Нет данных о товаре
1
5
Втулка резиновая
В наличии: 4
1
30 ₽
6
Не настроено изображение
13433.9923
Статор в сборе
Нет данных о товаре
1
6
Статор в сборе МШ-110/1010, УПМ-200/1010Э, УПМ-200/1010Э-Ш
В наличии: 1
1
1,190 ₽
7
Щетка электрическая
Нет в наличии
1
60 ₽
8
Щетка электрическая самоотключающаяся
Щетка электрическая самоотключающаяся
Щётка электрическая самоотключающаяся
В наличии: 6
1
60 ₽
9
Выключатель
Нет в наличии
1
290 ₽
9*
Выключатель в сборе УШМ-115,УШМ-125
Выключатель в сборе УШМ-115,УШМ-125
Замена(аналог) или составная часть для замены поз.9
В наличии: 16
1
210 ₽
10
Не настроено изображение
13431.4181
Трубка защитная шнура
Нет данных о товаре
1
11
Не настроено изображение
76755.4101
Шнур питания с вилкой
HO5RNF/2x1мм², L=3,1м
Нет данных о товаре
1
12
Не настроено изображение
13413.4231
Планка крепления шнура
Нет данных о товаре
1
13

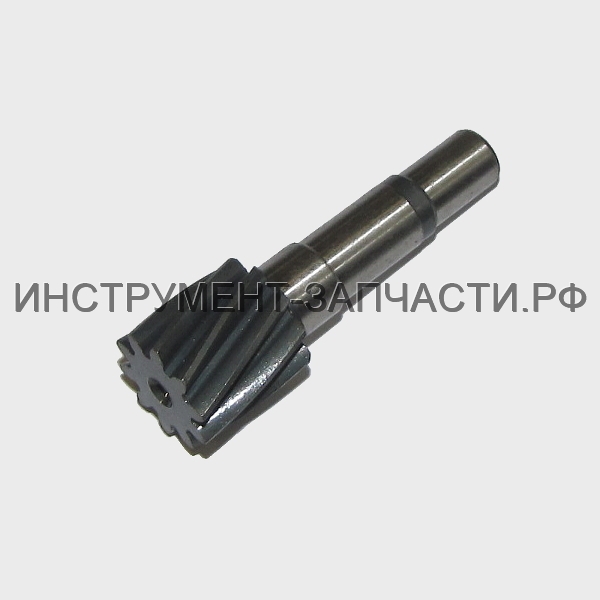

Вал-шестерня промежуточная
В наличии: 1
1
560 ₽
14
Подшипник шариковый 6001 RS
Подшипник шариковый 6001 RS
Подшипник шариковый
6001-2RS(12х32х10)
В наличии: 5
1
170 ₽
14
Подшипник 180101/6001-2RS
Подшипник 180101/6001-2RS
Подшипник шариковый
6001-2RS (12х32х10)
В наличии: 79
1
80 ₽
14*
Не настроено изображение
Подшипник 6001RZ ДП-2000
Замена(аналог) или составная часть для замены поз.14
В наличии: 4
1
260 ₽
14*
Не настроено изображение
Подшипник шариковый 6001Z ДУ-750 ЭР
Замена(аналог) или составная часть для замены поз.14
В наличии: 1
1
140 ₽
14*
Не настроено изображение
Подшипник шариковый H10.5/1200EV
Замена(аналог) или составная часть для замены поз.14
Нет в наличии
1
330 ₽
15
Не настроено изображение
Винт
Torx M4x12
В наличии: 3
4
30 ₽
15*
Не настроено изображение
Винт (М4х10) П-30/900ЭР-2
Замена(аналог) или составная часть для замены поз.15
Нет в наличии
4
10 ₽
15*
Не настроено изображение
Винт М4х12 УШМ-2300М
Замена(аналог) или составная часть для замены поз.15
В наличии: 3
4
10 ₽
15*
Не настроено изображение
Винт М4х14
Замена(аналог) или составная часть для замены поз.15
В наличии: 5
4
40 ₽
16
Не настроено изображение
13453.1582
Крышка редуктора
Нет данных о товаре
1
17
Не настроено изображение
84482.0050
Винт
Torx 4x20
Нет данных о товаре
4
18
Не настроено изображение
Подшипник шариковый 609Z
Подшипник шариковый
609ZZ (9х24х7)
В наличии: 5
1
200 ₽
18
Подшипник 180609/609-2RS
Подшипник 180609/609-2RS
Подшипник шариковый
609-2RS (9х24х7)
В наличии: 144
1
80 ₽
19

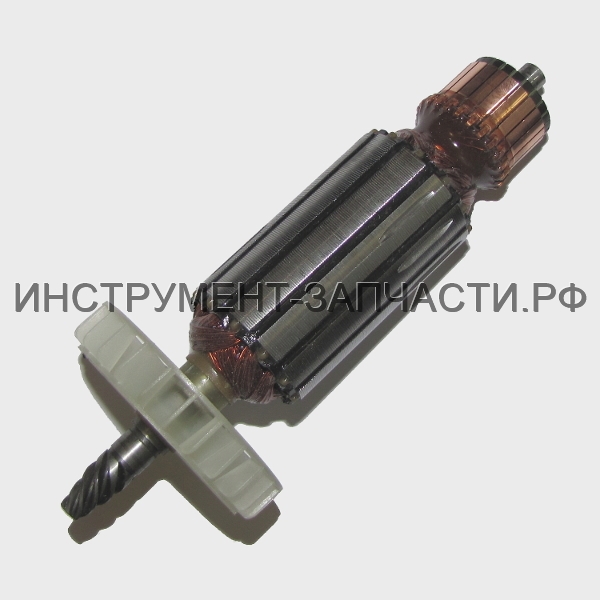

Якорь с вентилятором в сборе
Нет в наличии
1
2,340 ₽
19
Не настроено изображение
Нет в наличии
1
2,650 ₽
20
Не настроено изображение
13436.1019
Корпус редуктора
Нет данных о товаре
1
21
Не настроено изображение
13453.6751
Шайба
Нет данных о товаре
1
22
Подшипник роликовый НК0810 Д-1050Р
Подшипник роликовый НК0810 Д-1050Р
Подшипник игольчатый
HK-0810 (8х12х10)
В наличии: 15
2
240 ₽
23

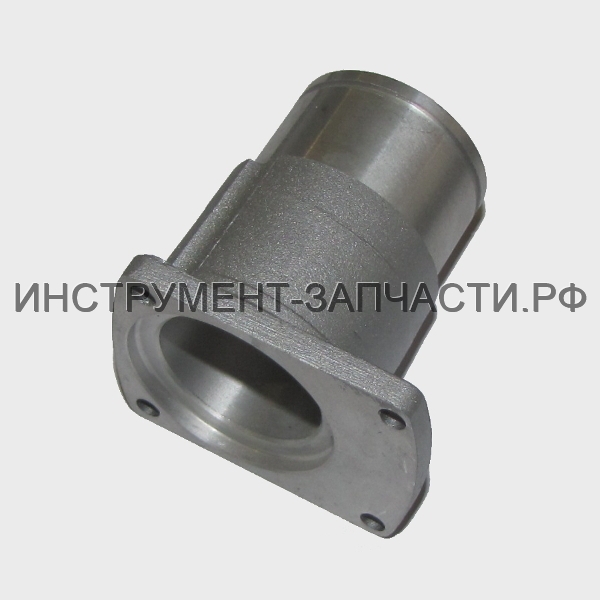

Переходник
В наличии: 1
1
500 ₽
24
Не настроено изображение
Винт
Нет данных о товаре
1
25
Не настроено изображение
13453.3262
Шпиндель
Нет данных о товаре
1
26
Не настроено изображение
13453.3620
Втулка
Нет данных о товаре
1
27
Подшипник шариковый 6000Z Д-550
Подшипник шариковый 6000Z Д-550
Подшипник шариковый
6000ZZ (10х26х8)
В наличии: 9
1
180 ₽
27
Подшипник 180100/6000-2RS
Подшипник 180100/6000-2RS
Подшипник шариковый
6000-2RS (10х26х8)
В наличии: 110
1
80 ₽
27*
Не настроено изображение
Подшипник шариковый 6000-2 RS Р-82ТС
Замена(аналог) или составная часть для замены поз.27
В наличии: 8
1
180 ₽
27*
Не настроено изображение
Подшипник шариковый 6000RZ
Замена(аналог) или составная часть для замены поз.27
Нет в наличии
1
170 ₽
27*
Не настроено изображение
Подшипник шариковый 6000-RT
Замена(аналог) или составная часть для замены поз.27
Нет в наличии
1
180 ₽
27*
Не настроено изображение
Подшипник 6000-2Z
Замена(аналог) или составная часть для замены поз.27
Нет в наличии
1
380 ₽
28

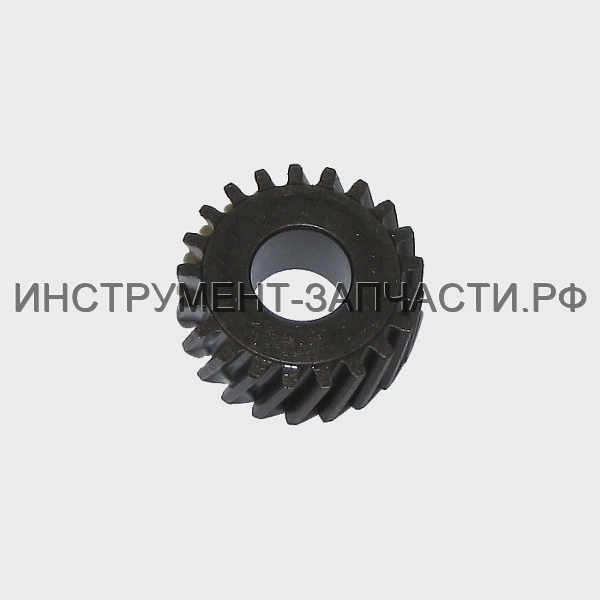

Колесо зубчатое
В наличии: 1
1
320 ₽
29
Не настроено изображение
714203.2028
Кольцо
20x28x4
Нет данных о товаре
1
30
Не настроено изображение
84482.0048
Винт
Torx 4x16
Нет данных о товаре
1
31
Не настроено изображение
13434.1341
Крышка подшипника
Нет данных о товаре
1
33
Не настроено изображение
84907.7248
Винт
Torx M4x8
Нет данных о товаре
2
34
Не настроено изображение
71206.0726
Подшипник шариковый
607ZZ (7х19х6)
Нет данных о товаре
1
34
Подшипник 180607/607-2RS
Подшипник 180607/607-2RS
Подшипник шариковый
607-2RS (7х19х6)
В наличии: 26
1
60 ₽
35
Не настроено изображение
84482.0027
Винт
Torx 3,5x14
Нет данных о товаре
1
36
Не настроено изображение
13434.2611
Диафрагма
Нет данных о товаре
1
37
Щеткодержатель в сборе
В наличии: 3
1
380 ₽
39
Не настроено изображение
13453.3629
Втулка
27,9x22x36,5
Нет данных о товаре
1
40
Не настроено изображение
Кольцо резиновое
Нет данных о товаре
1
41
Не настроено изображение
В наличии: 2
1
60 ₽
42
Не настроено изображение
76357.5049
Регулятор оборотов
Нет данных о товаре
1
43
Не настроено изображение
13453.3871
Винт специальный
М6
Нет данных о товаре
1
44
Не настроено изображение
13434.1721
Втулка
Нет данных о товаре
2
45
Не настроено изображение
84482.0013
Винт
Torx 3x16
Нет данных о товаре
2
46
Не настроено изображение
87080.0411
Шайба
4,5x12x1,2
Нет данных о товаре
2
47
Не настроено изображение
13434.4391
Скоба выключателя
Нет данных о товаре
1
48
Не настроено изображение
75700.0450
Пружина
Нет данных о товаре
1
49
Не настроено изображение
74210.5215
Кольцо
52x1,5
Нет данных о товаре
1
50
Пружина спиральная
Нет в наличии
2
30 ₽
51
Не настроено изображение
87080.0716
Шайба
7x16x0,2
Нет данных о товаре
1
52
Не настроено изображение
87401.0084
Шайба специальная
Ø8
Нет данных о товаре
3
53
Не настроено изображение
00.02.04.04.02
Винт
M8x18, S=6
Нет данных о товаре
3
54
Не настроено изображение
84431.5255
Винт
Torx M4x15
Нет данных о товаре
1
55

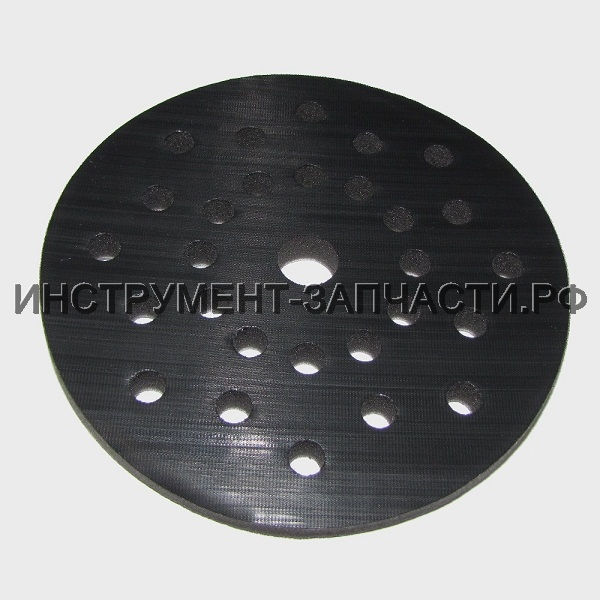

Тарелка Velcro
Нет в наличии
1
1,150 ₽
56

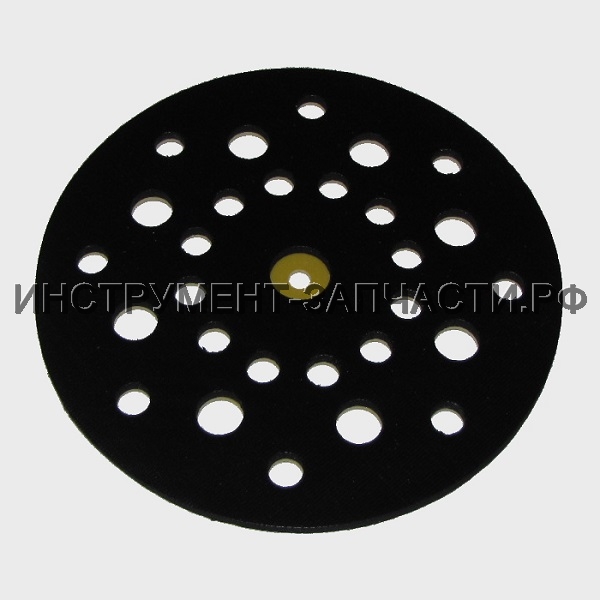

Диск опорный
Нет в наличии
1
2,270 ₽
57

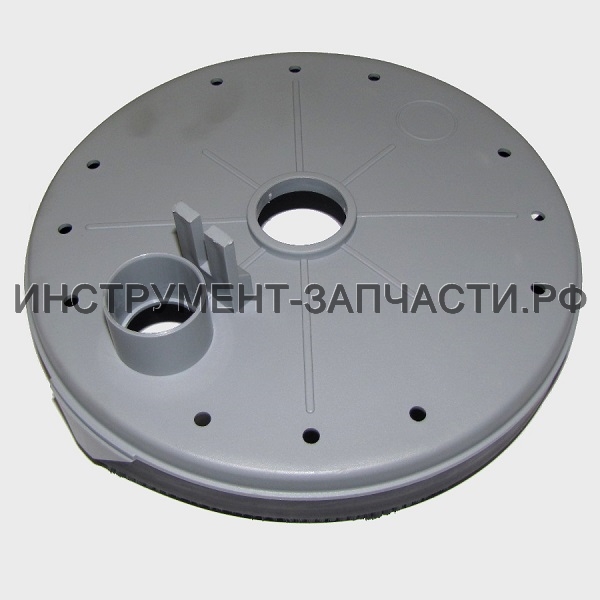

Щетка защитная
Щетка защитная
Кожух защитный шлифкруга с щеткой защитной в сборе
Нет в наличии
1
850 ₽
58
Не настроено изображение
87510.1035
Кольцо стопорное
В35
Нет данных о товаре
1
60
Не настроено изображение
13453.1062
Крышка двигателя
Нет данных о товаре
1
61
Не настроено изображение
87081.0820
Кольцо
8x20x1,5
Нет данных о товаре
1
64
Не настроено изображение
87401.0094
Шайба
A10,5
Нет данных о товаре
1
65
Не настроено изображение
84200.9417
Винт
M10x16
Нет данных о товаре
1
73
Не настроено изображение
13921.4701
Пробка
Нет данных о товаре
1
110
Не настроено изображение
13453.5020
Рукоятка дополнительная
Нет данных о товаре
1
