KMД-120/1200Э-Н (127.*) с 15.09.2010

Миксер Интерскол KMД-120/1200Э-Н (127.*)
Схема актуальна для изделий, у которых серийный номер начинается с 127.
Инструмент снят с производства
Рис. 1
Рис.1
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
1 13926.1011 Корпус редуктора Корпус редуктора
Нет в наличии
1 2,340.00
2
13926.1021
COM_VIRTUEMART_NO_IMAGE_SET Крышка редуктора
Нет данных о товаре
1
3
13926.4020
COM_VIRTUEMART_NO_IMAGE_SET Рычаг переключения скорости
Нет данных о товаре
1
4
13926.4392
COM_VIRTUEMART_NO_IMAGE_SET Суппорт переключателя
Нет данных о товаре
1
5
13926.1062
COM_VIRTUEMART_NO_IMAGE_SET Крышка двигателя
Нет данных о товаре
1
6
13926.4141
COM_VIRTUEMART_NO_IMAGE_SET Кнопка фиксатор
Нет данных о товаре
1
7
75700.0602
COM_VIRTUEMART_NO_IMAGE_SET Пружина
Нет данных о товаре
1
8
13922.9936
COM_VIRTUEMART_NO_IMAGE_SET Якорь с вентилятором
Нет данных о товаре
1
8 13922.9036 Якорь с вентилятором Якорь с вентилятором
В наличии
1
1 2,610.00
9 13926.1441 Прокладка Прокладка
Нет в наличии
1 200.00
10 13926.3221 Колесо зубчатое Колесо зубчатое
Нет в наличии
3 640.00
11 13926.3011 COM_VIRTUEMART_NO_IMAGE_SET Шпиндель правый
Нет в наличии
1 680.00
12 13926.3061 Блок шестерен Блок шестерен
В наличии
3
1 1,230.00
13 13926.3031 Вал-шестерня промежуточная Вал-шестерня промежуточная
Нет в наличии
1 760.00
14 13926.9281 Блок шестерен промежуточный Блок шестерен промежуточный
В наличии
1
1 1,310.00
15
13926.3481
COM_VIRTUEMART_NO_IMAGE_SET Ось переключателя
Нет данных о товаре
1
16
13926.3782
COM_VIRTUEMART_NO_IMAGE_SET Скоба переключателя верхняя
Нет данных о товаре
1
17
13926.3532
COM_VIRTUEMART_NO_IMAGE_SET Скоба переключателя нижняя
Нет данных о товаре
1
18 13926.3012 COM_VIRTUEMART_NO_IMAGE_SET Шпиндель левый
Нет в наличии
1 910.00
19
13926.6851
COM_VIRTUEMART_NO_IMAGE_SET Шайба опорная
Нет данных о товаре
2
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
20 13926.3263 Ось Ось
Нет в наличии
1 650.00
21
87081.1524
COM_VIRTUEMART_NO_IMAGE_SET Шайба
15x24x2
Нет данных о товаре
2
22
13010.6991
COM_VIRTUEMART_NO_IMAGE_SET Шайба компенсационная
Нет данных о товаре
4
23
13926.3701
COM_VIRTUEMART_NO_IMAGE_SET Крышка
Нет данных о товаре
1

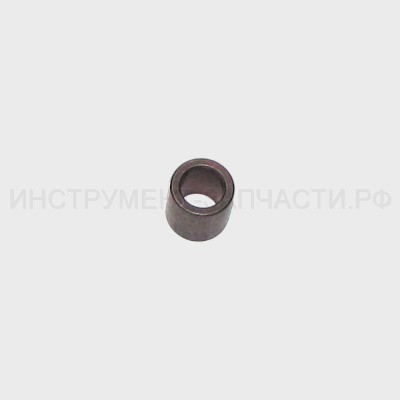

25 13926.3081 COM_VIRTUEMART_NO_IMAGE_SET Втулка
В наличии
2
1 170.00
26
75700.0680
COM_VIRTUEMART_NO_IMAGE_SET Пружина
Нет данных о товаре
2
27
87080.0817
COM_VIRTUEMART_NO_IMAGE_SET Шайба
8x17x2
Нет данных о товаре
2
28 76358.4039 Регулятор оборотов Регулятор оборотов
В наличии
1
1 1,840.00
29
13926.3912
COM_VIRTUEMART_NO_IMAGE_SET Адаптер левый
Нет данных о товаре
1
30 13926.3911 Адаптер правый Адаптер правый
В наличии
1
1 890.00
31 13926.1551 Колпачок защитный Колпачок защитный
В наличии
2
2 30.00
32 13926.1211 Втулка черная Втулка черная
В наличии
1
1 80.00
33 13926.1301 Кольцо опорное Кольцо опорное
В наличии
2
2 200.00
34 75705.2600 Пружина Пружина
В наличии
2
2 50.00
35
13926.7841
COM_VIRTUEMART_NO_IMAGE_SET Насадка смеситель правая
Нет данных о товаре
1
36
13926.3601
COM_VIRTUEMART_NO_IMAGE_SET Шайба
Нет данных о товаре
2
37
87081.2535
COM_VIRTUEMART_NO_IMAGE_SET Кольцо
25x35x2
Нет данных о товаре
2
38
71390.0300
COM_VIRTUEMART_NO_IMAGE_SET Шарик
Ø8
Нет данных о товаре
2
39
13921.9015
COM_VIRTUEMART_NO_IMAGE_SET Корпус двигателя штампованный
Нет данных о товаре
1
39.1
13120.1033
COM_VIRTUEMART_NO_IMAGE_SET Корпус двигателя
Нет данных о товаре
1
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
40
13112.9926
COM_VIRTUEMART_NO_IMAGE_SET Статор в сборе
Нет данных о товаре
1

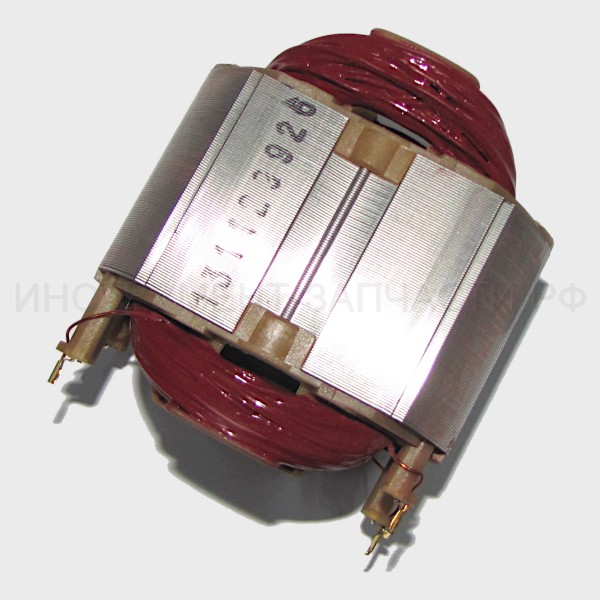

40 13112.9026 COM_VIRTUEMART_NO_IMAGE_SET Статор в сборе
В наличии
1
1 2,740.00
41 13413.2251 Пружина спиральная Пружина спиральная
Нет в наличии
2 30.00

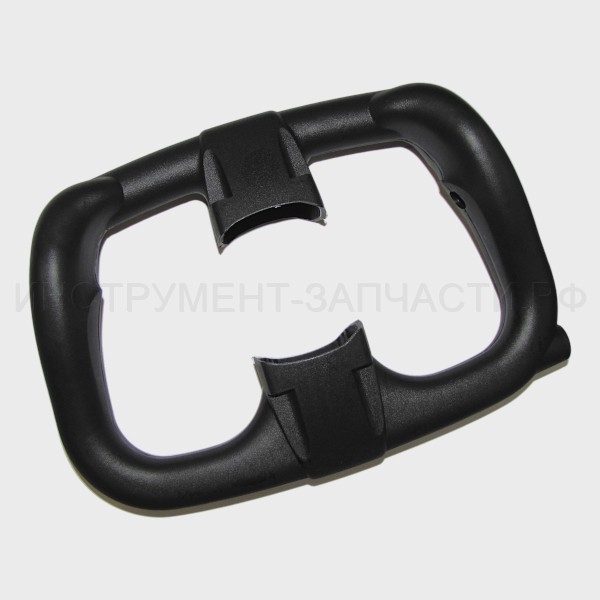

42 13921.9041 COM_VIRTUEMART_NO_IMAGE_SET Ручка в сборе
Рукоятка в сборе
Нет в наличии
1 950.00
43
13024.2611
COM_VIRTUEMART_NO_IMAGE_SET Диафрагма
Нет данных о товаре
1
44
13024.1311
COM_VIRTUEMART_NO_IMAGE_SET Крышка подшипника
Нет данных о товаре
1
45 13528.9112 Щеткодержатель в сб. Щеткодержатель в сб.
Щеткодержатель
В наличии
2
1 180.00
46
13431.4181
COM_VIRTUEMART_NO_IMAGE_SET Трубка защитная шнура
Нет данных о товаре
1
47
10120.4231
COM_VIRTUEMART_NO_IMAGE_SET Планка крепления шнура
Нет данных о товаре
1
48
76755.4101
COM_VIRTUEMART_NO_IMAGE_SET Шнур питания с вилкой
HO5RNF/2x1мм², L=3,1м
Нет данных о товаре
1
49 76327.6028 COM_VIRTUEMART_NO_IMAGE_SET Выключатель
Kedu
В наличии
1
1 250.00
50
13926.7842
COM_VIRTUEMART_NO_IMAGE_SET Насадка смеситель левая
Нет данных о товаре
1
51
83040.0189
COM_VIRTUEMART_NO_IMAGE_SET Штифт
3m6x18
Нет данных о товаре
1
52 00.02.99.02.04 Кольцо стопорное В6 ДУ-1000ЭР Кольцо стопорное В6 ДУ-1000ЭР
Кольцо стопорное
В6
В наличии
127
1 10.00
53
83040.0260
COM_VIRTUEMART_NO_IMAGE_SET Штифт
4m6x20
Нет данных о товаре
1
54
84770.1283
COM_VIRTUEMART_NO_IMAGE_SET Винт
M5x10
Нет данных о товаре
2

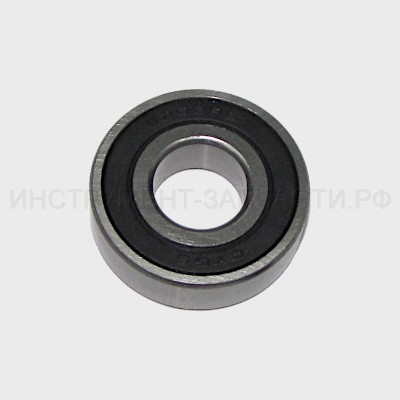

55 00.01.01.01.29 COM_VIRTUEMART_NO_IMAGE_SET Подшипник шариковый 6203RS
Подшипник шариковый
6203-2RS (17х40х12)
В наличии
5
2 220.00
55 6203-2RS Подшипник 180203/6203-2RS Подшипник 180203/6203-2RS
Подшипник шариковый
6203-2RS (17х40х12)
Альтернатива
В наличии
29
2 160.00
57
83000.0197
COM_VIRTUEMART_NO_IMAGE_SET Штифт
3x32
Нет данных о товаре
1
59
84200.9297
COM_VIRTUEMART_NO_IMAGE_SET Винт
M5x30
Нет данных о товаре
4
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
60
74203.2540
COM_VIRTUEMART_NO_IMAGE_SET Кольцо
25x40x5
Нет данных о товаре
2
61
82100.1283
COM_VIRTUEMART_NO_IMAGE_SET Шпонка
5x5x10
Нет данных о товаре
2
62
13413.1601
COM_VIRTUEMART_NO_IMAGE_SET Втулка резиновая
Нет данных о товаре
1
63
13831.5001
COM_VIRTUEMART_NO_IMAGE_SET Конденсатор
0,22mF
Нет данных о товаре
1

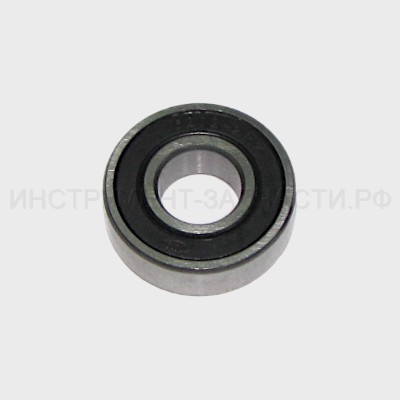

65 00.01.01.01.24 COM_VIRTUEMART_NO_IMAGE_SET Подшипник шариковый 6201ZZ
Подшипник шариковый
6201ZZ (12х32х10)
Нет в наличии
1 290.00
65 6201-2RS Подшипник 180201/6201-2RS Подшипник 180201/6201-2RS
Подшипник шариковый
6201-2RS (12х32х10)
Альтернатива
В наличии
58
1 110.00
66
13410.9075
COM_VIRTUEMART_NO_IMAGE_SET Щётка электрическая
6,3х12
Нет данных о товаре
1
67
13410.9076
COM_VIRTUEMART_NO_IMAGE_SET Щётка электрическая самоотключающаяся
6,3х12
Нет данных о товаре
1

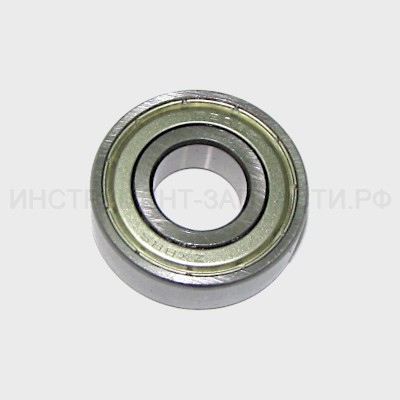

68 00.01.01.01.23 COM_VIRTUEMART_NO_IMAGE_SET Подшипник 608ZZ
Подшипник шариковый
608ZZ (8х22х7)
Нет в наличии
1 140.00
68 608-2RS Подшипник 180608/608-2RS Подшипник 180608/608-2RS
Подшипник шариковый
608-2RS (8х22х7)
Альтернатива
В наличии
89
1 70.00
69
84482.0048
COM_VIRTUEMART_NO_IMAGE_SET Винт
Torx 4x16
Нет данных о товаре
10
70 00.01.02.01.16 Подшипник роликовый НК0709 Подшипник роликовый НК0709
Подшипник игольчатый
HK0709 (7х11х9)
В наличии
22
4 90.00
71
84483.0125
COM_VIRTUEMART_NO_IMAGE_SET Винт
Torx 5x20
Нет данных о товаре
12
72
84483.0129
COM_VIRTUEMART_NO_IMAGE_SET Винт
Torx 5x30
Нет данных о товаре
4
73
84482.0025
COM_VIRTUEMART_NO_IMAGE_SET Винт
Torx 3,5x10
Нет данных о товаре
2
74
84431.5255
COM_VIRTUEMART_NO_IMAGE_SET Винт
Torx M4x15
Нет данных о товаре
3
75 00.01.01.01.75 COM_VIRTUEMART_NO_IMAGE_SET Подшипник шариковый
6202-2RS (15х35х11)
В наличии
2
2 410.00
75 6202-2RS Подшипник 180202/6202-2RS Подшипник 180202/6202-2RS
Подшипник шариковый
6202-2RS (15х35х11)
Альтернатива
В наличии
38
2 110.00
76
84482.0050
COM_VIRTUEMART_NO_IMAGE_SET Винт
Torx 4x20
Нет данных о товаре
2
78 76388.9161 Датчик скорости магнитный Датчик скорости магнитный
Нет в наличии
1 140.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
79 87490.0060 COM_VIRTUEMART_NO_IMAGE_SET Кольцо
Ø6
Нет в наличии
1 20.00
80
74210.0620
COM_VIRTUEMART_NO_IMAGE_SET Кольцо
6x2
Нет данных о товаре
2
81
84770.0011
COM_VIRTUEMART_NO_IMAGE_SET Винт
3x16
Нет данных о товаре
2
82
74210.2318
COM_VIRTUEMART_NO_IMAGE_SET Кольцо
23,52x1,78
Нет данных о товаре
1
83
84483.0136
COM_VIRTUEMART_NO_IMAGE_SET Винт
Torx 5x65
Нет данных о товаре
2
84 84907.8250 COM_VIRTUEMART_NO_IMAGE_SET Винт
Torx M4x10
Нет в наличии
2 20.00
85 13926.1212 Втулка красная Втулка красная
В наличии
1
1 80.00
86
87080.0820
COM_VIRTUEMART_NO_IMAGE_SET Шайба
8x20x0,2
Нет данных о товаре
1
87
87080.0914
COM_VIRTUEMART_NO_IMAGE_SET Шайба
9x15x0,5
Нет данных о товаре
1
