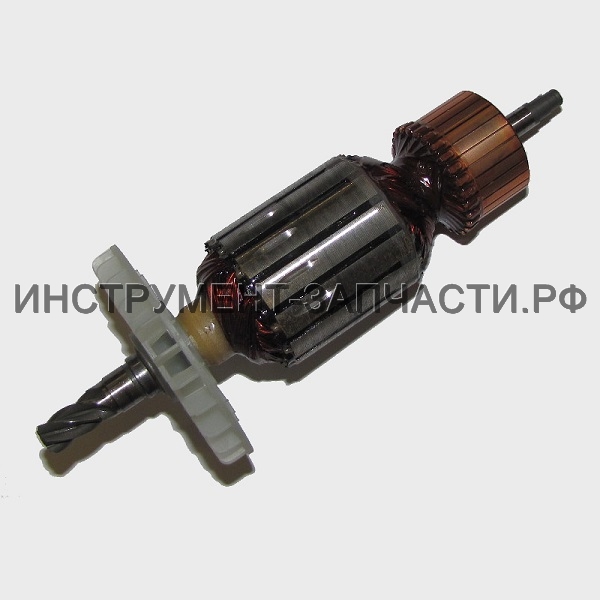

Дмитрий Кущев Схема и запчасти для миксера Интерскол KMД-120/1200Э-Н Схема актуальна для изделий, у которых серийный номер начинается с 127. Инструмент снят с производства Рис. 1 Миксер KMД-120/1200Э-Н (127.*) ЭКСПОРТ: Рис.1 № Изобр. Артикул Наименование Наличие / Резерв Кол.на схеме Цена 1 1 127.03.00.01.0013926.1011 Корпус редуктора Нет данных о товаре 1 2 2 127.03.00.02.0013926.1021 Крышка редуктора Нет данных о товаре 1 3 3 127.03.01.01.0013926.4023 Рычаг переключения скорости Нет данных о товаре 1 4 4 127.03.01.02.0013926.4392 Суппорт переключателя Нет данных о товаре 1 5 5 125.05.00.03.0013926.1062 Крышка двигателя Нет данных о товаре 1 6 6 127.03.01.03.0013926.4141 Кнопка фиксатор Нет данных о товаре 1 7 7 127.03.01.04.0075700.0602 Пружина Нет данных о товаре 1 8 8 127.04.02.00.0013922.9036 Якорь с вентилятором Ø46,5х45 Нет данных о товаре 1 8 8 13922.9036 Якорь с вентилятором Ø46,5х45 В наличии: 1 1 2,660 ₽ 9 9 127.03.00.03.0013926.1441 Прокладка Нет данных о товаре 1 10 10 127.03.00.04.0013926.3221 Колесо зубчатое Нет данных о товаре 3 11 11 127.03.00.05.0013926.3011 Шпиндель правый Нет данных о товаре 1 12 12 127.03.00.06.0013926.3061 Блок шестерен Нет данных о товаре 1 13 13 127.03.00.07.0013926.3031 Вал-шестерня промежуточная Нет данных о товаре 1 14 14 127.03.00.08.0013926.9281 Блок шестерен промежуточный Нет данных о товаре 1 15 15 127.03.01.05.0013926.3481 Ось переключателя Нет данных о товаре 1 16 16 127.03.01.06.0013926.3782 Скоба переключателя верхняя Нет данных о товаре 1 17 17 127.03.01.07.0013926.3532 Скоба переключателя нижняя Нет данных о товаре 1 18 18 127.03.00.09.0013926.3012 Шпиндель левый Нет данных о товаре 1 19 19 127.03.00.10.0013926.6851 Шайба опорная Нет данных о товаре 2 20 20 127.03.00.11.0013926.3263 Ось Нет данных о товаре 1 21 21 127.03.00.12.0087081.1524 Шайба 15x24x2 Нет данных о товаре 2 22 22 125.03.00.11.0013010.6991 Шайба компенсационная Нет данных о товаре 4 23 23 127.03.00.13.0013926.3701 Крышка Нет данных о товаре 1 25 25 127.03.00.140013926.3081 Втулка Нет данных о товаре 1 26 26 127.03.01.08.0075700.0680 Пружина Нет данных о товаре 2 27 27 127.03.00.15.0087080.0817 Шайба 8x17x2 Нет данных о товаре 2 28 28 125.04.05.00.0076358.4039 Регулятор оборотов Нет данных о товаре 1 29 29 127.03.00.16.0013926.3914 Адаптер левый Нет данных о товаре 1 30 30 127.03.00.17.0013926.3913 Адаптер правый Нет данных о товаре 1 31 31 127.05.00.01.0013926.1551 Колпачок защитный Нет данных о товаре 2 32 32 127.05.00.02.0013926.1211 Втулка черная Нет данных о товаре 1 33 33 127.05.00.03.0013926.1301 Кольцо опорное Нет данных о товаре 2 34 34 127.05.00.04.0075705.2600 Пружина Нет данных о товаре 2 35 35 127.02.00.01.0013926.7841 Насадка смеситель правая Нет данных о товаре 1 36 36 127.05.00.05.0013926.3601 Шайба Нет данных о товаре 2 37 37 127.05.00.06.0087081.2535 Кольцо 25x35x2 Нет данных о товаре 2 38 38 00.02.10.11.0071390.0300 Шарик стальной Шарик Шарик 8-60 ГОСТ 3722-81 В наличии: 2 2 60 ₽ 39 39 127.05.00.07.0013921.9014 Корпус двигателя Нет данных о товаре 1 40 40 127.04.01.00.0013112.9026 Статор в сборе Ø80х45 Нет данных о товаре 1 40 40 13112.9026 Статор в сборе Ø80х45 В наличии: 1 1 2,790 ₽ 41 41 125.04.03.03.0013413.2251 Пружина спиральная Нет данных о товаре 2 42 42 125.05.00.02.0013921.9041 Рукоятка в сборе Нет данных о товаре 1 43 43 126.04.00.01.0013024.2611 Диафрагма Нет данных о товаре 1 44 44 125.03.00.01.0013024.1311 Крышка подшипника Нет данных о товаре 1 45 45 126.04.03.00.0013528.9112 Щеткодержатель Нет данных о товаре 1 46 46 125.04.00.03.0013431.4181 Трубка защитная шнура Нет данных о товаре 1 47 47 125.04.00.02.0010120.4231 Планка крепления шнура Нет данных о товаре 1 48 48 00.10.02.03.0276755.4101 Шнур питания с вилкой 2х1,0, 2м Шнур питания с вилкой HO5RN-F/2x1мм², L=3,1м Нет в наличии 1 700 ₽ 48 48* 00.10.02.01.02 Шнур питания с вилкой УШМ-2000 2х1 2м Замена(аналог) или составная часть для замены поз.48 Нет в наличии 1 560 ₽ 49 49 125.04.04.00.0076327.6028 Выключатель Kedu Нет данных о товаре 1 50 50 127.02.00.02.0013926.7842 Насадка смеситель левая Нет данных о товаре 1 51 51 127.03.01.09.0083040.0189 Штифт Штифт 3х18 ГОСТ 24296-93 Нет данных о товаре 1 52 52 00.02.99.02.0487540.1060 Кольцо стопорное В6 ДУ-1000ЭР Кольцо стопорное Кольцо В6.60C2BA ГОСТ 13942-86 В наличии: 124 1 10 ₽ 53 53 127.03.00.18.0083040.0260 Штифт Штифт 4х20 ГОСТ 24296-93 Нет данных о товаре 1 54 54 00.02.04.08.0184770.1283 Винт Винт В2.М5-6gх10.48. ГОСТ 17473-80 Нет данных о товаре 2 55 55 00.01.01.01.2971202.0304 Подшипник шариковый 6203RS Подшипник шариковый 6203-2RS (17х40х12) В наличии: 5 2 240 ₽ 55 55 6203-2RS Подшипник 180203/6203-2RS Подшипник шариковый 6203-2RS (17х40х12) В наличии: 54 2 160 ₽ 55 55* 00.01.01.01.22 Подшипник шариковый 6203 Z Замена(аналог) или составная часть для замены поз.55 В наличии: 1 2 390 ₽ 55 55* 00.01.01.01.59 Подшипник шариковый 6203ZZ Замена(аналог) или составная часть для замены поз.55 В наличии: 5 2 310 ₽ 57 57 127.03.00.19.0083040.0197 Штифт Штифт 3x32 DIN-6325 Нет данных о товаре 1 59 59 127.03.00.20.0084200.9297 Винт Винт В2.М5-6gх30 ГОСТ 17473-80 Нет данных о товаре 4 60 60 127.03.00.21.0074203.2540 Кольцо 25x40x5 Нет данных о товаре 2 61 61 127.03.00.22.0082100.1283 Шпонка 5x5x10 Нет данных о товаре 2 62 62 125.04.00.04.0013413.1601 Втулка резиновая Нет данных о товаре 1 63 63 125.04.00.03.0013831.5001 Конденсатор 0,22mF Нет данных о товаре 1 65 65 00.01.01.01.2471202.0120 Подшипник шариковый 6201ZZ Подшипник шариковый 6201ZZ (12х32х10) Нет в наличии 1 310 ₽ 65 65 6201-2RS Подшипник 180201/6201-2RS Подшипник шариковый 6201-2RS (12х32х10) В наличии: 42 1 110 ₽ 65 65* 2417179 Подшипник 6201 Замена(аналог) или составная часть для замены поз.65 В наличии: 1 1 360 ₽ 65 65* 00.01.01.01.21 Подшипник шариковый 6201Z УШМ-150;2300 Замена(аналог) или составная часть для замены поз.65 В наличии: 3 1 310 ₽ 65 65* 00.01.01.01.30 Подшипник шариковый 6201RS Р-110 Замена(аналог) или составная часть для замены поз.65 В наличии: 8 1 310 ₽ 65 65* 00.01.01.01.41 Подшипник шариковый 6201-2RZ Замена(аналог) или составная часть для замены поз.65 В наличии: 6 1 310 ₽ 65 65* 71202.0135 Подшипник шариковый 6201RS П-45 Замена(аналог) или составная часть для замены поз.65 В наличии: 5 1 340 ₽ 66 66 125.04.03.01.0013410.9075 Щётка электрическая 6,3х12 Нет данных о товаре 1 67 67 125.04.03.02.0013410.9076 Щётка электрическая самоотключающаяся 6,3х12 Нет данных о товаре 1 68 68 00.01.01.01.2371206.0855 Подшипник 608ZZ Подшипник шариковый 608ZZ (8х22х7) Нет в наличии 1 150 ₽ 68 68 608-2RS Подшипник 180608/608-2RS Подшипник шариковый 608-2RS (8х22х7) В наличии: 40 1 70 ₽ 68 68* 00.01.01.01.05 Подшипник шариковый 608Z Замена(аналог) или составная часть для замены поз.68 Нет в наличии 1 190 ₽ 68 68* 00.01.01.01.19 Подшипник 608RS Р-82ТС Замена(аналог) или составная часть для замены поз.68 В наличии: 17 1 190 ₽ 68 68* 00.01.01.01.26 Подшипник шариковый 608RZ УШМ-115;125 Замена(аналог) или составная часть для замены поз.68 Нет в наличии 1 210 ₽ 68 68* 00.01.01.01.58 Подшипник шариковый 608RT Замена(аналог) или составная часть для замены поз.68 Нет в наличии 1 120 ₽ 68 68* 00.01.01.01.65 00.01.01.01.65 Подшипник шариковый 608-2RS Замена(аналог) или составная часть для замены поз.68 В наличии: 4 1 150 ₽ 69 69 00.02.03.03.0584482.0048 Винт Torx 4x16 Винт 2-4х16.04.016 ГОСТ 10621-80 Нет данных о товаре 10 70 70 00.01.02.01.1671372.1079 Подшипник роликовый НК0709 Подшипник игольчатый HK0709 (7х11х9) В наличии: 22 4 100 ₽ 71 71 00.02.03.03.1484483.0125 Винт Torx 5x20 Винт 2-5х20.04.016 ГОСТ 10621-80 Нет данных о товаре 12 72 72 00.02.03.01.5384483.0129 Винт 5x30 Винт Torx 5x30 Винт 2-5х30.04.016 ГОСТ 10621-80 В наличии: 1 4 30 ₽ 73 73 00.02.03.01.0184482.0025 Винт 4х10 ДП-1600 Винт Torx 3,5x10 Винт 2-4х10.04.016 ГОСТ 10621-80 Нет в наличии 2 20 ₽ 74 74 00.02.04.01.2884431.5255 Винт М4х16 МП-100 Э Винт Torx M4x15 Винт В2.М46gх16 ГОСТ 17473-80 В наличии: 3 3 40 ₽ 75 75 00.01.01.01.7571202.0248 Подшипник шариковый 6202-2RS (15х35х11) В наличии: 2 2 440 ₽ 75 75 6202-2RS Подшипник 180202/6202-2RS Подшипник шариковый 6202-2RS (15х35х11) В наличии: 33 2 110 ₽ 76 76 00.02.03.03.1184482.0050 Винт Torx 4x20 Винт 2-4х20.04.016 ГОСТ 10621-80 Нет данных о товаре 2 78 78 125.04.00.06.0076388.9161 Датчик скорости магнитный Нет данных о товаре 1 79 79 125.04.00.05.0087490.0060 Кольцо Ø6 Нет данных о товаре 1 80 80 125.04.00.07.0074210.0620 Кольцо 6x2 Нет данных о товаре 2 81 81 00.02.03.02.0684770.0011 Винт Винт 2-3х16.04.016 ГОСТ 10621-80 Нет данных о товаре 2 82 82 127.03.01.10.0074210.2318 Кольцо 23,52x1,78 Нет данных о товаре 1 83 83 00.02.03.03.0813010.3461 Винт Torx 5x65 Винт 2-5х65.04.016 ГОСТ 10621-80 Нет данных о товаре 2 84 84 00.02.04.01.0184907.8250 Винт М4х10 УШМ-115 Винт Torx M4x10 Винт В2.М4-6gх10.48 ГОСТ 17473-80 В наличии: 19 2 10 ₽ 84 84* 00.02.04.05.03 Винт М4х10 Замена(аналог) или составная часть для замены поз.84 В наличии: 12 2 10 ₽ 85 85 127.05.00.08.0013926.1212 Втулка красная Нет данных о товаре 1 86 86 126.04.02.02.0087080.0820 Шайба 8x20x0,2 Нет данных о товаре 1 87 87 127.03.00.23.0087080.0914 Шайба 9x15x0,5 Нет данных о товаре 1 Кол-во: В корзину
