Схема и запчасти для миксера Интерскол KM-100/1600Э
Схема актуальна для изделий, у которых серийный номер начинается с 408.
Инструмент снят с производства
Рис. 1

Миксер KM-100/1600Э (408.*) ЭКСПОРТ: Рис.1

1
Не настроено изображение
126.03.00.11.00
74203.3038
Кольцо
Ø30xØ37x4
Нет данных о товаре
1
2
Не настроено изображение
00.02.04.01.03
84431.5288
Винт М5х20
Винт
Винт В2.М5-6gх15.68 ГОСТ 17473-80
Нет в наличии
4
20 ₽
3
Не настроено изображение
126.03.00.04.00
13110.3183
Крышка редуктора
Нет данных о товаре
1
4
Не настроено изображение
126.03.00.03.00
13112.3011
Шпиндель
Нет данных о товаре
1
5
Не настроено изображение
125.03.00.02.00
13024.3341
Шпонка сегментная
5х5х12
Нет данных о товаре
1
6
Не настроено изображение
126.05.00.03.00
13922.3601
Заглушка
Нет данных о товаре
1
7
Не настроено изображение
126.03.00.09.00
71100.1301
Втулка
Ø30xØ35x20
Нет данных о товаре
1
8
Не настроено изображение
00.01.04.01.01
71251.0500
Подшипник упорный
51105 (Ø25хØ42х11)
Нет данных о товаре
1
9
Не настроено изображение
00.02.03.03.08
13010.3461
Винт Torx 5x65
Винт 2-5х65.04.016 ГОСТ 10621-80
Нет данных о товаре
2
10
Не настроено изображение
00.02.03.03.12
84481.0142
Винт Torx 5x90
Винт 2-5х90.04.016 ГОСТ 10621-80
Нет данных о товаре
2
11
Не настроено изображение
126.03.00.01.00
13110.1012
Корпус редуктора
Нет данных о товаре
1
12
Не настроено изображение
126.03.01.02.00
13110.9271
Рычаг переключения скорости
Нет данных о товаре
1
13
Не настроено изображение
126.03.01.01.00
13110.3292
Ручка переключения скорости
Нет данных о товаре
1
14
Не настроено изображение
126.03.01.04.00
13033.3311
Пружина
Нет данных о товаре
1
15
Не настроено изображение
126.03.01.03.00
13033.6201
Винт специальный
Нет данных о товаре
1
16
Не настроено изображение
00.01.01.01.75
71202.0248
В наличии: 2
1
520 ₽
16
Подшипник 180202/6202-2RS
Подшипник 180202/6202-2RS
Подшипник шариковый
6202-2RS (15x35x11)
В наличии: 36
1
110 ₽
17
Не настроено изображение
126.03.00.05.00
13110.3022
Колесо зубчатое
Нет данных о товаре
1
18
Кольцо стопорное В15
00.02.99.02.10
87510.1015
Кольцо стопорное В15
Кольцо стопорное
Кольцо В15.60C2BA ГОСТ 13942-86
В наличии: 14
1
20 ₽
19
Не настроено изображение
126.03.00.13.00
13112.1811
Крышка
Нет данных о товаре
1
20
Не настроено изображение
126.03.00.12.00
13923.3921
Ось
Нет данных о товаре
1
21
Не настроено изображение
126.03.00.06.00
13923.9282
Блок шестерен промежуточный в сборе
Z=28
Нет данных о товаре
1
22
Не настроено изображение
125.03.00.11.00
13010.6991
Шайба компенсационная
Нет данных о товаре
4
23
Не настроено изображение
126.03.00.08.00
13020.3052
Блок шестерен средний
Нет данных о товаре
1
24
Не настроено изображение
126.03.00.07.00
13120.3062
Колесо зубчатое
Нет данных о товаре
1
26
Не настроено изображение
125.03.00.14.00
13024.1441
Прокладка
Нет данных о товаре
1
27
Не настроено изображение
125.03.00.15.00
74210.7517
Кольцо
Ø75,92xØ1,78
Нет данных о товаре
1
28
Не настроено изображение
00.02.04.01.28
84431.5255
Винт М4х16 МП-100 Э
Винт
Винт В2.М4-6gх16.48 ГОСТ 17473-80
В наличии: 3
3
40 ₽
29
Не настроено изображение
126.03.00.02.00
13112.1021
Щит промежуточный
Нет данных о товаре
1
30
Не настроено изображение
126.04.02.01.00
13114.2182
Манжета
Нет данных о товаре
1
31
Не настроено изображение
126.03.00.10.00
84483.0136
Сальник
Ø16,5хØ27х3
Нет данных о товаре
1
32
Не настроено изображение
00.01.01.01.24
71202.0120
Подшипник шариковый 6201ZZ
Подшипник шариковый
6201-ZZ (12х32х10)
Нет в наличии
1
370 ₽
32
Подшипник 180201/6201-2RS
Подшипник 180201/6201-2RS
Подшипник шариковый
6201-2RS (12х32х10)
В наличии: 42
1
110 ₽
33
Не настроено изображение
125.03.00.01.00
13024.1311
Крышка подшипника
Нет данных о товаре
1
34
Не настроено изображение
408.04.02.00.00
13923.9033
Якорь с вентилятором
Нет данных о товаре
1
35
Не настроено изображение
00.01.01.01.23
71206.0855
Подшипник 608ZZ
Подшипник шариковый
608ZZ (8х22х7)
Нет в наличии
1
170 ₽
35
Подшипник 180608/608-2RS
Подшипник 180608/608-2RS
Подшипник шариковый
608-2RS (8х22х7)
В наличии: 59
1
70 ₽
36
Не настроено изображение
125.04.00.04.00
13413.1601
Втулка демпфирующая
Нет данных о товаре
1
37
Не настроено изображение
126.04.00.01.00
13024.2611
Диафрагма
Нет данных о товаре
1
38
Не настроено изображение
125.04.00.07.00
74210.0620
Кольцо
6x2
Нет данных о товаре
1
39
Не настроено изображение
125.04.00.05.00
87490.0060
Кольцо
Ø6
Нет данных о товаре
1
40
Не настроено изображение
125.04.00.06.00
76388.9161
Датчик скорости магнитный
Нет данных о товаре
1
41
Не настроено изображение
Винт 5х70 ДП-1200
Шуруп
Шуруп DIN 7996 5x70-Ph-St-Zn
Нет в наличии
2
60 ₽
42
Не настроено изображение
408.04.01.00.00
13923.9023
Статор в сборе
Нет данных о товаре
1
43
Не настроено изображение
126.04.03.00.00
13528.9112
Щеткодержатель в сборе
Нет данных о товаре
1
44
Не настроено изображение
125.04.03.01.00
13410.9075
Щетка электрическая
6,3х12
Нет данных о товаре
1
45
Не настроено изображение
125.04.03.03.00
13413.2251
Пружина спиральная
Нет данных о товаре
2
46
Не настроено изображение
125.04.03.02.00
13410.9076
Щётка электрическая самоотключающаяся
6,3х12
Нет данных о товаре
1
47
Не настроено изображение
00.02.03.03.11
84482.0050
Винт
Винт 2-4х20.04.016 ГОСТ 10621-80
Нет данных о товаре
2
48
Не настроено изображение
126.05.00.01.00
13921.9014
Корпус двигателя
Нет данных о товаре
1
49
Не настроено изображение
408.04.00.01.00
76358.4019
Регулятор оборотов
230V 1600W
Нет данных о товаре
1
50
Не настроено изображение
125.05.00.03.00
13926.1061
Крышка двигателя
Нет данных о товаре
1
51
Не настроено изображение
00.02.03.01.53
84483.0129
Винт 5x30
Винт
Винт 2-5х30.04.016 ГОСТ 10621-80
В наличии: 1
4
30 ₽
52
Не настроено изображение
00.02.03.03.05
84482.0048
Винт
Винт 2-4х16.04.016 ГОСТ 10621-80
Нет данных о товаре
10
53
Не настроено изображение
00.02.03.03.14
84483.0125
Винт
Винт 2-5х20.04.016 ГОСТ 10621-80
Нет данных о товаре
8
Не настроено изображение
125.05.00.02.00
13921.9041
Рукоятка в сборе
Нет данных о товаре
1
54
Не настроено изображение
13921.1042
Рукоятка левая
Нет данных о товаре
1
54a
Не настроено изображение
13921.1041
Рукоятка правая
Нет данных о товаре
1
55
Не настроено изображение
407.04.00.03.00
13921.1041
Конденсатор
0,22mF
Нет данных о товаре
1
56
Не настроено изображение
125.04.04.00.00
13831.5001
Выключатель Kedu
Нет данных о товаре
1
57
Шнур питания с вилкой 2х1,0, 2м
00.10.02.03.02
76327.6028
Шнур питания с вилкой 2х1,0, 2м
Шнур питания с вилкой
HO5RNF/2x1мм², L=3,1м
Нет в наличии
1
840 ₽
58
Не настроено изображение
125.04.00.03.00
13431.4181
Трубка защитная шнура
Нет данных о товаре
1
59
Не настроено изображение
125.04.00.02.00
10120.4231
Планка крепления шнура
Нет данных о товаре
1
60
Не настроено изображение
00.02.03.01.01
10120.4231
Винт 4х10 ДП-1600
Винт
Винт 2-4х10.04.016 ГОСТ 10621-80
Нет в наличии
2
20 ₽
61
Не настроено изображение
127.05.00.01.00
13926.1551
Колпачок защитный
Нет данных о товаре
1
62
Не настроено изображение
127.05.00.02.00
13926.1211
Втулка защитная
Нет данных о товаре
1
63
Не настроено изображение
127.05.00.03.00
13926.1301
Кольцо опорное
Ø25,1xØ36x6
Нет данных о товаре
1
64
Не настроено изображение
127.05.00.04.00
75705.2600
Пружина
Нет данных о товаре
1
65
Не настроено изображение
127.05.00.05.00
13926.3601
Шайба
Ø25,6xØ36x4
Нет данных о товаре
1
66
Не настроено изображение
127.05.00.06.00
87081.2535
Кольцо
Нет данных о товаре
1
67
Не настроено изображение
00.02.10.11.00
71390.0300

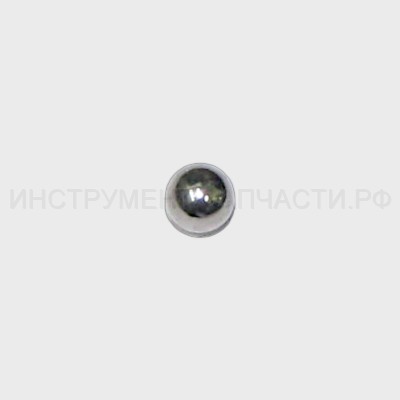

Шарик стальной
Шарик
Шарик 8-60 ГОСТ 3722
В наличии: 2
1
70 ₽
68
Не настроено изображение
127.03.00.17.00
13926.3911
Адаптер быстрозажимной
Нет данных о товаре
1
