Схема и запчасти для миксера Интерскол KM-30/800Э
Схема актуальна для изделий, у которых серийный номер начинается с 125.
Инструмент снят с производства
Рис. 1

Миксер KM-30/800Э (125.*): Рис.1

1
Не настроено изображение
13927.1033
Корпус двигателя
Нет данных о товаре
1
2
Не настроено изображение
13266.9113
Узел щеточный в сборе
Нет данных о товаре
1
3
Не настроено изображение
Нет в наличии
1
1,160 ₽
4
Статор в сборе
В наличии: 2
1
1,450 ₽
5
Не настроено изображение
13927.2611
Диафрагма
Нет данных о товаре
1
6
Не настроено изображение
13927.9933
Якорь с вентилятором
Нет данных о товаре
1
6
Не настроено изображение
Якорь с вентилятором КМ-30/800
Якорь с вентилятором
В наличии: 1
1
1,530 ₽
7
Не настроено изображение
13410.9075
Щетка электрическая
Нет данных о товаре
1
9
Не настроено изображение
13926.1062
Крышка двигателя
Нет данных о товаре
1
10
Не настроено изображение
10120.4231
Планка крепления шнура
Нет данных о товаре
1
11
Не настроено изображение
76755.4101
Шнур питания с вилкой
HO5RNF/2x1мм², L=3,1м
Нет данных о товаре
1
12
Не настроено изображение
13431.4181
Трубка защитная шнура
Нет данных о товаре
1
13
Не настроено изображение
13024.1311
Крышка подшипника
Нет данных о товаре
1
14
Не настроено изображение
13831.5001
Конденсатор
0,22mF
Нет данных о товаре
1
15
Не настроено изображение
Подшипник 608ZZ
Подшипник шариковый
608ZZ (8х22х7)
Нет в наличии
1
170 ₽
15
Подшипник 180608/608-2RS
Подшипник 180608/608-2RS
Подшипник шариковый
608-2RS (8х22х7)
В наличии: 59
1
70 ₽
16
Не настроено изображение
В наличии: 1
1
310 ₽
17
Не настроено изображение
Подшипник шариковый 6201ZZ
Подшипник шариковый
6201ZZ (12х32х10)
Нет в наличии
1
370 ₽
17
Подшипник 180201/6201-2RS
Подшипник 180201/6201-2RS
Подшипник шариковый
6201-2RS (12х32х10)
В наличии: 42
1
110 ₽
18
Не настроено изображение
13927.1021
Щит промежуточный
Нет данных о товаре
1
19
Не настроено изображение
84482.0048
Винт
Torx 4x16
Нет данных о товаре
10
20
Шпонка
В наличии: 1
1
60 ₽
21
Не настроено изображение
13413.1601
Втулка резиновая
Нет данных о товаре
1
22
Не настроено изображение
84483.0125
Винт
Torx 5x20
Нет данных о товаре
8
23
Не настроено изображение
84483.0132
Винт
Torx 5x45
Нет данных о товаре
4
24
Не настроено изображение
84482.0025
Винт
Torx 3,5x10
Нет данных о товаре
2
25
Не настроено изображение
84431.5255
Винт
Torx M4x15
Нет данных о товаре
3
26
Не настроено изображение
84483.0129
Винт
Torx 5x30
Нет данных о товаре
4
27
Не настроено изображение
Нет в наличии
1
20 ₽
28
Не настроено изображение
13927.1011
Корпус редуктора
Нет данных о товаре
1
29
Не настроено изображение
Подшипник 6002RS ДП-2000
Подшипник шариковый
6002-2RS (15х32х9)
В наличии: 5
1
280 ₽
29
Подшипник 180102/6002-2RS
Подшипник 180102/6002-2RS
Подшипник шариковый
6002-2RS (15х32х9)
В наличии: 110
1
70 ₽
30
Не настроено изображение
13010.3621
Втулка
Нет данных о товаре
1
31
Не настроено изображение
В наличии: 2
1
520 ₽
31
Подшипник 180202/6202-2RS
Подшипник 180202/6202-2RS
Подшипник шариковый
6202-2RS (15х35х11)
В наличии: 36
1
110 ₽
32
Кольцо стопорное В15
Кольцо стопорное В15
Кольцо стопорное
В15
В наличии: 14
1
20 ₽
33
Не настроено изображение
13012.3012
Шпиндель
Нет данных о товаре
1
34
Не настроено изображение
13010.3182
Крышка
Нет данных о товаре
1
35
Не настроено изображение
13010.6751
Шайба защитная
Нет данных о товаре
1
36
Не настроено изображение
13010.3751
Сальник
Нет данных о товаре
1
37
Не настроено изображение
В наличии: 1
1
530 ₽
38
Не настроено изображение
13927.9281
Блок шестерен
Нет данных о товаре
1
39
Не настроено изображение
13010.6991
Шайба компенсационная
Нет данных о товаре
2
40

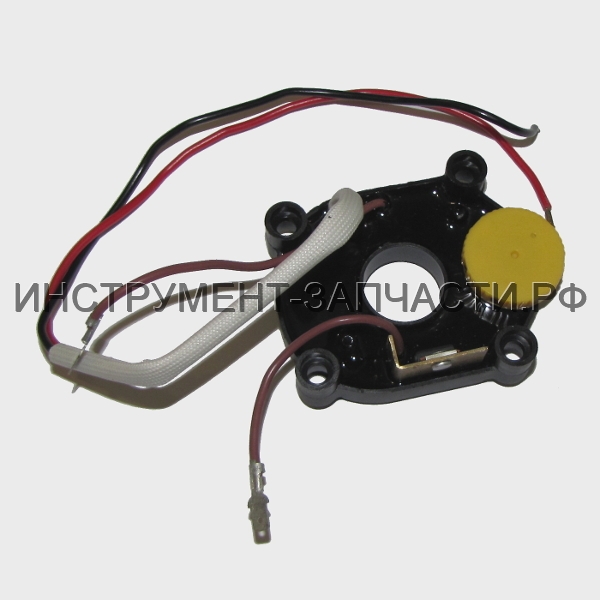

Регулятор оборотов
В наличии: 1
1
1,840 ₽
41
Не настроено изображение
13010.3461
Сальник
Нет данных о товаре
1
42
Не настроено изображение
13127.2183
Втулка
Нет данных о товаре
1
43
Не настроено изображение
13024.1441
Прокладка
Нет данных о товаре
1
44
Не настроено изображение
74210.7517
Кольцо
75,92x1,78
Нет данных о товаре
1
45
Не настроено изображение
13410.9076
Щётка электрическая самоотключающаяся
Нет данных о товаре
1
46
Пружина спиральная
Нет в наличии
2
30 ₽
47
Не настроено изображение
87600.1035
Кольцо
Ø35
Нет данных о товаре
1
48
Датчик скорости магнитный
Нет в наличии
1
140 ₽
49
Не настроено изображение
84483.0134
Винт
Torx 5x55
Нет данных о товаре
2
50
Не настроено изображение
84482.0050
Винт
Torx 4x20
Нет данных о товаре
2
51
Не настроено изображение
87080.0820
Шайба
8x20x0,2
Нет данных о товаре
1
52
Не настроено изображение
74210.0620
Кольцо
6x2
Нет данных о товаре
2
