Схема и запчасти для отбойного молотка Интерскол М-25/1500В
Схема актуальна для изделий, у которых серийный номер начинается с 530.0.1.
Рис. 1

Отбойный молоток М-25/1500В (530.0.1): Рис.1

1
Не настроено изображение
530.02.01.00.00
Букса в сборе
Нет данных о товаре
1
1-1
Не настроено изображение
530.03.03.03.00
Ось
Нет данных о товаре
1
1-2
Не настроено изображение
530.05.03.01.00
Втулка
Нет данных о товаре
1

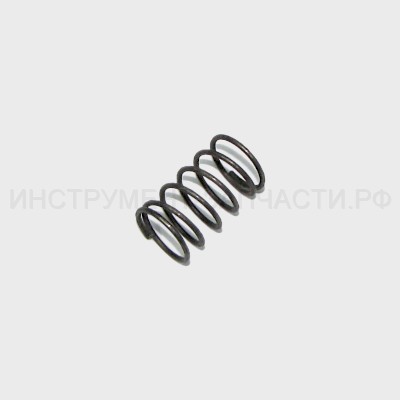

1-3
Не настроено изображение
В наличии: 2
1
40 ₽

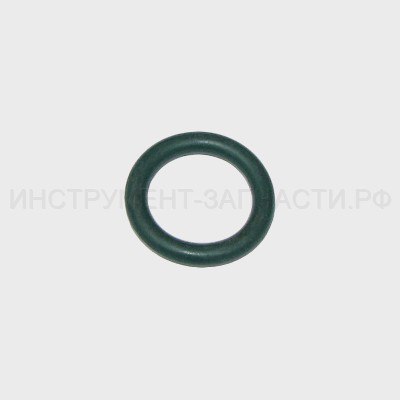

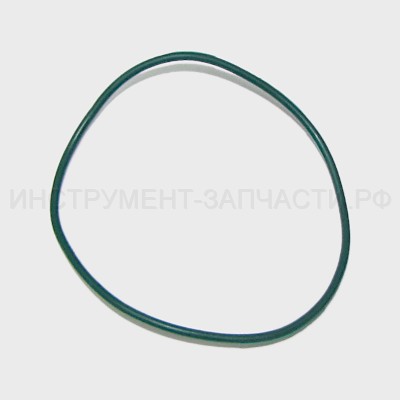

1-4
Не настроено изображение
Кольцо резиновое М-25/1500В (530)
Кольцо резиновое
В наличии: 2
1
40 ₽
1-5
Не настроено изображение
00.02.02.02.51
Шайба простая
d-12мм (аналог 531.05.01.00.08)
Нет данных о товаре
1
1-6
Не настроено изображение
530.05.03.09.00
Втулка крепления
Нет данных о товаре
1
1-7
Не настроено изображение
530.03.02.03.00
Штифт-фиксатор
d418
Нет данных о товаре
1
2
Болт М8х30
Болт М8х30
Винт
M8х30
В наличии: 2
11
40 ₽
3
Не настроено изображение
Шайба гроверная диам.8
Шайба пружинная
Ø8
В наличии: 10
12
50 ₽
4
Не настроено изображение
Кольцо резиновое М-20/1500ЭВ
Кольцо резиновое
В наличии: 4
1
60 ₽
5
Не настроено изображение
530.03.05.02.00
Кольцо противоударное
Нет данных о товаре
1
6
Не настроено изображение
530.05.03.11.00
Втулка позиционирования
Нет данных о товаре
1
7
Не настроено изображение
Кольцо уплотнительное М-25/1500В (530)
Кольцо уплотнительное
В наличии: 2
1
50 ₽
8
Не настроено изображение
530.04.01.03.00
Прокладка резиновая
Нет данных о товаре
1
9
Не настроено изображение
530.05.03.10.00
Втулка
Нет данных о товаре
1

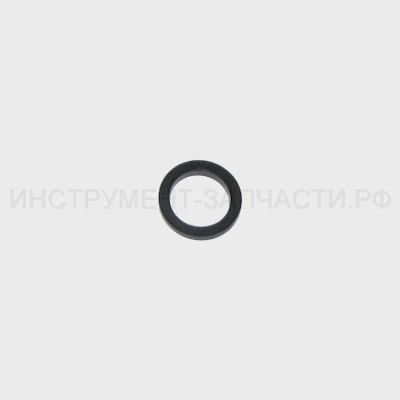

10
Не настроено изображение
В наличии: 2
2
70 ₽
11
Не настроено изображение
530.03.05.03.00
Кольцо противоударное
Нет данных о товаре
1

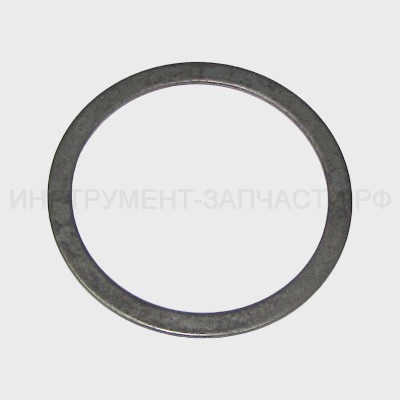

12
Шайба 8х14х0,5/А ЛШМ-900
В наличии: 3
6
30 ₽
13
Не настроено изображение
530.05.01.01.01
Корпус ствола
Нет данных о товаре
1
14
Не настроено изображение
Кольцо уплотнительное М-25/1500В (530)
Кольцо уплотнительное
Seal ring
В наличии: 2
1
40 ₽

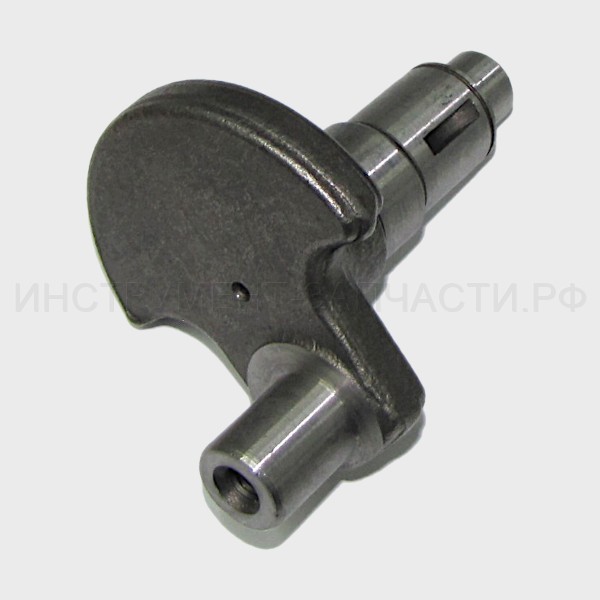

15
Не настроено изображение
В наличии: 1
1
1,420 ₽
16
Не настроено изображение
Кольцо уплотнительное М-25/1500В (530)
Кольцо уплотнительное
Seal ring
В наличии: 2
1
310 ₽

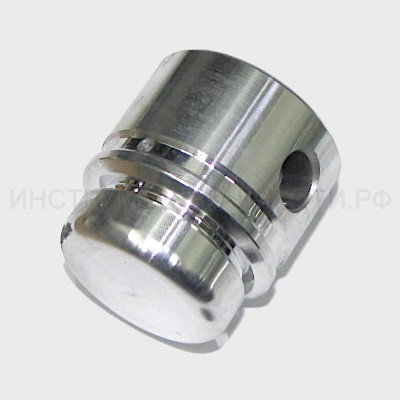

17
Не настроено изображение
В наличии: 2
1
350 ₽

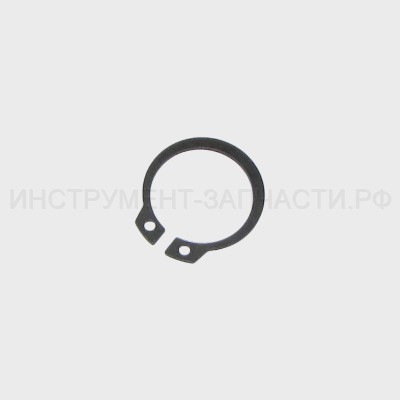

18
Не настроено изображение
В наличии: 2
1
90 ₽

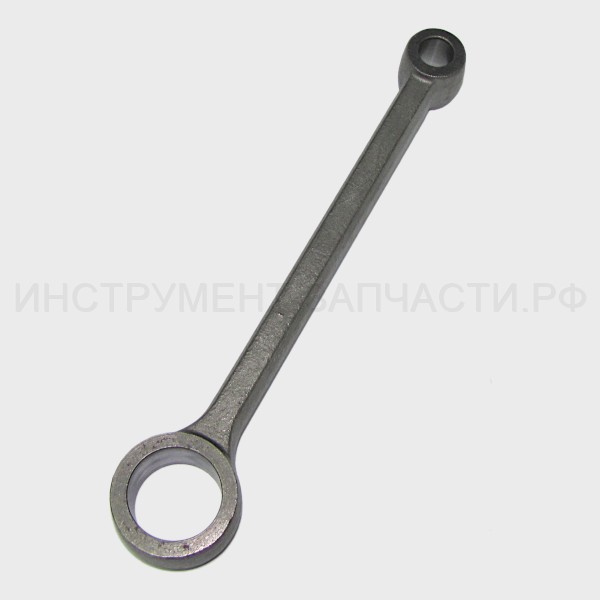

19
Не настроено изображение
В наличии: 1
1
620 ₽
20
Не настроено изображение
00.11.18.20.00
Подшипник игольчатый ZC-NK1820-TS
ZC-NK1820-TS
Нет данных о товаре
1
21
Не настроено изображение
Винт М6х35
Винт
M6х35
Нет в наличии
6
30 ₽
22
Шайба гроверная П-45МЭ
Шайба гроверная П-45МЭ
Шайба гроверная Ø6
Ø6
В наличии: 10
20
30 ₽
23
Шайба 6-11-0,5/Б ДУ-1000ЭР
В наличии: 17
20
40 ₽
24
Не настроено изображение
530.07.05.01.21
Крышка корпуса редуктора
Нет данных о товаре
1
25
Не настроено изображение
Подшипник шариковый 6201Z УШМ-150;2300
Подшипник шариковый 6201.Z
6201.Z (12х32х10)
В наличии: 3
1
370 ₽
26
Не настроено изображение
530.06.05.01.02
Вал-шестерня
z-43; m-1.25
Нет данных о товаре
1
27
Подшипник шариковый 6000Z Д-550
Подшипник шариковый 6000Z Д-550
Подшипник шариковый
6000-2Z (10х26х8)
В наличии: 9
1
220 ₽
27
Не настроено изображение
Подшипник (SKF) 10х26х8
Подшипник шариковый 6000-2Z
6000-2Z (10х26х8) SKF (Италия)
Нет в наличии
1
250 ₽
27
Не настроено изображение
Подшипник 6000-2RSH (SKF) 10х26х8
Подшипник шариковый 6000-2RSH
6000-2RSH (10х26х8) SKF (Италия)
Нет в наличии
1
360 ₽
27
Подшипник 180100/6000-2RS
Подшипник 180100/6000-2RS
Подшипник шариковый 6000-2RS
6000-2RS (10х26х8)
В наличии: 112
1
80 ₽
28
Не настроено изображение
530.03.02.03.02
Штифт
Нет данных о товаре
1
29
Подшипник шариковый 6302 Z
Подшипник шариковый 6302 Z
Подшипник шариковый
6302.2Z (15х42х13)
В наличии: 2
1
800 ₽
29
Подшипник 180302/6302-2RS
Подшипник 180302/6302-2RS
Подшипник шариковый 6302-2RS
6302-2RS (15х42х13)
В наличии: 21
1
130 ₽
30
Не настроено изображение
Кольцо стопорное Ø22, М-25/1500В (530)
Кольцо стопорное
Ø22
В наличии: 2
1
30 ₽
31
Не настроено изображение
530.03.01.03.01
Колесо зубчатое
z-75; m-1.25
Нет данных о товаре
1
32
Не настроено изображение
00.65.01.02.00
Шпонка сегментная
4х6.5х16
Нет данных о товаре
2
33
Не настроено изображение
530.05.01.08.00
Втулка дистанционная
Нет данных о товаре
1
34
Не настроено изображение
530.06.05.11.01
Прокладка крышки верней
Нет данных о товаре
1
35
Не настроено изображение
530.05.01.01.05
Корпус редуктора
Нет данных о товаре
1
36
Подшипник шариковый 6205 Z
Подшипник шариковый 6205 Z
Подшипник шариковый
6205RS (25х52х15)
В наличии: 1
1
520 ₽
36
Подшипник 180205/6205-2RS
Подшипник 180205/6205-2RS
Подшипник шариковый 6205-2RS
6205-2RS (25х52х15)
В наличии: 6
1
240 ₽
37
Не настроено изображение
530.05.01.12.00
Фланец крепления
Нет данных о товаре
1
38
Не настроено изображение
Шайба гроверная ЛШМ-900
Шайба гроверная Ø5
Ø5
В наличии: 1
4
20 ₽
39
Не настроено изображение
Винт М5х12
Винт
М5х12
В наличии: 2
4
20 ₽

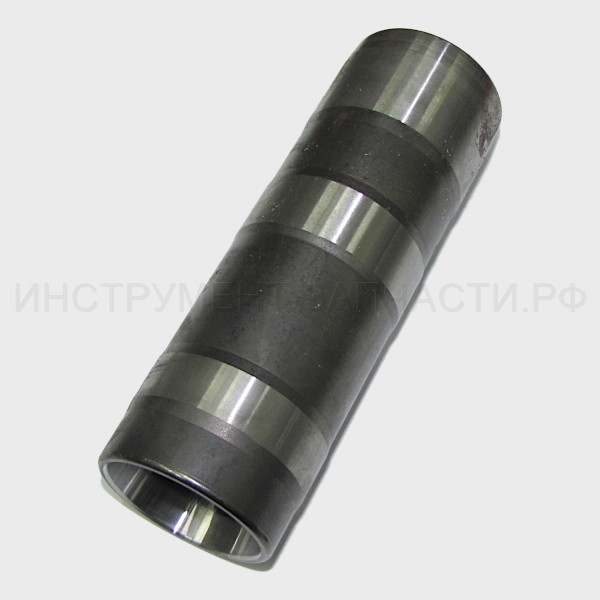

40
Не настроено изображение
В наличии: 1
1
800 ₽
41
Не настроено изображение
530.06.05.01.11
Прокладка вала
Нет данных о товаре
1
42
Не настроено изображение
00.01.01.21.07
Подшипник шариковый
6902RS (28х15х7)
Нет данных о товаре
2
43
Не настроено изображение
531.05.03.00.00
Корпус двигателя
Нет данных о товаре
1
44
Не настроено изображение
Статор
Ø94мм; h-45мм
В наличии: 1
1
2,690 ₽
45
Не настроено изображение
531.05.03.07.00
Трубка термоусадочная
Нет данных о товаре
4
46
Не настроено изображение
531.05.03.08.00
Штеккер
d-7мм; L-25мм
Нет данных о товаре
4
47
Не настроено изображение
531.05.03.06.00
Дефлектор
Нет данных о товаре
1
48
Не настроено изображение
Винт 5х75
Винт саморез
ST4.8х78 (ST5х75)
В наличии: 2
2
40 ₽
49
Не настроено изображение
530.12.05.01.01
Якорь
Ø53.2мм; L-45мм
Нет данных о товаре
1
50
Не настроено изображение
Щеткодержатель М-20/1500ЭВ
Щеткодержатель
Замена 531.05.03.09.02
В наличии: 2
2
140 ₽
51
Не настроено изображение
Винт 4х10 ДП-1600
Винт саморез
ST3.9х10
Нет в наличии
4
20 ₽
52
Не настроено изображение
Щетка электрическая М-20/1500ЭВ
Щетка электрическая
6.4х16х26мм (замена 531.05.03.09.03)
В наличии: 8
2
110 ₽
53
Не настроено изображение
Пружина ленточная М-32/2000В (531)
Пружина ленточная
В наличии: 1
2
30 ₽
54
Не настроено изображение
Обойма щеткодержателя М-20/1500ЭВ
Обойма щеткодержателя
Замена 531.05.03.09.05
В наличии: 2
2
120 ₽
55
Не настроено изображение
531.05.03.09.01
Корпус щеткодержателя
Нет данных о товаре
1
56
Не настроено изображение
00.02.04.02.22
Винт M6х20
M6х20 (Головка 6-гранная)
Нет данных о товаре
6
57
Не настроено изображение
531.05.03.09.00
Втулка
Нет данных о товаре
1
58
Подшипник шариковый 6201RS Р-110
Подшипник шариковый 6201RS Р-110
Подшипник шариковый
6201.RS (12х32х10)
В наличии: 8
1
370 ₽
58
Не настроено изображение
Подшипник 6201-2RSH (SKF) 12х32х10
Подшипник шариковый 6201-2RSH
6201-2RSH (12х32х10) SKF (Италия)
Нет в наличии
1
390 ₽
58
Подшипник 180201/6201-2RS
Подшипник 180201/6201-2RS
Подшипник шариковый 6201-2RS
6201-2RS (12х32х10)
В наличии: 45
1
110 ₽
59
Не настроено изображение
531.05.01.00.09
Плита опорная
Нет данных о товаре
1
60
Винт 4х12
Винт 4х12
Винт саморез
SТ4.2х12 (ST4х12)
В наличии: 17
2
10 ₽
61
Не настроено изображение
531.05.01.00.07
Крыльчатка
Нет данных о товаре
1
62
Не настроено изображение
00.02.02.02.51
Шайба простая
d-12мм (аналог 531.05.01.00.08)
Нет данных о товаре
1
63
Не настроено изображение
Гайка
М12х1
В наличии: 5
1
30 ₽
64
Не настроено изображение
530.02.01.01.02
Кольцо уплотнительное
Нет данных о товаре
1
65
Не настроено изображение
Сальник М-25/1500В
Сальник
30мм
В наличии: 5
1
30 ₽
66
Не настроено изображение
530.07.05.01.22
Крышка корпуса нижняя
Нет данных о товаре
1
67
Не настроено изображение
530.06.05.11.02
Прокладка крышки нижней
Нет данных о товаре
1
68
Не настроено изображение
530.06.05.05.00
Крышка
Нет данных о товаре
1
69
Не настроено изображение
Винт 5х16
Винт саморез
ST5.0х16
Нет в наличии
4
50 ₽
70
Не настроено изображение
530.03.03.02.00
Кольцо резиновое
Нет данных о товаре
1
71
Не настроено изображение
Винт М4х14
Винт
М4х14
В наличии: 5
1
50 ₽
72
Не настроено изображение
00.02.04.02.30
Винт
6-гран., M6х40
Нет данных о товаре
2
73
Гайка М8 УШМ-2300М
Гайка М8 УШМ-2300М
Гайка стопорная
M8
В наличии: 1
2
30 ₽
74
Не настроено изображение
530.05.00.01.00
Основание рукоятки задней
Нет данных о товаре
1
75
Не настроено изображение
530.05.01.03.00
Пружина амортизатора
Нет данных о товаре
2
76
Не настроено изображение
530.06.01.04.00
Основание пружины
Нет данных о товаре
1
77
Не настроено изображение
530.02.01.01.08
Болт специальный
Нет данных о товаре
2
78
Не настроено изображение
530.07.05.02.00
Чехол пылезащитный
Нет данных о товаре
1
79
Не настроено изображение
Болт М6х30
Винт
6-гран., M6х30
В наличии: 5
6
30 ₽
80
Не настроено изображение
00.10.01.04.54
Выключатель
FA 2-10/2W2 10(10)A Hua an/Chang Long
Нет данных о товаре
1
81
Не настроено изображение
530.07.05.02.01
Ручка
Нет данных о товаре
1
82
Не настроено изображение
Винт ST3.9х16
Винт саморез
ST3.9х16
В наличии: 5
6
10 ₽
83
Винт 4Х30 УШМ-115
Винт 4Х30 УШМ-115
Винт саморез
ST3.9х30 (ST4х30)
В наличии: -2
1
20 ₽
84
Не настроено изображение
531.05.03.02.01
Болт
Нет данных о товаре
2
85
Не настроено изображение
531.05.03.02.00
Крышка щеткодержателя правая
Нет данных о товаре
1
86
Не настроено изображение
531.05.03.01.00
Крышка щеткодержателя левая
Нет данных о товаре
1
87
Не настроено изображение
Колодка клеммная в сборе
Колодка клеммная
Нет в наличии
2
60 ₽
88
Не настроено изображение
530.04.07.02.01
Корпус алюминиевый
Нет данных о товаре
2
89
Не настроено изображение
Планка фиксации шнура П-26/800ЭР
Планка фиксации шнура
Нет в наличии
1
20 ₽
90
Шнур питания с вилкой 2х1,0, 2м
Шнур питания с вилкой 2х1,0, 2м
Шнур питания с вилкой
HO7RN-F 2х1мм²; L=4м
В наличии: 2
1
1,200 ₽
91
Не настроено изображение
530.05.03.04.00
Втулка защитная шнура
Нет данных о товаре
1
92
Гайка М8 УШМ-2300М
Гайка М8 УШМ-2300М
Гайка М8х1
М8х1
В наличии: 1
2
30 ₽
93
Не настроено изображение
530.07.05.01.09
Скоба
Нет данных о товаре
1
94
Не настроено изображение
530.08.05.01.05
Рукоятка дополнительная
Нет данных о товаре
1
95
Не настроено изображение
00.05.01.02.12
Винт
М8х16
Нет данных о товаре
2
96
Не настроено изображение
441.05.01.06.00
Сальник
Замена 531.04.02.02.00
Нет данных о товаре
1
