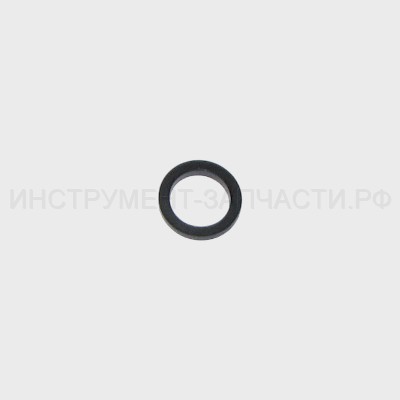

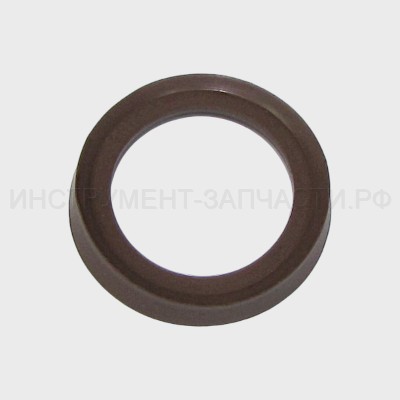

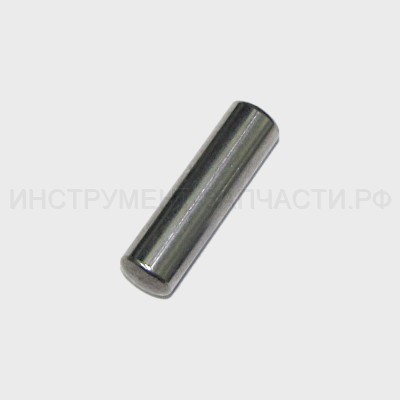

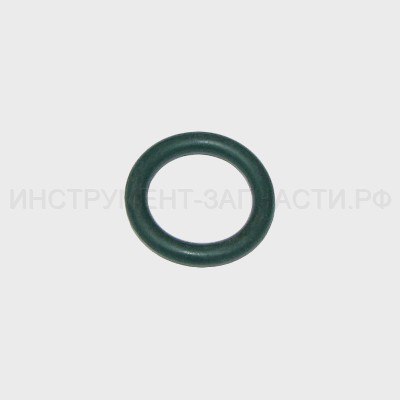

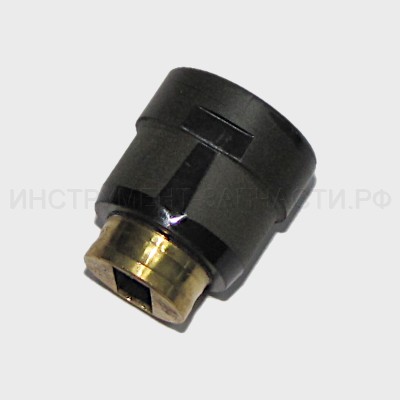

Дмитрий Кущев Схема и запчасти для отбойного молотка Интерскол М-25/1500В Схема актуальна для изделий, у которых серийный номер начинается с 530. Рис. 1 Отбойный молоток М-25/1500В (530.*): Рис.1 № Изобр. Артикул Наименование Наличие / Резерв Кол.на схеме Цена 1 1 530.02.01.00.00 Букса в сборе М-25/1500В (530) Букса в сборе Нет в наличии 1 3,350 ₽ 1-1 1-1 530.03.03.03.00 Ось М-25/1500В (530) Ось Нет в наличии 1 330 ₽ 1-2 1-2 530.05.03.01.00 Втулка Нет данных о товаре 1 1-3 1-3 530.02.01.04.00 Пружина М-25/1500В (530) Пружина В наличии: 2 1 30 ₽ 1-4 1-4 530.03.00.04.00 Кольцо резиновое М-25/1500В (530) Кольцо резиновое В наличии: 2 1 40 ₽ 1-5 1-5 531.05.01.00.08 Шайба Нет данных о товаре 1 1-6 1-6 530.05.03.09.00 Втулка крепления Нет данных о товаре 1 1-7 1-7 530.03.02.03.00 Штифт-фиксатор Ø4x18, М-25/1500В (530) Штифт-фиксатор Ø4х18 Нет в наличии 1 60 ₽ 2 2 00.02.04.04.12 Болт М8х30 Винт M8х30 В наличии: 2 7 40 ₽ 3 3 00.02.02.01.08 Шайба гроверная диам.8 Шайба гроверная Ø8 Ø8 В наличии: 10 12 30 ₽ 4 4 530.02.01.01.00 Кольцо уплотнительное Нет данных о товаре 1 5 5 530.03.05.02.00 Кольцо противоударное М-25/1500В (530) Кольцо противоударное Нет в наличии 1 140 ₽ 6 6 530.05.03.11.00 Втулка позиционирования М-25/1500В (530) Втулка позиционирования Нет в наличии 1 330 ₽ 7 7 530.02.01.01.01 Кольцо уплотнительное М-25/1500В (530) Кольцо уплотнительное В наличии: 2 1 50 ₽ 8 8 530.04.01.03.00 Прокладка резиновая М-25/1500В (530) Прокладка резиновая Нет в наличии 1 60 ₽ 9 9 530.05.03.10.00 Втулка М-25/1500В (530) Втулка Нет в наличии 1 370 ₽ 10 10 530.05.01.10.00 Прокладка М-25/1500В (530) Прокладки В наличии: 2 2 60 ₽ 11 11 530.03.05.03.00 Кольцо противоударное М-25/1500В (530) Кольцо противоударное Нет в наличии 1 100 ₽ 12 12 00.05.01.02.00 Винт М8х34 Нет данных о товаре 4 13 13 530.05.01.11.00 Шайба Ø8 Нет данных о товаре 4 14 14 530.05.01.01.00 Корпус Нет в наличии 1 3,500 ₽ 15 15 530.02.01.01.06 Кольцо уплотнительное М-25/1500В (530) Кольцо уплотнительное Seal ring В наличии: 2 1 40 ₽ 16 16 530.03.01.01.00 Цилиндр М-25/1500В (530) Цилиндр В наличии: 1 1 1,260 ₽ 17 17 530.02.01.01.14 Кольцо уплотнительное М-25/1500В (530) Кольцо уплотнительное Seal ring В наличии: 2 1 260 ₽ 18 18 530.04.01.07.00 Поршень Ø45, М-25/1500В (530) Поршень В наличии: 2 1 290 ₽ 19 19 530.04.01.08.00 Палец М-25/1500В (530) Палец В наличии: 2 1 80 ₽ 20 20 00.04.38.02.06 Винт М6х50 Винт М6х50 Нет в наличии 6 20 ₽ 21 21 00.02.02.01.06 Шайба гроверная П-45МЭ Шайба гроверная Ø6 Ø6 В наличии: 10 12 30 ₽ 22 22 530.07.05.01.01 Крышка коробки передач М-25/1500В (530) Крышка коробки передач Нет в наличии 1 810 ₽ 23 23 530.06.05.01.00 Вал-шестерня в сборе М-25/1500В (530) Вал-шестерня в сборе В наличии: 1 1 1,390 ₽ 23-1 23-1 00.01.01.01.21 Подшипник шариковый 6201Z УШМ-150;2300 Подшипник шариковый 6201.Z 6201.Z (12х32х10) В наличии: 3 1 310 ₽ 23-1 23-1 6201-2Z Подшипник (SKF) 12х32х10 Подшипник шариковый 6201-2Z 6201-2Z (12х32х10) SKF (Италия) Нет в наличии 1 320 ₽ 23-1 23-1 6201-2RSH Подшипник 6201-2RSH (SKF) 12х32х10 Подшипник шариковый 6201-2RSH 6201-2RSH (12х32х10) SKF (Италия) Нет в наличии 1 390 ₽ 23-1 23-1 6201-2RS Подшипник 180201/6201-2RS Подшипник шариковый 6201-2RS 6201-2RS (12х32х10) В наличии: 63 1 110 ₽ 23-1 23-1* 2417179 Подшипник 6201 Замена(аналог) или составная часть для замены поз.23-1 В наличии: 1 1 360 ₽ 23-1 23-1* 00.01.01.01.24 Подшипник шариковый 6201ZZ Замена(аналог) или составная часть для замены поз.23-1 Нет в наличии 1 310 ₽ 23-1 23-1* 00.01.01.01.30 Подшипник шариковый 6201RS Р-110 Замена(аналог) или составная часть для замены поз.23-1 В наличии: 8 1 310 ₽ 23-1 23-1* 00.01.01.01.41 Подшипник шариковый 6201-2RZ Замена(аналог) или составная часть для замены поз.23-1 В наличии: 6 1 310 ₽ 23-1 23-1* 71202.0135 Подшипник шариковый 6201RS П-45 Замена(аналог) или составная часть для замены поз.23-1 В наличии: 5 1 340 ₽ 23-2 23-2 530.06.05.01.01 Вал-шестерня Z=43/43; m-1,25, М-25/1500В (530) Вал-шестерня Нет в наличии 1 710 ₽ 23-3 23-3 00.11.60.01.00 Подшипник шариковый 6001 (12х28х8) Подшипник шариковый 6001 6001(12х28х8) Нет в наличии 1 190 ₽ 23-3 23-3 6001-2RS Подшипник 180101/6001-2RS Подшипник шариковый 6001-2RS 6001-2RS (12х28х8) В наличии: 70 1 80 ₽ 24 24 530.03.02.03.01 Штифт Нет данных о товаре 4 25 25 530.05.01.01.03 Крышка средняя М-25/1500В (530) Крышка средняя Нет в наличии 1 700 ₽ 26 26 00.11.63.02.00 Подшипник шариковый 6302 6302 (15х42х13) Нет в наличии 1 330 ₽ 26 26 6001-2RSH Подшипник 6001-2RSH (SKF) 12х28х8 Подшипник шариковый 6001-2RSH 6001-2RSH (12х28х8) SKF (Италия) В наличии: 6 1 340 ₽ 26 26 6001-2RS Подшипник 180101/6001-2RS Подшипник шариковый 6001-2RS 6001-2RS (12х28х8) В наличии: 70 1 80 ₽ 27 27 530.05.01.04.00 Кольцо стопорное Ø22, М-25/1500В (530) Кольцо стопорное Ø22 В наличии: 2 1 30 ₽ 28 28 530.03.01.03.00 Колесо зубчатое Z=73; m-1,25, М-25/1500В (530) Колесо зубчатое В наличии: 1 1 580 ₽ 29 29 530.05.01.08.00 Втулка дистанционная М-25/1500В (530) Втулка дистанционная Нет в наличии 1 50 ₽ 30 30 530.06.05.01.00 Вал-шестерня в сборе М-25/1500В (530) Прокладка уплотнительная В наличии: 1 1 1,390 ₽ 31 31 00.11.62.05.00 Подшипник шариковый 6205 6205 В наличии: 1 1 440 ₽ 31 31 6205-2RS Подшипник 180205/6205-2RS Подшипник шариковый 6205-2RS 6205-2RS (25х52х15) В наличии: 5 1 240 ₽ 32 32 530.05.01.12.00 Фланец крепления М-25/1500В (530) Фланец крепления Нет в наличии 1 80 ₽ 33 33 00.02.02.01.05 Шайба гроверная ЛШМ-900 Шайба гроверная Ø5 Ø5 В наличии: 1 8 20 ₽ 34 34 00.02.04.01.14 Винт М5х12 Винт М5х12 В наличии: 2 8 20 ₽ 35 35 00.65.01.02.00 Шпонка сегментная 4х6.5х16 Шпонка сегментная 4х6.5х16 Нет в наличии 2 30 ₽ 36 36 530.04.02.01.00 Кривошип М-25/1500В (530) Кривошип В наличии: 1 1 750 ₽ 37 37 00.11.18.20.00 Подшипник игольчатый ZC-NK1820-TS ZC-NK1820-TS Нет в наличии 1 290 ₽ 38 38 530.03.00.03.00 Шатун М-25/1500В (530) Шатун В наличии: 1 1 520 ₽ 39 39 530.06.05.01.11 Прокладка вала Нет данных о товаре 1 40 40 00.01.01.01.22 Подшипник шариковый 6203 Z Подшипник шариковый 6203.2Z 6203.2Z (17х40х12) В наличии: 1 1 390 ₽ 40 40 6203-2Z Подшипник (SKF) 17х40х12 Подшипник шариковый 6203-2Z 6203-2Z (17х40х12) SKF (Италия) Нет в наличии 1 440 ₽ 40 40 6203-2RSH Подшипник 6203-2RSH (SKF) 17х40х12 Подшипник шариковый 6203-2RSH 6203-2RSH (17х40х12) SKF (Италия) Нет в наличии 1 430 ₽ 40 40 6203-2RS Подшипник 180203/6203-2RS Подшипник шариковый 6203-2RS 6203-2RS (17х40х12) В наличии: 44 1 160 ₽ 40 40* 00.01.01.01.29 Подшипник шариковый 6203RS Замена(аналог) или составная часть для замены поз.40 В наличии: 5 1 240 ₽ 40 40* 00.01.01.01.59 Подшипник шариковый 6203ZZ Замена(аналог) или составная часть для замены поз.40 В наличии: 5 1 310 ₽ 41 41 530.12.05.01.00 Якорь с вентилятором В наличии: 1 1 3,150 ₽ 42 42 530.07.05.01.03 Дефлектор Нет данных о товаре 1 43 43 00.04.24.06.01 Винт Нет данных о товаре 2 44 44 530.12.05.02.00 Статор В наличии: 1 1 2,530 ₽ 45 45 530.05.01.02.02 Пружина медная М-25/1500В (530) Пружина медная В наличии: 2 2 50 ₽ 46 46 530.03.08.01.00 Шайба Нет данных о товаре 1 47 47 00.01.01.01.21 Подшипник шариковый 6201Z УШМ-150;2300 Подшипник шариковый 6201.Z 6201.Z (12х32х10) В наличии: 3 1 310 ₽ 47 47 6201-2Z Подшипник (SKF) 12х32х10 Подшипник шариковый 6201-2Z 6201-2Z (12х32х10) SKF (Италия) Нет в наличии 1 320 ₽ 47 47 6201-2RSH Подшипник 6201-2RSH (SKF) 12х32х10 Подшипник шариковый 6201-2RSH 6201-2RSH (12х32х10) SKF (Италия) Нет в наличии 1 390 ₽ 47 47 6201-2RS Подшипник 180201/6201-2RS Подшипник шариковый 6201-2RS 6201-2RS (12х32х10) В наличии: 63 1 110 ₽ 47 47* 2417179 Подшипник 6201 Замена(аналог) или составная часть для замены поз.47 В наличии: 1 1 360 ₽ 47 47* 00.01.01.01.24 Подшипник шариковый 6201ZZ Замена(аналог) или составная часть для замены поз.47 Нет в наличии 1 310 ₽ 47 47* 00.01.01.01.30 Подшипник шариковый 6201RS Р-110 Замена(аналог) или составная часть для замены поз.47 В наличии: 8 1 310 ₽ 47 47* 00.01.01.01.41 Подшипник шариковый 6201-2RZ Замена(аналог) или составная часть для замены поз.47 В наличии: 6 1 310 ₽ 47 47* 71202.0135 Подшипник шариковый 6201RS П-45 Замена(аналог) или составная часть для замены поз.47 В наличии: 5 1 340 ₽ 48 48 530.03.08.01.08 Шайба волнистая М-25/1500В (530) Шайба волнистая В наличии: 2 1 20 ₽ 49 49 530.07.05.01.00 Корпус мотора М-25/1500В (530) Корпус мотора Нет в наличии 1 570 ₽ 50 50 530.05.01.01.04 Корпус редуктора М-25/1500В (530) Корпус редуктора Нет в наличии 1 4,040 ₽ 51 51 530.06.05.19.00 Прокладка уплотнительная М-25/1500В (530) Прокладка уплотнительная В наличии: 2 1 40 ₽ 52 52 530.06.05.06.00 Крышка картера Нет данных о товаре 1 53 53 00.02.02.01.04 Шайба гроверная ДУ-1000ЭР Шайба гроверная Ø4 Ø4 В наличии: 27 8 20 ₽ 54 54 00.02.04.01.01 Винт М4х10 УШМ-115 Винт M4х10 В наличии: 5 8 10 ₽ 54 54* 00.02.04.05.03 Винт М4х10 Замена(аналог) или составная часть для замены поз.54 В наличии: 8 8 10 ₽ 55 55 68.03.03.05.00 Сальник М-25/1500В Сальник В наличии: 5 1 30 ₽ 56 56 530.06.05.10.00 Прокладка крышки М-25/1500В (530) Прокладка крышки Нет в наличии 1 520 ₽ 57 57 530.06.05.05.00 Крышка М-25/1500В (530) Крышка Нет в наличии 1 150 ₽ 58 58 68.03.02.04.00 Кольцо уплотнительное П-26/800ЭР Кольцо уплотнительное Ø23.2х2,4 В наличии: 18 1 50 ₽ 59 59 00.02.04.01.27 Винт М4х14 Винт М4х14 В наличии: 5 1 40 ₽ 59 59* 84431.5252 Винт Замена(аналог) или составная часть для замены поз.59 В наличии: 3 1 30 ₽ 60 60 530.04.03.02.00 Щеткодержатель В наличии: 4 2 190 ₽ 61 61 530.04.03.02.01 Щетка электрическая В наличии: 4 2 100 ₽ 61 61* 530.04.03.02.91 Щетки электрические (комплект) Замена(аналог) или составная часть для замены поз.61 Нет в наличии 1 220 ₽ 62 62 530.04.03.02.02 Крышка щеткодержателя М-25/1500В (530) Крышка щеткодержателя Нет в наличии 2 40 ₽ 63 63 530.06.05.13.00 Прокладка резиновая М-25/1500В (530) Прокладка резиновая Нет в наличии 2 60 ₽ 64 64 530.06.05.04.00 Крышка М-25/1500В (530) Крышка Нет в наличии 2 50 ₽ 65 65 00.02.38.01.01 Винт M5х10 Нет данных о товаре 2 66 66 530.07.05.01.02 Крышка корпуса нижняя М-25/1500В (530) Крышка корпуса нижняя В наличии: 1 1 120 ₽ 67 67 00.02.04.33.03 Винт M4х14 Нет данных о товаре 4 68 68 530.12.65.01.01 Конденсатор NS-2; 0.33mF; 250V/275V X2, М-25/1500В (530) Конденсатор Нет в наличии 1 140 ₽ 69 69 68.02.03.01.03 Винт ST3.9х16 Нет данных о товаре 4 70 70 530.07.05.01.07 Корпус выключателя М-25/1500В (530) Корпус выключателя Нет в наличии 1 30 ₽ 71 71 00.03.08.15.00 Выключатель FB3-8/2F 10(10)A 250VAC~ 5E4 В наличии: 2 1 260 ₽ 72 72 530.07.05.01.05 Корпус с ручкой М-25/1500В (530) Корпус с ручкой Нет в наличии 1 1,500 ₽ 73 73 530.07.05.01.06 Кнопка переключателя М-25/1500В (530) Кнопка переключателя В наличии: 2 1 30 ₽ 74 74 00.10.09.01.01 Колодка клеммная в сборе Колодка клеммная 4хМ3 Нет в наличии 2 40 ₽ 75 75 00.04.06.05.01 Винт ST2.9х25 Нет данных о товаре 1 76 76 68.04.00.04.00 Планка фиксации шнура П-26/800ЭР Планка фиксации кабеля Нет в наличии 1 20 ₽ 77 77 530.03.12.04.00 Кольцо магнитное М-25/1500В (530) Кольцо магнитное В наличии: 2 1 90 ₽ 78 78 00.01.65.01.00 Шнур питания с вилкой Нет данных о товаре 1 79 79 530.05.03.04.00 Втулка защитная шнура М-25/1500В (530) Втулка защитная шнура Нет в наличии 1 40 ₽ 80 80 441.04.01.02.00 Шайба Нет данных о товаре 6 81 81 00.05.01.02.09 Винт M6х25 Нет данных о товаре 6 82 82 00.02.01.01.08 Гайка М8 УШМ-2300М Гайка М8х1 М8х1 Нет в наличии 2 20 ₽ 83 83 530.07.05.01.09 Скоба М-25/1500В (530) Скоба Нет в наличии 1 70 ₽ 84 84 530.08.05.01.05 Рукоятка дополнительная Нет данных о товаре 1 85 85 00.05.01.02.12 Винт М8х16 Нет данных о товаре 2 86 86 530.07.05.01.12 Шайба изоляции Нет данных о товаре 2 87 87 519.08.02.03.00 Провод монтажный Нет данных о товаре 2 Кол-во: В корзину
