Отбойный молоток Интерскол М-25/1500 (51.*)
Схема актуальна для изделий, у которых серийный номер начинается с 51.
* Введен 01.04.2011г.
Инструмент снят с производства
Рис. 1
Рис.1
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.

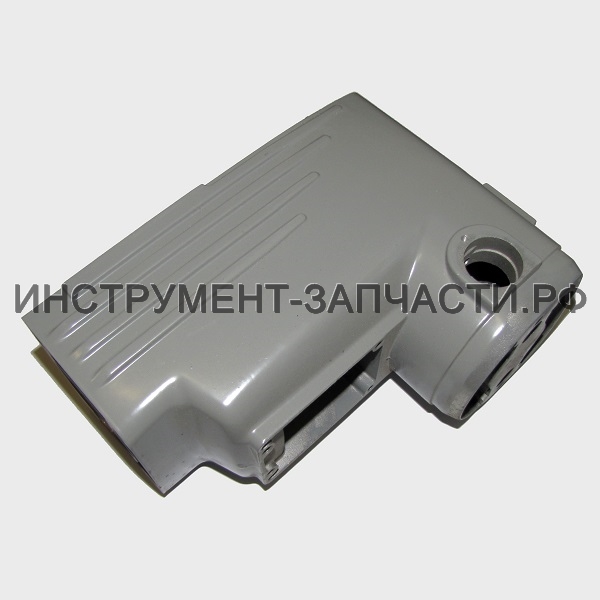

1А 51.04.00.01.00 Корпус М-25 Корпус М-25
Корпус
В наличии
1
1 2,450.00
1В 51.04.00.02.00 COM_VIRTUEMART_NO_IMAGE_SET Стакан-изолятор М-25
Стакан-изолятор
Нет в наличии
 1 500.00
2 51.04.03.02.00 Корпус щеткодержателя М-25 Корпус щеткодержателя М-25
Корпус щёткодержателя
В наличии
8
2 300.00
3 51.04.00.06.00 COM_VIRTUEMART_NO_IMAGE_SET Винт стопорный М-25
Винт стопорный
М5х8
Нет в наличии
 2 50.00

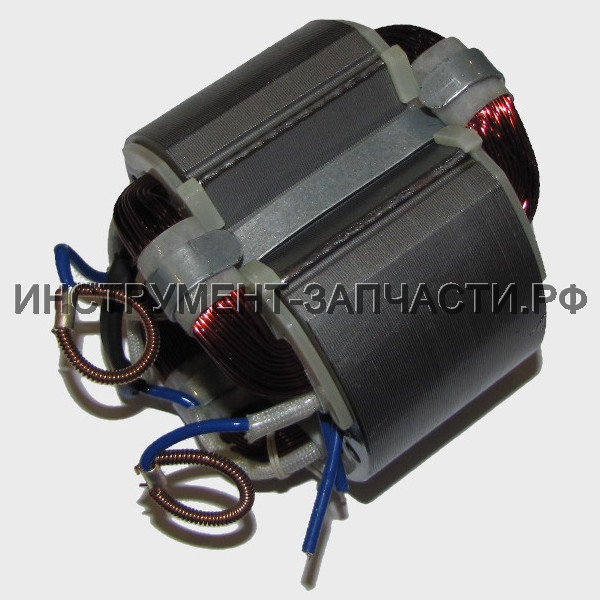

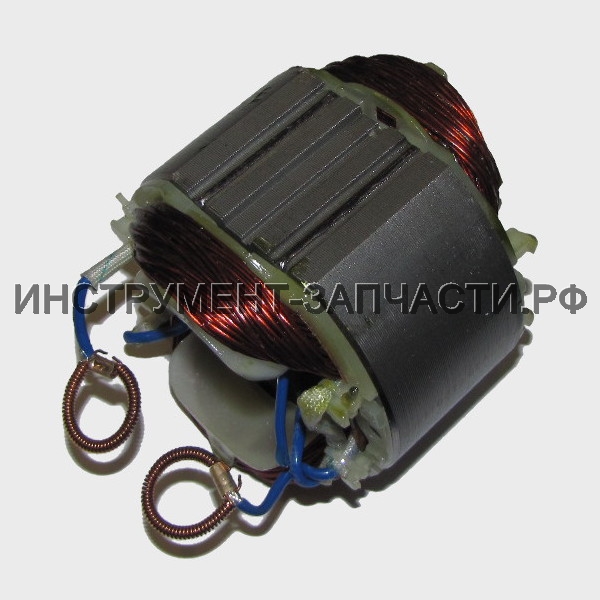

4 51.04.01.00.00 Статор М-25 Статор М-25
Статор
Ø94х50
Нет в наличии
 1 2,210.00
4* 51.04.01.00.01 Статор М-25 исп. 01 Статор М-25 исп. 01
Статор*
Ø94х45
Нет в наличии
 1 3,120.00
5 51.04.01.01.00 COM_VIRTUEMART_NO_IMAGE_SET Контакт пружинный М-25
Контакт пружинный
В наличии
2
2 50.00
6 51.04.00.05.00 Шайба изоляционная М-25 Шайба изоляционная М-25
Шайба изоляционная
В наличии
2
1 40.00
7В 00.02.03.01.41 COM_VIRTUEMART_NO_IMAGE_SET Винт 5х65
Винт
5х65
В наличии
5
2 30.00
8А 00.02.02.01.05 COM_VIRTUEMART_NO_IMAGE_SET Шайба гроверная ЛШМ-900
Шайба
5
В наличии
3
2 10.00
9 51.04.00.03.00 Диафрагма М-25 Диафрагма М-25
Диафрагма
Нет в наличии
 1 200.00

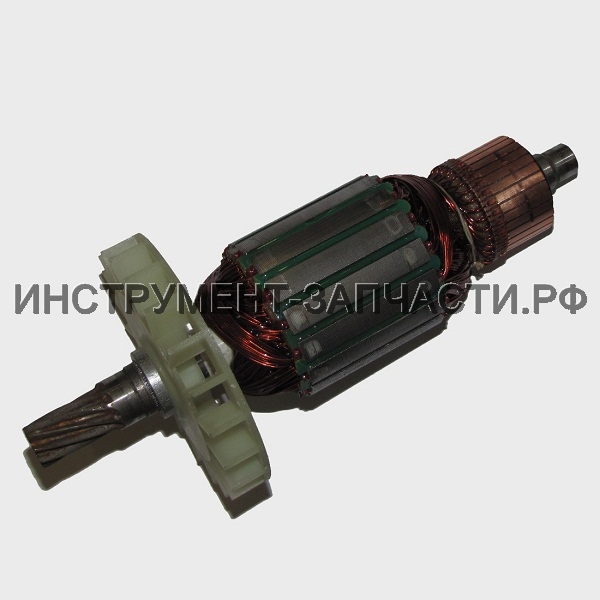

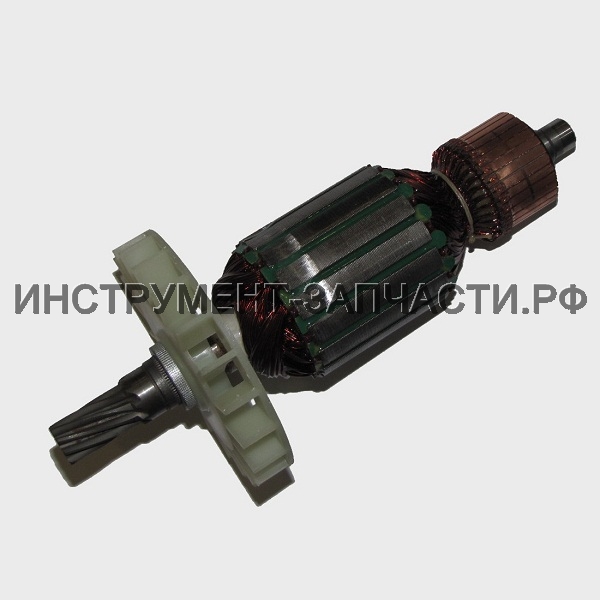

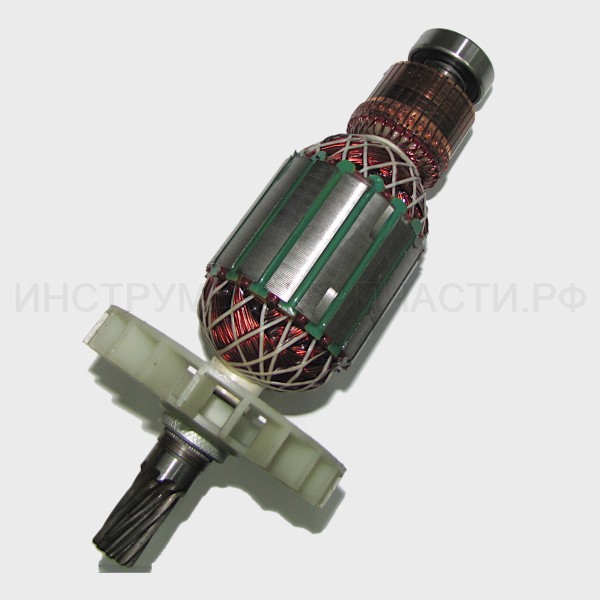

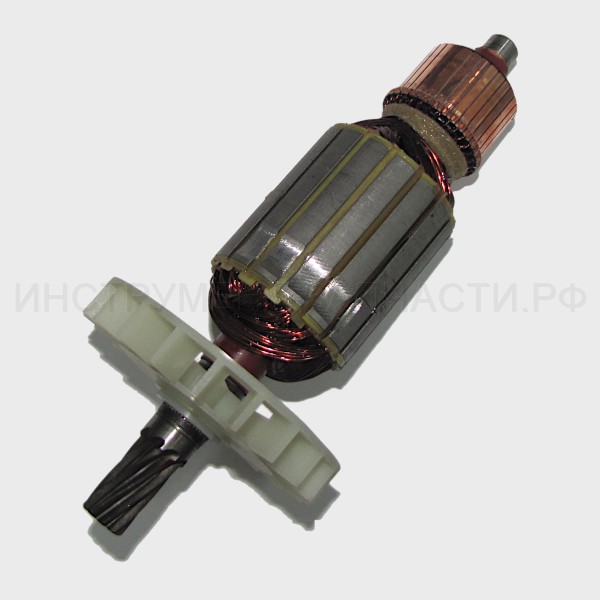

10 51.04.02.01.00 Якорь с вентилятором М-25 Якорь с вентилятором М-25
Якорь с вентилятором
Ø53,2х50
Нет в наличии
 1 4,850.00
10 №811(159) COM_VIRTUEMART_NO_IMAGE_SET Якорь с вентилятором для Интерскол М25/1500В и М30/2000В, 159мм/53мм, AEZ
Якорь с вентилятором
Диаметр пакета железа Ø53мм, расстояние между запорными шейками 159мм
Альтернатива
В наличии
2
2 3,250.00
10 №811(162) COM_VIRTUEMART_NO_IMAGE_SET Якорь с вентилятором для Интерскол М25/1500В и М30/2000В, 162мм/53мм, AEZ
Якорь с вентилятором
Диаметр пакета железа Ø53мм, расстояние между запорными шейками 162мм
Альтернатива
В наличии
2
2 2,920.00

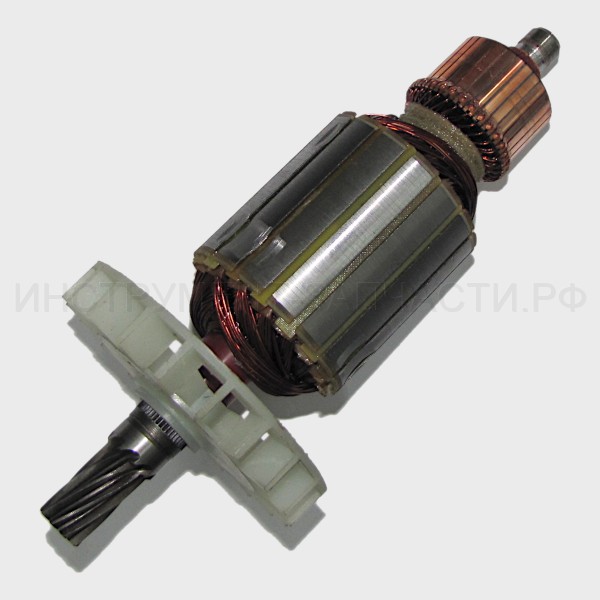

10* 51.04.02.01.01 Якорь с вентилятором М-25 исп. 01 Якорь с вентилятором М-25 исп. 01
Якорь с вентилятором*
Ø56,7х45
Нет в наличии
 1 4,850.00
10* №811A(159) COM_VIRTUEMART_NO_IMAGE_SET Якорь с вентилятором для Интерскол М25/1500В и М30/2000В, 159мм/57мм, AEZ
Якорь с вентилятором*
Диаметр пакета железа Ø57мм, расстояние между запорными шейками 159мм
Альтернатива
Нет в наличии
 2 3,250.00
10*
№811A(162)
 COM_VIRTUEMART_NO_IMAGE_SET Якорь с вентилятором*
Диаметр пакета железа Ø57мм, расстояние между запорными шейками 162мм
Альтернатива
Нет данных о товаре
 2
12 51.04.02.02.00 Кольцо амортизатор М-25 Кольцо амортизатор М-25
Кольцо амортизатор
В наличии
3
1 30.00
13/24 00.01.01.01.30 Подшипник шариковый 6201RS Р-110 Подшипник шариковый 6201RS Р-110
Подшипник
6201RS
В наличии
3
В резерве
1
2 200.00
13/24 6201-2RS Подшипник 180201/6201-2RS Подшипник 180201/6201-2RS
Подшипник
6201-2RS
Альтернатива
В наличии
104
2 110.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
13/24 6201-2RSH COM_VIRTUEMART_NO_IMAGE_SET Подшипник 6201-2RSH (SKF) 12х32х10
Подшипник
6201-2RSH SKF (Италия)
Альтернатива
Нет в наличии
 2 390.00
14 00.02.04.05.05 Винт М5х10 ДП-2000 Винт М5х10 ДП-2000
Винт
М5х10
В наличии
10
3 30.00
15 00.02.04.04.06 Винт М5х12-S4 МП-100 Э Винт М5х12-S4 МП-100 Э
Винт
М5х12
В наличии
14
11 20.00
15А 00.02.04.04.15 COM_VIRTUEMART_NO_IMAGE_SET Болт М4х12
Болт
М4х12
В наличии
4
2 10.00
17 00.02.03.01.06 COM_VIRTUEMART_NO_IMAGE_SET Винт 4х18 ДУ-650ЭР
Винт
4х18
В наличии
10
5 10.00

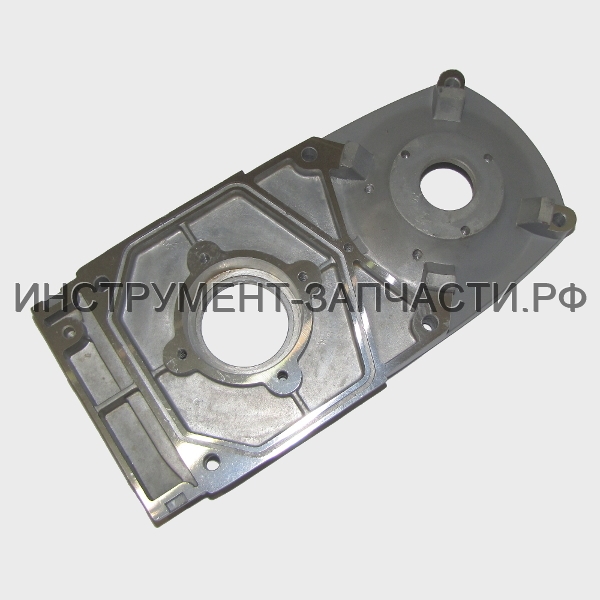

18А 51.03.00.02.00 Щит промежуточный М-25 Щит промежуточный М-25
Щит промежуточный
Нет в наличии
 1 860.00
19 00.01.01.01.29 COM_VIRTUEMART_NO_IMAGE_SET Подшипник шариковый 6203RS
Подшипник
6203RS
Нет в наличии
 1 130.00
19 6203-2RS Подшипник 180203/6203-2RS Подшипник 180203/6203-2RS
Подшипник
6203-2RS
Альтернатива
В наличии
55
1 160.00
19 6203-2RSH COM_VIRTUEMART_NO_IMAGE_SET Подшипник 6203-2RSH (SKF) 17х40х12
Подшипник
6203-2RSH SKF (Италия)
Альтернатива
Нет в наличии
 1 430.00
20 51.03.00.09.00 COM_VIRTUEMART_NO_IMAGE_SET Крышка подшипника М-25
Крышка подшипника
В наличии
1
1 210.00
22 00.01.01.01.42 Подшипник шариковый 6001 RS Подшипник шариковый 6001 RS
Подшипник
6001RS
В наличии
9
1 120.00
22 6001-2RS Подшипник 180101/6001-2RS Подшипник 180101/6001-2RS
Подшипник
6001-2RS
Альтернатива
В наличии
88
1 80.00
22 6001-2RSH COM_VIRTUEMART_NO_IMAGE_SET Подшипник 6001-2RSH (SKF) 12х28х8
Подшипник
6001-2RSH SKF (Италия)
Альтернатива
В наличии
11
1 340.00

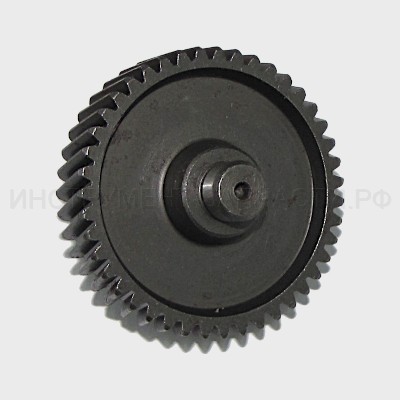

23 51.03.00.04.00 Колесо зубчатое М-25 Колесо зубчатое М-25
Колесо зубчатое
Z=43
Нет в наличии
 1 1,040.00
23 010069(840) COM_VIRTUEMART_NO_IMAGE_SET Ответная шестерня отбойного молотка М-25; М-30/2000D, AEZ
Колесо зубчатое
Аналог арт.51.03.00.04.00
Альтернатива
В наличии
2
1 1,140.00
25 00.01.01.01.47 Подшипник шариковый 6205 Z Подшипник шариковый 6205 Z
Подшипник
6205Z
В наличии
1
1 320.00
26 51.03.00.05.00 COM_VIRTUEMART_NO_IMAGE_SET Крышка подшипниковая М-25
Крышка подшипниковая
Нет в наличии
 1 110.00

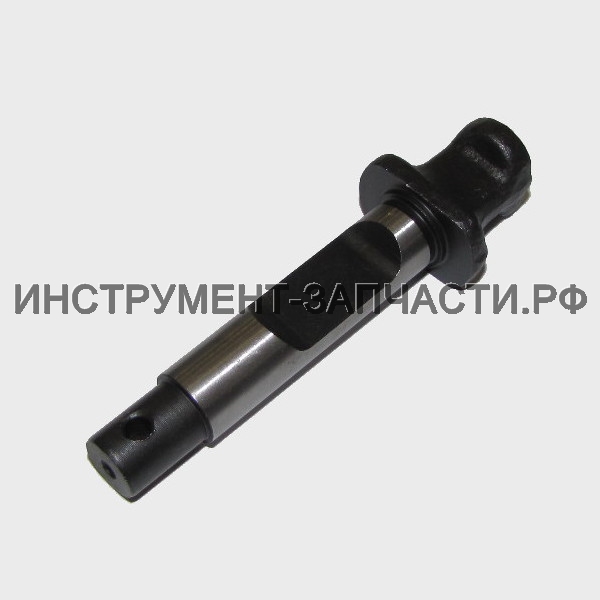

27 51.03.01.01.00 Кривошип М-25 Кривошип М-25
Кривошип
В наличии
1
1 910.00

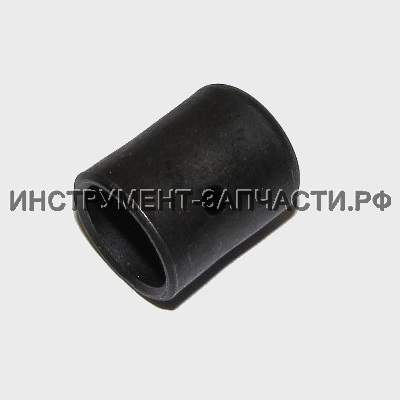

27В 51.03.01.02.00 Втулка М-25 Втулка М-25
Втулка
В наличии
3
1 200.00
28 51.03.00.06.00 Кольцо регулировочное М-25 Кольцо регулировочное М-25
Кольцо регулировочное
В наличии
2
1 60.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.

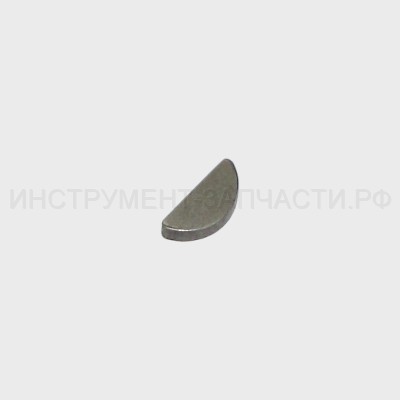

29В 51.03.01.03.00 COM_VIRTUEMART_NO_IMAGE_SET Шпонка М-25
Шпонка
4х16
В наличии
2
2 30.00
30 51.03.00.07.00 Колесо зубчатое М-25 Колесо зубчатое М-25
Колесо зубчатое
Z=73
Нет в наличии
 1 1,270.00
31 00.01.01.01.48 Подшипник шариковый 6302 Z Подшипник шариковый 6302 Z
Подшипник
6302Z
В наличии
2
1 560.00
31 6302-2RS Подшипник 180302/6302-2RS Подшипник 180302/6302-2RS
Подшипник
6302-2RS
Альтернатива
В наличии
24
1 130.00
31А 51.03.00.08.00 COM_VIRTUEMART_NO_IMAGE_SET Шайба М-25
Шайба
Нет в наличии
 1 60.00

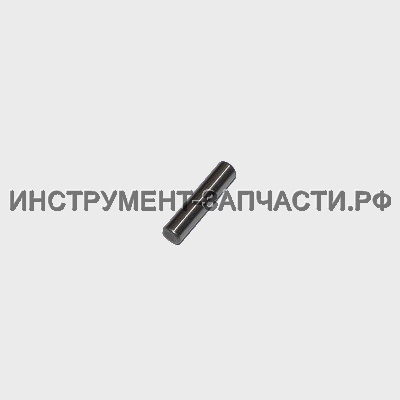

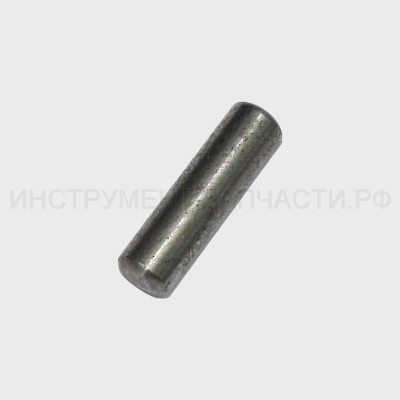

32 51.03.00.11.00 Штифт М-25 Штифт М-25
Штифт
Ø5х14
Нет в наличии
 1 50.00
33А 51.03.00.10.00 Крышка редуктора М-25 Крышка редуктора М-25
Крышка редуктора
Нет в наличии
 1 1,360.00
34 00.02.02.01.06 Шайба гроверная П-45МЭ Шайба гроверная П-45МЭ
Шайба
6
В наличии
11
6 20.00
35 00.02.04.04.11 COM_VIRTUEMART_NO_IMAGE_SET Болт М6х45
Болт
М6х45
Нет в наличии
 6 80.00
36А 51.03.01.04.00 Шатун М-25 Шатун М-25
Шатун
В наличии
3
1 1,000.00
37 00.01.02.01.15 Подшипник роликовый НК 18/20В Подшипник роликовый НК 18/20В
Подшипник
NK18/20B
Нет в наличии
 1 600.00
38 51.03.01.05.00 COM_VIRTUEMART_NO_IMAGE_SET Шайба М-25
Шайба
В наличии
1
1 140.00
38В 51.03.01.06.00 Винт М8х20 М-25 Винт М8х20 М-25
Винт
М8х1х20
Нет в наличии
 1 60.00
39 00.02.02.01.08 COM_VIRTUEMART_NO_IMAGE_SET Шайба гроверная диам.8
Шайба
8
В наличии
5
4 30.00
40 51.03.00.03.00 Крышка подшипниковая М-25 Крышка подшипниковая М-25
Крышка подшипниковая
Нет в наличии
 1 90.00
41В 51.02.01.08.00 Кольцо регулировочное М-25 Кольцо регулировочное М-25
Кольцо регулировочное
Ø62х2
Нет в наличии
 1 90.00

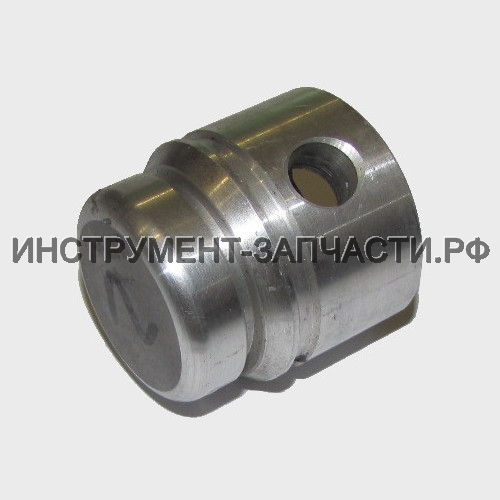

42 51.03.01.07.00 Поршень М-25 Поршень М-25
Поршень
В наличии
1
1 470.00
43 51.03.01.08.00 Манжета М-25 Манжета М-25
Манжета
Нет в наличии
 1 640.00
44 51.03.01.09.00 COM_VIRTUEMART_NO_IMAGE_SET Палец М-25
Палец
В наличии
2
1 110.00
45 51.02.02.01.00 Ударник М-25 Ударник М-25
Ударник
Нет в наличии
 1 3,120.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
46 51.02.01.01.00 Корпус ствола М-25 Корпус ствола М-25
Корпус ствола
Нет в наличии
 1 4,030.00
47С 00.02.04.04.13 COM_VIRTUEMART_NO_IMAGE_SET Винт М 8х35
Болт
М8х35
Нет в наличии
 4 90.00
48 51.02.02.02.00 Кольцо уплотнительное М-25 Кольцо уплотнительное М-25
Кольцо уплотнительное
Нет в наличии
 1 1,010.00
49 51.02.02.03.00 Кольцо М-25 Кольцо М-25
Кольцо
Нет в наличии
 1 110.00

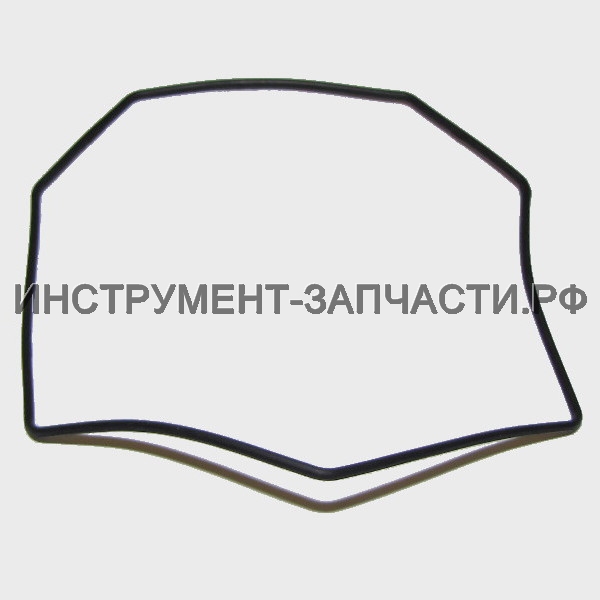

50 51.02.02.04.00 Прокладка резиновая М-25 Прокладка резиновая М-25
Прокладка резиновая
В наличии
3
1 210.00

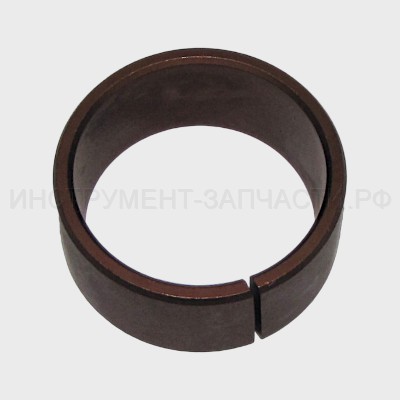

51 51.02.02.04.01 Втулка-стопор М-25 Втулка-стопор М-25
Втулка-стопор
Нет в наличии
 1 1,400.00
51 010255(9) COM_VIRTUEMART_NO_IMAGE_SET Втулка-стопор, подходит для отбойника Интерскол М-25; М-30/2000В, AEZ
Втулка-стопор
Аналог арт.51.02.02.04.01
Альтернатива
Нет в наличии
 1 590.00
52 51.02.02.05.00 Втулка М-25 Втулка М-25
Втулка
В наличии
3
1 840.00

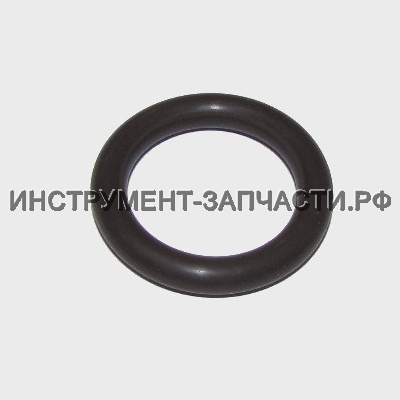

53 51.02.02.06.00 Кольцо уплотнительное М-25 Кольцо уплотнительное М-25
Кольцо уплотнительное
Нет в наличии
 1 180.00

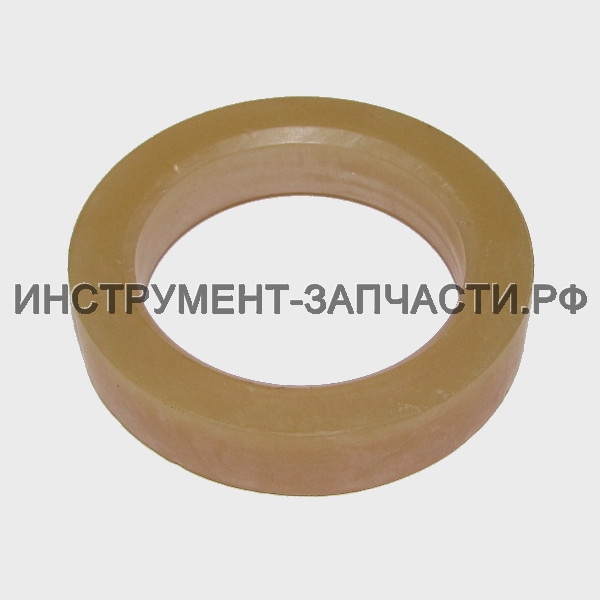

54 51.02.02.07.00 Втулка полиуретановая М-25 Втулка полиуретановая М-25
Втулка полиуретановая
Нет в наличии
 1 1,030.00

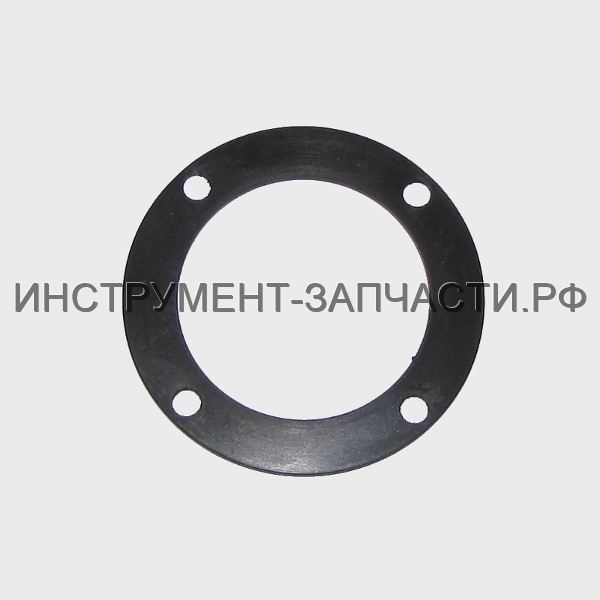

55В 51.03.00.01.00 Прокладка М-25 Прокладка М-25
Прокладка
В наличии
2
1 70.00

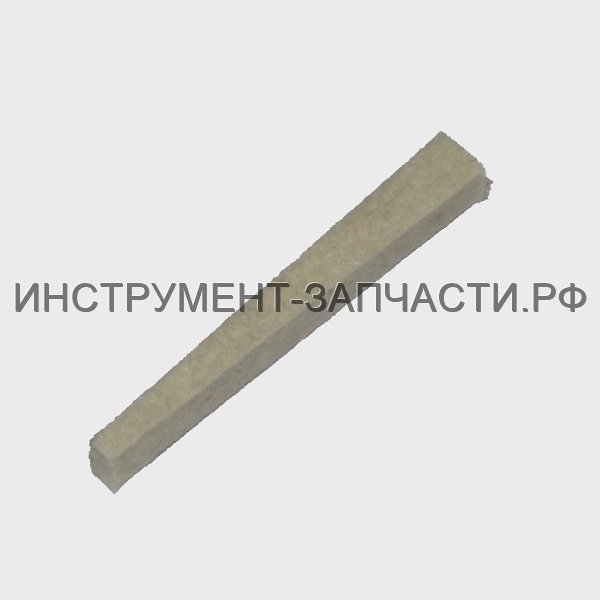

56А 51.03.00.14.00 Фитиль М-25 Фитиль М-25
Фитиль
В наличии
2
1 110.00
57А 51.03.00.13.00 COM_VIRTUEMART_NO_IMAGE_SET Пробка М-25
Пробка
В наличии
1
1 110.00
58 51.03.00.12.00 Прокладка М-25 Прокладка М-25
Прокладка
В наличии
1
1 60.00
59 00.02.04.01.02 COM_VIRTUEMART_NO_IMAGE_SET Винт М4х12 УШМ-2300М
Винт
М4х12
В наличии
21
В резерве
4
4 10.00
60 00.02.02.01.04 Шайба гроверная ДУ-1000ЭР Шайба гроверная ДУ-1000ЭР
Шайба
4
В наличии
39
4 10.00
61 51.03.00.15.00 COM_VIRTUEMART_NO_IMAGE_SET Маслоуказатель М-25
Маслоуказатель
Нет в наличии
 1 120.00
62 51.03.00.16.00 COM_VIRTUEMART_NO_IMAGE_SET Крышка М-25
Крышка
Нет в наличии
 1 120.00
63А 51.03.00.17.00 Прокладка М-25 Прокладка М-25
Прокладка
Нет в наличии
 1 60.00
66 51.04.03.03.00 Щетка электрическая М-25 Щетка электрическая М-25
Щётка электрическая
В наличии
4
2 140.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
67 51.04.03.01.00 Крышка М-25 Крышка М-25
Крышка
В наличии
18
2 80.00

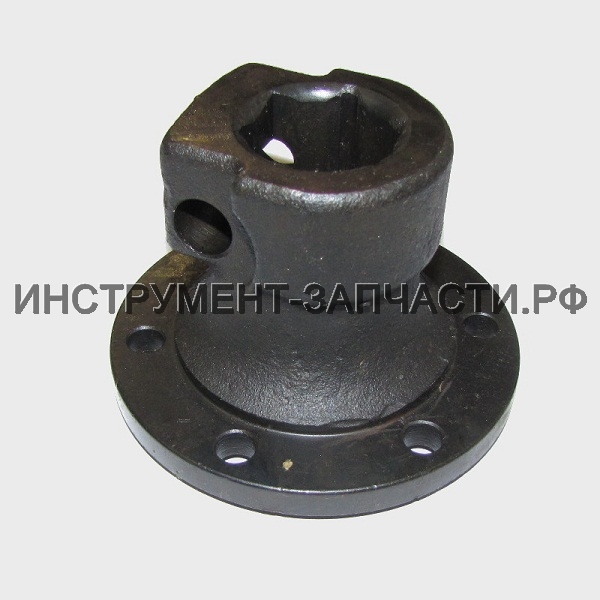

70А 51.02.01.02.00 Букса М-25 Букса М-25
Букса
Нет в наличии
 1 1,810.00
71 51.02.01.03.00 Втулка М-25 Втулка М-25
Втулка
В наличии
3
1 120.00
72D 00.02.04.04.12 Болт М8х30 Болт М8х30
Болт
М8х30
В наличии
8
6 20.00
73A 51.02.01.04.00 Стопор М-25 Стопор М-25
Стопор
Нет в наличии
 1 820.00

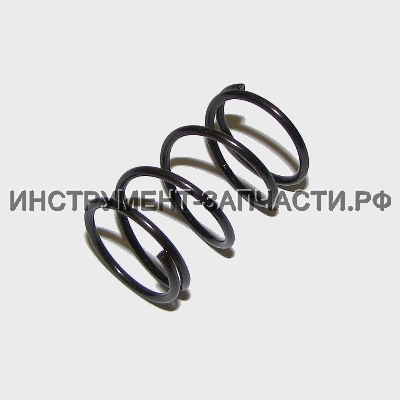

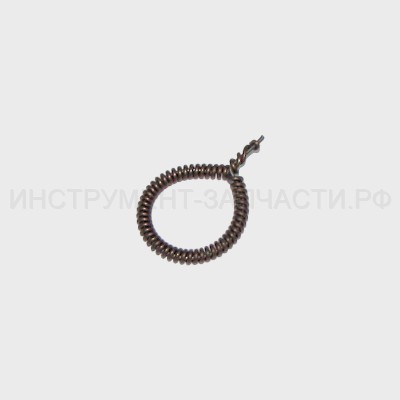

74 51.02.01.05.00 Пружина М-25 Пружина М-25
Пружина
В наличии
4
1 60.00

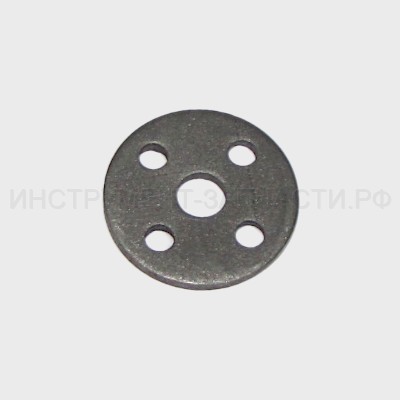

75D 51.02.01.06.00 Шайба М-25 Шайба М-25
Шайба
В наличии
4
1 60.00
76 51.05.00.09.00 COM_VIRTUEMART_NO_IMAGE_SET Винт специальный М8х15 М-25
Винт специальный
М8х15
Нет в наличии
 2 50.00
77A 51.02.01.07.00 Штифт М-25 Штифт М-25
Штифт
4х18
В наличии
1
1 60.00
78 51.04.00.04.00 COM_VIRTUEMART_NO_IMAGE_SET Крышка двигателя М-25
Крышка двигателя
Нет в наличии
 1 290.00

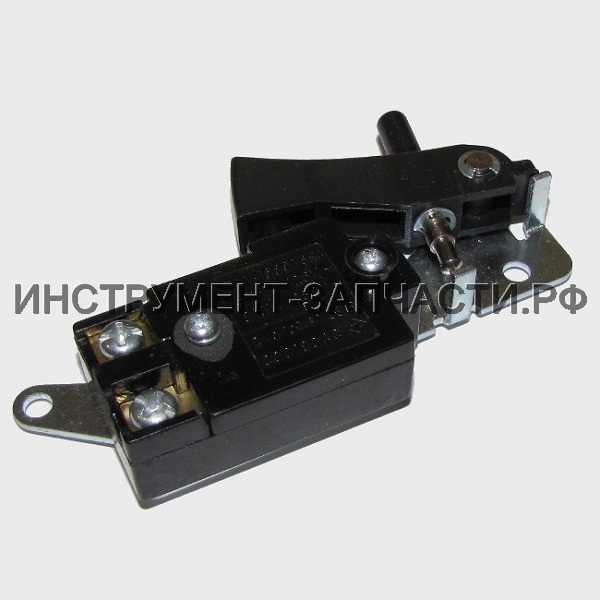

79D 00.10.01.04.14 Выключатель М-25 С301804С 8А Выключатель М-25 С301804С 8А
Выключатель
С301804С 8А; 250V~
В наличии
1
1 850.00

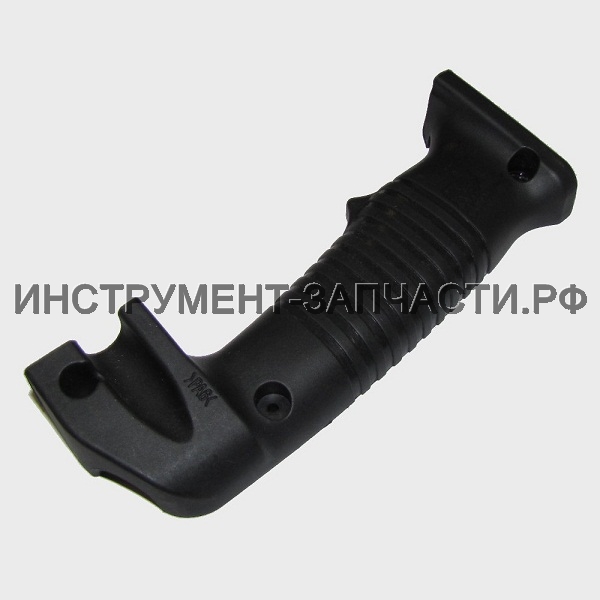

80A 51.04.00.08.00 Ручка М-25 (Заказывать вместе с арт.51.04.00.12.00) Ручка М-25 (Заказывать вместе с арт.51.04.00.12.00)
Ручка
Нет в наличии
 1 540.00
81 00.02.04.04.14 Винт М6х25 Винт М6х25
Винт
М6х25
В наличии
2
4 30.00
81A 51.04.00.09.00 COM_VIRTUEMART_NO_IMAGE_SET Втулка М-25
Втулка
Ø6; L=11
Нет в наличии
 4 30.00
82 00.10.04.01.08 COM_VIRTUEMART_NO_IMAGE_SET Конденсатор 0.33 мкФ М-25
Конденсатор
0,33 мкФ
Нет в наличии
 1 60.00
83 51.04.05.00.00 COM_VIRTUEMART_NO_IMAGE_SET Трубка защитная М-25
Трубка защитная
Нет в наличии
 1 80.00
84 00.10.02.03.03 COM_VIRTUEMART_NO_IMAGE_SET Шнур питания с вилкой М-25
Шнур питания с вилкой
H07VV-F/2x1,5мм²
В наличии
2
1 1,080.00
85A 51.04.00.13.00 COM_VIRTUEMART_NO_IMAGE_SET Планка фиксации шнура М-25
Планка фиксации шнура
Нет в наличии
 1 30.00
88 51.04.00.11.00 COM_VIRTUEMART_NO_IMAGE_SET Дроссель М-25
Дроссель
0,18 мкГ
Нет в наличии
 1 170.00

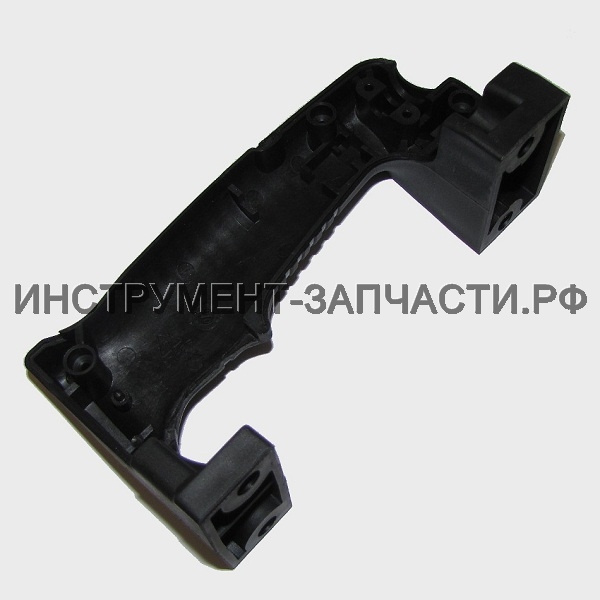

89 51.04.00.12.00 Ручка-накладка М-25 (Заказывать вместе с арт.51.04.00.08.00) Ручка-накладка М-25 (Заказывать вместе с арт.51.04.00.08.00)
Ручка-накладка
Нет в наличии
 1 390.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.

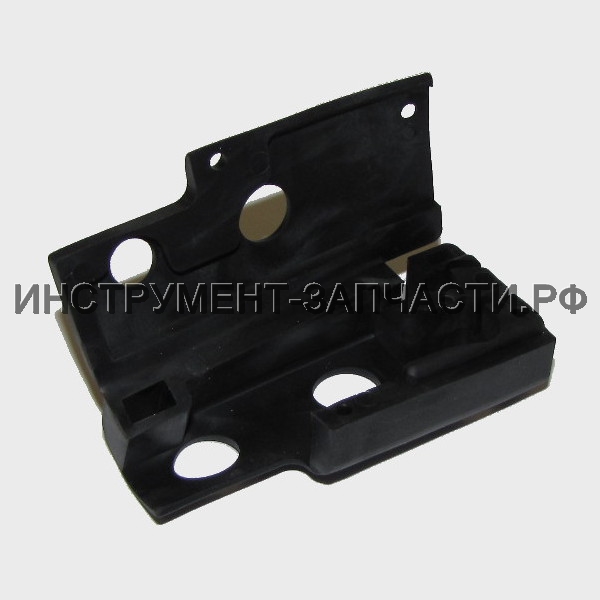

90C 51.04.00.10.00 Фиксатор М-25 Фиксатор М-25
Фиксатор
В наличии
4
1 140.00
91 51.05.00.01.00 COM_VIRTUEMART_NO_IMAGE_SET Хомут М-25
Хомут
Нет в наличии
 1 540.00
92 51.05.00.02.00 COM_VIRTUEMART_NO_IMAGE_SET Вставка М-25
Вставка
Нет в наличии
 2 140.00
93A 51.05.00.03.00 COM_VIRTUEMART_NO_IMAGE_SET Болт специальный М-25
Болт специальный
М10х125
Нет в наличии
 1 60.00
94 51.05.00.04.00 COM_VIRTUEMART_NO_IMAGE_SET Маховик М-25
Маховик
Нет в наличии
 1 170.00
94A 51.05.00.05.00 COM_VIRTUEMART_NO_IMAGE_SET Гайка специальная М10х23 М-25
Гайка специальная
М10х23
Нет в наличии
 1 60.00
95 51.05.00.06.00 COM_VIRTUEMART_NO_IMAGE_SET Рукоятка М-25
Рукоятка
Нет в наличии
 1 90.00
96 51.05.00.07.00 COM_VIRTUEMART_NO_IMAGE_SET Шпилька специальная М8 М-25
Шпилька специальная
М8
Нет в наличии
 1 60.00
96А 51.05.00.08.00 COM_VIRTUEMART_NO_IMAGE_SET Накладка М-25
Накладка
Нет в наличии
 2 180.00
97 00.10.09.01.01 COM_VIRTUEMART_NO_IMAGE_SET Колодка клеммная в сборе
Колодка клеммная
Нет в наличии
 1 60.00
98 51.04.00.07.00 COM_VIRTUEMART_NO_IMAGE_SET Прокладка М-25
Прокладка
Нет в наличии
 1 30.00
901 51.01.04.01.00 COM_VIRTUEMART_NO_IMAGE_SET Ключ М-25
Ключ S7
Нет в наличии
 1 30.00
902 51.01.04.02.00 COM_VIRTUEMART_NO_IMAGE_SET Ключ М-25
Ключ S5
Нет в наличии
 1 30.00
903 51.01.04.03.00 COM_VIRTUEMART_NO_IMAGE_SET Ключ накидной М-25
Ключ накидной
Нет в наличии
 1 60.00
904 51.01.04.04.00 COM_VIRTUEMART_NO_IMAGE_SET Флакон-масленка М-25
Флакон-маслёнка
Нет в наличии
 1 450.00
910 51.01.01.00.01 COM_VIRTUEMART_NO_IMAGE_SET Футляр пластиковый М-25
Футляр пластиковый
Нет в наличии
 1 1,360.00
911 51.01.04.05.00 COM_VIRTUEMART_NO_IMAGE_SET Ключ М-25
Ключ S4
Нет в наличии
 1 30.00
912
51.01.04.06.00
 COM_VIRTUEMART_NO_IMAGE_SET Отвёртка
Нет данных о товаре
 1

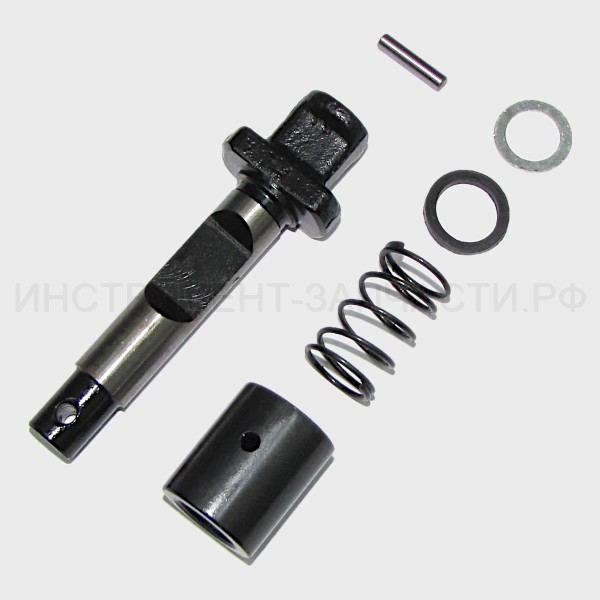

A 010255(7) COM_VIRTUEMART_NO_IMAGE_SET Ремнабор стопора отбойника Интерскол М-25, AEZ
Ремнабор стопора
Включает в себя аналоги арт.51.02.01.04.00, арт.51.02.01.03.00, арт.51.02.01.05.00, арт.51.02.01.06.00 и арт.51.02.01.07.00
Альтернатива
В наличии
5
1 590.00

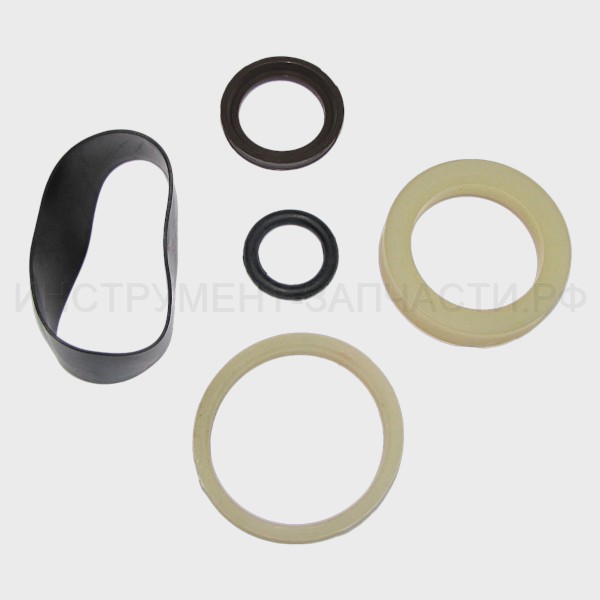

B 010255(23) COM_VIRTUEMART_NO_IMAGE_SET Ремнабор уплотнительных колец для отбойного молотка Интерскол М-25/1500, AEZ
Ремнабор уплотнительных колец
Включает в себя аналоги арт.51.02.02.06.00, арт.51.02.02.07.00, арт.51.02.02.04.00, арт.51.02.02.02.00 и арт.51.03.01.08.00
Альтернатива
В наличии
2
1 780.00
2 2 3 3 4 4 4* 4* 5 5 6 6 9 9 10 10 10* 10* 12 12 14 14 15 15 15 15 15 15 15 15 17 17 17 17 19 19 20 20 22 22 23 23 25 25 26 26 27 27 28 28 30 30 31 31 32 32 32 32 34 34 35 35 37 37 38 38 39 39 40 40 42 42 43 43 44 44 45 45 46 46 48 48 49 49 50 50 51 51 52 52 53 53 54 54 58 58 59 59 59 59 60 60 61 61 62 62 66 66 67 67 71 71 73A 73A 74 74 75D 75D 76 76 77A 77A 78 78 79D 79D 80A 80A 81 81 81A 81A 82 82 83 83 84 84 85A 85A 88 88 89 89 90C 90C 91 91 92 92 93A 93A 94 94 94A 94A 95 95 96 96 97 97 98 98 901 901 902 902 903 903 904 904 910 910 911 911 912 912 A A B B

Корзина

Ваша корзина пуста!

Copyright © 2012-2023. All Rights Reserved.
