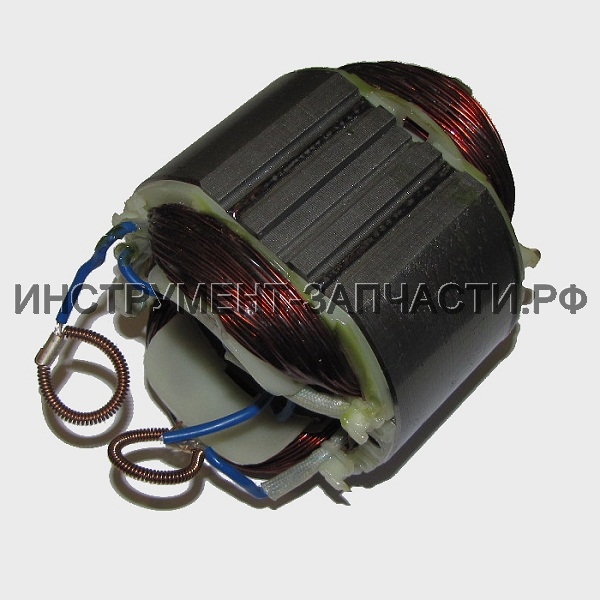

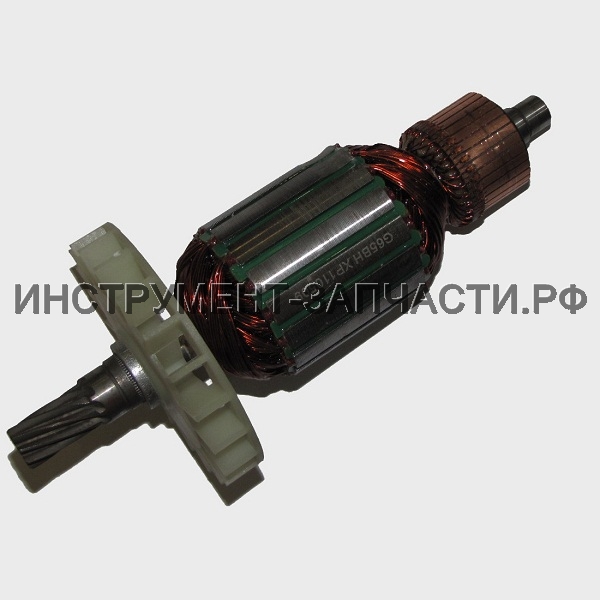

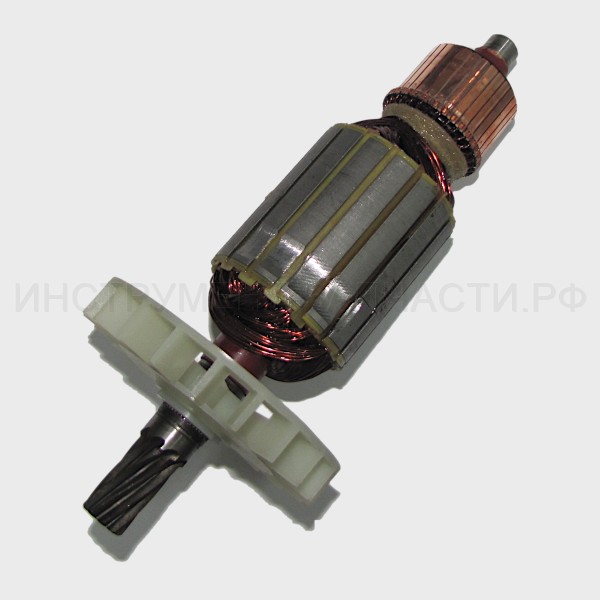

Дмитрий Кущев Схема и запчасти для отбойного молотка Интерскол М-30/2000В Схема актуальна для изделий, у которых серийный номер начинается с 138. * Введен 01.04.2011г. Инструмент снят с производства Рис. 1 Отбойный молоток М-30/2000В (138.*): Рис.1 № Изобр. Артикул Наименование Наличие / Резерв Кол.на схеме Цена 1A 1A 138.04.00.01.00 Корпус М-30/2000В Корпус Нет в наличии 1 4,120 ₽ 1B 1B 138.04.00.02.00 Стакан-изолятор М-30/2000В Стакан-изолятор Нет в наличии 1 710 ₽ 2 2 51.04.03.02.00 Корпус щеткодержателя М-25 Корпус щёткодержателя В наличии: 8 2 300 ₽ 3 3 51.04.00.06.00 Винт стопорный М5х8 Нет данных о товаре 2 4 4 138.04.01.00.00 Статор М-30/2000В Статор Ø94х55 Нет в наличии 1 3,480 ₽ 4 4* 138.04.01.00.01 Статор М-30/2000В исп. 01 Статор* Ø94х50 В наличии: 1 1 4,640 ₽ 5 5 138.04.03.02.00 Прокладка М-30/2000В Прокладка В наличии: 1 2 30 ₽ 6 6 51.04.00.05.00 Шайба изоляционная М-25 Шайба изоляционная В наличии: 2 1 50 ₽ 7B 7B 00.02.03.01.22 Винт 5х70 ДП-1200 Винт 5х80 Нет в наличии 2 50 ₽ 8A 8A 00.02.02.01.05 Шайба гроверная ЛШМ-900 Шайба 5 В наличии: 1 2 20 ₽ 9 9 51.04.00.03.00 Диафрагма М-25 Диафрагма Нет в наличии 1 200 ₽ 10 10 138.04.02.01.00 Якорь с вентилятором М-30/2000В Якорь с вентилятором Ø53.2х55 Нет в наличии 1 5,650 ₽ 10 10 №811(159) Якорь с вентилятором для Интерскол М25/1500В и М30/2000В, 159мм/53мм, AEZ Якорь с вентилятором Диаметр пакета железа Ø53мм, расстояние между запорными шейками 159мм В наличии: 2 2 3,250 ₽ 10 10 №811(162) Якорь с вентилятором для Интерскол М25/1500В и М30/2000В, 162мм/53мм, AEZ Якорь с вентилятором Диаметр пакета железа Ø53мм, расстояние между запорными шейками 162мм В наличии: 2 2 2,920 ₽ 10 10* 138.04.02.01.01 Якорь с вентилятором М-30/2000В исп. 01 Якорь с вентилятором* Ø56.7х50 Нет в наличии 1 5,770 ₽ 10 10* №811A(159) Якорь с вентилятором для Интерскол М25/1500В и М30/2000В, 159мм/57мм, AEZ Якорь с вентилятором* Диаметр пакета железа Ø57мм, расстояние между запорными шейками 159мм Нет в наличии 2 3,250 ₽ 10 10* №811A(162) Якорь с вентилятором* Диаметр пакета железа Ø57мм, расстояние между запорными шейками 162мм Нет данных о товаре 2 12 12 51.04.02.02.00 Кольцо амортизатор М-25 Кольцо амортизатор В наличии: 3 1 30 ₽ 13 13 00.01.01.01.30 Подшипник шариковый 6201RS Р-110 Подшипник шариковый 6201RS (12х32х10) В наличии: 8 1 310 ₽ 13 13 6201-2RS Подшипник 180201/6201-2RS Подшипник шариковый 6201-2RS (12х32х10) В наличии: 42 1 110 ₽ 13 13 6201-2RSH Подшипник 6201-2RSH (SKF) 12х32х10 Подшипник шариковый 6201-2RSH (12х32х10) SKF (Италия) Нет в наличии 1 390 ₽ 13 13* 2417179 Подшипник 6201 Замена(аналог) или составная часть для замены поз.13 В наличии: 1 1 360 ₽ 13 13* 00.01.01.01.21 Подшипник шариковый 6201Z УШМ-150;2300 Замена(аналог) или составная часть для замены поз.13 В наличии: 3 1 310 ₽ 13 13* 00.01.01.01.24 Подшипник шариковый 6201ZZ Замена(аналог) или составная часть для замены поз.13 Нет в наличии 1 310 ₽ 13 13* 71202.0135 Подшипник шариковый 6201RS П-45 Замена(аналог) или составная часть для замены поз.13 В наличии: 5 1 340 ₽ 13A 13A 00.01.01.01.41 Подшипник шариковый 6201-2RZ Подшипник шариковый 6201 2RZ (12х32х10) В наличии: 6 1 310 ₽ 13A 13A* 2417179 Подшипник 6201 Замена(аналог) или составная часть для замены поз.13A В наличии: 1 1 360 ₽ 13A 13A* 00.01.01.01.21 Подшипник шариковый 6201Z УШМ-150;2300 Замена(аналог) или составная часть для замены поз.13A В наличии: 3 1 310 ₽ 13A 13A* 00.01.01.01.24 Подшипник шариковый 6201ZZ Замена(аналог) или составная часть для замены поз.13A Нет в наличии 1 310 ₽ 13A 13A* 71202.0135 Подшипник шариковый 6201RS П-45 Замена(аналог) или составная часть для замены поз.13A В наличии: 5 1 340 ₽ 14 14 00.02.04.05.05 Винт М5х10 ДП-2000 Винт М5х10 В наличии: 6 3 30 ₽ 15 15 00.02.04.04.06 Винт М5х12-S4 МП-100 Э Винт М5х12 В наличии: 13 9 20 ₽ 17 17 00.02.03.01.06 Винт 4х18 ДУ-650ЭР Винт 4х18 В наличии: 1 6 20 ₽ 18 18 138.03.00.02.00 Щит промежуточный М-30/2000В Щит промежуточный В наличии: 1 1 2,330 ₽ 19 19 00.01.01.01.29 Подшипник шариковый 6203RS Подшипник шариковый 6203RS (17х40х12) В наличии: 5 1 240 ₽ 19 19 6203-2RS Подшипник 180203/6203-2RS Подшипник шариковый 6203-2RS (17х40х12) В наличии: 54 1 160 ₽ 19 19 6203-2RSH Подшипник 6203-2RSH (SKF) 17х40х12 Подшипник шариковый 6203-2RSH (17х40х12) SKF (Италия) Нет в наличии 1 430 ₽ 19 19* 00.01.01.01.22 Подшипник шариковый 6203 Z Замена(аналог) или составная часть для замены поз.19 В наличии: 1 1 390 ₽ 19 19* 00.01.01.01.59 Подшипник шариковый 6203ZZ Замена(аналог) или составная часть для замены поз.19 В наличии: 5 1 310 ₽ 20 20 51.03.00.09.00 Крышка подшипника М-25 Крышка подшипника В наличии: 1 1 270 ₽ 22 22 00.01.01.01.42 Подшипник шариковый 6001 RS Подшипник шариковый 6001 RZ (12х28х8) В наличии: 5 1 170 ₽ 22 22 6001-2RS Подшипник 180101/6001-2RS Подшипник шариковый 6001-2RS (12х28х8) В наличии: 80 1 80 ₽ 22 22 6001-2RSH Подшипник 6001-2RSH (SKF) 12х28х8 Подшипник шариковый 6001-2RSH (12х28х8) SKF (Италия) В наличии: 7 1 340 ₽ 22 22* 00.01.01.01.16 Подшипник 6001RZ ДП-2000 Замена(аналог) или составная часть для замены поз.22 В наличии: 4 1 260 ₽ 22 22* 00.01.01.01.37 Подшипник шариковый 6001Z ДУ-750 ЭР Замена(аналог) или составная часть для замены поз.22 В наличии: 1 1 140 ₽ 22 22* 71200.0148 Подшипник шариковый H10.5/1200EV Замена(аналог) или составная часть для замены поз.22 Нет в наличии 1 330 ₽ 23 23 51.03.00.04.00 Колесо зубчатое М-25 Колесо зубчатое Z=42 Нет в наличии 1 1,040 ₽ 23 23 010069(840) Ответная шестерня отбойного молотка М-25; М-30/2000D, AEZ Колесо зубчатое Аналог арт.51.03.00.04.00 В наличии: 2 1 1,140 ₽ 24 24 138.03.00.01.00 Кольцо М-30/2000В Кольцо Ø110х1.5 В наличии: 3 1 360 ₽ 25 25 00.01.01.01.47 Подшипник шариковый 6205 Z Подшипник шариковый 6205Z (25х52х15) В наличии: 1 1 440 ₽ 25 25 6205-2RS Подшипник 180205/6205-2RS Подшипник шариковый 6205-2RS (25х52х15) В наличии: 6 1 240 ₽ 26 26 51.03.00.05.00 Крышка подшипниковая Нет данных о товаре 1 27 27 51.03.01.01.00 Кривошип М-25 Кривошип В наличии: 1 1 910 ₽ 27B 27B 51.03.01.02.00 Втулка М-25 Втулка В наличии: 3 1 200 ₽ 28 28 51.03.00.06.00 Кольцо регулировочное М-25 Кольцо регулировочное В наличии: 2 1 30 ₽ 29B 29B 51.03.01.03.00 Шпонка М-25 Шпонка 4х16 В наличии: 2 2 30 ₽ 30 30 51.03.00.07.00 Колесо зубчатое М-25 Колесо зубчатое Z=73 Нет в наличии 1 1,270 ₽ 31 31 00.01.01.01.48 Подшипник шариковый 6302 Z Подшипник шариковый 6302Z (15х42х13) В наличии: 2 1 670 ₽ 31 31 6302-2RS Подшипник 180302/6302-2RS Подшипник шариковый 6302-2RS (15х42х13) В наличии: 22 1 130 ₽ 31A 31A 51.03.00.08.00 Шайба Нет данных о товаре 1 32 32 51.03.00.11.00 Штифт М-25 Штифт Ø5х14 Нет в наличии 2 50 ₽ 33 33 138.03.00.10.00 Крышка редуктора Нет данных о товаре 1 34 34 00.02.02.02.11 Шайба 6-11-0,5/Б ДУ-1000ЭР Шайба Ø6 В наличии: 17 6 30 ₽ 35 35 00.02.04.04.26 Винт М6х50 Винт М6х50 Нет в наличии 2 150 ₽ 35A 35A 00.02.04.04.11 Болт М6х45 Винт М6х45 Нет в наличии 4 110 ₽ 36A 36A 51.03.01.04.00 Шатун М-25 Шатун В наличии: 3 1 1,290 ₽ 37 37 00.01.02.01.15 Подшипник роликовый НК 18/20В Подшипник игольчатый NK1820B Нет в наличии 1 860 ₽ 38 38 51.03.01.05.00 Шайба М-25 Шайба В наличии: 1 1 200 ₽ 38B 38B 51.03.01.06.00 Винт М8х20 М-25 Винт М8х1х35 Нет в наличии 1 60 ₽ 39 39 00.02.02.01.08 Шайба гроверная диам.8 Шайба Ø8 В наличии: 10 4 40 ₽ 40 40 51.03.00.03.00 Крышка подшипниковая М-25 Крышка подшипниковая Нет в наличии 1 90 ₽ 41 41 138.04.00.05.00 Винт специальный М8х33 Винт специальный М8х33 В наличии: 2 4 90 ₽ 41B 41B 51.02.01.08.00 Кольцо регулировочное М-25 Кольцо регулировочное Ø58х2 Нет в наличии 1 90 ₽ 42 42 138.03.01.07.00 Поршень М-30/2000В Поршень В наличии: 2 1 700 ₽ 42A 42A 138.03.01.10.00 Кольцо М-30/2000В Кольцо Ø35х5.5 Нет в наличии 1 410 ₽ 43 43 138.03.01.08.00 Манжета М-30/2000В Манжета Ø35х7 Нет в наличии 1 540 ₽ 44 44 51.03.01.09.00 Палец М-25 Палец В наличии: 2 1 160 ₽ 45 45 51.02.02.01.00 Ударник М-25 Ударник Нет в наличии 1 3,120 ₽ 46 46 138.02.01.01.00 Корпус ствола М-30/2000В Корпус ствола Нет в наличии 1 5,540 ₽ 47 47 00.02.04.04.20 Болт М8х40 Болт М8х40 В наличии: 9 4 40 ₽ 48 48 51.02.02.02.00 Кольцо уплотнительное М-25 Кольцо уплотнительное Нет в наличии 1 1,010 ₽ 49 49 51.02.02.03.00 Кольцо М-25 Кольцо Нет в наличии 1 110 ₽ 49A 49A 138.02.01.06.00 Кольцо защитное Нет в наличии 1 150 ₽ 50 50 51.02.02.04.00 Прокладка резиновая М-25 Прокладка резиновая В наличии: 3 1 270 ₽ 51 51 51.02.02.04.01 Втулка-стопор М-25 Втулка-стопор Нет в наличии 1 1,400 ₽ 51 51 010255(9) Втулка-стопор, подходит для отбойника Интерскол М-25; М-30/2000В, AEZ Втулка-стопор Аналог арт.51.02.02.04.01 Нет в наличии 1 590 ₽ 52 52 138.02.02.05.00 Втулка М-30/2000В Втулка В наличии: 1 1 760 ₽ 53 53 138.02.02.04.00 Кольцо М-30/2000В Кольцо Ø28х5 В наличии: 1 1 260 ₽ 54 54 138.02.02.02.00 Втулка полиуретановая М-30/2000В Втулка полиуретановая Нет в наличии 1 1,490 ₽ 55 55 138.02.02.03.00 Кольцо уплотнительное М-30/2000В Кольцо уплотнительное Ø62х3 Нет в наличии 1 90 ₽ 56 56 138.02.02.06.00 Проммасса М-30/2000В Проммасса Нет в наличии 1 800 ₽ 57 57 138.02.02.07.00 Кольцо М-30/2000В Кольцо Ø46х5 В наличии: 2 1 370 ₽ 58 58 138.02.02.08.00 Кольцо М-30/2000В Кольцо Ø74х2 В наличии: 2 1 130 ₽ 59 59 00.02.04.01.01 Винт М4х10 УШМ-115 Винт М4х10 В наличии: 19 4 10 ₽ 59 59* 00.02.04.05.03 Винт М4х10 Замена(аналог) или составная часть для замены поз.59 В наличии: 12 4 10 ₽ 62 62 138.03.00.13.00 Пробка М-30/2000В Пробка В наличии: 2 1 120 ₽ 62A 62A 138.03.00.11.00 Прокладка М-30/2000В Прокладка В наличии: 6 1 40 ₽ 65 65 138.02.02.01.00 Кольцо М-30/2000В Кольцо В наличии: 8 1 320 ₽ 66 66 51.04.03.03.00 Щетка электрическая М-25 Щётка электрическая В наличии: 8 2 200 ₽ 67 67 51.04.03.01.00 Крышка М-25 Крышка В наличии: 18 2 90 ₽ 67A 67A 138.04.03.01.00 Крышка М-30/2000В Крышка В наличии: 1 2 90 ₽ 68 68 00.10.01.04.24 Выключатель М-30 Выключатель В наличии: 1 1 1,270 ₽ 69 69 00.02.99.02.03 Кольцо стопорное В10 ДУ-1000ЭР;Д-1050Р;ЛШМ-900 Кольцо пружинное В8 В наличии: 23 1 10 ₽ 70 70 138.02.01.03.00 Кольцо М-30/2000В Кольцо Нет в наличии 1 90 ₽ 71 71 138.02.01.05.00 Пружина М-30/2000В Пружина В наличии: 1 1 60 ₽ 72 72 138.02.01.02.00 Букса М-30/2000В Букса В наличии: 1 1 2,650 ₽ 73 73 138.02.01.04.00 Стопор М-30/2000В Стопор В наличии: 4 1 910 ₽ 74 74 00.02.04.04.12 Болт М8х30 Болт M8х30 В наличии: 2 6 40 ₽ 75 75 138.04.00.04.00 Крышка двигателя М-30/2000В Крышка двигателя В наличии: 1 1 350 ₽ 76 76 51.05.00.09.00 Винт специальный М8х10 Нет данных о товаре 2 77 77 138.04.00.14.00 Ручка М-30/2000В (Заказывать вместе с арт.138.04.00.12.00) Ручка Нет в наличии 1 1,140 ₽ 78 78 138.04.00.12.00 Ручка-накладка М-30/2000В (Заказывать вместе с арт.138.04.00.14.00) Ручка-накладка Нет в наличии 1 570 ₽ 80 80 138.04.00.03.00 Подушка антивибриционная М-30/2000В Подушка антивибрационная В наличии: 1 1 1,580 ₽ 83 83 138.04.05.00.00 Втулка защитная шнура М-30/2000В Втулка защитная шнура В наличии: 5 1 110 ₽ 84 84 00.10.02.03.03 Шнур питания с вилкой М-25 Шнур питания с вилкой H07VV-F/2x1.5мм² В наличии: 2 1 1,080 ₽ 85A 85A 51.04.00.13.00 Планка фиксации шнура Нет данных о товаре 1 88 88 138.04.00.11.00 Дроссель М-30/2000В Дроссель 0.18 мкГ В наличии: 2 1 120 ₽ 91 91 51.05.00.01.00 Хомут Нет данных о товаре 1 92 92 51.05.00.02.00 Вставка Нет данных о товаре 2 93A 93A 51.05.00.03.00 Болт специальный М10х125 Нет данных о товаре 1 94 94 51.05.00.04.00 Маховик Нет данных о товаре 1 94A 94A 51.05.00.05.00 Гайка специальная М10х25 Нет данных о товаре 1 95 95 51.05.00.06.00 Рукоятка М-25 Рукоятка Нет в наличии 1 110 ₽ 96 96 51.05.00.07.00 Шпилька специальная М8 Нет данных о товаре 1 96A 96A 51.05.00.08.00 Накладка Нет данных о товаре 2 97 97 00.10.09.01.01 Колодка клеммная в сборе Колодка клеммная Нет в наличии 2 40 ₽ 98 98 00.30.10.03.00 Ключ шестигранный S4 Ключ S4 S4 Нет в наличии 1 20 ₽ 99 99 00.30.10.01.00 Ключ шестигранный Ключ S5 S5 Нет в наличии 1 40 ₽ 100 100 00.30.10.04.00 Ключ S6 S6 Нет данных о товаре 1 101 101 51.01.04.05.00 Ключ М-25 Отвёртка Нет в наличии 1 20 ₽ 102 102 138.01.04.03.00 Ключ накидной Нет данных о товаре 1 103 103 51.01.04.04.00 Флакон-маслёнка Нет данных о товаре 1 Кол-во: В корзину
