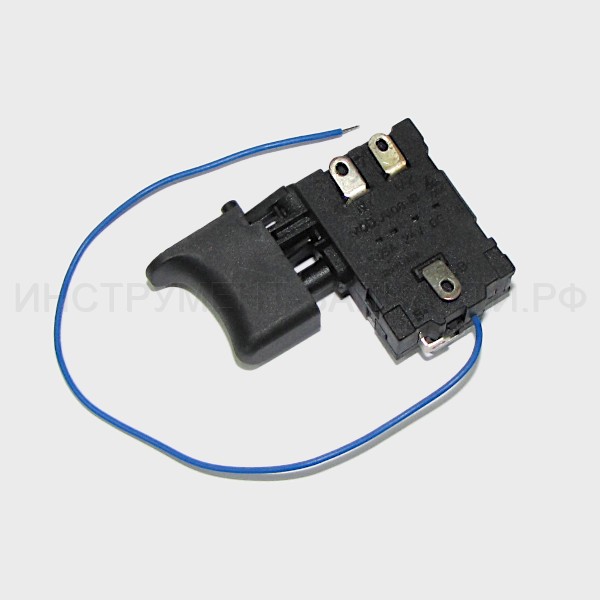

Дмитрий Кущев Схема и запчасти для аккумуляторного перфоратора Интерскол ПА-10/14.4Р Схема актуальна для изделий, у которых серийный номер начинается с 181. Инструмент снят с производства Рис. 1 Аккумуляторный перфоратор ПА-10/14.4Р (181.*): Рис.1 № Изобр. Артикул Наименование Наличие / Резерв Кол.на схеме Цена 1 1 181.05.00.02.00 Корпус Нет данных о товаре 1 1 1 181.05.00.03.00 Корпус-накладка Нет данных о товаре 1 2 2 181.02.03.00.00 Батарея аккумуляторная в сборе ISR18650-1300 Li-ion, 14.4V DC, 1300mAh Нет в наличии 1 1,600 ₽ 3 3 181.04.00.01.00 Колодка контактная Нет данных о товаре 1 4 4 00.10.01.04.29 Выключатель в сборе ПА-10/14,4ЭР Выключатель в сборе JV08-1B, 5<15A/24VDC/5E4 В наличии: 1 1 500 ₽ 5 5 181.05.00.04.00 Резинка уплотнительная верхняя Нет данных о товаре 1 6 6 181.05.00.07.00 Резинка уплотнительная нижняя Нет данных о товаре 1 7 7 181.05.00.06.00 Экран защитный Нет данных о товаре 1 8 8 181.05.00.05.00 Плата индикаторная Нет данных о товаре 1 9 9 181.05.00.01.00 Кнопка реверса Нет данных о товаре 1 10 10 181.04.00.00.00 Электродвигатель с колесом в сборе LS-550PX-63431 14.4V В наличии: 3 1 2,160 ₽ 11 11 Винт Нет данных о товаре 12 12 181.03.00.03.00 Втулка резиновая 13х17х4,5 В наличии: 1 1 20 ₽ 13 13 00.01.02.01.25 Подшипник игольчатый НК0808 (8х12х8) Подшипник игольчатый НК0808 (8х12х8) В наличии: 8 1 200 ₽ 181.03.01.00.00 Механизм компрессионно-вакуумный со стволом в сборе Нет данных о товаре 1 14 14 181.03.01.01.00 Поршень в сборе Нет данных о товаре 1 15 15 181.03.00.04.00 Втулка Нет данных о товаре 1 16 16 181.03.01.02.00 Ствол в сборе Нет данных о товаре 1 17 17 00.02.10.10.00 Шарик 7 мм Шарик Ø7 В наличии: 64 1 20 ₽ 181.03.02.00.00 Вал промежуточный с подшипником в сборе В наличии: 1 1 740 ₽ 18 18 Подшипник игольчатый Нет данных о товаре 1 19 19 181.03.02.01.00 Вал промежуточный в сборе Нет данных о товаре 1 20 20 92.04.00.02.00 Лампочка подсветки Ø5мм Нет данных о товаре 1 21 21 181.03.00.05.00 Шайба Нет данных о товаре 1 22 22 181.03.00.06.00 Пружина Нет данных о товаре 1 23 23 181.03.00.07.00 Шайба специальная Нет данных о товаре 1 24 24 181.03.00.08.00 Шайба Нет данных о товаре 1 25 25 181.03.00.02.00 Втулка нажимная Нет данных о товаре 1 26 26 Кольцо запорное Нет данных о товаре 1 27 27 181.03.00.09.00 Колпачок защитный Нет данных о товаре 1 181.03.03.00.00 Переключатель режимов в сборе В наличии: 1 1 540 ₽ 28 28 Кольцо пружинное Нет данных о товаре 1 29 29 181.03.03.01.00 Кольцо резиновое Нет данных о товаре 1 30 30 181.03.03.02.00 Кольцо резиновое Нет данных о товаре 1 31 31 181.03.03.03.00 Ручка переключателя Нет данных о товаре 1 32 32 93.02.02.00.00 Блок питания ЗУ ДА-10/14,4 ЭР (Li-ion) Блок питания зарядного устройства LLC30-17180001, 220V~0.25A/16.8V=1.8A В наличии: 3 1 1,570 ₽ 33 33 00.02.03.01.48 Винт 3х16 Винт 3х16 Нет в наличии 12 20 ₽ Кол-во: В корзину
