Схема и запчасти для аккумуляторного перфоратора Интерскол ПА-18/18Л2
Схема актуальна для изделий, у которых серийный номер начинается с 329.
Инструмент совместим со всеми аккумуляторными блоками платформы АПИ.
Для зарядки аккумуляторов АПИ ёмкостью от 4.0Ач, рекомендуется применять соответстующее зарядное устройство для зарядки аккумуляторов от 4.0Ач и выше.
С данным инструментом рекомендуется применять аккумуляторные блоки ёмкостью от 2.0Ач и выше.
Рис. 1

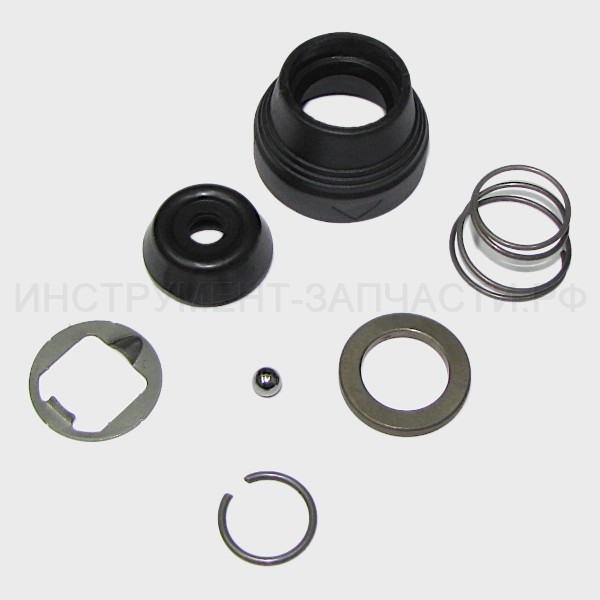

Аккумуляторный перфоратор ПА-18/18Л2 (329.*): Рис.1

1
Не настроено изображение
66.02.00.00.00
Муфта в сборе
В наличии: 10
1
140 ₽
1-1
Не настроено изображение
66.03.00.01.01
Колпачок защитный П-18/450ЭР (66)
Колпачок защитный
В наличии: 16
1
90 ₽
1-2

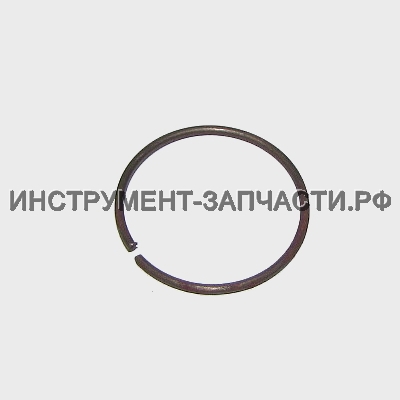

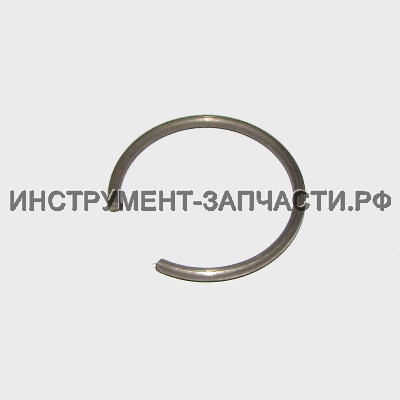

Кольцо пружинное В19х2
00.02.98.01.09
Кольцо пружинное В19х2
Кольцо пружинное
Ø19х2
В наличии: 28
1
20 ₽
1-3

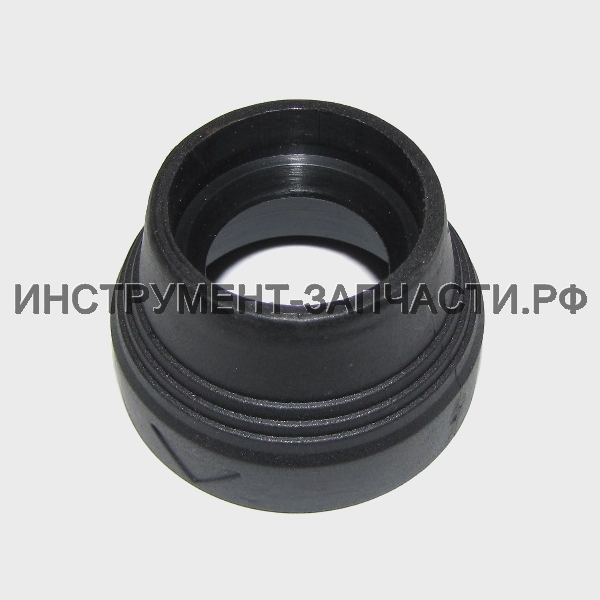

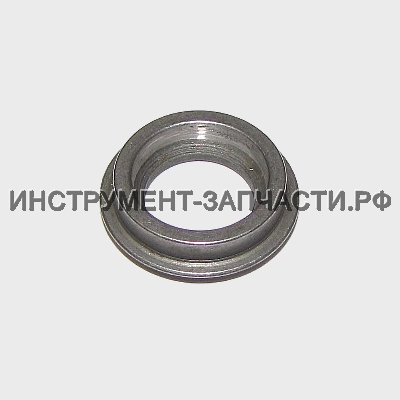

Втулка нажимная П-18/450 ЭР
66.03.00.02.00
Втулка нажимная П-18/450 ЭР
Втулка нажимная
В наличии: 9
1
80 ₽

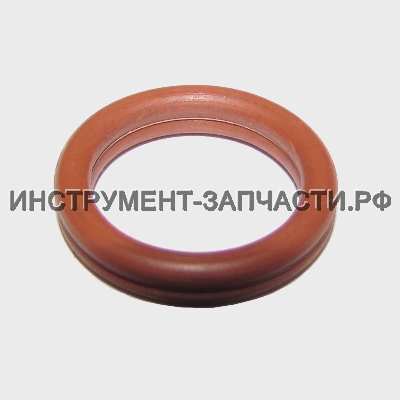

1-4

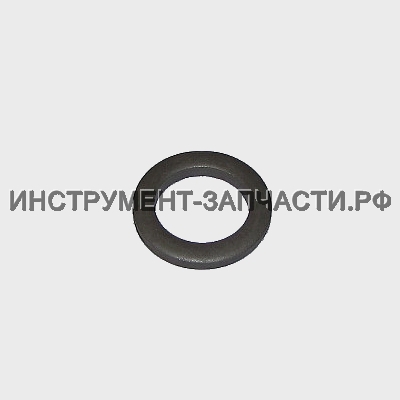

Кольцо 21х32х4 П-26/800ЭР
68.03.00.03.00
Кольцо 21х32х4 П-26/800ЭР
Кольцо
Ø21xØ31.5x4 (Ø21хØ32х4)
В наличии: 16
1
80 ₽
1-5

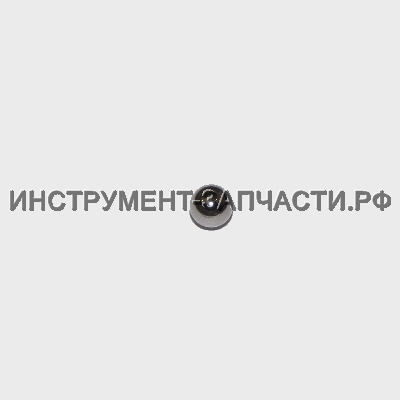

Шарик 7 мм
00.02.10.10.00
Шарик 7 мм
Шарик
Ø7.14
В наличии: 64
1
20 ₽

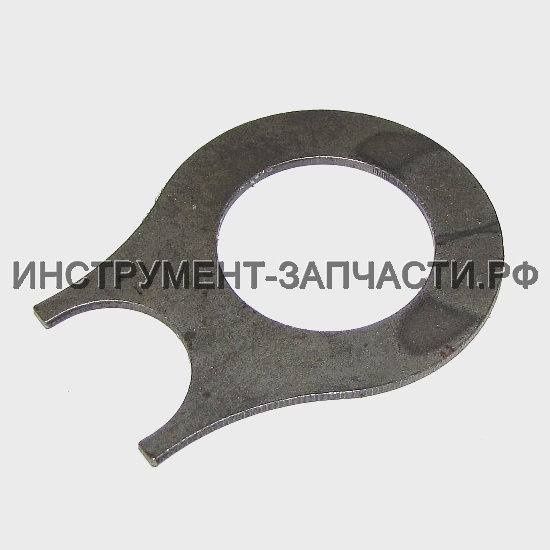

1-6

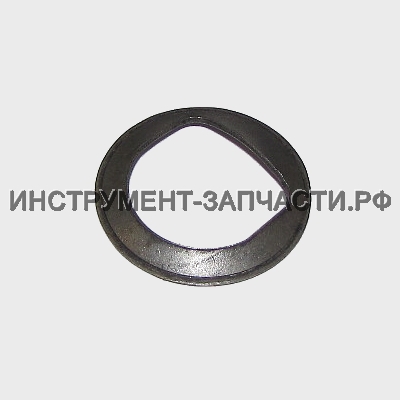

Шайба специальная П-26/800ЭР
68.03.00.04.00
Шайба специальная П-26/800ЭР
Шайба специальная
В наличии: 48
1
40 ₽
1-7

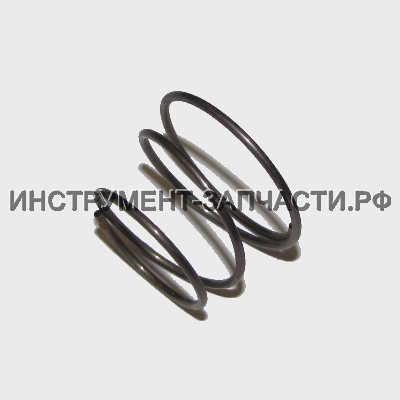

Пружина П-26/800ЭР
68.03.00.05.00
Пружина П-26/800ЭР
Пружина коническая
В наличии: 13
1
40 ₽
2

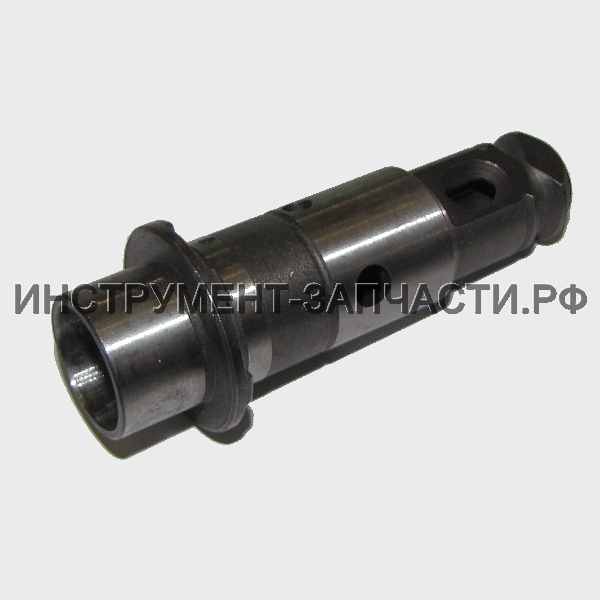

Ствол в сборе П-18/450 ЭР
66.03.01.00.00
Ствол в сборе П-18/450 ЭР
Корпус редуктора в сборе
В наличии: 2
1
720 ₽
2-1
Не настроено изображение
66.05.00.01.00
Корпус редуктора П-18/450 ЭР
Корпус редуктора
В наличии: 4
1
220 ₽
2-2

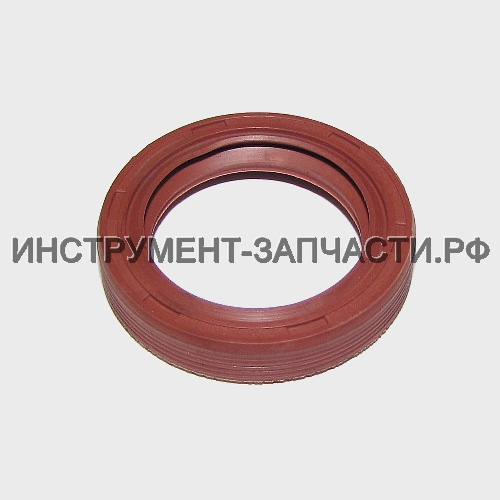

Манжета П-18/450 ЭР
66.03.00.03.00
Манжета П-18/450 ЭР
Манжета
Ø24.3х35х7
В наличии: 2
1
370 ₽
2-3

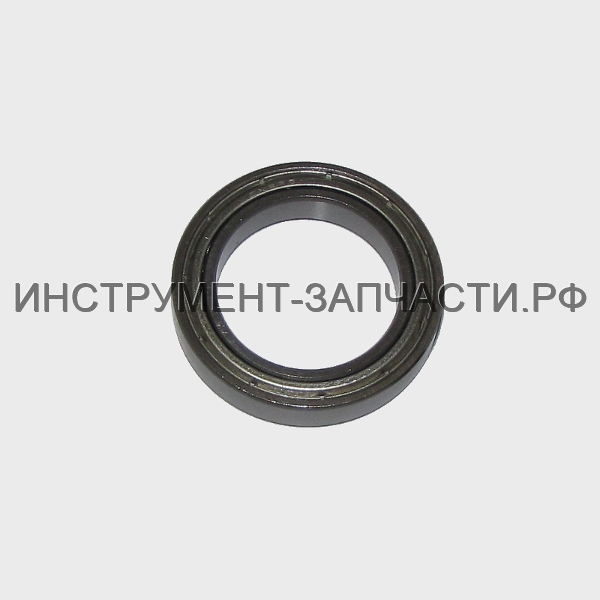

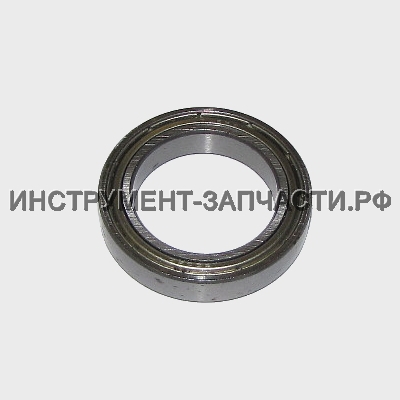

Подшипник шариковый 6805 Z(25x37x7)
00.01.01.01.62
Подшипник шариковый 6805 Z(25x37x7)
Подшипник шариковый
6805.2Z (25x37x7)
В наличии: 1
1
450 ₽
2-4

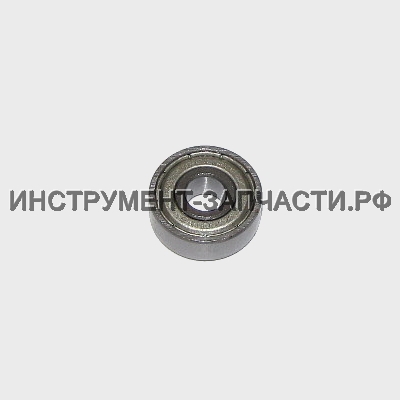

Подшипник шариковый 606 Z(6х17х6)
00.01.01.01.63
Подшипник шариковый 606 Z(6х17х6)
Подшипник шариковый
606-2Z (6х17х6)
В наличии: 24
1
250 ₽
3

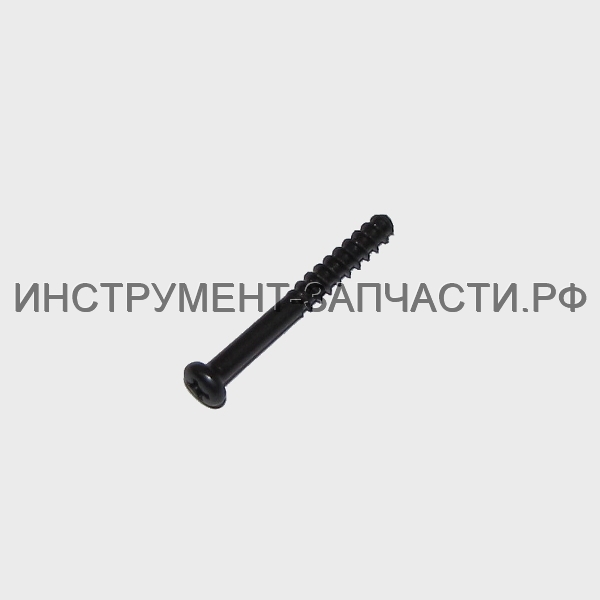

Винт 4х35
00.02.03.01.46
Винт 4х35
Винт саморез
ST4х35
В наличии: 3
4
20 ₽
4-1

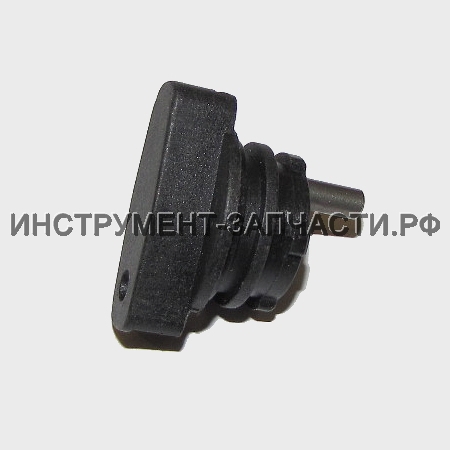

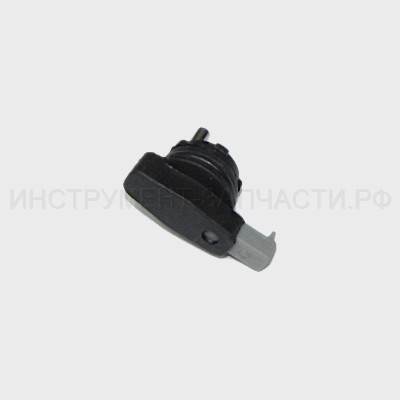

Ручка переключателя П-18/450 ЭР
66.05.01.04.00
Ручка переключателя П-18/450 ЭР
Ручка переключателя
В наличии: 2
1
60 ₽
4-2

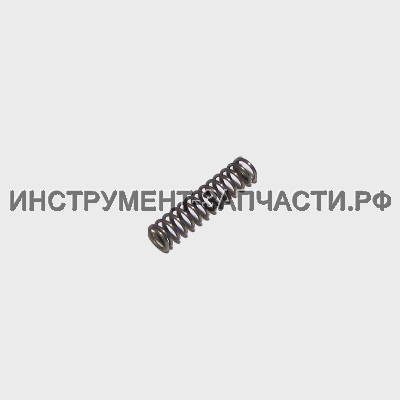

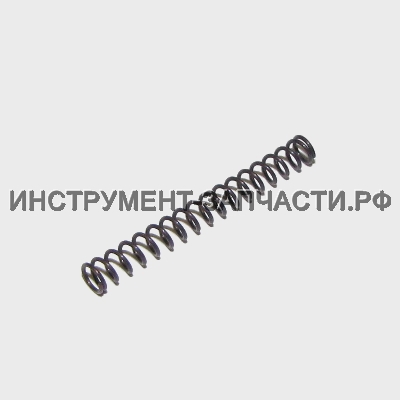

Пружина П-18/450 ЭР
66.05.01.03.00
Пружина П-18/450 ЭР
Пружина
В наличии: 4
1
30 ₽
4-3
Кнопка П-18/450 ЭР
66.05.01.02.00
Кнопка П-18/450 ЭР
Кнопка
В наличии: 2
1
50 ₽
4-4

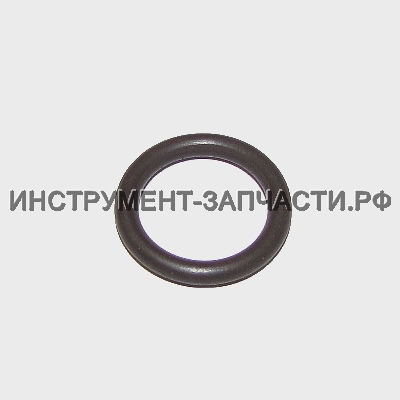

Кольцо резиновое П-18/450 ЭР
66.05.01.01.00
Кольцо резиновое П-18/450 ЭР
Кольцо резиновое
Ø11х2.5
В наличии: 5
1
60 ₽
5-1
Кольцо стопорное В 25
00.02.99.02.16
Кольцо стопорное В 25
Кольцо пружинное
Ø25
В наличии: 8
1
30 ₽
5-2

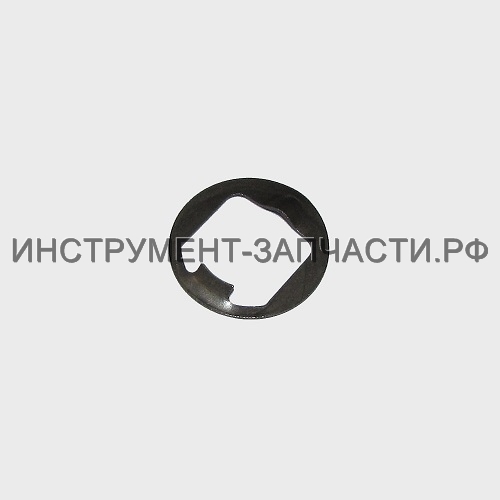

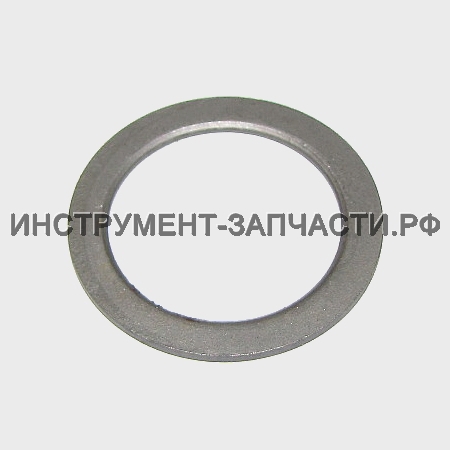

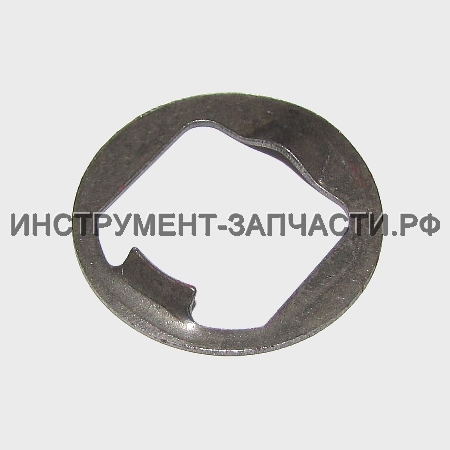

Шайба специальная П-18/450 ЭР
66.03.00.04.00
Шайба специальная П-18/450 ЭР
Шайба специальная
В наличии: 4
1
60 ₽
5-3

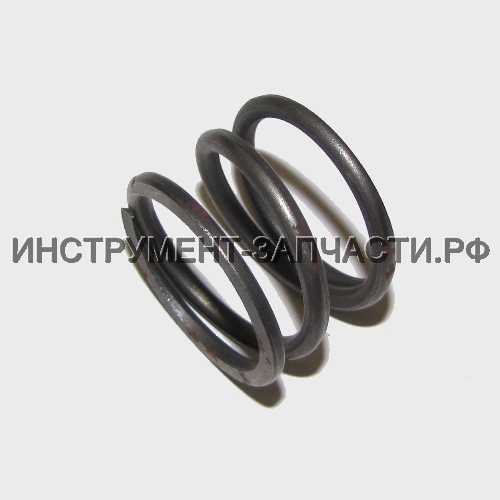

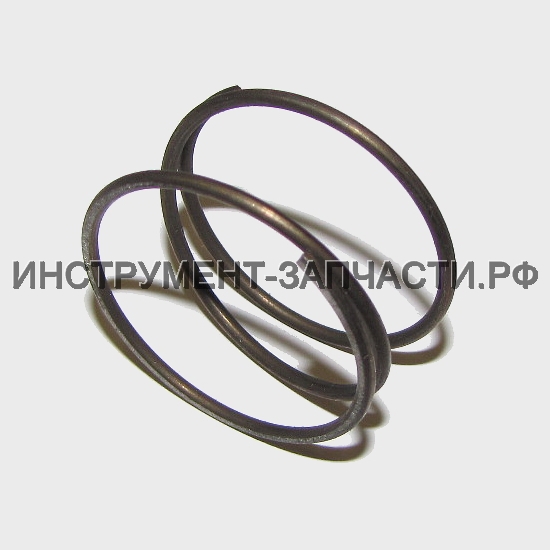

Пружина П-18/450 ЭР
66.03.00.05.00
Пружина П-18/450 ЭР
Пружина
В наличии: 3
1
60 ₽
5-4

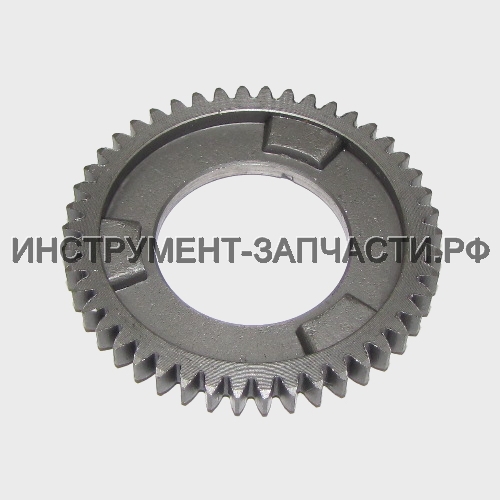

Колесо зубчатое Z=46 П-18/450 ЭР
66.03.00.06.00
Колесо зубчатое Z=46 П-18/450 ЭР
Колесо зубчатое
Z=46
В наличии: 4
1
160 ₽

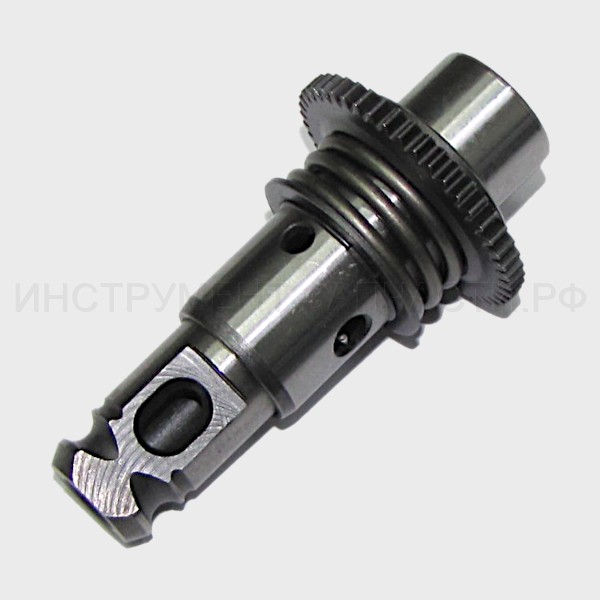

5-5
Не настроено изображение
66.03.01.02.00
Ствол в сборе
Нет в наличии
1
210 ₽
5-6

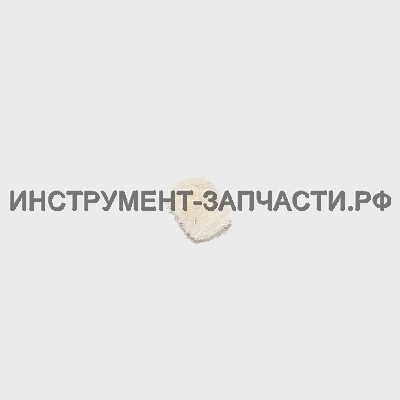

Проммасса П-18/450 ЭР
66.03.00.08.00
Проммасса П-18/450 ЭР
Проммасса
В наличии: 2
1
80 ₽
5-7

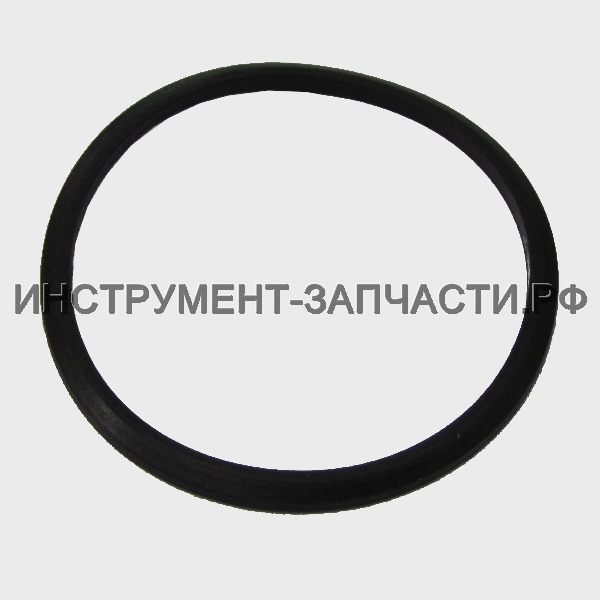

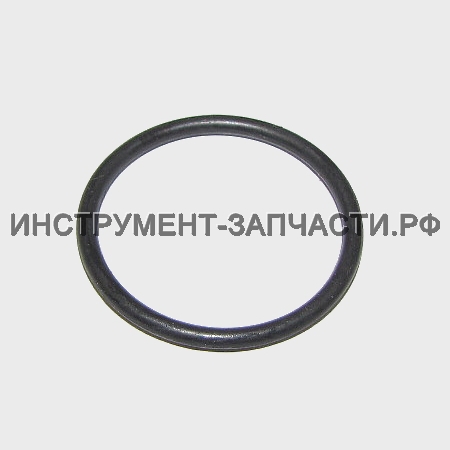

Кольцо уплотнительное П-18/450 ЭР
66.03.00.07.00
Кольцо уплотнительное П-18/450 ЭР
Кольцо уплотнительное
В наличии: 6
1
30 ₽
5-8
Втулка упорная П-18/450 ЭР
66.03.00.09.00
Втулка упорная П-18/450 ЭР
Втулка упорная
В наличии: 4
1
90 ₽

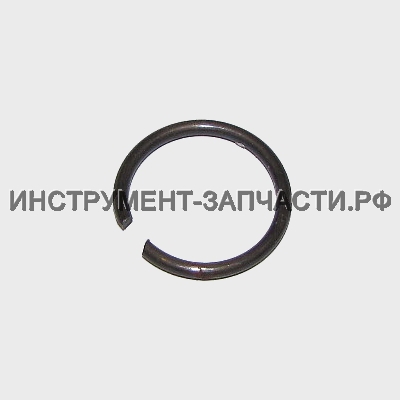

5-9
Кольцо запорное 1,5х21 П-18/450 ЭР
00.02.98.01.06
Кольцо запорное 1,5х21 П-18/450 ЭР
Кольцо запорное
Ø21х1.5
В наличии: 10
1
20 ₽
6

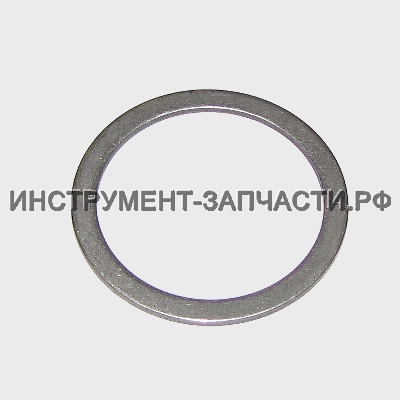

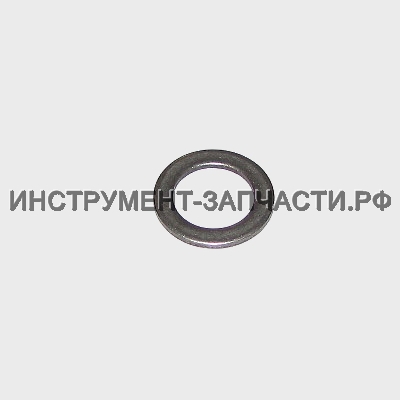

Шайба П-18/450 ЭР
66.03.00.16.00
Шайба П-18/450 ЭР
Шайба
В наличии: 2
1
40 ₽
7
Вилка П-18/450 ЭР
66.03.00.10.00
Вилка П-18/450 ЭР
Вилка
В наличии: 3
1
40 ₽

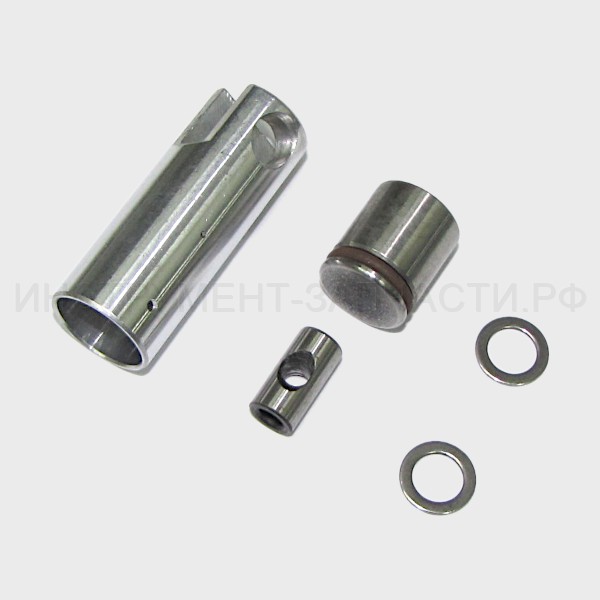

8
Не настроено изображение
66.03.04.00.00
Поршень в сборе
В наличии: 5
1
330 ₽

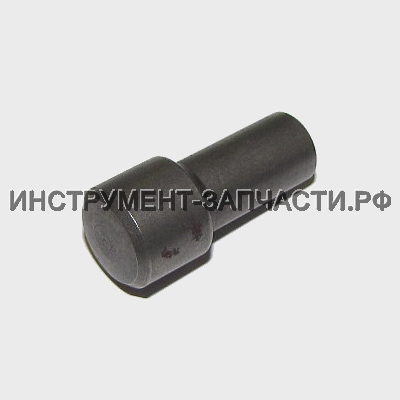

8-1

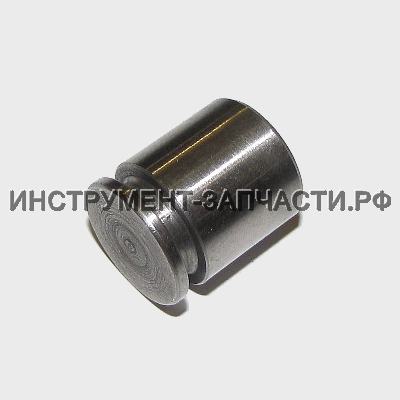

Боёк П-18/450 ЭР
66.03.00.11.00
Боёк П-18/450 ЭР
Боёк
Ø20
В наличии: 3
1
90 ₽
8-2
Кольцо резиновое П-18/450 ЭР
66.03.00.12.00
Кольцо резиновое П-18/450 ЭР
Кольцо резиновое
В наличии: 12
1
90 ₽
8-3

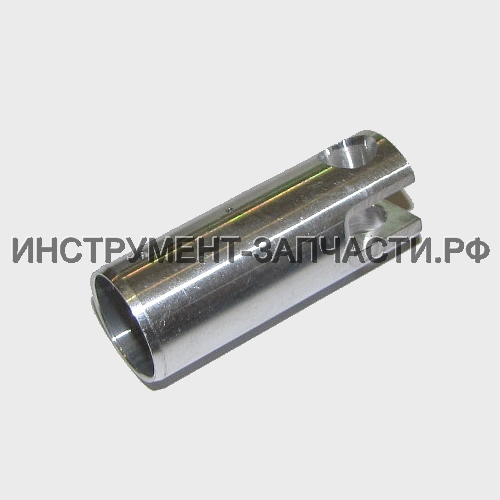

Поршень П-18/450 ЭР
66.03.00.13.00
Поршень П-18/450 ЭР
Поршень
Ø23.9
В наличии: 1
1
230 ₽
8-4
Кольцо ограничительное П-18/450 ЭР
66.03.00.14.00
Кольцо ограничительное П-18/450 ЭР
Кольцо ограничительное
В наличии: 6
2
50 ₽

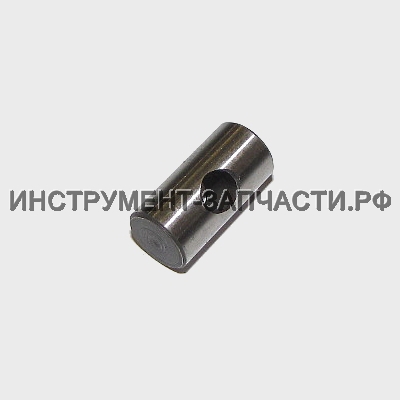

8-5
Палец П-18/450 ЭР
66.03.00.15.00
Палец П-18/450 ЭР
Палец
В наличии: 5
1
50 ₽
9
Не настроено изображение
329.03.05.00.00
Промщит в сборе
Нет данных о товаре
1
9-1

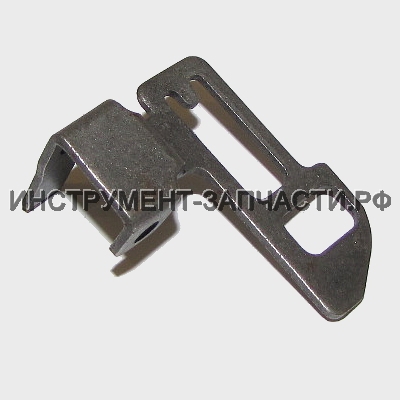

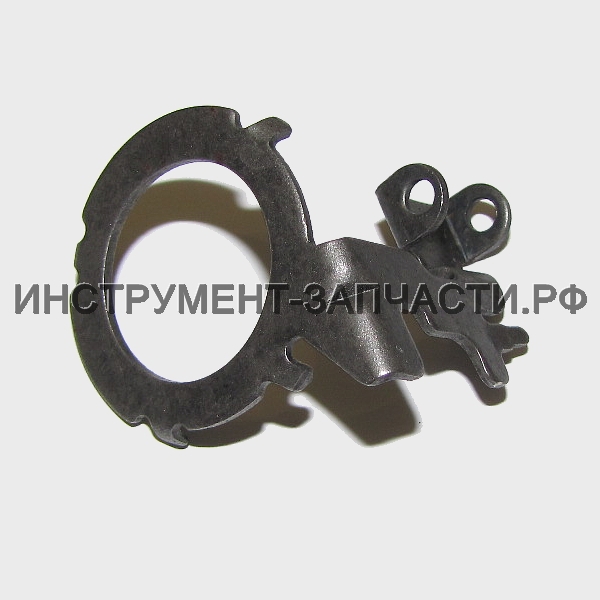

Скоба переключения режимов П-18/450 ЭР
66.03.03.05.00
Скоба переключения режимов П-18/450 ЭР
Скоба переключения режимов
В наличии: 7
1
110 ₽
9-2
Пружина П-18/450 ЭР
66.03.03.02.00
Пружина П-18/450 ЭР
Пружина
В наличии: 3
1
70 ₽
9-3

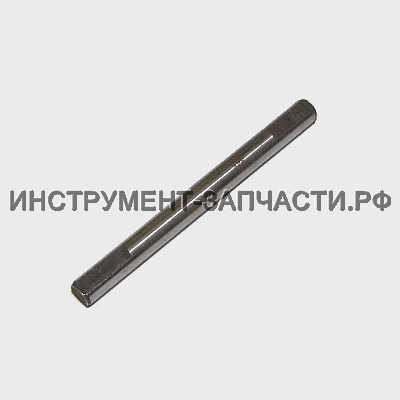

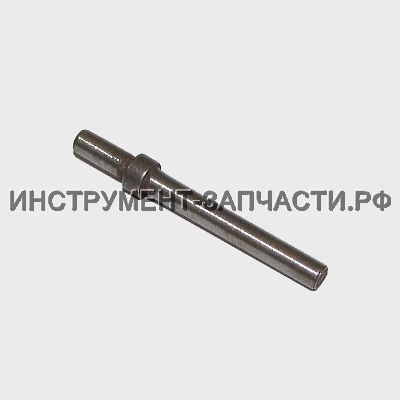

Ось П-18/450 ЭР
66.03.03.03.00
Ось П-18/450 ЭР
Ось
В наличии: 2
1
40 ₽
9-4
Пружина П-18/450 ЭР
66.03.03.07.00
Пружина П-18/450 ЭР
Пружина
В наличии: 4
1
30 ₽
9-5
Ось П-18/450 ЭР
66.03.03.06.00
Ось П-18/450 ЭР
Ось
В наличии: 1
1
30 ₽
9-6

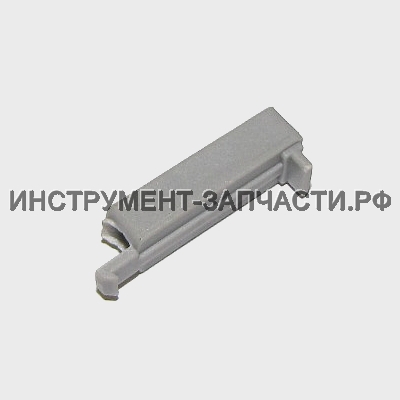

Планка переключателя П-18/450
66.03.03.08.00
Планка переключателя П-18/450
Планка переключателя
В наличии: 3
1
120 ₽
9-7
Не настроено изображение
66.03.03.11.00
Втулка
Нет данных о товаре
1
9-8
Подшипник шариковый 606 Z(6х17х6)
00.01.01.01.63
Подшипник шариковый 606 Z(6х17х6)
Подшипник шариковый
606-2Z (6х17х6)
В наличии: 24
1
250 ₽
9-9

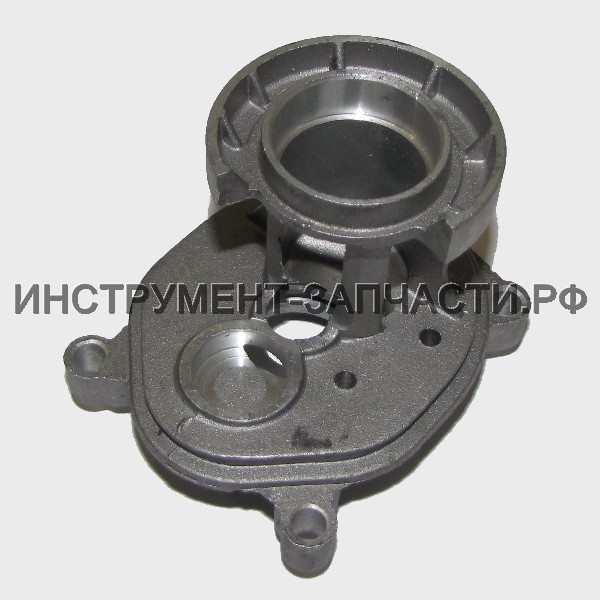

Промщит П-18/450 ЭР
66.03.03.04.00
Промщит П-18/450 ЭР
Промщит
В наличии: 3
1
350 ₽
9-10
Не настроено изображение
68.03.03.05.00
Сальник М-25/1500В
Сальник
В наличии: 5
1
30 ₽
9-11

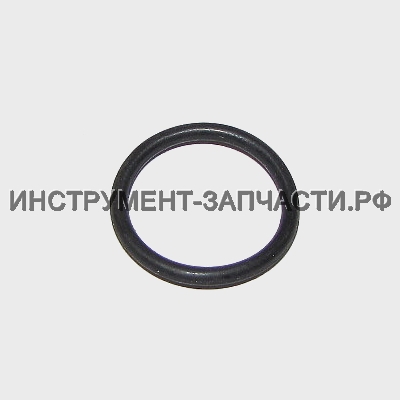

Кольцо резиновое П-18/450 ЭР
66.03.03.09.00
Кольцо резиновое П-18/450 ЭР
Кольцо резиновое
В наличии: 10
1
30 ₽
9-12

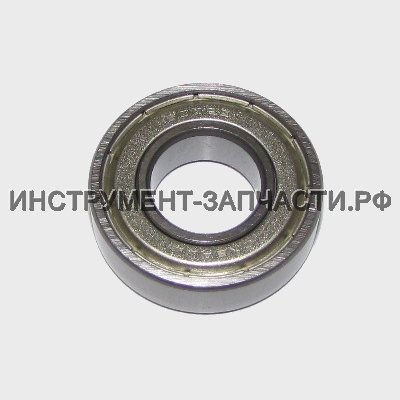

Подшипник шариковый 6002Z ДУ-1000ЭР
00.01.01.01.07
Подшипник шариковый 6002Z ДУ-1000ЭР
Подшипник шариковый
12х24х6
Нет в наличии
1
280 ₽
9-13
Сальник П-18/450 ЭР
66.03.03.10.00
Сальник П-18/450 ЭР
Сальник
В наличии: 3
1
40 ₽
10
Не настроено изображение
329.12.18.01.02
Вал промежуточный в сборе
Нет данных о товаре
1
10-1
Вал-шестерня Z=10 П-18/450 ЭР (исп. 01)
66.03.02.01.01
Вал-шестерня Z=10 П-18/450 ЭР (исп. 01)
Вал-шестерня
Z=10
В наличии: 6
1
160 ₽
10-2

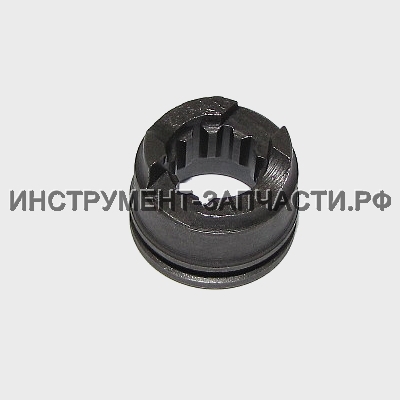

Полумуфта кулачковая П-18/450 ЭР
66.03.02.02.00
Полумуфта кулачковая П-18/450 ЭР
Полумуфта кулачковая
В наличии: 2
1
220 ₽
10-3
Подшипник роликовый NR-HK0808
00.01.02.01.17
Подшипник роликовый NR-HK0808
Подшипник роликовый
HK0808 (8х12х8)
В наличии: 24
2
220 ₽

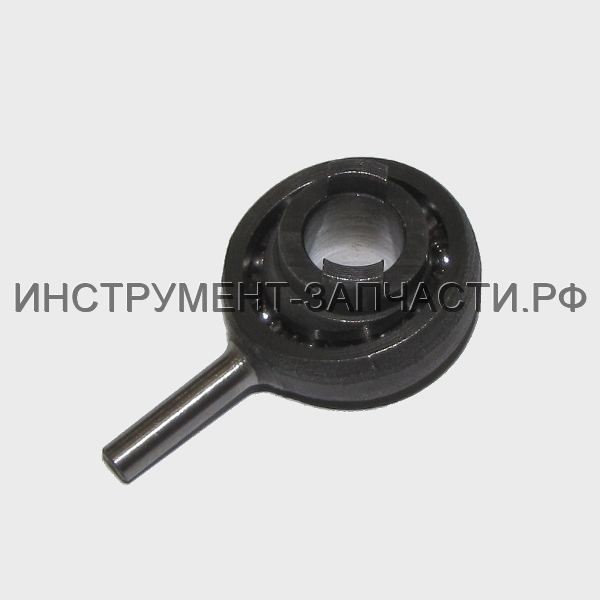

10-4
Подшипник качающийся в сборе исп. 01
66.03.02.03.01
Подшипник качающийся в сборе исп. 01
Подшипник качающийся
ход 17.58мм
В наличии: 2
1
680 ₽
10-5
Не настроено изображение
329.02.18.01.02
Колесо зубчатое
Нет данных о товаре
1
11
Не настроено изображение
329.12.18.01.01
Двигатель в сборе
Нет данных о товаре
1
11-1
Не настроено изображение
329.02.18.01.01
Шестерня мотора
Нет данных о товаре
1
11-2
Не настроено изображение
329.07.20.01.09
Крыльчатка
Нет данных о товаре
1
11-3
Не настроено изображение
00.04.65.04.04
Винт M4x8
M4x8
Нет данных о товаре
2
11-4
Не настроено изображение
329.08.18.00.00

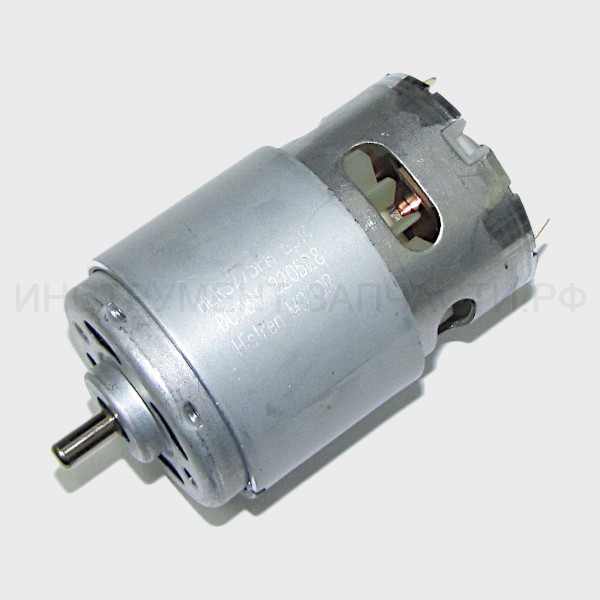

Мотор ПА-18/18Л2 (329)
Мотор
В наличии: 1
1
1,740 ₽
12
Не настроено изображение
329.05.00.01.00
Корпус в сборе
Нет данных о товаре
1
13
Не настроено изображение
00.02.03.01.11
Винт ST3.9х16
Винт саморез
ST3.9х16
В наличии: 5
9
10 ₽
14
Не настроено изображение
329.05.00.02.00

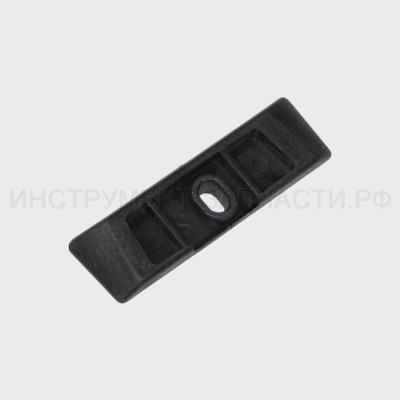

Переключатель реверса ПА-18/18Л2 (329)
Переключатель реверса
В наличии: 1
1
10 ₽
15
Не настроено изображение
329.04.00.00.00
Выключатель с монтажной платой в сборе
Нет данных о товаре
1
15-1
Не настроено изображение

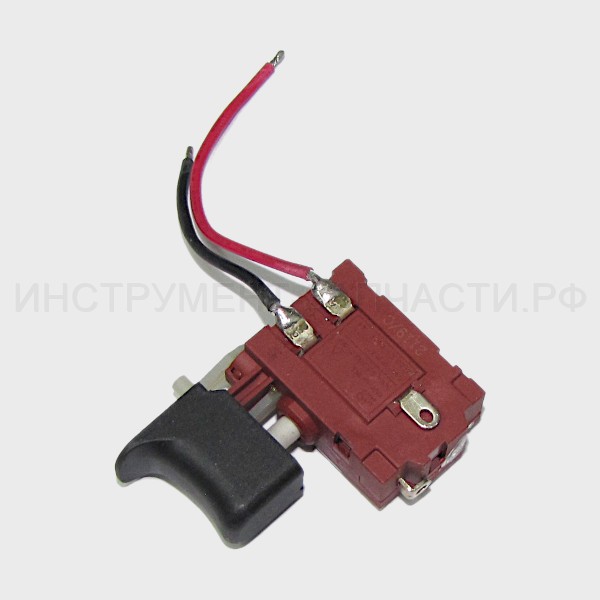

329.04.04.00.00
Выключатель ПА-18/18Л2 (329)
Выключатель
FA01-15/1WEK 5<15A 7.2-24Vd.C.5E4 (JIA BEN)
В наличии: 2
1
1,030 ₽
15-2
Не настроено изображение
329.04.00.01.00

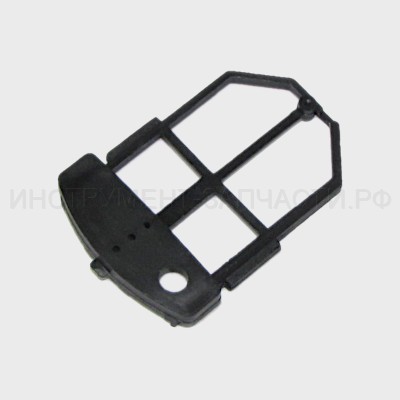

Блок индикаторный ПА-18/18Л2 (329)
Блок индикаторный
В наличии: 1
1
40 ₽
15-3
Не настроено изображение
329.04.00.02.00
Плата управления электронная
Нет данных о товаре
1
15-4
Не настроено изображение
00.02.03.01.60
Винт ДА-10/12M2
Винт саморез
ST2.2х5
Нет в наличии
3
30 ₽
15-5
Не настроено изображение
329.04.00.03.00
Провод монтажный
L-80мм
Нет данных о товаре
2
15-6
Не настроено изображение
329.04.00.04.00
Провод монтажный
L-65мм
Нет данных о товаре
1
15-7
Не настроено изображение
329.04.00.04.00
Провод монтажный
L-65мм
Нет данных о товаре
2
15-8
Не настроено изображение
329.04.00.06.00
Колодка контактная
В наличии: 1
1
70 ₽
16
Не настроено изображение
00.02.01.01.04
Гайка М4 ДА-14,4 ЭР-Ф
Гайка
М4
В наличии: 3
2
20 ₽
17
Не настроено изображение
329.05.00.05.00
Скоба крепления
Нет данных о товаре
1
18
Не настроено изображение
00.02.02.02.02
Шайба 4х8х0,5
Шайба
Ø4
В наличии: 5
1
20 ₽
19
Винт М4х10 УШМ-115
00.02.04.01.01
Винт М4х10 УШМ-115
Винт
M4х10
В наличии: 19
1
10 ₽
20

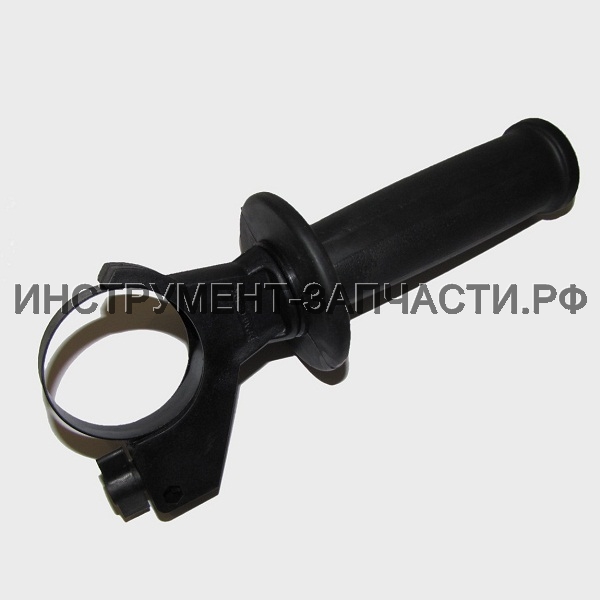

Ручка боковая в сборе П-26/800 ЭР
68.02.01.00.00
Ручка боковая в сборе П-26/800 ЭР
Ручка боковая в сборе
Ø43-46.2
В наличии: 14
1
300 ₽
20-1
Не настроено изображение
66.02.01.01.00
Хомут П-24/700ЭР
Хомут
В наличии: 1
1
50 ₽
20-2
Не настроено изображение
68.02.01.02.00
Винт специальный М8 П-26/800ЭР
Винт специальный
М8
В наличии: 10
1
50 ₽
20-3
Не настроено изображение
68.02.01.05.00
Винт барашковый М6 П-26/800ЭР
Винт барашковый
М6х15
В наличии: 10
1
30 ₽
20-4
Не настроено изображение
66.02.01.03.00
Держатель П-24/700ЭР
Держатель
В наличии: 1
1
50 ₽
20-5
Не настроено изображение
68.02.01.04.00
Прижим П-26/800ЭР
Прижим
М6
В наличии: 1
1
20 ₽
20-6
Не настроено изображение
68.02.01.07.00
Ручка П-26/800ЭР
Ручка
В наличии: 2
1
170 ₽
21
Не настроено изображение
68.02.00.01.00
Ограничитель глубины бурения П-26/800ЭР
Ограничитель глубины бурения (сверления)
В наличии: 8
1
110 ₽
22
Кольцо разрезное П-18/450 ЭР
66.03.03.01.00
Кольцо разрезное П-18/450 ЭР
Кольцо резиновое
В наличии: 4
1
20 ₽
23
Не настроено изображение
383.02.02.00.00

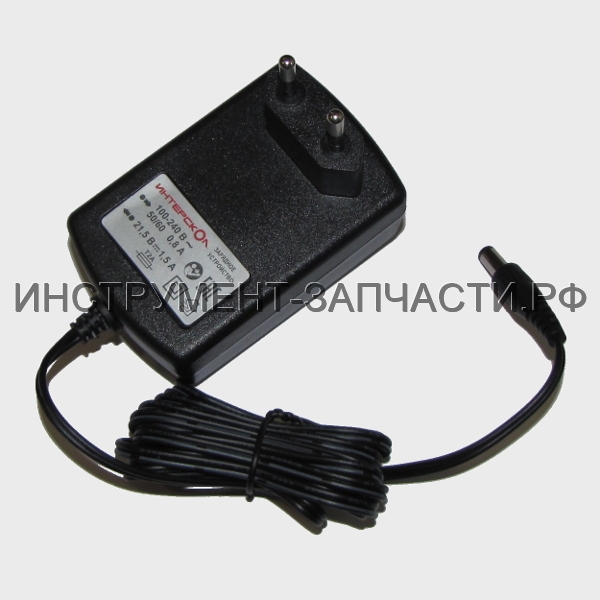

Устройство зарядное в сборе ДА-10/14,4Л3
Устройство зарядное для аккум.блока 1.5-2.0Ач, 14.4-18В, Li-ion, с индикатором зарядки
220В, 50Вт, I=1.8А, V=16.8В
В наличии: 1
1
1,930 ₽
23
Не настроено изображение
518.02.02.00.00
Устройство зарядное в сборе ДА-10/18Л2
Устройство зарядное для аккум.блока 1.5-2.0Ач, 18В, Li-ion, с индикатором зарядки
220В, 37Вт, I-1.5A, V=17.2V
В наличии: 1
1
680 ₽
23
Не настроено изображение
536.02.02.00.00
Устройство зарядное ДА-18ЭР
Устройство зарядное для аккум.блока 1.5-2.0Ач, 18В, Li-ion, с индикатором зарядки
100-240В, 5Вт, I=1.5А, V=21.5В
Нет в наличии
1
2,980 ₽
23
Не настроено изображение
597.02.02.01.00
Устройство зарядное (2401.116) ДА-10/18В (709)
Устройство зарядное для аккум.блока 1.5-2.0Ач, 18В, Li-ion, с индикатором зарядки
100-240В, 0.8А, 5Вт, I=1.5А, V=21.5В (светодиод)
В наличии: 1
1
1,930 ₽
23
Не настроено изображение
597.02.02.00.00
Устройство зарядное ДА-18ЭР
Устройство зарядное для аккум.блока 1.5-2.0Ач, 18В
100-240В, 0.8А, 5Вт, I=1.5А, V=21.5В
Нет в наличии
1
1,420 ₽
23
Не настроено изображение
2401.016
Зарядное устройство ЗУ-1,5/18 для аккум. блока 1,5А/ч, 18В, Li-ion
Устройство зарядное для аккум.блока 1.5-2.0Ач, 18В
100-240В, 0.8А, 5Вт, I=1.5А, V=21.5В
В наличии: 2
1
1,700 ₽
23
Не настроено изображение
2401.116
ЗУ-1,5/18 с инд. для аккум. блока 1,5А/ч, 18В, Li-ion
Устройство зарядное для аккум.блока 1.5-2.0Ач, 18В, Li-ion, с индикатором зарядки
100-240В, 0.8А, I=1.5А, V=21.5В (светодиод)
Нет в наличии
1
1,700 ₽
23
Не настроено изображение
574.02.02.00.00
Устройство зарядное
Устройство зарядное для аккум.блока 1.5-2.0Ач, 18В
110-240В, Iп-0.8А, 37Вт, Iз-2.2А, Uз-21.5В
Нет в наличии
1
2,490 ₽
23
Не настроено изображение
574.02.01.00.00
Устройство зарядное ДПА-165/18В
Устройство зарядное для аккум.блока 4.0-5.0Ач, 18В, Li-ion, с индикатором зарядки
110-240В, Iп-0.8А, 88Вт, Iз-2.2А, Uз-21.5В
Нет в наличии
1
1,420 ₽
23
Не настроено изображение
649.02.02.01.00
Устройство зарядное (2401.126)
Устройство зарядное для аккум.блока 4.0-5.0Ач, 18В, Li-ion, с индикатором зарядки
110-240В, Iп-0.8А, 88Вт, Iз-2.2А, Uз-21.5В
Нет в наличии
1
3,790 ₽
23
Не настроено изображение
2401.026
ЗУ-4/18 для аккум. блока 4А/ч, 18В, Li-ion
Устройство зарядное для аккум.блока 4.0-5.0Ач, 18В, Li-ion, с индикатором зарядки
110-240В, Iп-0.8А, 88Вт, Iз-2.2А, Uз-21.5В
В наличии: 1
1
3,220 ₽
23
Не настроено изображение
2401.126
ЗУ-4/18 для аккум. блока 4А/ч, 18В, Li-ion
Устройство зарядное для аккум.блока 4.0-5.0Ач, 18В, Li-ion, с индикатором зарядки
110-240В, Iп-0.8А, 88Вт, Iз-2.2А, Uз-21.5В
Нет в наличии
1
3,220 ₽
24
Не настроено изображение
518.02.03.01.00
Батарея аккумуляторная Li-ion, 2000 mAh
Батарея аккумуляторная АПИ, 2.0Ач, 18В, Li-ion
18V DC, Li-ion, 2000 mAh
Нет в наличии
1
5,610 ₽
24
Не настроено изображение
574.02.03.00.00
Батарея аккумуляторная 18V/2.0Ah li-ion
Батарея аккумуляторная АПИ, 2.0Ач, 18В, Li-ion
18V DC, Li-ion, 2000 mAh
В наличии: 1
1
5,440 ₽
24
Не настроено изображение
649.02.03.01.00
Батарея аккумуляторная АПИ, 2.0Ач, 18В, Li-ion
18V DC, Li-ion, 2000 mAh
Нет данных о товаре
1
24
Не настроено изображение
2400.020
АПИ-2/18 аккум. блок 2А/ч, 18В, Li-ion
Батарея аккумуляторная АПИ, 2.0Ач, 18В, Li-ion
18V DC, Li-ion, 2000 mAh
Нет в наличии
1
4,910 ₽
24
Не настроено изображение
2400.120
АПИ-2/18И аккум. блок 2А/ч, 18В, Li-ion с инд.
Батарея аккумуляторная АПИ, 2.0Ач, 18В, Li-ion с индикатором уровня заряда
18V DC, Li-ion, 2000 mAh
Нет в наличии
1
0 ₽
24
Не настроено изображение
574.02.03.01.00
Батарея аккумуляторная 20 VDC; 18V/4.0Ah li-ion
Батарея аккумуляторная АПИ, 4.0Ач, 18В, Li-ion
18V DC, Li-ion, 4000 mAh
Нет в наличии
1
8,800 ₽
24
Не настроено изображение
649.02.03.00.00
Батарея аккумуляторная АПИ, 4.0Ач, 18В, Li-ion
18V DC, Li-ion, 4000 mAh
Нет данных о товаре
1
24
Не настроено изображение
2400.021
АПИ-4/18 аккум. блок 4А/ч, 18В, Li-ion
Батарея аккумуляторная АПИ, 4.0Ач, 18В, Li-ion
18V DC, Li-ion, 4000 mAh
Нет в наличии
1
7,190 ₽
24
Не настроено изображение
2400.121
АПИ-4/18И аккум. блок 4А/ч, 18В, Li-ion с инд.
Батарея аккумуляторная АПИ, 4.0Ач, 18В, Li-ion с индикатором уровня заряда
18V DC, Li-ion, 4000 mAh
Нет в наличии
1
7,840 ₽
24
Не настроено изображение
574.02.03.02.00
Батарея аккумуляторная АПИ, 5.0Ач, 18В, Li-ion
18V DC, Li-ion, 5000 mAh
Нет данных о товаре
1
24
Не настроено изображение
2400.022
АПИ-5/18 аккум. блок 5А/ч, 18В, Li-ion
Батарея аккумуляторная АПИ, 5.0Ач, 18В, Li-ion
18V DC, Li-ion, 5000 mAh
Нет в наличии
1
9,760 ₽
24
Не настроено изображение
2400.122
АПИ-5/18И аккум. блок 5Ач, 18В, Li-ion с инд.
Батарея аккумуляторная АПИ, 5.0Ач, 18В, Li-ion с индикатором уровня заряда
18V DC, Li-ion, 5000 mAh
Нет в наличии
1
9,840 ₽
24
Не настроено изображение
384.02.03.00.00
Батарея аккумуляторная ДА-13/18Л3
Батарея аккумуляторная АПИ, 1.5Ач, 18В, Li-ion
18V DC, Li-ion, 1500 mAh
В наличии: 1
1
2,900 ₽
24
Не настроено изображение
518.02.03.00.00
Батарея аккумуляторная ДА-10/18Л2
Батарея аккумуляторная АПИ, 1.5Ач, 18В, Li-ion
18V DC, Li-ion, 1500 mAh
В наличии: 2
1
4,610 ₽
24
Не настроено изображение
536.02.03.00.00
Батарея аккумуляторная ДА-18ЭР
Батарея аккумуляторная АПИ, 1.5Ач, 18В, Li-ion
18V DC, Li-ion, 1500 mAh
Нет в наличии
1
3,900 ₽
24
Не настроено изображение
2400.019
АПИ-1,5/18 аккум. блок 1,5А/ч, 18В, Li-ion
Батарея аккумуляторная АПИ, 1.5Ач, 18В, Li-ion
18V DC, Li-ion, 1500 mAh
Нет в наличии
1
4,450 ₽
