Схема и запчасти для аккумуляторного перфоратора Интерскол ПА-22/18В
Схема актуальна для изделий, у которых серийный номер начинается с 649.
Инструмент совместим со всеми аккумуляторными блоками платформы АПИ.
Для зарядки аккумуляторов АПИ ёмкостью от 4.0Ач, рекомендуется применять соответстующее зарядное устройство для зарядки аккумуляторов от 4.0Ач и выше.
Рис. 1

Аккумуляторный перфоратор ПА-22/18В (649.*): Рис.1

1
Не настроено изображение
649.05.00.03.00
Левый полукорпус
Нет данных о товаре
1
2
Не настроено изображение
649.05.00.04.00
Правый полукорпус
Нет данных о товаре
1
A
Не настроено изображение
649.05.00.00.00
Корпус комплект (лев.+пр.)
Нет данных о товаре
1k
3
Не настроено изображение
649.05.00.09.00
Переключатель реверса
Нет данных о товаре
1
4
Не настроено изображение
649.04.01.00.00

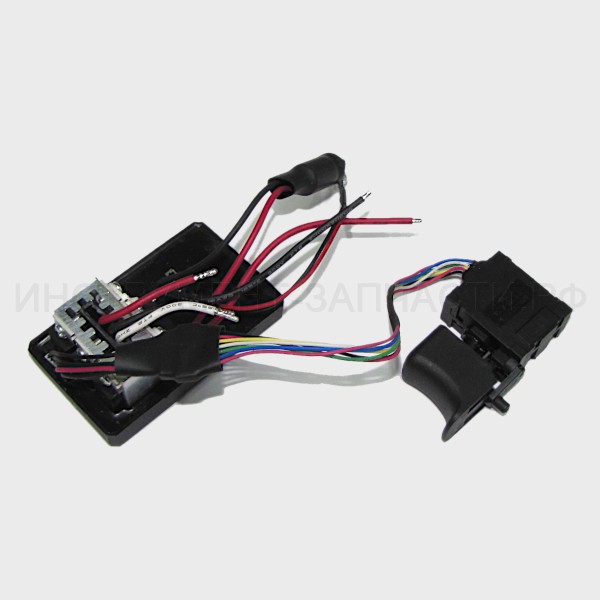

Выключатель в сборе
В наличии: 1
1
3,340 ₽
5
Не настроено изображение
00.10.08.01.04
Блок управления
Нет данных о товаре
1
6
Не настроено изображение
525.04.00.02.00
Колодка клеммная
Нет данных о товаре
1
7
Не настроено изображение
649.04.00.00.00

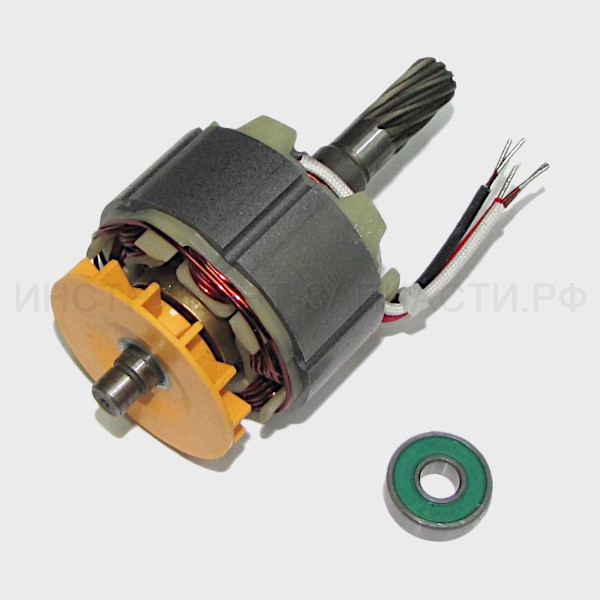

Электродвигатель б_щет.
DC18V
В наличии: 1
1
3,730 ₽
8
Не настроено изображение
649.03.00.00.00
Редуктор перфоратора в сборе
Нет данных о товаре
1
9
Не настроено изображение
00.02.03.01.76
Винт саморез
Нет данных о товаре
4
10
Не настроено изображение
00.02.03.01.03
Винт 4х14 ДУ-650ЭР
Винт саморез
ST4х14
В наличии: 4
10
20 ₽
11
Не настроено изображение
384.02.03.00.00
Батарея аккумуляторная ДА-13/18Л3
Батарея аккумуляторная АПИ, 1.5Ач, 18В, Li-ion
18V DC, Li-ion, 1500 mAh
В наличии: 1
1
2,900 ₽
11
Не настроено изображение
518.02.03.00.00
Батарея аккумуляторная ДА-10/18Л2
Батарея аккумуляторная АПИ, 1.5Ач, 18В, Li-ion
18V DC, Li-ion, 1500 mAh
В наличии: 2
1
4,610 ₽
11
Не настроено изображение
536.02.03.00.00
Батарея аккумуляторная ДА-18ЭР
Батарея аккумуляторная АПИ, 1.5Ач, 18В, Li-ion
18V DC, Li-ion, 1500 mAh
Нет в наличии
1
3,900 ₽
11
Не настроено изображение
2400.019
АПИ-1,5/18 аккум. блок 1,5А/ч, 18В, Li-ion
Батарея аккумуляторная АПИ, 1.5Ач, 18В, Li-ion
18V DC, Li-ion, 1500 mAh
Нет в наличии
1
4,450 ₽
11
Не настроено изображение
518.02.03.01.00
Батарея аккумуляторная Li-ion, 2000 mAh
Батарея аккумуляторная АПИ, 2.0Ач, 18В, Li-ion
18V DC, Li-ion, 2000 mAh
Нет в наличии
1
5,610 ₽
11
Не настроено изображение
574.02.03.00.00
Батарея аккумуляторная 18V/2.0Ah li-ion
Батарея аккумуляторная АПИ, 2.0Ач, 18В, Li-ion
18V DC, Li-ion, 2000 mAh
В наличии: 1
1
5,440 ₽
11
Не настроено изображение
649.02.03.01.00
Батарея аккумуляторная АПИ, 2.0Ач, 18В, Li-ion
18V DC, Li-ion, 2000 mAh
Нет данных о товаре
1
11
Не настроено изображение
2400.020
АПИ-2/18 аккум. блок 2А/ч, 18В, Li-ion
Батарея аккумуляторная АПИ, 2.0Ач, 18В, Li-ion
18V DC, Li-ion, 2000 mAh
Нет в наличии
1
4,910 ₽
11
Не настроено изображение
2400.120
АПИ-2/18И аккум. блок 2А/ч, 18В, Li-ion с инд.
Батарея аккумуляторная АПИ, 2.0Ач, 18В, Li-ion с индикатором уровня заряда
18V DC, Li-ion, 2000 mAh
Нет в наличии
1
0 ₽
11
Не настроено изображение
574.02.03.01.00
Батарея аккумуляторная 20 VDC; 18V/4.0Ah li-ion
Батарея аккумуляторная АПИ, 4.0Ач, 18В, Li-ion
18V DC, Li-ion, 4000 mAh
Нет в наличии
1
8,800 ₽
11
Не настроено изображение
649.02.03.00.00
Батарея аккумуляторная АПИ, 4.0Ач, 18В, Li-ion
18V DC, Li-ion, 4000 mAh
Нет данных о товаре
1
11
Не настроено изображение
2400.021
АПИ-4/18 аккум. блок 4А/ч, 18В, Li-ion
Батарея аккумуляторная АПИ, 4.0Ач, 18В, Li-ion
18V DC, Li-ion, 4000 mAh
Нет в наличии
1
7,190 ₽
11
Не настроено изображение
2400.121
АПИ-4/18И аккум. блок 4А/ч, 18В, Li-ion с инд.
Батарея аккумуляторная АПИ, 4.0Ач, 18В, Li-ion с индикатором уровня заряда
18V DC, Li-ion, 4000 mAh
Нет в наличии
1
7,840 ₽
11
Не настроено изображение
574.02.03.02.00
Батарея аккумуляторная АПИ, 5.0Ач, 18В, Li-ion
18V DC, Li-ion, 5000 mAh
Нет данных о товаре
1
11
Не настроено изображение
2400.022
АПИ-5/18 аккум. блок 5А/ч, 18В, Li-ion
Батарея аккумуляторная АПИ, 5.0Ач, 18В, Li-ion
18V DC, Li-ion, 5000 mAh
Нет в наличии
1
9,760 ₽
11
Не настроено изображение
2400.122
АПИ-5/18И аккум. блок 5Ач, 18В, Li-ion с инд.
Батарея аккумуляторная АПИ, 5.0Ач, 18В, Li-ion с индикатором уровня заряда
18V DC, Li-ion, 5000 mAh
Нет в наличии
1
9,840 ₽
12
Не настроено изображение
383.02.02.00.00
Устройство зарядное в сборе ДА-10/14,4Л3
Устройство зарядное для аккум.блока 1.5-2.0Ач, 14.4-18В, Li-ion, с индикатором зарядки
220В, 50Вт, I=1.8А, V=16.8В
В наличии: 1
1
1,930 ₽
12
Не настроено изображение
518.02.02.00.00
Устройство зарядное в сборе ДА-10/18Л2
Устройство зарядное для аккум.блока 1.5-2.0Ач, 18В, Li-ion, с индикатором зарядки
220В, 37Вт, I-1.5A, V=17.2V
В наличии: 1
1
680 ₽
12
Не настроено изображение
536.02.02.00.00
Устройство зарядное ДА-18ЭР
Устройство зарядное для аккум.блока 1.5-2.0Ач, 18В, Li-ion, с индикатором зарядки
100-240В, 5Вт, I=1.5А, V=21.5В
Нет в наличии
1
2,980 ₽
12
Не настроено изображение
597.02.02.01.00
Устройство зарядное (2401.116) ДА-10/18В (709)
Устройство зарядное для аккум.блока 1.5-2.0Ач, 18В, Li-ion, с индикатором зарядки
100-240В, 0.8А, 5Вт, I=1.5А, V=21.5В (светодиод)
В наличии: 1
1
1,930 ₽
12
Не настроено изображение
597.02.02.00.00
Устройство зарядное ДА-18ЭР
Устройство зарядное для аккум.блока 1.5-2.0Ач, 18В
100-240В, 0.8А, 5Вт, I=1.5А, V=21.5В
Нет в наличии
1
1,420 ₽
12
Не настроено изображение
2401.016
Зарядное устройство ЗУ-1,5/18 для аккум. блока 1,5А/ч, 18В, Li-ion
Устройство зарядное для аккум.блока 1.5-2.0Ач, 18В
100-240В, 0.8А, 5Вт, I=1.5А, V=21.5В
В наличии: 2
1
1,700 ₽
12
Не настроено изображение
2401.116
ЗУ-1,5/18 с инд. для аккум. блока 1,5А/ч, 18В, Li-ion
Устройство зарядное для аккум.блока 1.5-2.0Ач, 18В, Li-ion, с индикатором зарядки
100-240В, 0.8А, I=1.5А, V=21.5В (светодиод)
Нет в наличии
1
1,700 ₽
12
Не настроено изображение
574.02.02.00.00
Устройство зарядное
Устройство зарядное для аккум.блока 1.5-2.0Ач, 18В
110-240В, Iп-0.8А, 37Вт, Iз-2.2А, Uз-21.5В
Нет в наличии
1
2,490 ₽
12
Не настроено изображение
574.02.01.00.00
Устройство зарядное ДПА-165/18В
Устройство зарядное для аккум.блока 4.0-5.0Ач, 18В, Li-ion, с индикатором зарядки
110-240В, Iп-0.8А, 88Вт, Iз-2.2А, Uз-21.5В
Нет в наличии
1
1,420 ₽
12
Не настроено изображение
649.02.02.01.00
Устройство зарядное (2401.126)
Устройство зарядное для аккум.блока 4.0-5.0Ач, 18В, Li-ion, с индикатором зарядки
110-240В, Iп-0.8А, 88Вт, Iз-2.2А, Uз-21.5В
Нет в наличии
1
3,790 ₽
12
Не настроено изображение
2401.026
ЗУ-4/18 для аккум. блока 4А/ч, 18В, Li-ion
Устройство зарядное для аккум.блока 4.0-5.0Ач, 18В, Li-ion, с индикатором зарядки
110-240В, Iп-0.8А, 88Вт, Iз-2.2А, Uз-21.5В
В наличии: 1
1
3,220 ₽
12
Не настроено изображение
2401.126
ЗУ-4/18 для аккум. блока 4А/ч, 18В, Li-ion
Устройство зарядное для аккум.блока 4.0-5.0Ач, 18В, Li-ion, с индикатором зарядки
110-240В, Iп-0.8А, 88Вт, Iз-2.2А, Uз-21.5В
Нет в наличии
1
3,220 ₽
8-01
Не настроено изображение
649.03.00.01.01
Колпачок пылезащитный
Нет данных о товаре
1
8-02
Не настроено изображение
00.02.98.01.19
Кольцо стопорное
∅14x1.5
Нет данных о товаре
1
8-03
Не настроено изображение
00.02.02.02.54
Шайба
∅16x∅22x1.6
Нет данных о товаре
1
8-04
Кольцо пружинное В19х2
00.02.98.01.09
Кольцо пружинное В19х2
Кольцо стопорное
∅19x2
В наличии: 28
1
20 ₽
8-05
Не настроено изображение
649.03.00.01.02
Втулка нажимная
Нет данных о товаре
1
8-07
Не настроено изображение
00.02.02.02.55
Шайба
∅21x∅32x∅6
Нет данных о товаре
1
8-08
Шарик 7 мм
00.02.10.10.00
Шарик 7 мм
Шарик стальной
∅7.14
В наличии: 68
1
20 ₽
8-09
Не настроено изображение
649.03.00.04.00
Шайба специальная
Нет данных о товаре
1
8-10
Пружина П-26/800ЭР
68.03.00.05.00
Пружина П-26/800ЭР
Пружина коническая
В наличии: 13
1
40 ₽
8-11
Не настроено изображение
00.02.03.01.76
Винт саморез
ST4.5x40
Нет данных о товаре
4
8-12
Не настроено изображение
649.05.01.00.00
Корпус редуктора
Нет данных о товаре
1
8-15
Подшипник роликовый НК0709
00.01.02.01.16
Подшипник роликовый НК0709
Подшипник игольчатый
HK0709 (7х11х9)
В наличии: 22
1
110 ₽
8-16
Не настроено изображение
649.05.01.02.00
Шайба зубчатая 9 зуб.
Нет данных о товаре
1
8-17
Не настроено изображение
00.02.03.01.77
Винт саморез
ST4.2x12 (∅10）
Нет данных о товаре
1
8-18
Не настроено изображение
00.01.21.01.02
Манжета
∅30x∅41x7
Нет данных о товаре
1
8-19
Не настроено изображение
649.05.01.01.00
Втулка подшипника
∅37x∅41x12
Нет данных о товаре
1
8-20
Подшипник роликовый НК3012
00.01.02.01.18
Подшипник роликовый НК3012
Подшипник игольчатый
HK3012 (30х37х12)
Нет в наличии
1
140 ₽
8-21
Не настроено изображение
649.05.01.03.00
Кольцо
∅28x∅32.6x1.5
Нет данных о товаре
1
8-22
Не настроено изображение
649.05.01.04.00
Шайба поворотной втулки
∅30x∅43x1.5
Нет данных о товаре
1
8-23
Не настроено изображение
649.05.01.05.00
Пружина поворотной втулки
Нет данных о товаре
1
8-24
Не настроено изображение
649.03.00.06.00
Колесо зубчатое 40 зуб.
Z-40
Нет данных о товаре
1
8-25
Не настроено изображение
649.03.01.02.00
Ствол перфоратора
В наличии: 1
1
3,240 ₽
8-26
Не настроено изображение
00.02.02.02.56
Шайба
∅16x∅20
Нет данных о товаре
1

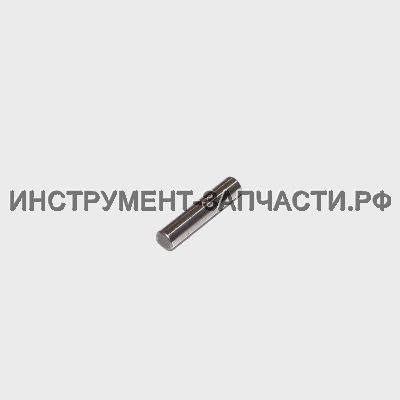

8-28
Ролик игольчатый 2,5х11,8
00.02.11.03.02
Ролик игольчатый 2,5х11,8
Ролик
∅2.5x11.8 мм
В наличии: 14
3
20 ₽
8-29
Не настроено изображение
649.03.01.03.00
Кольцо позиционирования
Нет данных о товаре
1
8-30
Не настроено изображение
00.02.98.01.21
Кольцо стопорное для ствола
∅28x1.5 мм
Нет данных о товаре
1
8-31
Не настроено изображение
00.01.21.01.03
Манжета
∅9.2x∅16x5
Нет данных о товаре
1
8-32
Не настроено изображение
649.03.01.04.00
Втулка ограничительная
Нет данных о товаре
1
8-33
Не настроено изображение
649.03.01.05.00
Проммасса
Нет данных о товаре
1
8-34
Не настроено изображение
649.03.01.06.00
Втулка
Нет данных о товаре
1
8-35
Не настроено изображение
00.02.77.01.01
Кольцо уплотнительное
∅18x3.5
Нет данных о товаре
2
8-36
Не настроено изображение
00.02.77.01.02
Кольцо уплотнительное
∅9.6x3.5
Нет данных о товаре
1
8-37
Не настроено изображение
649.03.01.07.00
Втулка ограничительная
Нет данных о товаре
1
8-38
Не настроено изображение
00.02.98.01.20
Кольцо пружинное
∅28x2
Нет данных о товаре
1
8-39
Не настроено изображение
649.03.01.08.00
Боек
Нет данных о товаре
1
8-40
Не настроено изображение
00.02.77.01.03
Кольцо уплотнительное поршня
∅17x3
Нет данных о товаре
1
8-41
Не настроено изображение
649.03.01.09.00
Поршень
Нет данных о товаре
1
8-42
Не настроено изображение
649.03.01.10.00
Палец
Нет данных о товаре
1
8-43
Не настроено изображение
649.03.01.11.00
Шайбы для пальца
Нет данных о товаре
2
4-46
Винт М4х10
00.02.04.05.03
Винт М4х10
Винт
M4x10
В наличии: 18
4
10 ₽
8-48
Не настроено изображение
649.05.02.01.00
Втулка промщита
Нет данных о товаре
1
8-49
Не настроено изображение
00.02.77.01.04
Кольцо уплотнительное
∅59.5x5
Нет данных о товаре
1
8-50
Не настроено изображение
649.05.02.00.00
Промщит
Нет данных о товаре
1
8-51
Не настроено изображение
00.02.77.01.05
Кольцо уплотнительное
∅23.5x2
Нет данных о товаре
1
8-52
Не настроено изображение
679.06.01.01.00
Вал
Нет данных о товаре
1
8-53
Не настроено изображение
679.06.01.02.00
Шестерня
Нет данных о товаре
1
8-54
Не настроено изображение
679.06.01.03.00
Пружина сцепления
Нет данных о товаре
1
8-55
Не настроено изображение
679.06.01.04.00
Муфта сцепления
Нет данных о товаре
1
8-56
Не настроено изображение
649.06.02.04.00
Подшипник качающийся
Нет данных о товаре
1
8-57
Не настроено изображение
00.01.02.01.35
Подшипник игольчатый УШМ-115_125/1000
Подшипник игольчатый
НК091310 (9х13х10)
В наличии: 5
1
160 ₽
8-58
Не настроено изображение
649.06.01.05.00
Скоба подшипника качения
Нет данных о товаре
1
8-59
Не настроено изображение
00.02.04.04.16
Винт М5х14 S4
Винт
M5x14
Нет в наличии
2
50 ₽
8-60
Не настроено изображение
649.06.01.06.00
Пружина промежуточного вала
Нет данных о товаре
1
8-60
Подшипник шариковый 699RS
00.01.01.01.57
Подшипник шариковый 699RS
Подшипник шариковый
699RS (9х20х6)
В наличии: 8
1
220 ₽
8-61
Не настроено изображение
649.06.01.08.00
Вал промежуточный
Нет данных о товаре
1
8-62
Не настроено изображение
649.06.01.09.00
Вилка переключения
Нет данных о товаре
1
8-63
Не настроено изображение
649.06.01.10.00
Стопорное кольцо вилки
Нет данных о товаре
1
8-64
Подшипник 609 RS
00.01.01.01.43
Подшипник 609 RS
Подшипник шариковый
609RS (9x24x7)
В наличии: 2
1
290 ₽
8-64
Не настроено изображение
609-2RSH
Подшипник 609-2RSH (SKF) 9х24х7
Подшипник шариковый 609-2RSH
609-2RSH (9x24x7) SKF (Италия)
В наличии: 2
1
370 ₽
8-64
Подшипник 180609/609-2RS
609-2RS
Подшипник 180609/609-2RS
Подшипник шариковый 609-2RS
609-2RS (9x24x7)
В наличии: 150
1
80 ₽
8-66
Не настроено изображение
669.06.01.09.00
Корпус подшипника 609
Нет данных о товаре
1
8-69
Не настроено изображение
00.01.01.01.25
Подшипник шариковый 607RS
Подшипник шариковый
607RS (7x19x6)
Нет в наличии
2
200 ₽
8-69
Не настроено изображение
607-2RSH
Подшипник 607-2RSH (SKF) 7х19х6
Подшипник шариковый 607-2RSH
607-2RSH (7x19x6) SKF (Италия)
Нет в наличии
1
320 ₽
8-69
Подшипник 180607/607-2RS
607-2RS
Подшипник 180607/607-2RS
Подшипник шариковый 607-2RS
607-2RS (7x19x6)
В наличии: 32
1
60 ₽
8-90
Не настроено изображение
649.06.04.01.00
Переключатель режимов
Нет данных о товаре
1
8-91
Не настроено изображение
00.02.77.01.06
Кольцо уплотнительное
Ø11х2.5
Нет данных о товаре
1
8-92
Не настроено изображение
649.06.04.02.00
Пружина
Нет данных о товаре
1
8-93
Не настроено изображение
649.06.04.03.00
Поводок
Нет данных о товаре
1
8-94
Не настроено изображение
649.06.04.04.00
Фиксатор
Нет данных о товаре
1
8-95
Не настроено изображение
66.02.01.01.00
Хомут П-24/700ЭР
Хомут
В наличии: 1
1
50 ₽
8-96
Не настроено изображение
68.02.01.02.00
Винт специальный М8 П-26/800ЭР
Винт специальный
В наличии: 10
1
50 ₽
8-97
Не настроено изображение
649.02.01.03.00
Держатель ручки
Нет данных о товаре
1
8-98
Не настроено изображение
649.02.01.05.00
Пружина фиксатора стержня
Нет данных о товаре
1
8-99
Не настроено изображение
649.02.01.06.00
Фиксатор линейки
Нет данных о товаре
1
8-100
Не настроено изображение
68.02.00.01.00
Ограничитель глубины бурения П-26/800ЭР
Ограничитель глубины бурения (сверления)
В наличии: 8
1
110 ₽
8-101
Гайка М8 УШМ-2300М
00.02.01.01.08
Гайка М8 УШМ-2300М
Гайка M8
В наличии: 2
1
30 ₽
8-102
Ручка боковая в сборе П-26/800 ЭР
68.02.01.00.00
Ручка боковая в сборе П-26/800 ЭР
Ручка боковая в сборе
В наличии: 14
1
300 ₽
