Схема и запчасти для аккумуляторного перфоратора Интерскол ПА-24/18В
Схема актуальна для изделий, у которых серийный номер начинается с 579.
Инструмент совместим со всеми аккумуляторными блоками платформы АПИ.
Для зарядки аккумуляторов АПИ ёмкостью от 4.0Ач, рекомендуется применять соответстующее зарядное устройство для зарядки аккумуляторов от 4.0Ач и выше.
С данным инструментом рекомендуется применять аккумуляторные блоки ёмкостью от 2.0Ач и выше.
Рис. 1
Рис. 2
Рис. 1

Аккумуляторный перфоратор ПА-24/18В (579.*): Рис.1

1
Не настроено изображение

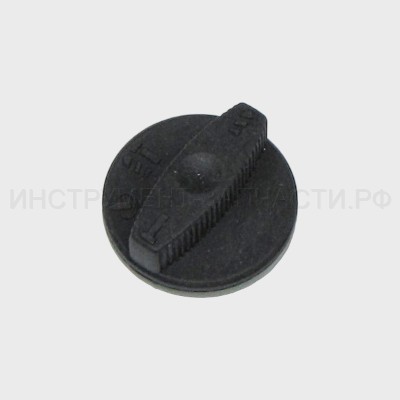

579.03.00.01.01
Колпачок защитный
Нет данных о товаре
1
2
Не настроено изображение
579.03.00.02.00
Втулка нажимная
Нет данных о товаре
1
3
Не настроено изображение
579.03.00.03.00
Кольцо опорное
Нет данных о товаре
1
4
Не настроено изображение

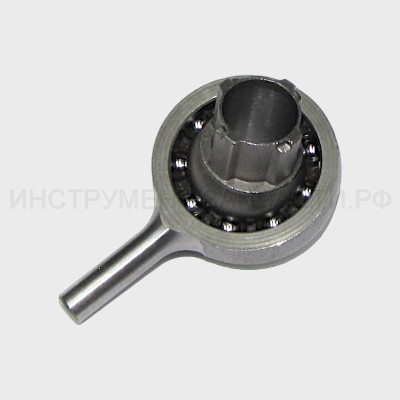

579.03.00.00.00
Редуктор перфоратора в сборе
Нет данных о товаре
1
5
Не настроено изображение

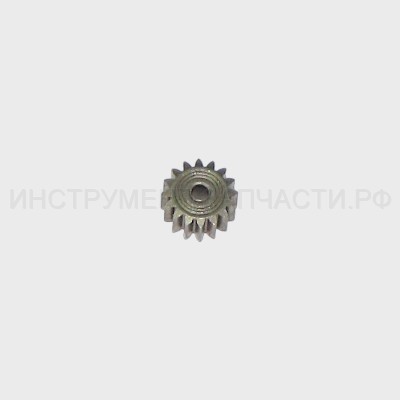

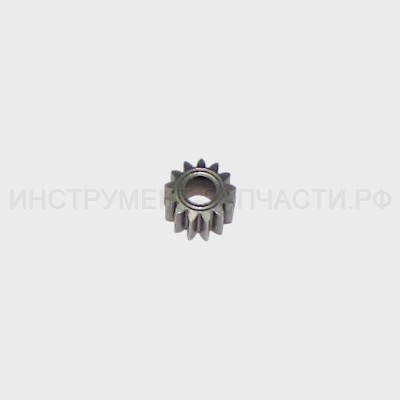

579.03.03.07.00
Шестерня электродвигателя ПА-24/18В
Шестерня электродвигателя
Øн 11 Z=13
В наличии: 1
1
80 ₽
6
Не настроено изображение

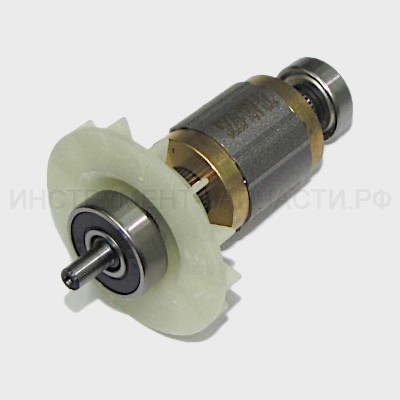

579.06.01.01.00
Ротор ПА-24/18В
Ротор
Øн 26 L=20
В наличии: 1
1
1,620 ₽
7
Не настроено изображение
579.06.02.00.00

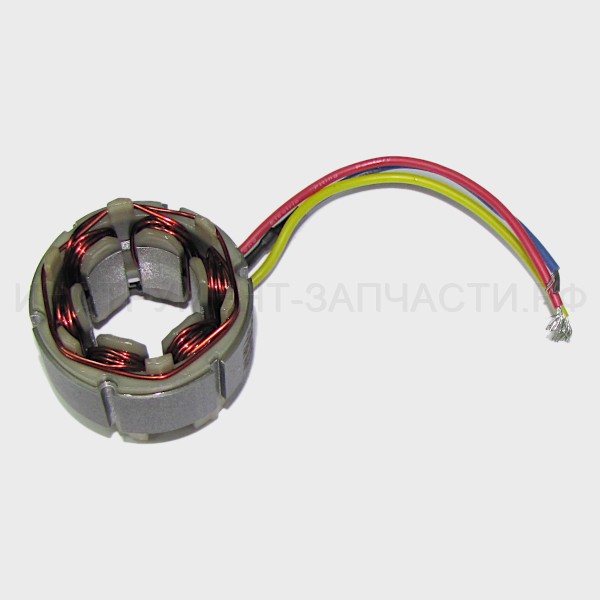

Статор в сборе ПА-24/18В
Статор в сборе
Øн 52 L=20
В наличии: 1
1
1,350 ₽
8
Не настроено изображение
579.01.04.01.00
Амортизатор ПА-24/18В
Амортизатор
В наличии: 5
4
60 ₽
9
Не настроено изображение
00.02.03.01.51
Винт 3х12
Винт саморез
ST3.5х12 (ST3x12)
Нет в наличии
2
20 ₽
10
Не настроено изображение
579.01.04.02.00
Скоба ПА-24/18В
Скоба
В наличии: 1
1
70 ₽
11
Не настроено изображение
579.01.04.04.00
Штифт ПА-24/18В
Штифт
Øн 3.8 L=40
В наличии: 1
1
20 ₽
12
Не настроено изображение
579.01.04.05.00
Скоба ПА-24/18В
Скоба
В наличии: 1
1
70 ₽
13
Не настроено изображение
00.02.03.01.51
Винт 3х12
Винт саморез
ST3.5х12 (ST3x12)
Нет в наличии
1
20 ₽
14
Не настроено изображение
579.05.03.01.00
Крышка кнопки блокировки
Ø16хØ3.2х0.7
Нет данных о товаре
1
15
Не настроено изображение

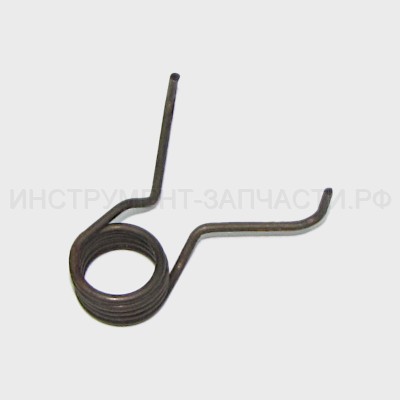

579.05.00.03.00
Пружина ПА-24/18В
Пружина
В наличии: 1
1
60 ₽
16
Не настроено изображение
00.02.03.01.51
Винт 3х12
Винт саморез
ST3.5х12 (ST3x12)
Нет в наличии
1
20 ₽
17
Не настроено изображение
579.05.03.04.00
Переходник ПА-24/18В
Переходник
В наличии: 2
1
80 ₽
18
Не настроено изображение
579.05.03.02.01

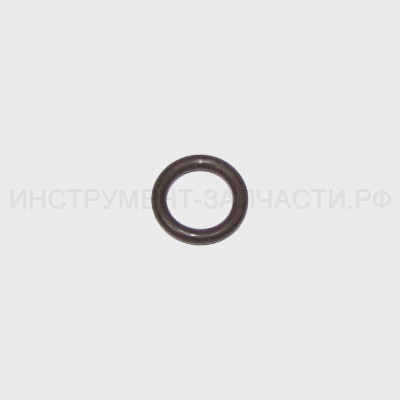

Кольцо уплотнительное
Ø13; Ø1.5
Нет данных о товаре
1
19
Не настроено изображение
579.05.03.03.00
Скоба ПА-24/18В
Скоба
В наличии: 1
1
30 ₽
20
Не настроено изображение
579.05.03.02.00
Переключатель режимов работы ПА-24/18В
Переключатель режимов работы
В наличии: 1
1
100 ₽
21
Не настроено изображение
68.02.00.01.00
Ограничитель глубины бурения П-26/800ЭР
Ограничитель глубины сверления
В наличии: 8
1
110 ₽
22
Не настроено изображение
67.02.00.02.00
Рукоятка дополнительная
Ø43-46.1
Нет данных о товаре
1
23
Не настроено изображение
00.02.03.01.37
Винт 4х22 Р-110
Винт саморез
ST3.5х23 (ST4х22)
В наличии: 4
3
20 ₽
24
Не настроено изображение
00.02.03.01.42
Винт 3,5х16
Винт саморез
ST3.5х16
Нет в наличии
11
20 ₽
25
Не настроено изображение
579.05.00.00.00
Корпус комплект (лев.+пр.)
Нет данных о товаре
1
26
Не настроено изображение
00.02.03.01.37
Винт 4х22 Р-110
Винт саморез
ST3.5х23 (ST4х22)
В наличии: 4
4
20 ₽
27
Не настроено изображение
579.04.02.08.00
Переключатель реверса
Нет данных о товаре
1
28
Не настроено изображение
579.04.02.02.00

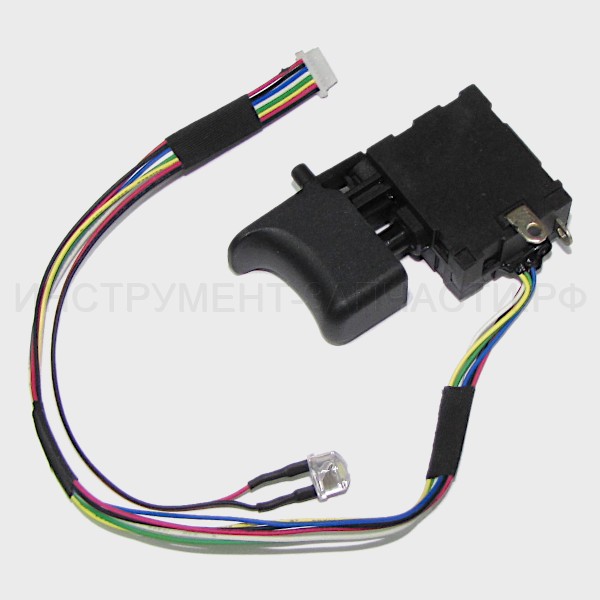

Выключатель ПА-24/18В
Выключатель
908T JC15-2 36V DC 15A
В наличии: 1
1
590 ₽
29
Не настроено изображение
574.05.00.03.00
Клеммы подключения АКБ
Нет в наличии
1
110 ₽
30
Не настроено изображение
579.04.02.05.00

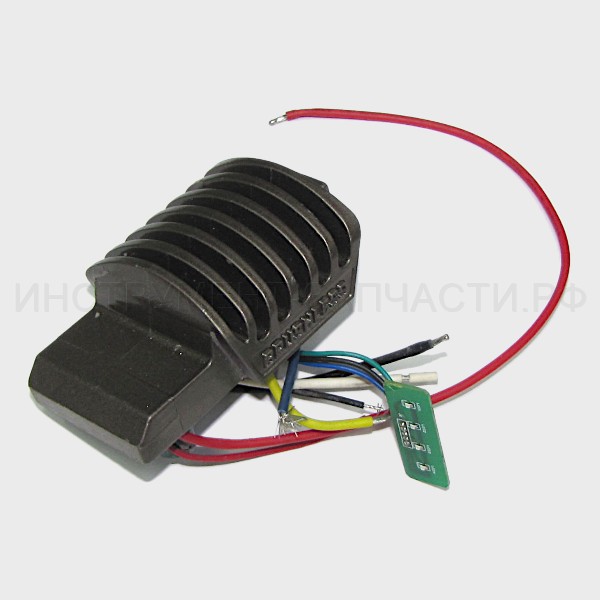

Блок управления ПА-24/18В
Блок управления
В наличии: 1
1
3,340 ₽
31
Не настроено изображение
579.04.02.07.00
Экран дисплея
Нет данных о товаре
1
32
Не настроено изображение
518.02.03.01.00
Батарея аккумуляторная Li-ion, 2000 mAh
Батарея аккумуляторная АПИ, 2.0Ач, 18В, Li-ion
18V DC, Li-ion, 2000 mAh
Нет в наличии
1
5,610 ₽
32
Не настроено изображение
574.02.03.00.00
Батарея аккумуляторная 18V/2.0Ah li-ion
Батарея аккумуляторная АПИ, 2.0Ач, 18В, Li-ion
18V DC, Li-ion, 2000 mAh
В наличии: 1
1
5,440 ₽
32
Не настроено изображение
649.02.03.01.00
Батарея аккумуляторная АПИ, 2.0Ач, 18В, Li-ion
18V DC, Li-ion, 2000 mAh
Нет данных о товаре
1
32
Не настроено изображение
2400.020
АПИ-2/18 аккум. блок 2А/ч, 18В, Li-ion
Батарея аккумуляторная АПИ, 2.0Ач, 18В, Li-ion
18V DC, Li-ion, 2000 mAh
Нет в наличии
1
4,910 ₽
32
Не настроено изображение
2400.120
АПИ-2/18И аккум. блок 2А/ч, 18В, Li-ion с инд.
Батарея аккумуляторная АПИ, 2.0Ач, 18В, Li-ion с индикатором уровня заряда
18V DC, Li-ion, 2000 mAh
Нет в наличии
1
0 ₽
32
Не настроено изображение
574.02.03.01.00
Батарея аккумуляторная 20 VDC; 18V/4.0Ah li-ion
Батарея аккумуляторная АПИ, 4.0Ач, 18В, Li-ion
18V DC, Li-ion, 4000 mAh
Нет в наличии
1
8,800 ₽
32
Не настроено изображение
649.02.03.00.00
Батарея аккумуляторная АПИ, 4.0Ач, 18В, Li-ion
18V DC, Li-ion, 4000 mAh
Нет данных о товаре
1
32
Не настроено изображение
2400.021
АПИ-4/18 аккум. блок 4А/ч, 18В, Li-ion
Батарея аккумуляторная АПИ, 4.0Ач, 18В, Li-ion
18V DC, Li-ion, 4000 mAh
Нет в наличии
1
7,190 ₽
32
Не настроено изображение
2400.121
АПИ-4/18И аккум. блок 4А/ч, 18В, Li-ion с инд.
Батарея аккумуляторная АПИ, 4.0Ач, 18В, Li-ion с индикатором уровня заряда
18V DC, Li-ion, 4000 mAh
Нет в наличии
1
7,840 ₽
32
Не настроено изображение
574.02.03.02.00
Батарея аккумуляторная АПИ, 5.0Ач, 18В, Li-ion
18V DC, Li-ion, 5000 mAh
Нет данных о товаре
1
32
Не настроено изображение
2400.022
АПИ-5/18 аккум. блок 5А/ч, 18В, Li-ion
Батарея аккумуляторная АПИ, 5.0Ач, 18В, Li-ion
18V DC, Li-ion, 5000 mAh
Нет в наличии
1
9,760 ₽
32
Не настроено изображение
2400.122
АПИ-5/18И аккум. блок 5Ач, 18В, Li-ion с инд.
Батарея аккумуляторная АПИ, 5.0Ач, 18В, Li-ion с индикатором уровня заряда
18V DC, Li-ion, 5000 mAh
Нет в наличии
1
9,840 ₽
32
Не настроено изображение
384.02.03.00.00
Батарея аккумуляторная ДА-13/18Л3
Батарея аккумуляторная АПИ, 1.5Ач, 18В, Li-ion
18V DC, Li-ion, 1500 mAh
В наличии: 1
1
2,900 ₽
32
Не настроено изображение
518.02.03.00.00
Батарея аккумуляторная ДА-10/18Л2
Батарея аккумуляторная АПИ, 1.5Ач, 18В, Li-ion
18V DC, Li-ion, 1500 mAh
В наличии: 2
1
4,610 ₽
32
Не настроено изображение
536.02.03.00.00
Батарея аккумуляторная ДА-18ЭР
Батарея аккумуляторная АПИ, 1.5Ач, 18В, Li-ion
18V DC, Li-ion, 1500 mAh
Нет в наличии
1
3,900 ₽
32
Не настроено изображение
2400.019
АПИ-1,5/18 аккум. блок 1,5А/ч, 18В, Li-ion
Батарея аккумуляторная АПИ, 1.5Ач, 18В, Li-ion
18V DC, Li-ion, 1500 mAh
Нет в наличии
1
4,450 ₽
33
Не настроено изображение
383.02.02.00.00
Устройство зарядное в сборе ДА-10/14,4Л3
Устройство зарядное для аккум.блока 1.5-2.0Ач, 14.4-18В, Li-ion, с индикатором зарядки
220В, 50Вт, I=1.8А, V=16.8В
В наличии: 1
1
1,930 ₽
33
Не настроено изображение
518.02.02.00.00
Устройство зарядное в сборе ДА-10/18Л2
Устройство зарядное для аккум.блока 1.5-2.0Ач, 18В, Li-ion, с индикатором зарядки
220В, 37Вт, I-1.5A, V=17.2V
В наличии: 1
1
680 ₽
33
Не настроено изображение
536.02.02.00.00
Устройство зарядное ДА-18ЭР
Устройство зарядное для аккум.блока 1.5-2.0Ач, 18В, Li-ion, с индикатором зарядки
100-240В, 5Вт, I=1.5А, V=21.5В
Нет в наличии
1
2,980 ₽
33
Не настроено изображение
597.02.02.01.00
Устройство зарядное (2401.116) ДА-10/18В (709)
Устройство зарядное для аккум.блока 1.5-2.0Ач, 18В, Li-ion, с индикатором зарядки
100-240В, 0.8А, 5Вт, I=1.5А, V=21.5В (светодиод)
В наличии: 1
1
1,930 ₽
33
Не настроено изображение
597.02.02.00.00
Устройство зарядное ДА-18ЭР
Устройство зарядное для аккум.блока 1.5-2.0Ач, 18В
100-240В, 0.8А, 5Вт, I=1.5А, V=21.5В
Нет в наличии
1
1,420 ₽
33
Не настроено изображение
2401.016
Зарядное устройство ЗУ-1,5/18 для аккум. блока 1,5А/ч, 18В, Li-ion
Устройство зарядное для аккум.блока 1.5-2.0Ач, 18В
100-240В, 0.8А, 5Вт, I=1.5А, V=21.5В
В наличии: 2
1
1,700 ₽
33
Не настроено изображение
2401.116
ЗУ-1,5/18 с инд. для аккум. блока 1,5А/ч, 18В, Li-ion
Устройство зарядное для аккум.блока 1.5-2.0Ач, 18В, Li-ion, с индикатором зарядки
100-240В, 0.8А, I=1.5А, V=21.5В (светодиод)
Нет в наличии
1
1,700 ₽
33
Не настроено изображение
574.02.02.00.00
Устройство зарядное
Устройство зарядное для аккум.блока 1.5-2.0Ач, 18В
110-240В, Iп-0.8А, 37Вт, Iз-2.2А, Uз-21.5В
Нет в наличии
1
2,490 ₽
33
Не настроено изображение
574.02.01.00.00
Устройство зарядное ДПА-165/18В
Устройство зарядное для аккум.блока 4.0-5.0Ач, 18В, Li-ion, с индикатором зарядки
110-240В, Iп-0.8А, 88Вт, Iз-2.2А, Uз-21.5В
Нет в наличии
1
1,420 ₽
33
Не настроено изображение
649.02.02.01.00
Устройство зарядное (2401.126)
Устройство зарядное для аккум.блока 4.0-5.0Ач, 18В, Li-ion, с индикатором зарядки
110-240В, Iп-0.8А, 88Вт, Iз-2.2А, Uз-21.5В
Нет в наличии
1
3,790 ₽
33
Не настроено изображение
2401.026
ЗУ-4/18 для аккум. блока 4А/ч, 18В, Li-ion
Устройство зарядное для аккум.блока 4.0-5.0Ач, 18В, Li-ion, с индикатором зарядки
110-240В, Iп-0.8А, 88Вт, Iз-2.2А, Uз-21.5В
В наличии: 1
1
3,220 ₽
33
Не настроено изображение
2401.126
ЗУ-4/18 для аккум. блока 4А/ч, 18В, Li-ion
Устройство зарядное для аккум.блока 4.0-5.0Ач, 18В, Li-ion, с индикатором зарядки
110-240В, Iп-0.8А, 88Вт, Iз-2.2А, Uз-21.5В
Нет в наличии
1
3,220 ₽
34
Не настроено изображение

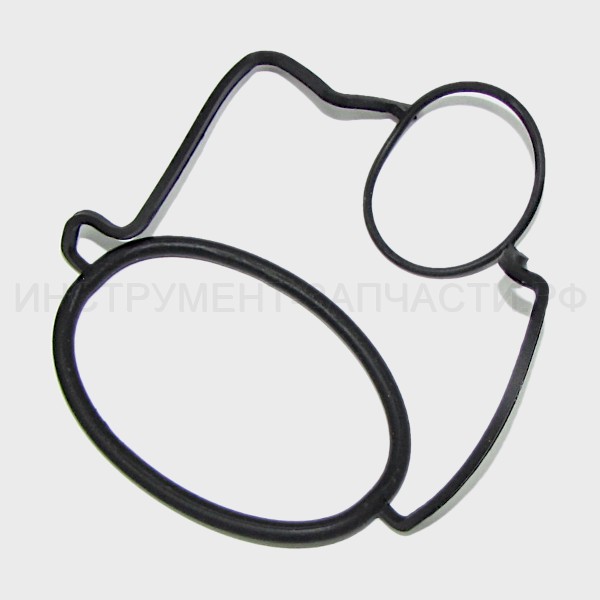

579.05.00.01.00
Прокладка уплотнительная ПА-24/18В (579)
Прокладка уплотнительная
В наличии: 2
1
130 ₽

Аккумуляторный перфоратор ПА-24/18В (579.*): Рис.2

4.4

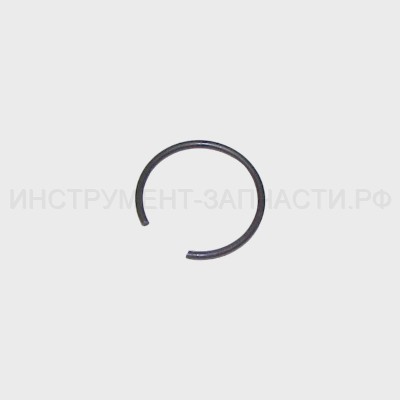

Кольцо стопорное В15
00.02.99.02.10
Кольцо стопорное В15
Кольцо стопорное для вала
DSI (AV) Ø15
В наличии: 14
1
20 ₽
4.5
Не настроено изображение

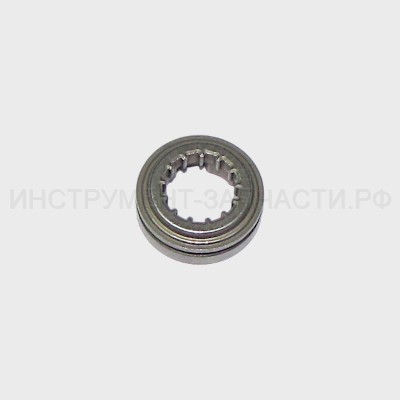

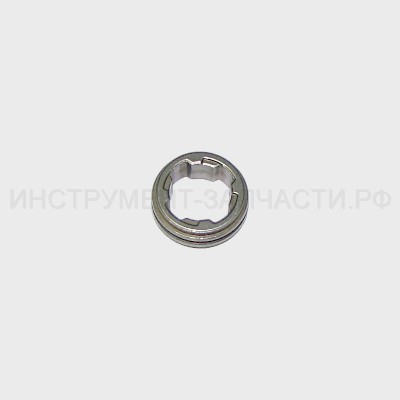

579.03.00.05.00
Втулка опорная
Нет данных о товаре
1
4.5a
Шарик 7 мм
00.02.10.10.00
Шарик 7 мм
Шарик стальной
Ø7.144
В наличии: 68
1
20 ₽
4.6
Не настроено изображение
00.02.02.02.19
Шайба
Ø32хØ21х4.0
Нет данных о товаре
1
4.7
Не настроено изображение
579.03.00.07.00
Шайба опорная тарельчатая
Ø32хØ16х3.5
Нет данных о товаре
1
4.8
Не настроено изображение
579.03.00.01.00
Пружина коническая
Нет данных о товаре
1
4.9
Не настроено изображение
00.02.99.02.18
Кольцо стопорное
DSI (AV) Ø25
Нет данных о товаре
1
4.1
Подшипник шариковый 61805 (25х37х7)
00.01.01.01.77
Подшипник шариковый 61805 (25х37х7)
Подшипник шариковый
61805 Ø37хØ25х7.0
В наличии: 1
1
180 ₽
4.11
Не настроено изображение
579.04.00.06.00
Шайба опорная тарельчатая
Ø33хØ25х4.5
Нет данных о товаре
1
4.12
Не настроено изображение
579.05.00.02.00
Пружина
Нет данных о товаре
1
4.13
Не настроено изображение
579.03.03.02.00
Колесо зубчатое большое
Øн 47.15 Z=42
Нет данных о товаре
1
4.14
Не настроено изображение
579.03.03.09.00
Штифт
Øн 2.5 L=12.5
Нет данных о товаре
2
4.15
Не настроено изображение
579.03.00.14.00
Кольцо предохранительной муфты
Ø38хØ27х6.4
Нет данных о товаре
1
4.16
Кольцо пружинное П-32/1000Э
00.02.99.02.14
Кольцо пружинное П-32/1000Э
Кольцо стопорное для вала A27
A27 Øпров.1.0
В наличии: 5
1
20 ₽
4.17
Не настроено изображение
579.05.01.01.00
Ствол ПА-24/18В
Ствол
Нет в наличии
1
880 ₽
4.18
Не настроено изображение
579.05.01.02.00
Подшипник скольжения
Нет данных о товаре
1
4.19
Не настроено изображение
579.03.00.11.00
Кольцо резиновое (ловитель)
Нет данных о товаре
1
4.2
Не настроено изображение
579.05.01.03.00
Втулка
Нет данных о товаре
1
4.21
Не настроено изображение
579.03.00.12.00
Шайба запорная
Ø38хØ27х6.4
Нет данных о товаре
1
4.22
Не настроено изображение
579.05.01.04.00
Проммасса ПА-24/18В
Проммасса
В наличии: 2
1
250 ₽
4.23
Не настроено изображение
579.03.00.15.00
Кольцо ПА-24/18В
Кольцо
В22 Øпров=1.0
В наличии: 2
1
40 ₽
4.24
Не настроено изображение
579.05.01.05.00
Ударник ПА-24/18В
Ударник
В наличии: 1
1
210 ₽
4.24a
Не настроено изображение
579.05.01.05.01
Кольцо резиновое ПА-24/18В
Кольцо резиновое
Ø19; Ø2.7
В наличии: 1
1
130 ₽
4.25
Не настроено изображение
579.05.01.06.00
Поршень ПА-24/18В
Поршень
В наличии: 2
1
200 ₽
4.26
Не настроено изображение
00.02.02.02.09
Шайба
Ø16хØ10х1.0
Нет данных о товаре
2
4.27
Не настроено изображение
579.05.02.02.00
Палец
Нет данных о товаре
1
4.28
Не настроено изображение
579.01.01.01.00
Корпус редуктора
Нет данных о товаре
1
4.29
Не настроено изображение
00.01.01.02.02
Подшипник шариковый радиальный
9226(Ø22хØ9х6.0)не стандарт
Нет данных о товаре
1
4.29a
Кольцо стопорное В8 ДУ-650ЭР
00.02.99.02.02
Кольцо стопорное В8 ДУ-650ЭР
Кольцо стопорное
DSI (AV) Ø8 Øпров=0.6
Нет в наличии
1
60 ₽
4.3
Не настроено изображение
579.03.03.03.00
Колесо зубчатое
Øн 17.1 Z=13
Нет данных о товаре
1
4.31
Не настроено изображение
579.03.03.04.00
Вал-шестерня
Нет данных о товаре
1
4.32
Не настроено изображение
579.01.02.03.00
Втулка кулачковая
Нет данных о товаре
1
4.33
Не настроено изображение
579.01.02.04.00
Подшипник качающийся ПА-24/18В
Подшипник качающийся
В наличии: 1
1
1,090 ₽
4.33a
Подшипник роликовый НК0810 Д-1050Р
00.01.02.01.03
Подшипник роликовый НК0810 Д-1050Р
Подшипник роликовый НК0810
HK0810 (8х12х10)
В наличии: 15
2
290 ₽
4.34
Не настроено изображение
00.01.01.02.01
Подшипник шариковый радиальный
17328(Ø32хØ17х8.0)не стандарт
Нет в наличии
1
170 ₽
4.35
Не настроено изображение
579.01.02.06.00
Водило ПА-24/18В
Водило
В наличии: 1
1
100 ₽
4.36
Не настроено изображение
579.03.03.05.00
Шестерня-сателлит ПА-24/18В
Øн13,5 Z=16
В наличии: 1
4
20 ₽
4.37
Не настроено изображение
579.03.03.06.00
Коронная шестерня ПА-24/18В
Коронная шестерня
Øвнт=32.2 Z=34 (с вн.зацеп.)
В наличии: 1
1
140 ₽
4.38
Не настроено изображение
579.01.02.07.00
Шайба
Ø45хØ12х0.5
Нет данных о товаре
1
4.39
Не настроено изображение
579.01.02.08.00
Штифт
Øн 2.0 L=40
Нет данных о товаре
2
4.4
Не настроено изображение
579.01.02.09.00
Крышка редуктора ПА-24/18В
Крышка редуктора
Нет в наличии
1
120 ₽
4.41
Не настроено изображение
579.03.03.07.00
Шестерня электродвигателя ПА-24/18В
Шестерня электродвигателя
Øн 11 Z=13
В наличии: 1
1
80 ₽
4.42
Не настроено изображение
579.01.04.01.00
Амортизатор ПА-24/18В
Амортизатор
В наличии: 5
4
60 ₽
4.43
Не настроено изображение
579.01.04.02.00
Скоба ПА-24/18В
Скоба
В наличии: 1
1
70 ₽
4.44
Не настроено изображение
579.01.04.03.00
Втулка ПА-24/18В
Втулка
В наличии: 1
1
120 ₽
4.45
Не настроено изображение
579.01.04.04.00
Штифт ПА-24/18В
Штифт
Øн 3.8 L=40
В наличии: 1
1
20 ₽
4.46
Не настроено изображение
579.01.04.05.00
Скоба ПА-24/18В
Скоба
В наличии: 1
1
70 ₽
4.47
Не настроено изображение
579.01.04.06.00
Ограничитель ПА-24/18В
Ограничитель
В наличии: 1
1
70 ₽
A
Не настроено изображение
579.03.03.00.00
Вал промежуточный в сборе ПА-24/18В
Вал промежуточный в сборе
29а,29,30,44,31,47,33,34,35
В наличии: 1
1
1,460 ₽

Аккумуляторный перфоратор ПА-24/18В (579.*): Рис.1

B
Не настроено изображение
579.06.00.00.00
Двигатель бесщеточный ПА-24/18В (579)
Двигатель бесщеточный
поз.5+поз.6+поз.7
В наличии: 1
1k
2,880 ₽
