Схема и запчасти для аккумуляторного перфоратора Интерскол ПА-26/18В
Схема актуальна для изделий, у которых серийный номер начинается с 712.
Инструмент совместим со всеми аккумуляторными блоками платформы АПИ.
Для зарядки аккумуляторов АПИ ёмкостью от 4.0Ач, рекомендуется применять соответстующее зарядное устройство для зарядки аккумуляторов от 4.0Ач и выше.
С данным инструментом рекомендуется применять аккумуляторные блоки ёмкостью от 4.0Ач и выше.
Рис. 1

Аккумуляторный перфоратор ПА-26/18В (712.*): Рис.1

1
Не настроено изображение
712.03.00.01.01
Колпачок пылезащитный
Нет данных о товаре
1
2
Не настроено изображение
00.02.98.01.19
Кольцо стопорное
Ø14x1.5
Нет данных о товаре
1
3
Не настроено изображение
00.02.02.02.54
Шайба
Ø16x22x1.6
Нет данных о товаре
1
4
Кольцо пружинное В19х2
Кольцо пружинное В19х2
Кольцо стопорное
Ø19x2
В наличии: 28
1
20 ₽
5
Не настроено изображение
712.03.00.01.02
Втулка нажимная
Нет данных о товаре
1
6
Не настроено изображение
00.02.02.02.55
Шайба
21x32x4
Нет данных о товаре
1
7
Шарик 7 мм
Шарик 7 мм
Шарик стальной
∅7.14
В наличии: 64
1
20 ₽
8
Не настроено изображение
712.03.00.04.00
Шайба специальная
Нет данных о товаре
1
9
Не настроено изображение
712.03.00.05.00
Пружина коническая
Нет данных о товаре
1
12
Не настроено изображение
00.01.21.01.04
Манжета
8x16x5
Нет данных о товаре
1
13
Не настроено изображение
712.03.01.04.00
Втулка ограничительная
Нет данных о товаре
1
14
Не настроено изображение
712.03.01.05.00
Проммасса
Нет данных о товаре
1
15
Не настроено изображение
00.02.03.01.76
Винт саморез
ST4.5x40
Нет данных о товаре
4
17
Не настроено изображение
712.05.01.00.00
Корпус редуктора
Нет данных о товаре
1
18
Не настроено изображение
00.01.21.01.02
Манжета
∅30x∅41x7
Нет данных о товаре
1
19
Не настроено изображение
712.05.01.02.00
Втулка подшипника
Нет данных о товаре
1
20

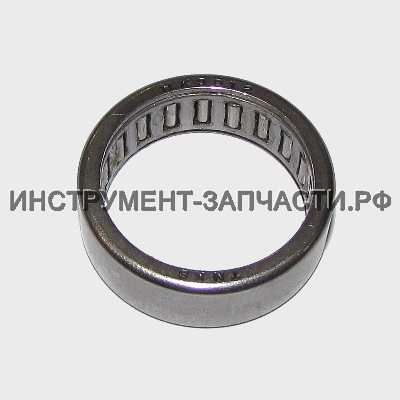

Подшипник роликовый НК3012
Подшипник роликовый НК3012
Подшипник игольчатый
HK3012 (30х37х12)
Нет в наличии
1
140 ₽
21

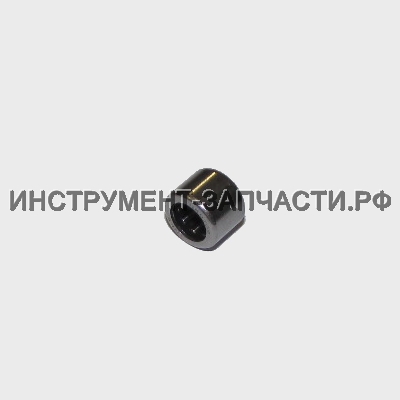

Подшипник роликовый НК0709
Подшипник роликовый НК0709
Подшипник игольчатый
HK0709 (7х11х9)
В наличии: 22
1
110 ₽
22
Не настроено изображение
712.03.11.01.00
Шайба зубчатая
Нет данных о товаре
1
23
Не настроено изображение
00.02.03.01.85
Винт саморез
ST3.9x14
Нет данных о товаре
1
24
Не настроено изображение
712.03.11.02.00
Кольцо
Нет данных о товаре
1
25
Не настроено изображение
712.03.11.03.00
Шайба
30x43x1.5
Нет данных о товаре
1
26
Не настроено изображение
712.03.11.04.00
Пружина
Нет данных о товаре
1
27
Не настроено изображение
00.02.77.01.06
Кольцо уплотнительное
Ø12.8x2.6 (Ø11x2.5)
Нет данных о товаре
1
28
Не настроено изображение
712.06.04.03.00
Поводок
Нет данных о товаре
1
29
Не настроено изображение
712.06.04.01.00
Переключатель режимов
Нет данных о товаре
1
30
Не настроено изображение
712.06.04.02.00
Пружина
Ø4.4x14.5
Нет данных о товаре
1
31
Не настроено изображение
712.06.04.04.00
Фиксатор
Нет данных о товаре
1
32
Не настроено изображение
712.03.00.06.00
Колесо зубчатое
Z-40
Нет данных о товаре
1
34
Не настроено изображение
712.03.01.02.00
Ствол перфоратора
Нет данных о товаре
1
35
Не настроено изображение
712.03.03.09.00
Штифт
Нет данных о товаре
3
36
Не настроено изображение
712.03.00.14.00
Кольцо предохранительной муфты
Нет данных о товаре
1
37
Не настроено изображение
712.03.01.07.00
Кольцо стопорное
28x1.5мм
Нет данных о товаре
1
39
Не настроено изображение
712.03.01.06.00
Втулка
Нет данных о товаре
1
40
Не настроено изображение
712.03.11.05.00
Кольцо
Ø16.2x4.5
Нет данных о товаре
2
41
Не настроено изображение
712.03.11.06.00
Кольцо
Ø9x3.5
Нет данных о товаре
1
42
Не настроено изображение
712.03.11.07.00
Втулка ограничительная
Нет данных о товаре
1
43
Не настроено изображение
712.03.11.08.00
Кольцо стопорное
Ø27.5x2
Нет данных о товаре
1
44
Не настроено изображение
712.03.01.08.00
Боек
Нет данных о товаре
1
45
Не настроено изображение
00.02.77.01.03
Кольцо уплотнительное поршня
15x3
Нет данных о товаре
1
46
Не настроено изображение
712.03.01.09.00
Поршень
Нет данных о товаре
1
47
Не настроено изображение
712.03.01.11.00
Кольца стопорные для пальца
Нет данных о товаре
2
48
Не настроено изображение
712.03.01.10.00
Палец
Нет данных о товаре
1
49
Не настроено изображение
00.02.77.01.09
Кольцо уплотнительное
53x7
Нет данных о товаре
1
50
Не настроено изображение
712.05.02.11.00
Втулка
Нет данных о товаре
1
51
Не настроено изображение
712.05.02.00.00
Промщит
Нет данных о товаре
1
52
Не настроено изображение
712.03.00.20.00
Скоба
Нет данных о товаре
1
53
Не настроено изображение
712.05.01.01.00
Втулка подшипника
23.8x2.2
Нет данных о товаре
1
54

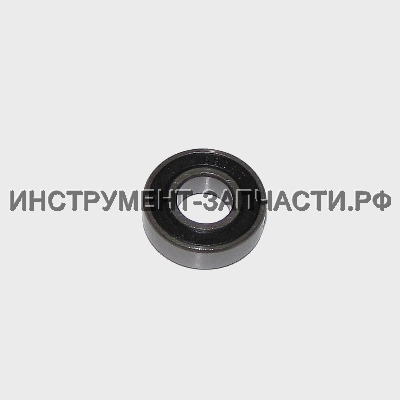

Подшипник 609 RS
Подшипник 609 RS
Подшипник 609
609RS (9x24x7)
В наличии: 1
1
290 ₽
54
Не настроено изображение
Подшипник 609-2RSH (SKF) 9х24х7
Подшипник 609-2RSH
609-2RSH (9x24x7) SKF (Италия)
В наличии: 2
1
370 ₽
54
Подшипник 180609/609-2RS
Подшипник 180609/609-2RS
Подшипник 609-2RS
609-2RS (9x24x7)
В наличии: 150
1
80 ₽
57
Не настроено изображение
712.06.01.08.00
Вал промежуточный
Нет данных о товаре
1
58
Подшипник шариковый 699RS
Подшипник шариковый 699RS
Подшипник 699
699RS (9х20х6)
В наличии: 8
1
220 ₽
59
Не настроено изображение
712.03.00.21.00
Поводок переключателя
Нет данных о товаре
1
60
Не настроено изображение
712.03.01.21.00
Фиксатор
Нет данных о товаре
1
61
Не настроено изображение
00.01.02.01.43
Подшипник игольчатый
HK0908 (9x13x8)
Нет данных о товаре
1
62
Не настроено изображение
712.03.02.03.00
Подшипник качающийся
Нет данных о товаре
1
63
Не настроено изображение
00.01.02.01.44
Подшипник
НК1516 (28х15х16.8)
Нет данных о товаре
1
64
Не настроено изображение
712.06.01.02.00
Шестерня
Z-33
Нет данных о товаре
1
65
Не настроено изображение
712.03.00.25.00
Пружина
Нет данных о товаре
1
66
Не настроено изображение
712.03.00.26.00
Опора пружины
Нет данных о товаре
1
67
Не настроено изображение
712.03.02.05.00
Втулка опорная
Нет данных о товаре
1
68
Не настроено изображение
712.04.01.01.00
Ротор
Нет данных о товаре
1
69
Не настроено изображение
Подшипник шариковый 607RS
Подшипник шариковый 607-2RS
607-2RS (7х19х6)
В наличии: 2
2
200 ₽
69
Не настроено изображение
Подшипник 607-2RSH (SKF) 7х19х6
Подшипник шариковый 607-2RSH
607-2RSH (7х19х6) SKF (Италия)
Нет в наличии
1
320 ₽
69
Подшипник 180607/607-2RS
Подшипник 180607/607-2RS
Подшипник шариковый 607-2RS
607-2RS (7х19х6)
В наличии: 31
1
60 ₽
70
Не настроено изображение
712.04.01.02.00
Статор+выключатель+блок управления
Нет данных о товаре
1
71
Не настроено изображение
712.05.00.09.00
Переключатель реверса
Нет данных о товаре
1
72+75
Не настроено изображение
712.05.00.00.00
Корпус комплект (лев.+ пр.)
Нет данных о товаре
1
73
Не настроено изображение
Винт 4х14 ДУ-650ЭР
Винт саморез
ST4х14
В наличии: 4
10
20 ₽
74
Не настроено изображение
712.05.18.01.00
Штифт резиновый
Нет данных о товаре
1
76
Не настроено изображение
Батарея аккумуляторная 20 VDC; 18V/4.0Ah li-ion
Батарея аккумуляторная АПИ, 4.0Ач, 18В, Li-ion
18V DC, Li-ion, 4000 mAh
Нет в наличии
1
8,800 ₽
76
Не настроено изображение
649.02.03.00.00
Батарея аккумуляторная АПИ, 4.0Ач, 18В, Li-ion
18V DC, Li-ion, 4000 mAh
Нет данных о товаре
1
76
Не настроено изображение
АПИ-4/18 аккум. блок 4А/ч, 18В, Li-ion
Батарея аккумуляторная АПИ, 4.0Ач, 18В, Li-ion
18V DC, Li-ion, 4000 mAh
Нет в наличии
1
7,190 ₽
76
Не настроено изображение
АПИ-4/18И аккум. блок 4А/ч, 18В, Li-ion с инд.
Батарея аккумуляторная АПИ, 4.0Ач, 18В, Li-ion с индикатором уровня заряда
18V DC, Li-ion, 4000 mAh
Нет в наличии
1
7,840 ₽
76
Не настроено изображение
574.02.03.02.00
Батарея аккумуляторная АПИ, 5.0Ач, 18В, Li-ion
18V DC, Li-ion, 5000 mAh
Нет данных о товаре
1
76
Не настроено изображение
АПИ-5/18 аккум. блок 5А/ч, 18В, Li-ion
Батарея аккумуляторная АПИ, 5.0Ач, 18В, Li-ion
18V DC, Li-ion, 5000 mAh
Нет в наличии
1
9,760 ₽
76
Не настроено изображение
АПИ-5/18И аккум. блок 5Ач, 18В, Li-ion с инд.
Батарея аккумуляторная АПИ, 5.0Ач, 18В, Li-ion с индикатором уровня заряда
18V DC, Li-ion, 5000 mAh
Нет в наличии
1
9,840 ₽
76
Не настроено изображение
Батарея аккумуляторная ДА-13/18Л3
Батарея аккумуляторная АПИ, 1.5Ач, 18В, Li-ion
18V DC, Li-ion, 1500 mAh
В наличии: 1
1
2,900 ₽
76
Не настроено изображение
Батарея аккумуляторная ДА-10/18Л2
Батарея аккумуляторная АПИ, 1.5Ач, 18В, Li-ion
18V DC, Li-ion, 1500 mAh
В наличии: 2
1
4,610 ₽
76
Не настроено изображение
Батарея аккумуляторная ДА-18ЭР
Батарея аккумуляторная АПИ, 1.5Ач, 18В, Li-ion
18V DC, Li-ion, 1500 mAh
Нет в наличии
1
3,900 ₽
76
Не настроено изображение
АПИ-1,5/18 аккум. блок 1,5А/ч, 18В, Li-ion
Батарея аккумуляторная АПИ, 1.5Ач, 18В, Li-ion
18V DC, Li-ion, 1500 mAh
Нет в наличии
1
4,450 ₽
76
Не настроено изображение
Батарея аккумуляторная Li-ion, 2000 mAh
Батарея аккумуляторная АПИ, 2.0Ач, 18В, Li-ion
18V DC, Li-ion, 2000 mAh
Нет в наличии
1
5,610 ₽
76
Не настроено изображение
Батарея аккумуляторная 18V/2.0Ah li-ion
Батарея аккумуляторная АПИ, 2.0Ач, 18В, Li-ion
18V DC, Li-ion, 2000 mAh
В наличии: 1
1
5,440 ₽
76
Не настроено изображение
649.02.03.01.00
Батарея аккумуляторная АПИ, 2.0Ач, 18В, Li-ion
18V DC, Li-ion, 2000 mAh
Нет данных о товаре
1
76
Не настроено изображение
АПИ-2/18 аккум. блок 2А/ч, 18В, Li-ion
Батарея аккумуляторная АПИ, 2.0Ач, 18В, Li-ion
18V DC, Li-ion, 2000 mAh
Нет в наличии
1
4,910 ₽
76
Не настроено изображение
АПИ-2/18И аккум. блок 2А/ч, 18В, Li-ion с инд.
Батарея аккумуляторная АПИ, 2.0Ач, 18В, Li-ion с индикатором уровня заряда
18V DC, Li-ion, 2000 mAh
Нет в наличии
1
0 ₽
77
Не настроено изображение
712.02.01.01.00
Хомут
Нет данных о товаре
1
78
Не настроено изображение
712.02.01.02.00
Винт специальный
Нет данных о товаре
1
79
Не настроено изображение
712.02.01.03.00
Держатель ручки
Нет данных о товаре
1
80
Не настроено изображение
712.02.01.07.00
Пружина замка
Нет данных о товаре
1
81
Не настроено изображение
712.02.01.06.00
Фиксатор линейки
Нет данных о товаре
1
82
Не настроено изображение
712.02.01.00.00
Ручка боковая в сборе
Нет данных о товаре
1
83
Гайка М8 УШМ-2300М
В наличии: 1
1
30 ₽
84
Не настроено изображение
712.02.00.01.00
Линейка-ограничитель
Нет данных о товаре
1
85
Не настроено изображение
Устройство зарядное в сборе ДА-10/14,4Л3
Устройство зарядное для аккум.блока 1.5-2.0Ач, 14.4-18В, Li-ion, с индикатором зарядки
220В, 50Вт, I=1.8А, V=16.8В
В наличии: 1
1
1,930 ₽
85
Не настроено изображение
Устройство зарядное в сборе ДА-10/18Л2
Устройство зарядное для аккум.блока 1.5-2.0Ач, 18В, Li-ion, с индикатором зарядки
220В, 37Вт, I-1.5A, V=17.2V
В наличии: 1
1
680 ₽
85
Не настроено изображение
Устройство зарядное ДА-18ЭР
Устройство зарядное для аккум.блока 1.5-2.0Ач, 18В, Li-ion, с индикатором зарядки
100-240В, 5Вт, I=1.5А, V=21.5В
Нет в наличии
1
2,980 ₽
85
Не настроено изображение
Устройство зарядное (2401.116) ДА-10/18В (709)
Устройство зарядное для аккум.блока 1.5-2.0Ач, 18В, Li-ion, с индикатором зарядки
100-240В, 0.8А, 5Вт, I=1.5А, V=21.5В (светодиод)
В наличии: 1
1
1,930 ₽
85
Не настроено изображение
Устройство зарядное ДА-18ЭР
Устройство зарядное для аккум.блока 1.5-2.0Ач, 18В
100-240В, 0.8А, 5Вт, I=1.5А, V=21.5В
Нет в наличии
1
1,420 ₽
85
Не настроено изображение
Зарядное устройство ЗУ-1,5/18 для аккум. блока 1,5А/ч, 18В, Li-ion
Устройство зарядное для аккум.блока 1.5-2.0Ач, 18В
100-240В, 0.8А, 5Вт, I=1.5А, V=21.5В
В наличии: 2
1
1,700 ₽
85
Не настроено изображение
ЗУ-1,5/18 с инд. для аккум. блока 1,5А/ч, 18В, Li-ion
Устройство зарядное для аккум.блока 1.5-2.0Ач, 18В, Li-ion, с индикатором зарядки
100-240В, 0.8А, I=1.5А, V=21.5В (светодиод)
Нет в наличии
1
1,700 ₽
85
Не настроено изображение
Устройство зарядное
Устройство зарядное для аккум.блока 1.5-2.0Ач, 18В
110-240В, Iп-0.8А, 37Вт, Iз-2.2А, Uз-21.5В
Нет в наличии
1
2,490 ₽
85
Не настроено изображение
Устройство зарядное ДПА-165/18В
Устройство зарядное для аккум.блока 4.0-5.0Ач, 18В, Li-ion, с индикатором зарядки
110-240В, Iп-0.8А, 88Вт, Iз-2.2А, Uз-21.5В
Нет в наличии
1
1,420 ₽
85
Не настроено изображение
Устройство зарядное (2401.126)
Устройство зарядное для аккум.блока 4.0-5.0Ач, 18В, Li-ion, с индикатором зарядки
110-240В, Iп-0.8А, 88Вт, Iз-2.2А, Uз-21.5В
Нет в наличии
1
3,790 ₽
85
Не настроено изображение
ЗУ-4/18 для аккум. блока 4А/ч, 18В, Li-ion
Устройство зарядное для аккум.блока 4.0-5.0Ач, 18В, Li-ion, с индикатором зарядки
110-240В, Iп-0.8А, 88Вт, Iз-2.2А, Uз-21.5В
В наличии: 1
1
3,220 ₽
85
Не настроено изображение
ЗУ-4/18 для аккум. блока 4А/ч, 18В, Li-ion
Устройство зарядное для аккум.блока 4.0-5.0Ач, 18В, Li-ion, с индикатором зарядки
110-240В, Iп-0.8А, 88Вт, Iз-2.2А, Uз-21.5В
Нет в наличии
1
3,220 ₽
