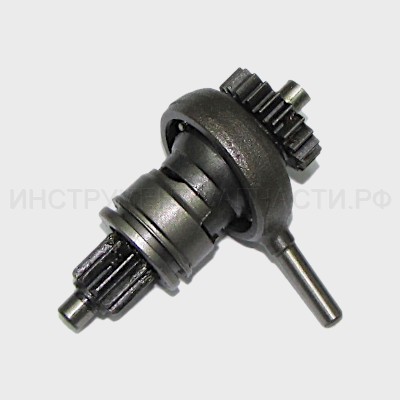

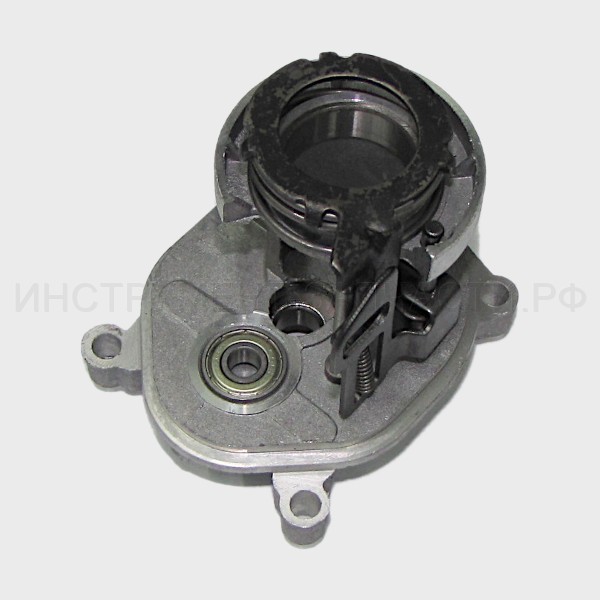

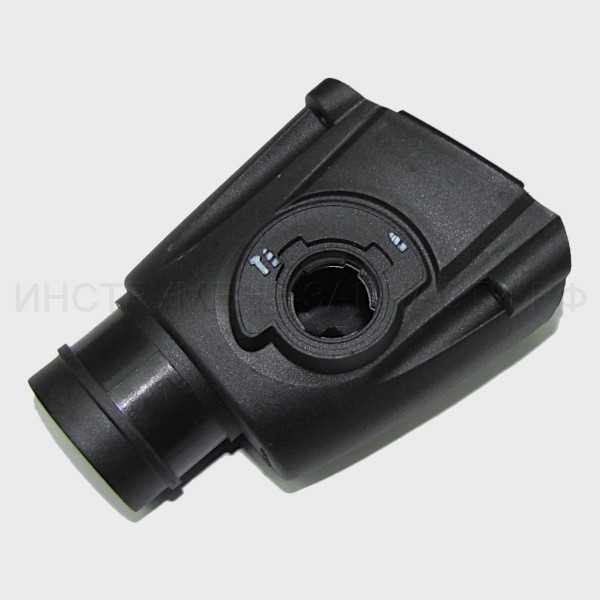

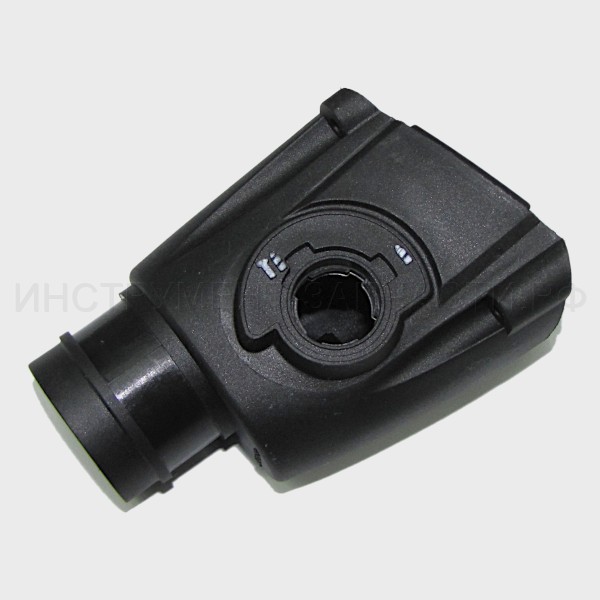

Дмитрий Кущев Схема и запчасти для перфоратора Интерскол П-18/450ЭР Схема актуальна для изделий, у которых серийный номер начинается с 66. Рис. 1 Перфоратор П-18/450ЭР (66.*): Рис.1 № Изобр. Артикул Наименование Наличие / Резерв Кол.на схеме Цена 1 1 66.02.00.00.00 Муфта в сборе В наличии: 10 1 140 ₽ 1-1 1-1 66.03.00.01.01 Колпачок защитный П-18/450ЭР (66) Колпачок защитный В наличии: 16 1 90 ₽ 1-2 1-2 00.02.98.01.09 Кольцо пружинное В19х2 Кольцо пружинное Ø19х2 В наличии: 28 1 20 ₽ 1-3 1-3 66.03.00.02.00 Втулка нажимная П-18/450 ЭР Втулка нажимная В наличии: 9 1 80 ₽ 1-4 1-4 68.03.00.03.00 Кольцо 21х32х4 П-26/800ЭР Кольцо Ø21хØ31.5х4 (Ø21хØ32х4) В наличии: 16 1 80 ₽ 1-5 1-5 00.02.10.10.00 Шарик 7 мм Шарик Ø7.14 В наличии: 64 1 20 ₽ 1-6 1-6 68.03.00.04.00 Шайба специальная П-26/800ЭР Шайба специальная В наличии: 48 1 40 ₽ 1-7 1-7 68.03.00.05.00 Пружина П-26/800ЭР Пружина коническая В наличии: 13 1 40 ₽ 2 2 66.05.00.00.01 Корпус редуктора в сборе П-18/450ЭР (66) Корпус редуктора в сборе отменен с 31.12.2014г. (без скоса) В наличии: 1 1 740 ₽ 2 2 66.05.00.00.00 Корпус редуктора в сборе П-18/450ЭР (66) Корпус редуктора в сборе вводится с 01.01.2015г. (со скосом) В наличии: 3 1 720 ₽ 2-1 2-1 66.05.00.01.01 Корпус редуктора П-18/450 ЭР Корпус редуктора отменен с 31.12.2014г. (без скоса) В наличии: 1 1 260 ₽ 2-1 2-1 66.05.00.01.00 Корпус редуктора П-18/450 ЭР Корпус редуктора вводится с 01.01.2015г. (со скосом) В наличии: 4 1 220 ₽ 2-2 2-2 66.03.00.03.00 Манжета П-18/450 ЭР Манжета Ø24.3х35х7 В наличии: 2 1 370 ₽ 2-3 2-3 00.01.01.01.62 Подшипник шариковый 6805 Z(25x37x7) Подшипник шариковый 6805.Z (25х37х7) 6805.Z (25х37х7) В наличии: 1 1 450 ₽ 2-4 2-4 00.01.01.01.63 Подшипник шариковый 606 Z(6х17х6) Подшипник шариковый 606Z 606Z (6х17х6) В наличии: 24 1 250 ₽ 3 3 00.02.03.01.46 Винт 4х35 Винт саморез ST4.2х32 (ST4х35) В наличии: 3 4 20 ₽ 4 4 66.05.01.00.00 Переключатель режимов в сборе В наличии: 11 1 120 ₽ 4-1 4-1 66.05.01.04.00 Ручка переключателя П-18/450 ЭР Ручка переключателя В наличии: 2 1 60 ₽ 4-2 4-2 66.05.01.03.00 Пружина П-18/450 ЭР Пружина В наличии: 4 1 30 ₽ 4-3 4-3 66.05.01.02.00 Кнопка П-18/450 ЭР Кнопка В наличии: 2 1 50 ₽ 4-4 4-4 66.05.01.01.00 Кольцо резиновое П-18/450 ЭР Кольцо резиновое Ø11х2.5 В наличии: 5 1 60 ₽ 5 5 66.03.03.00.00 Ствол с ударным механизмом в сборе В наличии: 1 1 1,010 ₽ 5-1 5-1 00.02.99.02.16 Кольцо стопорное В 25 Кольцо пружинное Ø25 В наличии: 8 1 30 ₽ 5-2 5-2 66.03.00.04.00 Шайба специальная П-18/450 ЭР Шайба специальная В наличии: 4 1 60 ₽ 5-3 5-3 66.03.00.05.00 Пружина П-18/450 ЭР Пружина В наличии: 3 1 60 ₽ 5-4 5-4 66.03.00.06.00 Колесо зубчатое Z=46 П-18/450 ЭР Колесо зубчатое Z=46 В наличии: 4 1 160 ₽ 5-5 5-5 66.03.01.02.00 Ствол в сборе Нет в наличии 1 210 ₽ 5-6 5-6 66.03.00.08.00 Проммасса П-18/450 ЭР Проммасса В наличии: 2 1 80 ₽ 5-7 5-7 66.03.00.07.00 Кольцо уплотнительное П-18/450 ЭР Кольцо уплотнительное В наличии: 6 1 30 ₽ 5-8 5-8 66.03.00.09.00 Втулка упорная П-18/450 ЭР Втулка упорная В наличии: 4 1 90 ₽ 5-9 5-9 00.02.98.01.06 Кольцо запорное 1,5х21 П-18/450 ЭР Кольцо запорное Ø21х1.5 В наличии: 10 1 20 ₽ 6 6 66.03.00.16.00 Шайба П-18/450 ЭР Шайба В наличии: 2 1 40 ₽ 7 7 66.03.00.10.00 Вилка П-18/450 ЭР Вилка В наличии: 3 1 40 ₽ 8 8 66.03.04.00.00 Поршень в сборе В наличии: 5 1 330 ₽ 8-1 8-1 66.03.00.11.00 Боёк П-18/450 ЭР Боёк Ø20 В наличии: 3 1 90 ₽ 8-2 8-2 66.03.00.12.00 Кольцо резиновое П-18/450 ЭР Кольцо резиновое В наличии: 12 1 90 ₽ 8-3 8-3 66.03.00.13.00 Поршень П-18/450 ЭР Поршень Ø23.9 В наличии: 1 1 230 ₽ 8-3 8-3 010174(17) Поршень для перфоратора Интерскол П-18/450Э, AEZ Аналог арт.66.03.00.13.00 В наличии: 2 1 500 ₽ 8-4 8-4 66.03.00.14.00 Кольцо ограничительное П-18/450 ЭР Кольцо ограничительное В наличии: 6 2 50 ₽ 8-5 8-5 66.03.00.15.00 Палец П-18/450 ЭР Палец В наличии: 5 1 50 ₽ 9 9 66.03.05.00.00 Промщит в сборе П-18/450ЭР (66) Промщит в сборе В наличии: 1 1 770 ₽ 9-1 9-1 66.03.03.05.00 Скоба переключения режимов П-18/450 ЭР Скоба переключения режимов В наличии: 7 1 110 ₽ 9-2 9-2 66.03.03.02.00 Пружина П-18/450 ЭР Пружина В наличии: 3 1 70 ₽ 9-3 9-3 66.03.03.03.00 Ось П-18/450 ЭР Ось В наличии: 2 1 40 ₽ 9-4 9-4 66.03.03.07.00 Пружина П-18/450 ЭР Пружина В наличии: 4 1 30 ₽ 9-5 9-5 66.03.03.06.00 Ось П-18/450 ЭР Ось В наличии: 1 1 30 ₽ 9-6 9-6 66.03.03.08.00 Планка переключателя П-18/450 Планка переключателя В наличии: 3 1 120 ₽ 9-7 9-7 66.03.03.11.00 Втулка Нет данных о товаре 1 9-8 9-8 00.01.01.01.63 Подшипник шариковый 606 Z(6х17х6) Подшипник шариковый 606Z 606Z (6х17х6) В наличии: 24 1 250 ₽ 9-9 9-9 66.03.03.04.00 Промщит П-18/450 ЭР Промщит В наличии: 3 1 350 ₽ 9-10 9-10 66.03.03.01.00 Кольцо разрезное П-18/450 ЭР Кольцо резиновое В наличии: 4 1 20 ₽ 9-11 9-11 66.03.03.09.01 Кольцо резиновое Нет данных о товаре 1 9-12 9-12 66.03.03.09.00 Кольцо резиновое П-18/450 ЭР Кольцо резиновое В наличии: 10 1 30 ₽ 9-13 9-13 00.01.01.01.61 Подшипник шариковый (9х24х7) 609RS специсполнение Подшипник шариковый 609RS/609Z (9х24х7) В наличии: 5 1 260 ₽ 9-14 9-14 66.03.03.10.00 Сальник П-18/450 ЭР Сальник В наличии: 3 1 40 ₽ 10 10 66.03.06.00.00 Подшипник качающийся в сборе П-18/450ЭР (66) Подшипник качающийся в сборе В наличии: 2 1 920 ₽ 10-1 10-1 66.03.02.01.01 Вал-шестерня Z=10 П-18/450 ЭР (исп. 01) Вал-шестерня Z=10 В наличии: 6 1 160 ₽ 10-2 10-2 66.03.02.02.00 Полумуфта кулачковая П-18/450 ЭР Полумуфта кулачковая В наличии: 2 1 220 ₽ 10-3 10-3 00.01.02.01.17 Подшипник роликовый NR-HK0808 Подшипник роликовый HK0808 (8х12х8) В наличии: 24 2 220 ₽ 10-4 10-4 66.03.02.03.01 Подшипник качающийся в сборе исп. 01 Подшипник качающийся ход 17.58мм В наличии: 2 1 680 ₽ 10-5 10-5 66.03.02.04.00 Колесо зубчатое Z=23 П-18/450 ЭР Колесо зубчатое Z=23 В наличии: 3 1 170 ₽ 11 11 66.04.02.02.00 Шайба П-18/450 ЭР Шайба Ø9х18.5х0.7 В наличии: 40 1 40 ₽ 12 12 66.04.02.01.00 Якорь с вентилятором П-18/450 ЭР Якорь с вентилятором В наличии: 5 1 1,550 ₽ 13 13 00.01.01.01.06 Подшипник шариковый 607Z Д-500 Подшипник шариковый 607Z (7х19х6) В наличии: 5 1 230 ₽ 13 13 607-2RS Подшипник 180607/607-2RS Подшипник шариковый 607-2RS (7х19х6) В наличии: 31 1 60 ₽ 13 13 607-2Z Подшипник (SKF) 7х19х6 Подшипник шариковый 607-2Z 7х19х6 SKF (Италия) Нет в наличии 1 290 ₽ 13 13 607-2RSH Подшипник 607-2RSH (SKF) 7х19х6 Подшипник шариковый 607-2RSH 7х19х6 SKF (Италия) Нет в наличии 1 320 ₽ 14 14 66.04.02.04.00 Втулка демпфирующая П-18/450 ЭР Втулка демпфирующая В наличии: 9 1 50 ₽ 15 15 66.04.00.01.00 Диафрагма П-18/450 ЭР Диафрагма В наличии: 2 1 60 ₽ 16 16 00.02.03.01.39 Винт 4х50 ДУ-750 ЭР Винт саморез ST4х50 В наличии: 6 2 10 ₽ 17 17 66.04.01.00.00 Статор П-18/450 ЭР Статор В наличии: 3 1 760 ₽ 18 18 66.05.00.02.00 Корпус двигателя П-18/450 ЭР (Заказывать вместе с арт.66.05.00.03.00) Корпус двигателя отменен с 31.12.2014г. (без скоса) В наличии: 1 1 740 ₽ 18 18 66.05.00.02.01 Корпус двигателя вводится с 01.01.2015г. (со скосом) Нет данных о товаре 1 19 19 66.04.00.03.00 Колодка контактная П-18/450 ЭР Колодка контактная В наличии: 4 1 250 ₽ 20 20 66.04.04.04.00 Упор переключателя реверса П-24/700ЭР Упор переключателя реверса В наличии: 8 1 20 ₽ 21 21 66.04.04.00.00 Узел щеткодержателя в сборе П-24/700ЭР Узел щеткодержателя в сборе Пластиковая обойма с металлическими вставками В наличии: 8 1 240 ₽ 21-1 21-1 66.04.04.03.00 Обойма щеткодержателя П-24/650ЭР Обойма щеткодержателя Пластиковая обойма без металлических вставок В наличии: 29 1 80 ₽ 21-2 21-2 66.04.04.01.00 Щеткодержатель П-18/450 ЭР Щеткодержатель В наличии: 23 2 90 ₽ 22 22 66.04.04.02.00 Щетка П-18/450 ЭР Щетка электрическая 6х9х11.2 В наличии: 55 2 70 ₽ 23 23 66.10.01.01.16 Выключатель KEDU 071104002 EN61058 4(4)A 250V ~5E4 Нет в наличии 1 950 ₽ 23 23* 00.10.01.01.16 Выключатель П-18/450ЭР Выключатель KEDU 071104002 EN61058 4(4)A 250V ~5E4 В наличии: 1 1 800 ₽ 24 24 66.05.00.03.00 Ручка-накладка П-18/450 ЭР (Заказывать вместе с арт.66.05.00.02.00) Ручка-накладка В наличии: 1 1 320 ₽ 25 25 00.02.03.01.30 Винт 4Х30 УШМ-115 Винт саморез ST3.9х30 (ST4х30) В наличии: -2 1 20 ₽ 26 26 00.02.03.01.07 Винт 4х20 ДУ-1000ЭР Винт саморез ST3.9х20 (ST4х20) В наличии: 6 1 30 ₽ 27 27 00.10.05.01.05 Блок конденсаторный П-26/800ЭР Конденсатор TNS-2 0.33mF KX2 40/085/21/C250V В наличии: 1 1 160 ₽ 28 28 66.04.00.05.00 Дроссель 2х7витков В наличии: 1 1 80 ₽ 29 29 00.02.03.01.11 Винт ST3.9х16 Винт саморез ST3.9х16 В наличии: 5 1 10 ₽ 30 30 66.04.00.02.00 Планка фиксации шнура П-18/450 ЭР Планка фиксации шнура В наличии: 1 1 40 ₽ 31 31 00.10.02.02.01 Шнур питания с вилкой 2х1,0, 2м Шнур питания с вилкой HO7RN-F 2х1мм², L-4м В наличии: 2 1 1,200 ₽ 32 32 68.04.00.06.00 Трубка защитная шнура П-26/800ЭР Трубка защитная шнура В наличии: 6 1 50 ₽ 33 33 68.02.01.00.00 Ручка боковая в сборе П-26/800 ЭР Ручка боковая в сборе Ø43-46.2 В наличии: 14 1 300 ₽ 33-1 33-1 66.02.01.01.00 Хомут П-24/700ЭР Хомут В наличии: 1 1 50 ₽ 33-2 33-2 68.02.01.02.00 Винт специальный М8 П-26/800ЭР Винт специальный М8 В наличии: 10 1 50 ₽ 33-3 33-3 68.02.01.05.00 Винт барашковый М6 П-26/800ЭР Винт барашковый М6х15 В наличии: 10 1 30 ₽ 33-4 33-4 66.02.01.03.00 Держатель П-24/700ЭР Держатель В наличии: 1 1 50 ₽ 33-5 33-5 68.02.01.04.00 Прижим П-26/800ЭР Прижим М6 В наличии: 1 1 20 ₽ 33-6 33-6 68.02.01.07.00 Ручка П-26/800ЭР Ручка В наличии: 2 1 170 ₽ Кол-во: В корзину
