Схема и запчасти для перфоратора Интерскол П-18/450ЭР
Схема актуальна для изделий, у которых серийный номер начинается с 66.
Рис. 1

Перфоратор П-18/450ЭР (66.*): Рис.1

1
Втулка защитная П-22/600ЭР
Втулка защитная П-22/600ЭР
Втулка защитная
Нет в наличии
1
60 ₽
2
Кольцо стопорное
В наличии: 9
1
20 ₽
3
Не настроено изображение
В наличии: 2
1
30 ₽
4
Не настроено изображение
67.06.00.03.01
Прокладка втулки
Нет данных о товаре
1
5
Не настроено изображение

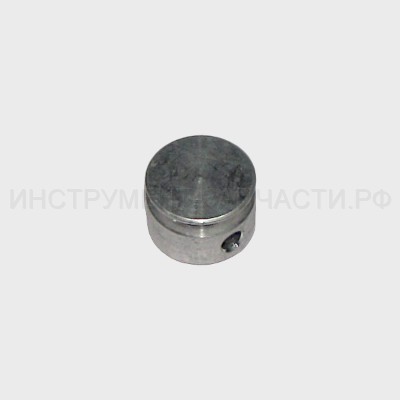

Втулка нажимная П-22/600ЭР
Втулка нажимная
В наличии: 5
1
110 ₽
6
Не настроено изображение
В наличии: 1
1
170 ₽
7
Не настроено изображение
В наличии: 2
1
30 ₽
8
Не настроено изображение
67.06.00.06.00
Втулка
Нет данных о товаре
1
9
Не настроено изображение
Манжета П-22/600ЭР
Манжета
17х32х7
В наличии: 2
1
120 ₽
10
Не настроено изображение
67.06.00.01.00

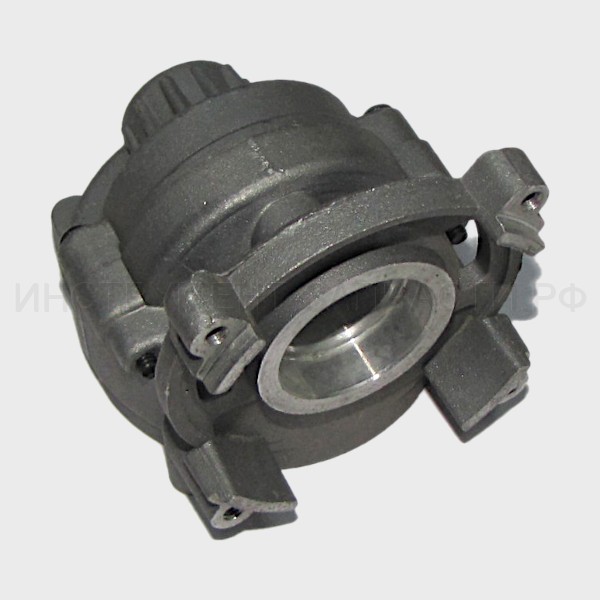

Корпус
Нет данных о товаре
1
11
Не настроено изображение
00.02.99.02.23
Кольцо стопорное
В17
Нет данных о товаре
1
12
Не настроено изображение

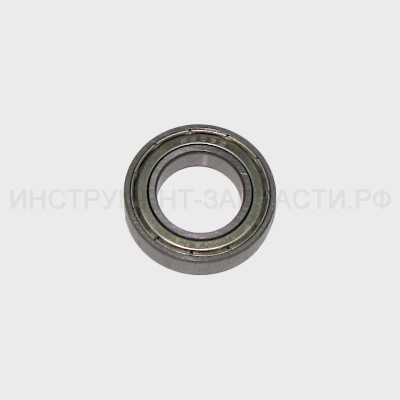

Подшипник шариковый 6903 Z
Подшипник
6903Z (17х30х7)
В наличии: 2
1
150 ₽
13
Не настроено изображение
67.05.00.11.00
Втулка
Нет данных о товаре
1
14
Не настроено изображение
67.05.00.12.00
Корпус
Нет данных о товаре
1
15
Шарик 7 мм
Шарик 7 мм
Шарик
Ø7
В наличии: 68
1
20 ₽
16
Ствол П-22/600ЭР
В наличии: 1
1
840 ₽
17
Не настроено изображение
В наличии: 2
1
80 ₽
18
Не настроено изображение
Втулка 10х21х3 П-22/600ЭР
Втулка
d10/D21/S3
В наличии: 1
1
80 ₽
19
Амортизатор П-22/600ЭР
Амортизатор П-22/600ЭР
Амортизатор
В наличии: 5
2
30 ₽
20
Не настроено изображение
Кольцо 10х21х1 П-22/600ЭР
Кольцо
d10/D21/S1
В наличии: 2
3
20 ₽
21
Не настроено изображение
67.05.00.07.00
Втулка
d10/D21/S2
Нет данных о товаре
1
22
Ловитель бойка П-22/600ЭР
Ловитель бойка П-22/600ЭР
Ловитель бойка
В наличии: 10
1
30 ₽
23
Не настроено изображение
В наличии: 1
1
70 ₽
24
Кольцо пружинное П-22/600ЭР
Кольцо пружинное П-22/600ЭР
Кольцо пружинное
В наличии: 5
1
20 ₽
25
Не настроено изображение
67.06.00.09.00
Ручка
Нет данных о товаре
1
26
Не настроено изображение
67.02.00.04.00
Планка фиксации шнура
Нет данных о товаре
1
27
Не настроено изображение
Винт ST3.9х16
Винт саморез
ST3.9х16
В наличии: 5
6
10 ₽
28
Не настроено изображение

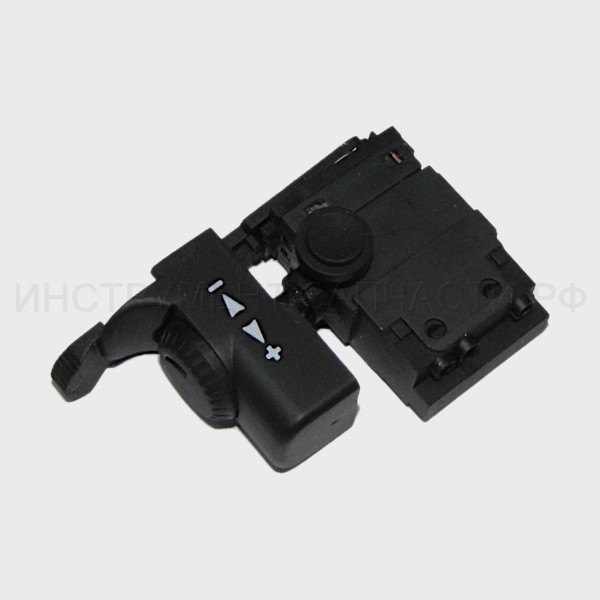

Выключатель в сборе
Выключатель
В наличии: 1
1
860 ₽
29
Не настроено изображение
Винт М5х25 ДП-1200
Винт
М5х25
В наличии: 5
4
60 ₽
30
Боёк П-22/600ЭР
В наличии: 2
1
90 ₽
31
Кольцо уплотнительное П-22/600ЭР
Кольцо уплотнительное П-22/600ЭР
Кольцо уплотнительное
В наличии: 2
2
70 ₽
32
Не настроено изображение
Кольцо уплотнительное П-22/600ЭР
Кольцо уплотнительное
В наличии: 1
1
50 ₽
33
Не настроено изображение
67.05.01.01.00
Корпус
Нет данных о товаре
1
34
Не настроено изображение
В наличии: 2
1
50 ₽
35
Кольцо стопорное
В наличии: 25
1
20 ₽
36
Кольцо 34х43х1,5 П-22/600ЭР
В наличии: 10
2
30 ₽
37
Кольцо разрезное П-22/600ЭР
Кольцо разрезное П-22/600ЭР
Кольцо разрезное
В наличии: 14
2
20 ₽
38
Подшипник шариковый 6807 Z
Подшипник шариковый 6807 Z
Подшипник
6807Z (35х47х7)
В наличии: 2
1
240 ₽
39
Не настроено изображение
Кольцо регулировочное П-22/600ЭР
Кольцо регулировочное
35/40/0.2
В наличии: 5
1
60 ₽
40
Не настроено изображение
67.05.01.06.00
Ролик
5.5/9
Нет данных о товаре
4
41
Не настроено изображение
Муфта предохранительная для П-22/600ЭР
Муфта предохранительная
В наличии: 2
1
210 ₽
42
Не настроено изображение
Шестерня Z=45 П-22/600ЭР
Шестерня
Z=45
В наличии: 2
1
140 ₽

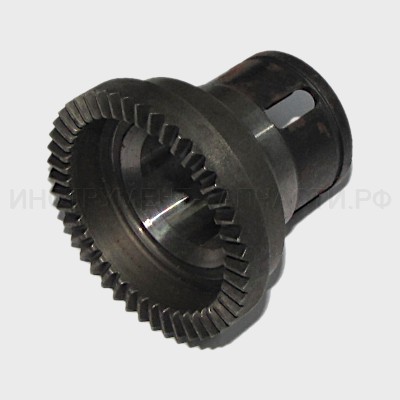

A
Не настроено изображение
Шестерня с муфтой в сборе П-22/600ЭР
Шестерня с муфтой в сборе
В наличии: 2
1
330 ₽
43
Не настроено изображение
В наличии: 1
1
200 ₽
44
Не настроено изображение
67.03.00.06.01
Штифт шатуна
Нет данных о товаре
1
45
Шатун П-22/600ЭР
Нет в наличии
1
110 ₽
46
Не настроено изображение
В наличии: 10
20
20 ₽
47
Не настроено изображение
В наличии: 5
1
20 ₽
48
Не настроено изображение
Кольцо П-22/600ЭР
Кольцо стопорное коленчатого вала
В наличии: 1
1
20 ₽
49
Не настроено изображение
67.03.00.06.00
Штифт
Ø3/8
Нет данных о товаре
1
50
Не настроено изображение
67.04.00.03.00
Полукорпус верхний
Нет данных о товаре
1
51
Не настроено изображение
00.02.04.01.25
Винт
М4х25
Нет данных о товаре
2
52
Шайба гроверная ДУ-1000ЭР
Шайба гроверная ДУ-1000ЭР
Шайба гроверная Ø4
Ø4
В наличии: 32
2
20 ₽
53
Не настроено изображение
Шайба 4х8х0,5
Шайба
Ø4
В наличии: 5
2
20 ₽
54
Не настроено изображение
Диск П-22/600ЭР
Шайба
Ø10х1
В наличии: 1
1
30 ₽
55
Шарик
В наличии: 9
1
30 ₽
56
Не настроено изображение

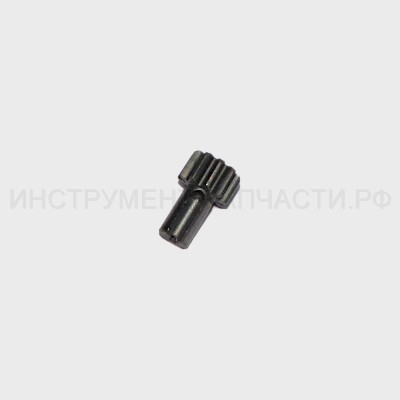

Шестерня Z=10 П-22/600ЭР
Шестерня
Z=10
В наличии: 1
1
130 ₽
57
Подшипник шариковый 6801 Z
Подшипник шариковый 6801 Z
Подшипник
6801Z (12х21х5)
В наличии: 3
1
160 ₽
58
Вал коленчатый П-22/600ЭР
Вал коленчатый П-22/600ЭР
Вал коленчатый
Нет в наличии
1
260 ₽
59
Шестерня Z=28 П-22/600ЭР
Шестерня Z=28 П-22/600ЭР
Шестерня
Z=28
В наличии: 1
1
190 ₽
60
Подшипник шариковый 696 Z
Подшипник шариковый 696 Z
Подшипник
696Z (6х15х5)
В наличии: 26
1
140 ₽
61
Не настроено изображение
320.04.00.07.00
Штифт
Нет данных о товаре
2
62
Не настроено изображение
Щит промежуточный П-22/600ЭР
Щит промежуточный
В наличии: 1
1
210 ₽
63
Не настроено изображение
Манжета 10х22х7 П-22/600ЭР
Манжета
10х22х7
В наличии: 2
1
80 ₽
64
Не настроено изображение
67.04.02.03.00
Втулка
Нет данных о товаре
1
65
Подшипник шариковый 6000Z Д-550
Подшипник шариковый 6000Z Д-550
Подшипник шариковый
6000RS (10х26х8)
В наличии: 9
1
220 ₽
65
Не настроено изображение
Подшипник 6000-2RSH (SKF) 10х26х8
Подшипник шариковый 6000-2RSH
6000-2RSH (10х26х8) SKF (Италия)
Нет в наличии
1
360 ₽
65
Подшипник 180100/6000-2RS
Подшипник 180100/6000-2RS
Подшипник шариковый 6000-2RS
6000-2RS (10х26х8)
В наличии: 63
1
80 ₽
66
Не настроено изображение
67.04.02.02.00
Шайба
Нет данных о товаре
1
67
Якорь с вентилятором П-22/600ЭР
В наличии: 4
1
1,460 ₽
68
Подшипник шариковый ЛШМ-900 626Z
Подшипник шариковый ЛШМ-900 626Z
Подшипник шариковый
626Z (6х19х6)
В наличии: 22
1
200 ₽
68
Не настроено изображение
Подшипник (SKF) 6х19х6
Подшипник шариковый 626-2Z
626-2Z (6х19х6) SKF (Италия)
Нет в наличии
1
300 ₽
68
Подшипник 180026/626-2RS
Подшипник 180026/626-2RS
Подшипник шариковый 626-2RS
626-2RS (6х19х6)
В наличии: 25
1
80 ₽
69
Не настроено изображение
Втулка демпфирующая П-22/600ЭР
Втулка демпфирующая
В наличии: 5
1
50 ₽
70
Не настроено изображение
67.04.00.06.00
Диафрагма
Нет данных о товаре
1
71
Не настроено изображение
67.04.00.07.00
Штифт резиновый
Нет данных о товаре
2
72
Статор П-22/600ЭР
В наличии: 6
1
1,010 ₽
73
Не настроено изображение
67.04.00.04.00
Корпус двигателя
Нет данных о товаре
1
74
Шайба гроверная ДУ-1000ЭР
Шайба гроверная ДУ-1000ЭР
Шайба гроверная
Ø4
В наличии: 32
1
20 ₽
75
Не настроено изображение
Винт М4х75
Винт
М4х75
Нет в наличии
4
30 ₽
76
Не настроено изображение
Щеткодержатель П-22/600ЭР
Щеткодержатель
Нет в наличии
2
60 ₽
77
Не настроено изображение
67.04.03.02.00
Пружина кручения
Нет данных о товаре
2
78
Не настроено изображение

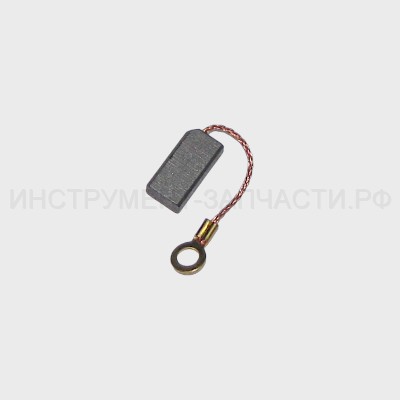

Щетка П-22/600ЭР
Щетка электрическая
В наличии: 36
2
80 ₽
79
Не настроено изображение
67.04.04.04.00
Провода монтажные
(набор 5шт)
Нет данных о товаре
5
80
Не настроено изображение
Винт М3х5
Винт
М3х5
Нет в наличии
1
30 ₽
81
Крышка П-22/600ЭР
В наличии: 3
1
90 ₽
82
Шнур питания с вилкой 2х1,0, 2м
Шнур питания с вилкой 2х1,0, 2м
Шнур питания с вилкой
HO7RN-F 2х1мм², L-4м
В наличии: 2
1
1,200 ₽
83
Трубка защитная шнура П-26/800ЭР
Трубка защитная шнура П-26/800ЭР
Трубка защитная шнура
В наличии: 6
1
50 ₽
84
Не настроено изображение
67.06.00.10.00
Ручка накладка
Нет данных о товаре
1
85
Не настроено изображение
Винт 4х20 ДУ-1000ЭР
Винт саморез
ST3.9х20 (ST4х20)
В наличии: 6
3
30 ₽
86
Не настроено изображение
Ограничитель глубины бурения П-26/800ЭР
Ограничитель глубины бурения (сверления)
В наличии: 8
1
110 ₽
87
Не настроено изображение
67.02.00.02.00
Рукоятка дополнительная
Ø43-46.1
Нет данных о товаре
1
88
Не настроено изображение
00.02.00.01.06
Гайка
М6
Нет данных о товаре
1
89
Не настроено изображение
67.02.00.03.00
Прижим
Нет данных о товаре
1
90
Не настроено изображение
67.02.01.00.00
Винт
М6
Нет данных о товаре
1
91
Не настроено изображение
Колодка клеммная в сборе
Колодка клеммная
4хМ3
Нет в наличии
1
60 ₽
92
Не настроено изображение
67.06.00.11.00
Дроссель
40/085/21/C
Нет данных о товаре
1
93
Не настроено изображение
Колодка клеммная в сборе
Колодка клеммная
Нет в наличии
1
60 ₽
B
Не настроено изображение
67.06.00.00.00
Корпус в сборе
Нет данных о товаре
1
