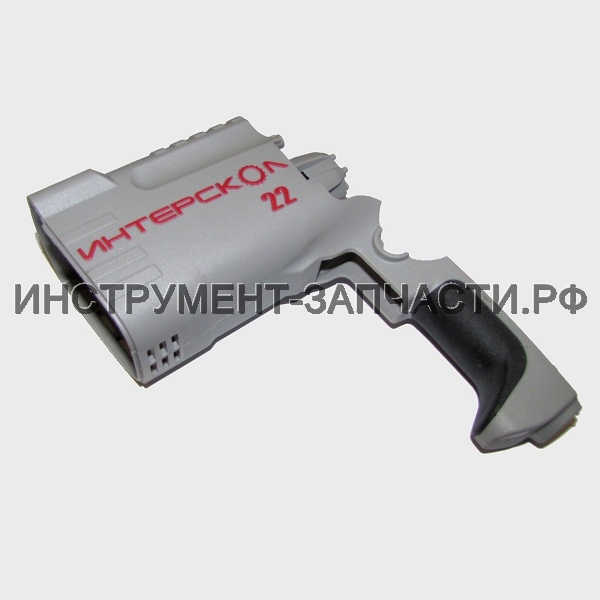

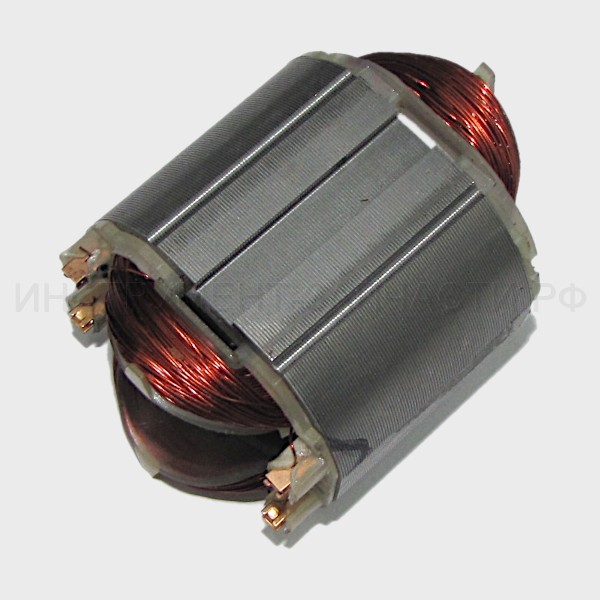

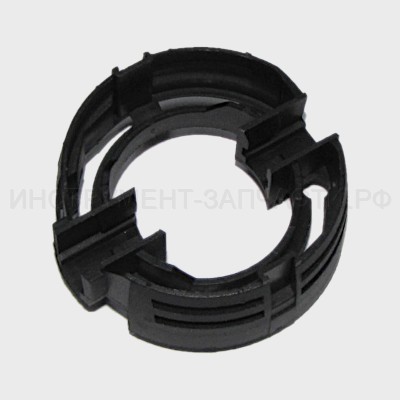

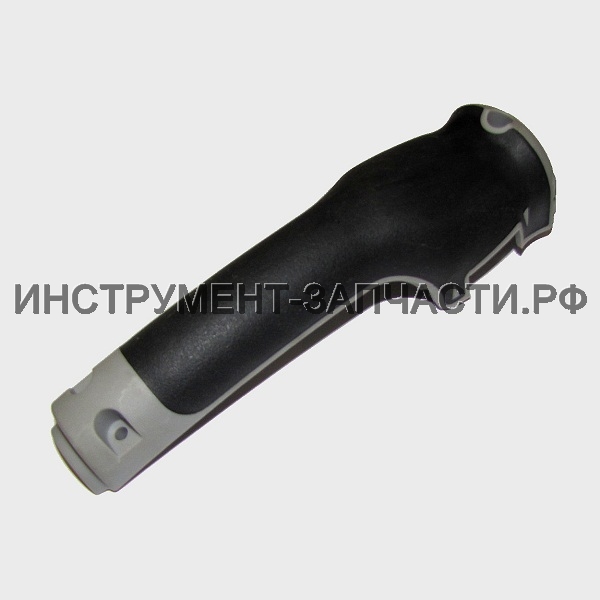

Дмитрий Кущев Схема и запчасти для перфоратора Интерскол П-22/620ЭР Схема актуальна для изделий, у которых серийный номер начинается с 100. Рис. 1 Перфоратор П-22/620ЭР (100.*): Рис.1 № Изобр. Артикул Наименование Наличие / Резерв Кол.на схеме Цена 1 1 66.03.00.01.01 Колпачок защитный П-18/450ЭР (66) Колпачок защитный В наличии: 16 1 90 ₽ 2 2 66.02.98.01.06 Кольцо пружинное Ø19х2 Нет данных о товаре 1 3 3 100.03.00.02.00 Втулка нажимная П-22/620ЭР Втулка нажимная В наличии: 6 1 90 ₽ 4 4 68.03.00.03.00 Кольцо 21х32х4 П-26/800ЭР Кольцо Ø21x31,5x4 В наличии: 16 1 80 ₽ 5 5 68.03.00.04.00 Шайба специальная П-26/800ЭР Шайба специальная В наличии: 48 1 40 ₽ 6 6 00.02.10.10.00 Шарик 7 мм Шарик Ø7,14 В наличии: 64 1 20 ₽ 7 7 68.03.00.05.00 Пружина П-26/800ЭР Пружина В наличии: 13 1 40 ₽ 8 8 00.02.03.01.46 Винт 4х35 Винт Screw ST4.2х32 В наличии: 3 4 20 ₽ 9 9 100.05.01.01.00 Кольцо резиновое П-22/620ЭР Корпус редуктора В наличии: 4 1 60 ₽ 10 10 86.03.00.01.00 Втулка защитная П-30/900ЭР Втулка защитная В наличии: 32 1 90 ₽ 11 11 100.03.00.05.00 Манжета П-22/620ЭР Манжета 27,3х37х7 В наличии: 5 1 140 ₽ 12 12 00.01.02.01.18 Подшипник роликовый НК3012 Подшипник роликовый HK3012 (28х37х12) Нет в наличии 1 140 ₽ 13 13 100.05.01.04.00 Ручка переключателя П-22/620ЭР Ручка переключателя В наличии: 3 1 50 ₽ 14 14 100.05.01.02.00 Кнопка П-22/620ЭР Кнопка В наличии: 3 1 50 ₽ 15 15 100.05.01.03.02 Пружина переключателя П-22/620ЭР Пружина переключателя В наличии: 1 1 20 ₽ 16 16 100.05.01.05.00 Поводок переключатель П-22/620ЭР Поводок переключателя В наличии: 2 1 40 ₽ 17 17 68.05.01.01.00 Кольцо уплотнительное П-26/800ЭР Кольцо уплотнительное Ø11х2.5 Нет в наличии 1 60 ₽ 18 18 00.02.98.01.13 Кольцо пружинное В29х2,5 Нет данных о товаре 1 19 19 100.03.00.07.00 Шайба П-22/620ЭР Шайба 32х42х2 В наличии: 3 1 40 ₽ 20 20 100.05.01.03.00 Пружина П-22/620ЭР Пружина В наличии: 4 1 40 ₽ 21 21 100.03.00.09.00 Колесо зубчатое П-22/620ЭР Колесо зубчатое z46 В наличии: 2 1 140 ₽ 22 22 100.03.01.01.00 Ствол П-22/620ЭР Ствол В наличии: 2 1 580 ₽ 23 23 100.03.01.02.00 Проммасса П-22/620ЭР Проммасса В наличии: 3 1 60 ₽ 24 24 100.03.01.03.00 Кольцо уплотнительное П-22/620ЭР Кольцо уплотнительное В наличии: -1 1 20 ₽ 25 25 100.03.01.04.00 Корпус ловителя бойка П-22/620ЭР Корпус ловителя бойка В наличии: 3 1 140 ₽ 26 26 100.03.01.05.00 Кольцо резиновое П-22/620ЭР Кольцо резиновое Ø18х3 В наличии: 16 2 50 ₽ 27 27 100.03.01.06.00 Кольцо уплотнительное П-22/620ЭР Кольцо уплотнительное Ø9,8х3,5 В наличии: 14 1 50 ₽ 28 28 100.03.01.07.00 Крышка ловителя бойка П-22/620ЭР Крышка ловителя бойка В наличии: 3 1 80 ₽ 29 29 00.02.98.01.15 Кольцо пружинное 26,5х2 Нет данных о товаре 1 30 30 100.03.00.10.00 Боек П-22/620ЭР Боёк Ø20х30 В наличии: 5 1 130 ₽ 31 31 100.03.00.11.00 Кольцо резиновое П-22/620ЭР Кольцо резиновое 14х3 В наличии: 15 1 70 ₽ 32 32 100.03.00.12.00 Поршень П-22/620ЭР Поршень Ø20х24,2х66,7 В наличии: 5 1 200 ₽ 33 33 68.03.00.19.00 Кольцо П-26/800ЭР Кольцо Ø12х17х1,2 В наличии: 26 2 30 ₽ 34 34 68.03.02.02.00 Кольцо уплотнительное П-26/800ЭР Кольцо уплотнительное Ø67х3 В наличии: 10 1 60 ₽ 35 35 100.03.03.02.00 Подшипник скольжения П-22/620ЭР Подшипник скольжения Ø30х37х14,5 В наличии: 5 1 290 ₽ 36 36 66.03.03.04.01 Промщит П-22/620ЭР Промщит В наличии: 2 1 230 ₽ 37 37 68.03.02.04.00 Кольцо уплотнительное П-26/800ЭР Кольцо уплотнительное Ø23,2х2,4 В наличии: 18 1 60 ₽ 38 38 68.03.03.05.00 Сальник М-25/1500В Сальник В наличии: 5 1 30 ₽ 39 39 100.03.03.06.00 Скоба переключения режимов П-22/620ЭР Скоба переключения режимов В наличии: 4 1 50 ₽ 40 40 100.03.00.14.00 Палец П-22/620ЭР Палец Ø12х19 В наличии: 5 1 50 ₽ 41 41 00.01.01.01.05 Подшипник шариковый 608Z Подшипник шариковый 608.Z 608.Z (8х22х7) Нет в наличии 1 220 ₽ 41 41 608-2RS Подшипник 180608/608-2RS Подшипник шариковый 608-2RS 608-2RS (8х22х7) В наличии: 68 1 70 ₽ 42 42 100.03.02.04.00 Колесо зубчатое П-22/620ЭР Колесо зубчатое Z=21 В наличии: 5 1 200 ₽ 43 43 100.03.02.03.00 Подшипник качающийся П-22/620ЭР Подшипник качающийся В наличии: 5 1 630 ₽ 44 44 100.03.02.02.00 Полумуфта кулачковая П-22/620ЭР Полумуфта кулачковая В наличии: 5 1 140 ₽ 45 45 100.03.02.05.00 Пружина П-22/620ЭР Пружина В наличии: 5 1 30 ₽ 46 46 100.03.02.06.00 Шайба шлицевая П-22/620ЭР Шайба шлицевая В наличии: 4 1 20 ₽ 47 47 100.03.02.01.00 Вал-шестерня П-22/620ЭР Вал-шестерня Z=10 В наличии: 1 1 210 ₽ 48 48 100.03.02.07.00 Шайба П-22/620ЭР Шайба В наличии: 9 2 20 ₽ 49 49 00.01.01.01.60 Подшипник шариковый (9х20х5) 699 Подшипник шариковый (9х20х5) сп/исп (9х20х5) спец/исполн. Нет в наличии 1 120 ₽ 50 50 00.01.02.01.26 Подшипник роликовый HK0608 (6х10х8) В наличии: 1 1 90 ₽ 51 51 00.01.01.01.61 Подшипник шариковый (9х24х7) 609RS специсполнение Подшипник шариковый 609.RS/609.Z 609RS/609 (9х24х7) В наличии: 5 1 260 ₽ 52 52 100.04.02.01.00 Якорь с вентилятором П-22/620ЭР Якорь с вентилятором В наличии: 3 1 1,550 ₽ 53 53 00.01.01.01.06 Подшипник шариковый 607Z Д-500 Подшипник шариковый 607Z (7х19х6) В наличии: 5 1 230 ₽ 53 53 607-2RS Подшипник 180607/607-2RS Подшипник шариковый 607-2RS (7х19х6) В наличии: 31 1 60 ₽ 54 54 100.04.00.01.00 Диафрагма П-22/620ЭР Диафрагма В наличии: 1 1 70 ₽ 55 55 00.02.03.01.01 Винт 4х10 ДП-1600 Винт ST3.9х10 Нет в наличии 2 20 ₽ 56 56 428.04.01.00.00 Статор П-24/650 Статор Ø58х42мм Нет в наличии 1 720 ₽ 57 57 100.04.02.02.00 Втулка демпфирующая П-22/620ЭР Втулка демпфирующая В наличии: 4 1 30 ₽ 58 58 100.05.00.02.00 Корпус двигателя П-22/620ЭР (Заказывать вместе с арт.100.05.00.03.00) Корпус двигателя Нет в наличии 1 470 ₽ 59 59 100.04.00.03.00 Колодка контактная П-22/620ЭР Колодка контактная В наличии: 4 1 250 ₽ 60 60 00.02.03.01.21 Винт 3х8 ПШМ-180 Винт 3х8 В наличии: 12 2 30 ₽ 61 61 100.04.04.00.00 Узел щеткодержателя в сборе П-22/620ЭР (100) Узел щеточный в сборе В наличии: 19 1 130 ₽ 61-1 61-1 100.04.04.01.00 Щеткодержатель П-22/620ЭР Втулка щеткодержателя Нет в наличии 1 40 ₽ 61-2 61-2 66.04.04.03.00 Обойма щеткодержателя П-24/650ЭР Щеткодержатель В наличии: 29 2 80 ₽ 62 62 66.04.04.02.00 Щетка П-18/450 ЭР Щетка электрическая 6х9х11 В наличии: 55 2 70 ₽ 63 63 100.05.00.03.00 Ручка-накладка П-22/620ЭР (Заказывать вместе с арт.100.05.00.02.00) Ручка-накладка В наличии: 1 1 230 ₽ 64 64 00.02.03.01.07 Винт 4х20 ДУ-1000ЭР Винт ST3.9х30 В наличии: 6 1 30 ₽ 64-1 64-1 00.02.03.01.06 Винт 4х18 ДУ-650ЭР Винт ST3.9х20 В наличии: 1 2 20 ₽ 65 65 66.10.01.01.16 Выключатель KEDU 071104002 EN61058 4(4)A 250V ~5E4 Нет в наличии 1 950 ₽ 66 66 00.10.05.01.05 Блок конденсаторный П-26/800ЭР Блок конденсаторный TNS-2 0,33mF KX2 40/085/21/C250V В наличии: 1 1 160 ₽ 67 67 00.02.03.01.04 Винт 4х16 Винт 4х16 В наличии: 14 2 30 ₽ 68 68 68.04.00.04.00 Планка фиксации шнура П-26/800ЭР Планка фиксации кабеля Нет в наличии 1 20 ₽ 69 69 00.10.02.02.01 Шнур питания с вилкой 2х1,0, 2м Шнур питания с вилкой HO7RN-F/2х1мм², L=4м В наличии: 2 1 1,200 ₽ 70 70 68.04.00.06.00 Трубка защитная шнура П-26/800ЭР Трубка защитная шнура В наличии: 6 1 50 ₽ 71 71 66.04.00.05.00 Дроссель 2х7витков В наличии: 1 1 80 ₽ 72 72 66.02.01.01.00 Хомут П-24/700ЭР Хомут В наличии: 1 1 50 ₽ 73 73 68.02.01.02.00 Винт специальный М8 П-26/800ЭР Винт специальный М8 В наличии: 10 1 50 ₽ 74 74 68.02.01.05.00 Винт барашковый М6 П-26/800ЭР Винт барашковый М6 В наличии: 10 1 30 ₽ 75 75 66.02.01.03.00 Держатель П-24/700ЭР Держатель В наличии: 1 1 50 ₽ 76 76 68.02.01.04.00 Прижим П-26/800ЭР Прижим В наличии: 1 1 20 ₽ 77 77 100.02.01.07.00 Ручка Нет данных о товаре 1 78 78 68.02.00.01.00 Ограничитель глубины бурения П-26/800ЭР Ограничитель глубины сверления В наличии: 8 1 110 ₽ 001 001 100.03.00.00.00 Муфта в сборе П-22/620ЭР (100) Муфта в сборе Поз. 1-7 В наличии: 2 2 250 ₽ 002 002 100.05.01.00.00 Корпус редуктора в сборе П-22/620ЭР (100) Корпус редуктора в сборе Поз. 9-12,50 В наличии: 1 1 630 ₽ 003 003 100.05.01.00.01 Переключатель режима работы в сборе П-22/620ЭР (100) Переключатель режима работы в сборе В наличии: 1 1 120 ₽ 004 004 100.03.01.00.00 Ствол в сборе Нет данных о товаре 1 005 005 100.03.05.00.00. Ударный механизм Поз.23-29 Нет данных о товаре 1 006 006 100.03.05.00.00 Ствол с ударным механизмом в сборе В наличии: 1 1 910 ₽ 007 007 100.03.08.00.00 Поршень с боеком в сборе П-22/620ЭР (100) Поршень с бойком в сборе поз. с 30 по 40 В наличии: 2 1 460 ₽ 008 008 100.03.03.00.00 Промщит в сборе П-22/620ЭР (100) Промщит в сборе Поз. 34-38 В наличии: 1 1 690 ₽ 009 009 329.02.01.00.00 Ручка боковая в сборе Нет данных о товаре 1 Кол-во: В корзину
