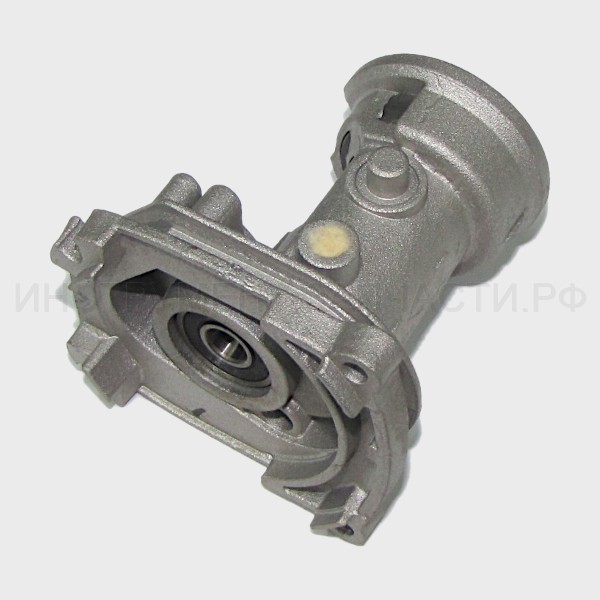

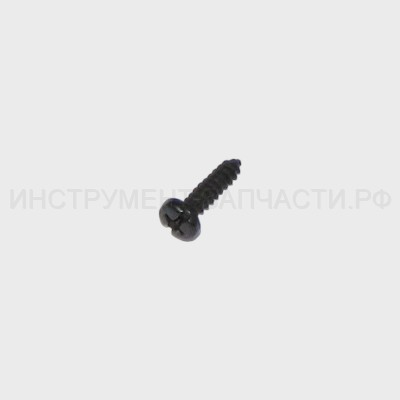

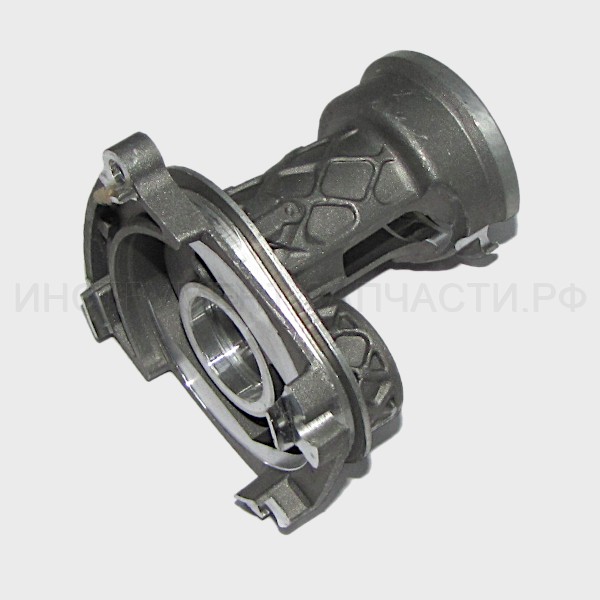

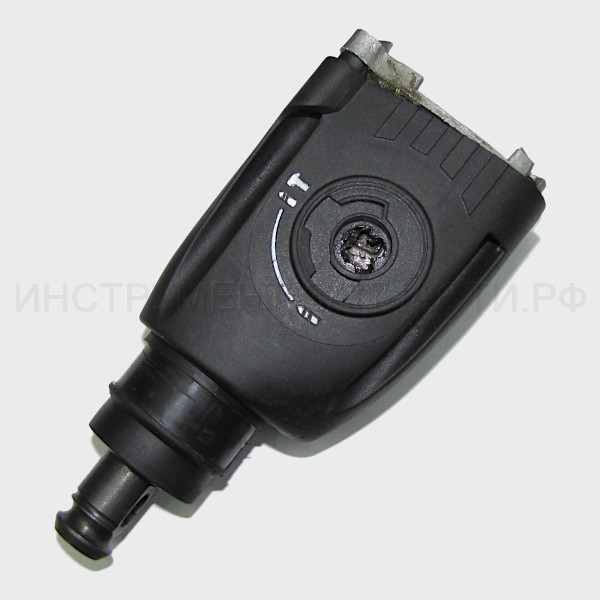

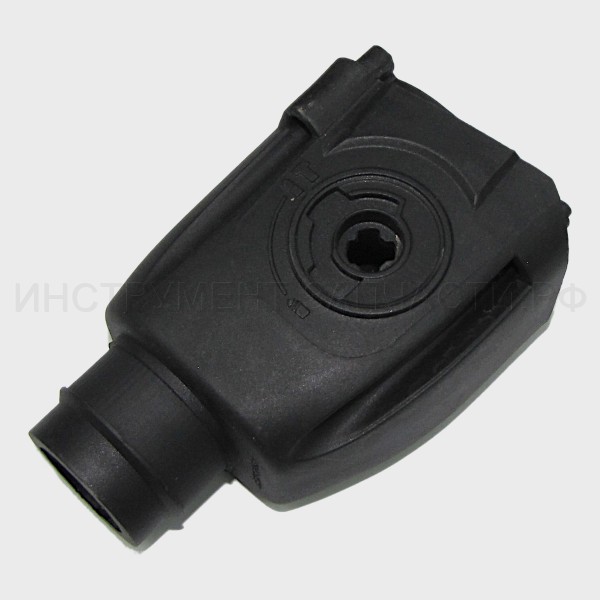

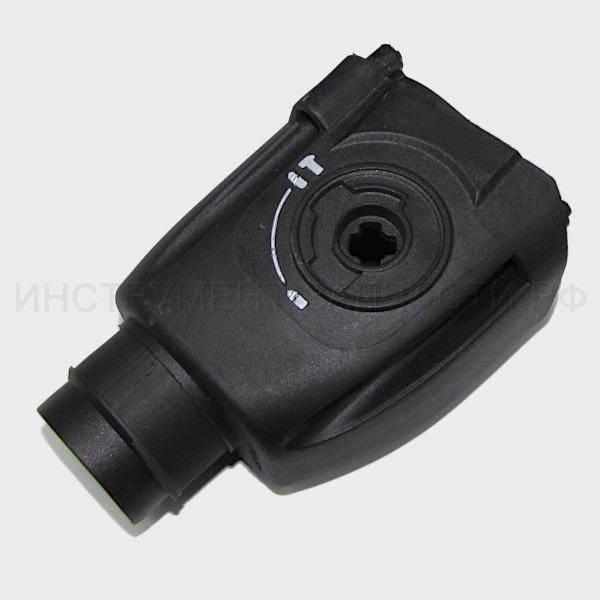

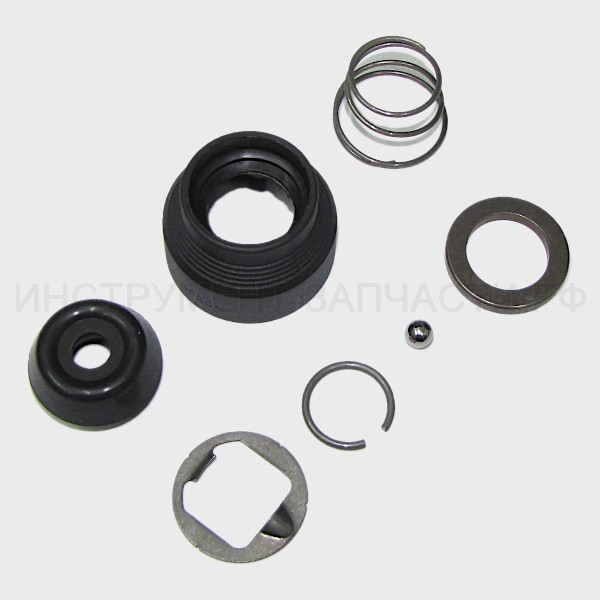

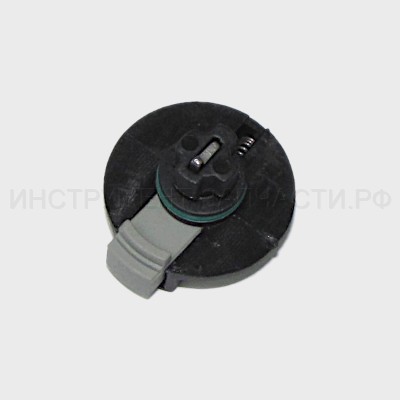

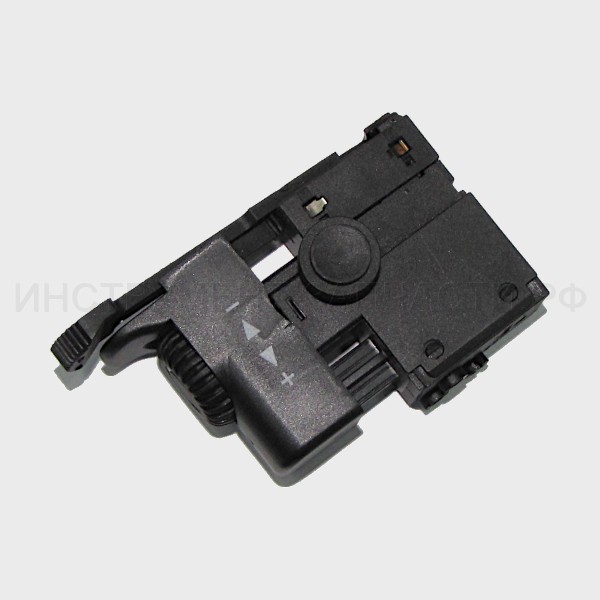

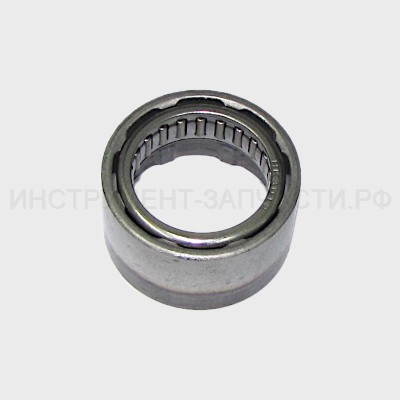

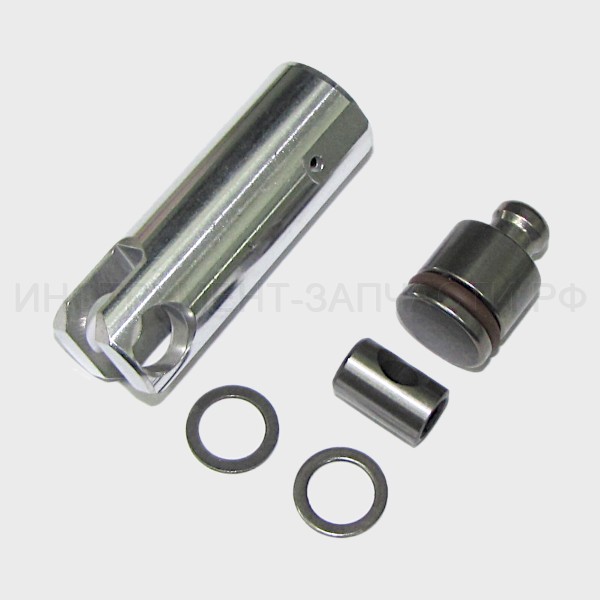

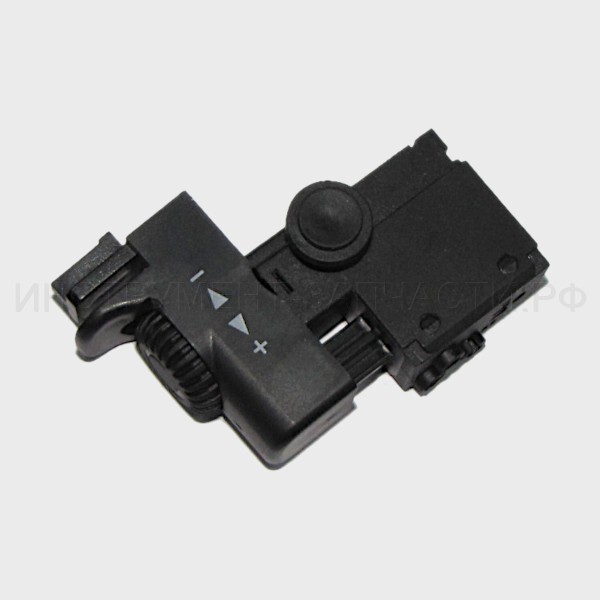

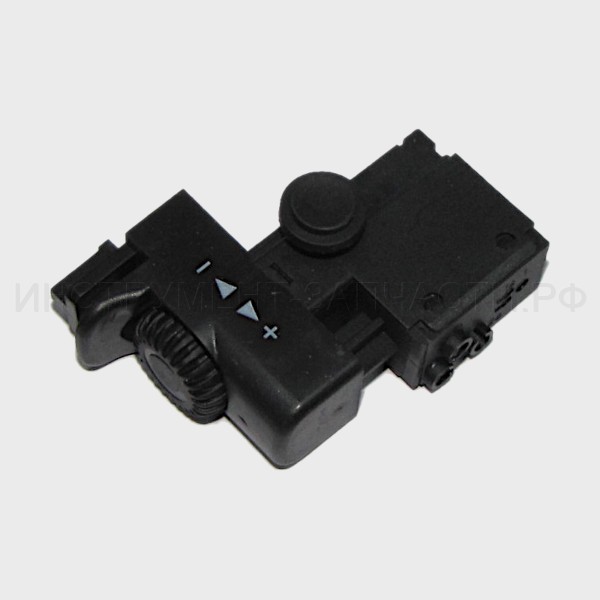

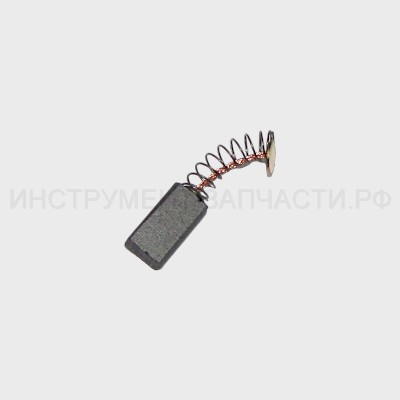

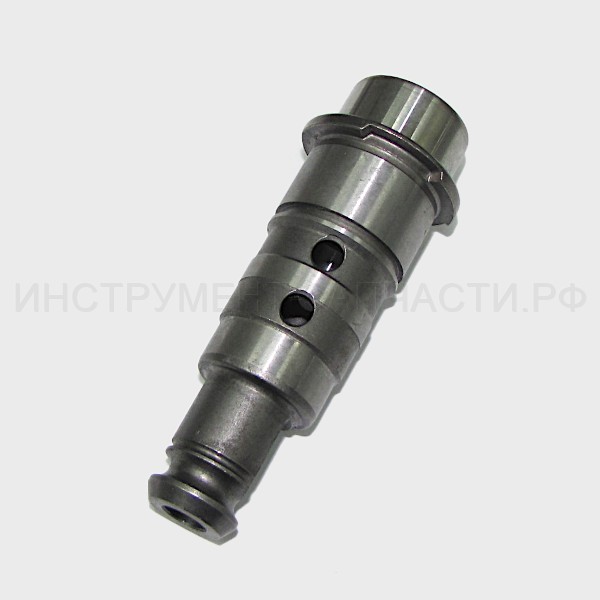

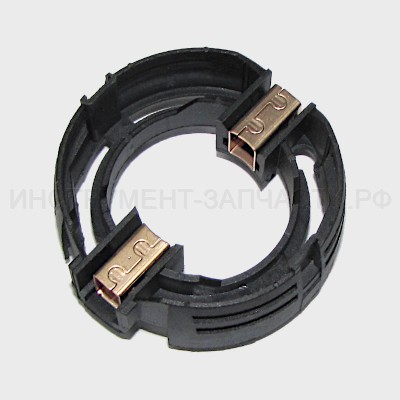

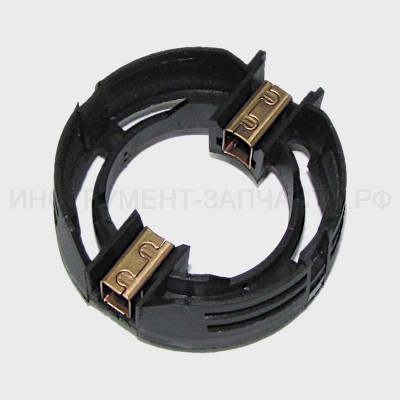

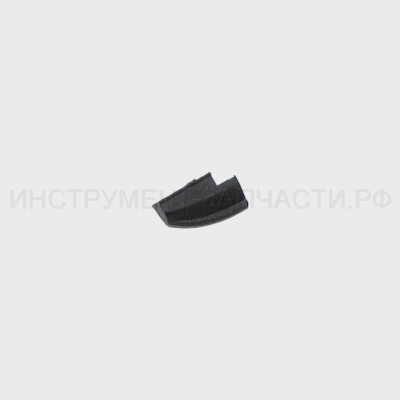

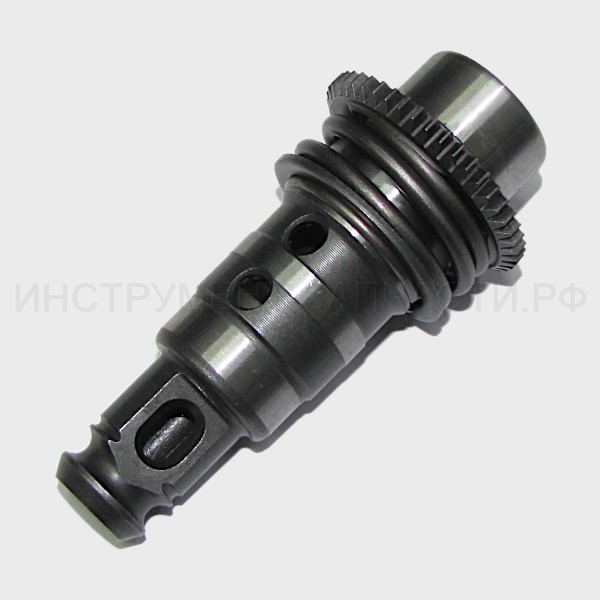

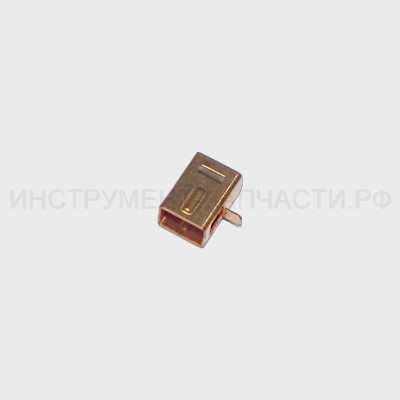

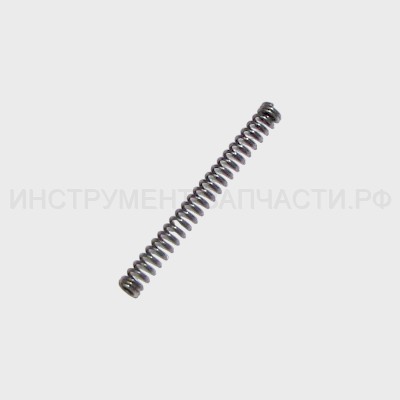

Дмитрий Кущев Схема и запчасти для перфоратора Интерскол П-22/620ЭР Схема актуальна для изделий, у которых серийный номер начинается с 100. Рис. 1 Перфоратор П-22/620ЭР (100.*): Рис.1 № Изобр. Артикул Наименование Наличие / Резерв Кол.на схеме Цена 1 1 100.03.00.00.00 Муфта в сборе П-22/620ЭР (100) Муфта в сборе Поз. 1-7 В наличии: 2 1 250 ₽ 1-1 1-1 66.03.00.01.01 Колпачок защитный П-18/450ЭР (66) Колпачок защитный В наличии: 16 1 90 ₽ 1-2 1-2 00.02.98.01.09 Кольцо пружинное В19х2 Кольцо пружинное Ø19х2 В наличии: 28 1 20 ₽ 1-3 1-3 100.03.00.02.00 Втулка нажимная П-22/620ЭР Втулка нажимная В наличии: 6 1 90 ₽ 1-4 1-4 68.03.00.03.00 Кольцо 21х32х4 П-26/800ЭР Кольцо Ø21хØ31.5х4 (Ø21хØ32х4) В наличии: 16 1 80 ₽ 1-5 1-5 68.03.00.04.00 Шайба специальная П-26/800ЭР Шайба специальная В наличии: 48 1 40 ₽ 1-6 1-6 00.02.10.10.00 Шарик 7 мм Шарик Ø7.14 В наличии: 64 1 20 ₽ 1-7 1-7 68.03.00.05.00 Пружина П-26/800ЭР Пружина коническая В наличии: 13 1 40 ₽ 2 2 00.02.03.01.46 Винт 4х35 Винт саморез ST4.2х32 (ST4х35) В наличии: 3 4 20 ₽ 3 3 100.05.01.00.00 Корпус редуктора в сборе П-22/620ЭР (100) Корпус редуктора в сборе Поз. 3-1; 3-2; 3-3; 3-3-1; 3-3-2; 3-4 В наличии: 1 1 630 ₽ 3-1 3-1 100.05.00.01.01 Корпус редуктора П-22/620ЭР (100) Корпус редуктора вводится с 01.01.2020г В наличии: 1 1 680 ₽ 3-1 3-1 100.05.00.01.00 Корпус редуктора П-22/620ЭР Корпус редуктора В наличии: 1 1 680 ₽ 3-2 3-2 100.03.00.05.00 Манжета П-22/620ЭР Манжета 27.3х37х7 В наличии: 5 1 140 ₽ 3-3 3-3 100.03.05.05.00 Узел подшипника в сборе Нет данных о товаре 1 3-3-1 3-3-1 100.03.00.06.00 Корпус подшипника П-22/620ЭР Корпус подшипника 27.3х37х7 В наличии: 1 1 90 ₽ 3-3-2 3-3-2 00.01.02.01.18 Подшипник роликовый НК3012 Подшипник игольчатый (30х37х12) Нет в наличии 1 140 ₽ 3-4 3-4 00.01.02.01.26 Подшипник роликовый HK0608 Подшипник роликовый HK0608 (6х10х8) В наличии: 1 1 90 ₽ 4 4 100.05.01.00.01 Переключатель режима работы в сборе П-22/620ЭР (100) Переключатель режима работы в сборе В наличии: 1 1 120 ₽ 4-1 4-1 100.05.01.04.00 Ручка переключателя П-22/620ЭР Ручка переключателя В наличии: 3 1 50 ₽ 4-2 4-2 100.05.01.05.00 Поводок переключатель П-22/620ЭР Поводок переключателя В наличии: 2 1 40 ₽ 4-3 4-3 100.05.01.03.02 Пружина переключателя П-22/620ЭР Пружина переключателя В наличии: 1 1 20 ₽ 4-4 4-4 100.05.01.02.00 Кнопка П-22/620ЭР Кнопка В наличии: 3 1 50 ₽ 4-5 4-5 100.05.01.01.00 Кольцо резиновое П-22/620ЭР Кольцо резиновое Ø11х2.5 (уплотнительное) В наличии: 4 1 60 ₽ 5 5 100.03.05.00.00 Ствол с ударным механизмом в сборе В наличии: 1 1 910 ₽ 5-1 5-1 00.02.98.01.13 Кольцо пружинное В29х2.5 Нет данных о товаре 1 5-2 5-2 100.03.00.07.00 Шайба П-22/620ЭР Шайба Ø32х42х2 В наличии: 3 1 40 ₽ 5-3 5-3 100.03.00.08.00 Пружина П-22/620ЭР Пружина В наличии: 5 1 80 ₽ 5-4 5-4 100.03.00.09.00 Колесо зубчатое П-22/620ЭР Колесо зубчатое z46 В наличии: 2 1 140 ₽ 5-5 5-5 100.03.01.01.00 Ствол П-22/620ЭР Ствол вводится с 01.10.2019г В наличии: 2 1 580 ₽ 5-5* 5-5* 100.03.01.01.01 Ствол П-22/620ЭР (100) Ствол исключен с 30.09.2019г В наличии: 1 1 360 ₽ 5-6 5-6 100.03.01.02.00 Проммасса П-22/620ЭР Проммасса вводится с 01.10.2019г В наличии: 3 1 60 ₽ 5-6* 5-6* 100.03.01.02.01 Проммасса П-22/620ЭР Проммасса исключен с 30.09.2019г В наличии: 2 1 80 ₽ 5-7 5-7 100.03.01.04.00 Корпус ловителя бойка П-22/620ЭР Корпус ловителя бойка вводится с 01.10.2019г В наличии: 3 1 140 ₽ 5-7* 5-7* 100.03.01.04.01 Корпус ловителя бойка исключен с 30.09.2019г Нет данных о товаре 1 5-8 5-8 100.03.01.05.00 Кольцо резиновое П-22/620ЭР Кольцо резиновое Ø18х3 В наличии: 16 2 50 ₽ 5-9 5-9 100.03.01.06.00 Кольцо уплотнительное П-22/620ЭР Кольцо уплотнительное Ø9.8х3.5 В наличии: 14 1 50 ₽ 5-10 5-10 100.03.01.07.00 Крышка ловителя бойка П-22/620ЭР Крышка ловителя бойка В наличии: 3 1 80 ₽ 5-11 5-11 100.03.01.08.00 Кольцо пружинное П-22/620ЭР Кольцо пружинное Ø26.5х2 В наличии: 7 1 20 ₽ 6 6 100.03.08.00.00 Поршень с боеком в сборе П-22/620ЭР (100) Поршень с боеком в сборе В наличии: 2 1 460 ₽ 6-1 6-1 100.03.00.10.00 Боек П-22/620ЭР Боёк Ø20х30 В наличии: 5 1 130 ₽ 6-2 6-2 100.03.00.11.00 Кольцо резиновое П-22/620ЭР Кольцо резиновое 14х3 В наличии: 15 1 70 ₽ 6-3 6-3 100.03.00.12.00 Поршень П-22/620ЭР Поршень Ø20х24.2х66.7 В наличии: 5 1 200 ₽ 6-4 6-4 100.03.00.14.00 Палец П-22/620ЭР Палец Ø12х19 В наличии: 5 1 50 ₽ 6-5 6-5 68.03.00.19.00 Кольцо П-26/800ЭР Кольцо Ø12х17х1.2 В наличии: 26 2 30 ₽ 7 7 100.03.03.00.00 Промщит в сборе П-22/620ЭР (100) Промщит в сборе В наличии: 1 1 690 ₽ 7-1 7-1 68.03.02.02.00 Кольцо уплотнительное П-26/800ЭР Кольцо уплотнительное Ø67х3 В наличии: 10 1 60 ₽ 7-2 7-2 100.03.03.02.00 Подшипник скольжения П-22/620ЭР Подшипник скольжения Ø30х37х14.5 В наличии: 5 1 290 ₽ 7-3 7-3 00.01.01.01.05 Подшипник шариковый 608Z Подшипник шариковый 608.Z (8х22х7) Нет в наличии 1 220 ₽ 7-3 7-3 608-2Z Подшипник (SKF) 8х22х7 Подшипник шариковый 608-2Z 608-2Z (8х22х7) SKF (Италия) Нет в наличии 1 380 ₽ 7-3 7-3 608-2RSH Подшипник 608-2RSH (SKF) 8х22х7 Подшипник шариковый 608-2RSH 608-2RSH (8х22х7) SKF (Италия) Нет в наличии 1 370 ₽ 7-3 7-3 608-2ZZ Подшипник 180608/608-2ZZ Подшипник шариковый 608-2ZZ 608-2ZZ (8х22х7) В наличии: 168 1 80 ₽ 7-3 7-3 608-2RS Подшипник 180608/608-2RS Подшипник шариковый 608-2RS 608-2RS (8х22х7) В наличии: 68 1 70 ₽ 7-4 7-4 66.03.03.04.01 Промщит П-22/620ЭР Промщит В наличии: 2 1 230 ₽ 7-5 7-5 68.03.02.04.00 Кольцо уплотнительное П-26/800ЭР Кольцо уплотнительное Ø23.2х2.4 В наличии: 18 1 60 ₽ 7-6 7-6 00.01.01.01.61 Подшипник шариковый (9х24х7) 609RS специсполнение Подшипник шариковый 609RS/609Z (9х24х7) В наличии: 5 1 260 ₽ 7-7 7-7 68.03.03.05.00 Сальник М-25/1500В Сальник В наличии: 5 1 30 ₽ 8 8 100.03.03.06.00 Скоба переключения режимов П-22/620ЭР Скоба переключения режимов В наличии: 4 1 50 ₽ 9 9 100.03.02.04.00 Колесо зубчатое П-22/620ЭР Колесо зубчатое Z=21 В наличии: 5 1 200 ₽ 10 10 100.03.02.03.00 Подшипник качающийся П-22/620ЭР Подшипник качающийся В наличии: 5 1 630 ₽ 11 11 100.03.02.02.00 Полумуфта кулачковая П-22/620ЭР Полумуфта кулачковая В наличии: 5 1 140 ₽ 12 12 100.03.02.05.00 Пружина П-22/620ЭР Пружина В наличии: 5 1 30 ₽ 13 13 100.03.02.06.00 Шайба шлицевая П-22/620ЭР Шайба шлицевая В наличии: 4 1 20 ₽ 14 14 100.03.02.01.00 Вал-шестерня П-22/620ЭР Вал-шестерня Z=10 В наличии: 1 1 210 ₽ 15 15 100.03.02.07.00 Шайба П-22/620ЭР Шайба В наличии: 9 2 20 ₽ 16 16 100.03.00.15.00 Подшипник упорный П-22/620ЭР Подшипник упорный AXK0614 (6х14х3.5) В наличии: 2 1 80 ₽ 17 17 100.04.02.01.00 Якорь с вентилятором П-22/620ЭР Якорь с вентилятором В наличии: 3 1 1,550 ₽ 18 18 00.01.01.01.06 Подшипник шариковый 607Z Д-500 Подшипник шариковый 607Z (7х19х6) В наличии: 5 1 230 ₽ 18 18 607-2Z Подшипник (SKF) 7х19х6 Подшипник шариковый 607-2Z 607-2Z (7х19х6) SKF (Италия) Нет в наличии 1 290 ₽ 18 18 607-2RSH Подшипник 607-2RSH (SKF) 7х19х6 Подшипник шариковый 607-2RSH 607-2RSH (7х19х6) SKF (Италия) Нет в наличии 1 320 ₽ 18 18 607-2RS Подшипник 180607/607-2RS Подшипник шариковый 607-2RS 607-2RS (7х19х6) В наличии: 31 1 60 ₽ 19 19 100.04.02.02.00 Втулка демпфирующая П-22/620ЭР Втулка демпфирующая В наличии: 4 1 30 ₽ 20 20 100.04.00.01.00 Диафрагма П-22/620ЭР Диафрагма В наличии: 1 1 70 ₽ 21 21 00.02.03.01.01 Винт 4х10 ДП-1600 Винт саморез ST3.9х10 Нет в наличии 2 20 ₽ 22 22 100.04.01.00.00 Статор П-22/620ЭР Статор Ø58х42 мм В наличии: 6 1 970 ₽ 23+36 23+36 100.05.00.00.00 Корпус двигателя с ручкой комплект вводится с 01.01.2020г Нет данных о товаре 1 24 24 100.04.00.03.00 Колодка контактная П-22/620ЭР Колодка контактная В наличии: 4 1 250 ₽ 25 25 00.02.03.01.21 Винт 3х8 ПШМ-180 Винт саморез ST3х8 В наличии: 12 2 30 ₽ 26 26 100.04.04.00.00 Узел щеткодержателя в сборе П-22/620ЭР (100) Узел щеткодержателя в сборе В наличии: 19 1 130 ₽ 26-1 26-1 593.04.04.03.00 Обойма щеткодержателя Нет данных о товаре 1 26-2 26-2 66.04.04.01.00 Щеткодержатель П-18/450 ЭР Щеткодержатель В наличии: 23 2 90 ₽ 27 27 100.04.04.04.00 Упор переключателя реверса П-22/620ЭР (100) Упор переключателя реверса В наличии: 10 1 20 ₽ 28 28 66.04.04.02.00 Щетка П-18/450 ЭР Щетка электрическая 6х9х11.2 В наличии: 55 2 70 ₽ 29 29 66.10.01.01.16 Выключатель KEDU 071104002 EN61058 4(4)A 250V ~5E4 Нет в наличии 1 950 ₽ 29 29* 00.10.01.01.16 Выключатель П-18/450ЭР Выключатель KEDU 071104002 EN61058 4(4)A 250V ~5E4 В наличии: 1 1 800 ₽ 30 30 00.10.05.01.05 Блок конденсаторный П-26/800ЭР Блок конденсаторный TNS-2 0.33mF KX2 40/085/21/C250V В наличии: 1 1 160 ₽ 31 31 66.04.00.05.00 Дроссель 2х7витков В наличии: 1 1 80 ₽ 32 32 00.10.02.02.01 Шнур питания с вилкой 2х1,0, 2м Шнур питания с вилкой HO7RN-F 2х1мм², L-4м В наличии: 2 1 1,200 ₽ 33 33 68.04.00.06.00 Трубка защитная шнура П-26/800ЭР Трубка защитная шнура В наличии: 6 1 50 ₽ 34 34 68.04.00.04.00 Планка фиксации шнура П-26/800ЭР Планка фиксации шнура Нет в наличии 1 20 ₽ 35 35 00.02.03.01.11 Винт ST3.9х16 Винт саморез ST3.9х16 В наличии: 5 2 10 ₽ 37 37 00.02.03.01.30 Винт 4Х30 УШМ-115 Винт саморез ST3.9х30 (ST4х30) В наличии: -2 1 20 ₽ 38 38 00.02.03.01.07 Винт 4х20 ДУ-1000ЭР Винт саморез ST3.9х20 (ST4х20) В наличии: 6 2 30 ₽ 39 39 68.02.01.00.00 Ручка боковая в сборе П-26/800 ЭР Ручка боковая в сборе Ø43-46.2 В наличии: 14 1 300 ₽ 39-1 39-1 66.02.01.01.00 Хомут П-24/700ЭР Хомут В наличии: 1 1 50 ₽ 39-2 39-2 68.02.01.02.00 Винт специальный М8 П-26/800ЭР Винт специальный М8 В наличии: 10 1 50 ₽ 39-3 39-3 68.02.01.05.00 Винт барашковый М6 П-26/800ЭР Винт барашковый М6х15 В наличии: 10 1 30 ₽ 39-4 39-4 66.02.01.03.00 Держатель П-24/700ЭР Держатель В наличии: 1 1 50 ₽ 39-5 39-5 68.02.01.04.00 Прижим П-26/800ЭР Прижим М6 В наличии: 1 1 20 ₽ 39-6 39-6 68.02.01.07.00 Ручка П-26/800ЭР Ручка В наличии: 2 1 170 ₽ 40 40 68.02.00.01.00 Ограничитель глубины бурения П-26/800ЭР Ограничитель глубины бурения (сверления) В наличии: 8 1 110 ₽ A A 100.05.00.04.00 Корпус редуктора и промщит в сборе П-22/620ЭР Корпус редуктора и промщит в сборе Поз.3; 7-1; 7-4 В наличии: 1 1 1,040 ₽ Кол-во: В корзину
