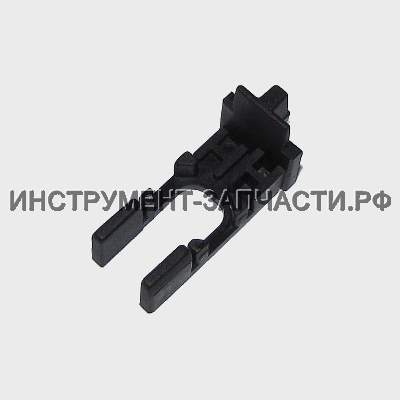

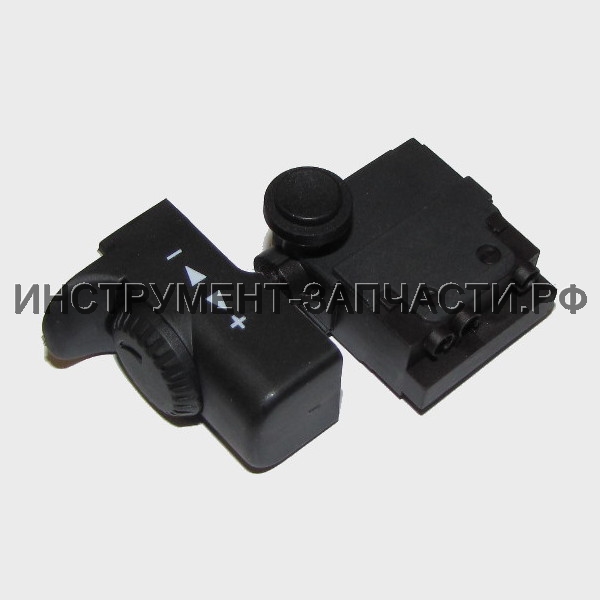

Дмитрий Кущев Схема и запчасти для перфоратора Интерскол П-22/620ЭР Схема актуальна для изделий, у которых серийный номер начинается с 100. Рис. 1 Перфоратор П-22/620ЭР (100.*): Рис.1 № Изобр. Артикул Наименование Наличие / Резерв Кол.на схеме Цена 1 1 86.03.00.01.00 Втулка защитная П-30/900ЭР Колпачок защитный В наличии: 33 1 70 ₽ 2 2 00.02.98.01.09 Кольцо пружинное В19х2 Кольцо пружинное В19х2 В наличии: 26 1 20 ₽ 3 3 100.03.00.02.00 Втулка нажимная П-22/620ЭР Втулка нажимная В наличии: 6 1 80 ₽ 4 4 100.03.00.03.00 Шайба П-22/620ЭР Шайба 21x31,5x4 В наличии: 3 1 50 ₽ 5 5 100.03.00.04.00 Шайба специальная П-22/620ЭР Шайба специальная В наличии: -8 1 30 ₽ 5 5* 68.03.00.04.00 Шайба специальная П-26/800ЭР Замена(аналог) или составная часть для замены поз.5 В наличии: 45 1 30 ₽ 5 5* 86.03.00.04.00 Шайба специальная П-30/900ЭР Замена(аналог) или составная часть для замены поз.5 В наличии: 23 1 30 ₽ 6 6 00.02.10.10.00 Шарик 7 мм Шарик Ø7 В наличии: 64 1 20 ₽ 7 7 68.03.00.05.00 Пружина П-26/800ЭР Пружина В наличии: 13 1 40 ₽ 8 8 00.02.03.01.46 Винт 4х35 Винт 4х35 В наличии: 3 4 20 ₽ 9 9 100.05.00.01.00 Корпус редуктора П-22/620ЭР Корпус редуктора В наличии: 1 1 570 ₽ 9 9* 100.05.00.04.00 Корпус редуктора и промщит в сборе П-22/620ЭР Замена(аналог) или составная часть для замены поз.9 В наличии: 1 1 870 ₽ 10 10 00.01.02.01.18 Подшипник роликовый НК3012 Подшипник роликовый HK3012 (28х37х12) Нет в наличии 1 110 ₽ 10 10* 68.03.04.00.00 Подшипник игольчатый в сборе П-26/800ЭР Замена(аналог) или составная часть для замены поз.10 В наличии: 2 1 350 ₽ 11 11 100.03.00.05.00 Манжета П-22/620ЭР Манжета 27,3х37х7 В наличии: 5 1 100 ₽ 12 12 100.03.00.06.00 Корпус подшипника П-22/620ЭР Корпус подшипника В наличии: 1 1 80 ₽ 13 13 100.05.01.04.00 Ручка переключателя П-22/620ЭР Ручка переключателя В наличии: 3 1 40 ₽ 14 14 100.05.01.02.00 Кнопка П-22/620ЭР Кнопка В наличии: 3 1 20 ₽ 15 15 100.05.01.03.00 Пружина П-22/620ЭР Пружина В наличии: 4 1 30 ₽ 16 16 100.05.01.05.00 Поводок переключатель П-22/620ЭР Поводок переключатель В наличии: 2 1 40 ₽ 17 17 100.05.01.01.00 Кольцо резиновое П-22/620ЭР Кольцо резиновое В наличии: 2 1 50 ₽ 17 17* 68.05.01.01.00 Кольцо уплотнительное П-26/800ЭР Замена(аналог) или составная часть для замены поз.17 Нет в наличии 1 50 ₽ 18 18 00.02.98.01.10 Кольцо пружинное В29х2,5 Кольцо пружинное В29х2,5 В наличии: 20 1 20 ₽ 19 19 100.03.00.07.00 Шайба П-22/620ЭР Шайба 32х42х2 В наличии: 3 1 30 ₽ 20 20 100.03.00.08.00 Пружина П-22/620ЭР Пружина В наличии: 5 1 60 ₽ 21 21 100.03.00.09.00 Колесо зубчатое П-22/620ЭР Колесо зубчатое Z=46 В наличии: 2 1 100 ₽ 22 22 100.03.01.01.00 Ствол П-22/620ЭР Ствол В наличии: 2 1 490 ₽ 23 23 100.03.01.02.00 Проммасса П-22/620ЭР Проммасса В наличии: 3 1 40 ₽ 24 24 100.03.01.03.00 Кольцо уплотнительное П-22/620ЭР Кольцо уплотнительное В наличии: 5 1 20 ₽ 25 25 100.03.01.04.00 Корпус ловителя бойка П-22/620ЭР Корпус ловителя бойка В наличии: 3 1 120 ₽ 26 26 100.03.01.05.00 Кольцо резиновое П-22/620ЭР Кольцо резиновое Ø18х3 В наличии: 16 2 40 ₽ 27 27 100.03.01.06.00 Кольцо уплотнительное П-22/620ЭР Кольцо уплотнительное Ø9,8х3,5 В наличии: 14 1 40 ₽ 28 28 100.03.01.07.00 Крышка ловителя бойка П-22/620ЭР Крышка ловителя бойка В наличии: 3 1 70 ₽ 29 29 100.03.01.08.00 Кольцо пружинное П-22/620ЭР Кольцо пружинное 26,5х2 В наличии: 8 1 20 ₽ 30 30 100.03.00.10.00 Боек П-22/620ЭР Боёк Ø20х30 В наличии: 5 1 110 ₽ 31 31 100.03.00.11.00 Кольцо резиновое П-22/620ЭР Кольцо резиновое 14х3 В наличии: 15 1 60 ₽ 32 32 100.03.00.12.00 Поршень П-22/620ЭР Поршень Ø20х24,2х66,7 В наличии: 5 1 170 ₽ 33 33 100.03.00.13.00 Кольцо ограничительное П-22/620ЭР Кольцо ограничительное Ø12х17х1,2 В наличии: 6 2 20 ₽ 34 34 100.03.03.01.00 Кольцо резиновое П-22/620ЭР Кольцо резиновое Ø67х3 В наличии: 4 1 100 ₽ 34 34* 68.03.02.02.00 Кольцо уплотнительное П-26/800ЭР Замена(аналог) или составная часть для замены поз.34 В наличии: 10 1 40 ₽ 35 35 100.03.03.02.00 Подшипник скольжения П-22/620ЭР Подшипник скольжения Ø30х37х14,5 В наличии: 5 1 290 ₽ 36 36 100.03.03.03.00 Промщит П-22/620ЭР Промщит Нет в наличии 1 350 ₽ 36 36* 428.03.07.00.00 Промщит в сборе П-24/650 Замена(аналог) или составная часть для замены поз.36 В наличии: 1 1 610 ₽ 37 37 100.03.03.04.00 Кольцо резиновое П-22/620ЭР Кольцо резиновое Ø23,2х2,4 В наличии: 5 1 30 ₽ 38 38 100.03.03.05.00 Сальник П-22/620ЭР Сальник В наличии: 4 1 50 ₽ 39 39 100.03.03.06.00 Скоба переключения режимов П-22/620ЭР Скоба переключения режимов В наличии: 4 1 50 ₽ 40 40 100.03.00.14.00 Палец П-22/620ЭР Палец Ø12х19 В наличии: 5 1 40 ₽ 41 41 00.01.01.01.05 Подшипник шариковый 608Z Подшипник шариковый 608Z (8х22х7) Нет в наличии 1 190 ₽ 41 41 608-2RS Подшипник 180608/608-2RS Подшипник шариковый 608-2RS (8х22х7) В наличии: 39 1 70 ₽ 41 41* 00.01.01.01.19 Подшипник 608RS Р-82ТС Замена(аналог) или составная часть для замены поз.41 В наличии: 17 1 190 ₽ 41 41* 00.01.01.01.23 Подшипник 608ZZ Замена(аналог) или составная часть для замены поз.41 Нет в наличии 1 150 ₽ 41 41* 00.01.01.01.26 Подшипник шариковый 608RZ УШМ-115;125 Замена(аналог) или составная часть для замены поз.41 Нет в наличии 1 210 ₽ 41 41* 00.01.01.01.58 Подшипник шариковый 608RT Замена(аналог) или составная часть для замены поз.41 Нет в наличии 1 120 ₽ 41 41* 00.01.01.01.65 00.01.01.01.65 Подшипник шариковый 608-2RS Замена(аналог) или составная часть для замены поз.41 В наличии: 4 1 150 ₽ 42 42 100.03.02.04.00 Колесо зубчатое П-22/620ЭР Колесо зубчатое Z=21 В наличии: 5 1 170 ₽ 43 43 100.03.02.03.00 Подшипник качающийся П-22/620ЭР Подшипник качающийся В наличии: 5 1 530 ₽ 44 44 100.03.02.02.00 Полумуфта кулачковая П-22/620ЭР Полумуфта кулачковая В наличии: 5 1 120 ₽ 45 45 100.03.02.05.00 Пружина П-22/620ЭР Пружина В наличии: 5 1 30 ₽ 46 46 100.03.02.06.00 Шайба шлицевая П-22/620ЭР Шайба шлицевая В наличии: 4 1 20 ₽ 47 47 100.03.02.01.00 Вал-шестерня П-22/620ЭР Вал-шестерня Z=10 В наличии: 1 1 170 ₽ 48 48 100.03.02.07.00 Шайба П-22/620ЭР Шайба В наличии: 9 1 20 ₽ 49 49 100.03.00.15.00 Подшипник упорный П-22/620ЭР Подшипник упорный AXK6014 (6х14х3,5) В наличии: 2 1 70 ₽ 50 50 00.01.02.01.26 Подшипник роликовый HK0608 Подшипник роликовый HK0608 (6х10х8) В наличии: 1 1 80 ₽ 51 51 00.01.01.01.43 Подшипник 609 RS Подшипник шариковый 609RS (9х24х7) В наличии: 1 1 240 ₽ 51 51 609-2RS Подшипник 180609/609-2RS Подшипник шариковый 609-2RS (9х24х7) В наличии: 146 1 80 ₽ 52 52 100.04.02.01.00 Якорь с вентилятором П-22/620ЭР Якорь с вентилятором Z=4 В наличии: 3 1 1,290 ₽ 53 53 00.01.01.01.06 Подшипник шариковый 607Z Д-500 Подшипник шариковый 607Z (7х19х6) В наличии: 5 1 190 ₽ 53 53 607-2RS Подшипник 180607/607-2RS Подшипник шариковый 607-2RS (7х19х6) В наличии: 28 1 60 ₽ 54 54 100.04.00.01.00 Диафрагма П-22/620ЭР Диафрагма В наличии: 1 1 60 ₽ 55 55 00.02.03.01.01 Винт 4х10 ДП-1600 Винт 4x10 Нет в наличии 4 20 ₽ 56 56 100.04.01.00.00 Статор П-22/620ЭР Статор В наличии: 6 1 810 ₽ 57 57 100.04.02.02.00 Втулка демпфирующая П-22/620ЭР Втулка демпфирующая В наличии: 4 1 30 ₽ 58 58 100.05.00.02.00 Корпус двигателя П-22/620ЭР (Заказывать вместе с арт.100.05.00.03.00) Корпус двигателя Нет в наличии 1 300 ₽ 59 59 100.04.00.03.00 Колодка контактная П-22/620ЭР Колодка контактная В наличии: 4 1 210 ₽ 60 60 00.02.03.01.21 Винт 3х8 ПШМ-180 Винт 3х8 В наличии: 12 4 30 ₽ 61 61 100.04.04.01.00 Щеткодержатель П-22/620ЭР Щеткодержатель Нет в наличии 1 40 ₽ 62 62 100.04.04.02.00 Щетка электрическая П-22/620ЭР Щетка электрическая 6х9х11 В наличии: 60 2 90 ₽ 62 62* 66.04.04.02.00 Щетка П-18/450 ЭР Замена(аналог) или составная часть для замены поз.62 В наличии: 55 2 60 ₽ 62 62* 66.04.04.02.90 Щетки электрические П-18/450 ЭР (комплект 2шт) Замена(аналог) или составная часть для замены поз.62 Нет в наличии 1 120 ₽ 63 63 100.05.00.03.00 Ручка-накладка П-22/620ЭР (Заказывать вместе с арт.100.05.00.02.00) Ручка-накладка В наличии: 1 1 200 ₽ 64 64 00.02.03.01.06 Винт 4х18 ДУ-650ЭР Винт 4х18 В наличии: 1 3 20 ₽ 65 65 68.04.00.07.00 Провод соединительный Нет данных о товаре 1 66 66 66.04.03.00.00 Выключатель в сборе Нет в наличии 1 350 ₽ 00.10.01.05.05 Выключатель в сб. Defond CGQ-1104 4A (МП-65-01Э) Выключатель Defond CGQ-1104 4(4)A 250V~5E4 В наличии: 12 1 500 ₽ 66.04.03.01.00 Рычаг выключателя П-18/450 ЭР Рычаг выключателя В наличии: 6 1 110 ₽ 67 67 00.10.05.01.05 Блок конденсаторный П-26/800ЭР Блок конденсаторный TNS-2 0,33mF KX2 40/085/21/C250V В наличии: 1 1 140 ₽ 68 68 00.02.03.01.05 Винт 4х15 Винт 4х15 Нет в наличии 2 30 ₽ 69 69 100.04.00.02.00 Планка фиксации кабеля Нет данных о товаре 1 70 70 00.10.02.02.01 Шнур питания с вилкой 2х1,0, 2м Шнур питания с вилкой HO7RN-F/2х1мм², L=4м В наличии: 2 1 1,200 ₽ 70 70* 00.10.02.01.02 Шнур питания с вилкой УШМ-2000 2х1 2м Замена(аналог) или составная часть для замены поз.70 Нет в наличии 1 560 ₽ 70 70* 325.10.02.03.01 Шнур питания в сборе П-30/900ЭР-2 Замена(аналог) или составная часть для замены поз.70 Нет в наличии 1 740 ₽ 71 71 68.04.00.06.00 Трубка защитная шнура П-26/800ЭР Трубка защитная шнура В наличии: 6 1 40 ₽ 72 72 66.04.00.05.00 Дроссель 2х7витков В наличии: 1 1 60 ₽ 73 73 00.10.09.01.01 Колодка клеммная в сборе Колодка клеммная 4хМ3 Нет в наличии 1 40 ₽ 74 74 68.02.01.05.00 Винт барашковый М6 П-26/800ЭР Винт барашковый М6 В наличии: 10 1 20 ₽ 75 75 68.02.01.03.00 Держатель П-26/800ЭР Держатель В наличии: 2 1 70 ₽ 75 75* 66.02.01.03.00 Держатель П-24/700ЭР Замена(аналог) или составная часть для замены поз.75 В наличии: 1 1 40 ₽ 76 76 68.02.01.04.00 Прижим П-26/800ЭР Прижим В наличии: 1 1 10 ₽ 77 77 00.02.01.01.06 Гайка 6-гранная Гайка В наличии: 7 1 20 ₽ 77 77* 86020.1060 Гайка NTF250/1200ST Замена(аналог) или составная часть для замены поз.77 Нет в наличии 1 30 ₽ 78 78 68.02.01.07.00 Ручка П-26/800ЭР Ручка В наличии: 2 1 160 ₽ 78 78* 68.02.01.00.00 Ручка боковая в сборе П-26/800 ЭР Замена(аналог) или составная часть для замены поз.78 В наличии: 14 1 250 ₽ 79 79 68.02.01.01.00 Хомут П-26/800ЭР Хомут Нет в наличии 1 60 ₽ 80 80 68.02.01.02.00 Винт специальный М8 П-26/800ЭР Винт специальный В наличии: 10 1 40 ₽ 81 81 68.02.01.06.00 Гайка М6 П-26/800ЭР Гайка М8 Нет в наличии 1 20 ₽ 82 82 68.02.00.01.00 Ограничитель глубины бурения П-26/800ЭР Ограничитель глубины бурения В наличии: 8 1 90 ₽ Кол-во: В корзину
