Схема и запчасти для перфоратора Интерскол П-22/650ЭР
Схема актуальна для изделий, у которых серийный номер начинается с 593.
Рис. 1

Перфоратор П-22/650ЭР (593.*): Рис.1

1
Не настроено изображение
593.03.00.00.00
Муфта в сборе
Поз. 1-7
Нет данных о товаре
1
1-1
Колпачок защитный П-18/450 ЭР
Колпачок защитный П-18/450 ЭР
Колпачок защитный
В наличии: 10
1
90 ₽
1-2
Не настроено изображение
593.03.01.02.01
Втулка нажимная
Нет данных о товаре
1
1-3
Не настроено изображение
593.03.00.03.00
Шайба специальная
Нет данных о товаре
1
1-4
Не настроено изображение
593.03.00.06.00
Шайба
Нет данных о товаре
1
1-5
Не настроено изображение
593.03.00.04.00
Шайба специальная
Нет данных о товаре
1
1-6
Кольцо 21х32х4 П-26/800ЭР
Кольцо 21х32х4 П-26/800ЭР
Кольцо
Ø21x31,5x4
В наличии: 16
1
80 ₽
1-7
Шарик 7 мм
Шарик 7 мм
Шарик
Ø7,14
В наличии: 64
1
20 ₽
1-8
Не настроено изображение
593.03.00.07.00
Опора пружины
Нет данных о товаре
1
1-9
Пружина П-26/800ЭР
Пружина П-26/800ЭР
Пружина коническая
В наличии: 13
1
40 ₽
2
Винт 4х35
Винт 4х35
Винт
Screw ST4.2х32
В наличии: 3
4
20 ₽
3
Не настроено изображение
593.05.01.00.00
Корпус редуктора в сборе
Нет данных о товаре
1
3-1
Не настроено изображение
593.05.01.01.00
Корпус редуктора
Нет данных о товаре
1
3-2
Подшипник роликовый НК0810 Д-1050Р
Подшипник роликовый НК0810 Д-1050Р
Подшипник роликовый НК0810
HK0810 (8х12х10)
В наличии: 15
1
290 ₽
3-3
Не настроено изображение
593.03.00.05.00
Манжета
Нет данных о товаре
1
3-4
Манжета П-22/620ЭР
Манжета П-22/620ЭР
Манжета
27,3х37х7
В наличии: 5
1
140 ₽
3-5
Не настроено изображение
593.03.03.02.01
Подшипник скольжения
Нет данных о товаре
1
4
Не настроено изображение
100.05.02.00.00
Переключатель режимов в сборе
Поз. 4-1 по 4-4
Нет данных о товаре
1
4-1
Не настроено изображение
593.05.01.04.00
Ручка переключателя
Нет данных о товаре
1
4-2
Не настроено изображение
593.05.01.05.00
Поводок переключателя
Нет данных о товаре
1
4-3
Кольцо уплотнительное П-26/800ЭР
Кольцо уплотнительное П-26/800ЭР
Кольцо уплотнительное
Ø11х2.5
Нет в наличии
1
60 ₽
4-4
Пружина П-26/800ЭР
В наличии: 9
1
20 ₽
4-5
Кнопка П-26/800ЭР
В наличии: 9
1
30 ₽
5
Не настроено изображение
593.03.01.00.00
Ствол в сборе
Поз. 5-1 по 5-13
Нет данных о товаре
1
5-1
Кольцо пружинное В29х2,5
Кольцо пружинное В29х2,5
Кольцо стопорное
В наличии: 20
1
20 ₽
5-2
Не настроено изображение
593.03.00.08.00
Шайба
Нет данных о товаре
1
5-3
Пружина П-22/620ЭР
В наличии: 4
1
40 ₽
5-4
Не настроено изображение
593.03.02.04.00
Колесо зубчатое
Нет данных о товаре
1
5-5
Не настроено изображение
593.03.01.01.00
Ствол
Нет данных о товаре
1
5-6
Манжета П-26/800ЭР
Манжета П-26/800ЭР
Манжета 8.2x16x5
8.2x16x5
В наличии: 16
1
140 ₽
5-7
Не настроено изображение
100.03.00.13.01
Кольцо ограничительное
Нет данных о товаре
1
5-8
Не настроено изображение
593.03.01.02.00
Проммасса
Нет данных о товаре
1
5-9
Не настроено изображение
593.03.01.10.00
Ловитель
Нет данных о товаре
1
5-10
Кольцо уплотнительное П-22/600ЭР
Кольцо уплотнительное П-22/600ЭР
Кольцо уплотнительное
В наличии: 2
1
70 ₽
5-11
Не настроено изображение
593.03.05.01.00
Кольцо уплотнительное
Нет данных о товаре
1
5-12
Не настроено изображение
100.03.01.07.01
Крышка ловителя бойка
Нет данных о товаре
1
5-13
Кольцо пружинное П-22/620ЭР
Кольцо пружинное П-22/620ЭР
Кольцо пружинное
26,5х2
В наличии: 8
1
20 ₽
6
Не настроено изображение
593.03.08.00.00.
Поршень с бойком в сборе
Поз.6-1 по 65
Нет данных о товаре
1
6-1
Не настроено изображение
593.03.08.01.00
Боек
Нет данных о товаре
1
6-2
Не настроено изображение
100.03.08.02.00
Кольцо резиновое
Нет данных о товаре
1
6-3
Не настроено изображение
100.03.08.03.00
Поршень
Нет данных о товаре
1
6-4
Не настроено изображение
100.03.08.04.00
Палец
Нет данных о товаре
1
6-5
Кольцо ограничительное П-22/620ЭР
Кольцо ограничительное П-22/620ЭР
Кольцо ограничительное
В наличии: 6
2
20 ₽
7
Не настроено изображение
593.03.03.00.00
Промщит в сборе
поз. 7-1 по 7-9
Нет данных о товаре
1
7-1
Не настроено изображение
593.03.03.02.00
Подшипник скольжения
Нет данных о товаре
1
7-2
Не настроено изображение
66.03.03.04.02
Промщит
Нет данных о товаре
1
7-3
Кольцо уплотнительное П-26/800ЭР
Кольцо уплотнительное П-26/800ЭР
Кольцо уплотнительное
В наличии: 10
1
60 ₽
7-4
Не настроено изображение
В наличии: 5
1
30 ₽
7-5
Кольцо резиновое П-22/620ЭР
Кольцо резиновое П-22/620ЭР
Кольцо уплотнительное
В наличии: 5
1
30 ₽
7-6
Не настроено изображение
Подшипник шариковый 608Z
Подшипник шариковый 608.Z
608.Z (8х22х7)
Нет в наличии
1
220 ₽
7-6
Подшипник 180608/608-2RS
Подшипник 180608/608-2RS
Подшипник шариковый 608-2RS
608-2RS (8х22х7)
В наличии: 68
1
70 ₽
8
Скоба П-26/800ЭР
В наличии: 18
1
80 ₽
9
Не настроено изображение
593.04.01.00.00
Механизм качания поршня и вращения ствола
поз. 9-10 по 9-9
Нет данных о товаре
1
9-1
Не настроено изображение
593.04.01.01.00
Кольцо
Нет данных о товаре
1
9-2
Не настроено изображение
593.04.01.02.00
Шестерня промежуточного вала
Нет данных о товаре
1
9-3
Не настроено изображение
593.04.01.03.00
Полумуфта 1
Нет данных о товаре
1
9-4
Не настроено изображение
593.04.01.04.00
Полумуфта 2
Нет данных о товаре
1
9-5
Не настроено изображение
593.04.01.05.00
Втулка промежуточная
Нет данных о товаре
1
9-6
Не настроено изображение
593.04.01.06.00
Вал промежуточный
Нет данных о товаре
1
9-7
Не настроено изображение
593.04.01.07.00
Подшипник маятниковый
Нет данных о товаре
1
9-8
Не настроено изображение
00.11.08.12.00
Подшипник игольчатый HK0812
HK0812
Нет данных о товаре
2
9-9
Не настроено изображение
593.04.01.08.00
Колесо зубчатое Z-30
Нет данных о товаре
1
10
Не настроено изображение
593.04.02.00.00
Механизм переключения режимов
Нет данных о товаре
1
10-1
Не настроено изображение
593.04.02.01.00
Штифт
Нет данных о товаре
1
10-2
Не настроено изображение
593.04.02.02.00
Скоба переключателя
Нет данных о товаре
1
10-3
Не настроено изображение
593.04.02.03.00
Пружина 1
Нет данных о товаре
1
10-4
Не настроено изображение
593.04.02.04.00
Кронштейн
Нет данных о товаре
1
10-5
Не настроено изображение
593.04.02.05.00
Пружина 2
Нет данных о товаре
1
10-6
Не настроено изображение
593.04.02.06.00
Пластина
Нет данных о товаре
1
11
Не настроено изображение
593.05.02.00.00
Якорь с вентилятором
Нет данных о товаре
1
12
Не настроено изображение
00.11.61.09.08
Подшипник шариковый 619/8
619/8
Нет данных о товаре
1
13
Не настроено изображение
В наличии: 18
1
50 ₽
14
Не настроено изображение
593.05.02.01.00
Диафрагма
Нет данных о товаре
1
15
Винт 4х16
Винт 4х16
Винт
ST3.9х16
В наличии: 14
2
30 ₽
16
Статор П-22/600ЭР
В наличии: 6
1
1,010 ₽
17
Не настроено изображение
593.05.03.04.00
Корпус двигателя
Нет данных о товаре
1
18
Не настроено изображение
В наличии: 2
1
150 ₽
19
Не настроено изображение
Винт 4х10 ДП-1600
Винт
4x10
Нет в наличии
2
20 ₽

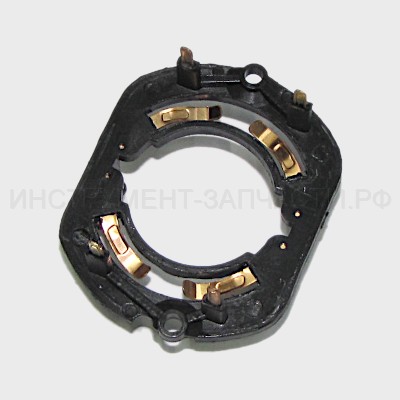

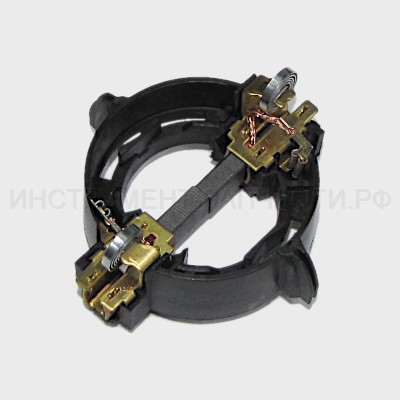

20
Не настроено изображение
Узел щеткодержателя в сборе
Обойма щекодержатель в сборе
В наличии: 2
1
200 ₽
20-1
Не настроено изображение
Щеткодержатель П-22/620ЭР
Втулка щеткодержателя
Нет в наличии
1
40 ₽
20-2
Не настроено изображение
В наличии: 10
2
20 ₽
20-3
Щетка П-26/800ЭР
Щетка П-26/800ЭР
Щетка
6х9х11,2
В наличии: 114
2
110 ₽
20-4
Пружина П-26/800ЭР
Пружина П-26/800ЭР
Пружина спиральная
В наличии: 3
2
40 ₽
21
Не настроено изображение
Выключатель Д-11/540ЭР (631)
Выключатель
FA2-4/1BE-20B4(4)A250V5EA
Нет в наличии
1
520 ₽
22
Не настроено изображение
593.04.00.02.00
дроссель
Нет данных о товаре
1
23
Шнур питания с вилкой 2х1,0, 2м
Шнур питания с вилкой 2х1,0, 2м
Шнур питания с вилкой
HO7RN-F/2х1мм², L=4м
В наличии: 2
1
1,200 ₽
24
Трубка защитная шнура П-26/800ЭР
Трубка защитная шнура П-26/800ЭР
Трубка защитная шнура
В наличии: 6
1
50 ₽
25
Не настроено изображение
Планка фиксации шнура П-26/800ЭР
Планка фиксации кабеля
Нет в наличии
1
20 ₽
26
Не настроено изображение
593.05.00.03.00
Ручка-накладка
Нет данных о товаре
1
27
Винт 4х35
Винт 4х35
Винт
Screw ST4.2х32
В наличии: 3
1
20 ₽

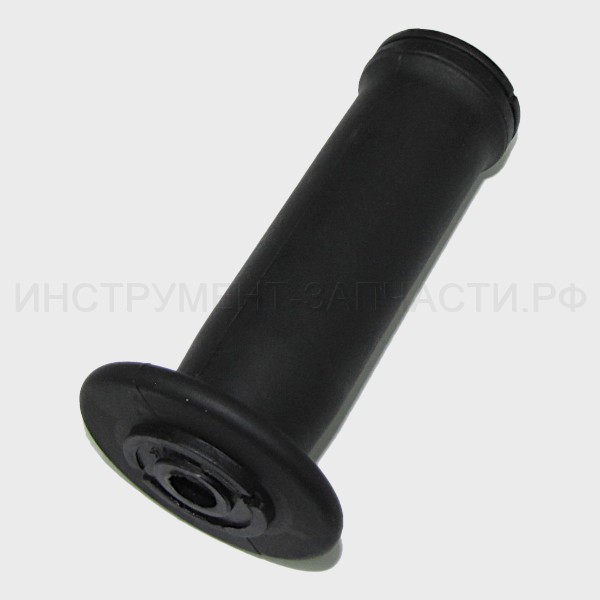

28
Не настроено изображение
00.14.22.03.12
Ручка боковая в сборе
Нет данных о товаре
1
28-1
Не настроено изображение
В наличии: 5
1
60 ₽
28-2
Не настроено изображение
Винт специальный М8 П-26/800ЭР
Винт специальный
М8
В наличии: 10
1
50 ₽
28-3
Не настроено изображение
100.04.04.05.00
Пружина пластинчатая
Нет данных о товаре
1
28-4
Не настроено изображение
Пружина
Винт барашковый
М6
В наличии: 1
1
20 ₽
28-5
Не настроено изображение
68.02.01.03.11
Держатель
Нет данных о товаре
1
28-6
Не настроено изображение
В наличии: 1
1
190 ₽
29
Не настроено изображение
Ограничитель глубины бурения П-26/800ЭР
Ограничитель глубины бурения
В наличии: 8
1
110 ₽
30
Не настроено изображение
Винт 4х18 ДУ-650ЭР
Винт
ST4х18
В наличии: 1
2
20 ₽
31
Винт 4х16
Винт 4х16
Винт
ST3.9х16
В наличии: 14
2
30 ₽
