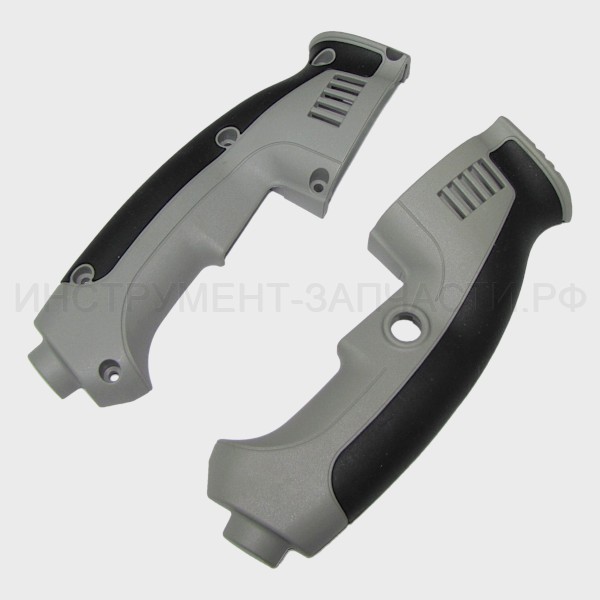

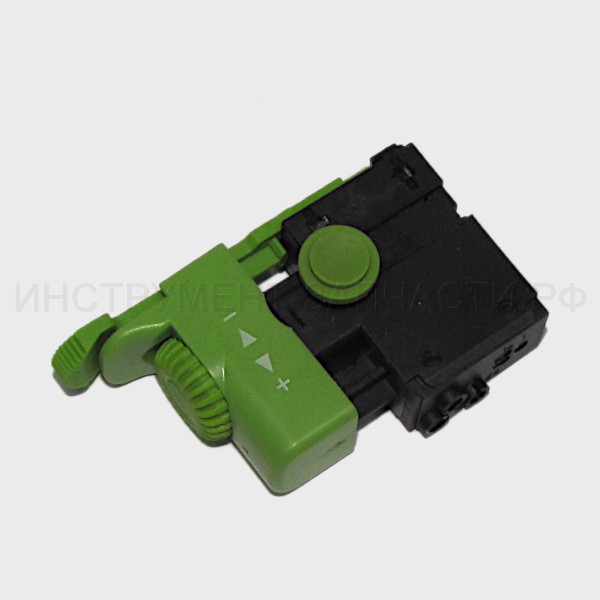

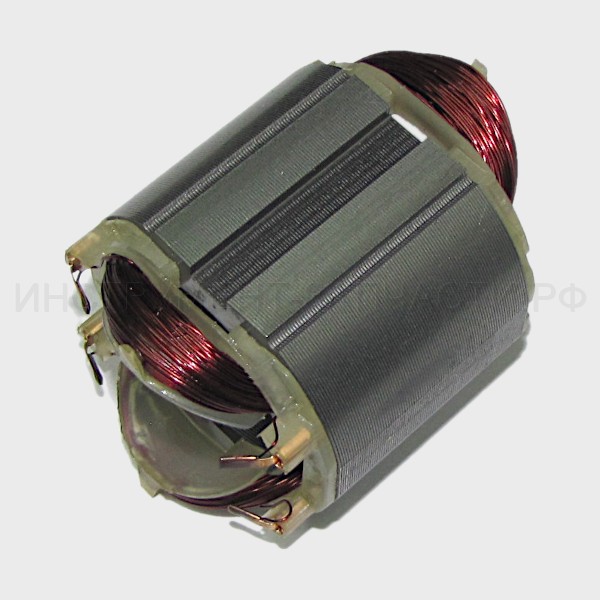

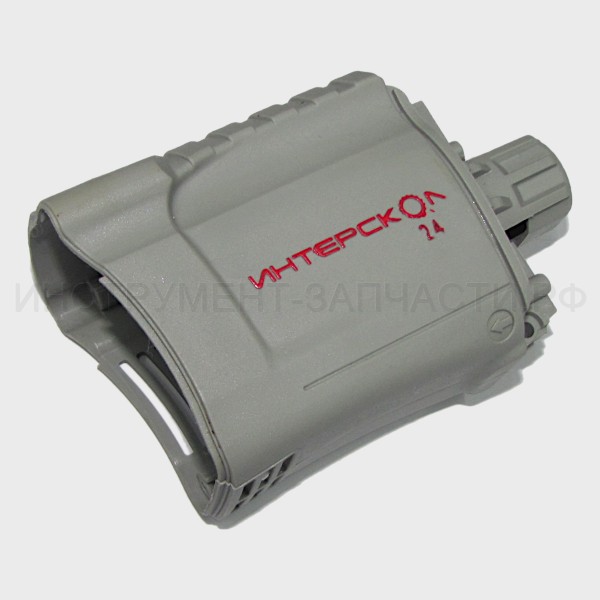

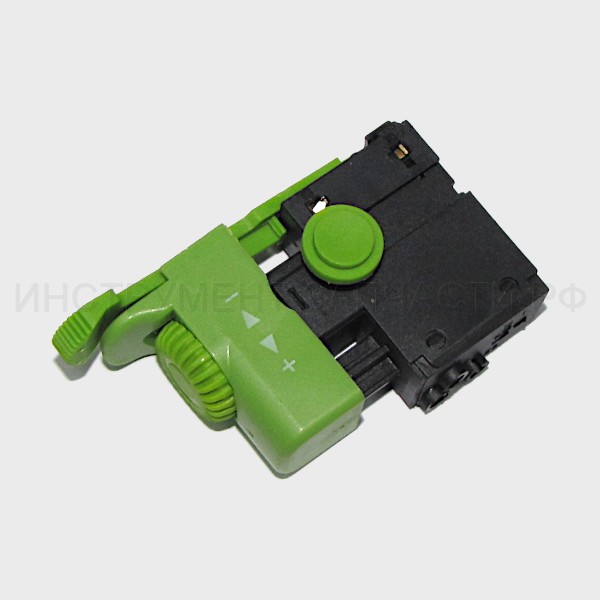

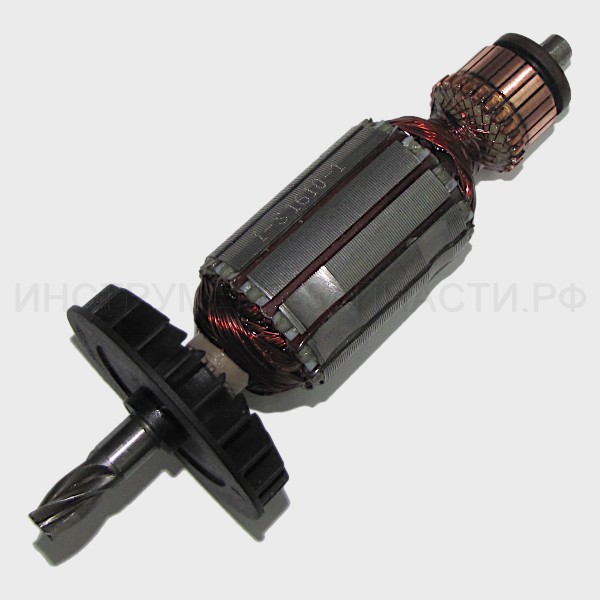

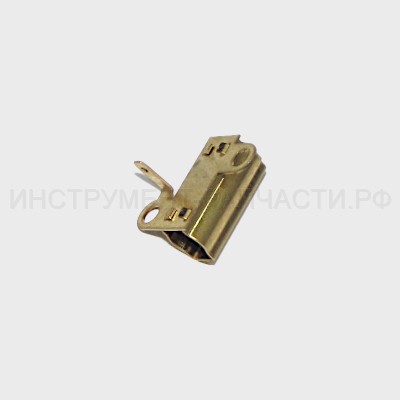

Дмитрий Кущев Схема и запчасти для перфоратора Интерскол П-24/650ЭР Схема актуальна для изделий, у которых серийный номер начинается с 428. Рис. 1 Перфоратор П-24/650ЭР (428.*): Рис.1 № Изобр. Артикул Наименование Наличие / Резерв Кол.на схеме Цена 1 1 66.03.00.00.00 Ствол П-18/450 ЭР Муфта в сборе В наличии: 3 1 330 ₽ 1-1 1-1 66.03.00.01.01 Колпачок защитный П-18/450ЭР (66) Колпачок защитный В наличии: 14 1 70 ₽ 1-2 1-2 00.02.98.01.09 Кольцо пружинное В19х2 Кольцо пружинное Ø19х2 В наличии: 26 1 20 ₽ 1-3 1-3 428.03.01.01.00 Втулка нажимная П-24/650 Втулка нажимная В наличии: 1 1 80 ₽ 1-4 1-4 68.03.00.03.00 Кольцо 21х32х4 П-26/800ЭР Кольцо Ø21хØ31.5х4 (Ø21хØ32х4) В наличии: 17 1 50 ₽ 1-5 1-5 68.03.00.04.00 Шайба специальная П-26/800ЭР Шайба специальная В наличии: 45 1 30 ₽ 1-5 1-5* 100.03.00.04.00 Шайба специальная П-22/620ЭР Замена(аналог) или составная часть для замены поз.1-5 В наличии: -8 1 30 ₽ 1-5 1-5* 86.03.00.04.00 Шайба специальная П-30/900ЭР Замена(аналог) или составная часть для замены поз.1-5 В наличии: 23 1 30 ₽ 1-6 1-6 00.02.10.10.00 Шарик 7 мм Шарик Ø7.14 В наличии: 64 1 20 ₽ 1-7 1-7 68.03.00.05.00 Пружина П-26/800ЭР Пружина коническая В наличии: 13 1 40 ₽ 2 2 428.03.02.00.00 Корпус редуктора в сборе П-24/650 Корпус редуктора в сборе В наличии: 1 1 590 ₽ 2-1 2-1 00.02.99.01.03 Кольцо стопорное А40 УШМ-2000 Кольцо пружинное Ø40 В наличии: 5 1 40 ₽ 2-2 2-2 428.03.02.01.00 Манжета П-24/650 Манжета В наличии: 2 1 120 ₽ 2-3 2-3 428.05.00.01.00 Корпус редуктора П-24/650ЭР Корпус редуктора В наличии: 1 1 380 ₽ 2-3 2-3* 428.77.01.00.00 Ударный механизм в сборе П-24/650ЭР Замена(аналог) или составная часть для замены поз.2-3 Нет в наличии 1 5,840 ₽ 2-4 2-4 00.01.02.01.26 Подшипник роликовый HK0608 Подшипник роликовый HK0608 (6х10х8) В наличии: 1 1 80 ₽ 3 3 00.02.03.01.46 Винт 4х35 Винт саморез ST4.2х32 (ST4х35) В наличии: 3 4 20 ₽ 4 4 428.05.01.00.00 Переключатель режимов в сборе П-24/650 Переключатель режимов в сборе Поз. 14-17 В наличии: 5 1 120 ₽ 4-1 4-1 66.05.01.01.00 Кольцо резиновое П-18/450 ЭР Кольцо резиновое Ø11х2.5 В наличии: 5 1 50 ₽ 4-2 4-2 428.05.01.02.00 Ручка переключателя П-24/650ЭР Ручка переключателя Стандарт черн. В наличии: 5 1 90 ₽ 4-2 4-2* 428.05.01.02.01 Ручка переключателя "Машинстор" (зелен.) Нет данных о товаре 1 4-3 4-3 66.05.01.03.00 Пружина П-18/450 ЭР Пружина В наличии: 4 1 20 ₽ 4-4 4-4 428.05.01.03.00 Кнопка Стандарт черн. Нет данных о товаре 1 4-4 4-4* 428.05.01.03.01 Кнопка "Машинстор" (зелен.) Нет данных о товаре 1 5 5 428.03.05.00.00 Ствол с ударным механизмом в сборе П-24/650ЭР Ствол с ударным механизмом в сборе В наличии: 2 1 830 ₽ 5 5 010174(16) Ствол в сборе для Интерскол П-24/650ЭР, AEZ Ствол с ударным механизмом в сборе В наличии: 1 1 2,730 ₽ 5 5* 428.03.03.00.00 Ствол в сборе П-24/650 Замена(аналог) или составная часть для замены поз.5 Нет в наличии 1 900 ₽ 5 5* 428.03.04.00.00 Ударный механизм П-24/650 Замена(аналог) или составная часть для замены поз.5 Нет в наличии 1 570 ₽ 5 5* 428.77.01.00.00 Ударный механизм в сборе П-24/650ЭР Замена(аналог) или составная часть для замены поз.5 Нет в наличии 1 5,840 ₽ 5-1 5-1 428.03.03.01.00 Кольцо запорное П-24/650 Кольцо запорное В наличии: 2 1 10 ₽ 5-2 5-2 86.03.01.01.01 Кольцо Ø31х2.6 П-24/650ЭР (428) Кольцо Ø31.0х2.6 В наличии: 9 1 10 ₽ 5-3 5-3 428.03.03.02.00 Кольцо П-24/650 Кольцо В наличии: 5 1 10 ₽ 5-4 5-4 428.03.03.03.00 Пружина П-24/650 Пружина В наличии: 2 1 50 ₽ 5-5 5-5 428.03.03.04.00 Колесо зубчатое П-24/650 Колесо зубчатое В наличии: 2 1 140 ₽ 5-6 5-6 428.03.03.05.00 Втулка кулачковая П-24/650 Втулка кулачковая Нет в наличии 1 80 ₽ 5-7 5-7 86.03.01.01.00 Кольцо запорное П-30/900ЭР Кольцо запорное Ø31х2.6 В наличии: 10 1 10 ₽ 5-8 5-8 428.03.03.10.00 Букса со стволом в сборе П-24/650ЭР Букса со стволом в сборе В наличии: 1 1 650 ₽ 5-8 5-8* 428.03.03.00.00 Ствол в сборе П-24/650 Замена(аналог) или составная часть для замены поз.5-8 Нет в наличии 1 900 ₽ 5-8 5-8* 428.03.03.06.00 Букса П-24/650ЭР Замена(аналог) или составная часть для замены поз.5-8 Нет в наличии 1 360 ₽ 5-8 5-8* 428.03.03.08.00 Ствол П-24/650 Замена(аналог) или составная часть для замены поз.5-8 Нет в наличии 1 360 ₽ 5-8 5-8* 428.77.01.00.00 Ударный механизм в сборе П-24/650ЭР Замена(аналог) или составная часть для замены поз.5-8 Нет в наличии 1 5,840 ₽ 5-9 5-9 00.02.11.03.02 Ролик игольчатый 2,5х11,8 Ролик игольчатый 2.5х11.8 В наличии: 14 3 20 ₽ 5-10 5-10 86.03.00.09.00 Манжета П-30/900ЭР Манжета 16х5х8.2 В наличии: 49 1 170 ₽ 5-10 5-10* 428.03.04.00.00 Ударный механизм П-24/650 Замена(аналог) или составная часть для замены поз.5-10 Нет в наличии 1 570 ₽ 5-11 5-11 86.03.00.10.00 Втулка П-30/900ЭР Втулка Ø10х20х11.5 В наличии: 12 1 100 ₽ 5-11 5-11* 428.03.04.00.00 Ударный механизм П-24/650 Замена(аналог) или составная часть для замены поз.5-11 Нет в наличии 1 570 ₽ 5-12 5-12 86.03.00.11.00 Проммасса П-30/900ЭР Проммасса В наличии: 17 1 100 ₽ 5-12 5-12* 428.03.04.00.00 Ударный механизм П-24/650 Замена(аналог) или составная часть для замены поз.5-12 Нет в наличии 1 570 ₽ 5-13 5-13 86.03.01.08.00 Корпус ловителя П-30/900ЭР Корпус ловителя В наличии: 23 1 60 ₽ 5-13 5-13* 428.03.04.00.00 Ударный механизм П-24/650 Замена(аналог) или составная часть для замены поз.5-13 Нет в наличии 1 570 ₽ 5-14 5-14 86.03.01.09.00 Амортизатор П-30/900ЭР Амортизатор В наличии: 27 1 60 ₽ 5-14 5-14* 428.03.04.00.00 Ударный механизм П-24/650 Замена(аналог) или составная часть для замены поз.5-14 Нет в наличии 1 570 ₽ 5-15 5-15 86.03.01.10.00 Ловитель бойка П-30/900ЭР Ловитель бойка В наличии: 25 1 60 ₽ 5-15 5-15* 428.03.04.00.00 Ударный механизм П-24/650 Замена(аналог) или составная часть для замены поз.5-15 Нет в наличии 1 570 ₽ 5-16 5-16 86.03.01.11.00 Крышка ловителя П-30/900ЭР Крышка ловителя В наличии: 12 1 100 ₽ 5-16 5-16* 428.03.04.00.00 Ударный механизм П-24/650 Замена(аналог) или составная часть для замены поз.5-16 Нет в наличии 1 570 ₽ 5-17 5-17 86.03.01.07.00 Кольцо запорное П-30/900ЭР Кольцо запорное 31х1.6 Нет в наличии 1 20 ₽ 6 6 428.03.06.00.00 Поршень в сборе П-24/650 Поршень в сборе В наличии: 3 1 330 ₽ 6 6* 428.77.01.00.00 Ударный механизм в сборе П-24/650ЭР Замена(аналог) или составная часть для замены поз.6 Нет в наличии 1 5,840 ₽ 6-1 6-1 428.03.06.01.00 Боёк П-24/650 Боёк В наличии: 1 1 90 ₽ 6-2 6-2 68.03.00.16.00 Кольцо уплотнительное П-26/800ЭР Кольцо уплотнительное Ø21х3 В наличии: 103 1 60 ₽ 6-3 6-3 428.03.06.02.00 Поршень П-24/650 Поршень В наличии: 1 1 160 ₽ 6-4 6-4 100.03.00.14.00 Палец П-22/620ЭР Палец Ø12х19 В наличии: 5 1 40 ₽ 6-5 6-5 68.03.00.19.00 Кольцо П-26/800ЭР Кольцо Ø12х17х1.2 В наличии: 26 2 30 ₽ 7 7 428.03.07.00.00 Промщит в сборе П-24/650 Промщит в сборе Поз. 41-47, 55 В наличии: 1 1 610 ₽ 7 7* 428.03.07.03.00 Промщит П-24/650ЭР Замена(аналог) или составная часть для замены поз.7 Нет в наличии 1 270 ₽ 7 7* 428.77.01.00.00 Ударный механизм в сборе П-24/650ЭР Замена(аналог) или составная часть для замены поз.7 Нет в наличии 1 5,840 ₽ 7-1 7-1 428.03.07.01.00 Подшипник скольжения П-24/650 Подшипник скольжения В наличии: 2 1 300 ₽ 7-2 7-2 100.03.03.03.00 Промщит П-22/620ЭР Промщит Нет в наличии 1 350 ₽ 7-3 7-3 68.03.02.02.00 Кольцо уплотнительное П-26/800ЭР Кольцо уплотнительное Ø67х3 В наличии: 10 1 40 ₽ 7-3 7-3* 100.03.03.01.00 Кольцо резиновое П-22/620ЭР Замена(аналог) или составная часть для замены поз.7-3 В наличии: 4 1 100 ₽ 7-4 7-4 68.03.03.05.00 Сальник М-25/1500В Сальник В наличии: 5 1 30 ₽ 7-5 7-5 68.03.02.04.00 Кольцо уплотнительное П-26/800ЭР Кольцо уплотнительное Ø23.2х2.4 В наличии: 18 1 50 ₽ 7-6 7-6 00.01.01.01.61 Подшипник шариковый (9х24х7) 609RS специсполнение Подшипник шариковый 609RS/609Z (9х24х7) В наличии: 5 1 220 ₽ 8 8 428.03.08.01.00 Шайба П-24/650 Шайба В наличии: 2 1 30 ₽ 9 9 428.03.08.00.00 Подшипник качающийся в сборе П-24/650 Подшипник качающийся в сборе с промвалом В наличии: 3 1 1,090 ₽ 9-1 9-1 428.03.08.02.00 Кольцо запорное П-24/650 Кольцо запорное В наличии: 2 1 10 ₽ 9-2 9-2 428.03.08.03.00 Шестерня П-24/650 Шестерня Нет в наличии 1 160 ₽ 9-3 9-3 428.03.08.04.00 Втулка шлицевая П-24/650 Втулка шлицевая В наличии: 2 1 180 ₽ 9-4 9-4 428.03.08.05.00 Вал шлицевой П-24/650 Вал шлицевой В наличии: 1 1 150 ₽ 9-5 9-5 428.03.08.06.00 Подшипник качающийся П-24/650 Подшипник качающийся В наличии: 2 1 490 ₽ 9-5 9-5 010176H Подшипник качающийся для перфоратора Интерскол П-24/650ЭР, AEZ Подшипник качающийся В наличии: 3 1 990 ₽ 9-6 9-6 428.03.08.07.00 Колесо зубчатое П-24/650 Колесо зубчатое В наличии: 2 1 140 ₽ 9-7 9-7 00.01.01.01.39 Подшипник шариковый П-32/1000Э Подшипник шариковый 627.Z 627.Z (7х22х7) В наличии: 7 1 190 ₽ 9-7 9-7 627-2RSH Подшипник 627-2RSH (SKF) 7х22х7 Подшипник шариковый 627-2RS 627-2RSH (7х22х7) SKF (Италия) В наличии: 6 1 290 ₽ 9-7 9-7 627-2RS Подшипник 180027/627-2RS Подшипник шариковый 627-2RS 627-2RS (7х22х7) В наличии: 48 1 50 ₽ 9-7 9-7* 71206.2702 Подшипник шариковый RH30/900ER Замена(аналог) или составная часть для замены поз.9-7 В наличии: 1 1 70 ₽ 10 10 428.03.09.00.00 Механизм переключения в сборе П-24/650 Механизм переключения в сборе В наличии: 4 1 230 ₽ 10-1 10-1 428.03.09.01.00 Ось переключения режимов П-24/650ЭР Ось переключения режимов В наличии: 2 1 70 ₽ 10-2 10-2 428.03.09.02.00 Скоба 1 П-24/650ЭР Скоба 1 Нет в наличии 1 50 ₽ 10-3 10-3 428.03.09.03.00 Скоба 2 П-24/650ЭР Скоба 2 В наличии: 3 1 50 ₽ 10-4 10-4 428.03.09.04.00 Пружина П-24/650ЭР Пружина Ø3 В наличии: 4 1 30 ₽ 10-5 10-5 428.03.09.05.00 Скоба переключателя П-24/650ЭР Скоба переключателя В наличии: 3 1 60 ₽ 10-6 10-6 428.03.09.04.00 Пружина П-24/650ЭР Пружина В наличии: 4 1 30 ₽ 11 11 428.04.02.01.00 Якорь с вентилятором П-24/650 Якорь с вентилятором Ø35х42 мм В наличии: 1 1 1,080 ₽ 11 11* 323.77.02.00.00 Якорь в сборе П-24/700ЭР-2 Замена(аналог) или составная часть для замены поз.11 Нет в наличии 1 1,680 ₽ 12 12 00.01.01.01.06 Подшипник шариковый 607Z Д-500 Подшипник шариковый 607Z (7х19х6) В наличии: 5 1 190 ₽ 12 12 607-2Z Подшипник (SKF) 7х19х6 Подшипник шариковый 607-2Z (7х19х6) SKF (Италия) Нет в наличии 1 290 ₽ 12 12 607-2RSH Подшипник 607-2RSH (SKF) 7х19х6 Подшипник шариковый 607-2RSH (7х19х6) SKF (Италия) Нет в наличии 1 320 ₽ 12 12 607-2RS Подшипник 180607/607-2RS Подшипник шариковый 607-2RS (7х19х6) В наличии: 28 1 60 ₽ 13 13 100.04.02.02.00 Втулка демпфирующая П-22/620ЭР Втулка демпфирующая В наличии: 4 1 30 ₽ 14 14 428.04.00.01.00 Диафрагма П-24/650 Диафрагма Нет в наличии 1 60 ₽ 15 15 00.02.03.01.11 Винт ST3.9х16 Винт саморез ST3.9х16 В наличии: 5 2 10 ₽ 16 16 458.04.01.00.00 Статор П-24/650ЭР Статор Ø58х42 мм В наличии: 2 1 870 ₽ 17 17 458.05.00.02.00 Корпус двигателя П-24/650ЭР Корпус двигателя Нет в наличии 1 280 ₽ 18 18 458.04.03.01.00 Щетка электрическая П-24/650ЭР Щетка электрическая 5х8х15 В наличии: 72 2 90 ₽ 18 18* 66.04.04.02.90 Щетки электрические П-18/450 ЭР (комплект 2шт) Замена(аналог) или составная часть для замены поз.18 Нет в наличии 1 120 ₽ 19 19 428.04.03.02.00 Щеткодержатель П-24/650 Щеткодержатель В наличии: 22 2 100 ₽ 19 19* 428.04.04.02.00 Узел щеточный реверсивный П-24/650ЭР Замена(аналог) или составная часть для замены поз.19 Нет в наличии 2 560 ₽ 20 20 00.02.03.01.21 Винт 3х8 ПШМ-180 Винт саморез ST3х8 В наличии: 12 4 30 ₽ 21 21 426.05.00.03.00 Ручка-накладка комплект (лев+прав) П-26/800ЭР Ручка-накладка комплект (лев+пр) В наличии: 1 1 230 ₽ 22 22 00.02.03.01.30 Винт 4Х30 УШМ-115 Винт ST4.2х30 (ST4x30) В наличии: 5 2 20 ₽ 23 23 00.02.03.01.11 Винт ST3.9х16 Винт саморез ST3.9х16 В наличии: 5 6 10 ₽ 24 24 428.04.04.00.00 Выключатель П-24/650 Выключатель Chang Long 6(6)A 250V~ 5E4 стандарт (черн.) В наличии: 5 1 820 ₽ 24 24* 428.04.04.00.01 Выключатель (ЗЕЛЁНЫЙ) Выключатель Chang Long 6(6)A 250V~ 5E4 (зелен. "МС") В наличии: 7 1 670 ₽ 25 25 00.10.05.01.05 Блок конденсаторный П-26/800ЭР Блок конденсаторный TNS-2 0.33mF KX2 40/085/21/C250V В наличии: 1 1 140 ₽ 26 26 428.08.26.06.01 Дроссель Нет данных о товаре 1 27 27 580.12.61.03.05 Провод монтажный L-165мм Нет данных о товаре 1 28 28 580.12.61.03.04 Провод монтажный L-100мм Нет данных о товаре 1 29 29 580.12.61.03.07 Провод монтажный L- 90(95)мм Нет данных о товаре 1 30 30 580.12.61.03.06 Провод монтажный L-130мм Нет данных о товаре 1 31 31 00.10.02.02.01 Шнур питания с вилкой 2х1,0, 2м Шнур питания с вилкой HO7RN-F 2х1мм², L-4м В наличии: 2 1 1,200 ₽ 31 31* 00.10.02.01.02 Шнур питания с вилкой УШМ-2000 2х1 2м Замена(аналог) или составная часть для замены поз.31 Нет в наличии 1 560 ₽ 31 31* 325.10.02.03.01 Шнур питания в сборе П-30/900ЭР-2 Замена(аналог) или составная часть для замены поз.31 Нет в наличии 1 740 ₽ 32 32 68.04.00.06.00 Трубка защитная шнура П-26/800ЭР Трубка защитная шнура В наличии: 6 1 40 ₽ 33 33 68.04.00.04.00 Планка фиксации шнура П-26/800ЭР Планка фиксации шнура Нет в наличии 1 20 ₽ 34 34 68.02.01.00.00 Ручка боковая в сборе П-26/800 ЭР Ручка боковая в сборе Ø43-46.2 В наличии: 14 1 250 ₽ 34-1 34-1 68.02.01.07.00 Ручка П-26/800ЭР Ручка В наличии: 2 1 160 ₽ 34-2 34-2 68.02.01.03.01 Эксцентрик Нет данных о товаре 1 34-3 34-3 68.02.01.05.01 Пружина В наличии: 1 1 10 ₽ 34-4 34-4 68.02.01.03.00 Держатель П-26/800ЭР Держатель В наличии: 2 1 70 ₽ 34-4 34-4* 66.02.01.03.00 Держатель П-24/700ЭР Замена(аналог) или составная часть для замены поз.34-4 В наличии: 1 1 40 ₽ 34-5 34-5 68.02.01.02.00 Винт специальный М8 П-26/800ЭР Винт специальный М8 В наличии: 10 1 40 ₽ 34-6 34-6 68.02.00.01.04 Хомут Д-16/850ЭР (320) Хомут Ø46.1 В наличии: 5 1 50 ₽ 35 35 68.02.00.01.00 Ограничитель глубины бурения П-26/800ЭР Ограничитель глубины бурения (сверления) В наличии: 8 1 90 ₽ 36 36 428.03.07.02.00 Скоба П-24/650 Скоба В наличии: 5 1 50 ₽ 37 37 00.02.04.01.01 Винт М4х10 УШМ-115 Винт M4x10 В наличии: 19 2 10 ₽ 37 37* 00.02.04.05.03 Винт М4х10 Замена(аналог) или составная часть для замены поз.37 В наличии: 12 2 10 ₽ Кол-во: В корзину
