Схема и запчасти для перфоратора Интерскол П-24/650ЭР
Схема актуальна для изделий, у которых серийный номер начинается с 458.
Рис. 1

Перфоратор П-24/650ЭР (458.*): Рис.1

A
Не настроено изображение
458.10.00.00.00
Двигатель с редуктором в корпусе в сборе
Нет данных о товаре
1
1
Не настроено изображение

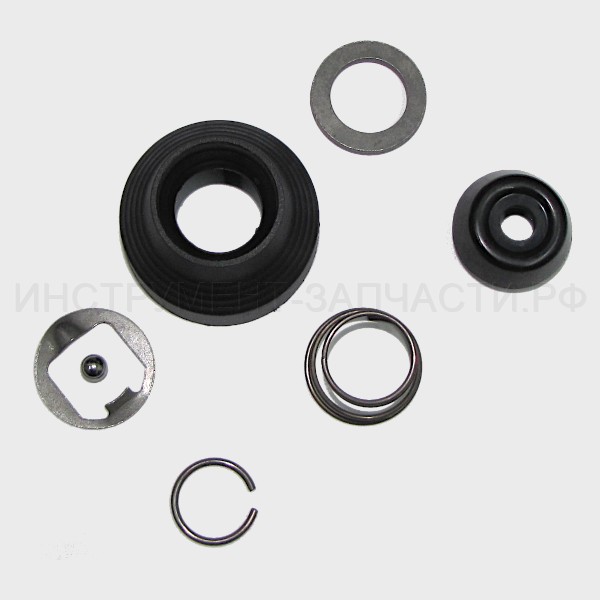

Муфта в сборе П-24/650
Муфта в сборе
В наличии: 2
1
280 ₽
1-1

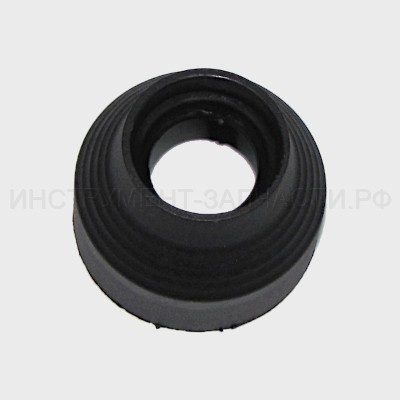

Колпачок защитный П-22/620ЭР
Колпачок защитный П-22/620ЭР
Колпачок защитный
В наличии: 1
1
150 ₽
1-2
Кольцо пружинное В19х2
Кольцо пружинное В19х2
Кольцо пружинное
В19х2
В наличии: 28
1
20 ₽
1-3
Не настроено изображение
Втулка нажимная П-24/650
Втулка нажимная
В наличии: 1
1
100 ₽
1-4

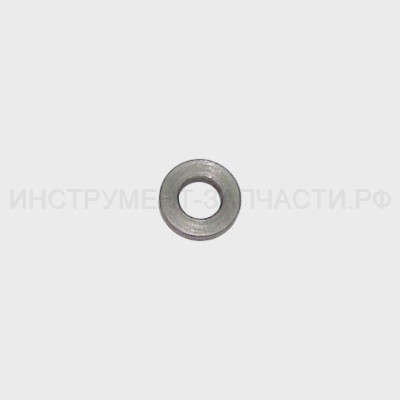

Шайба П-22/620ЭР
Шайба П-22/620ЭР
Шайба
21x31x4
В наличии: 3
1
60 ₽
1-5
Шайба специальная П-22/620ЭР
Шайба специальная П-22/620ЭР
Шайба специальная
В наличии: 8
1
50 ₽
1-6
Шарик 7 мм
Шарик 7 мм
Шарик
Ø7,14
В наличии: 64
1
20 ₽
1-7
Пружина П-26/800ЭР
В наличии: 13
1
40 ₽
2
Не настроено изображение

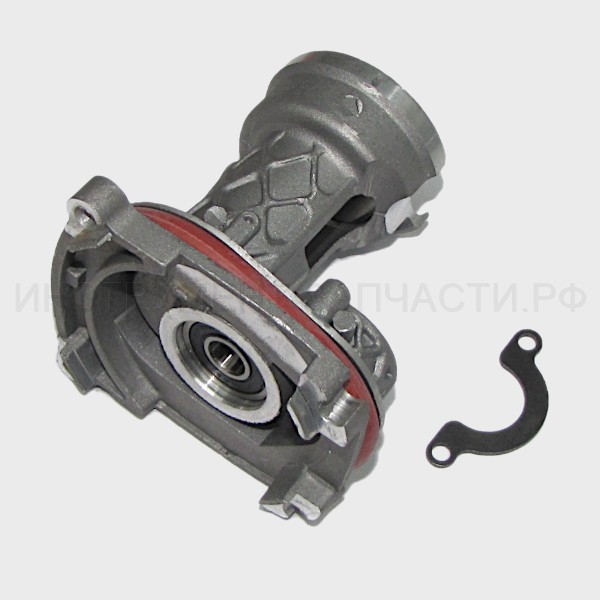

Корпус редуктора в сборе П-24/650
Корпус редуктора в сборе
В наличии: 1
1
710 ₽
2-1
Кольцо стопорное А40 УШМ-2000
Кольцо стопорное А40 УШМ-2000
Кольцо пружинное
Ø40
В наличии: 5
1
50 ₽
2-2
Не настроено изображение

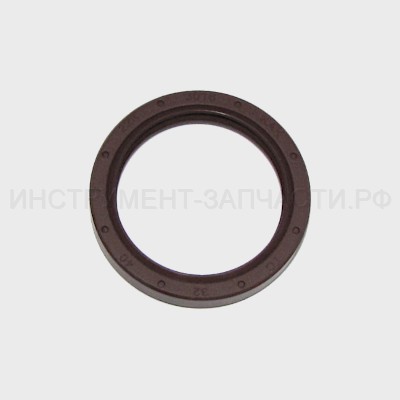

Манжета П-24/650
Манжета
В наличии: 2
1
120 ₽
2-3
Не настроено изображение

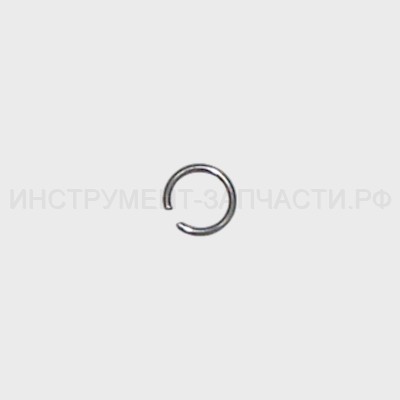

Кольцо запорное П-24/650
Кольцо запорное
В наличии: 2
1
20 ₽
2-4
Не настроено изображение

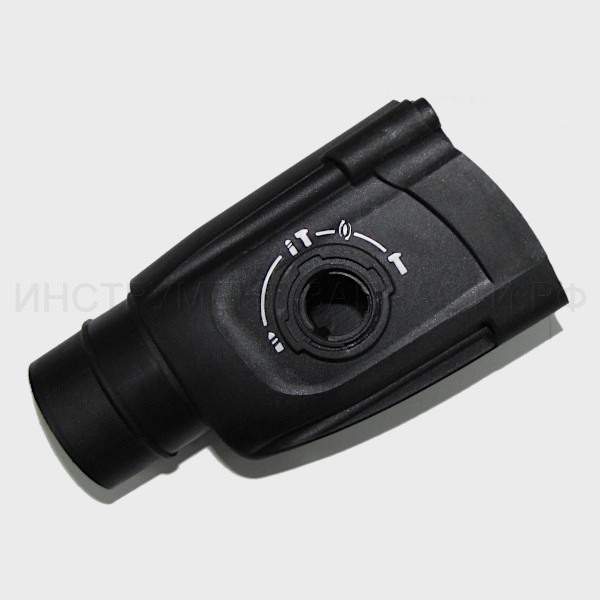

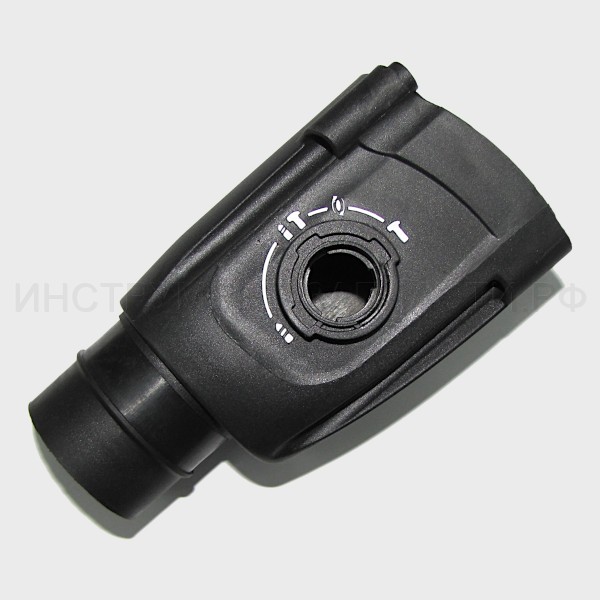

Корпус редуктора П-24/650ЭР
Корпус редуктора
В наличии: 1
1
460 ₽
2-5
Подшипник роликовый HK0608
Подшипник роликовый HK0608
Подшипник роликовый
HK0608 (6х10х8)
В наличии: 1
1
90 ₽
3
Винт 4х35
Винт 4х35
Винт
ST4.2x32
В наличии: 3
4
20 ₽
4
Не настроено изображение

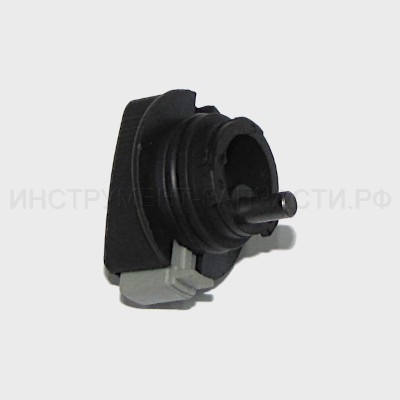

Переключатель режимов в сборе П-24/650
Переключатель режимов в сборе
В наличии: 5
1
140 ₽
4-1
Не настроено изображение
Кольцо уплотнительное П-24/650
Кольцо уплотнительное
Нет в наличии
1
20 ₽
4-2
Не настроено изображение

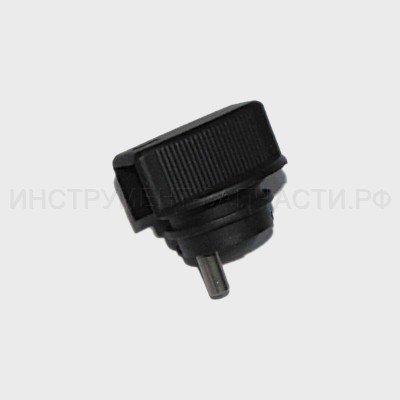

Ручка переключателя П-24/650ЭР
Ручка переключателя
В наличии: 5
1
110 ₽
4-3
Пружина П-18/450 ЭР
В наличии: 4
1
30 ₽
4-4
Не настроено изображение
428.05.01.03.00
Кнопка
Нет данных о товаре
1
5
Не настроено изображение

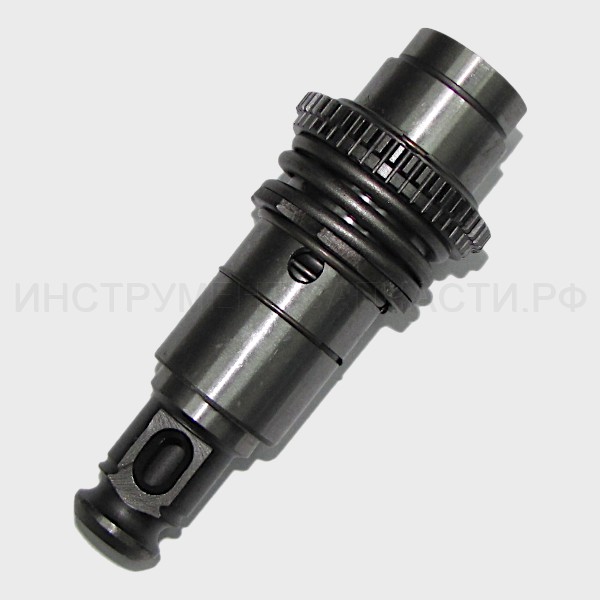

Ствол с ударным механизмом в сборе П-24/650ЭР
Ствол с ударным механизмом в сборе
В наличии: 2
1
990 ₽
5
Не настроено изображение
Ствол в сборе для Интерскол П-24/650ЭР, AEZ
Ствол с ударным механизмом в сборе
В наличии: 1
1
2,730 ₽
5-1
Не настроено изображение
Кольцо запорное П-24/650
Кольцо запорное
В наличии: 2
1
20 ₽
5-2

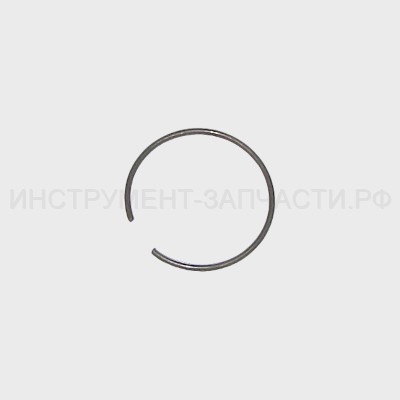

Кольцо запорное П-30/900ЭР
Кольцо запорное П-30/900ЭР
Кольцо запорное
Ø33х2,5
В наличии: 10
1
20 ₽
5-3
Не настроено изображение

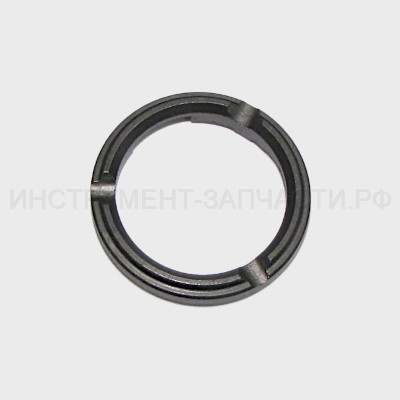

Кольцо П-24/650
Кольцо
В наличии: 5
1
10 ₽
5-4
Не настроено изображение

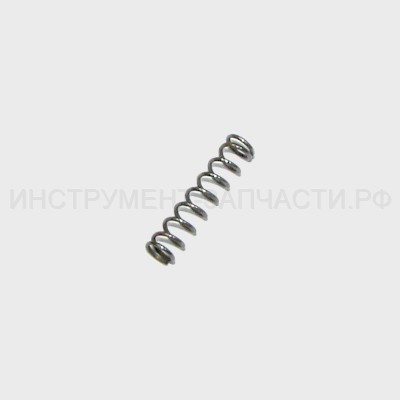

Пружина П-24/650
Пружина
В наличии: 2
1
50 ₽
5-5
Не настроено изображение

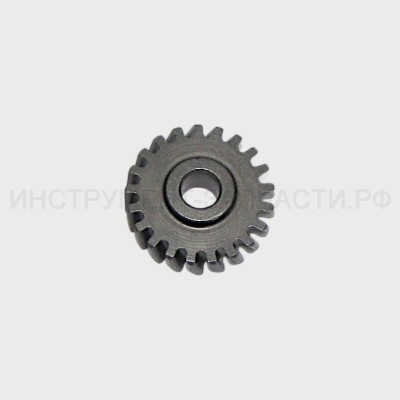

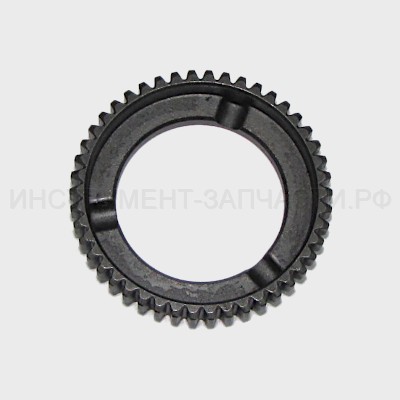

Колесо зубчатое П-24/650
Колесо зубчатое
В наличии: 2
1
160 ₽
5-6
Не настроено изображение
Втулка кулачковая П-24/650
Втулка кулачковая
Нет в наличии
1
100 ₽
5-7

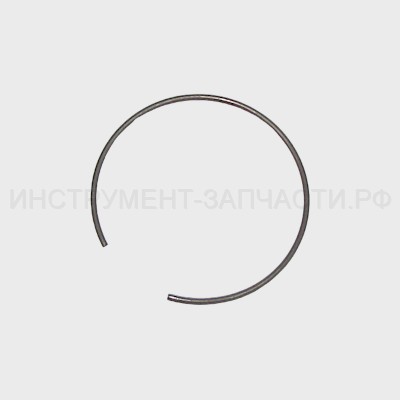

Кольцо запорное П-30/900ЭР
Кольцо запорное П-30/900ЭР
Кольцо запорное
31х1,6
Нет в наличии
1
20 ₽
5-8
Не настроено изображение

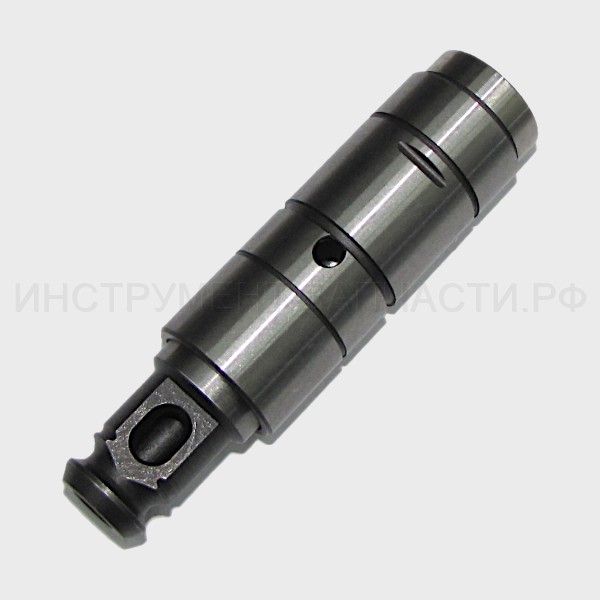

Букса со стволом в сборе П-24/650ЭР
Букса со стволом в сборе
В наличии: 1
1
650 ₽
5-9
Ролик игольчатый 2,5х11,8
Ролик игольчатый 2,5х11,8
Ролик игольчатый
2,5х11,8
В наличии: 14
3
20 ₽
5-10
Манжета П-30/900ЭР
Манжета П-30/900ЭР
Манжета
10х18х5
В наличии: 49
1
200 ₽
5-11
Втулка П-30/900ЭР
Втулка П-30/900ЭР
Втулка
10х20х11,5
В наличии: 12
1
120 ₽
5-12
Проммасса П-30/900ЭР
В наличии: 17
1
110 ₽
5-13
Корпус ловителя П-30/900ЭР
Корпус ловителя П-30/900ЭР
Корпус ловителя
В наличии: 23
1
70 ₽
5-14
Амортизатор П-30/900ЭР
Амортизатор П-30/900ЭР
Амортизатор
В наличии: 28
1
80 ₽
5-15

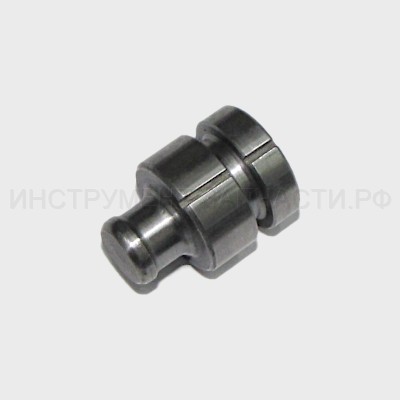

Ловитель бойка П-30/900ЭР
Ловитель бойка П-30/900ЭР
Ловитель бойка
В наличии: 27
1
80 ₽
5-16
Крышка ловителя П-30/900ЭР
Крышка ловителя П-30/900ЭР
Крышка ловителя
В наличии: 13
1
120 ₽
5-17
Не настроено изображение
Пружина скоба П-30/900ЭР (86)
Кольцо запорное
Ø27,5х1,5
В наличии: 1
1
50 ₽
6
Не настроено изображение
Поршень в сборе П-24/650
Поршень в сборе
В наличии: 3
1
390 ₽
6-1
Не настроено изображение
В наличии: 1
1
90 ₽
6-2
Кольцо уплотнительное П-26/800ЭР
Кольцо уплотнительное П-26/800ЭР
Кольцо уплотнительное
Ø21х3
В наличии: 104
1
70 ₽
6-3
Не настроено изображение

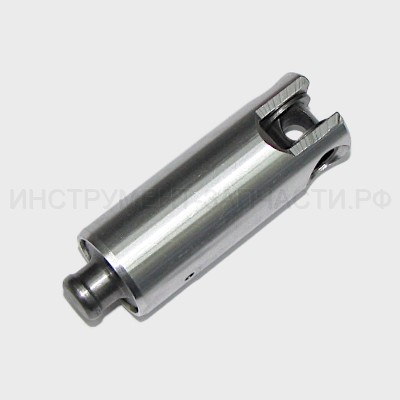

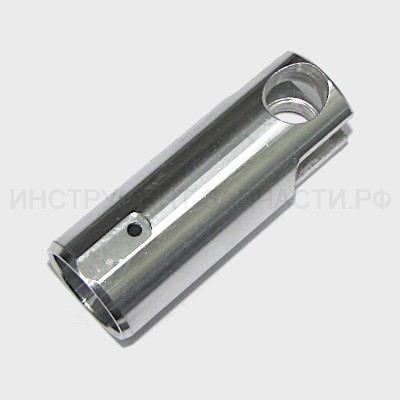

Поршень П-24/650
Поршень
В наличии: 1
1
190 ₽
6-4
Палец П-22/620ЭР
Палец П-22/620ЭР
Палец
Ø12х19
В наличии: 5
1
50 ₽
6-5
Кольцо ограничительное П-22/620ЭР
Кольцо ограничительное П-22/620ЭР
Кольцо ограничительное
Ø12х17х1,2
В наличии: 6
2
20 ₽
7
Не настроено изображение
Промщит в сборе П-24/650
Промщит в сборе
В наличии: 1
1
730 ₽
7-1
Не настроено изображение

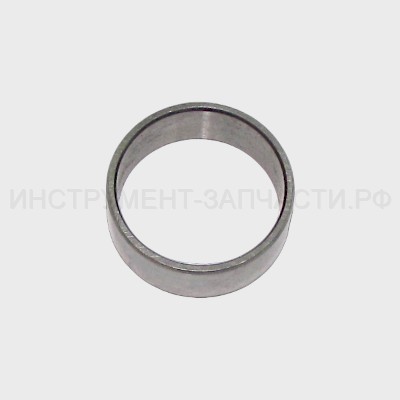

Подшипник скольжения П-24/650
Подшипник скольжения
В наличии: 2
1
300 ₽
7-2
Не настроено изображение
Нет в наличии
1
330 ₽
7-3
Кольцо уплотнительное П-26/800ЭР
Кольцо уплотнительное П-26/800ЭР
Кольцо уплотнительное
В наличии: 10
1
60 ₽
7-4
Сальник П-22/620ЭР
В наличии: 4
1
50 ₽
7-5
Кольцо уплотнительное П-26/800ЭР
Кольцо уплотнительное П-26/800ЭР
Кольцо уплотнительное
В наличии: 18
1
60 ₽
7-6
Не настроено изображение
00.01.01.01. 61
Подшипник шариковый (с шайбой)
609RS (9х24х7) специсполнение
Нет данных о товаре
1
8
Не настроено изображение
В наличии: 2
1
30 ₽
9
Не настроено изображение

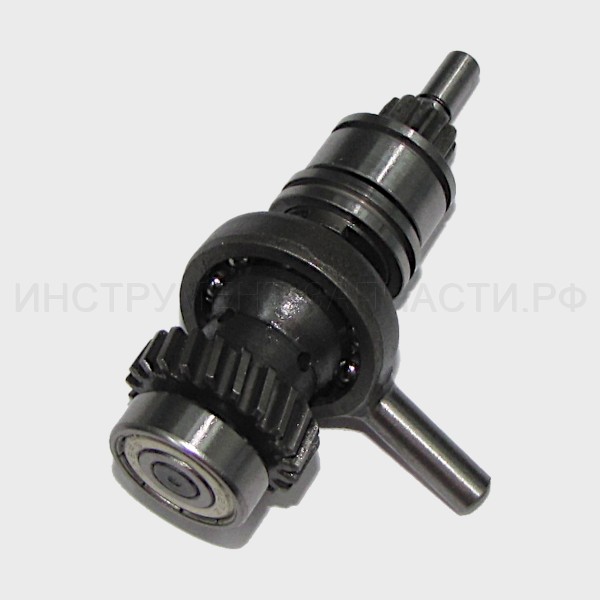

Подшипник качающийся в сборе П-24/650
Подшипник качающийся в сборе
В наличии: 4
1
1,310 ₽
9-1
Не настроено изображение
Кольцо запорное П-24/650
Кольцо запорное
В наличии: 2
1
20 ₽
9-2
Не настроено изображение

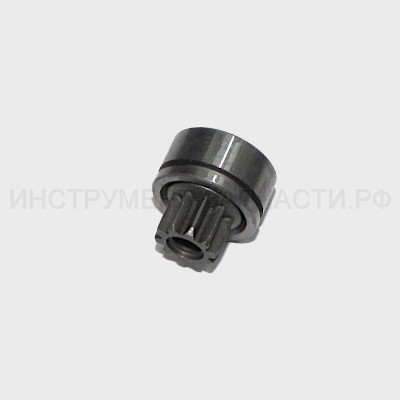

Шестерня П-24/650
Шестерня
Нет в наличии
1
190 ₽
9-3
Не настроено изображение

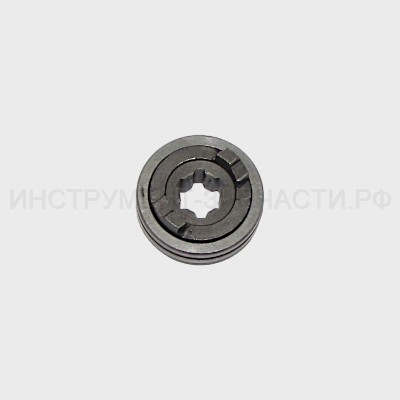

Втулка шлицевая П-24/650
Втулка шлицевая
В наличии: 2
1
210 ₽
9-4
Не настроено изображение

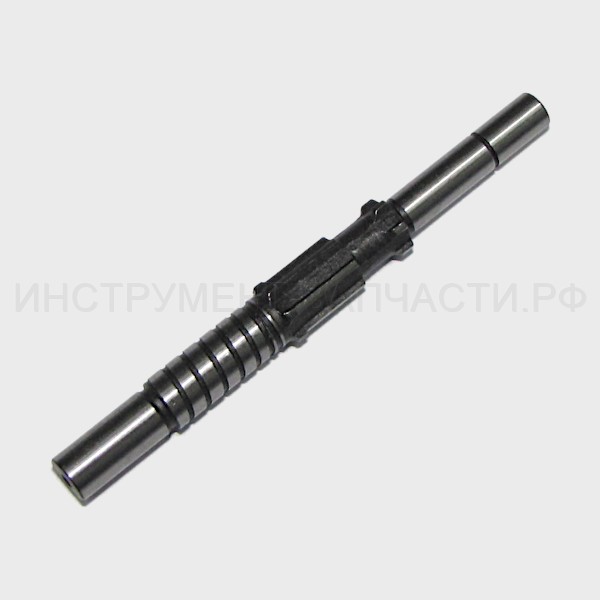

Вал шлицевой П-24/650
Вал шлицевой
В наличии: 1
1
180 ₽
9-5
Не настроено изображение

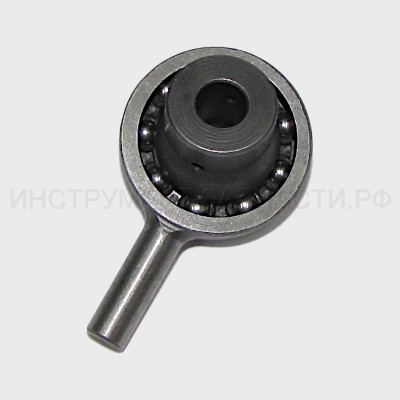

Подшипник качающийся П-24/650
Подшипник качающийся
В наличии: 2
1
580 ₽
9-5
Не настроено изображение
В наличии: 3
1
990 ₽
9-6
Не настроено изображение
Колесо зубчатое П-24/650
Колесо зубчатое
В наличии: 2
1
140 ₽
9-7
Подшипник шариковый П-32/1000Э
Подшипник шариковый П-32/1000Э
Подшипник шариковый
627 (7х22х7)
В наличии: 7
1
230 ₽
9-7
Не настроено изображение
Подшипник 627-2RSH (SKF) 7х22х7
Подшипник шариковый 627-2RS
627-2RSH (7х22х7) SKF (Италия)
В наличии: 6
1
290 ₽
9-7
Подшипник 180027/627-2RS
Подшипник 180027/627-2RS
Подшипник шариковый 627-2RS
627-2RS (7х22х7)
В наличии: 64
1
50 ₽
10
Не настроено изображение

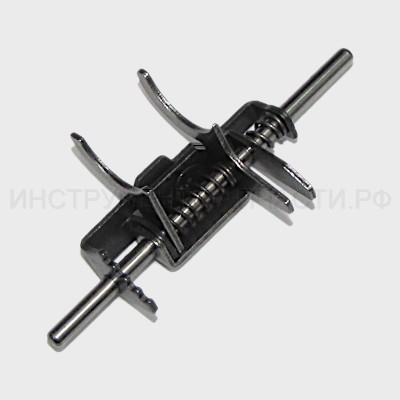

Механизм переключения в сборе П-24/650
Механизм переключения в сборе
В наличии: 4
1
270 ₽
10-1
Не настроено изображение

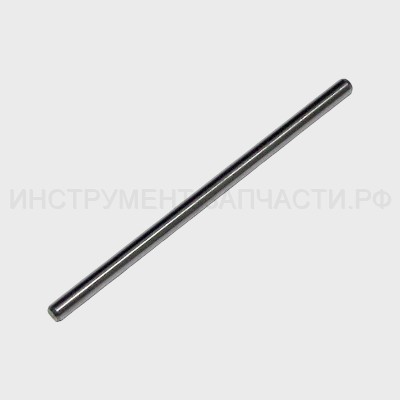

Ось переключения режимов П-24/650ЭР
Ось переключения режимов
В наличии: 2
1
80 ₽
10-2
Не настроено изображение
Нет в наличии
1
60 ₽
10-3
Не настроено изображение
В наличии: 3
1
60 ₽
10-4
Не настроено изображение
В наличии: 4
1
30 ₽
10-5
Не настроено изображение

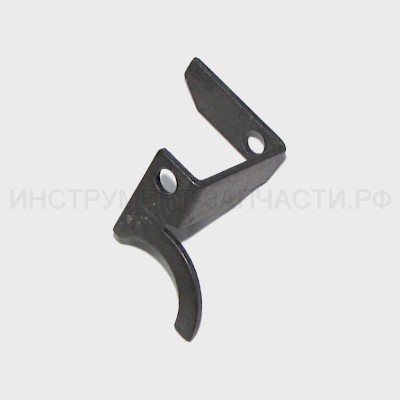

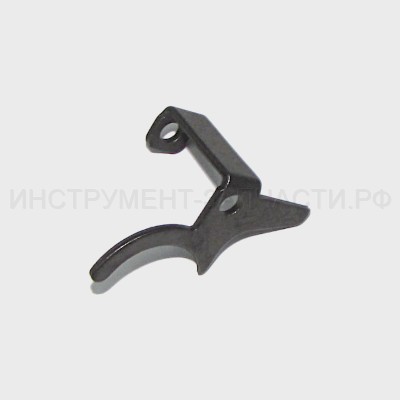

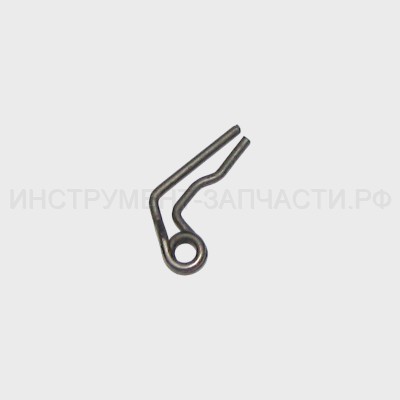

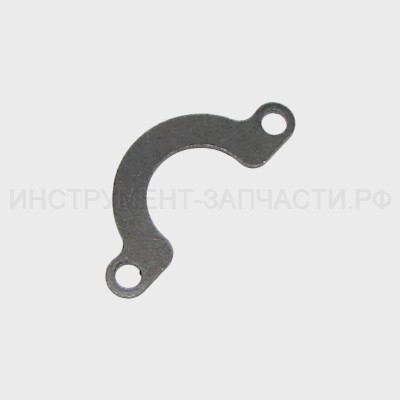

Скоба переключателя П-24/650ЭР
Скоба переключателя
В наличии: 3
1
70 ₽
10-6
Не настроено изображение
Нет в наличии
1
10 ₽
11
Не настроено изображение

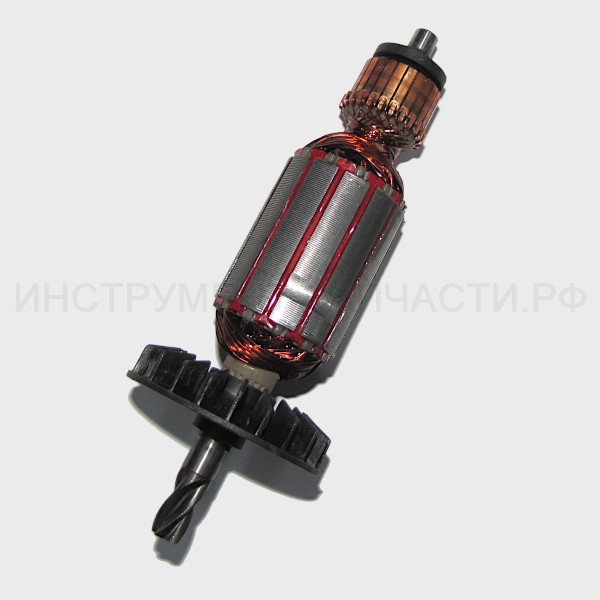

Якорь с вентилятором П-24/650ЭР
Якорь с вентилятором
Ø35х42мм
В наличии: 1
1
1,800 ₽
12
Не настроено изображение
Подшипник шариковый 607Z Д-500
Подшипник шариковый
607Z (7х19х6)
В наличии: 5
1
230 ₽
12
Не настроено изображение
Подшипник (SKF) 7х19х6
Подшипник шариковый
607-2Z (7х19х6) SKF (Италия)
Нет в наличии
1
290 ₽
12
Не настроено изображение
Подшипник 607-2RSH (SKF) 7х19х6
Подшипник шариковый
607-2RSH (7х19х6) SKF (Италия)
Нет в наличии
1
320 ₽
12
Подшипник 180607/607-2RS
Подшипник 180607/607-2RS
Подшипник шариковый
607-2RS (7х19х6)
В наличии: 31
1
60 ₽
13
Втулка демпфирующая П-22/620ЭР
Втулка демпфирующая П-22/620ЭР
Втулка демпфирующая
В наличии: 4
1
30 ₽
14
Не настроено изображение

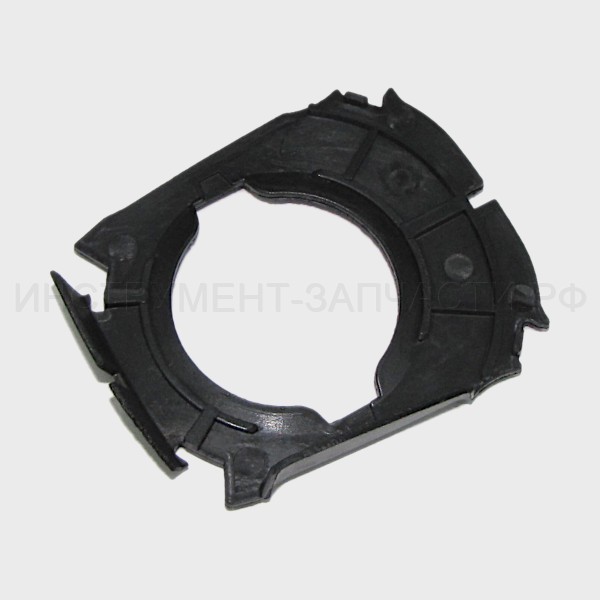

Диафрагма П-24/650
Диафрагма
Нет в наличии
1
70 ₽
15
Винт 4х16
Винт 4х16
Винт
4х16
В наличии: 14
2
30 ₽
16
Не настроено изображение

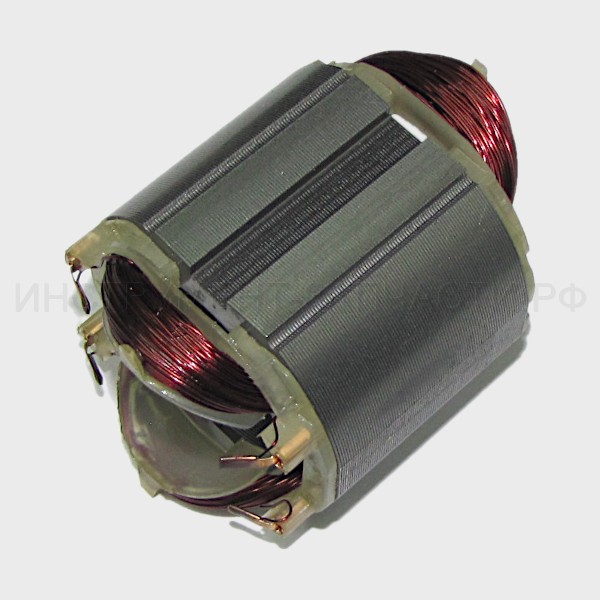

Статор П-24/650ЭР
Статор
Ø58х42мм
В наличии: 2
1
1,040 ₽
17
Не настроено изображение

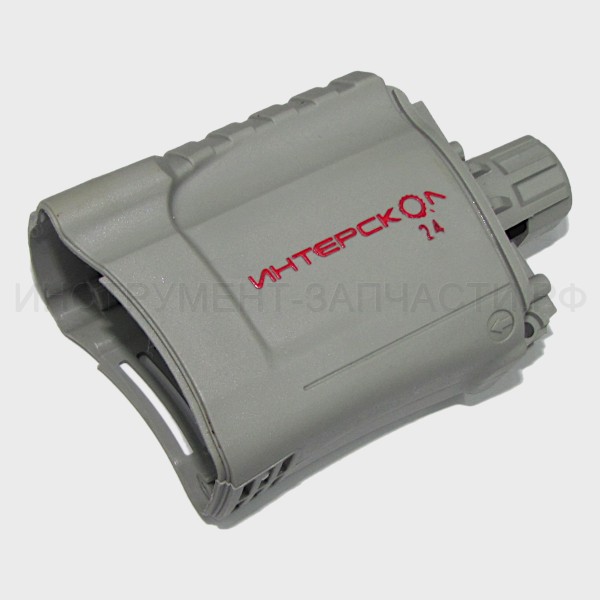

Корпус двигателя П-24/650ЭР
Корпус двигателя
Нет в наличии
1
330 ₽
18
Не настроено изображение
Щетка электрическая П-24/650ЭР
Щетка электрическая
5х8х15
В наличии: 72
2
110 ₽
19
Не настроено изображение
Щеткодержатель П-24/650ЭР
Щеткодержатель
Нет в наличии
2
140 ₽
20
Не настроено изображение
Винт 3х11
Винт
3х10
Нет в наличии
4
20 ₽
21
Не настроено изображение
Ручка задняя в сборе П-24/650ЭР
Ручка задняя в сборе
Нет в наличии
1
420 ₽
22
Винт 4Х30 УШМ-115
Винт 4Х30 УШМ-115
Винт
4,2х30
В наличии: -2
2
20 ₽
23
Винт 4х16
Винт 4х16
Винт
3,9х16
В наличии: 14
6
30 ₽
24
Не настроено изображение
Выключатель П-24/650ЭР
Выключатель
Chang Long 8(6)A 250V~ 5E4
В наличии: 5
1
800 ₽
25
Не настроено изображение
Конденсатор П-24/650
Конденсатор
TNS-2 0,33μF K X2 40/085/21/C 250V~
Нет в наличии
1
130 ₽
26
Не настроено изображение
428.04.00.02.00
Дроссель
Нет данных о товаре
1
27
Не настроено изображение
428.04.00.03.00
Провод электрический
Нет данных о товаре
1
28
Не настроено изображение
428.04.00.04.00
Провод электрический
Нет данных о товаре
1
29
Не настроено изображение
428.04.00.05.00
Провод электрический
Нет данных о товаре
1
30
Не настроено изображение
428.04.00.06.00
Провод электрический
Нет данных о товаре
1
31
Шнур питания с вилкой 2х1,0, 2м
Шнур питания с вилкой 2х1,0, 2м
Шнур питания с вилкой
HO7RN-F/2х1мм², L=4м
В наличии: 2
1
1,200 ₽
32
Трубка защитная шнура П-26/800ЭР
Трубка защитная шнура П-26/800ЭР
Трубка защитная шнура
В наличии: 6
1
50 ₽
33
Не настроено изображение
Планка фиксации шнура П-26/800ЭР
Планка фиксации кабеля
Нет в наличии
1
20 ₽
34
Не настроено изображение
428.02.01.00.00
Ручка боковая в сборе
Нет данных о товаре
1
34-1
Не настроено изображение
428.02.01.01.00
Ручка
Нет данных о товаре
1
34-2
Не настроено изображение
428.02.01.02.00
Кнопка
Нет данных о товаре
1
34-3
Не настроено изображение
428.02.01.03.00
Пружина кнопки
Нет данных о товаре
1
34-4
Не настроено изображение
428.02.01.04.00
Держатель
Нет данных о товаре
1
34-5
Не настроено изображение
428.02.01.05.00
Винт специальный
М8
Нет данных о товаре
1
34-6
Не настроено изображение
428.02.01.06.00
Хомут
Нет данных о товаре
1
35
Не настроено изображение
Ограничитель глубины бурения П-26/800ЭР
Ограничитель глубины бурения
В наличии: 8
1
110 ₽
36
Не настроено изображение
В наличии: 5
1
60 ₽
37
Винт М4х10 УШМ-115
Винт М4х10 УШМ-115
Винт
М4х10
В наличии: 19
2
10 ₽
