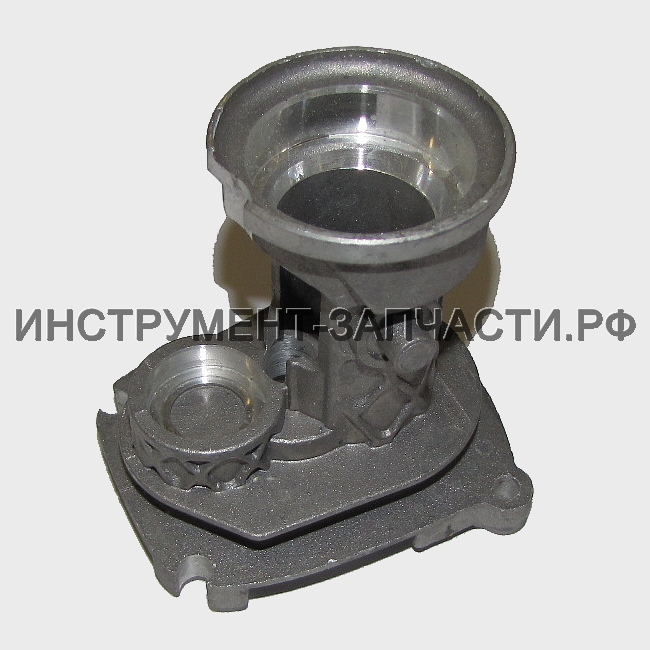

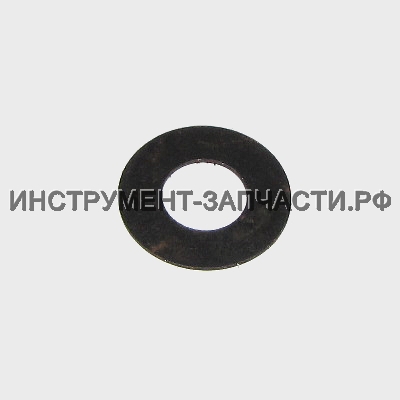

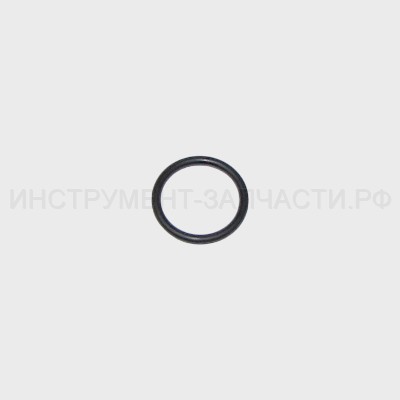

Дмитрий Кущев Схема и запчасти для перфоратора Интерскол П-24/650ЭР Схема актуальна для изделий, у которых серийный номер начинается с 458. Рис. 1 Перфоратор П-24/650ЭР (458.*): Рис.1 № Изобр. Артикул Наименование Наличие / Резерв Кол.на схеме Цена 1 1 66.03.00.00.00 Ствол П-18/450 ЭР Муфта в сборе В наличии: 3 1 390 ₽ 1-1 1-1 66.03.00.01.01 Колпачок защитный П-18/450ЭР (66) Колпачок защитный В наличии: 16 1 90 ₽ 1-2 1-2 66.02.98.01.06 Кольцо пружинное Ø19х2 Нет данных о товаре 1 1-3 1-3 428.03.01.01.00 Втулка нажимная П-24/650 Втулка нажимная В наличии: 1 1 100 ₽ 1-4 1-4 68.03.00.03.00 Кольцо 21х32х4 П-26/800ЭР Кольцо Ø21x31,5x4 В наличии: 16 1 80 ₽ 1-5 1-5 68.03.00.04.00 Шайба специальная П-26/800ЭР Шайба специальная В наличии: 48 1 40 ₽ 1-6 1-6 00.02.10.10.00 Шарик 7 мм Шарик Ø7,14 В наличии: 64 1 20 ₽ 1-7 1-7 68.03.00.05.00 Пружина П-26/800ЭР Пружина В наличии: 13 1 40 ₽ 2 2 428.03.02.00.00 Корпус редуктора в сборе П-24/650 Корпус редуктора в сборе В наличии: 1 1 710 ₽ 2-1 2-1 00.02.99.01.03 Кольцо стопорное А40 УШМ-2000 Кольцо пружинное Ø40 В наличии: 5 1 50 ₽ 2-2 2-2 428.03.02.01.00 Манжета П-24/650 Манжета В наличии: 2 1 120 ₽ 2-3 2-3 428.05.00.01.00 Корпус редуктора П-24/650ЭР Корпус редуктора В наличии: 1 1 460 ₽ 2-4 2-4 00.01.02.01.26 Подшипник роликовый HK0608 (6х10х8) В наличии: 1 1 90 ₽ 3 3 00.02.03.01.46 Винт 4х35 Винт Screw ST4.2х32 В наличии: 3 4 20 ₽ 4 4 428.05.01.00.00 Переключатель режимов в сборе П-24/650 Переключатель режимов в сборе Поз. 14-17 В наличии: 5 1 140 ₽ 4-1 4-1 66.05.01.01.00 Кольцо резиновое П-18/450 ЭР Кольцо резиновое Ø11х2.5 В наличии: 5 1 60 ₽ 4-2 4-2 428.05.01.02.00 Ручка переключателя П-24/650ЭР Ручка переключателя В наличии: 5 1 110 ₽ 4-3 4-3 66.05.01.03.00 Пружина П-18/450 ЭР Пружина В наличии: 4 1 30 ₽ 4-4 4-4 428.05.01.03.00 Кнопка Нет данных о товаре 1 5 5 428.03.05.00.00 Ствол с ударным механизмом в сборе П-24/650ЭР Ствол с ударным механизмом в сборе В наличии: 2 1 990 ₽ 5 5 010174(16) Ствол в сборе для Интерскол П-24/650ЭР, AEZ Ствол с ударным механизмом в сборе В наличии: 1 1 2,730 ₽ 5-1 5-1 428.03.03.01.00 Кольцо запорное П-24/650 Кольцо запорное В наличии: 2 1 20 ₽ 5-2 5-2 86.03.01.01.01 Кольцо Ø31х2.6 П-24/650ЭР (428) Кольцо Ø31,0х2,6 В наличии: 11 1 20 ₽ 5-3 5-3 66.04.02.02.00 Шайба П-18/450 ЭР Шайба 9x18,5x0,7 В наличии: 40 1 40 ₽ 5-4 5-4 428.03.03.03.00 Пружина П-24/650 Пружина В наличии: 2 1 50 ₽ 5-5 5-5 428.03.03.04.00 Колесо зубчатое П-24/650 Колесо зубчатое В наличии: 2 1 160 ₽ 5-6 5-6 428.03.03.05.00 Втулка кулачковая П-24/650 Втулка кулачковая Нет в наличии 1 100 ₽ 5-7 5-7 86.03.01.01.00 Кольцо запорное П-30/900ЭР Кольцо запорное Ø31х2,6 В наличии: 10 1 20 ₽ 5-8 5-8 428.03.03.10.00 Букса со стволом в сборе П-24/650ЭР Букса со стволом в сборе В наличии: 1 1 650 ₽ 5-9 5-9 00.02.11.03.02 Ролик игольчатый 2,5х11,8 Ролик игольчатый 2,5х11,8 В наличии: 14 3 20 ₽ 5-10 5-10 86.03.01.10.00 Ловитель бойка П-30/900ЭР Ловитель бойка В наличии: 27 1 80 ₽ 5-11 5-11 86.03.00.10.00 Втулка П-30/900ЭР Втулка 10х20х11,5 В наличии: 12 1 120 ₽ 5-12 5-12 86.03.00.11.00 Проммасса П-30/900ЭР Проммасса В наличии: 17 1 110 ₽ 5-13 5-13 86.03.01.08.00 Корпус ловителя П-30/900ЭР Корпус ловителя В наличии: 23 1 70 ₽ 5-14 5-14 428.05.01.01.00 Кольцо уплотнительное П-24/650 Кольцо резиновое Нет в наличии 1 20 ₽ 5-15 5-15 86.03.01.09.00 Амортизатор П-30/900ЭР Амортизатор В наличии: 28 1 80 ₽ 5-16 5-16 86.03.01.11.00 Крышка ловителя П-30/900ЭР Крышка ловителя В наличии: 13 1 120 ₽ 5-17 5-17 86.03.01.07.00 Кольцо запорное П-30/900ЭР Кольцо запорное 31х1,6 Нет в наличии 1 20 ₽ 6 6 428.03.06.00.00 Поршень в сборе П-24/650 Поршень в сборе В наличии: 3 1 390 ₽ 6-1 6-1 428.03.06.01.00 Боёк П-24/650 Боёк В наличии: 1 1 90 ₽ 6-2 6-2 68.03.00.16.00 Кольцо уплотнительное П-26/800ЭР Кольцо уплотнительное Ø21х3 В наличии: 104 1 70 ₽ 6-3 6-3 428.03.06.02.00 Поршень П-24/650 Поршень В наличии: 1 1 190 ₽ 6-4 6-4 100.03.00.14.00 Палец П-22/620ЭР Палец Ø12х19 В наличии: 5 1 50 ₽ 6-5 6-5 68.03.00.19.00 Кольцо П-26/800ЭР Кольцо Ø12х17х1,2 В наличии: 26 2 30 ₽ 7 7 428.03.07.00.00 Промщит в сборе П-24/650 Промщит в сборе Поз. 41-47, 55 В наличии: 1 1 730 ₽ 7-1 7-1 428.03.07.01.00 Подшипник скольжения П-24/650 Подшипник скольжения В наличии: 2 1 300 ₽ 7-2 7-2 100.03.03.03.00 Промщит П-22/620ЭР Промщит Нет в наличии 1 420 ₽ 7-3 7-3 68.03.02.02.00 Кольцо уплотнительное П-26/800ЭР Кольцо уплотнительное Ø67х3 В наличии: 10 1 60 ₽ 7-4 7-4 68.03.03.05.00 Сальник М-25/1500В Сальник В наличии: 5 1 30 ₽ 7-5 7-5 68.03.02.04.00 Кольцо уплотнительное П-26/800ЭР Кольцо уплотнительное Ø23,2х2,4 В наличии: 18 1 60 ₽ 7-6 7-6 00.01.01.01.61 Подшипник шариковый (9х24х7) 609RS специсполнение Подшипник шариковый 609.RS/609.Z 609RS/609 (9х24х7) В наличии: 5 1 260 ₽ 8 8 458.03.08.01.00 Шайба Нет данных о товаре 1 9 9 428.03.08.00.00 Подшипник качающийся в сборе П-24/650 Промежуточный вал в сборе В наличии: 4 1 1,310 ₽ 9-1 9-1 428.03.09.06.00 Пружина П-24/650ЭР Пружина Нет в наличии 1 10 ₽ 9-2 9-2 428.03.08.03.00 Шестерня П-24/650 Шестерня Нет в наличии 1 190 ₽ 9-3 9-3 428.03.08.04.00 Втулка шлицевая П-24/650 Втулка шлицевая В наличии: 2 1 210 ₽ 9-4 9-4 428.03.08.05.00 Вал шлицевой П-24/650 Вал шлицевой В наличии: 1 1 180 ₽ 9-5 9-5 428.03.08.06.00 Подшипник качающийся П-24/650 Подшипник качающийся В наличии: 2 1 580 ₽ 9-5 9-5 010176H Подшипник качающийся для перфоратора Интерскол П-24/650ЭР, AEZ Подшипник качающийся В наличии: 3 1 990 ₽ 9-6 9-6 428.03.08.07.00 Колесо зубчатое П-24/650 Колесо зубчатое В наличии: 2 1 140 ₽ 9-7 9-7 00.01.01.01.39 Подшипник шариковый П-32/1000Э Подшипник шариковый 627.Z 627.Z (7х22х7) В наличии: 7 1 230 ₽ 9-7 9-7 627-2RSH Подшипник 627-2RSH (SKF) 7х22х7 Подшипник шариковый 627-2RS 627-2RSH (7х22х7) SKF (Италия) В наличии: 6 1 290 ₽ 9-7 9-7 627-2RS Подшипник 180027/627-2RS Подшипник шариковый 627-2RS 627-2RS (7х22х7) В наличии: 64 1 50 ₽ 10 10 428.03.09.00.00 Механизм переключения в сборе П-24/650 Механизм переключения в сборе В наличии: 4 1 270 ₽ 10-1 10-1 428.03.09.01.00 Ось переключения режимов П-24/650ЭР Ось переключения режимов В наличии: 2 1 80 ₽ 10-2 10-2 428.03.09.02.00 Скоба 1 П-24/650ЭР Скоба 1 Нет в наличии 1 60 ₽ 10-3 10-3 428.03.09.03.00 Скоба 2 П-24/650ЭР Скоба 2 В наличии: 3 1 60 ₽ 10-4 10-4 428.03.09.04.01 Пружина Ø3 Нет данных о товаре 1 10-5 10-5 428.03.09.05.00 Скоба переключателя П-24/650ЭР Скоба переключателя В наличии: 3 1 70 ₽ 10-6 10-6 428.03.09.04.00 Пружина П-24/650ЭР Пружина В наличии: 4 1 30 ₽ 11 11 428.04.02.01.00 Якорь с вентилятором П-24/650 Якорь с вентилятором Ø35х42мм В наличии: 1 1 1,290 ₽ 12 12 00.01.01.01.06 Подшипник шариковый 607Z Д-500 Подшипник шариковый 607Z (7х19х6) В наличии: 5 1 230 ₽ 12 12 607-2Z Подшипник (SKF) 7х19х6 Подшипник шариковый 607-2Z (7х19х6) SKF (Италия) Нет в наличии 1 290 ₽ 12 12 607-2RSH Подшипник 607-2RSH (SKF) 7х19х6 Подшипник шариковый 607-2RSH (7х19х6) SKF (Италия) Нет в наличии 1 320 ₽ 12 12 607-2RS Подшипник 180607/607-2RS Подшипник шариковый 607-2RS (7х19х6) В наличии: 31 1 60 ₽ 13 13 100.04.02.02.00 Втулка демпфирующая П-22/620ЭР Втулка демпфирующая В наличии: 4 1 30 ₽ 14 14 428.04.00.01.00 Диафрагма П-24/650 Диафрагма Нет в наличии 1 70 ₽ 15 15 00.02.03.01.01 Винт 4х10 ДП-1600 Винт ST3.9х10 Нет в наличии 4 20 ₽ 16 16 428.04.01.00.00 Статор П-24/650 Статор Ø58х42мм Нет в наличии 1 720 ₽ 17 17 428.05.00.02.00 Корпус двигателя П-24/650 Корпус двигателя Нет в наличии 1 480 ₽ 18 18 458.04.00.03.00 Колодка контактная Нет данных о товаре 1 19 19 00.02.03.01.21 Винт 3х8 ПШМ-180 Винт 3х8 В наличии: 12 2 30 ₽ 20 20 100.04.04.00.00 Узел щеткодержателя в сборе П-22/620ЭР (100) Узел щеточный в сборе В наличии: 19 1 130 ₽ 20-1 20-1 100.04.04.01.00 Щеткодержатель П-22/620ЭР Втулка щеткодержателя Нет в наличии 1 40 ₽ 20-2 20-2 66.04.04.03.00 Обойма щеткодержателя П-24/650ЭР Щеткодержатель В наличии: 29 2 80 ₽ 21 21 458.04.04.04.00 Упор переключателя реверса Нет данных о товаре 2 22 22 66.04.04.02.00 Щетка П-18/450 ЭР Щетка электрическая 6х9х11 В наличии: 55 2 70 ₽ 23 23 428.05.00.03.00 Ручка-накладка П-24/650 Ручка-накладка В наличии: 1 1 200 ₽ 24 24 00.02.03.01.07 Винт 4х20 ДУ-1000ЭР Винт ST3.9х30 В наличии: 6 1 30 ₽ 25 25 68.02.03.01.03 Винт ST3.9х16 Нет данных о товаре 4 26 26 00.10.01.01.16 Выключатель П-18/450ЭР Выключатель KEDU 071104 EN61058 4(4)A 250V ~5E4 В наличии: 1 1 800 ₽ 27 27 00.10.04.01.13 Конденсатор П-24/650 Конденсатор TNS-2 0,33μF K X2 40/085/21/C 250V~ Нет в наличии 1 130 ₽ 28 28 68.04.00.04.00 Планка фиксации шнура П-26/800ЭР Планка фиксации кабеля Нет в наличии 1 20 ₽ 29 29 00.10.02.02.01 Шнур питания с вилкой 2х1,0, 2м Шнур питания с вилкой HO7RN-F/2х1мм², L=4м В наличии: 2 1 1,200 ₽ 30 30 68.04.00.06.00 Трубка защитная шнура П-26/800ЭР Трубка защитная шнура В наличии: 6 1 50 ₽ 31 31 458.04.00.05.00 Дроссель 2х7витков Нет данных о товаре 1 32 32 68.02.01.00.00 Ручка боковая в сборе П-26/800 ЭР Ручка боковая в сборе Поз. 86-92 В наличии: 14 1 300 ₽ 32-1 32-1 68.02.01.07.21 Заглушка Нет данных о товаре 1 32-2 32-2 100.02.01.07.00 Ручка Нет данных о товаре 1 32-3 32-3 68.02.01.03.00 Держатель П-26/800ЭР Держатель В наличии: 2 1 80 ₽ 32-4 32-4 68.02.01.04.00 Прижим П-26/800ЭР Прижим В наличии: 1 1 20 ₽ 32-5 32-5 68.02.01.05.00 Винт барашковый М6 П-26/800ЭР Винт барашковый М6 В наличии: 10 1 30 ₽ 32-6 32-6 68.02.01.02.00 Винт специальный М8 П-26/800ЭР Винт специальный М8 В наличии: 10 1 50 ₽ 33 33 68.02.00.01.04 Хомут Д-16/850ЭР (320) Хомут В наличии: 5 1 60 ₽ 33 33 68.02.00.01.00 Ограничитель глубины бурения П-26/800ЭР Ограничитель глубины бурения В наличии: 8 1 110 ₽ 34 34 00.02.04.01.01 Винт М4х10 УШМ-115 Винт M4х10 В наличии: 19 2 10 ₽ 35 35 428.03.07.02.00 Скоба П-24/650 Скоба В наличии: 5 1 60 ₽ Кол-во: В корзину
