Схема и запчасти для перфоратора Интерскол П-24/700ЭР
Схема актуальна для изделий, у которых серийный номер начинается с 160.
Рис. 1

Перфоратор П-24/700ЭР (160.*): Рис.1

1
Муфта в сборе П-24/700ЭР2
323.02.00.00.00
Муфта в сборе П-24/700ЭР2
Муфта в сборе
В наличии: 11
1
250 ₽
1-1
Не настроено изображение
66.03.00.01.01
Колпачок защитный П-18/450ЭР (66)
Колпачок защитный
В наличии: 16
1
90 ₽
1-2
Кольцо пружинное В19х2
00.02.98.01.09
Кольцо пружинное В19х2
Кольцо пружинное
Ø19х2
В наличии: 28
1
20 ₽
1-3
Втулка нажимная
160.03.00.02.00
Втулка нажимная
В наличии: 16
1
80 ₽
1-4
Кольцо 21х32х4 П-26/800ЭР
68.03.00.03.00
Кольцо 21х32х4 П-26/800ЭР
Кольцо
Ø21хØ31.5х4 (Ø21хØ32х4)
В наличии: 16
1
80 ₽
1-5
Шарик 7 мм
00.02.10.10.00
Шарик 7 мм
Шарик
Ø7.14
В наличии: 64
1
20 ₽
1-6
Шайба специальная П-26/800ЭР
68.03.00.04.00
Шайба специальная П-26/800ЭР
Шайба специальная
В наличии: 48
1
40 ₽
1-7
Пружина П-26/800ЭР
68.03.00.05.00
Пружина П-26/800ЭР
Пружина коническая
В наличии: 13
1
40 ₽
2
Не настроено изображение
00.02.03.01.16
Винт 5х40
Винт
ST4.8х45 (ST5х40)
Нет в наличии
4
50 ₽
3
Не настроено изображение
160.05.02.00.00
Корпус редуктора в сборе П-24/700ЭР
Корпус редуктора в сборе
Поз. 3-1; 3-2; 3-3; 3-4; 3-5; 3-6
В наличии: 1
1
1,630 ₽

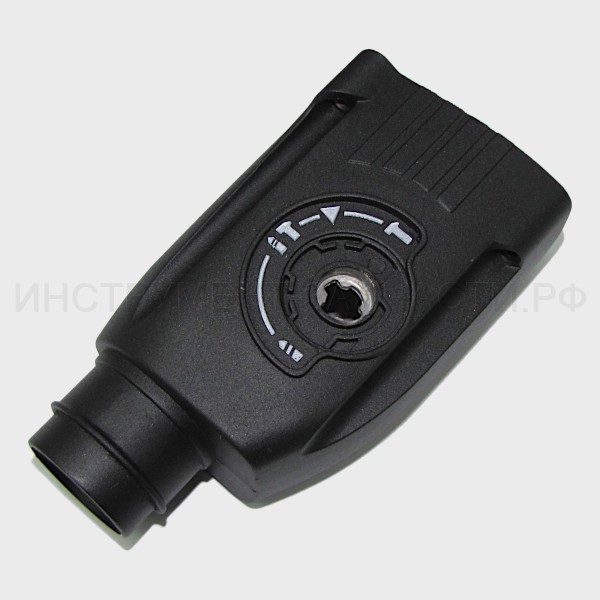

3-1
Корпус редуктора
160.05.00.01.00
Корпус редуктора
В наличии: 1
1
1,480 ₽
3-2
Манжета
160.03.00.05.00
Манжета
Ø24хØ33х6
В наличии: 10
1
210 ₽
3-3
Подшипник шариковый 61805 (25х37х7)
00.01.01.01.77
Подшипник шариковый 61805 (25х37х7)
Подшипник шариковый
61805 (25х37х7)
В наличии: 1
1
180 ₽
3-4
Подшипник роликовый НК0709
00.01.02.01.16
Подшипник роликовый НК0709
Подшипник роликовый HK0709
HK0709 (7х11х9)
В наличии: 22
1
110 ₽

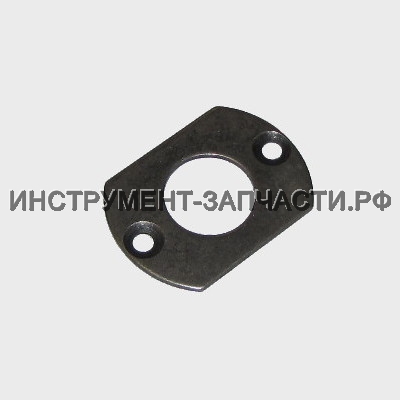

3-5
Не настроено изображение
160.03.02.02.00
Пластина фиксирующая
В наличии: 18
1
50 ₽
3-6
Винт М4х10 УШМ-115
00.02.04.01.01
Винт М4х10 УШМ-115
Винт
M4х10
В наличии: 19
1
10 ₽
4
Не настроено изображение
68.05.01.00.00
Переключатель режимов в сборе П-24/700ЭР2
Переключатель режимов в сборе
В наличии: 6
1
140 ₽
4-1
Кнопка П-26/800ЭР
68.05.01.02.00
Кнопка П-26/800ЭР
Кнопка
Стандарт черн.
В наличии: 9
1
30 ₽
4-2
Пружина П-26/800ЭР
68.05.01.03.00
Пружина П-26/800ЭР
Пружина
В наличии: 9
1
20 ₽
4-3
Ручка переключателя П-26/800ЭР
68.05.01.04.00
Ручка переключателя П-26/800ЭР
Ручка переключателя
Стандарт черн.
В наличии: 7
1
90 ₽
4-4
Кольцо резиновое П-22/620ЭР
100.05.01.01.00
Кольцо резиновое П-22/620ЭР
Кольцо резиновое
Ø11х2.5 (уплотнительное)
В наличии: 4
1
60 ₽
5
Ствол с ударным механизмом в сборе П-24/700ЭР2
323.03.03.00.00
Ствол с ударным механизмом в сборе П-24/700ЭР2
Ствол в сборе с ударным механизмом
В наличии: 1
1
1,070 ₽
5-1
Кольцо запорное 30х1,5 П-26/800ЭР
68.03.01.01.00
Кольцо запорное 30х1,5 П-26/800ЭР
Кольцо запорное
Ø30х2 (Ø30х1.5)
В наличии: 4
2
20 ₽
5-2
Шайба П-26/800ЭР
68.03.01.02.00
Шайба П-26/800ЭР
Шайба
Ø30х41.5х2.5
В наличии: 5
1
50 ₽
5-3
Пружина П-30/900ЭР
86.03.00.22.00
Пружина П-30/900ЭР
Пружина
В наличии: 14
1
60 ₽
5-4
Колесо зубчатое
160.03.00.09.00
Колесо зубчатое
Z=57
В наличии: 4
1
220 ₽
5-5
Втулка кулачковая П-26/800ЭР
68.03.01.06.00
Втулка кулачковая П-26/800ЭР
Втулка кулачковая
В наличии: 5
1
160 ₽
5-6
Ролик игольчатый 2,5х11,8
00.02.11.03.02
Ролик игольчатый 2,5х11,8
Ролик игольчатый
2.5х11.8
В наличии: 14
3
20 ₽
5-7
Ствол
160.03.01.01.00
Ствол
Нет в наличии
1
500 ₽
5-8
Кольцо уплотнительное П-22/620ЭР
100.03.01.03.00
Кольцо уплотнительное П-22/620ЭР
Кольцо уплотнительное
В наличии: -1
2
20 ₽
5-9
Проммасса
160.03.01.02.00
Проммасса
В наличии: 2
1
110 ₽
5-10
Кольцо резиновое
160.03.01.04.00
Кольцо резиновое
Ø18х3
Нет в наличии
1
60 ₽
5-11
Крышка ловителя бойка
160.03.01.07.00
Крышка ловителя бойка
Нет в наличии
1
100 ₽
5-12
Не настроено изображение
160.03.01.05.00
Кольцо уплотнительное
Кольцо резиновое
В наличии: 5
1
50 ₽
5-13
Кольцо пружинное П-22/620ЭР
100.03.01.08.00
Кольцо пружинное П-22/620ЭР
Кольцо пружинное
Ø26.5х2
В наличии: 7
1
20 ₽
6
Поршень в сборе П-24/700ЭР2
323.03.04.00.00
Поршень в сборе П-24/700ЭР2
Поршень в сборе
В наличии: -1
1
470 ₽
6-1
Боёк
160.03.00.10.00
Боёк
Ø20х37
В наличии: 6
1
130 ₽
6-2
Кольцо резиновое П-22/620ЭР
100.03.00.11.00
Кольцо резиновое П-22/620ЭР
Кольцо резиновое
14х3
В наличии: 15
1
70 ₽
6-3
Поршень
160.03.00.12.00
Поршень
Ø20х23.8
В наличии: 1
1
260 ₽
6-4
Кольцо ограничительное
160.03.00.13.00
Кольцо ограничительное
В наличии: 4
2
40 ₽
6-5
Палец П-26/800ЭР
68.03.00.18.00
Палец П-26/800ЭР
Палец
В наличии: 8
1
60 ₽
7
Промщит в сборе П-24/700ЭР2
323.03.05.00.00
Промщит в сборе П-24/700ЭР2
Промщит в сборе
В наличии: 1
1
790 ₽
7-1
Кольцо резиновое
160.03.03.01.00
Кольцо резиновое
Манжета
В наличии: 5
1
40 ₽
7-2
Подшипник скольжения П-26/800ЭР
68.03.02.01.00
Подшипник скольжения П-26/800ЭР
Подшипник скольжения
В наличии: 2
1
110 ₽
7-3
Промщит
160.03.03.03.00
Промщит
В наличии: 2
1
530 ₽
7-4
Кольцо уплотнительное П-26/800ЭР
68.03.02.04.00
Кольцо уплотнительное П-26/800ЭР
Кольцо уплотнительное
Ø23.2х2.4
В наличии: 18
1
60 ₽
7-5
Подшипник шариковый (9х24х7) 609RS специсполнение
00.01.01.01.61
Подшипник шариковый (9х24х7) 609RS специсполнение
Подшипник шариковый
609RS/609Z (9х24х7)
В наличии: 5
1
260 ₽
7-6
Крышка подшипника
160.04.00.06.00
Крышка подшипника
В наличии: 13
1
50 ₽
7-7
Винт М4х10
00.02.04.05.03
Винт М4х10
Винт
М4х10
В наличии: 18
2
10 ₽
7-8
Не настроено изображение
68.03.03.05.00
Сальник М-25/1500В
Сальник
В наличии: 5
1
30 ₽
7-9
Втулка опорная П-26/800ЭР
68.03.02.05.00
Втулка опорная П-26/800ЭР
Втулка опорная
В наличии: 18
1
60 ₽
8
Не настроено изображение
160.03.02.00.00
Вал промежуточный в сборе П-24/700ЭР2
Вал промежуточный с поводком в сборе
Поз. 8-1;8-2;8-3:8-4.
В наличии: 1
1
340 ₽
8*
Не настроено изображение
160.03.02.00.01
Вал промежуточный c подшипником спец. в сборе П-24/700ЭР2
Вал промежуточный c подшипником спец. в сборе
Поз. 8-1; 8-2
В наличии: 2
1
270 ₽
8-1
Вал-шестерня
160.03.02.01.00
Вал-шестерня
Z=12
В наличии: 9
1
180 ₽
8-2
Подшипник шариковый
160.03.02.04.05
Подшипник шариковый
Подшипник шариковый специальный
9х20х5
В наличии: 11
1
170 ₽
8-2
Подшипник шариковый (9х20х5) 699
00.01.01.01.60
Подшипник шариковый (9х20х5) 699
Подшипник шариковый специальный
9х20х5
Нет в наличии
1
120 ₽
8-3
Поводок переключателя П-26/800ЭР
68.03.00.21.00
Поводок переключателя П-26/800ЭР
Поводок переключателя
В наличии: 19
1
80 ₽
8-4
Пружина П-26/800ЭР
68.03.00.22.00
Пружина П-26/800ЭР
Пружина
В наличии: 20
1
50 ₽
11
Не настроено изображение
160.03.06.00.00
Подшипник качающийся в сборе П-24/700ЭР
Подшипник качающийся в сборе
В наличии: 1
1
1,010 ₽
11-1
Подшипник роликовый НК0908 (TNKS)
00.01.02.01.19
Подшипник роликовый НК0908 (TNKS)
Подшипник роликовый НК0908
НК0908 (ТNKS)
В наличии: 3
1
110 ₽
11-2
Подшипник качающийся
160.03.02.03.00
Подшипник качающийся
В наличии: 16
1
780 ₽
11-3
Подшипник игольчатый 14,8х18х15
00.01.02.01.20
Подшипник игольчатый 14,8х18х15
Подшипник роликовый К14.8х18х15
К14.8х18х15
В наличии: 12
1
120 ₽
11-4
Колесо зубчатое
160.03.02.04.00
Колесо зубчатое
Z-34
В наличии: 13
1
150 ₽
11-5
Пружина П-26/800ЭР
68.03.00.25.00
Пружина П-26/800ЭР
Пружина
В наличии: 71
1
50 ₽
11-6
Опора пружины П-26/800ЭР
68.03.00.26.00
Опора пружины П-26/800ЭР
Опора пружины
В наличии: 16
1
50 ₽
12
Щит
160.04.00.02.00
Щит
В наличии: 1
1
50 ₽
13
Якорь с вентилятором
160.04.02.01.00
Якорь с вентилятором
Ø35х47 мм
В наличии: 1
1
1,710 ₽
14
Не настроено изображение
00.01.01.01.06
Подшипник шариковый 607Z Д-500
Подшипник шариковый
607Z (7х19х6)
В наличии: 5
1
230 ₽
14
Не настроено изображение
607-2Z
Подшипник (SKF) 7х19х6
Подшипник шариковый
607-2Z 7х19х6 SKF (Италия)
Нет в наличии
1
290 ₽
14
Не настроено изображение
607-2RSH
Подшипник 607-2RSH (SKF) 7х19х6
Подшипник шариковый
607-2RSH 7х19х6 SKF (Италия)
Нет в наличии
1
320 ₽
14
Подшипник 180607/607-2RS
607-2RS
Подшипник 180607/607-2RS
Подшипник шариковый
607-2RS (7х19х6)
В наличии: 31
1
60 ₽
15
Втулка демпфирующая П-26/800ЭР
68.04.02.03.00
Втулка демпфирующая П-26/800ЭР
Втулка демпфирующая
В наличии: 9
1
50 ₽
16
Диафрагма
160.04.00.01.00
Диафрагма
В наличии: 1
1
50 ₽
17
Не настроено изображение
00.02.03.01.11
Винт ST3.9х16
Винт саморез
ST3.9х16
В наличии: 5
4
10 ₽
18
Статор
160.04.01.00.00
Статор
Нет в наличии
1
1,120 ₽
19
Корпус двигателя
160.05.00.02.00
Корпус двигателя
В наличии: 1
1
410 ₽
20
Не настроено изображение
160.04.05.00.00
Колодка контактная в сборе П-24/700ЭР
Колодка контактная в сборе
В наличии: 17
1
280 ₽
20-1
Не настроено изображение
160.04.00.04.00
Пластина контактная
Нет в наличии
2
110 ₽
20-2
Не настроено изображение
160.04.00.05.00
Клемма
Нет в наличии
2
70 ₽
20-3
Колодка контактная
160.04.00.03.00
Колодка контактная
Нет в наличии
1
140 ₽
21
Не настроено изображение
00.02.03.01.21
Винт 3х8 ПШМ-180
Винт саморез
ST3х8
В наличии: 12
2
30 ₽
22
Узел щеткодержателя в сборе П-24/700ЭР
66.04.04.00.00
Узел щеткодержателя в сборе П-24/700ЭР
Узел щеткодержателя в сборе
В наличии: 8
1
240 ₽
22-1
Не настроено изображение
66.04.04.03.00
Обойма щеткодержателя П-24/650ЭР
Обойма щеткодержателя
В наличии: 29
1
80 ₽
22-2
Не настроено изображение
66.04.04.01.00
Щеткодержатель П-18/450 ЭР
Щеткодержатель
В наличии: 23
2
90 ₽
23
Щетка П-18/450 ЭР
66.04.04.02.00
Щетка П-18/450 ЭР
Щетка электрическая
6х9х11.2
В наличии: 55
2
70 ₽
24
Не настроено изображение
66.04.04.04.00
Упор переключателя реверса П-24/700ЭР
Упор переключателя реверса
В наличии: 8
2
20 ₽
25
Выключатель П-24/700ЭР
00.10.01.01.17
Выключатель П-24/700ЭР
Выключатель
KEDU 071103010 EN61058 8(6)A 250V ~5E4
В наличии: 4
1
770 ₽
25*
Не настроено изображение
00.10.01.04.36
Выключатель
FA2-4/1BEK-6
В наличии: 1
1
810 ₽
26
Не настроено изображение
00.10.05.01.05
Блок конденсаторный П-26/800ЭР
Блок конденсаторный
TNS-2 0.33mF KX2 40/085/21/C250V
В наличии: 1
1
160 ₽
27
Не настроено изображение
66.04.00.05.00
Дроссель
2х7витков
В наличии: 1
1
80 ₽
28
Шнур питания с вилкой 2х1,0, 2м
00.10.02.02.01
Шнур питания с вилкой 2х1,0, 2м
Шнур питания с вилкой
HO7RN-F 2х1мм², L-4м
В наличии: 2
1
1,200 ₽
29
Трубка защитная шнура П-26/800ЭР
68.04.00.06.00
Трубка защитная шнура П-26/800ЭР
Трубка защитная шнура
В наличии: 6
1
50 ₽
30
Не настроено изображение
68.04.00.04.00
Планка фиксации шнура П-26/800ЭР
Планка фиксации шнура
Нет в наличии
1
20 ₽
31
Ручка-накладка
160.05.00.03.00
Ручка-накладка
В наличии: 1
1
210 ₽
32
Винт 4х35
00.02.03.01.46
Винт 4х35
Винт саморез
ST4х35
В наличии: 3
1
20 ₽
33
Не настроено изображение
00.02.03.01.06
Винт 4х18 ДУ-650ЭР
Винт саморез
ST4х18
В наличии: 1
2
20 ₽
34
Ручка боковая в сборе П-26/800 ЭР
68.02.01.00.00
Ручка боковая в сборе П-26/800 ЭР
Ручка боковая в сборе
Ø43-46.2
В наличии: 14
1
300 ₽
34-1
Не настроено изображение
66.02.01.01.00
Хомут П-24/700ЭР
Хомут
В наличии: 1
1
50 ₽
34-2
Не настроено изображение
68.02.01.02.00
Винт специальный М8 П-26/800ЭР
Винт специальный
М8
В наличии: 10
1
50 ₽
34-3
Не настроено изображение
68.02.01.05.00
Винт барашковый М6 П-26/800ЭР
Винт барашковый
М6х15
В наличии: 10
1
30 ₽
34-4
Не настроено изображение
66.02.01.03.00
Держатель П-24/700ЭР
Держатель
В наличии: 1
1
50 ₽
34-5
Не настроено изображение
68.02.01.04.00
Прижим П-26/800ЭР
Прижим
М6
В наличии: 1
1
20 ₽
34-6
Не настроено изображение
68.02.01.07.00
Ручка П-26/800ЭР
Ручка
В наличии: 2
1
170 ₽
35
Не настроено изображение
68.02.00.01.00
Ограничитель глубины бурения П-26/800ЭР
Ограничитель глубины бурения (сверления)
В наличии: 8
1
110 ₽
36
Скоба П-26/800ЭР
68.03.00.20.00
Скоба П-26/800ЭР
Скоба
В наличии: 18
1
80 ₽
36
Не настроено изображение
010328(3)
Скоба для перфоратора Интерскол П-26/800ЭР, AEZ
Аналог арт.68.03.00.20.00
В наличии: 6
1
110 ₽
A
Не настроено изображение
010255(25)
Ремнабор патрона для перфоратора Интерскол П-24/700ЭР, AEZ
Аналог арт.323.02.00.00.00, включает в себа арт.66.03.00.01.01(86.03.00.01.00), арт.66.02.98.01.06(00.02.98.01.09), арт.160.03.00.02.00, арт.68.03.00.03.00(100.03.00.03.00), арт.00.02.10.10.00, арт.68.03.00.04.00(100.03.00.04.00) и арт.68.03.00.05.00
В наличии: 3
1
260 ₽
B
Не настроено изображение
010174(2)
Ствол в сборе для перфоратора Интерскол П-24/700ЭР, AEZ
Аналог арт.160.03.01.00.00(323.03.03.00.00), включает в себя арт.68.03.01.01.00, арт.68.03.01.02.00, арт.160.03.00.08.00, арт.160.03.00.09.00, арт.68.03.01.06.00, арт.00.02.11.03.02, арт.160.03.01.01.00, арт.100.03.01.03.00, арт.160.03.01.02.00, арт.160.03.01.04.00, арт.160.03.01.07.00, арт.160.03.01.04.00 и арт.160.03.01.06.00
Нет в наличии
1
1,950 ₽
C
Не настроено изображение
010174(5)
Промвал в сборе для перфоратора Интерскол П-24/700ЭР, AEZ
Включает в себя аналоги арт.160.03.02.01.00, арт.160.03.02.04.05(00.01.01.01.60), арт.00.01.02.01.19, арт.160.03.02.03.00, арт.00.01.02.01.20 и арт.160.03.02.04.00
Нет в наличии
1
1,430 ₽
