Схема и запчасти для перфоратора Интерскол П-24/700ЭР
Схема актуальна для изделий, у которых серийный номер начинается с 160.
Рис. 1

Перфоратор П-24/700ЭР (160.*): Рис.1

1
Втулка защитная П-30/900ЭР
86.03.00.01.00
Втулка защитная П-30/900ЭР
Колпачок защитный
В наличии: 34
1
90 ₽
2

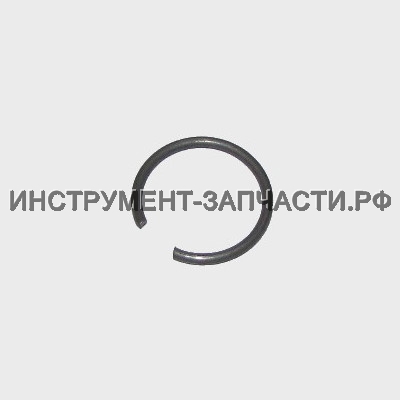

Кольцо пружинное В19х2
00.02.98.01.09
Кольцо пружинное В19х2
Кольцо пружинное
В19х2
В наличии: 28
1
20 ₽
3
Втулка нажимная
160.03.00.02.00
Втулка нажимная
В наличии: 16
1
80 ₽
4
Шайба П-22/620ЭР
100.03.00.03.00
Шайба П-22/620ЭР
Шайба
21x31x4
В наличии: 3
1
60 ₽
5
Шарик 7 мм
00.02.10.10.00
Шарик 7 мм
Шарик
Ø7
В наличии: 68
1
20 ₽
6
Шайба специальная П-22/620ЭР
100.03.00.04.00
Шайба специальная П-22/620ЭР
Шайба специальная
В наличии: 8
1
50 ₽
7

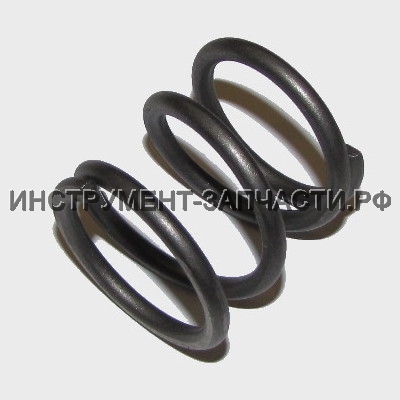

Пружина П-26/800ЭР
68.03.00.05.00
Пружина П-26/800ЭР
Пружина
В наличии: 13
1
40 ₽
8
Корпус редуктора
160.05.00.01.00
Корпус редуктора
В наличии: 1
1
1,480 ₽
9
Винт 4,5х45(ТОР)
00.02.03.03.02
Винт 4,5х45(ТОР)
Винт
(ТОRX)4,5х45
Нет в наличии
4
30 ₽
10
Кнопка П-26/800ЭР
68.05.01.02.00
Кнопка П-26/800ЭР
Кнопка
В наличии: 9
1
30 ₽
11

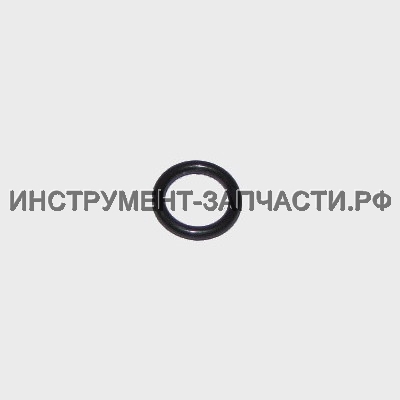

Кольцо уплотнительное П-26/800ЭР
68.05.01.01.00
Кольцо уплотнительное П-26/800ЭР
Кольцо уплотнительное
Нет в наличии
1
60 ₽
12
Пружина П-26/800ЭР
68.05.01.03.00
Пружина П-26/800ЭР
Пружина
В наличии: 9
1
20 ₽
14
Ручка переключателя в сборе с поводком
68.05.02.00.00
Ручка переключателя в сборе с поводком
Ручка переключателя в сборе
Поз.13+поз.14
Нет в наличии
1
210 ₽
13
Поводок переключателя П-26/800ЭР
68.05.01.05.00
Поводок переключателя П-26/800ЭР
Поводок переключатель
Нет в наличии
1
50 ₽
14
Ручка переключателя П-26/800ЭР
68.05.01.04.00
Ручка переключателя П-26/800ЭР
Ручка переключателя
В наличии: 7
1
90 ₽
15
Манжета
160.03.00.05.00
Манжета
Ø24хØ33х6
В наличии: 10
1
210 ₽
16
Подшипник шариковый 61805 (25х37х7)
00.01.01.01.77
Подшипник шариковый 61805 (25х37х7)
Подшипник шариковый
61805 (25х37х7)
В наличии: 1
1
180 ₽
17
Кольцо запорное 30х1,5 П-26/800ЭР
68.03.01.01.00
Кольцо запорное 30х1,5 П-26/800ЭР
Кольцо запорное
Ø30х2
В наличии: 4
2
20 ₽
18
Шайба П-26/800ЭР
68.03.01.02.00
Шайба П-26/800ЭР
Шайба
Ø30х41,5х2,5
В наличии: 5
1
50 ₽
19
Пружина
160.03.00.08.00
Пружина
В наличии: 3
1
50 ₽
20
Колесо зубчатое
160.03.00.09.00
Колесо зубчатое
Z=57
В наличии: 4
1
220 ₽
21
Втулка кулачковая П-26/800ЭР
68.03.01.06.00
Втулка кулачковая П-26/800ЭР
Втулка кулачковая
Нет в наличии
1
160 ₽
22
Ролик игольчатый 2,5х11,8
00.02.11.03.02
Ролик игольчатый 2,5х11,8
Ролик игольчатый
Ø2,5х11,8
В наличии: 14
3
20 ₽
23
Ствол
160.03.01.01.00
Ствол
Нет в наличии
1
500 ₽
24
Кольцо уплотнительное
160.03.01.03.00
Кольцо уплотнительное
В наличии: 4
2
30 ₽
25
Проммасса
160.03.01.02.00
Проммасса
В наличии: 3
1
110 ₽
26
Кольцо резиновое
160.03.01.04.00
Кольцо резиновое
Нет в наличии
1
60 ₽
27
Крышка ловителя бойка
160.03.01.07.00
Крышка ловителя бойка
В наличии: 2
1
100 ₽
28
Не настроено изображение
160.03.01.05.00
Кольцо уплотнительное
В наличии: 7
1
50 ₽
29
Кольцо
160.03.01.06.00
Кольцо
Кольцо стопорное
Ø25,5х2
Нет в наличии
1
20 ₽
30
Боёк
160.03.00.10.00
Боёк
Ø20х37
В наличии: 6
1
130 ₽
30
Не настроено изображение
010336(6)
Боек для перфоратора Интерскол П-24/700ЭР с резиновым кольцом, AEZ
Включает в себя аналоги арт.160.03.00.10.00 и 100.03.00.11.00
В наличии: 4
1
240 ₽
31
Кольцо резиновое П-22/620ЭР
100.03.00.11.00
Кольцо резиновое П-22/620ЭР
Кольцо резиновое
Ø14х3
В наличии: 15
1
70 ₽
32
Поршень
160.03.00.12.00
Поршень
Ø20х23,8
В наличии: 1
1
260 ₽
32
Не настроено изображение
010174(6)
Поршень для перфоратора Интерскол П-24/700ЭР, AEZ
Аналог арт.160.03.00.12.00
В наличии: 5
1
260 ₽
33
Кольцо ограничительное
160.03.00.13.00
Кольцо ограничительное
Ø12х16х1
В наличии: 4
2
40 ₽
34
Палец П-26/800ЭР
68.03.00.18.00
Палец П-26/800ЭР
Палец
Ø12х19
В наличии: 8
1
60 ₽
35
Скоба П-26/800ЭР
68.03.00.20.00
Скоба П-26/800ЭР
Скоба
В наличии: 18
1
80 ₽
35
Не настроено изображение
010328(3)
Скоба для перфоратора Интерскол П-26/800ЭР, AEZ
Аналог арт.68.03.00.20.00
В наличии: 6
1
110 ₽
36
Кольцо резиновое
160.03.03.01.00
Кольцо резиновое
В наличии: 5
1
40 ₽
37
Подшипник скольжения П-26/800ЭР
68.03.02.01.00
Подшипник скольжения П-26/800ЭР
Подшипник скольжения
В наличии: 2
1
110 ₽
38
Промщит
160.03.03.03.00
Промщит
В наличии: 2
1
530 ₽
39
Кольцо уплотнительное П-26/800ЭР
68.03.02.04.00
Кольцо уплотнительное П-26/800ЭР
Кольцо уплотнительное
В наличии: 18
1
60 ₽
40
Подшипник роликовый НК0709
00.01.02.01.16
Подшипник роликовый НК0709
Подшипник роликовый
HK0709 (7х11х9)
В наличии: 22
1
110 ₽
41
Не настроено изображение
160.03.02.02.00
Пластина фиксирующая
В наличии: 18
1
50 ₽
42
Вал-шестерня
160.03.02.01.00
Вал-шестерня
Z=12
В наличии: 9
1
180 ₽
43
Винт М4х10 УШМ-115
00.02.04.01.01
Винт М4х10 УШМ-115
Винт
М4х10
В наличии: 19
1
10 ₽
44
Подшипник шариковый (9х20х5) 699
00.01.01.01.60
Подшипник шариковый (9х20х5) 699
Подшипник шариковый
(9х20х5)
Нет в наличии
1
120 ₽
44
Подшипник шариковый
160.03.02.04.05
Подшипник шариковый
нестандартный (9х20х5)
В наличии: 11
1
170 ₽
45
Поводок переключателя П-26/800ЭР
68.03.00.21.00
Поводок переключателя П-26/800ЭР
Поводок переключателя
В наличии: 19
1
80 ₽
45
Не настроено изображение
010328(4)
Поводок для перфоратора Интерскол П-26/800, Bosch 2-24, AEZ
Поводок переключателя и скоба-пружина
включает в себя аналоги арт.68.03.00.21.00 и арт.68.03.00.22.00
В наличии: 23
1
130 ₽
46
Пружина П-26/800ЭР
68.03.00.22.00
Пружина П-26/800ЭР
Пружина
В наличии: 20
1
50 ₽
47
Подшипник роликовый НК0908 (TNKS)
00.01.02.01.19
Подшипник роликовый НК0908 (TNKS)
Подшипник роликовый
НК0908 (9х13х8)
В наличии: 8
1
110 ₽
48
Подшипник качающийся
160.03.02.03.00
Подшипник качающийся
В наличии: 16
1
780 ₽
49
Подшипник игольчатый 14,8х18х15
00.01.02.01.20
Подшипник игольчатый 14,8х18х15
Подшипник игольчатый
K15х18х14,8
В наличии: 12
1
120 ₽
50
Колесо зубчатое
160.03.02.04.00
Колесо зубчатое
Z=35
В наличии: 13
1
150 ₽
51
Пружина П-26/800ЭР
68.03.00.25.00
Пружина П-26/800ЭР
Пружина
В наличии: 71
1
50 ₽
52
Опора пружины П-26/800ЭР
68.03.00.26.00
Опора пружины П-26/800ЭР
Опора пружины
В наличии: 16
1
50 ₽
53
Втулка опорная П-26/800ЭР
68.03.02.05.00
Втулка опорная П-26/800ЭР
Втулка опорная
В наличии: 18
1
60 ₽
54
Крышка подшипника
160.04.00.06.00
Крышка подшипника
В наличии: 13
1
50 ₽
55
Не настроено изображение
00.02.04.05.12
Винт М4х8
Винт
М4х8
Нет в наличии
2
20 ₽
56
Щит
160.04.00.02.00
Щит
В наличии: 1
1
50 ₽
57
Подшипник шариковый (9х24х7) 609RS специсполнение
00.01.01.01.61
Подшипник шариковый (9х24х7) 609RS специсполнение
Подшипник шариковый (с шайбой)
609RS (9х24х7) специсполнение
В наличии: 5
1
260 ₽
58
Якорь с вентилятором
160.04.02.01.00
Якорь с вентилятором
Ø35х47,5, Z=5
В наличии: 1
1
1,710 ₽
59
Не настроено изображение
00.01.01.01.06
Подшипник шариковый 607Z Д-500
Подшипник шариковый
607Z (7х19х6)
В наличии: 5
1
230 ₽
59
Подшипник 180607/607-2RS
607-2RS
Подшипник 180607/607-2RS
Подшипник шариковый
607-2RS (7х19х6)
В наличии: 36
1
60 ₽
59
Не настроено изображение
607-2Z
Подшипник (SKF) 7х19х6
Подшипник шариковый
607-2Z 7х19х6 SKF (Италия)
Нет в наличии
1
290 ₽
59
Не настроено изображение
607-2RSH
Подшипник 607-2RSH (SKF) 7х19х6
Подшипник шариковый
607-2RSH 7х19х6 SKF (Италия)
Нет в наличии
1
320 ₽
60
Диафрагма
160.04.00.01.00
Диафрагма
В наличии: 1
1
50 ₽
61
Винт 4х16
00.02.03.01.04
Винт 4х16
Винт
4x16
В наличии: 14
4
30 ₽
62
Статор
160.04.01.00.00
Статор
Ø58х47
Нет в наличии
1
1,120 ₽
63
Втулка демпфирующая П-26/800ЭР
68.04.02.03.00
Втулка демпфирующая П-26/800ЭР
Втулка демпфирующая
В наличии: 9
1
50 ₽
64
Корпус двигателя
160.05.00.02.00
Корпус двигателя
В наличии: 1
1
410 ₽
65
Не настроено изображение
160.04.00.04.00
Пластина контактная
Нет в наличии
2
110 ₽
66
Колодка контактная
160.04.00.03.00
Колодка контактная
Нет в наличии
1
140 ₽
67
Не настроено изображение
160.04.00.05.00
Клемма
Нет в наличии
2
70 ₽
68
Не настроено изображение
00.02.03.01.25
Винт 3х11
Винт
3х10
Нет в наличии
4
20 ₽
69
Щетка П-18/450 ЭР
66.04.04.02.00
Щетка П-18/450 ЭР
Щетка электрическая
6х9х12
В наличии: 55
2
70 ₽
70
Не настроено изображение
66.04.04.03.00
Обойма щеткодержателя П-24/650ЭР
Обойма щеткодержателя
В наличии: 29
2
80 ₽
71
Щеткодержатель (П-24/700ЭР)
160.04.04.01.00
Щеткодержатель (П-24/700ЭР)
Щеткодержатель
Нет в наличии
1
270 ₽
71
Узел щеткодержателя в сборе П-24/700ЭР
66.04.04.00.00
Узел щеткодержателя в сборе П-24/700ЭР
Узел щеткодержателя в сборе
Пластиковая обойма с металлическими вставками
В наличии: 8
1
240 ₽
71
Не настроено изображение
66.04.04.03.00
Обойма щеткодержателя П-24/650ЭР
Обойма щеткодержателя
Пластиковая обойма без металлических вставок
В наличии: 29
1
80 ₽
73
Ручка-накладка
160.05.00.03.00
Ручка-накладка
В наличии: 1
1
210 ₽
74
Винт 4х35
00.02.03.01.46
Винт 4х35
Винт
4х35
В наличии: 3
1
20 ₽
75
Не настроено изображение
00.10.05.01.05
Блок конденсаторный П-26/800ЭР
Блок конденсаторный
TNS-2, 0,33mF KX2 40/085/21/C250V
В наличии: 1
1
160 ₽
76
Выключатель П-24/700ЭР
00.10.01.01.17
Выключатель П-24/700ЭР
Выключатель
KEDU 071103 EN61058 8(6)A 250V ~5E4
В наличии: 4
1
770 ₽
77
Не настроено изображение
00.02.03.01.06
Винт 4х18 ДУ-650ЭР
Винт
4х18
В наличии: 1
2
20 ₽
78
Не настроено изображение
66.04.00.05.00
Дроссель
2х7витков
В наличии: 1
1
80 ₽
79
Шнур питания с вилкой 2х1,0, 2м
00.10.02.02.01
Шнур питания с вилкой 2х1,0, 2м
Шнур питания с вилкой
HO7RN-F/2х1мм², L=4м
В наличии: 2
1
1,200 ₽
80
Не настроено изображение
68.04.00.04.00
Планка фиксации шнура П-26/800ЭР
Планка фиксации кабеля
Нет в наличии
1
20 ₽
81
Трубка защитная шнура П-26/800ЭР
68.04.00.06.00
Трубка защитная шнура П-26/800ЭР
Трубка защитная шнура
В наличии: 8
1
50 ₽
82
Не настроено изображение
68.02.00.01.00
Ограничитель глубины бурения П-26/800ЭР
Ограничитель глубины бурения
В наличии: 8
1
110 ₽
Ручка боковая в сборе П-26/800 ЭР
68.02.01.00.00
Ручка боковая в сборе П-26/800 ЭР
Ручка боковая в сборе
В наличии: 14
300 ₽
83
Не настроено изображение
68.02.01.02.00
Винт специальный М8 П-26/800ЭР
Винт специальный
М8
В наличии: 10
1
50 ₽
84
Хомут П-26/800ЭР
68.02.01.01.00
Хомут П-26/800ЭР
Хомут
Нет в наличии
1
70 ₽
85
Не настроено изображение
68.02.01.05.00
Винт барашковый М6 П-26/800ЭР
Винт барашковый
М6
В наличии: 10
1
30 ₽
86
Не настроено изображение
68.02.01.03.00
Держатель П-26/800ЭР
Держатель
В наличии: 2
1
80 ₽
87
Не настроено изображение
68.02.01.04.00
Прижим П-26/800ЭР
Прижим
В наличии: 1
1
20 ₽
88
Гайка 6-гранная
00.02.01.01.06
Гайка 6-гранная
Гайка
М6
В наличии: 7
1
30 ₽
89
Не настроено изображение
68.02.01.07.00
Ручка П-26/800ЭР
Ручка
В наличии: 2
1
170 ₽
90
Не настроено изображение
68.02.01.06.00
Гайка М6 П-26/800ЭР
Гайка
М8
Нет в наличии
1
30 ₽
A
Не настроено изображение
010255(25)
Ремнабор патрона для перфоратора Интерскол П-24/700ЭР, AEZ
Аналог арт.323.02.00.00.00, включает в себа арт.66.03.00.01.01(86.03.00.01.00), арт.66.02.98.01.06(00.02.98.01.09), арт.160.03.00.02.00, арт.68.03.00.03.00(100.03.00.03.00), арт.00.02.10.10.00, арт.68.03.00.04.00(100.03.00.04.00) и арт.68.03.00.05.00
В наличии: 3
1
260 ₽
B
Не настроено изображение
010174(2)
Ствол в сборе для перфоратора Интерскол П-24/700ЭР, AEZ
Аналог арт.160.03.01.00.00(323.03.03.00.00), включает в себя арт.68.03.01.01.00, арт.68.03.01.02.00, арт.160.03.00.08.00, арт.160.03.00.09.00, арт.68.03.01.06.00, арт.00.02.11.03.02, арт.160.03.01.01.00, арт.100.03.01.03.00, арт.160.03.01.02.00, арт.160.03.01.04.00, арт.160.03.01.07.00, арт.160.03.01.04.00 и арт.160.03.01.06.00
Нет в наличии
1
1,950 ₽
C
Не настроено изображение
010174(5)
Промвал в сборе для перфоратора Интерскол П-24/700ЭР, AEZ
Включает в себя аналоги арт.160.03.02.01.00, арт.160.03.02.04.05(00.01.01.01.60), арт.00.01.02.01.19, арт.160.03.02.03.00, арт.00.01.02.01.20 и арт.160.03.02.04.00
Нет в наличии
1
1,430 ₽
