П-24/700ЭР-2 (323.*) ЭКСПОРТ c 08.04.2016

инструмент-запчасти.рф

Схема и запчасти для перфоратора Интерскол П-24/700ЭР-2

Схема актуальна для изделий, у которых серийный номер начинается с 323.

Рис. 1

Перфоратор П-24/700ЭР-2 (323.*) ЭКСПОРТ: Рис.1

№

Изобр.

Артикул

Наименование

Наличие / Резерв

Кол.на схеме

Цена

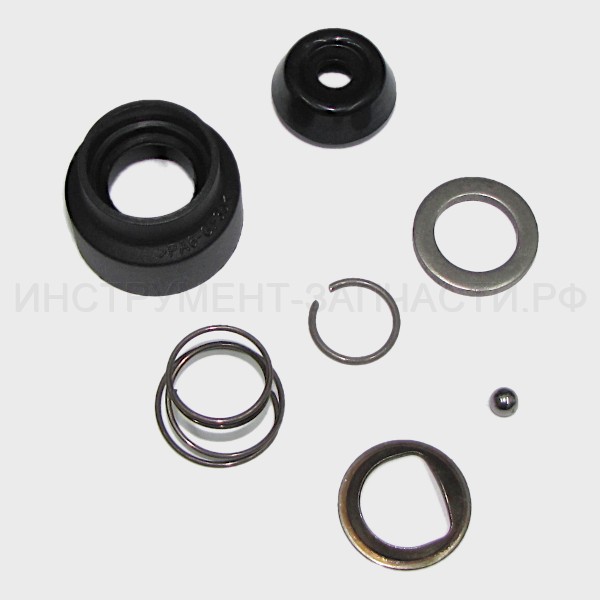

001

001

323.02.00.00.00

Муфта в сборе П-24/700ЭР2

Муфта в сборе

В наличии: 11

1

210 ₽

1

1

100.03.00.01.00

13815.1551

Колпачок защитный П-22/620ЭР

Колпачок защитный

В наличии: 1

1

130 ₽

1

1*

323.02.00.00.00

Муфта в сборе П-24/700ЭР2

Замена(аналог) или составная часть для замены поз.1

В наличии: 11

1

210 ₽

2

2

13815.3361

Кольцо пружинное В19х2

Кольцо пружинное

Ø21х2 (вал)

В наличии: 26

1

20 ₽

3

3

160.03.00.02.00

13815.1211

Втулка нажимная

В наличии: 16

1

50 ₽

4

4

100.03.00.03.00

13815.6831

Шайба П-22/620ЭР

Шайба

Ø21x31,5x4

В наличии: 3

1

50 ₽

5

5

71390.0260

Шарик 7 мм

Шарик

7,144-60 ГОСТ 3722-81

В наличии: 64

1

20 ₽

6

6

100.03.00.04.00

13815.1391

Шайба специальная П-22/620ЭР

Шайба специальная

В наличии: -8

1

30 ₽

7

7

75705.2101

Пружина П-26/800ЭР

Пружина

В наличии: 13

1

40 ₽

8

8

84483.0132

Винт 2-5х45 ГОСТ10621

Винт

Винт 2-5х45 ГОСТ 10621

В наличии: 5

2

20 ₽

9

9

84483.0130

Винт

Винт 2-5х35 ГОСТ 10621

В наличии: 10

2

30 ₽

002

002

323.03.01.00.00

13815.9001

Корпус редуктора в сборе П-24/700ЭР2

Корпус редуктора в сборе

Поз. 10,16,17,41,42,44

Нет в наличии

1

1,210 ₽

002

002*

323.77.01.00.00

Ударный механизм в сборе П-24/700ЭР-2

Замена(аналог) или составная часть для замены поз.002

Нет в наличии

1

5,940 ₽

10

10

323.03.01.01.00

13815.1011

Корпус редуктора П-24/700ЭР-2

Корпус редуктора

В наличии: 1

1

1,010 ₽

16

16

160.03.00.05.00

74203.2533

Манжета

Ø24х33х6

В наличии: 10

1

170 ₽

17

17

71200.0595

Подшипник шариковый 61805 (25х37х7)

Подшипник шариковый

61805 (25х37х7)

В наличии: 1

1

150 ₽

17

17*

Подшипник шариковый 6805 Z(25x37x7)

Замена(аналог) или составная часть для замены поз.17

В наличии: 1

1

370 ₽

41

41

71372.1079

Подшипник роликовый НК0709

Подшипник роликовый

HK0709 (7х11х9)

В наличии: 22

1

100 ₽

42

42

160.03.02.02.00

13815.3701

Пластина фиксирующая

В наличии: 18

1

40 ₽

44

44

84760.5250

Винт М4х10 УШМ-115

Винт

М4х10

В наличии: 19

1

10 ₽

44

44*

Винт М4х10

Замена(аналог) или составная часть для замены поз.44

В наличии: 12

1

10 ₽

003

003

13815.9005

Переключатель режимов в сборе П-24/700ЭР2

Переключатель режимов в сборе

Поз. 11-15

В наличии: 6

1

110 ₽

3

3*

323.02.00.00.00

Муфта в сборе П-24/700ЭР2

Замена(аналог) или составная часть для замены поз.3

В наличии: 11

1

210 ₽

003

003*

Ручка переключателя в сборе с поводком

Замена(аналог) или составная часть для замены поз.003

Нет в наличии

1

180 ₽

11

11

13815.4041

Кнопка П-26/800ЭР

Кнопка

В наличии: 9

1

20 ₽

12

12

74210.1125

Кольцо уплотнительное П-26/800ЭР

Кольцо резиновое

Ø11х2.5

Нет в наличии

1

50 ₽

13

13

75700.0550

Пружина П-26/800ЭР

Пружина

В наличии: 9

1

20 ₽

14

14

13815.3691

Поводок переключателя П-26/800ЭР

Поводок переключатель

Нет в наличии

1

50 ₽

15

15

13815.4021

Ручка переключателя П-26/800ЭР

Ручка переключателя

В наличии: 7

1

70 ₽

15

15*

Ручка переключателя в сборе с поводком

Замена(аналог) или составная часть для замены поз.15

Нет в наличии

1

180 ₽

004

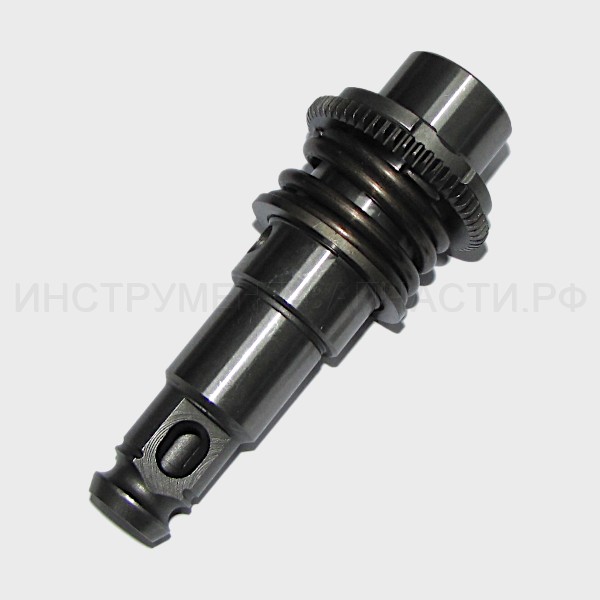

004

160.03.01.00.00

13815.9006

Ствол в сборе П-24/700ЭР-2

Ствол в сборе

Поз. 18-24

В наличии: 2

1

780 ₽

004

004*

323.77.01.00.00

Ударный механизм в сборе П-24/700ЭР-2

Замена(аналог) или составная часть для замены поз.004

Нет в наличии

1

5,940 ₽

18

18

13815.3363

Кольцо запорное 30х1,5 П-26/800ЭР

Кольцо пружинное

Ø30х2

В наличии: 3

1

20 ₽

19

19

13815.6851

Шайба П-26/800ЭР

Шайба

Ø30х41,5х2,5

В наличии: 5

1

40 ₽

20

20

160.03.00.08.00

75700.3042

Пружина

В наличии: 3

1

50 ₽

21

21

160.03.00.09.00

13815.3021

Колесо зубчатое

Z=57

В наличии: 4

1

180 ₽

22

22

13815.3541

Втулка кулачковая П-26/800ЭР

Втулка кулачковая

В наличии: 5

1

130 ₽

23

23

71392.0140

Ролик игольчатый 2,5х11,8

Ролик игольчатый

2,5х11,8

В наличии: 14

3

20 ₽

24

24

160.03.01.01.00

13815.3011

Ствол

Нет в наличии

1

420 ₽

24

24*

323.77.01.00.00

Ударный механизм в сборе П-24/700ЭР-2

Замена(аналог) или составная часть для замены поз.24

Нет в наличии

1

5,940 ₽

005

005

Ударный механизм

Поз. 25-30

Нет данных о товаре

1

25

25

160.03.01.03.00

74212.1420

Кольцо уплотнительное

В наличии: 4

2

30 ₽

26

26

160.03.01.02.00

13815.3441

Проммасса

В наличии: 3

1

90 ₽

27

27

160.03.01.04.00

74210.1830

Кольцо резиновое

Ø18х3

Нет в наличии

1

60 ₽

28

28

160.03.01.07.00

13815.3461

Крышка ловителя бойка

В наличии: 2

1

80 ₽

29

29

160.03.01.05.00

74210.0926

Кольцо уплотнительное

Ø9х2,6

В наличии: 6

1

40 ₽

30

30

160.03.01.06.00

13815.3362

Кольцо стопорное

Ø25,5х2

Нет в наличии

1

20 ₽

006

006

323.03.03.00.00

Ствол с ударным механизмом в сборе П-24/700ЭР2

Ствол с ударным механизмом в сборе

Поз. 18-30

В наличии: 1

1

890 ₽

6

6*

Шайба специальная П-26/800ЭР

Замена(аналог) или составная часть для замены поз.6

В наличии: 45

1

30 ₽

6

6*

Шайба специальная П-30/900ЭР

Замена(аналог) или составная часть для замены поз.6

В наличии: 23

1

30 ₽

007

007

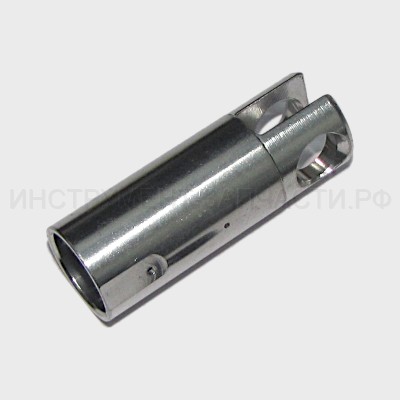

323.03.04.00.00

13815.9007

Поршень в сборе П-24/700ЭР2

Поршень в сборе

В наличии: 1

1

390 ₽

31

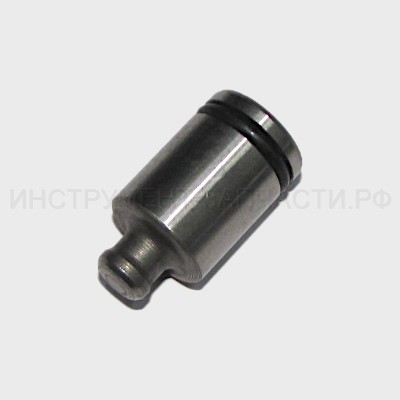

31

160.03.00.10.00

13815.3431

Боёк

Ø20х37

В наличии: 6

1

110 ₽

31

31

Боек для перфоратора Интерскол П-24/700ЭР с резиновым кольцом, AEZ

Включает в себя аналоги арт.160.03.00.10.00 и 100.03.00.11.00

В наличии: 4

1

240 ₽

32

32

100.03.00.11.00

74210.1430

Кольцо резиновое П-22/620ЭР

Кольцо резиновое

Ø14х3

В наличии: 15

1

60 ₽

33

33

160.03.00.12.00

13815.3111

Поршень

Ø20х23,8

В наличии: 1

1

220 ₽

33

33

Поршень для перфоратора Интерскол П-24/700ЭР, AEZ

Аналог арт.160.03.00.12.00

В наличии: 5

1

260 ₽

34

34

160.03.00.13.00

13831.6821

Кольцо ограничительное

Ø12х16х1

В наличии: 4

2

30 ₽

35

35

13815.3081

Палец П-26/800ЭР

Палец

Ø12х19

В наличии: 8

1

50 ₽

008

008

323.03.05.00.00

13815.9002

Промщит в сборе П-24/700ЭР2

Промщит в сборе

Поз. 36-40, 55-58

В наличии: 1

1

660 ₽

008

008*

323.77.01.00.00

Ударный механизм в сборе П-24/700ЭР-2

Замена(аналог) или составная часть для замены поз.008

Нет в наличии

1

5,940 ₽

36

36

13815.1731

Скоба П-26/800ЭР

Скоба

В наличии: 7

1

70 ₽

36

36

Скоба для перфоратора Интерскол П-26/800ЭР, AEZ

Аналог арт.68.03.00.20.00

В наличии: 3

1

110 ₽

37

37

323.03.03.01.00

13815.1441

Кольцо резиновое П-24/700ЭР-2

Кольцо резиновое

Нет в наличии

1

80 ₽

38

38

13815.3161

Подшипник скольжения П-26/800ЭР

Подшипник скольжения

В наличии: 2

1

90 ₽

39

39

160.03.03.03.00

13815.1021

Промщит

В наличии: 2

1

450 ₽

39

39*

323.77.01.00.00

Ударный механизм в сборе П-24/700ЭР-2

Замена(аналог) или составная часть для замены поз.39

Нет в наличии

1

5,940 ₽

40

40

74210.2324

Кольцо уплотнительное П-26/800ЭР

Кольцо уплотнительное

Ø23,2х2,4

В наличии: 18

1

50 ₽

55

55

160.04.00.06.00

13815.1311

Крышка подшипника

В наличии: 13

1

40 ₽

56

56

84760.5248

Винт М4х8

Винт

М4х8

Нет в наличии

2

10 ₽

57

57

323.03.05.01.00

13815.2611

Щит П-24/700ЭР-2

Щит

В наличии: 1

1

30 ₽

58

58

00.01.01.01. 61

71206.0935

Подшипник шариковый

609RS (9х24х7) спец.

Нет данных о товаре

1

009

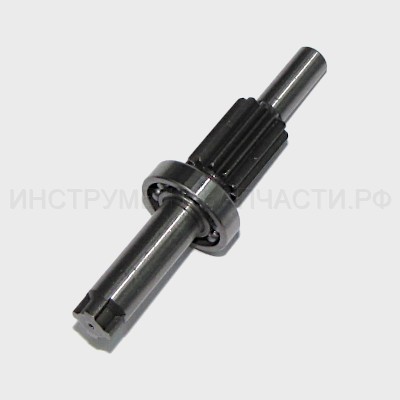

009

160.03.02.00.00

13815.9008

Вал промежуточный в сборе П-24/700ЭР2

Вал промежуточный в сборе

Поз. 43, 45-47

В наличии: 1

1

240 ₽

009

009*

160.03.02.00.01

Вал промежуточный c подшипником спец. в сборе П-24/700ЭР2

Замена(аналог) или составная часть для замены поз.009

В наличии: 2

1

230 ₽

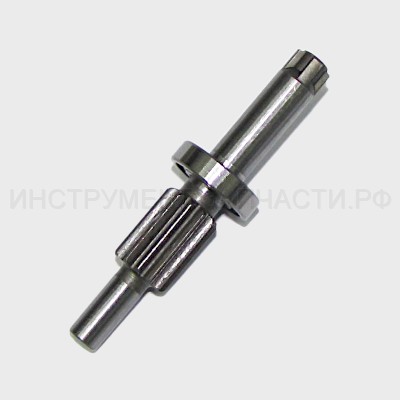

43

43

160.03.02.01.00

13815.3031

Вал-шестерня

Z=12

В наличии: 9

1

150 ₽

43

43*

160.03.02.00.01

Вал промежуточный c подшипником спец. в сборе П-24/700ЭР2

Замена(аналог) или составная часть для замены поз.43

В наличии: 2

1

230 ₽

45

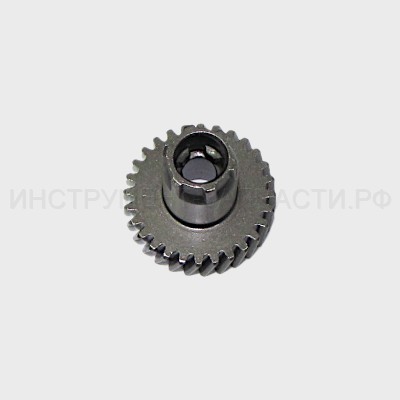

45

160.03.02.05.00

71206.4900

Колесо зубчатое в сборе

Подшипник шариковый

699 (9х20х5)

В наличии: 5

1

120 ₽

46

46

13815.3781

Поводок переключателя П-26/800ЭР

Поводок переключателя

В наличии: 19

1

40 ₽

46

46

Поводок для перфоратора Интерскол П-26/800, Bosch 2-24, AEZ

Поводок переключателя и скоба-пружина

включает в себя аналоги арт.68.03.00.21.00 и арт.68.03.00.22.00

В наличии: 23

1

130 ₽

47

47

13815.3561

Пружина П-26/800ЭР

Пружина

В наличии: 20

1

40 ₽

010

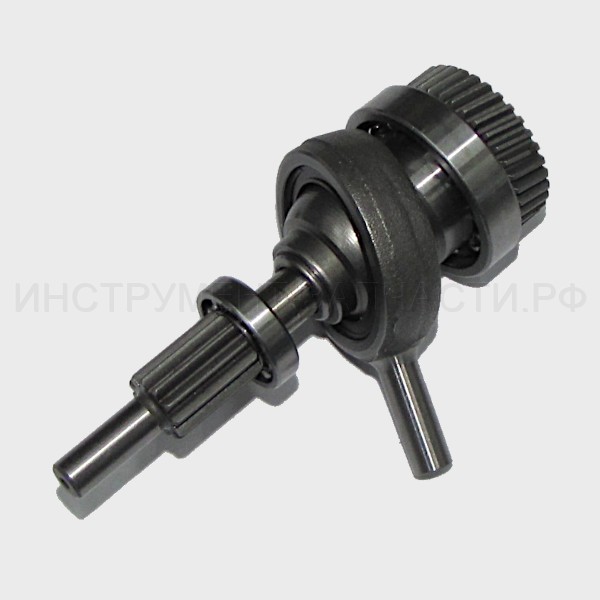

010

323.03.06.00.00

13815.9009

Подшипник качающийся в сборе П-24/700ЭР2

Подшипник качающийся в сборе

Поз. 48-53

В наличии: 1

1

1,070 ₽

10

10*

323.77.01.00.00

Ударный механизм в сборе П-24/700ЭР-2

Замена(аналог) или составная часть для замены поз.10

Нет в наличии

1

5,940 ₽

48

48

71372.1090

Подшипник роликовый НК0908 (TNKS)

Подшипник роликовый

НК0908 (9х13х8)

В наличии: 7

1

100 ₽

49

49

160.03.02.03.00

71290.9200

Подшипник качающийся

В наличии: 16

1

650 ₽

49

49*

160.03.06.00.00

Подшипник качающийся в сборе П-24/700ЭР

Замена(аналог) или составная часть для замены поз.49

В наличии: 1

1

840 ₽

50

50

71370.0150

Подшипник игольчатый 14,8х18х15

Подшипник игольчатый

K15х18х14,8

В наличии: 12

1

100 ₽

51

51

160.03.02.04.00

13815.3041

Колесо зубчатое

Z=35

В наличии: 13

1

120 ₽

51

51*

160.03.06.00.00

Подшипник качающийся в сборе П-24/700ЭР

Замена(аналог) или составная часть для замены поз.51

В наличии: 1

1

840 ₽

52

52

75700.0910

Пружина П-26/800ЭР

Пружина

В наличии: 71

1

50 ₽

53

53

13815.3581

Опора пружины П-26/800ЭР

Опора пружины

В наличии: 16

1

30 ₽

54

54

13835.3591

Втулка опорная П-26/800ЭР

Втулка опорная

В наличии: 18

1

50 ₽

59

59

160.04.02.01.00

13815.9033

Якорь с вентилятором

Якорь с вентилятором в сборе

Ø35х47

В наличии: 2

1

1,430 ₽

59

59*

323.77.02.00.00

Якорь в сборе П-24/700ЭР-2

Замена(аналог) или составная часть для замены поз.59

Нет в наличии

1

1,680 ₽

60

60

71206.0726

Подшипник шариковый 607Z Д-500

Подшипник шариковый

607Z (7х19х6)

В наличии: 5

1

190 ₽

60

60

Подшипник 180607/607-2RS

Подшипник шариковый

607-2RS (7х19х6)

В наличии: 28

1

60 ₽

60

60

Подшипник (SKF) 7х19х6

Подшипник шариковый

607-2Z 7х19х6 SKF (Италия)

Нет в наличии

1

290 ₽

60

60

Подшипник 607-2RSH (SKF) 7х19х6

Подшипник шариковый

607-2RSH 7х19х6 SKF (Италия)

Нет в наличии

1

320 ₽

61

61

323.04.00.01.00

13815.2612

Диафрагма П-24/700ЭР-2

Диафрагма

Нет в наличии

1

30 ₽

62

62

84482.0048

Винт

Винт 2-4х16 ГОСТ 10621

В наличии: 14

4

20 ₽

63

63

160.04.01.00.00

13815.9923

Статор

Нет в наличии

1

940 ₽

64

64

13815.1601

Втулка демпфирующая П-26/800ЭР

Втулка демпфирующая

В наличии: 9

1

50 ₽

65

65

323.05.00.01.00

13815.1031

Корпус двигателя П-24/700ЭР2

Корпус двигателя

Нет в наличии

1

150 ₽

011

011

160.04.04.00.00

Узел щеточный в сборе П-24/700ЭР

Узел щеточный в сборе

Нет в наличии

1

130 ₽

11

11*

Кнопка RH24/700ER

Замена(аналог) или составная часть для замены поз.11

Нет в наличии

1

20 ₽

66

66

160.04.00.04.00

13815.4551

Пластина контактная

Нет в наличии

2

90 ₽

66

66*

160.04.05.00.00

Колодка контактная в сборе П-24/700ЭР

Замена(аналог) или составная часть для замены поз.66

В наличии: 17

2

230 ₽

67

67

160.04.00.03.00

13815.2501

Колодка контактная

Нет в наличии

1

120 ₽

67

67*

160.04.05.00.00

Колодка контактная в сборе П-24/700ЭР

Замена(аналог) или составная часть для замены поз.67

В наличии: 17

1

230 ₽

68

68

160.04.00.05.00

13815.4541

Клемма

Нет в наличии

2

60 ₽

69

69

84482.0011

Винт

2,9х10

Нет в наличии

2

10 ₽

70

70

13815.9071

Щетка П-18/450 ЭР

Щетка электрическая

6х9х12

В наличии: 55

2

60 ₽

70

70*

100.04.04.02.00

Щетка электрическая П-22/620ЭР

Замена(аналог) или составная часть для замены поз.70

В наличии: 60

2

90 ₽

70

70*

458.04.03.01.00

Щетка электрическая П-24/650ЭР

Замена(аналог) или составная часть для замены поз.70

В наличии: 72

2

90 ₽

70

70*

Щетки электрические П-18/450 ЭР (комплект 2шт)

Замена(аналог) или составная часть для замены поз.70

Нет в наличии

1

120 ₽

72

72

160.04.04.01.00

13815.2501

Щеткодержатель (П-24/700ЭР)

Щеткодержатель

Нет в наличии

1

220 ₽

72

72

Узел щеткодержателя в сборе П-24/700ЭР

Узел щеткодержателя в сборе

Пластиковая обойма с металлическими вставками

В наличии: 8

1

120 ₽

72

72

Обойма щеткодержателя П-24/650ЭР

Обойма щеткодержателя

Пластиковая обойма без металлических вставок

В наличии: 29

1

70 ₽

72

72*

Щеткодержатель П-18/450 ЭР

Замена(аналог) или составная часть для замены поз.72

В наличии: 23

1

70 ₽

72

72*

458.04.03.02.00

Щеткодержатель П-24/650ЭР

Замена(аналог) или составная часть для замены поз.72

Нет в наличии

1

110 ₽

73

73

160.04.04.04.00

Упор переключателя реверса

В наличии: 5

2

20 ₽

73

73*

Упор переключателя реверса П-24/700ЭР

Замена(аналог) или составная часть для замены поз.73

В наличии: 8

2

10 ₽

74

74

323.05.00.02.00

13815.8681

Накладка в сборе П-24/700ЭР2

Ручка-накладка

Нет в наличии

1

80 ₽

75

75

84482.0011

Винт

Винт 2-4х35 ГОСТ 10621

В наличии: 3

1

20 ₽

76

76

13815.5001

Блок конденсаторный П-26/800ЭР

Конденсатор

TNS-2 0,33mF KX2 40/085/21/C250V

В наличии: 1

1

140 ₽

77

77

76334.4111

Выключатель П-24/700ЭР

Выключатель

KEDU 071103 EN61058 8(6)A 250V ~5E4

В наличии: 4

1

650 ₽

77

77*

323.10.01.01.17

Выключатель в сборе П-24/700ЭР-2

Замена(аналог) или составная часть для замены поз.77

Нет в наличии

1

860 ₽

77

77*

428.10.01.01.17

Выключатель в сборе П-24/650ЭР

Замена(аналог) или составная часть для замены поз.77

Нет в наличии

1

810 ₽

78

78

84482.0050

Винт 4х18 ДУ-650ЭР

Винт

Винт 2-4х18 ГОСТ 10621

В наличии: 1

2

20 ₽

79

79

76952.0183

Дроссель

2х7витков

В наличии: 1

1

60 ₽

80

80

13410.4001

Шнур питания с вилкой 2х1,0, 2м

Шнур питания с вилкой

HO7RN-F/2х1мм², L=4м

В наличии: 2

1

1,200 ₽

80

80*

Шнур питания с вилкой УШМ-2000 2х1 2м

Замена(аналог) или составная часть для замены поз.80

Нет в наличии

1

560 ₽

80

80*

325.10.02.03.01

Шнур питания в сборе П-30/900ЭР-2

Замена(аналог) или составная часть для замены поз.80

Нет в наличии

1

740 ₽

81

81

13815.4231

Планка фиксации шнура П-26/800ЭР

Планка фиксации кабеля

Нет в наличии

1

20 ₽

82

82

13815.4181

Трубка защитная шнура П-26/800ЭР

Трубка защитная шнура

В наличии: 6

1

40 ₽

012

012

13815.9004

Ручка боковая в сборе П-26/800 ЭР

Ручка боковая в сборе

Поз. 84-90

В наличии: 14

1

250 ₽

12

12*

100.05.01.01.00

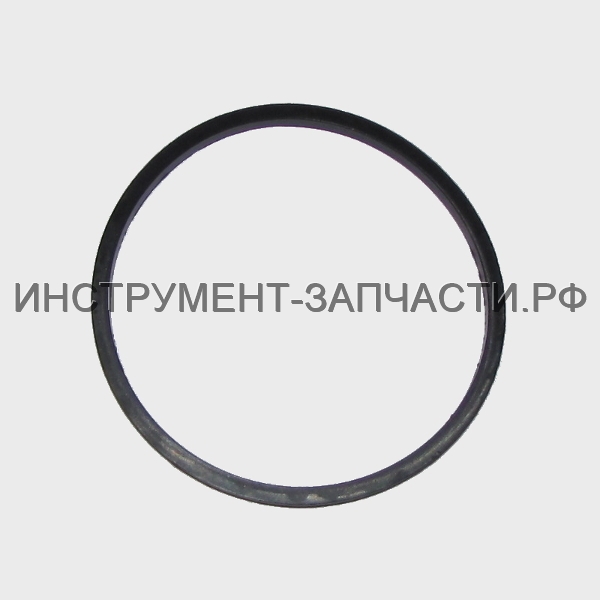

Кольцо резиновое П-22/620ЭР

Замена(аналог) или составная часть для замены поз.12

В наличии: 2

1

50 ₽

83

83

13815.5521

Ограничитель глубины бурения П-26/800ЭР

Ограничитель глубины сверления

В наличии: 8

1

90 ₽

84

84

Винт специальный М8 П-26/800ЭР

Винт специальный

М8

В наличии: 10

1

40 ₽

85

85

Хомут П-26/800ЭР

Хомут

Нет в наличии

1

60 ₽

86

86

Винт барашковый М6 П-26/800ЭР

Винт барашковый

М6

В наличии: 10

1

20 ₽

87

87

Держатель П-26/800ЭР

Держатель

В наличии: 2

1

70 ₽

87

87*

Держатель П-24/700ЭР

Замена(аналог) или составная часть для замены поз.87

В наличии: 1

1

40 ₽

88

88

Прижим П-26/800ЭР

Прижим

В наличии: 1

1

10 ₽

89

89

Ручка П-26/800ЭР

Ручка

В наличии: 2

1

160 ₽

90

90

Гайка М6 П-26/800ЭР

Гайка

М8

Нет в наличии

1

20 ₽

A

A

Ремнабор патрона для перфоратора Интерскол П-24/700ЭР, AEZ

Аналог арт.323.02.00.00.00, включает в себа арт.66.03.00.01.01(86.03.00.01.00), арт.66.02.98.01.06(00.02.98.01.09), арт.160.03.00.02.00, арт.68.03.00.03.00(100.03.00.03.00), арт.00.02.10.10.00, арт.68.03.00.04.00(100.03.00.04.00) и арт.68.03.00.05.00

В наличии: 3

1

260 ₽

B

B

Ствол в сборе для перфоратора Интерскол П-24/700ЭР, AEZ

Аналог арт.160.03.01.00.00(323.03.03.00.00), включает в себя арт.68.03.01.01.00, арт.68.03.01.02.00, арт.160.03.00.08.00, арт.160.03.00.09.00, арт.68.03.01.06.00, арт.00.02.11.03.02, арт.160.03.01.01.00, арт.100.03.01.03.00, арт.160.03.01.02.00, арт.160.03.01.04.00, арт.160.03.01.07.00, арт.160.03.01.04.00 и арт.160.03.01.06.00

Нет в наличии

1

1,950 ₽

C

C

Промвал в сборе для перфоратора Интерскол П-24/700ЭР, AEZ

Включает в себя аналоги арт.160.03.02.01.00, арт.160.03.02.04.05(00.01.01.01.60), арт.00.01.02.01.19, арт.160.03.02.03.00, арт.00.01.02.01.20 и арт.160.03.02.04.00

Нет в наличии

1

1,430 ₽
